Номер патента: 99155

Опубликовано: 01.01.1954

Автор: Горжевский

МПК: H02K 19/08

Метки: гистерезисный, двигатель, синхронный

...статора.В предлагаемом двигателе, с целью обеспечения синфазности ротора и магнитного погона статора, несколько листов ротора намагничены перед сборкой.Наматичснлтьае ДО СбОрКИ ТНСЧЫ ("ГЭТОРЕЪ ВЫГЕОДЛРКЭНН 11 Е ИЗ МЗГННТНО ькесткого материала, обеспечивают добавочный момент, как и у обычного двигателя с постоянными магнитами. с той разницей, что поток поСТОЯННЫХ МИН-КРУГОВ МОРКЕТ бЫТЬ ВССЬМЭ МЗЛЫМ, ТЕК КЗК ВТЯГИВЭНИЕ ДВИгателя в синхронизм и синхронное вращение ротора двигателя обеспечиваются гистерезиснылчт моментом, а на долю постоянных магнитов (нахаагниченньтх листов) тожится лишь до ворот ротора на некоторый угол,необходимый для согласования оси полюсов постоянных магнитов с осью вращающегося потока статора. Благодаря меньшему...

Номер патента: 116055

Опубликовано: 01.01.1958

Автор: Болдышев

МПК: H02K 19/08, H02K 19/12

Метки: гистерезисный, двигатель, многоскоростной

...использования активного слоя ротора, Это достигается тем, что машина выполнена с двумя концентрично расположенными роторами, один из которых является внешним, а другой - внутренним по отношению к мутатору. Последний же имеет две зубцовые зоны с обмотками, размещенными по внутренней и внешней окружностям пакета статора,На чертеже изображен предлагаемый двигатель в двух проекциях Двигатель состоит из двух концентрично расположенных роторов 1 и 2, один из которых является внешним, а другой - внутренним по отношению к статору 4, имеющих общий вал 3. Статор имеет две зубцовые зоны о и 6 одна из которых размещена по внешнему диаметру, а другая - по внутреннему. В эти зубцовые зоны закладывают соответствующие обмотки 7 и 8, размещенньге по...

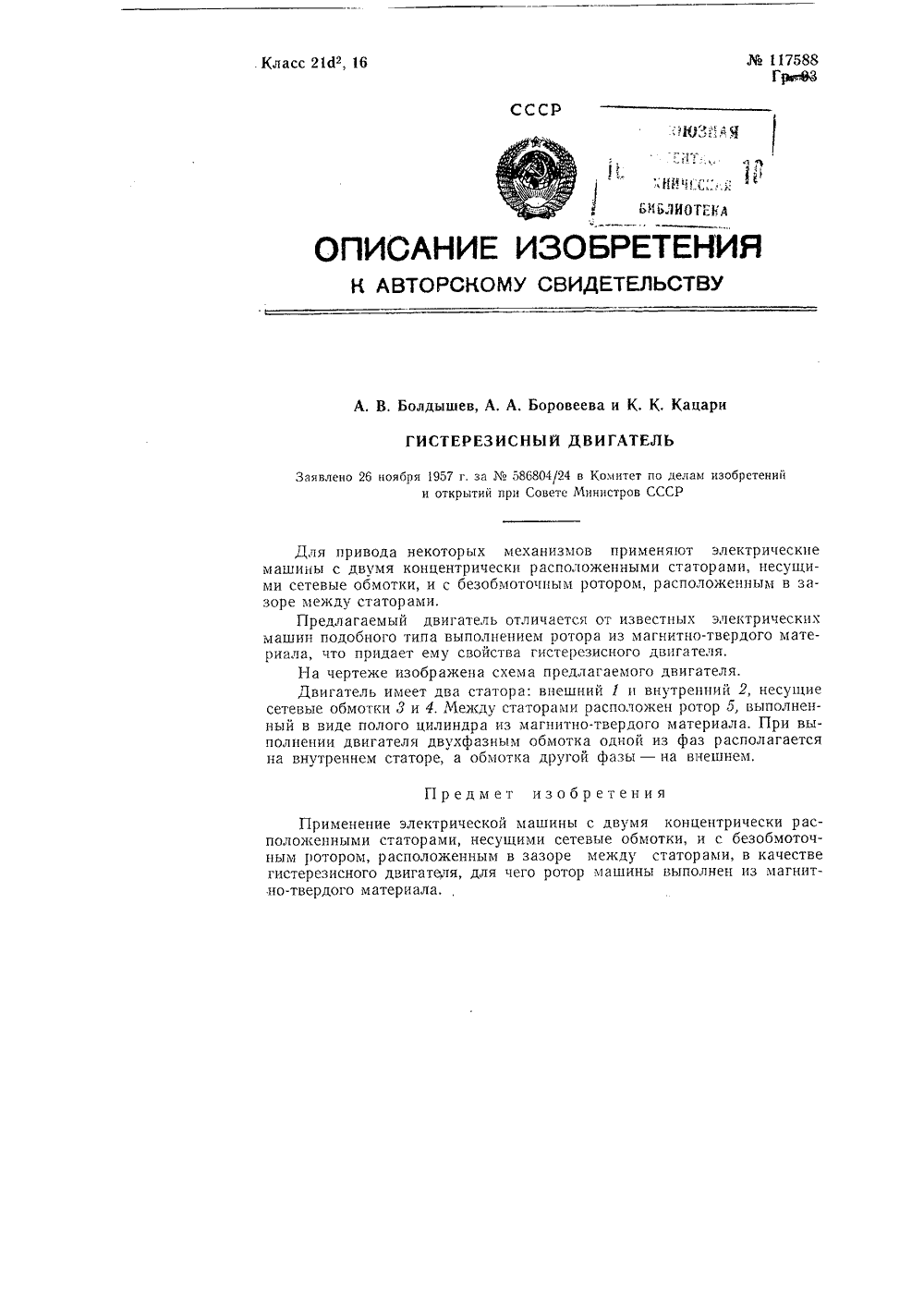

Номер патента: 117588

Опубликовано: 01.01.1958

Авторы: Болдышев, Боровеева, Кацари

МПК: H02K 1/16, H02K 19/08

Метки: гистерезисный, двигатель

...в зазоре между статорами.Предлагаемый двигатель отличается от известных электрических машин подобного типа выполнением ротора из магнитно-твердого материала, что придает ему свойства гистерезисного двигателя.На чертеже изображена схема предлагаемого двигателя.Двигатель имеет два статора: внешний 1 и внутренний 2, несущие сетевые обмотки 3 и 4. Между статорами расположен ротор 5, выполненный в виде полого цилиндра из магнитно-твердого материала. При выполнении двигателя двухфазным обмотка одной из фаз располагается на внутреннем статоре, а обмотка другой фазы - на внешнем,Предмет изобретения и машины с двумящими сетевые обмов зазоре междучего ротор машины ектрическо орами, несу оложенным ателя, для ала.,концентрически растки, и с...

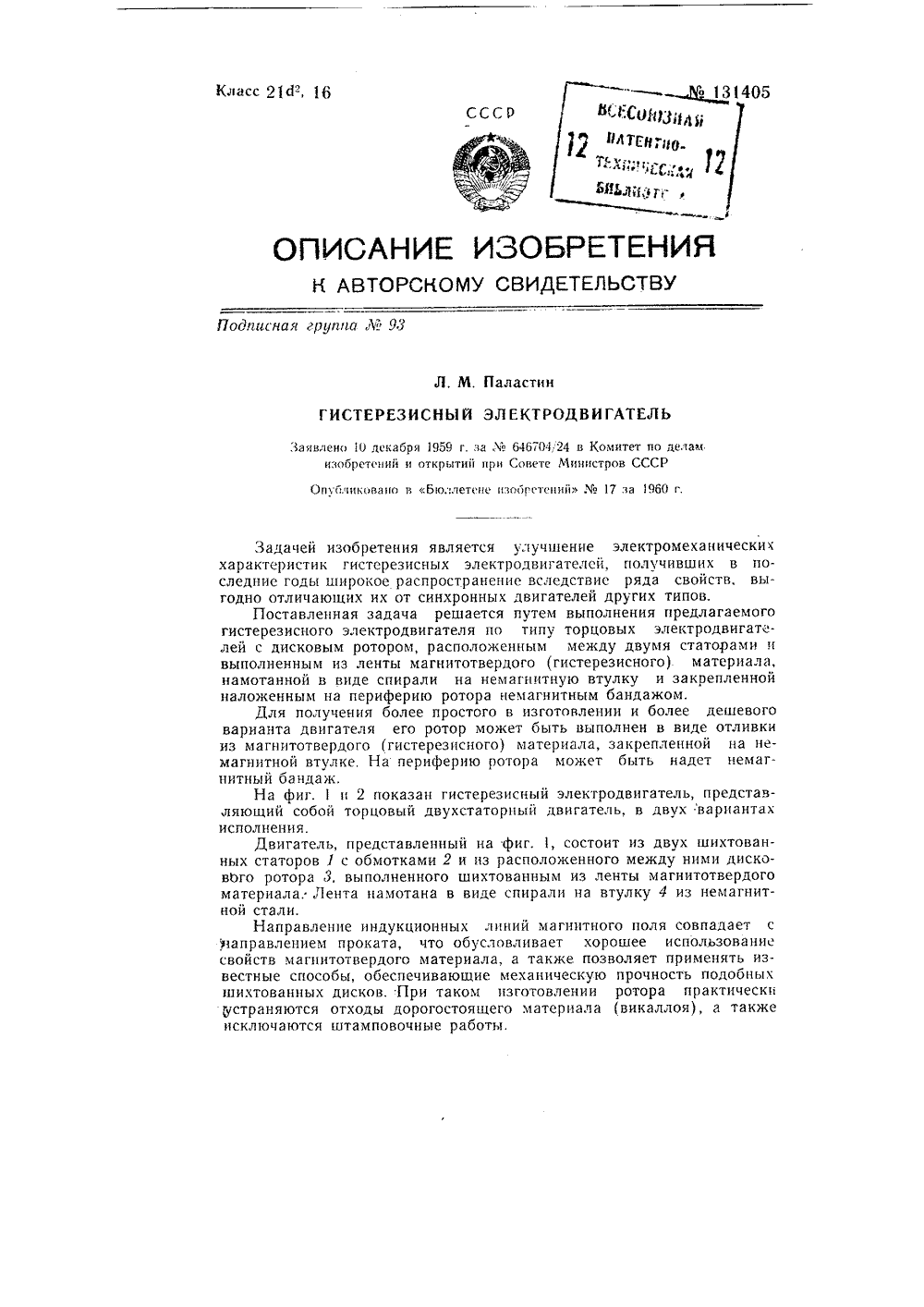

Номер патента: 131405

Опубликовано: 01.01.1960

Автор: Паластин

МПК: H02K 1/06, H02K 19/08

Метки: гистерезисный, электродвигатель

...магнитотвердого материала. Лента намотана в виде спирали на втулку 4 из немагнитной стали.Направление индукционных линий магнитного поля совпадает с Направлением проката, что обусловливает хорошее использование свойств магнитотвердого материала, а также позволяет применять известные способы, обеспечивающие механическую прочность подобных щихтованных дисков. При таком изготовлении ротора практически устраняются отходы дорогостоящего материала (викаллоя), а также исключаются штамповочные работы.Ло 13)405 Предмет изобретсния 1, Гистерезисный электродвигатель, отличающийся тем, что, с целью улучшения электромеханических характеристик, он выполнен по типу торцовых электродвигателей с дисковым ротором, расположенным между двумя статорами и...

Номер патента: 257889

Опубликовано: 01.01.1969

Авторы: Высоких, Мелькумов

МПК: H03K 23/00

Метки: гистерезисный, импульсов, счетчик

...схема предлагаемого счетчика.В цее входит накапливающий сердечник 1, 10 фиксирующий сердечник 2, коммутирующийтриол 3, триод 4 ферротранзцсторной ячейки (ФТЯ), резистор 5, ограничивающий ток в цепи коллектора триода ФТЯ.Принцип работы счетчика заключается вследующем, На накапливающий сердечник поступают импульсы запцсц с прельглущего каскада, Коммутирующий триод открывается в момент поступления импульсов ц свободно пропускает их. Проходя по обмотке на м агничцванця накапливающего сердечника, импульсы тока перемагнцчивают его по частным циклам, Происходит процесс накапливания.Прц этом ток в цепи записи оказываетсястрого ограниченным полем вертикального участка петли гцстерезиса накапливающего сердечника и не способен передать поток ца...

Номер патента: 288124

Опубликовано: 01.01.1970

Авторы: Дорохов, Паластин

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...кр;1- вой поля в рабочем зазоре и для,полученця дополнительного асинхронного момента на активных поверхцо"тях ротора могут быть размещены магнитопроводящие слои с большей маг 1 нитной проницаемостью, чем у гистерезисного слоя.На фиг. 1 и 2 приведены конструктивные схемы электродв 1 гателя с активной зоной ротора в двух вариантах,На фиг. 1 изображен торцовый электродвигатель с двумя статорами 1, между, которыми расположен дисковый ротор. Его активная часть выполнена одновременной намоткой двух лент 2 и 3 гистерезисного и немагнитного материалов, ооразующпх плоскую спираль Механическая прочность ротора ооеспечцвается немапштцьгмц бандажами 1, О.На фиг. 2 пред тавлен двигатель с друг;1 м 5 вариантом выполнения ротора. Прц...

Номер патента: 393797

Опубликовано: 01.01.1973

Авторы: Васильченко, Куфа, Фархуллин

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...элсктродвигатсля гистсрсзпсная часть 1 ротора с нагрузкой на валу разгоняется до синхронной скорости вращс ния.Дополнительный ротор с постоянным магнитом 2 (фиг, 1) разгоняется пусковым устройством 5 до синхронной скорости вращения за время большее, чем время разгона гистс резисной части, путем соответствуоцсго выбора момента инерции и момента пускового устройства. Перевозбуждение гистерезисной части происходит в результате наведения в синхронизме в обмотке статора от потока постоянного магнита э.д,с., встречной напряжению питания. Повторное перевозбуждение двигателя с ротором (фиг. 1) производится после отключения двигателя от сети и повторного включения. Двигатель с ротором (фиг. 2) позволяет осуществлять повторное 10...

Номер патента: 458928

Опубликовано: 30.01.1975

Автор: Певзнер

МПК: H02K 19/08

Метки: гистерезисный, многоскоростной, электродвигатель

...отношение вну и наружного диаметров,Целью изобретения является расширение диапазона скорости вращения электродвигателя, Указанная цель достигается благодаря тому, что кольца активной части установлены на роторе со смещением в аксиальном направлении.На чертеже изображен ротор электродвигателя,Активная часть ротора состоит из колец 1, 2 и 3 из магннтожесткого материала. Кольца 1, 2 имеют больший внутренний диаметр, чем кольцо 3. Между кольцами 1, 2 и 3 установлены прокладки 4, 5 из немагнитного материала, препятствующие замыканию магнитного потока между ними. Кольца 1, 2 и 3 активной части установлены на втулке 6 из немаенитного материала и укреплены нажпмными 7, 8. Втулка 6 укреплена на валу 9,При включении обмотки двпгателшим числом...

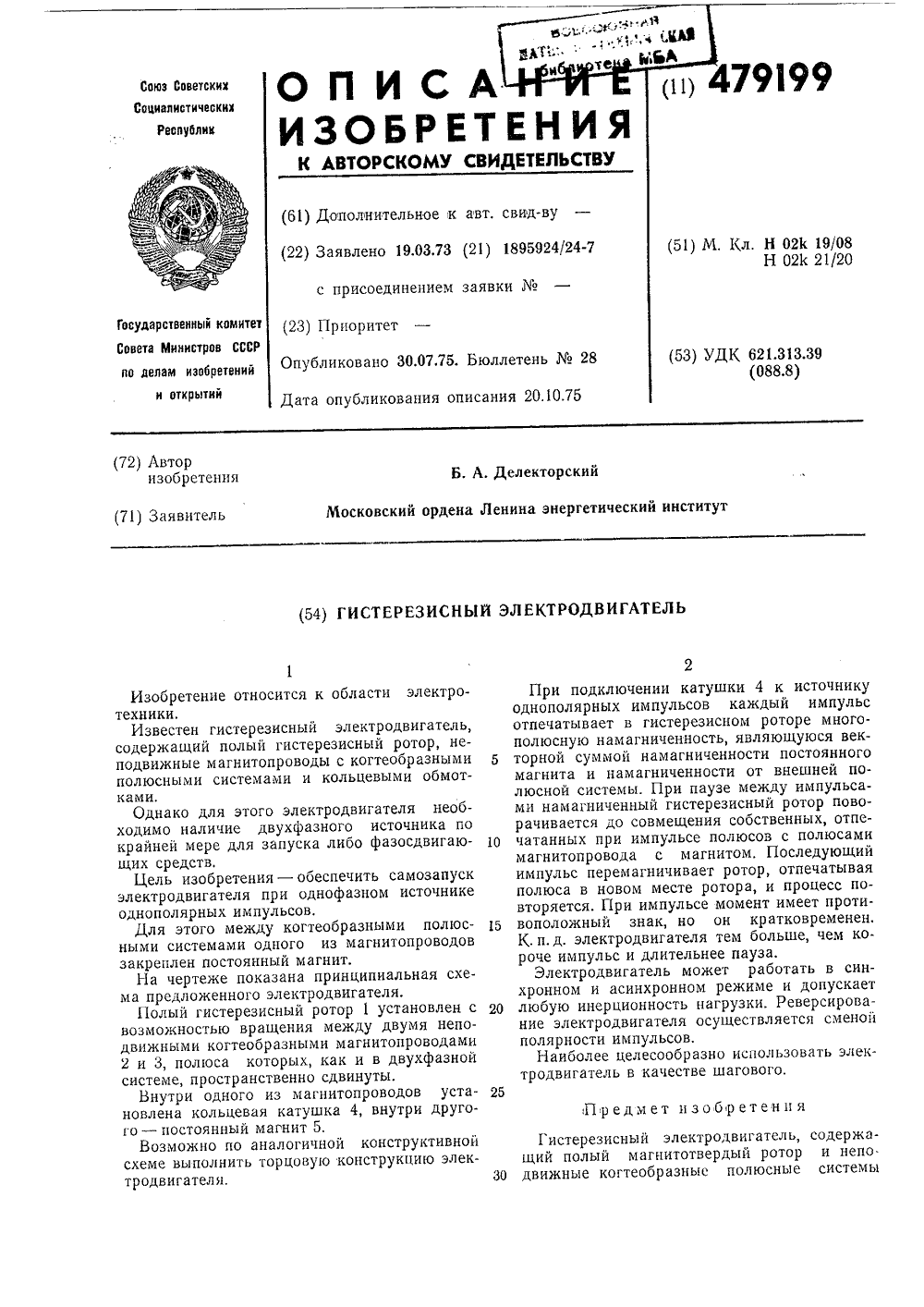

Номер патента: 479199

Опубликовано: 30.07.1975

Автор: Делекторский

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...и в двухфазной системе, пространственно сдвинуты.Внутри одного из магнитопроводов установлена кольцевая катушка 4, внутри другого - постоянный магнит 5.Возможно по аналогичной конструктивной схеме выполнить торцовую конструкцию электродвигателя, 3 полюс оводов 25 дмет изобретенп я те относится к области электро При подключении катушки 4 к источнику однополярных импульсов каждый импульс отпечатывает в гистерезисном роторе многополюсную намагниченность, являющуюся векторной суммой намагниченности постоянного магнита и намагниченности от внешней полюсной системы. При паузе между импульсами намагниченный гистерезисный ротор поворачивается до совмещения собственных, отпечатанных при импульсе полюсов с полюсами магнитопровода с магнитом....

Номер патента: 492975

Опубликовано: 25.11.1975

Авторы: Авдеев, Краснопевцев, Писков

МПК: H02K 19/08

Метки: гистерезисный, синхронный, электродвигатель

...- из магнитнопроводц териала. Эти части ротора установл : одном валу аксиально,Недостатком такой конструкции двигате ля является малое быстродействие и низко "к, п. д.,что объясняется недостаточным ис , пользованием статора и взаимным неблаго приятным влиянием двух активных частейротора при параллельном включении их в магнитную цепь.Целью данного изобретенияповышение к.п.д. двигателя. Д предлагаемом электродвигателе активные части ротора расположены конце нб одна относительно другои, а между размещен статор. На чертежеСхелсатссцзи сабраже".предлагаемый электподвигател., а сс цсг,ечцом разрезе,Статор 1 электродвцгаеля размещенмежду ас:тссвссой,.сстьсо 2 ротора с корм.коземкцутой обмоткой 3 ч активней частью4 ротора из...

Номер патента: 534015

Опубликовано: 30.10.1976

Авторы: Делекторский, Тарасов

МПК: H02P 1/10

Метки: гироскопа, гистерезисный, ротора, электропривод

...Поэтому последующая результирующая намагниченность сдвинется по ротору в сторону опережения предыдущей намагниченности, но одновременно под влиянием остаточной намагниченности отстанет от н.с. статора. Момент электродвигателя увеличится, наступит новое равновесное состояние,В результате наличия дискретного переноса намагниченности относительно тела ротора при наличии импульсов угол выбега ротора при возрастании момента увеличивается больше, а при уменьшении момента уменьшается меньше, чем при отсутствии импульсов. Образуется существенный гистерезис в угловой характеристике электродвигателя, который и является причиной эффективного демпфирования качаний.При изменении напряжения в обычном гистерезисном электроприводе с перевозбуждением...

Номер патента: 548922

Опубликовано: 28.02.1977

Авторы: Краснопевцев, Писков

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...равно 0,4 - О,б,На чертеже показан электродвигатель, поперечный разрез.Электродвигатель содержит статор 1 с обмоткой 2, ротор, выполненный в виде колец 3 из магнитотвердого материала и кольца 4 из немагнитного материала, которые установлены на валу 5 из магнитного материала. Соогношенпе акспальных размеров колец 3 и 4 равно 0,4 - 0,6.При включении обмотки статора в сеть в электродвигателе создается магнитный поток, причем в роторе он замыкается по кольцам пз магнитотвердого материала и по валу, Вследствие того, что кольца 3 ротора разделены на осп немагнитными кольцами 4, индукция в кольцах 3 повышена по сравнению с индукцией в воздушном зазоре. Оптимальное (для максимального к,п.д. электродвигателя) соотношение осевых размеров...

Номер патента: 575734

Опубликовано: 05.10.1977

Авторы: Браташев, Духанин, Писков

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...друга и статора, причем одна из активных частей ротора выполнена из магнитно-твердого материала в виде полого цилиндра 121.Такой электродвигатель является н близким по технической сущности и д мому результату к изобретению. Указанная цель достигаетсяактивная часть ротора такжемагнитно-твердого материалацилиндра. 5нНа фиг. 1 представлен гистерезисныи элекгродвигатель в продольном разрезе; на фиг2электродвигатель в поперечном разрезе Электродвигатель содержит статор 1 с об моткой 2, укрепленный на корпусе 3 посредством втулки 4. Пазовые мостики 5 и 6 закрывают пазы 7. Активные части 8 и 9 из магнитно-твердого материала выполнены в виде колец, расположенных коаксиально со статором и укрепленных на роторе 1 О.15При пуске электродвигателя...

Номер патента: 599315

Опубликовано: 25.03.1978

Автор: Воронин

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...схематически изображен гнстерезисный электродви, атель, поперечньш разрез,Гистерезисный элк-гродвнтатель содержит кольцевой магнитопровод 1 с обмоткой 2 5 постоянного тока, В магнитопроводе 1 выполнены отверстич 3 и 4, В этих отверстиях размещены полюсные наконечники5 и 6, скобы 7, являющиеся вторым магнитопроводом, на котором установлена об мотка 8 управления, подключенная к источнику 9 однополярных импульсов. Полюсные наконечники 5 и 6 установлены по оси обмотки 2.Обмотки 2 и 8 включены таким образом, 15 что их намагничнваюшие силы направлены встречно Ротор 10 электродвигателя содержит кап,цо Я 1 из магигготверцого материала, которое установлено на втулкезо 12 из магнитот,ердого материала, Ротор 1 О размешен внутри кельнного...

Номер патента: 675066

Опубликовано: 25.07.1979

Авторы: Бабаев, Бурханов, Клеопов, Тищенко, Чистяков

МПК: C09K 3/34

Метки: гистерезисный, жидкокристаллический, термоиндикатор

...получения термоиндикатора с повышенной температурой просветления (45-85 оС) увеличивают концентрацию холестерил-и-нитробензоата до 5-15,Цель изобретения - повьыение стабильности мезоморфного состояния тер"моиндикатора во времени.Это достигается тем, что вгистерезисного: жидкокристалл,8 0 15 бб 18,7 б 0 0 7 5 58,0 54,16,5 15,4 8 8 Холестерил-п- амилоксибензоат 5 74,5 66,20,4 0 9 18,ж 7 0 " фф1 Холестерил-п- -гептилоксибейвоат2 То же 5 56,5 Ь100 5 74,1 15 66,3 20 62,4 47 68 7 30 б из данных, приедлагаемые гиические термандостаточно высветления (45бильностью во веденных 60 терезисные иди каторы, бкнх тем С) зйавремейн 65 Как видно в таблице, пр жидкокристал обладают припературах. пр чительной ст (25-100 суто мула изобретения 1. Гистерезис...

Номер патента: 748695

Опубликовано: 15.07.1980

Авторы: Гуров, Делекторский, Михельсон, Щукин

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...силы (МДС) статора, действующей на магнитное состояние ротора. В пусковом режиме при каждом положительном импульсе тока ротор приобретает дополнительную намагниченность. Так как МДС статора вращается относительно неподвйжного ротора,то за положи."ельным намагничиваюшим импульсом тока следует отрицательный импульс тока протиновключенияменьшей амплитуды, размагничинающийротор, Протиьовключение МДС статораи намагниченности ротора происходитпосле поворота МДС на 180 эл. град,относительно оси намагниченности,чему при неподвижном роторе соответствует время в полпериода основнойчастоты питания ,При противовключе 15 нии ротор теряет дополнительнуюнамагниченность, приобретенную принамагничинающем импульсе тока. Быстрый спад...

Номер патента: 832667

Опубликовано: 23.05.1981

Авторы: Богомолов, Зайчик

МПК: H02K 21/16

Метки: гистерезисный, электродвмгатель

...отверстия, ЗО оси которых перпендикулярны оси ротораи смещены друг относительно друга на 60, а в каждом из указанных отверстий закреплен цилиндрический постоянный магнит с832667 Формула изобретения ставитель А. Кецариред А. Бойкасаж 730нного комитета Стений и открытийРаушская наб.,Ужгород, ул. Про Корректор В. Бутя ПодписноеССР Редактор А. ШандорЗаказ 3427/47ВНИИПИпо д113035, Мофилиал ППП Тех Тир Государств лам изобре ква, Ж - 35 Патент, г. 4/5 тнаяосевой намагниченностью, при этом одноименные полюса указанных магнитов смещены друг относителЬно друга на 120.На фиг. 1 показан ротор гистерезиеного электродвигателя; на фиг. 2 - двигатель с числом пар полюсов, равным 3.На ступице 1 вала располагается гистерезисный слой 2. (Ступица выполнена...

Номер патента: 834864

Опубликовано: 30.05.1981

Авторы: Волков, Клейменов, Кольченко, Кунеев, Мельников

МПК: H03K 5/00

Метки: гистерезисный, напряжение, периода, пороговый, преобразо-ватель

...выход цепи положительной обратной связи подключен к первому конденсатору.На чертеже представлена функциональная электрическая схема преобразователя.Устройство содержит ключ 1, конденсатор 2, подключенный параллельно ключу 1, цепь заряда конденсатора 2, выполненную на резисторе 3, соединенном с шиной питания, пороговое устройство 4, вход которо834864 Формула изобретения Составитель В. Дмиорова Техред А. БойкасТираж 888ПИ Государственного комитето делам изобретений и открМосква, Ж - 35, Раушская наП Патент, г. Ужгород, ул. триевКорректор В. БутягаПодписноеа СССРытийб., д. 4/5Проектная, 4 Редактор М. Лысог Заказ 4057/84 ВНИИ и 113035,филиал ППго подключен к конденсатору 2, а выход - к конденсатору 5, и цепь 6 положительной...

Номер патента: 936334

Опубликовано: 15.06.1982

Авторы: Андреев, Толстобров, Целебровский

МПК: H02P 7/36

Метки: гироскопа, гистерезисный, ротора, электропривод

...выход - с статическим преобразо. вателем.На фиг. 1 приведена структурная схема гистерезисного электропривода ротора гироскопа; на фиг. 2 - кривая тока и напряжения.Гистерезисный электродвигатель 1 подсоединен к выходу статического преобразователя 2, питание преобразователя осуществляется от сети 3 постоянного тока, генератор перевозбуждающих импульсов 4 через делитель 5 частоты подключен к сети 6 переменного тока,. Генератор перевозбуждающих импульсов состоит из последовательно соединен-. ных блока 7 высокочастотного запол936334 формула изобретения 3нения и формирователя 8 импульсов. Вход формирователя 8 подключен к делителю 5 частоты, а выход - к статическому преобразователю 2.Устройство работает следующим образом.При подаче импульса...

Номер патента: 1067571

Опубликовано: 15.01.1984

Автор: Дерябин

МПК: H02K 19/08

Метки: гистерезисный, синхронный, электродвигатель

...изобретения " поВышение удельного момента на единицу объема.Указанная цель достигается тем, что синхронный гистереэисный электродвигатель, содержащий статор.с обмоткой и ротор, выполненный из магнитотвердого материала в виде кольца с аксиальными отверстиями, указанные отверстия расположены в секторах, радиальные оси симметрии которых смещены относительно друг друга на угол 90 эл. град., а размер сектора и расстояние между отверстиями взяты из соотношений-ф= 0,17-.О,эзр =, О,31+0,23,где о - центральный угол, эанимаевый сектором;- центральный угол, занимаеиюй полюсным делением роторафдЬ - центральный угол, занимаеьый промежутками между отверстиями в секторах; м - центральный угол между цент.рами отверстий в секторах.На фиг. 1...

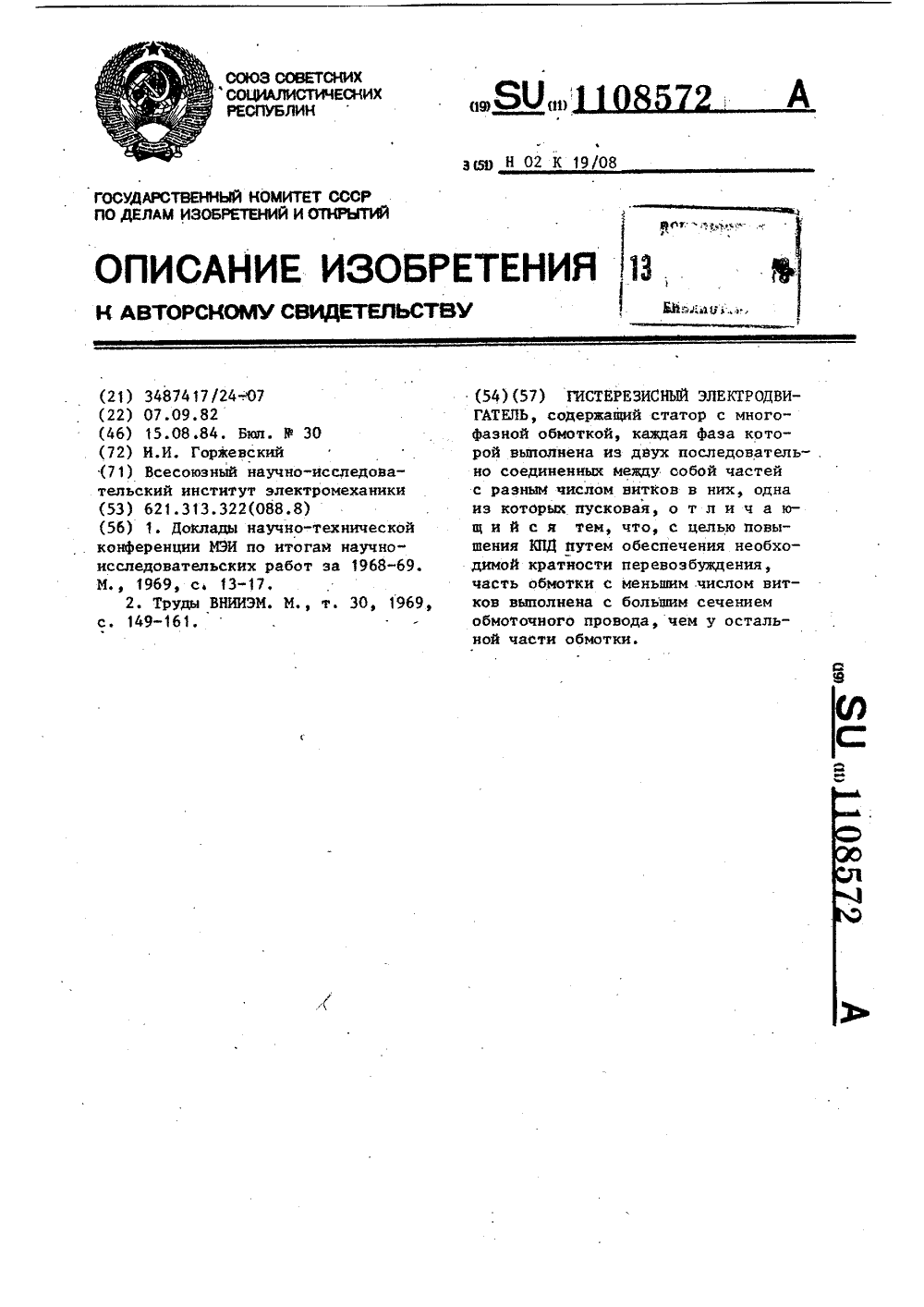

Номер патента: 1108572

Опубликовано: 15.08.1984

Автор: Горжевский

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...питания переключают навсю обмотку, Поскольку отношение чисел витков в частях обмотки можно изменять в широких пределах, удаетсяобеспечить различное значение степени повышения намагничивающейсилы (н. с.) при пуске и, соответст"венно, необходимую кратность перевозбуждения 12,Недостатком известного электродвигателя является ухудшение качест 40ва перевозбуждения при весьма малой мощности двигателя или принизкой частоте питания, когда инфдуктивное сопротивление Х меньшеактивного сопротивления К. С умень 4шением отношения М кратность перевозбуждения снижается и в предельном случае при Ч = 0 кратностьповышения н.с. при пуске равняется 1 при любом значении отношениячисел витков частей обмотки, чтоозначает, что эффект перевозбужце-ния полностью...

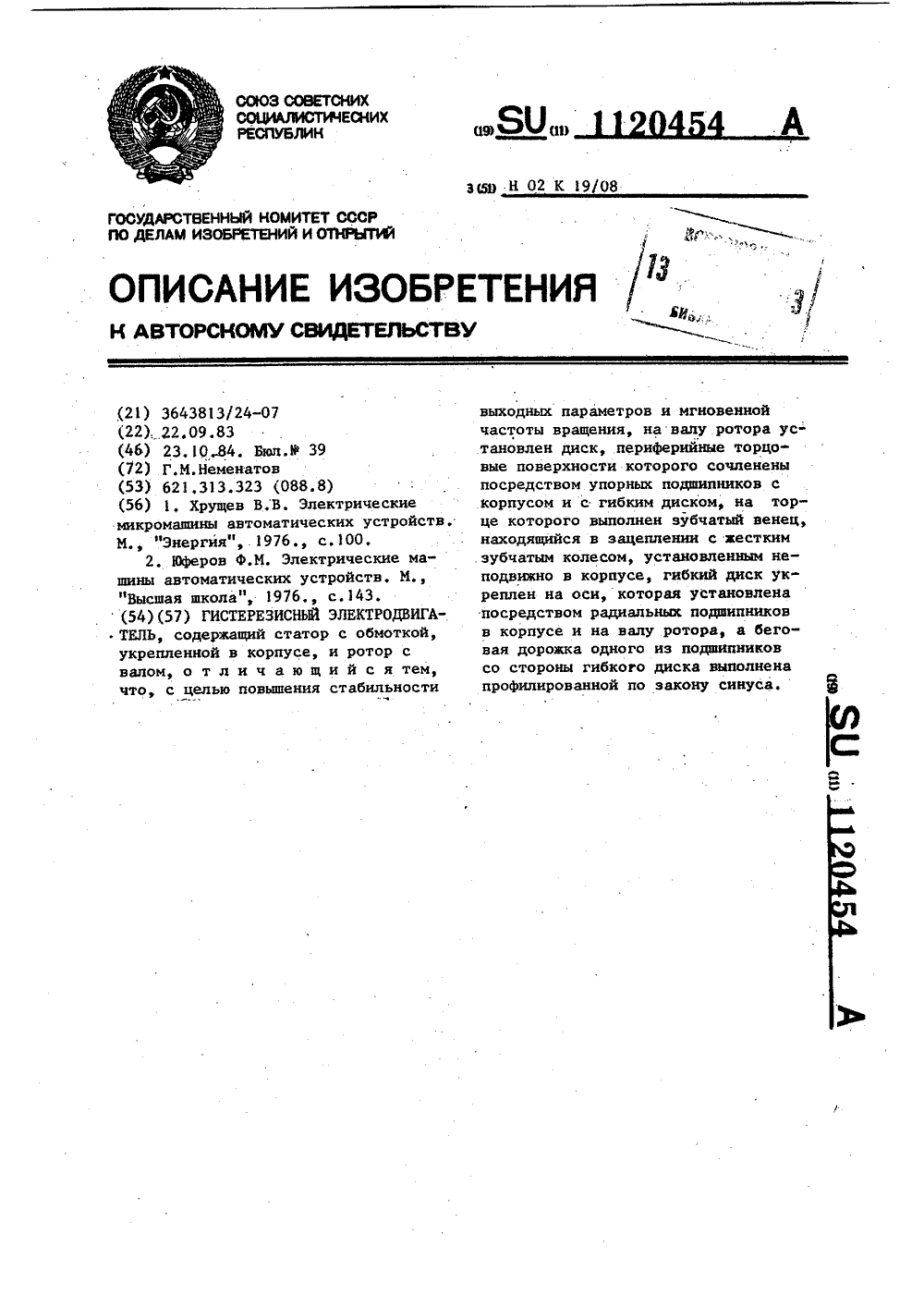

Номер патента: 1120454

Опубликовано: 23.10.1984

Автор: Неменатов

МПК: H02K 19/08

Метки: гистерезисный, электродвигатель

...ротора.40Целью изобретения является повышение равномерности мгновенной частоты вращения и стабильности пара" метров электродвигателя.т " 45Укаэанная цель достигается тем, что в гистерезиснсм двигателе,содержащем статор с обмоткой, укрепленной в корпусе, и ротор с валом, установлен диск, периферийные торцовые поверхности которого сочленены посред ством упорных подшипников с корпусом и с гибким диском., на торце которого выполнен зубчатый венец, находящийся в зацеплении с жестким зубчатым колесом, установленным не .подвижно в корпусе, гибкий диск укреплен на оси, которая установлена посредством радиальных подшипников в корпусе и на валу ротора, а беговая дорожка одного из подшипников состороны гибкого диска выполнена профилированной по...

Номер патента: 1229941

Опубликовано: 07.05.1986

Авторы: Кудрявцев, Тихомиров

МПК: H02P 7/36

Метки: гистерезисный, электропривод

...количество соединений между ГЭД1 и инвентором 2. 1 ил. напряжение на каждой из Фазных обмоток электродвигателя 1 имеет ступенчатую форму с амплитудами ступеней,равными 1/3 и 2/3 величины напряжения источника 9 питания.В пусковом режиме работы электро- привода размыкается цепь между шиной 1 О питания и источником 9 и замыкается выход 7 с выводом 8. Ключи 11- 13 инвертора 2 и обмотки электродвигателя 1 образуют цепь Формирования прямых полуволн напряжения на обмотках электродвигателя, а конденсатор 3 и ключи 14-16 инвертора 2 - цепь Формирования обратных полуволн. Прямые полуволны напряжения наобмотках электродвигателя 1 имеютФорму меандра с амплитудой, равной величине напряжения источника 9 пи"тания. Они формируются при...

Номер патента: 1239794

Опубликовано: 23.06.1986

Авторы: Дерябин, Шеминов

МПК: H02K 19/08

Метки: гистерезисный, синхронный, электродвигатель

...90 эл, град. Центры отверстий 6 и 9 в каждой паре соседних секторов 8 и 11 размещены на окружностях, соотношение диаметров которых с 1, / с 1,07-1, 14, а размеры секторов 8 и 11 выполнены по соотношениям ссс,/2 р, и сс / р в пределах0,19-0,35,где 1 3 - диаметры большей и мень Ошей окружности соответственно,с (К - центральные углы сектос 1 сров, в которых расположены отверстия на окружности с большим и меньшим диаметром соответственно,с ьр - центральные углы, полюсных делений ротора, соответственно на большейи меньшей окружности,Расстояние между отверстиями 6 и9 в каждой паре секторов 8 и 11 могутбыть как равными, так и различными 55и соответственно могут быть различными размеры секторов 8 и 11 в пределах указанного...

Номер патента: 1261078

Опубликовано: 30.09.1986

Авторы: Гарганеев, Сухин

МПК: H02P 5/34, H02P 7/42

Метки: гистерезисный, электропривод

...16 и на выходе логического элемента 2 И-НЕ 22 начинается формирование импульса намаг-ничивания, а программируемый счетчик 13 опять готов к формированию фазы очередного импульса намагничивания по сигналу схемы 24 выделения фронтов фазного напряжения. Через время, соответствующее длительностиимпульса намагничивания на выходе программируемого счетчика 14 появляется сигнал, переводящий КЯ-триггеры 16, 18 в состояние логического нуля. При этом запрещается прохождение импульсов задающего генератора 5 на вход программируемого счетчика 14 и.происходит перезапись двоичного кода числа к . С этого момента времени на выходе КЯ-триггера 16 и на выходе логического элемента 2 И-НЕ 22 прекращается формирование импульса намагничивания, а программируемый...

Номер патента: 1264290

Опубликовано: 15.10.1986

Авторы: Реут, Чванов

МПК: H02P 5/40, H02P 7/36

Метки: варианты, гистерезисный, его, линии, технологической, электропривод

...ресинхронизации двигателей работает одинаково, обеспечивая стабилизацию на номинальном уровне напряжения на выходе инвертора. Специальный регулятор (блоки 14, 13, 15 и 16 на фиг.2) воздействует на угол управления выпрямителя М ц, а угол запирания инвертора поддерживается системой 6 управления на неизменном .уровне во всех режимах. 20В нормальном режиме работы электропривода (Фиг.2 ) специальный регулятор автоматически устанавливает значение угла, при котором выпря" митель развивает такую величину тока 11 , которая обеспечивает работу двигателей 5 в,нормальном рабочем режиме. При исчезновении напряжения в питающей сети ток 11 падает до нуля, компенсатор поддерживает на выходе инвертора номинальное напряжение, а двигатели, не получая...

Номер патента: 1270860

Опубликовано: 15.11.1986

Авторы: Боков, Позднухов, Тарасов, Тишков, Шевелев

МПК: H02K 19/08, H02P 7/36

Метки: гистерезисный, электропривод

...электродвигателя 1 в синхронном режименамагничивающие импульсы формируютсяпутем, подключения источника 11 постоянного напряжения параллельно разделительным диодам 6 и 7 через управляемый ключ 12. При этом напряжениепитания на входе инвертора 2 напряжения определяется суммой выходныхнапряжений блока 4 постоянного питающего напряжения и источника 11 постоянного напряжения У =1 +11 и ток32в фазах электродвигателя начинаетрасти (фиг. 2). Параметры импульсовмомент си включения относительно напряжения питания электродвигателя 1,длительность 1 и частоту их следования задает блок 17 формированияпараметров импульсов. Одновременнопо сигналу блока 17 формирования параметров импульсов регулятор 16 фазывыходного напряжения инвертора изменяет...

Номер патента: 1275730

Опубликовано: 07.12.1986

Авторы: Кудрявцев, Тихомиров

МПК: H02P 7/36

Метки: гистерезисный, электропривод

...электроприводами.Цель изобретения - упрощение электропривода.На чертеже изображейа схема трехфазного гистерезисного электропривода,Электропривод содержит гистерезисный электродвигатель 1 обмотки которого соединены в звезду с выведенной общей точкой 2 и подключены кисточнику 3 переменного тока, а. также переключающий элемент 4 для перевозбуждения электродвигателя, имеющий вход 5 и два выхода б и 7, причем выход 6 соединен с общей точкой 2фазных обмоток. Одна из фазных обмоток 8 подключена к выходу 7 переключающего элемента 4, а его вход 5соединен с соответствующей фазой 9источника 3 переменного тока.Электропривод работает следующимобразом,В рабочем режиме вход 5 переключающего элемента 4 соединен с выходом 7, чем обеспечивается...

Номер патента: 1320873

Опубликовано: 30.06.1987

Авторы: Боков, Позднухов, Тарасов

МПК: H02P 7/36

Метки: гистерезисный, электропривод

...с управляющим входом управляемого ключа 9,Гистерезисный электропривод работает следующим образом.В момент пуска электродвигатель 1 потребляет большой ток. Пропорционально ему изменяется напряжение на выходе блока развертки 7 с постоянной времени, определяемой сопротивлением 11 и конденсатором 14. Качественно этот процесс показан на Фиг.2 в интервале времени , Напряжение с выхода блока развертки 7 суммируется с переменным напряжением поступающим в блок суммирования напряжений 8, Формируя временную диаграмму, показанную на Фиг.3 для интервала По достижении напряжения отпирания У т, управляемого ключа 9 происходит его включение и конденсатор 14 разряжается на обмотки 2 и 4 электродвигателя 1.Когда напряжение на конденсаторе 14 падает до...

Номер патента: 1328920

Опубликовано: 07.08.1987

Авторы: Белов, Гарганеев, Сухин, Толстобров, Хазов, Целебровский

МПК: H02P 7/36, H02P 7/42

Метки: гистерезисный, электропривод

...параметров намагничивающих импульсов.Согласно фиг. 2 в начальный мо мент времени, определяемый передним Фронтом Фазного напряжения фазорасщепителя 7, КБ-триггеры 15 и 16 находятся в состоянии логической единицы, разрешая прохождение высокой 50 частоты задающего генератора 5 через элементы 2 И-НЕ 19 и 20 на входы программируемых счетчиков 10 и 11. Программируемый счетчик 10 отсчитывает определенное, заранее заданное и соответствующее переднему фронту (оптимальной фазе Ы, при которой не возникает скольжение ротора) импуль-, са намагничивания количество К импульсов задающего генераиср, оттораАналогично программируемый счетчик отсчитывает определенное, заранее заданное и соответствующее заднему фронту импульса намагничивания...
