Формирователь импульсов

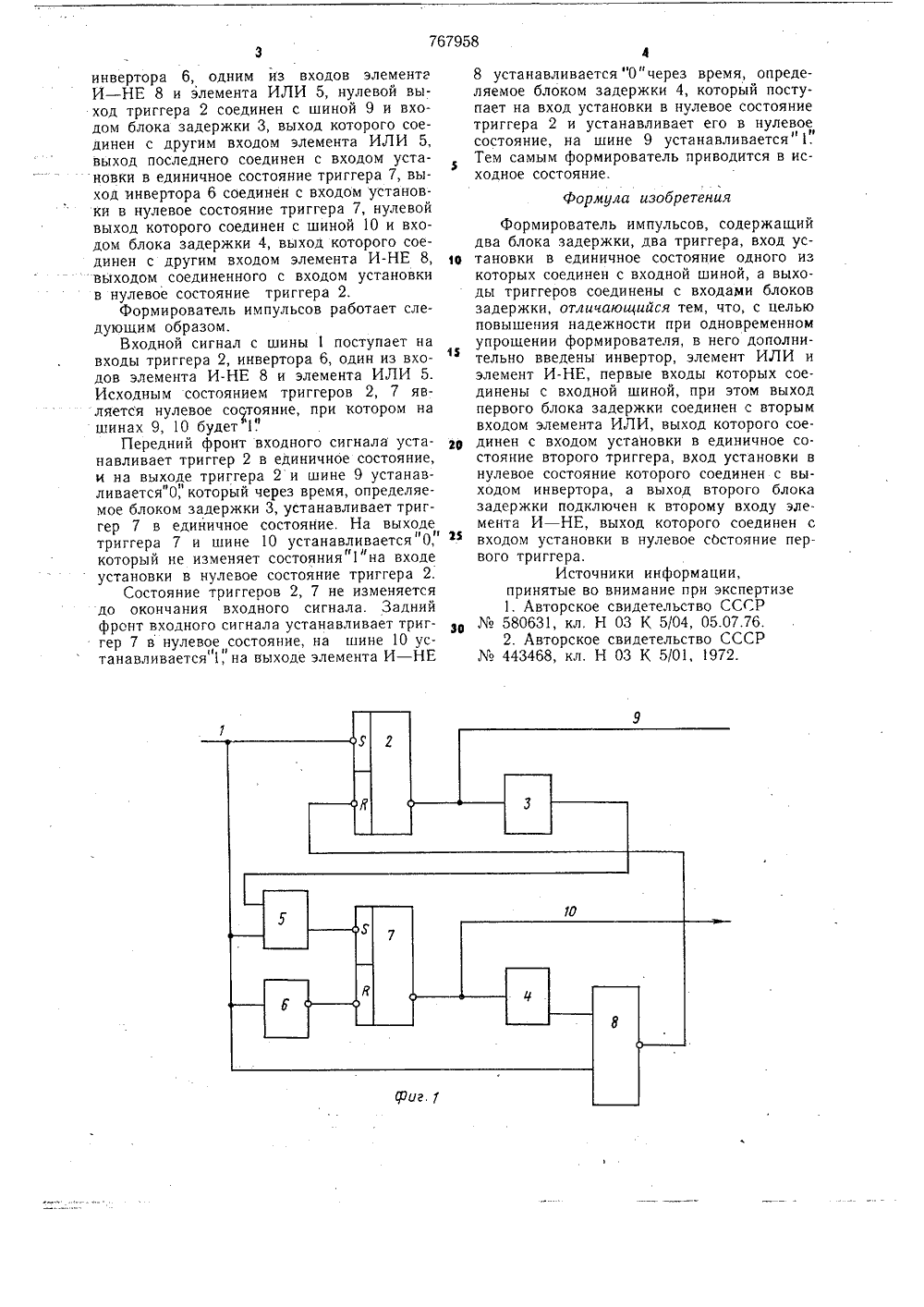

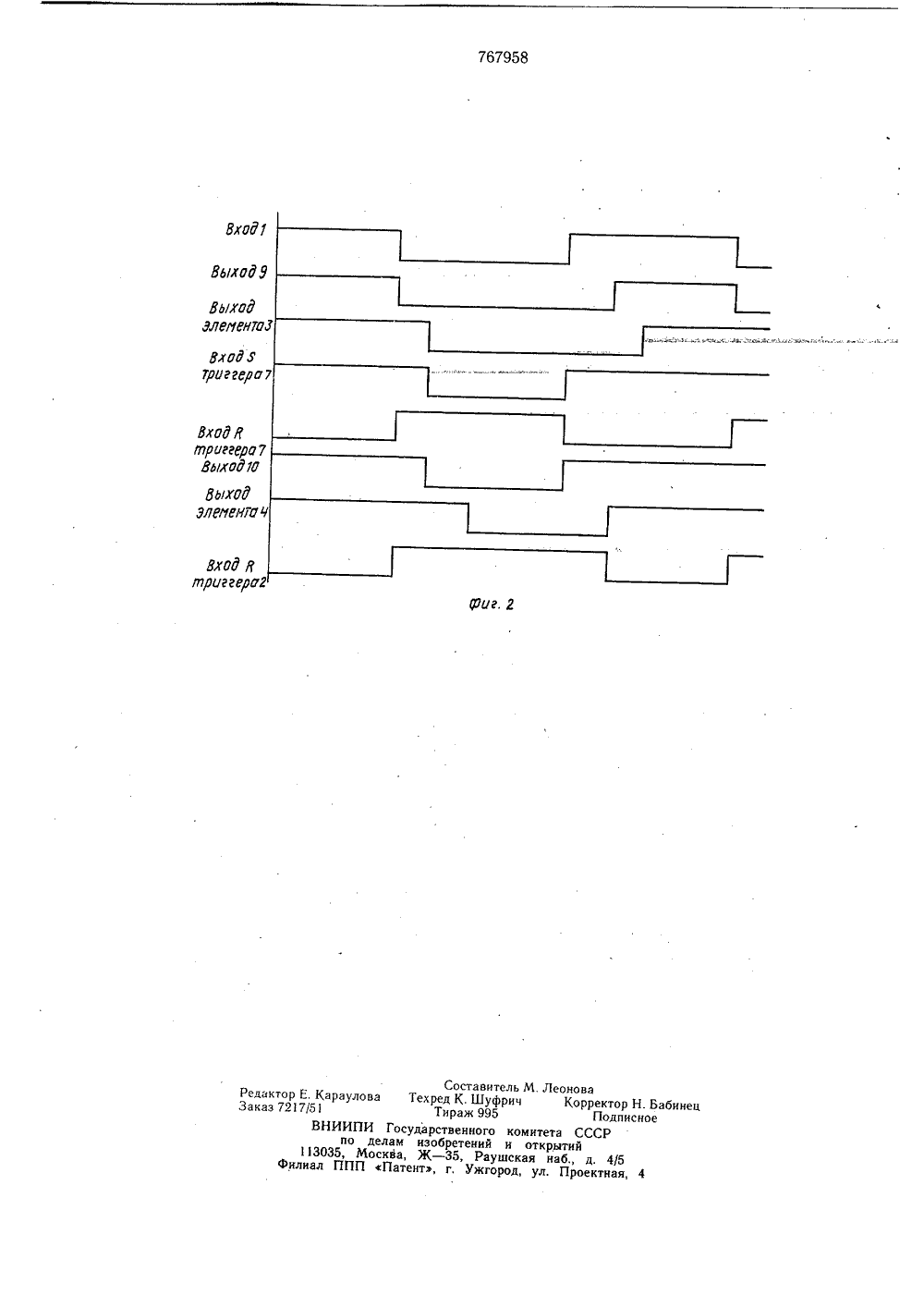

Оп ИСАНИЕ ИЗОБРЕТЕН ИЯ(23) Приоритет -Опубликовано 30.09.80. Бюллетень 36Дата опубликования описания 10.10.80 ло делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ 1Изобретение относится к вычислительной технике и может использоваться для формирования импульсов, по форме и длительности задержанных относительно переднего и заднего фронтов входного сигнала.Известен формирователь импульсов, содержащий два триггера, блок задержки и элемент совпадения 1.Недостатком известного формирователя является низкая надежность,Наиболее близким техническим решением к предлагаемому изобретению является устройство формирования одиночного импульса, содержашее входной триггер, триггер формирования выходного сигнала, триггер памяти, блок задержки по заданному фронту импульса и блок задержки по переднему фронту импульса 12 .Недостатки этого устройства являются низкая надежность, а также необходимость иметь два управляющих сигнала, что значительно усложняет устройство,: Целью изобретения является повышение надежности при одновременном упрощении формирователя.Это достигается тем, что в формирователь импульсов, содержаший два блока за 2держки, два триггера, вход установки в единичное состояние одного из которых соединен с входной шиной, а выходы триггеров соединены с входами блоков задержки, дополнительно введены инвертор, элемент:.5ИЛИ, и элемент И - НЕ, первые входы которых соединены с входной шиной, при этом выход первого блока задержки соединен с вторым входом элемента ИЛИ, выход которого соединен с входом установки в единичное состояние второго триггера, вход ус тановки в нулевое состояние которого соединен с выходом инвертора, а выход второго блока задержки подключен к второму входу элемента И-НЕ, выход которого соединен с входом установки в нулевое состоя:.:ние первого триггера.На фиг. 1 представлена блок-схема предлагаемого формирователя импульсов; на., фиг. 2 - временные диаграммы, поясняющие его работу.Формирователь содержит входную шину го 1, триггер 2, блоки задержки 3, 4, элементИЛИ 5, инвертор 6, триггер 7, элемент И - НЕ 8, выходные шины 9, 1 О.Шина 1 соединена с входом установкив единичное состояние триггера 2, входоминвертора 6, одним из входов элементаИ - НЕ 8 и элемента ИЛИ 5, нулевой выход триггера 2 соединен с шиной 9 и входом блока задержки 3, выход которого соединен с другим входом элемента ИЛИ 5,выход последнего соединен с входом установки в единичное состояние триггера 7, выход инвертора 6 соединен с входом установки в нулевое состояние триггера 7, нулевойвыход которого соединен с шиной 10 и входом блока задержки 4, выход которого соединен с другим входом элемента И-НЕ 8, 1 евыходом соединенного с входом установкив нулевое состояние триггера 2.Формирователь импульсов работает следующим образом.Входной сигнал с шины 1 поступает навходы триггера 2, инвертора 6, один из входов элемента И-НЕ 8 и элемента ИЛИ 5.Исходным состоянием триггеров 2, 7 является нулевое состояние, при котором нашинах 9, 10 будет 1",Передний фронт входного сигнала устанавливает триггер 2 в единичное состояние,и на выходе триггера 2 и шине 9 устанавливается"О, который через время, определяемое блоком задержки 3, устанавливает триггер 7 в единичное состояние, На выходетриггера 7 и шине 10 устанавливается "О," фкоторый не изменяет состояния "1 ина входеустановки в нулевое состояние триггера 2.Состояние триггеров 2, 7 не изменяетсядо окончания входного сигнала, Заднийфронт входного сигнала устанавливает триггер 7 в нулевое состояние, на шине 10 устанавливается 1, на выходе элемента И - НЕ 48 устанавливается "0"через время, определяемое блоком задержки 4, который поступает на вход установки в нулевое состояниетриггера 2 и устанавливает его в нулевоесостояние, на шине 9 устанавливается" 1,Тем самым формирователь приводится в исходное состояние.Формула изобретенияФормирователь импульсов, содержащийдва блока задержки, два триггера, вход установки в единичное состояние одного изкоторых соединен с входной шиной, а выходы триггеров соединены с входами блоковзадержки, отличающийся тем, что, с цельюповышения надежности при одновременномупрощении формирователя, в него дополнительно введены инвертор, элемент ИЛИ иэлемент И-НЕ, первые входы которых соединены с входной шиной, при этом выходпервого блока задержки соединен с вторымвходом элемента ИЛИ, выход которого соединен с входом установки в единичное состояние второго триггера, вход установки внулевое состояние которого соединен с выходом инвертора, а выход второго блоказадержки подключен к второму входу элемента И - НЕ, выход которого соединен свходом установки в нулевое сбстояние первого триггера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР580631, кл, Н 03 К 5/04, 05.07,76.2. Авторское свидетельство СССР443468, кл. Н 03 К 5/01, 1972.767958 ВХОд/ В 6/хОд Я ВыхОдрак//7 а ВХОд Юр//г геа ВХОд ригг Редактор Е. КаЗаказ 72 7/51ВН 1130 филиалВход Рррцггра 7ВихОд/ОВыхОдЯЛУР Составитель М раулова Техред К. Шуфрич Тираж 995 ИИПИ Государственного ком по делам изобретений и о 5, Москва, Ж - 35, Раушска ППП Патент, г. Ужгород,.ЛеоноваКорректор Н. БабинПодписноеитета СССРткрытийя на 6., д. 4/5ул Проектная 4
