Генератор одиночных импульсов

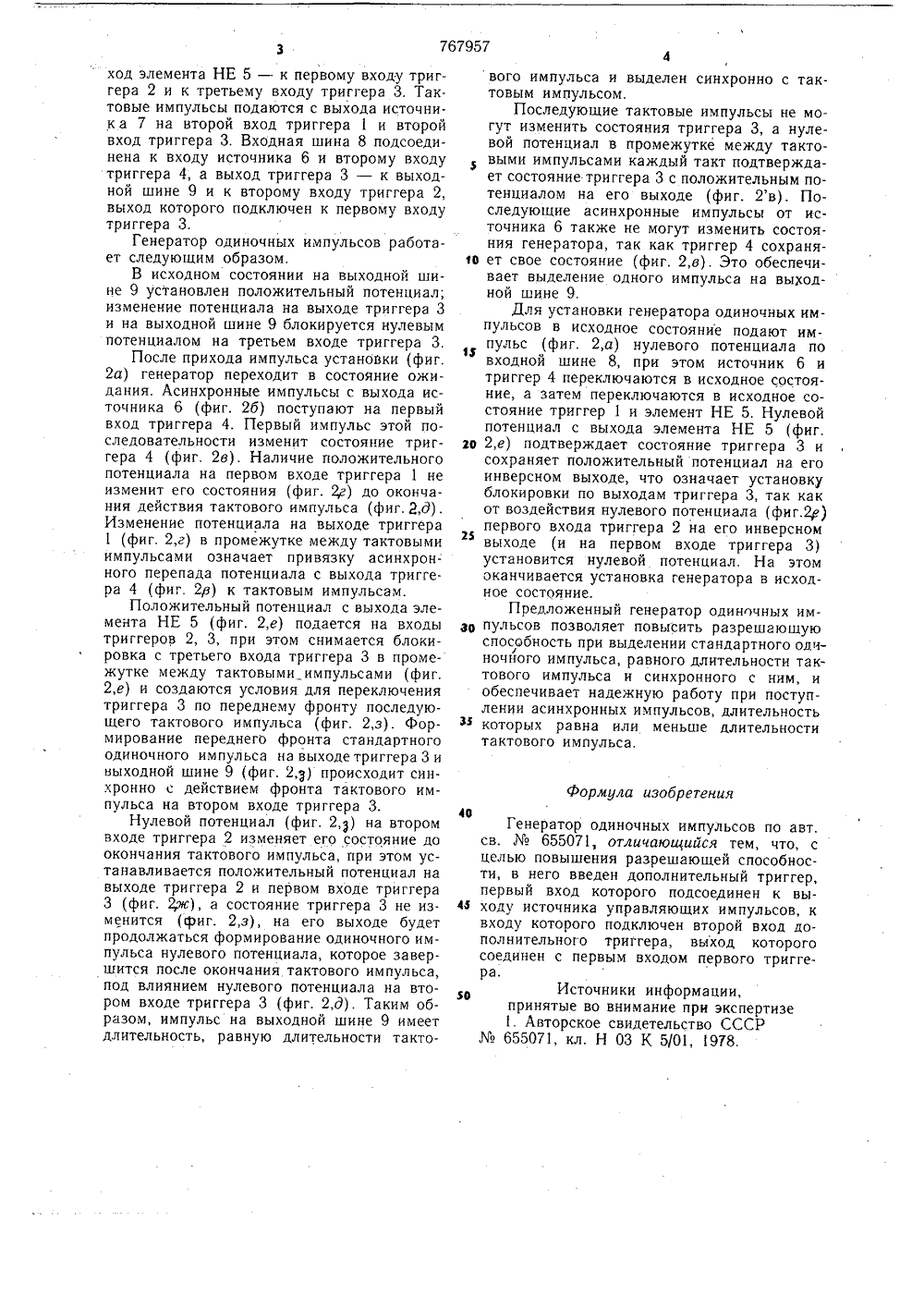

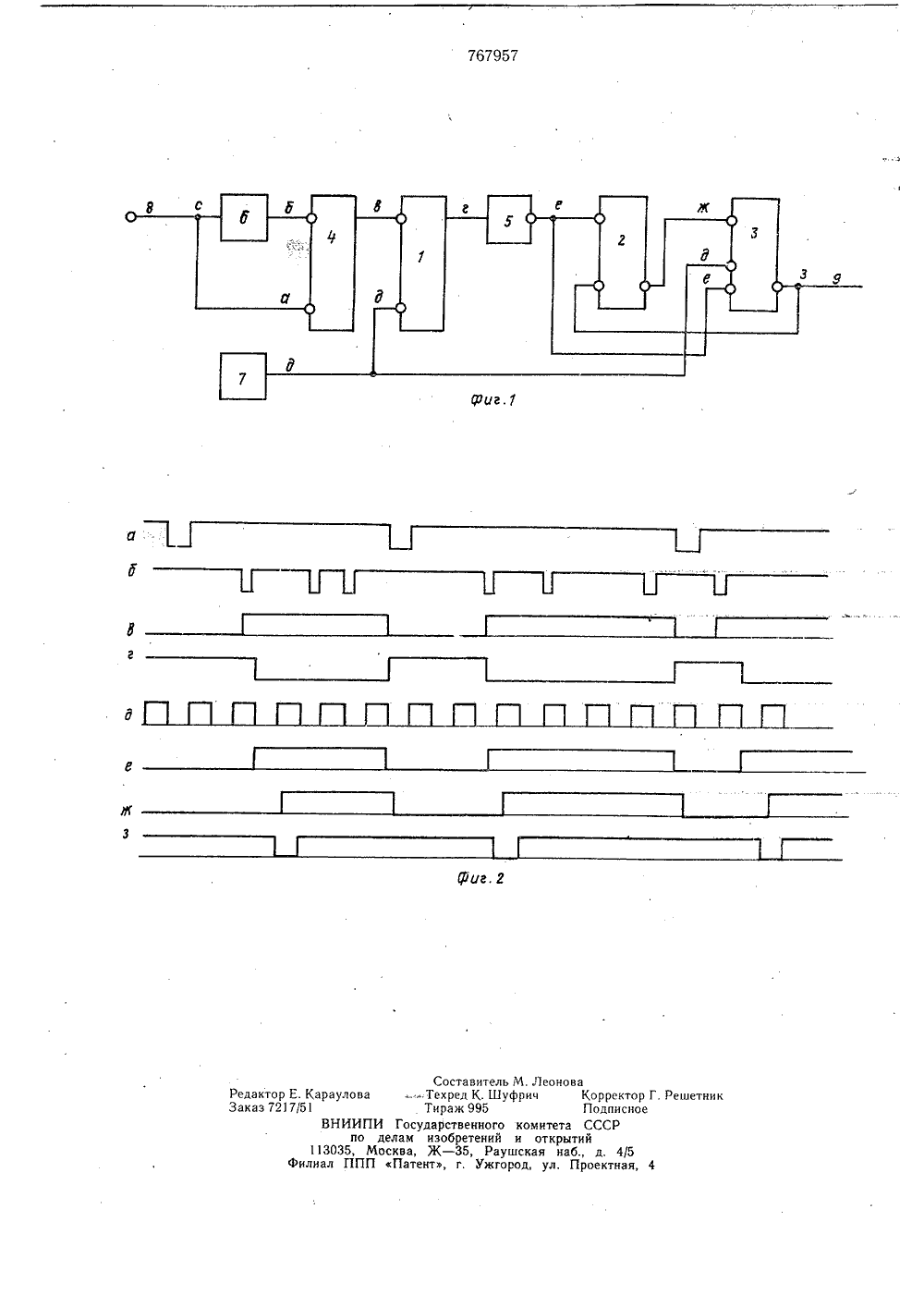

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1 ц 767957(51) М.К . Н 03 К 5/01 Государствеиимй комитет Опубликовано 30.09.80. Бюллетень36 ло делам изобретений и открытийДата опубликования описания 10.10.80 ПТБ(72) Автор изобретения В. А. Медведев Научно-исследовательский институт управляющих вычислительных машин(54) ГЕНЕРАТОР ОДИНОЧНЫХ ИМПУЛЬСОВ 1Изобретение относится к радиотехнике, автоматике, вычислительной технике и может быть использовано в устройствах управления и обработки информации.Известен генератор одиночных импульсов, содержащий источник управляющих импульсов, подключенный к первому входу первого триггера, выход которого соединен через элемент НЕ с первым входом второго триггера, а выход второго триггера подключен к первому входу третьего триггера, вто-рой вход которого соединен с вторым вхо дом первого триггера и с источником тактовых импульсов, первый вход второго триггера подключен к третьему входу третьего триггера, выход которого соединен с вторым входом второго триггера 1.Недостатком этого генератора одиночных импульсов является высокая разрешающая способность.Цель изобретения - повышение разрешающей способности.Поставленная цель достигается тем, что в генератор одиночных импульсов, содержащий источник управляющих импульсов, подключенный к первому входу первого триггера, выход которого соединен через элемент2НЕ с первым входом второго триггера, а выход второго триггера подключен к первому входу третьего триггера, второй вход которого соединен с вторым входом первого триггера и с источником тактовых импульсов, первый вход второго триггера подключен к третьему входу третьего триггера, выход которого соединен с вторым входом второго триггера, введен дополниТельный триггер, первый вход которого подсоединен к выходу источника управляющего импульса, к входу которого подключен второй вход дополйительного триггера, выход которого соединен с первым входом первого триггера,На фиг. 1 приведена функциональная схема генератора одиночных импульсов; на фиг. 2, апоказаны эпюры напряжений, поясняющие работу генератора при запуске короткими управляющими импульсами.Генератор одиночных импульсов содержит триггеры 1 - 4, элемент НЕ 5, источник 6 управляющих импульсов, источник 7 тактовых импульсов, входную шину 8 и выходную шину 9. Выход источника 6 подключен к первому входу триггера 4, выход триггера 4 - к первому входу триггера 1, выход триггера 1 - к входу элемента НЕ 5 выход элемента НЕ 5 - к первому входу триггера 2 и к третьему входу триггера 3. Тактовые импульсы подаются с выхода источника 7 на второй вход триггера 1 и второй вход триггера 3, Входная шина 8 подсоединена к входу источника б и второму входу триггера 4, а выход триггера 3 - к выходной шине 9 и к второму входу триггера 2, выход которого подключен к первому входу триггера 3.Генератор одиночных импульсов работает следующим образом,В исходном состоянии на выходной шине 9 установлен положительный потенциал; изменение потенциала на выходе триггера 3 и на выходной шине 9 блокируется нулевым потенциалом на третьем входе триггера 3.После прихода импульса установки (фиг.2 а) генератор переходит в состояние ожидания. Асинхронные импульсы с выхода источника 6 (фиг. 2 б) поступают на первый вход триггера 4. Первый импульс этой последовательности изменит состояние триггера 4 (фиг, 2 в). Наличие положительного потенциала на первом входе триггера 1 не изменит его состояния (фиг. 2 д) до окончания действия тактового импульса (фиг, Я,д). Изменение потенциала на выходе триггера 1 (фиг. 2,г) в промежутке между тактовыми импульсами означает привязку асинхрон- ного перепада потенциала с выхода триггера 4 (фиг. 2 в) к тактовым импульсам.Положительный потенциал с выхода элемента НЕ 5 (фиг. 2,е) подается на входы триггеров 2, 3, при этом снимается блокировка с третьего входа триггера 3 в промежутке между тактовыми импульсами (фиг.2,е) и создаются условия для переключения триггера 3 по переднему фронту последующего тактового импульса (фиг. 2,з). Формирование переднего фронта стандартного одиночного импульса на выходе триггера 3 и выходной шине 9 (фиг. 2,р) происходит синхронно с действием фронта тактового импульса на втором входе триггера 3,Нулевой потенциал (фиг. 2,) на втором входе триггера 2 изменяет его состояние до окончания тактового импульса, при этом устанавливается положительный потенциал на выходе триггера 2 и первом входе триггера 3 (фиг. 2 ж), а состояние триггера 3 не изменится (фиг, 2,з), на его выходе будет продолжаться формирование одиночного импульса нулевого потенциала, которое завершится после окончания тактового импульса, под влиянием нулевого потенциала на втором входе триггера 3 (фиг, 2,д). Таким образом, импульс на выходной шине 9 имеет длительность, равную длительности тактового импульса и выделен синхронно с тактовым импульсом.Последующие тактовые импульсы не могут изменить состояния триггера 3, а нулевой потенциал в промежутке между тактовыми импульсами каждый такт подтверждает состояние триггера 3 с положительным потенциалом на его выходе (фиг. 2 в). Последующие асинхронные импульсы от источника 6 также не могут изменить состояния генератора, так как триггер 4 сохраняет свое состояние (фиг. 2,в). Это обеспечивает выделение одного импульса на выходной шине 9,Для установки генератора одиночных импульсов в исходное состояние подают импульс (фиг 2 а) нулевого потенциала по 1овходнои шине 8, при этом источник 6 и триггер 4 переключаются в исходное состояние, а затем переключаются в исходное состояние триггер 1 и элемент НЕ 5. Нулевой потенциал с выхода элемента НЕ 5 (фиг. ар 2,е) подтверждает состояние триггера 3 исохраняет положительный потенциал на его инверсном выходе, что означает установку блокировки по выходам триггера 3, так как от воздействия нулевого потенциала (фиг.2 д) ипервого входа триггера 2 на его инверсном выходе (и на первом входе триггера 3) установится нулевой потенциал. На этом оканчивается установка генератора в исходное состояние.Предложенный генератор одиночных имд пульсов позволяет повысить разрешающуюспособность при выделении стандартного одчночйого импульса, равного длительности тактового импульса и синхронного с ним, и обеспечивает надежную работу при поступлении асинхронных импульсов, длительностькоторых равна или меньше длительноститактового импульса.Формула изобретенияГенератор одиночных импульсов по авт.св.655071, отличающийся тем, что, сцелью повышения разрешающей способности, в него введен дополнительный триггер,первый вход которого подсоединен к выходу источника управляющих импульсов, квходу которого подключен второй вход дополнительного триггера, выход которогосоединен с первым входом первого триггера,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР655071, кл. Н 03 К 5/О 1, 978.нов етн 1130илиал Проектная,Составитель М. Л ва:,. Техред К. Шуфрич Тираж 995 ПИ Государственного ком по делам изобретений и о Москва, Ж - 35, Раушска ПП Патент, г. Ужгород, Редактор Е. КараулоЗаказ 7217/51ВНИИ Корректор Г. РПодписноеитета СССРткрытий
