Способ питания параметронов, выполненных на полупроводниковых диодах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 151114
Авторы: Долинская, Соборников
Текст

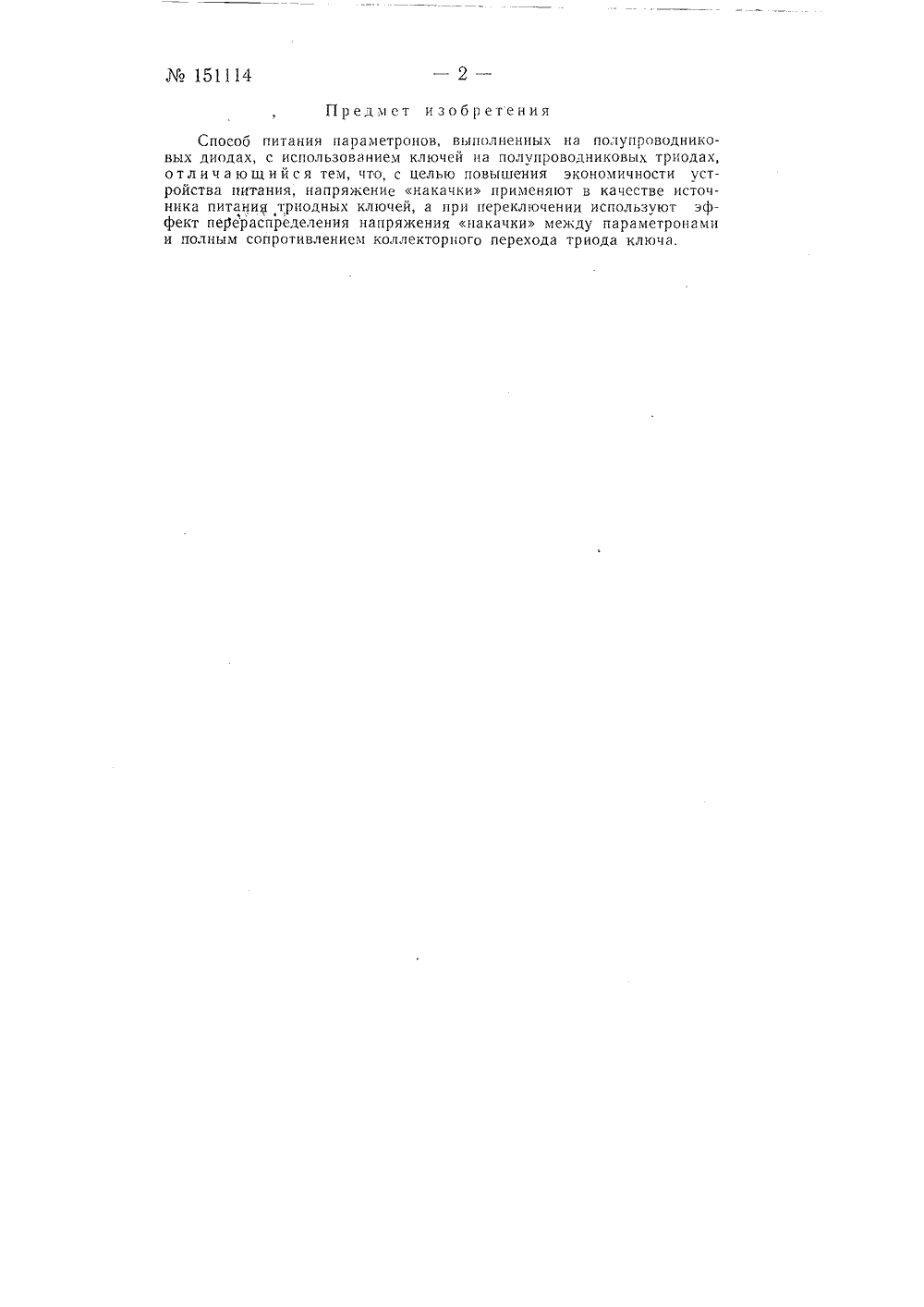

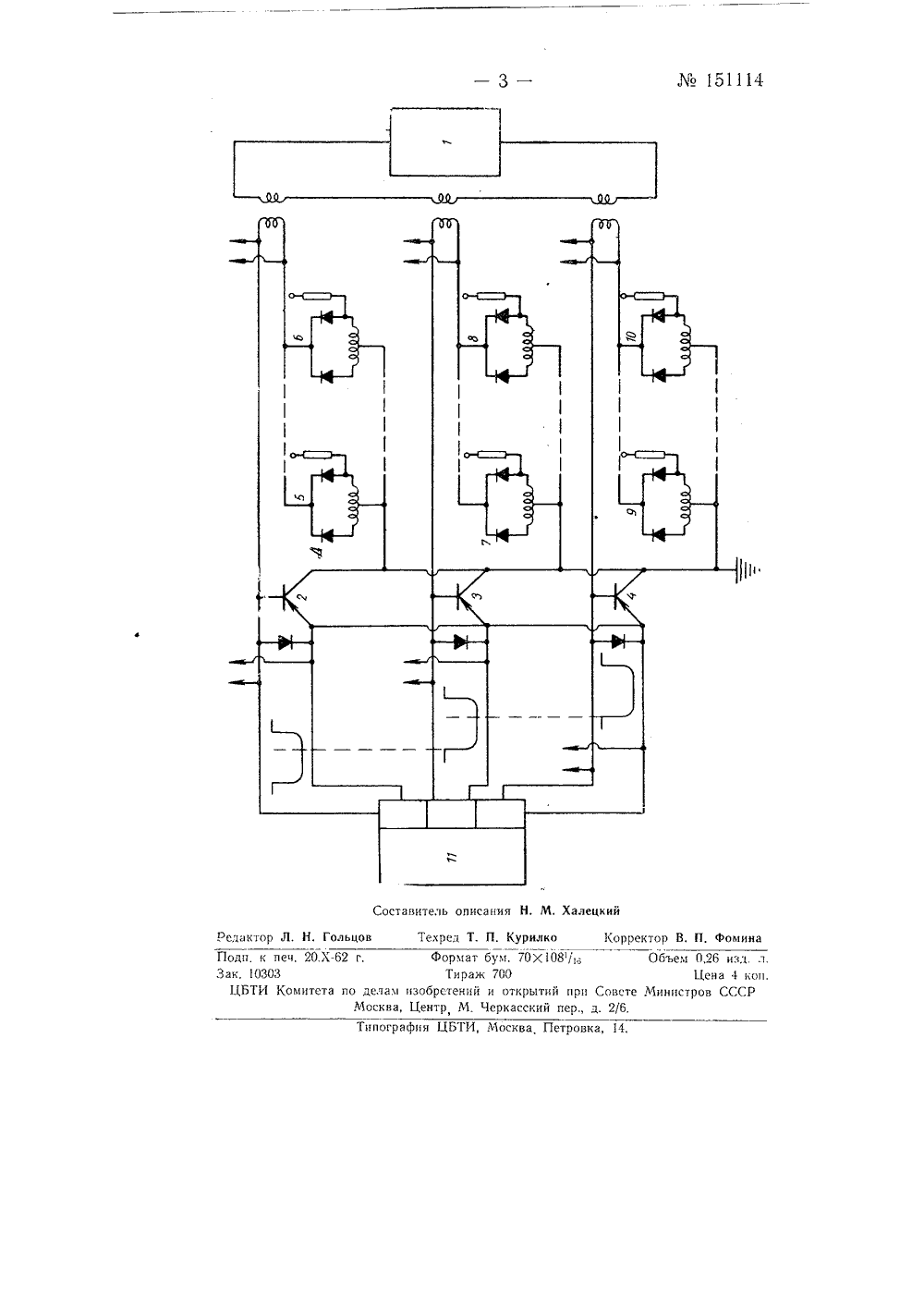

Класс 42 п 1, 14 Юо 151114 СССР исдник изот СКОМУ С 8 ИДЕТЕЛЬСТВ А писная группа Л 1 П. Соборнико. А ДолинскаяНОВ, ВЫПОЛНЕННЫХ НХ ДИОДАХ СОБ ПИТАНИЯ ПАРАМЕТРО ПОЛУПРОВОДНИКОВ Заявлено 24 июня 196. г, за М 736161/26елани изобретений и открытий при Совете М нистров СС 3 Ь Огяитет ний Ма 20 3 публиковано в Бюллетене пзо олу- олущолненных н собранных н онов, в ключей, ономичнь 1 етронов ния нак и перекл накачки рного пе пособа Известные способы питания параметр проводниковых диодах, с использованием проводниковых триодах, недостаточно эк Предлагаемый способ питания параь Это достигается использованием напряже- очника питания триодных ключей, а пр эффект перераспределения напряжения нами и полным сопротивлением коллекто На чертеже изображена схема для сболее экон ачки в качес ючении исполмежду пар рехода триода питания пар мичен. тве исзуется метро- ключа, метроержат зах Схема имеет; высокочастотный генератор 1 накачки; три ключа2, 3 и 4; параметроны 5 - 10, собранные на полупроводниковых диодахР, и трехфазный модулятор 11. Генератор накачки питает все параметроны, а также три ключа, собранных на полупроводниковых высокочастотных триодах. Трехфазный модулятор обеспечивает насыщениесоответствующих ключей по заданной временной тактовой последовательности.Импульсы трехфазного модулятора, отпирающие ключи, содне выше третьей гармоники тактовой частоты, этим исключаетсяват фазы параметров.Генератор накачки может быть выполнен по двухтактной схеме,по два триода в параллель, и в случае необходимости - стабилизирован кварцем. Необходимо, чтобы триоды ключей имели небольшуюемкость и минимальное сопротивление насыщения. Каждый полупроводниковый ключ позволяет коммутировать возбуждение порядка двухсотпараметронов,151114Предмет изобретенияСпособ питания параметронов, выполненных на полупроводниковых диодах, с использованием ключей на полупроводниковых триодах, о т л и ч а ю ш и й с я тем, что, с целью повышения экономичности устройства питания, напряжение накачки применяют в качестве источника питания триодных ключей, а при переключении используют эффект перераспределения напряжения накачки между параметронами и полным сопротивлением коллекторного перехода триода ключа.Составитель описания Н. М. ХалецкийРедактор Л. Н. Гольцов Техред Т. П, КурилкоКорректор В, П, ФоминаПодп, к печ. 20 Хг. Формат бум. 70 Х 108/. Объем 026 пад. л. Зак, 10303 Тираж 700 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий прп Совсте Министров СССР Москва, Центр М, Черкасский пер., д. 2/6. Типография ЦБТИ, Москва Петровка, 14,
СмотретьЗаявка
736161, 24.06.1961
Долинская Н. А, Соборников Ю. П
МПК / Метки
МПК: H03K 19/162
Метки: выполненных, диодах, параметронов, питания, полупроводниковых
Опубликовано: 01.01.1962
