Способ преобразования сигналов связи в последовательность двоичных импульсов

Номер патента: 145906

Автор: Штейн

ZIP архив

Текст

Класс 21 а 36 Юо 145906 ссс ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУПодписная группа М 8 б В, М. Штейн СПОСОБ ПРЕОБРАЗОВАНИЯ СИГНАЛОВ СВЯЗИ В ПОСЛЕДОВАТЕЛЬНОСТЬ ДВОИЧНЪХ ИМПУЛЬСОВЗаявлено 16 марта 1961 г. за ЛЪ 722077/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Ле 7 за 1962 г. Известен способ преобразования сигналов связи в последовательность двоичных импульсов с преобразованием мгновенных значенийсигнала в пакет импульсов с последующим подсчетом их числа при помощи счетчиков,Недостаток этого способа заключается в том, что во многих случаях операция счета должна осуществляться с весьма большой скоростью, что вызывает значительные трудности при создании надежныхсчетчиков,Предлагаемый способ отличается от известного тем, что позволяетснизить скорость работы счетного устройства и повысить скорость кодирования, или увеличить число каналов в многоканальных линияхсвязи. Это достигается тем, что из пакета импульсов с помощью линиизадержки и схемы антисовпадений выделяют последний импульс, одновременно с помощью другой схемы антисовпадений и линии задержки частота следования импульсов пакета уменьшается в соответствующее число раз. С помощью нескольких схем совпадений определя 1 отположение последнего импульса по отношению к последнему импульсу поделенной последовательности, причем значения последних разрядов кодовой комбинации определяют на выходе схем совпадений.Сущность предлагаемого способа поясняется блок-схемой, изображенной на чертеже и состоит в следующем.1Пакет импульсов с периодом Т= следования поступает на)вход 1 устройства. К этому входу подключен вход 2 схемы 3 антисовпадений, выход которой соединен с линией 4 задержки, создающей задержку периода. Выход лилии 4 задержки соединен со входом 5 схемы 3, Схема 8 антисовпадений выдает импульс на выход б в том слу145906чае, если входной импульс поступает только на вход 2, и не выдает его, если входные импульсы поступают на входы 2 и 5. Таким образом, на выходе 6 схемы 3 последовательность импульсов имеет частоту следования /2 Пакет импульсов попадает также на вход 7 схемы 8 анти- совпадений, на вход 9 которой тот же пакет поступает с задержкой периода, осуществляемой линией 10 задержки. Схема 8 выдает импульс на выход 11 в том случае, если входной импульс поступает только на вход 9, и не выдает его, если импульсы поступают на входы 7 и 9, или только на вход 7. Таким образом, на выходе 11 схемы 8 появится только один импульс, задержанный на время периода по отношению к последнему импульсу пакета. Точки 11 и 12 соединены с двумя входами схемы 13 совпадений, которая выдает импульс на выход 14 только в том случае, если импульсы поступают на оба входа. Схема 13 совпадений соединена со входом триггерной ячейки 15. Эта ячейка после окончания операции кодирования переводится в исходное состояние 0, если же на ее вход поступает импульс, то она переключается в состояние 1. Состояние триггерной ячейки к моменту окончания операции кодирования определяет значение последнего разряда кодовой комбинации, Значения остальных разрядов кодовой комбинации определяются в результате счета последовательности импульсов на выходе б с помощью счетного устройства 1 б.Таким образом, описанная схема позволяет уменьшить скорость работы счетного устройства в два раза. Если аналогичное устройство включить на входе счетчика в точке 17 и заменить в нем линии задержки, то можно уменьшить скорость счета в четыре раза и т. д,В заключении Министерства связи СССР отмечается полезность способа и возможность его использования в разработках, проводимых в НИИ Министерства.Предмет изобретенияСпособ преобразования сигналов связи в последовательность двоичных импульсов с преобразованием мгновенных значенчй сигнала в пакет импульсов с последующим подсчетом их числа при помощи счетчиков, о т л и ч а ю щ и й с я тем, что, с целью снижения скорости работы счетного устройства или увеличения скорости кодирования, из пакета импульсов с помощью линии задержки и схемы антисовпадений выделяют последний импульс, одновременно с помощью другой схемы антисовпадений и линии задержки частота следования импульсов пакета уменьшается в соответствующее количество раз, а с помощью нескольких схем совпадений определяют положение последнего импульса по отношению к последнему импульсу поделенной последовательности, причем значения последних разрядов кодовой комбинации определяют на выходе схем совпадений.Ло 145906Составитель Л, 3 Рубинчик Редактор М. П. Золотарев Техред Т. П, Курилко Корректор Н. А, Косаковская Поди. к печ, 23.1.62 г. Формат бум. 70 Х 108/а Объем 0,26 изд. л. Зак. 2894 Тираж 800 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер д. 2/6.Типография ЦБТИ, Москва, Петровка, 14.

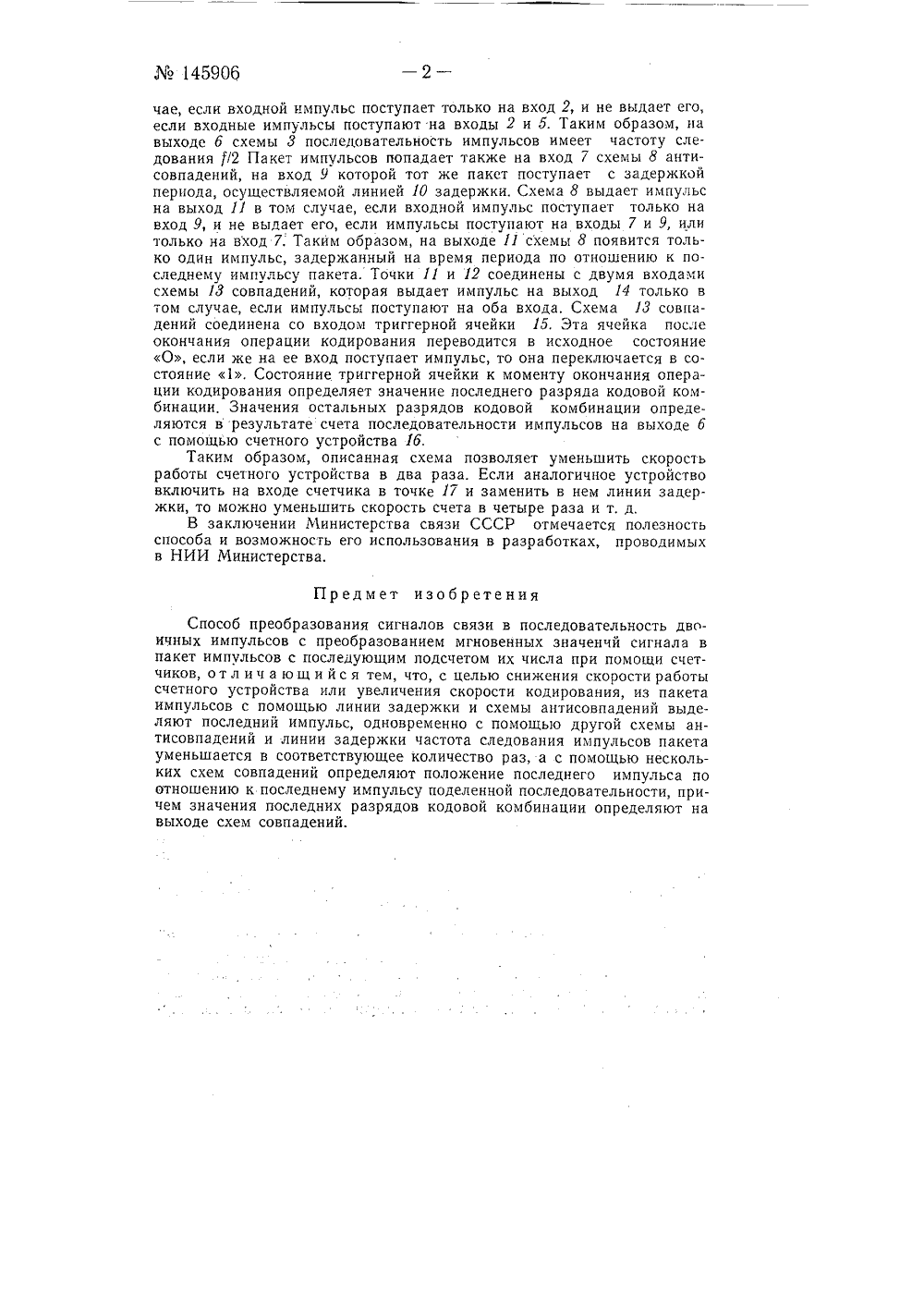

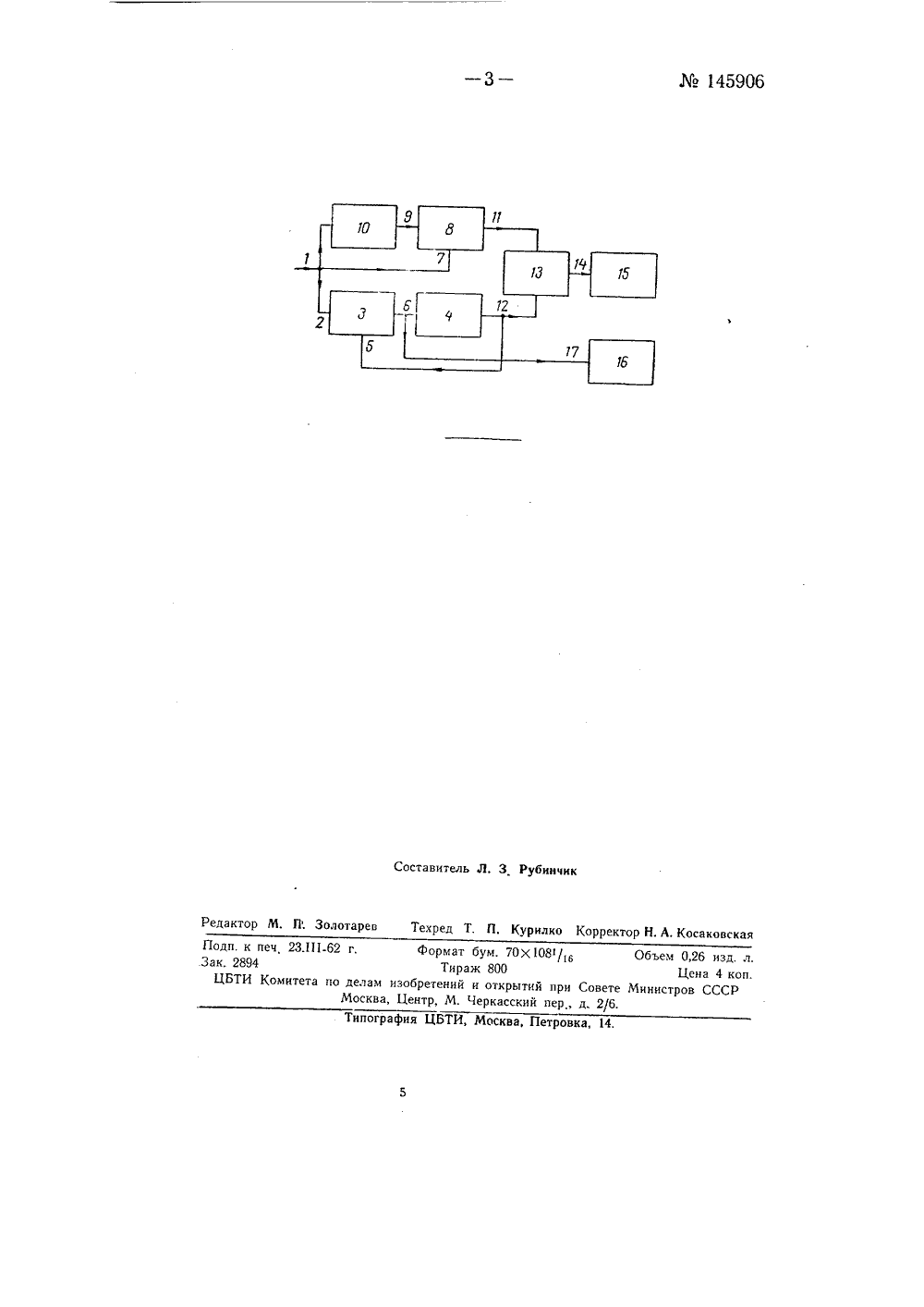

Смотреть

Заявка

722077, 16.03.1961

Штейн В. М

МПК / Метки

МПК: H03K 5/13

Метки: двоичных, импульсов, последовательность, преобразования, связи, сигналов

Опубликовано: 01.01.1962
