Устройство для генерирования сигналов со спектром заданной формы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 146772
Автор: Полыковский
Текст

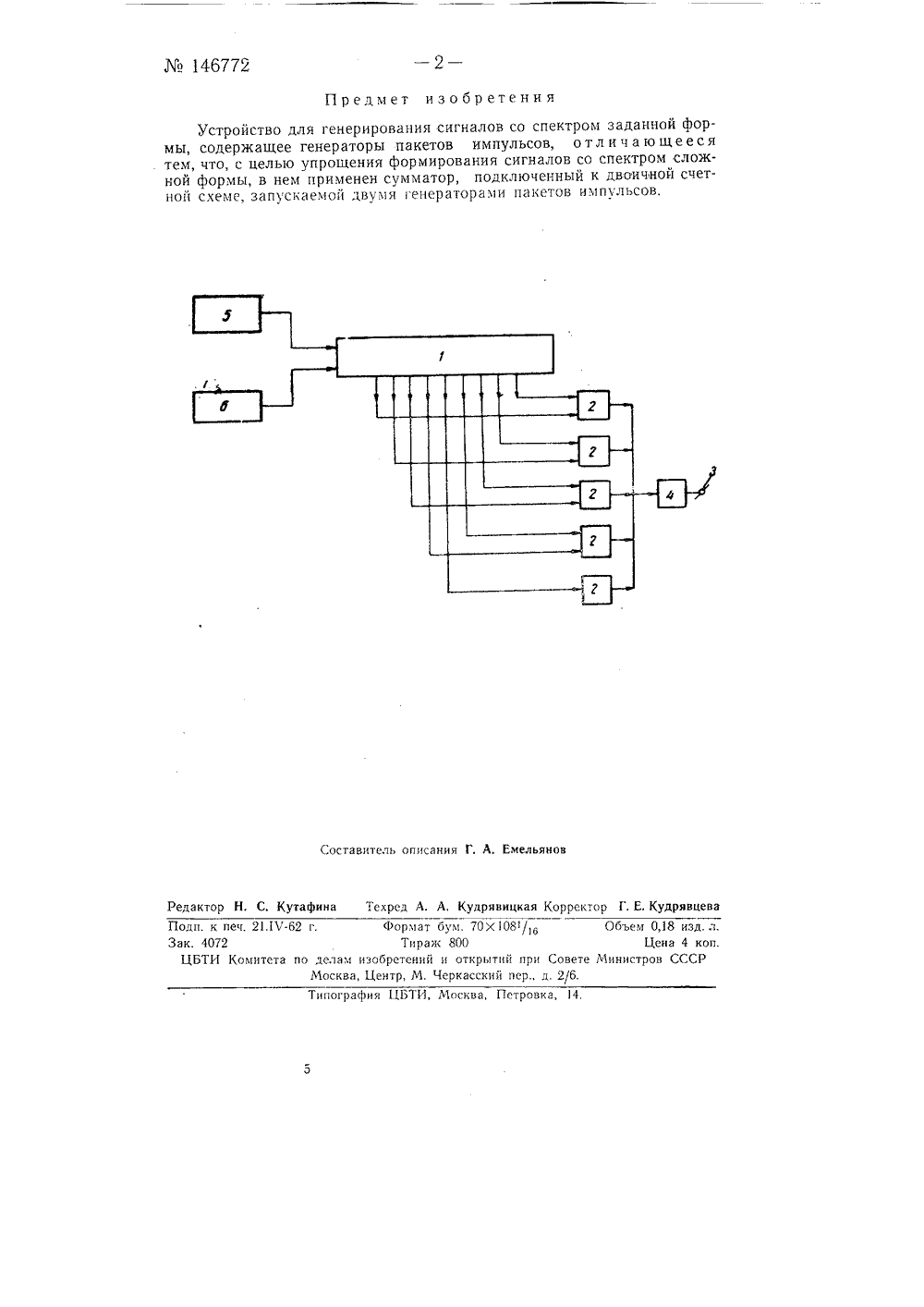

Подписная группа 1 у 0 86 А. М. Полыковский УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ СИГНАЛОВ СО СПЕКТРОМ ЗАДАННОЙ ФОРМЫЗаявлено 19 октября 1959 г. за641569/26 в Комитет по делам изобретений и открь 1 тнй при Совете К.иниетров СССРОпубликовано в Ькзллетене изобретений9 за 1962 г. Устройства для генерирования сигналов со спектром заданной формы известны. Однако известные устройства сложны и выбор формы спектра в них ограничен.В отличие от известных в описываемом устройстве используется сумматор, подключенный к двоичной счетной схеме, запускаемой от двух импульсных генераторов Это дает возможность упростить формирование сигналов со спектром сложной формы.Блок-схема описываемого устройства представлена на чертеже Устройство состоит из двоичной счетной схемы, запускаемой двумя генераторами пакетов импульсов, и ряда сумматоров.Двоичная счетная схема 1 обеспечивает получение импульсов, разделенных интервалами времени М. Попарно импульсы с различным временным сдвигом поступают на сумматоры - регуляторы 2 С помощью сумматоров-регуляторов достигается возможность изменения амплитуды любой из гармонических составляющих спектра пакета импульсов. Тем самым удобно регулируется форма огибающей спектра на выходе 3 общего сумматора 4. В случае необходимости может быть применена электрическая регулировка величины амплитуды гармонических составляющих, т е. электрическая регулировка формы огибающей генерируемого спектра.Двоичная счетная схема запускается двумя генераторами 5 и 6 пакетов импульсов. Интервалы времени между импульсамн, поступающими на вход счетной схемы 1 с генератора 5, определяют период гармоник огибающих спектров, получаемых на выходах сумматоров-регуляторов 2, Интервалы времени между импульсами генератора 6 определяют частотные интервалы между спектральными линиями, заполняющими генерируемый спектр.14 б 772Предмет изобретенияУстройство для генерирования сигналов со спектром заданной формы, содержащее генераторы пакетов импульсов, отличающееся тем, что, с целью упрощения формирования сигналов со спектром сложной формы, в нем применен сумматор, подключенный к двоичной счетной схеме, запускаемой двумя генераторами пакетов импульсов,Составитель описания Г. А. Емельянов Редактор Н, С, Кутафина Техред А, А, Кудрявицкая Корректор Г. Е. Кудрявцева Подп. к печ. 21.1 Ч.62 г. Формат бум. 70 Х 1081/, Объем 0,18 изд. л. Зак. 4072 Тираж 800 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6. Типография ЦБТИ, Москва, Петровка, 14.
СмотретьЗаявка
641569, 19.10.1959
Полыковский А. М
МПК / Метки
МПК: H03K 4/00
Метки: генерирования, заданной, сигналов, спектром, формы
Опубликовано: 01.01.1962
Код ссылки
