Номер патента: 1420626

Опубликовано: 30.08.1988

Авторы: Бравер, Бурак, Верещак, Гарб, Фридберг

МПК: H01P 1/22

Метки: волноводный, поглотитель

...неравномерности ослабления в рабочем диапа 5 зоне частот. На фиг. 1 представлен волноводный поглотитель, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - диэлек трическая пластина с резистивной пленкой в форме прямоугольника.Волноводный поглотитель содержит отрезок 1 прямоугольного волновода, в диагональной плоскости которого расположена диэлектрическая пластина 2, снабженная согласующими скосами 3, и на поверхности которой нанесена резистивная пленка 4 в форме прямоугольника, ширина которого составляет 0,29 - 0,31 длины диагонали поперечного сечения отрезка 1 прямоугольного волновода, а поверхностное сопротивление резистивной пленки 4 составляет 270 -- 330 Ом/П ВолноводнЬй поглотитель работает следующим...

Номер патента: 1190242

Опубликовано: 07.11.1985

Авторы: Бравер, Гарб, Николаев

МПК: G01N 22/00

Метки: датчик, листовых, параметров

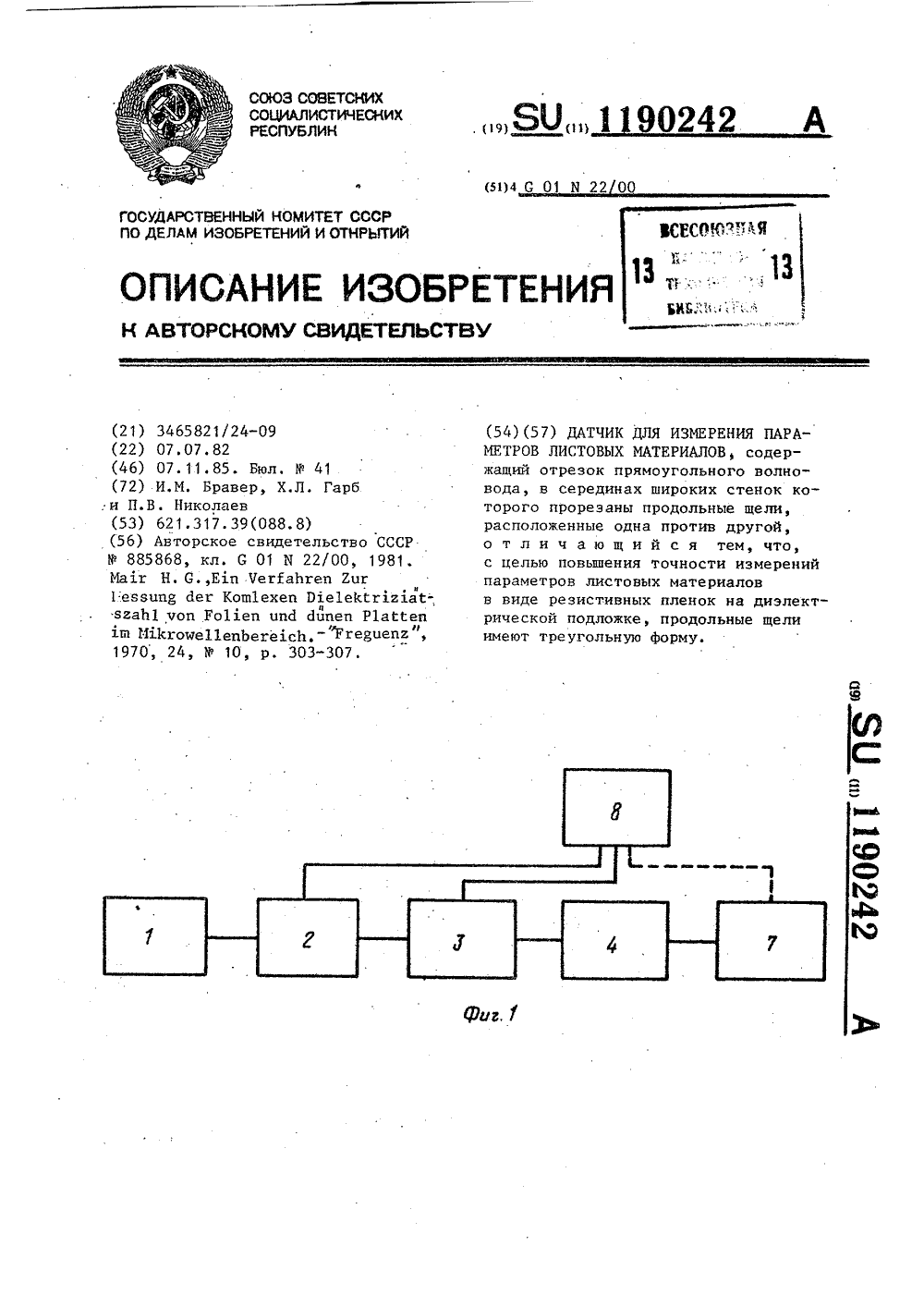

...измерений параметровлистовых материалов в виде резистивных пленок на диэлектрическойподложке,На фиг. 1 приведена структурная электрическая схема датчикадля измерения параметров листовыхматериалов; на фиг. 2. - конструкциядатчика для измерения параметровлистовых материалов; на фиг. 3 -график для определения поверхностного сопротивления.Устройство для измерения параметров листовых материалов содержитисточник 1 СВЧ-сигнала, направленный ответвитель 2 подающей волны,направленный ответвитель 3 отражен 190242 гной волны, датчик 4 для измеренияпараметров листовых материалов,выпопненный в виде отрезка прямоугольного волновода 5 с продольнымищелями 6, направленный ответвитель 7прошедший волны (или другой измери,тель ослабления), индикатор...

Номер патента: 1078507

Опубликовано: 07.03.1984

Авторы: Бравер, Гарб, Николаев

МПК: H01P 1/22

Метки: аттенюаторов, пластина, поглощающая, сверхвысокочастотных

...слой, покрывающий одну из ее сторон 2.Недостатком известной пластины являются большие габариты, необходимые для реализации требуемого затухания при малом КСВН,Цель изобретения - сокращение габаритов.Указанная цель достигается тем, что в поглощающей пластине для сверхвысоко- частотных аттенюаторов, содержащей диэлектрическую подложку и резистивный слой покрывающий одну из ее сторон, на другой стороне диэлектрической подложки в ее средней части нанесен дополнительно введенный резистивный слой.На фиг. 1 показана конструкция поглощающей пластины для СВЧ-аттенюаторов; на фиг. 2 - сечение А - А на фиг. 1.Поглощающая пластина для сверхвысокочастотных аттенюаторов содержит диэлектрическую подложку 1 и резистивный слой 2, покрывающий одну из...

Номер патента: 603152

Опубликовано: 15.04.1978

Авторы: Гарб, Малькевич

МПК: H04N 7/18

Метки: односточное, оптико-механическое, телевизионное

...выходу фотоэлектронного умножителя 4 и к входу воспроизводящего блока 7, состоит из последовательно включенных аналого-цифрового преобразователя 15 9 блока 10 оперативной памяти и цифронадогового преобразователя 11, вторые входы которых подключены соответственно к четвертому, пятому и шестому выходам блока 8 синхронизации, причем оптико-ме ханический сканирующий блок 1, фотоэлект ронный умножитель 4 и объектив 5 составляют телевизионную камеру 12.Устройство работает следующим образом.25Сканирование изображения по строке осуществляется равномерным вращением поворотного зеркала 2, а сканирование по кадру - перемещением телевизионной камеры 12 относительно объекта наблюдения.ЗОИзображение наблюдаемого объекта с помощью равномернэ...

Номер патента: 599374

Опубликовано: 25.03.1978

Авторы: Гарб, Малькевич

МПК: H04N 5/16

Метки: белого, видеосигнале, стабилизации, уровня

...реверсивного счетчика импульсов изменяется на единицу младшего разряда. Такое же значение кода устанавливается и на соответствующих выходах двоичного счетчика 9. Через блок задержки 7 тот же строчной импульс поступает на вход триггера 5, изменяет его состояние, определяя тем самым начало управляющего импульса (импульса экспозиции), В этот момент разрешающий уровень с выхода триггера 5 открывает элемент И 6, импульсы тактовой частоты п 1 р проходят на двоичный счетчик 9 и заполняют его. Момент заполнения двоичного счетчика фиксируется дешифратором 8, в котором формируется импульс, возврагцаюший триггер 5 в исходное состояние и определяющий конец управляющего импульса (длительность экспозиции). Кроме того, запрещающий уровень с выхода...

Номер патента: 537457

Опубликовано: 30.11.1976

Авторы: Гарб, Панкратов

МПК: H04N 5/06

Метки: передачи, сигналов, синхронизации

...передавать сигнал коррекции цвета в системе 20 цветного телевидения СЕКАМ и недостаточно защищено от кратковременных прерываний и импульсных помех.Целью изобретения является передача сигнала коррекции цвета цветного телевидения 25 СЕКАМ и защита устройства от кратковременных прерываний и импульсных помех.Поставленная цель достигается тем, что в известном устройстве на передающей стороне между делителем частоты в и раз и амплитуд ным модулятором включен дополнительный амплитудный модулятор, на вход которого подан сигнал коррекции цвета, а на приемной стороне к выходу ПФ подключены дополнительный АД и секционированная линия задержки (ЛЗ), вход и выходы которой соединены с сумматором, выход которого через амплитудный ограничитель соединен...

Номер патента: 445994

Опубликовано: 05.10.1974

Автор: Гарб

МПК: H04N 5/04

Метки: sekam, видеосигнала, внешних, источников, синхронизации, системе, телевидения, цветного

...импульса коррекциифазы коммутирующих импульсов, генератор18 импульсов, коммутирующих цветоразно-,стные сигналы,Видеосигнал от внешнего источника поступает по телевизионному каналу связи 19 на селектор 1, с выхода котороговнешние строчные синхронизирующие импульсы попадают на импульсно-фазовый детектор 2, внешние кадровые синхронизирующие импульсы-на компаратор фазы кадроЗО вых импульсов 6, а внешние импульсы опоз=навания цвета - на компаратор фазы сигналов опознавания цвета 8,На второй вход детектора 2 поступают Збместные строчные синхронизирующие импульсы. Выход детектора через фильтр ниж-,них частот 3, генератор частотно-модулированных колебаний 4, амплитудный модуля.:тор 5 и телефонный канал связи 20 сое-= 4 Одинен со входами...

Номер патента: 349048

Опубликовано: 01.01.1972

Авторы: Гарб, Фель, Фридберг

МПК: H01P 5/18

Метки: гармоник, мощности, ответвитель, пространственных, частотных

...она тем, что в предлагаемом ответвптеле каждый элемент направленной связи выполнен в виде продольной системы щелей, прорезаццык в общей стенке отрезка мцоговолнового волцовода, нагруженной на конце коаксиальцой 20 линии под углом 57 к их продольным осям.На фиг. 1 изображено поперечное сечение предлагаемого ответвителя; на фиг. 2 - широкая стенка ответвцтеля (вид сверку); ца фиг. 3 - продольное сечение коаксиального 25 волновода-отборника.Исследуемый волновод подключают к волноводу стандартного сечения 1 (фиг. 1 и 2), который соединен элементами связи 2 (фиг. 2 и 3) с коаксиальными отборниками 3 30(фиг. 1 - 3), расположенцымц параллельно его оси, Каждый элемсцт связи представляет собой продольную систему цз шести узкик прямоугольцык...

Номер патента: 334612

Опубликовано: 01.01.1972

Авторы: Гарб, Патекгяо, Тропа, Фель

МПК: H01P 5/16

Метки: волноводный, гармоник, многомодовой, мощности, ответвитель, пространственных, частотных

...которые расположены в одном его сечении симметрично относительно продольной оси.На фиг. 1 приведено предлагаемое устройство, вид в продольном разрезе; на фиг. 2 - график зависимости среднего переходного ослабления волн, распространяющихся в многоволновом ,волноводе, от длины волны. Исследуемыи волновод подключаетсяк многоволновому волноводу 1, в широких стенках которого сделаны цилиндрические вставки 2 со щелями 3.5 С помощью электроприне показан) и редукторавставки 2 приводятся восвоей оси. Прямоугольныеники 5 и б являются однпазоне второй гармоники мновода 1.Волноводы-отборники связаны с многоволновым волноводом по широкой стенке,и расположены под углом к нему. Чтобы избежать влияния интерференции волн разных типов на точность...

Номер патента: 234467

Опубликовано: 01.01.1969

Авторы: Гарб, Растатурина

МПК: H03L 7/081

Метки: импульсных, синхронизации, фазовой

...дополнительно через делитель частоты и резонансный усилитель подключен к фазовращателю.20На чертеже изображена блок-схема предлагаемого устройства.На входе синхронизируемого генератора 1 включен мостовой фазовращатель 2. Одно из плеч этого фазовращателя выполнено в виде 25 регулируемой индуктивности 3. Посредством элемента 4 индуктивной связи регулируемая индуктивность 3 соединена с фильтром 5 низкой частоты, вход которого подключен к фазовому детектору б. Один вход детектора б сое динен с выходом генератора 1, а второи - с генератором 7 опорного сигнала. Генератор 7 через делитель частоты 8 и резонансный усилитель 9 соединен с фазовращателем 2,При помощи делителя частоты 8 и резонансного усилителя 9 формируется напряжение тг-ной...

Номер патента: 185967

Опубликовано: 01.01.1966

Авторы: Гарб, Клепацка, Цепелевич

МПК: H04L 27/10

Метки: манипуляцией, переключения, системах, частот, частотной

...канала с высокими скоростями передачи (до 4000 бод и выше).Сущность предлагаемого способа заключается в том, что частотная манипуляция осуществляется путем переключения когерентных (или просто высокостабильных) частот в моменты времени, соответствующие определенной разности фаз между высокочастотными колебаниями.Работа способа будет пояснена на примере работы блок-схемы (см. чертеж).Генераторы 1 и 2 выдают переключаемые частоты , и е, причем интервал переключелпия равен , где и - целое число. Смт,Лситель 3 выдает сигнал, соответству й разностной частоте т - в.Для установки оптимального момента манипуляции, т. е, оптимальной разности фаз сигналов частоты т и входной последовательности импульсов, содержащих информацию и...

Номер патента: 144528

Опубликовано: 01.01.1962

Автор: Гарб

МПК: H03K 7/08

Метки: амплитуд, импульсов, периодических, усреднения, флюктуации

...Текред А. Л. Резник Корректор И. А, Шпынева Подь. к печ. 30,-62 гЗак. 642 Формат бум, 70 Х 1081/в Тираж 760 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва Петровка, 14.импульсов, производят суммирование значений амплитуд и следующих один за другим импульсов, например, при помощи коммутируемых параллельно-включенных ступенчатых накопителей, начиная суммирование в каждом последующем накопителе через отрезок времени, равный периоду следования импульсов, а результирующие усредненные значения снимают с оощего выхода, к которому последовательно, например, при помощи кольцевого...
