Статический триггер
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 145622
Автор: Гурвич
Текст

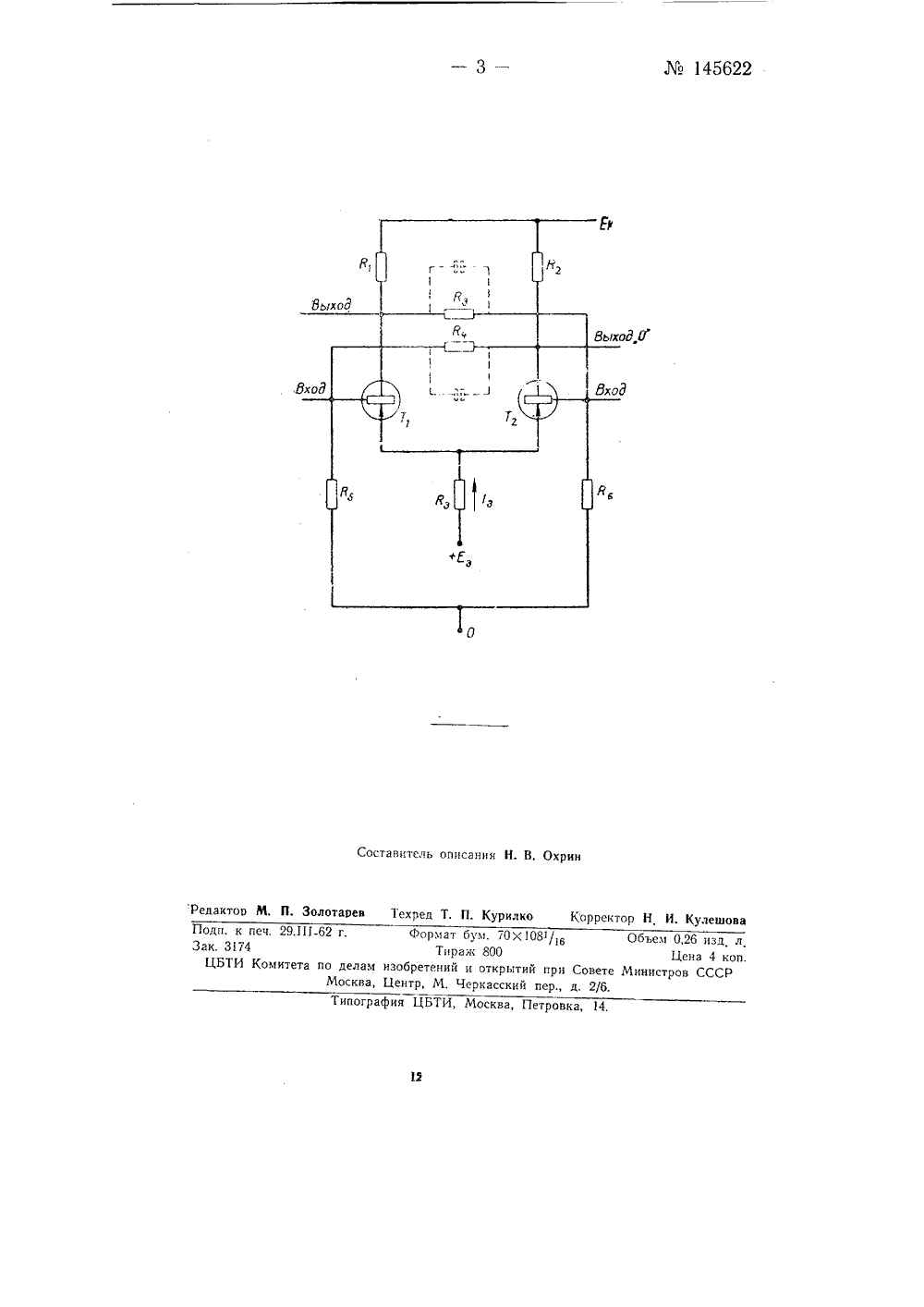

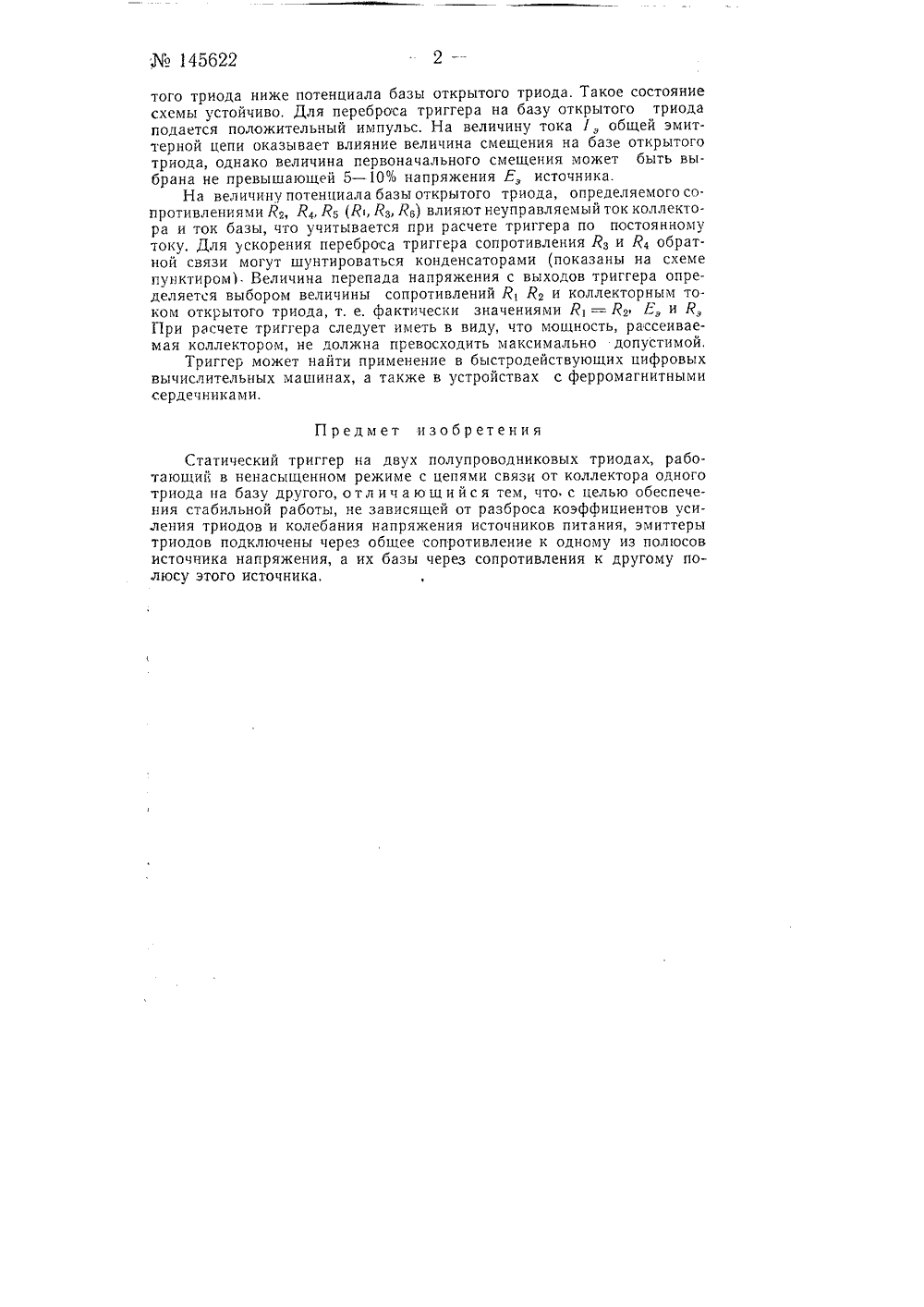

Мо 145622 ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗаявлено 3 февраля 1961 г. за699223/26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений6 за 1962 г. Настоящее изобретение относится к статическим триггерам на полупроводниковых триодах, работающих в ненасыщенном режиме.Предлагаемый триггер отличается от известных тем, что эмиттеры триодов подключены через общее сопротивление к одному из полюсов источника напряжения, а их базы через сопротивления к другому по. люсу этого источника.Такое выполнение триггера позволяет обеспечить стабильность его работы, не зависящую от разброса коэффициентов усиления триодов и колебания напряжения источников питания, а также позволяет обеспечить помехоустойчивость и экономичность триггера.Схема статического триггера сочетает достоинство схемы насыщенного триггера (простота схемы и независимость перепада выходного напряжения от коэффициента усиления триода) и достоинство схемы ненасыщенного триггера - его быстродействие Действие схемы обусловлено введением сопротывления смещения на базы обоих триодов и сопротивлений обратной связи с коллектора каждого триода на базу другого.На чертеже изображена схема триггера.В общую эмиттерную цепь двух триодов включен генератор тока. образованный источником напряжения Е, и сопротивлением Я,. В отличие от несимметричной схемы на базы обоих триодов при отключенном источнике напряжения Е, подается одинаковое смещение относительно точки О. Работа триггерной схемы обусловлена введением сопротивлений Рз=Яа смещения и сопротивлений Рз=Р 4 обратной связи. Ток 1, общей эмиттерной цепи протекает через эмиттерный переход того из триодов, потенциал базы которого выше При протекании коллекторного тока (который при открытом триоде практически равен току 7, общей эмиттерной цепи) через один из триодов потенциал базы закры145622того триода ниже потенциала базы открытого триода. Такое состояние схемы устойчиво, Для переброса триггера на базу открытого триода подается положительный импульс. На величину тока 1, общей эмиттерной цепи оказывает влияние величина смещения на базе открытого триода, однако величина первоначального смещения может быть выбрана не превышающей 5 - 10% напряжения Е, источника.На величину потенциала базы открытого триода, определяемого сопротивлениями Рг, Р 4, Рь Фь 0 з Р 6) влияют неуправляемый ток коллектора и ток базы, что учитывается при расчете триггера по постоянному току. Для ускорения переброса триггера сопротивления Р, и Я 4 обратной связи могут шунтироваться конденсаторами (показаны на схеме пунктиром) Величина перепада напряжения с выходов триггера определяется выбором величины сопротивлений Р, Р и коллекторным током открытого триода, т. е. фактически значениями Р, = Я Е, и Я, При расчете триггера следует иметь в виду, что мощность, рассеиваемая коллектором, не должна превосходить максимально допустимой.Триггер может найти применение в быстродействующих цифровых вычислительных машинах, а также в устройствах с ферромагнитными сердечниками.Предмет изобретенияСтатический триггер на двух полупроводниковых триодах, работающик в ненасыщенном режиме с цепями связи от коллектора одного триода на базу другого, отл и ч а ю щ и й с я тем, что, с целью обеспечения стабильной работы, не зависящей от разброса коэффициентов усиления триодов и колебания напряжения источников питания, эмиттеры триодов подключены через общее сопротивление к одному из полюсов источника напряжения, а их базы через сопротивления к другому полюсу этого источника,145622 од.О Редактоо олотапев Техред Т. П. Курилко Корректор Н И. Кулеш ипография ЦБТИ, Москва, Петровка, 14. Составитель описания Н. В. Охрин Формат бум. ТОХ 108/1 вТираж 800ам изобретений и открытий при Со ва, Центр, М. Черкасский пер., д. дп. к печ. 29.111-62 г.. 374 БТИ Комитета по де Мос
СмотретьЗаявка
699223, 03.02.1961
Гурвич Е. И
МПК / Метки
МПК: H03K 3/286
Метки: статический, триггер
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-145622-staticheskijj-trigger.html" target="_blank" rel="follow" title="База патентов СССР">Статический триггер</a>
