H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 1336192

Опубликовано: 07.09.1987

Автор: Кривошеин

МПК: H03B 29/00

Метки: генератор, сигналов, случайных

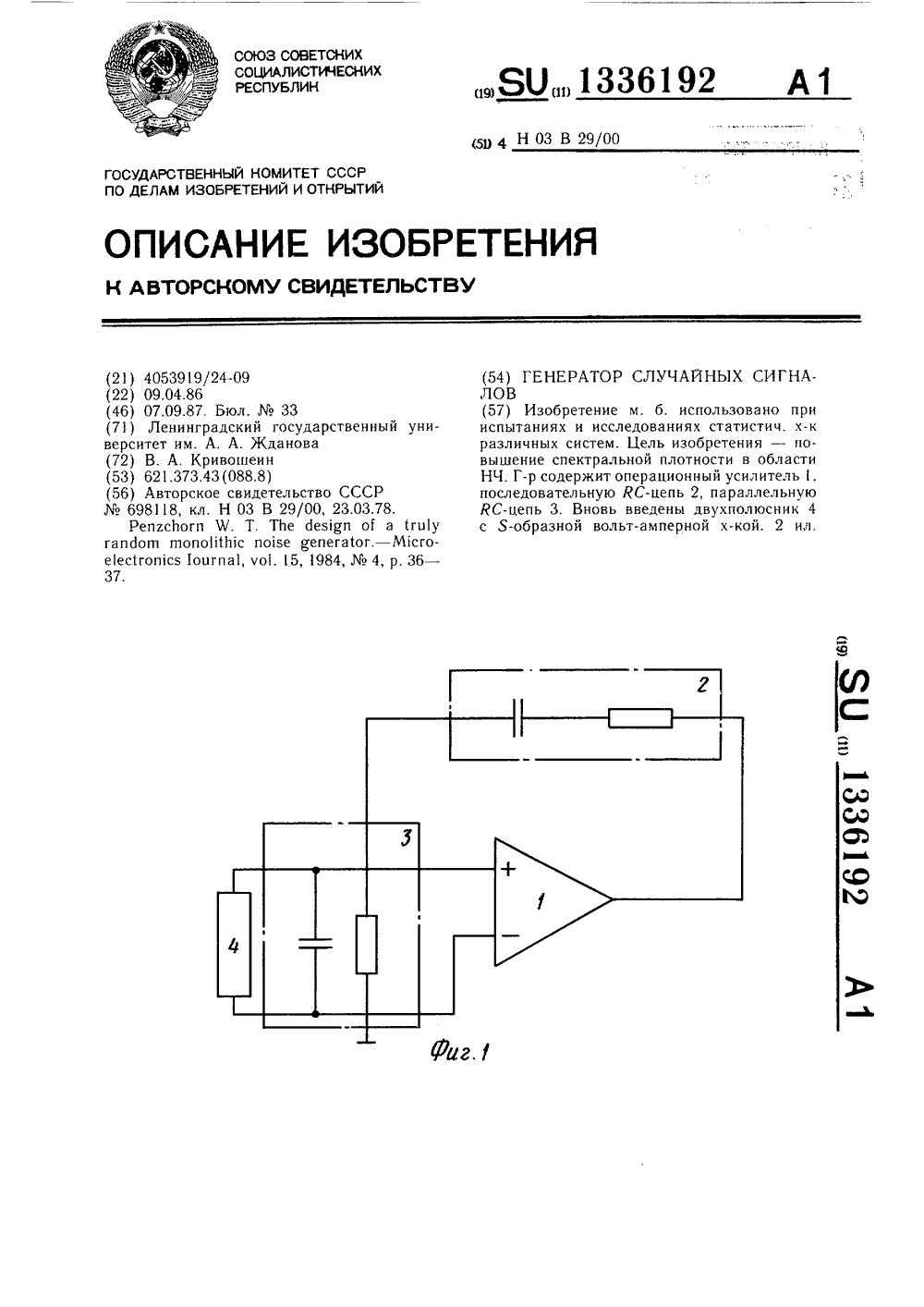

...структурная электрическая схема генератора случайных сигналов; на фиг. 2 - схема двухполюсника с 5-образной вольт-амперной характеристикой.Генератор случайных сигналов содержит (фиг. 1) операционный усилитель 1, последовательную йС-цепь 2, параллельную КС-цепь 3 и двухполюсник 4 с 5-образной вольт-амперной характеристикой. Двухполюсник 4 содержит (фиг. 2) транзисторы 5 и 6.Генератор работает следующим образом.После включения источника питания на выходе операционного усилителя 1, охваченного цепью положительной обратной связи через последовательную КС-цепь 2 и параллельную КС-цепь 3, возникают нарастающие колебания. Пока амплитуда напряжения на конденсаторе параллельной КС-цепи 3 меньше величины напряжения первого перегиба Я-образной...

Номер патента: 1337146

Опубликовано: 15.09.1987

Авторы: Ацута, Рязанов, Федорченко, Харламенков, Ширяев

МПК: B06B 1/00, H03B 5/40

Метки: генератор, ультразвуковой

...2.В режиме нормальной работы напряжение на выходе 15 таймера 14 превышает уровень выходного сигнала эадатчика 17 мощности. Результат их сравнения на компараторе 18 представляет собой прямоугольные импульсы длительностью С . В свою очередь, триггер 21 переключается импульсами, поступающими на его вход с выхода 16 таймера 14. Схемы 19 и 20 на своих выходах формируют результат логического умножения выходного сигнала компаратора 18 и выходного сигнала триггера 21 . На первичной обмотке согласующего трансформатора 12,включенной между ныходами схем 19 и 20, формируется сигнал управления транзисторами 6 и 7 сдвоенного однотактного преобразователя, Полный цикл работы устройства состоит из четырех времекных интервалов (фиг.2). На...

Номер патента: 1337984

Опубликовано: 15.09.1987

Авторы: Петров, Судаков

МПК: H03B 5/32

Метки: генератор, кварцевый

...8 связи,кварцевый резонатор 9, нагрузочныйЬС-контур 1 О, нагрузку 11.Кварцевый генератор работает следующим образом.В нагрузочном ЬС-контуре 10 выделяются электрические колебания, которые поступают в нагрузку 11, Крометого, с нагрузочного ЬС-контура 10снимаются два противофазных сигнала,один из которых подается на вход активной части 3 - базу первого транзистора 5, а другой через элемент8 связи и кварцевый резонатор 9 - науправляющий вход элемента 7, которыйобеспечивает протекание тока базывторого транзистора 6 на время запирающей полуволны напряжения возбуждения. При этом происходит генерация на частоте, соответствующей последовательному резонансу кварцевого резонатора 9, так как на этой частоте обеспечивается наименьшее затухание...

Номер патента: 1337985

Опубликовано: 15.09.1987

Авторы: Алтухов, Галченков, Кукушкин, Персиков, Соляков, Шестаков

МПК: H03B 7/14

Метки: генератор

...к радиотехнике и может быть использовано в радиопередающих устройствах.Цель изобретения - увеличение устойчивости генерации.На фиг. 1 изображен генератор, поперечное сечение, на фиг.2 - то же, вид сверху.Генератор содержит цилиндрический о резонатор 1, выполненный на типе волны Н , последовательно соединенные секции 2, кольцевые прокладки 3 иэ поглощающего материала, полупроводниковые генераторные диоды 4, установ ленные в среднем сечении каждой секции 2, элемент 5 связи цилиндрического резонатора 1 с нагрузкой, элемент 6 настройки.Генератор работает следующим об О разом.При подаче на полупроводниковые диоды 4 напряжения питания в цилиндрическом резонаторе 1 возбуждается волна типа Н о,. За счет выбора длины 25 каждой иэ...

Номер патента: 1337986

Опубликовано: 15.09.1987

Авторы: Гоняев, Коломойцев, Самойлов, Соколовский

МПК: H03B 7/14

Метки: генератор

...СВЧ и может быть использовано в качестве передающего устройства в ближней радиолокации.Цель изобретения - улучшение амплитудно-частотной характеристики при одновременном увеличении выходной мощности,На чертеже схематично представлен предлагаемый генератор.Генератор содержит отрезок 1 прямоугольного волновода, на узких стенках которого расположены первыми электродами первый и второй диоды 2 и 3 1 Ганна, вторые электроды которых соединены металлическим стержнем 4, третий диод 5 Ганна, соединенный катодным электродом с одной из широких стенок отрезка 1, а анодным электродом подключенный к середине металлического стержня 4, При этом соотношения между пролетными частотамии площадями поперечных сечений Б Б , Б первого, второго и тре В...

Номер патента: 1337987

Опубликовано: 15.09.1987

Авторы: Агальцова, Петров

МПК: H03B 7/14

Метки: генератор

...- увеличение мощности.На фиг.1 схематично представлен генератор; на фиг.2 - разрез А-А на фиг. 110Генератор содержит металлическое основание 1, диэлектрическую подложку 2, многоструктурный диод 3 с отрицательной проводимостью, который одним своим электродом размещен на металлическом основании 1, а его другой электрод 4 соединен с полосковой линией 5 передачи, полосковым резонатором 6 и дополнительными полосковыми резонаторами 7. При этом полосковая линия 5, полосковый резонатор 6 и дополнительные резонаторы 7 подключены равномерно по периметру другого электрода 4 многоструктурного диода 3,Генератор работает следующим об разом.При подаче на многоструктурцый диод 3 напряжения питания в его диодных структурах возбуждаются СВЧ...

Номер патента: 1337988

Опубликовано: 15.09.1987

Авторы: Иньков, Малышев, Преображенский

МПК: H03B 19/00

Метки: дискретный, умножитель, частоты

...(фиг.2),Двоичный код с выходов разрядов первого сумматора 11 и двоичный код с инверсных выходов разрядов первого счетчика 4 поступают на соответствующие входы второго сумматора 12, с выходов которого информация переписывается во второй регистр 8 (фиг,2 Р). Уровень "0" на управляющем входе вычитающего счетчика 6 соответствует режиму записи информации (иэ регистра 8), а уровень "1" соответствует режиму вычитания, т,е. до П 1-го импульса, выделенного регистром 10, вычитающий счетчик 6 находится в режиме записи кода (фиг.2 ), а с приходом г-го импульса КК-триггер 14 устанавливается в "1" и переводит вычитающий счетчик 6 в режим вычитания, На счетный вход вычитающего счетчика 6 подается (с выхода первого элемента И 19) сигнал, в котором...

Номер патента: 1337989

Опубликовано: 15.09.1987

Авторы: Белов, Гордонов, Гуревич, Никитин, Хотякова

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...введением такой же задержки кода в блоке 4 регистров.Введение регистра 13 сдвига, задерживающего сигнал переполнения блока 3 сумматоров на ш тактов, позволяет открыть первый ключ через время7989 530 выходом второго управляемого генератора тока, выход второго ключа объединен с первым выводом конденсатора 35и подключен к выходу первого ключавторой вывод конденсатора соединен собщей шиной, кодоный вход второго управляемого генератора тока объединенс кодовым входом блока сумматоров иподсоединен к выходу блока установкикода частоты, выход генератора опорной частоты соединен с тактовым входом блока сумматоров, второй выходР-триггера подключен к управляющему 45входу первого ключа, выход компаратора соединен с вторым входом...

Номер патента: 1337990

Опубликовано: 15.09.1987

Авторы: Козлов, Никифоров

МПК: H03B 19/00

Метки: синтезатор, частот

...результате сигнал Ц(С) на выходе интегрирующего звена 5 по форме представляется отрезками прямых линий, причем на третьем временном интервале сигнал имеет постоянный наклон, так как (с 1-1) число постоянное.Значения функции О(с), взятые на третьем интервале, повторяются с периодом Т = Т х/(с 1-1) = Т Ь/а, где1Т, = -- период опорной импульснойопоследовательности / Поэтому частота импульсов /с(С) на выходе порогового элемента 6 постоянна и равнаЕ 0 а/Ь. Шаг сетки частот дГЕ,/Ь задается, таким образом, выбором значений опорной частоты Г, ителя импульсов коммутации и с тактовым входом регистра памяти и подклювателя импульсов коммутации и являго накапливающего сумматора и является входом первого перемножаемогосигнала синтезатора частот,...

Номер патента: 1337994

Опубликовано: 15.09.1987

Авторы: Зубка, Скоробогатов

МПК: H03B 19/10

Метки: балансный, удвоитель, частоты

...цепи,первый полевой тразистор подключен к первому входному плечу сумматора стоком и истоком соответственно к кон 25 Изобретение относится к радиотехнике и может быть использовано в радиопередающих, радиоприемных и радиоиэмерительных устройствах.5Цель изобретения - упрощение конструкции.На фиг. 1 представлена структурная схема балансного удвоителя частоты; на фиг. 2 - пример выполнения его конструкции.Балансный удвоитель частоты содержит входную согласующую цепь 1, первый и второй полевые тразисторы 2 и 3, сумматор 4, первый и второй проводники 5 и 6 первого отрезка линии передачи и третий и четвертый проводники 7 и 8 второго отрезка линии передачи, на которых выполнен сумматор 4, выходную согласующую цепь 9. Входная согласующая...

Номер патента: 1338041

Опубликовано: 15.09.1987

Авторы: Парков, Усик

МПК: H03B 19/00, H03K 12/00

Метки: импульсов, сигналов, синусоидальной, формы, число

...фазовращатель 2,вычитатель 3, второй выпрямитель 4, первый 5, второй 6, третий 7 компараторы, элемент ИЛИ 8.Преобразователь сигналов синусо идальной формы в число импульсов работает следующим образом.На вход выпрямителя 1 поступает синусоидальный сигнал (фиг. 2 а), который после выпрямления (фиг. 2 б) преобразуется в выпрямленный косинусоидальный путем сдвига по фазе на 90 н Фазовращателе 2 (фиг, 2 в, кривая 2). На выходе вычитателя 3 формируется разность выпрямленного синусоидального и выпрямпенного косинусоидального сигналов (фиг. 2 в, кри- вая 3). Разность этих сигналов выпрямляется выпрямителем 4 (фиг, 2 г, кривая 3). Таким образом, получается 40 группа из трех сигналов, которые попарно сравниваются компараторами 5-7 (фиг. 2 д, е, ж)...

Номер патента: 1341627

Опубликовано: 30.09.1987

Авторы: Видмер, Матеев, Цой

МПК: G06F 1/02, H03B 27/00

Метки: гармонического, генератор, трехфазного

...генератора 1 поступает на счетчик импульсная последовательность,частота которой может регулироваться.Текущий код счетчика 2 поступает на.адресные входы ПЗУ 3 и 4, в первом из которых хранятся коды функцииосинуса в пределах 0 - 180 с шагом,согласованным с масштабом, кодаСчетчика (в дальнейшем для определенности будем считать,что полупериодколебания соответствует 180 импульсам генератора 1). В ПЗУ хранятсяабсолютные значения ординат синуснойофункции, смещенной на 120 , .яхп (Ы -о120 ), с тем же шагом и тоже на интервале в полпериода.оСигналы ваап о 6 и я 1 п (с )преобразуются в аналоговую форму вЦАП 1 О и 1 соответственно.При поступлении на вход счетчика.2 120 го импульса срабатывает элемент И 6 и триггер 8 изменяет полярность...

Номер патента: 1343538

Опубликовано: 07.10.1987

Автор: Кулик

МПК: H03B 5/36

Метки: автогенератор, кварцевый

...емкостью второй затвор - исток двухзатворного полевого транзистора 1 и емкостью второго кварцевого резонатора 3 на частоте в области последовательного резонанса. Таким образом, баланс фаз для двух одновременно генерируемых частот выполняется на частотах несколько ниже частот30 коррелирована с током канала, а вторая с ним некоррелирована. Так какпервый 2 и второй 3 кварцевые резонаторы включены в цепь соответственно затвора и истока, то флуктуациичастот противоположны по фазе, в результате чего при выделении сигналас суммарной. частотой они компенсируются.Долговременная стабильность частоты кварцевого автогенератора обеспечивается путем выбора первого 2и второго 3 кварцевых резонаторов спротивоположными по знаку и равнымипо...

Номер патента: 1343539

Опубликовано: 07.10.1987

Автор: Зюзенков

МПК: H03B 19/00

Метки: умножитель, частоты

...больше частоты входного сигнала. На первые входы первого 12 и второго 13 усилителей с выходов соответственно первого 8 и второго 9 фильтров поступают опорные напряжения, значение которых зависит от скважности импульсов на прямом (фиг. 2 б) и инверсном выходах делителя 7 частоты, осуществляющего деление частоты входного сигнала на три. Если скважность импульсов на прямом и инверсном выходах делителя 7 частоты совпадает со скважностью импульсов на вторых выходах соответственно первого 5 и второго 6 ждущих мультивибраторов, то совпадают напряжения на выходах первого 8 и третьего 10 фильтров, а также на выходах второ 35392 25 30 35 40 45 50 5510 15 20 го 9 и четвертого 11 фильтров. Приизменении частоты входного сигналаизменяется...

Номер патента: 1343540

Опубликовано: 07.10.1987

Авторы: Брайко, Карасинский, Мирфайзиев, Таранов, Щасливый

МПК: H03B 27/00

Метки: генератор, полигармонических, сигналов, трехфазный

...сигнал, и далее черезвторой блок 17 постоянного запоминания эти коды поступают на информационные входы масштабирующих ЦАП 18,Затем с выходов первого регистра 16 памяти во второй блок 15 оперативного запоминания производится запись кодов последовательностей сдвига Лаз, определяющих последовательность взаимного сдвига Фаз Формируе - мых трехфазных полигармонических сигналов, при этом коды приращений фаз поступают на первый вход второго сумматора 14 и с выхода второго блока 17 10 постоянного запоминания преобразованная последовательность кодов подается на входы масштабирующих ЦАП 19,.,19 20 .,20Опорное напряжение на опорные входы ЦАП 2020. 20 поступает с выхода источника 22 опорного напряжения, при этом для осуществления режима...

Номер патента: 1343541

Опубликовано: 07.10.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03B 27/00

Метки: генератор, трехфазный, цифровой

...счетчика 3 поступают насчетные входы второго 6 и третьего 8счетчиков, каждый раз изменяя их состояние на единицу. Суммарный коэффициент пересчета счетчиков 6 и 8 равен числу уровней дискретизации выходного синусоидального сигнала запериод.На выходах первого мультиплексора 9 в первые три такта устанавливаются значения кода с разрядных выходов счетчика 8, а в последующие три 45такта - значения кодов с разрядныхвыходов счетчика 6. Эти значения кодов устанавливаются соответственно впервом и четвертом тактах на выходахвторого мультиплексора 15, работойкоторого управляют первый и второйразрядные выходы счетчика 3.Во втором, пятом, третьем и шестом тактах значение кода на выходахвторого мультиплексора 15 определяет блок 14 формирования, в...

Номер патента: 1345303

Опубликовано: 15.10.1987

Авторы: Зубка, Лаурс, Скоробогатов

МПК: H03B 5/18

Метки: генератор, перестройкой, частоты, электронной

...выражение суммарного сдвига фазыв кольцес =2 180 + 180 -+ 180 или при условии генерации- п 360 (3) где- Фазовый сдвиг, вносимый первой Фазосдвигающей цепью 3, который равен360 1Ч = (4)Сравнивая выражения (2) и (3) и учитывая, чо величины р именьоЭ 4 ше 90 , можно сделать вывод, что в рассмотренном первом состоянии устанавливаются условия возникновения более низкой частоты генерации Р, а во втором состоянии - более высокой частоты генерации Рг, Таким образом, изменяя противофазно коэффициенты усиления первого и второго регулируемых усилителей 5, 6, можно плавно изменять частоту генерации от Р до РВ предлагаемом генераторе с электронной перестройкой частоты возможна перестройка частоты генерации в полосе частот порядка октавы.Длины...

Номер патента: 1345304

Опубликовано: 15.10.1987

Авторы: Боровский, Нижегольский, Олигов, Петрунин

МПК: H03B 19/00

Метки: колебаний, синусоидальных, умножитель, частоты, четное, число

...сигнала и сигналаумножаемой частоты,На фиг.1 приведена структурнаяэлектрическая схема умножителя частоты,синусоидальных колебаний в четноечисло раэ; на фиг.2 а - ж - временные диаграммы, поясняющие его работу,Умножитель частоты синусоидальныхколебаний в четное число раэ содержитгенератор 1 синусоидальных сигналов,Фазорасщепитель 2, четырехквадратные перемножители 3, - 3) напряжений, Фаэовращатели 4 - 4)4, усилители-ограничители 5 - 5 и выходнойсумматор 6,Умножитель частоты синусоидальных колебаний в четное число раз работает следующим образом,Коэффициент полезного действия умножителя частоты синусоидальных колебаний в четное число раз, определяемый как отношение мощности кочетырехквадратных перемножителей 3 З получается напряжение ц...

Номер патента: 1345305

Опубликовано: 15.10.1987

Авторы: Иванов, Петров, Чулошников

МПК: H03B 19/00

Метки: импульсов, следования, умножитель, частоты

...на вход управляемого делителя 16, вызывает ега переполнение, в резуль ате чего на еговыходе формируется короткий импульс,который поступает на выход умножителя частоты следования импульсов, атакже через третий элемент 4 задержки на второй управляющий вход регистр;- 12 для считывания кода числа Н 2из регистра 12 в управпяемый делигелт: 16, з 1345305Таким образом, смена кода периода выходной последовательности импульсов происходит только после формирования выходного импульса, а преобразуемый и преобразованньш периоды связаны (с учетом задержки на время Т 1 зависимостью Т (1) = Т /К(г.-Т )(4) 10- Н,(2 Т)/К Н:Т . (5)Отсюда видно, что ошибки округле -ния при вычислении текущего значенияН учитываются с противоположнымизнаками, а это значит, что...

Номер патента: 1347144

Опубликовано: 23.10.1987

Автор: Беренштейн

МПК: H03B 5/26

Метки: генератор, перестраиваемый

...5 управляемые 20 резистивные элементы (Фиг.2) имеют вход 8, выход 9 и дополнительный выход 10 и содержат первую группу 11 резисторов сопротивлением К, вторую группу 12 резисторов сопротивле нием 2 Е и группу 13 управляемых переключателей.Перестраиваемый КС-генератор рабо. тает следующим образом.Условие баланса амплитуд токов 30 обеспечивается выбором коэФфициента передачи усилителятока. Частота генерации задается Фазосдвигающей цепью, включающей первый 2 и второй Э конденсаторы и первый 4 и второй 5 управляемые резистивные элементы.Ток на входе 8 первого 4 и второго 5 управляемых резистивных элементов равен сумме токов, вытекающих из выхода 9 и дополнительного выхода 10. 40 Посредством первого 6 и второго 7 повторителей тока ток,...

Номер патента: 1347145

Опубликовано: 23.10.1987

Автор: Загнетов

МПК: H03B 19/00

Метки: синтезатор, частоты

...логическими формулами,связывающими входные логические сигналы 31, С 1, 32, С 2 и сигналы тактовой частоты С с выходными сигналамиформирователя 4 3 и С:С = Г С + СЗ+ С 2 + С+ СЗ С 2 + .+ С 1 + (СЗ С 2) ф 31,где Сз = Д С 2+ (С 1 + СЗ)зэ = Д 32Д - оператор задержки на такт;+ -- операции соответственно логического умножения, сложенияи отрицания.Таблица истинности указанных логических функций имеет следующий вид:/ Номер С СЗ С 2 С 3 СЗ 0 0 0 О 0 Х1 0 О 1 1 322 0 1 0 1 Зз3 0 1 1О . Х4 1 0 03150 13161 О О Х7 1 1 1 1 31П р и м ч а н и е: Сз=С 2 + (С 1 фСЗ).Знак Х означает, что значение логической величины несущестненно, 1347145Формирование сигналов 3 и С осуществляется следующим образом.При отсутствии переполнения первого НС 2, что...

Номер патента: 1350806

Опубликовано: 07.11.1987

Авторы: Кириченко, Логвиненко, Солодовник, Харьковский

МПК: H03B 9/12

Метки: генератор

...ПОДЯЧЕ ца 11 р;1;2 1 Г ;,З,тЯКТИВЦ 1,1 Й ПОЛУПОЗва",Ц 12 ЗВ . .1,12-В РЕЗОНЯНСНай СЦС 1 ЕтЗ 0.,;",", Зт;:Я 1 На",атрЕЗКОМ 2 С ПЕт)ИОи:тЕ;С; Си з,.11и АОЗЯЗИОП 1 ЯЧЕ Ст. ".2 тт 1 т-ОЕЗ.2 НЯ ГОР.2 М В Витте гГО 1,-,2., З.,; 1-,;тта;."-.призмы 5 возникя:от злек ;, 2:. - .2 тит:;,:.;колебания частага котарь х а тредегяется, в основном резая 1-сна. - яэта".21.1квазиоптического дизлект 121 " агорезонатора, в котово; ва б-,-. - ,. -,.,:калебания с Высоким азик;.г1 ь:ттъ 2.т 1 нДтЕКСОМ ИМЕЮЩИЕ ба 11 Ъ 21 уш,тоттр" я"1.С ". - .ПРИ ВЫОРЯННОЙ ШНОЯНЕ ГРЯ 1 Е 1 Птт;.1 цай прямой призмы 5. Необходимая зелцчц я связи до .тигяется установкой .ряци 6 правильной прямой приэ-.гы 5 парапл:-Льна второй широкой грани отрезка 2 и размещением от нее 2 Я...

Номер патента: 1350807

Опубликовано: 07.11.1987

Авторы: Кириченко, Логвиненко, Солодовник, Харьковский

МПК: H03B 9/12

Метки: генератор

...КВЯЗЕОПТЕчт.С кий ДиэлектРичский РеэонатЕР КОТС" рый Выполнен В Биде прямоц трехгряц. ной призмы 5 с равнсбедр-ными тре- УГОЛЬНИКЯМИ В ОСНОВЯНИЯХ СТОРЫЕ параллельны узким гпаням о Оезкя .31 ве грани т) и т поямой тре - ,грат.035 ПРИЗМЬ 5 С ОДИНЯКОВО", ИРг, Сй )ЯС". ЛОжЕНЫ НаКЛОННО К ВТОРОЙ 3;.051)л;) ни Отрезка 2 и к цим 3-ртем,33:.яо. 3 3;ь:. лические слои 8 и 9 соотвтстцецс я т 1)етья ее граееь 10 устянсВлепя РЯЛЛЕЛЬНО ВТОрои П)ироко т", Яцтл л гт:, ка 2. Ширина каждой гряец , ",. с прямой трехгранной прцэмь . Сосаеляет не менее десяти :Елин вол отрез- КЯ 2 т, Я ДИЭЛЕКТВИЧСК Р 51 Етт ОнДа .)100 ) Ь Рр КнаЗИОПтЦЧЕСКОГО ДИЭЛЕКТРИЧРСКОГО резонатора связана с углом Е гри НОваНИИ равНОбЕдрННОГ О ТГугЬЕтК;:. В ОСНОВЯНИЯХ ПРЯМОЙ т...

Номер патента: 1350808

Опубликовано: 07.11.1987

Авторы: Бычковский, Гапченко, Жилин, Лунев, Пиминов, Селянин, Чижик

МПК: H03B 19/00

Метки: частоты

...И ИсЧОГьэтсс ТС: ДГя управления коэффициец Том дел =ьия де" лиГеля 9, Одоврькен 0РЯБГЕ 1 ИЯ С ВЫХОДЯ. О 0 Ь" РОБЯ ТЕ",Я Ц С таиаБЛИнаЕт ПЕрВЫй де.п.ТЕЛЬ ,. Дед) - тель 9 и Счетчик 10 н Я.тагь;ое со -стояние, закрына.:.т г;срвый упоан яе.".ьа КЛЮЧ 2 И ОТКРЫВст ВТОРОЙ УПР:;В.тЯЕ.Ь ключ 3, Импульсы с зыхода опорного генератора 1 через второй управляе мый кл 10 ч 3 постпсют ца счет)тьй Вход делителя 9, на выходе которого фортРЕТСЯ ПОСЛЕДОНст."Е)(ОСТЬ,Т".ЬСОс частотой следованиясс(г Где Г - частота следоьация ць)ппьс; Бгня выходе опорного генератор:. :, ."Е ЦЕЛОЕ тИСЛО, ДВОИЧНЫЙ КОД КО ГОРОГО загсисан н регистреИа выходе формирователя г Г 0 каж. - ДОМУ ИМПУЛЬСУ С ВЫХОДЯ. НТОРОСО ДЧК теля 5 Вырабатываются упра:сяс."с ИМПУЛЬСЫПРИЧЕМ ПО ЦЕЧ-ТБК...

Номер патента: 1352610

Опубликовано: 15.11.1987

Авторы: Довганюк, Ильченко, Коваленко

МПК: H03B 7/14

Метки: генератор, управляемый, электрически

...4, а к второму - параллельно соединенные нагрузка 5, первый управлящий диод 6 и индуктивность 7 и последовательно соединенный второй управляющий диод 8.Принцип работы генератора основан на применении свойств автогенератора с магнитной перестройкой. Исполь-, 2 зование для согласования генератор- ного диода 4 с нагрузкой 5 индуктивности 7 и паразитной емкости второго управляющего диода 8 позволяет реализовать оптимальное значение проводимости резонансной .системы генератора в точках подключения генераторного диода 4. Синхронное изменение прово 10 2димостей первого и второго управляюших диодов 6 и 8 позволяет реалиэо-вать режим управления амплитудой выходного сигнала, при котором генерируемая частота остается неизменной.Первый и второй...

Номер патента: 1354386

Опубликовано: 23.11.1987

Авторы: Капишников, Кункулис, Назарчук

МПК: H03B 19/00

Метки: коэффициентом, переменным, умножения, умножитель, цифровой, частоты

...пор, пока делитель 5не подсчитает число импульсов, равноеего коэффициенту деления, а затемразрывает цепь импульсной обратнойсвязи, так как на его выходе появляется уровень логического нуля, которым закрывается элемент И 6, На выходе цифрового умножителя с переменным коэффициентом умножения импульсыравномерно расположены в периодевходного сигнала. Значение входнойчастоты определяется путем записиколичества импульсов с выхода кварцевого генератора 1 в регистр 7 запериод входного сигнала, Полученныйдвоичный код переписывается при последующем входном импульсе в регистр8, где хранится в течение следующегопериода входной частоты, а затем 35405055 поступает на дешифратор 9, В дешифраторе 9 по двоичному коду регистра 8 и коэффициенту деления 5...

Номер патента: 1354428

Опубликовано: 23.11.1987

Автор: Киселев

МПК: H03B 5/32, H04L 7/02

Метки: выделения, импульсов, тактовой, частоты

...образом, электрический импульс с выходаформирователя 1 поступает на входнойэлектрод кварцевого резонатора 3, воззОбуждает в нем механические колебанияи через емкость кварцедержателя поступает непосредственно на вход усилителя 4.По окончании действия импульса с,55выхода Формирователя 1 первый коммутатор 2 переходит в состояние, прикотором его выход соединяется через 28 2второй коммутатор 7 (выход которогоподключен к первому информационномувходу) к общей шине питания усилителя 4. Таким образом, кварцевый реэонатор 3 оказывается включенным по отношению к входу усилителя 4 как источник сигнала и возникшее под влиянием механических колебаний на его вхбдном и выходном электродах переменноеэлектрическое напряжение, совместнос прошедшим через...

Номер патента: 1356177

Опубликовано: 30.11.1987

Автор: Зарубин

МПК: H03B 1/04, H03B 7/14

Метки: генератор

...Заказ 5809/52 Тираж 900 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотехнике и может быть использовано в радиопередающей, радиоприемной и измерительной технике при генерировании частот в радиочастотном диапазоне.Целью изобретения является повышение стабильности.На чертеже изображен генератор.Генератор имеет туннельный диод 1, 10 колебательный контур 2 в виде тороида, индуктивность 3 связи в виде отрезка коаксиальной линии; в разрыв центрального проводника 4 которой помещен туннельный диод 1. 15 Генератор работает следующим образом.При подаче на туннельный диод...

Номер патента: 1356178

Опубликовано: 30.11.1987

Авторы: Гончаров, Ивахненко, Коломийцев, Соколовский

МПК: H03B 7/14

Метки: автодинный

...изображен автодинныйпреобразователь.Автодинный преобразователь содержит источник 1 импульсного СВЧ сигнала, полупроводниковый генераторный 5диод 2, отрезки 3, 4 линии передачи,источник 5 питания, радиочастотнуюдроссельную цепь 6, гибридный мост 7,согласованную нагрузку 8, колебательную систему 9; разница длин Ь 1 отрезков 3, 4 выбрана из условияд 1 = (2 с +)/2,где с = 0,1..,Ъ - длина волны,ФАвтодинный преобразователь работает следующим образом.Импульсный СВЧ сигнал от источника 1 через гибридный мост 7 поступает на полупроводниковый генераторный диод 2, частота которого определяется напряжением источника 5. Наполупроводниковом генераторном диоде2 происходит смешивание импульсногоСВЧ-сигнала от источника 1 с сигналом,генерируемым...

Номер патента: 1356179

Опубликовано: 30.11.1987

Авторы: Барышев, Прибега

МПК: H03B 19/00

Метки: делитель, периодических, сигналов, сложной, формы, частоты

...7 в реверсивныйсчетчик 11. При этом на выходе импульса переноса реверсивного счетчика 11 появляется уровень логическогонуля, открываюший ключ 12. Таким об г,разом, тактовые импульсы (фиг.Зг) оттактового генератора 9 начинают поступать на вход обратного счета реверсивного счетчика 11. Каждый тактовый импульс уменьшает содержимое реверсивного счетчика на единицу допоявления на выходе импульса переноса уровня логической единицы, закрывающего ключ 12 и запускающего генератор 2, который при этом вырабатывает одиночный строб-импульс (Фиг.Зд),на короткое время открывающий коммутатор 1. Блок 3 осуществляет запоминание уровня (Фиг.Зе) входного сигна 79гла. Сигнал на выходе блока 3 представлен на Фиг.Зж. После сглаживания на фильтре 4...
