Номер патента: 1780035

Опубликовано: 07.12.1992

Авторы: Ванько, Доронина, Лавров

МПК: G01R 21/133

Метки: активной, мощности, реактивной

...ин 1 егральных микросхем: Справочник/Под ред. В.А,Шах 20 40 4550 55 5 10 30 35 нова, - М Радио и связь, 1988, т.2, с,71, рис. 12. 17),Накапливающие сумматоры 5 и б построены на основе комбинационного сумматора (см, Алексеенко А.ГШагурина И.И. Микросхемотехника. - М,; Радио и связь, 1982, с,124, рис.3.12,6), выходы котороо соединены со входал 1 и дополнительного регистра, вход записи которого является входом записи накапливающего сумматора, а выходы - выходами последнего и соединены со вторыми входами комбинационного сумматора. Накапливающий сумматор 5 включен в режим сложения,В качестве нуль-органа 7 использован триггер Шмитта с выходом, подключенным к С-входу О-триггера, О-вход которого соединен с шиной питания, а прямой выход и...

Номер патента: 1780033

Опубликовано: 07.12.1992

Авторы: Ванько, Доронина, Лавров

МПК: G01R 21/06, G01R 21/133

Метки: активной, код, мощности, цифровой

...выходами источника 3 опорного напряжения, Выходы компараторов 23и 24 подключены ко входам элемента ИЛИ25, выход которого соединен с адреснымвходом мультиплексора 26 и вторым управляющим входом первого аналогового коммутатора 4. Третий и четвертыйуправляющие входы последнего подключены к соответствующим выводам выходнойшины формирователя 22 управляющих сигналов, Управляющие входы компараторов23, 24 подключены к упаравляющему входупреобразователя 5 напряжения в код,Второй вывод первого калиброванногорезистора 1 подключен через второй калиброванный резистор 28 к "земляной" шине ик четвертому входу первого аналоговго коммутатора 4, пятый вход которого соединен свыходом делителя 27 напряжения, Выходфиксатора 2 уровня подключен ко входу...

Номер патента: 1774276

Опубликовано: 07.11.1992

Авторы: Ванько, Чайковский

МПК: G01R 19/00

Метки: измерительный, переменного, сигналов

...значением коэффициента усиления Ус.Цель изобретения - повышение точности преобразования.Цель достигается тем, что в измерительном преобразователе сигналов переменного напряжения или тока, содержащемкалиброванный резистор, который шунтируется в случае контроля входного тока,трансформатор тока с первичной и вторичной обмотками, преобразователь Холла,операционный усилитель, резистор обратной связи и источник образцового тока,причем последовательно соединенные калиброванныйый резистор и первичная обмотка трансформатора тока подключены квходным зажимам преобразователя, а начало вторичной обмотки трансформаторатока соединено через резистор обратнойсвязи с земляной шиной и выходным зажимом преобразователя, источник образцового тока...

Номер патента: 1737403

Опубликовано: 30.05.1992

Авторы: Ванько, Доронина, Лавров

МПК: G04C 11/02

Метки: времени, радиосигналов, селектор, точного

...на втором выходе селектора 4 появится единица. которая через элемент ИЛИ 6 будет передана на вход установки в нуль счетчика 7, тем самым гарантируя защиту его от случайных импульсов по входам в селекторов 4 и 5,Когда длительность паузы на выходе усилителя 3 меньше 900 мс, счетчик селектора 4 не успеет досчитать до 512 и с приходом первого короткого импульса первой пачки сигнала 1 очного времени сбрасывается в нуль, а поскольку на первом выходе селектора 4 будет логический нуль, то селектор 5 готов к приему пачки коротких импульсов (фиг. 2 в, г),В момент прохождения 64-го импульса пачки код на первом выходе селектора 5 изменяется с нуля на единицу. При этом счетчик 7 фиксирует момент прохождения первой пачки сигнала точного времени,...

Номер патента: 1709228

Опубликовано: 30.01.1992

Авторы: Ванько, Доронина, Рылик

МПК: G01R 19/02

Метки: значения, переменного, среднеквадратического

...с выхода триггера 17, При этом кконцу Т) в нем накапливается число и, Вчетвертой четверти каждого текущего периода следования импульсов на выходе триг 50 гера 17 (фиг.1 а,б) текущий код с выходовсчетчика 10 умножается умножителем 7 наконстанту единицы, после чего фиксируетсяв выходном регистре перемножителя 7(фиг,1 з). Таким образом, к моменту формирования на выходе нуль-органа положительного импульса го (фиг.1 б), указывающего наокончание текущего периода Тх) контролируемого сигнала Ох(т), на выходах умножителя 7 фиксируется код и. 5 10 15 20 25 ние триггера 19 в "единичное" состояние, В "нулевое"состояние триггер 19 возвращается в конце То(+1) "нулевым" потенциалом на его й-входе с выхода ПЗУ 12 (фиг.1 н). Положительный перепад...

Номер патента: 1698861

Опубликовано: 15.12.1991

Авторы: Ванько, Доронина, Лавров

МПК: G01R 35/00

Метки: калибратор, переменного

...4 при установке этого кода на его входах выдает импульс разрешения сравнения напряжений П и цдых компараторами 3 и 10.Уровни "1" на выходах компараторов 3 и 10 возникают в результате операции сравнения, когда напряжение Г ь,х на выходе первого делителя 2 напряжения меньше, чем напряжение Б с выхода второго делителя 7 напряжения.Логический .элемент 12 при совпадении единичных уровней на выходах компараторов 3 и 10 устанавливается в состояние "1", разрешая прохождение импульса разрешения сравнения через логический элемент 9 на второй счетный вход реверсивного счетчика 5 (при этом на выходе логического элемента 11 присутствует "0"). Формирователь 4 выдает за время одного периода напряжения Ц один импульс разрешения сравненйя. Таким...

Номер патента: 1674000

Опубликовано: 30.08.1991

Авторы: Ванько, Доронина, Лавров

МПК: G01R 19/04

Метки: вершиной, импульсов, уплошенной

...работает следующим обраэом.Входной суммарный сигнал О(т) (полезный плюс помеха) инвертируется инвертором 1 (фиг. 2 а), затем задерживаетсялинией 2 задержки на время т(фиг. 2 б): 35Т Ятпл.в - Тзд,где тпл.е - минимально возможная длительность плоской вершины импульса; 40тз 9 - суммарное время задержки срабатывания блоков 2,4(5), 8, 9, 11,после чего складывается сумматором 3 с исходным сигналом.В реальных системах скорость измене ния уровня полезного сигнала по модулю ограничивается сверху некоторым значением Оо/ т, где Оо - опорное напряжение, а скорость изменения по модулю уровня импульса помехи по фронту всегда выше этого 50 значения. При этом во время поступления на вход устройства только полезного сигнала уровень напряжения на...

Номер патента: 1667219

Опубликовано: 30.07.1991

Автор: Ванько

МПК: H03B 27/00

Метки: генератор, трехфазный, цифровой

...и токов для обращения к блоку 13 постоянного запоминания. Путем суммирования текущих значений адресных кодов обращение фазы А вначале с кодом 1 чв во втором и пятом тактах каждого рабочего цикла получаются адресные коды обращения фазы В соответственно для напряжения Ов и тока 1 в. В третьем и шестом тактах суммируются адресные коды фазы А с кодом Мс и формируются адресные коды фазы С соответственно для напряжения Ос и тока с,В течение каждого рабочего цикла блок 13 постоянного запоминания последовательно выдает коды значений ОА, Ов, Ос, 1 д, 1 в, 1 с, поступающие на информационный вход делителя 12, который делит их на величины, задаваемые блоком 11 установки кодов амплитуд. Последний управляется дешифратором 10, С выхода делителя 12...

Номер патента: 1652933

Опубликовано: 30.05.1991

Авторы: Ванько, Доронина, Лавров

МПК: G01R 19/25

Метки: вольтметр, значения, переменного, среднеквадратического, цифровой

...с выхода источника 7 и напряжения Ьос обратой связи с Выхода цифроаналогового преобразователя 8, котораа прямо пропорционально значению 01-1 входного напряжения в (1-1)-и интервале дискретизации, код И;-1 которого поступает на вход циФрааналогавого преабразоватеЛя 8 с выхода первого регистра 13 вычислиГельнога блока, Затем полученный кад с выхода аналого.цифрового преобразователя 2 при помощи сумматора 9 суммируется с кодами И,-1 с выхода регистра 13 -.Опп КАцп)причем КАцп- расчетное значение коэФфициента преобразования аналого-цифравога преобразователя 2, с в: сходов второго постоянного запоминающеа блока 19 и вьчитается кад корректирующей величины А с выходов третьего регистра 15,.В начале второго такта ъ 2 коды с выхо дов...

Номер патента: 1647426

Опубликовано: 07.05.1991

Авторы: Ванько, Доронина, Лавров

МПК: G01R 19/00

Метки: измерительный, переменного, сигналов

...резистора 7 и является выходом 8 устройства, Выход операционного усилителя б соединен с его инвертирующим входом и концом вторичной обмотки 5. Второй вывод калиброванно1647426 Составитель В.СмирновТехред М. Моргентал Корректор Л.Бе едактор Т.Зубкова Тираж 428 Подписноеарственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 аказ 1647 ВНИИПИ оизводствеюно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 го резистора 7 соединен с общей шиной, первый вывод ключа 2 и конец первичной обмотки 3 соединены с входами 9 и 10 соответственно, В качестве ключа 2 мажет использоваться отключаемая перемычка.Предлагаемый преобразователь работает следующим образом,При преобразовании напряжения...

Номер патента: 1647425

Опубликовано: 07.05.1991

Авторы: Ванько, Доронина, Лавров

МПК: G01R 19/00

Метки: вольтметр, переменного, цифровой

...первого выхода на вход первого аналого-цифрового преобразователя 2 и постоянное подключение сигнала с второго выхода через делитель 6 напряжения на вход второго аналого-цифрового преобразователя 7.Коэффициент передачи делителя 6 напряжения выбран так, чтобы обеспечить необходимый масштаб входного сигнала второго аналого-цифрового и реобразоваталя 7, т,е. расширить в некоторое число и раэна второй управляющий вход аналоговогокоммутатора и запретит поступление входного сигнала по первому выходу последнегона вход первого аналогового преобразователя 2. При этом на выходе мультиплексора10 установится код с разрядных выходоввторого аналого-цифрового преобразователя 7, который затем поступает на вычислительный блок 3, где при...

Номер патента: 1619185

Опубликовано: 07.01.1991

Автор: Ванько

МПК: G01R 19/00

Метки: измерительный, нормирующий, переменного, сигналов

...преобразователей, осуществляющих, например, измерение параметров электроэнергии (активной и реактивной мощностей, разных напряжений и тока и т.п.).елью изобретения является повышение точности преобразования контролируемых сигналов,На чертеже представлена схемапредлагаемого преобразователя,Нормирующнй измерительный преобразователь сигналов переменногонапряжения или тока содержит калиброванный резистор 1, первый вывод.которого соединен с первым выводомключа 2, вторые выводы ключа 2 икалиброванного резистора 1 объединены и соединены с началом первичнойобмотки 3 трансформатора 4 тока,концы вторичной 5 .и компенсационной6 обмоток объединены и соединены свыходом и инвертирующим входом оле-.рационного усилителя 7, неинвертирующий вход...

Номер патента: 1614102

Опубликовано: 15.12.1990

Авторы: Ванько, Доронина, Лавров

МПК: H03B 19/00, H03K 3/64

Метки: гармонических, генератор, сигналов, цифровой

...является выходом 26 программного блока 18. Выходы установки в исходное состояние и входы синхронизации программного блока 18, счетчика 23 и регистра 22 соответственно объединены. Выход счетчика 23 подключен к адресному входу мультиплек-сора 21,Устройство работает следующим образом,Генератор 1 тактовых импульсов формирует сигнал, иэ которого счетчик 2 при помощи блока 3 управления реверсомформирует адресные коды для обращения к блоку 6 постоянного запоминания. Последний выдает текущие коды приращений, характерные для соответствующих точек дискретизации синусоиды, которые суммируются сумматором 5, причем результат каждогосуммирования записывается в выходной ре. гистр сумматора 5 и в регистр 12, Затем ЦАП 4 преобразует этот код в...

Номер патента: 1598008

Опубликовано: 07.10.1990

Авторы: Ванько, Вартанов, Виноградов, Холодов, Чудин, Ширинских

МПК: H02G 7/00, H02G 7/14

Метки: внутрифазовых, гасящую, дистанционных, испытаний, распорок, способность, сравнительных

...закрепления), далее через время задержки А 1= - ,T где Т - период собственных колебаний проводов в подпролете, синхронно запускают курковые механизмы 3 и 5. В этом случае провода 2 и 4, продолжая по инерции двигаться по вертикали, двигаются и горизонтально. В результате сложения этих двух движений образуется эллиптическая траектория 9, которая характерна для реально возникающих на линии субколебаний.Для уменьшения количества курковых механизмов вместо верхнего куркового механизма 3 можно использовать жесткую пластину 10, соединяющую два ближайших верхних провода 11 (фиг. 2), Тогда субколебания возбуждаются только в двух нижних проводах 12 расщепленной фазы. Этот способ удобен, если количество проводов в расщепленной фазе...

Номер патента: 1583857

Опубликовано: 07.08.1990

Авторы: Ванько, Доронина, Лавров

МПК: G01R 19/02, G01R 19/165

Метки: значения, переменного, среднеквадратического

...ИЛИ 19 (фиг2 д) переписывается в умножитель 6. Здесь код яперемножается сам на себя ик результат перемножения прибавляетсясодержимому регистра накапливающего сумматора 7, после чего с переходом сигнала на выходе генератора 8 Из "1" в "О" (фиг,2 б) записынается 1 О в регистр накапливающего сумматора 7. 1 ри этом к концу текущего полупериойа (Тр/2); контролируемого напряжения Б(С) (фиг,2 в,г) в регистре сум а тора 7 при (Т/2), Тр накапливается 15 число(2) (7 к/21; /Т,к к, = ,т (кр.) -(к(7),1 р(с)р,о где К = (К К )В счетчике 9, подсчитынающем импульсы с выхода генератора 8 по пе 11 епадам из "1" н "О" (фиг.2 б), к конЦу (Т /2), накапливается число имйульсовИ = (Т /2) 1/Т,. (3) Выходной код счетчика 9 является30 адресным для блока 12...

Номер патента: 1499244

Опубликовано: 07.08.1989

Автор: Ванько

МПК: G01R 19/00

Метки: измерительный, нормирующий, переменного, сигналов

...выходным током повторителя 9 напряжения с коэффициентомпередачи, равным единице, которыйсоздает компенсирующий поток д ф =ДФТак как выходное сопротивление повторителя 9 мало, компенсирующая обмотка 10 шунтирует вторичную обмотку 6 и резистор 8 обратной связи,следовательно ЗДС вторичной обмотки6 равна нулю,Формула изобретения Составитель В.СмирновРедактор И,Горная Техред М.Ходанич Корректор Л,Ггатай Заказ 4685/42 Тираж 713 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,101 3Изобретение относится к информационно-измерительной технике и можетбыть использовано для согласования...

Номер патента: 1478285

Опубликовано: 07.05.1989

Автор: Ванько

МПК: H03B 27/00

Метки: гармонических, генератор, колебаний, трехфазный

...мультиплексора б,. блока 12формирования сдвигов фаз и второго блока 8 постоянного запоминания подключены к входам сумматора 13, определяющего операции суммирован., и вычитания соответствующих кодов, при этом на входе сумматора 13 имеют место текущие значения кодов, которые через третий делитель 11 кодов поступают на сигнальные входы третьего цифроаналогового преобразователя 17.Таким образом, на выходах первого второго и третьего цифроаналоговых преобразователей 15 - 17 имеют место ступенчато изменяемые сигналы, аппроксимирующие синусоидальные сигналы с соответствующими фазовыми сдвигами, амплитуда которых регулируется блоком 14 установки кодов амплитуд, при этом повышается точность установки сдвигов фаз и уменьшаются нелиней-. ные...

Номер патента: 1471143

Опубликовано: 07.04.1989

Авторы: Ванько, Доронина, Лавров

МПК: G01R 21/06

Метки: активной, код, мощности, цифровой

...разрешения считывания регистров 7 и 9, сумматора 12 и блоков 14 и 15, входами сброса регистров 8 и 10, входами выбора каналов сумматора 12, а 15 также входами управления регистром прОизведения умножителя 13, второй аналоговый коммутатор 23, делитель 24 напряжения и второй преобразователь 25 напряжения в цифровой код 2 О соединены последовательно, первый и второй входы второго аналогового коммутатора 23 подключены соответственно к первому и второму входам первого аналогового коммутатора 4, первый 25 и второй управляющие. входы второго аналогового коммутатора 23 соединены с соответствующими выходами формирователя 22 управляющих сигналов и через первый и второй элементы И 28 и 3 О 29 с управляющими входами первого аналогового...

Номер патента: 1451615

Опубликовано: 15.01.1989

Авторы: Ванько, Доронина, Лавров

МПК: G01R 21/06

Метки: активной, код, мощности, цифровой

...9 и входной регистр второго канала умножи"Г +а - Ь(К ЛК)одцпАЦП +АЦП) теля 7, во входной регистр первогоканала которого в то же время черезоткрытый третий канал селектора 19заносится код И с выходов регистра 12.В течение такта ь шага 1, дискретизации коды Би Иперемножаются между собой, после чего результирующий код заносится в выходной регистр умножителя 7 (Фиг.2 е)ив течениеподключается селектором21 ко входам сумматора б где приВ бавляется к суммеИ 11 произце 1 еведений кодов мгновенных значенийц(Т) и 1(С) за предыдущие (ш)шаги дискретизации, поступающей навходы сумматора с выходов регистра1 (Фиг.2 к) В концерезультат сум Омирования под действием соответствующего управляющего сигнала (фиг.2 л)заносится в регистр 11. Такой обработке...

Номер патента: 1411915

Опубликовано: 23.07.1988

Авторы: Ванько, Доронина, Лавров

МПК: H03B 27/00

Метки: гармонических, генератор, колебаний, трехфазных, цифровой

...формирование адресов и взаимосвязь блока 13 оперативного запоминания и регистра 14 с блоком 7 позволяет эа время одного рабочего цикла сформировать две группы по три значения. напряжений с соответствующим фаэовым сдвигом гармонических сигналов, что.также позволяет уменьшить нелинейные искажения выходныхгармонических сигналов,Формула изобретения Цифровой генератор трехфазных гармонических колебаний, содержащий последовательно соединенные опорный генератор, делитель частоты, первый счетчик, первый дешифратор, блок установки кода амплитуды, делитель кодов, цифроаналоговый преобразоватеЛь и блок выборки-хранения , второй счет чик, блок постоянного запоминания, выход которого соединен с информационным входом делителя кодов,...

Номер патента: 1396075

Опубликовано: 15.05.1988

Авторы: Ванько, Доронина, Рылик

МПК: G01R 19/165

Метки: загрузки, регистрации, сети, элементов

...реле 10 и 11 и ани находятся в исходном состоянии, показанном на чертеже, При этом цепь индикатора 7 уровня загрузки сети замкнута через контакты реле 10 и 11 и первый (верхний на чертеже) выходной зажим устройства имеет нулевсй потенциал (так как соединен с общей ликой), что соответствует при не связанных нега- средственно с общей шиной остальных выходных зажимах устройства низкому уровню загрузки сети. При указанном низком уровне загрузки сети горитиндикатор 7.При увеличении напряжения на выходе фильтра 3, что "оатветствует увеличению тока в контролируемой сети 12, т.е, уровню загрузки сети, срабатывает реле 10, переключая свой переключающийся контакт в нижнее на чертеже положение, размыкая при этом цепь индикатора 7 и...

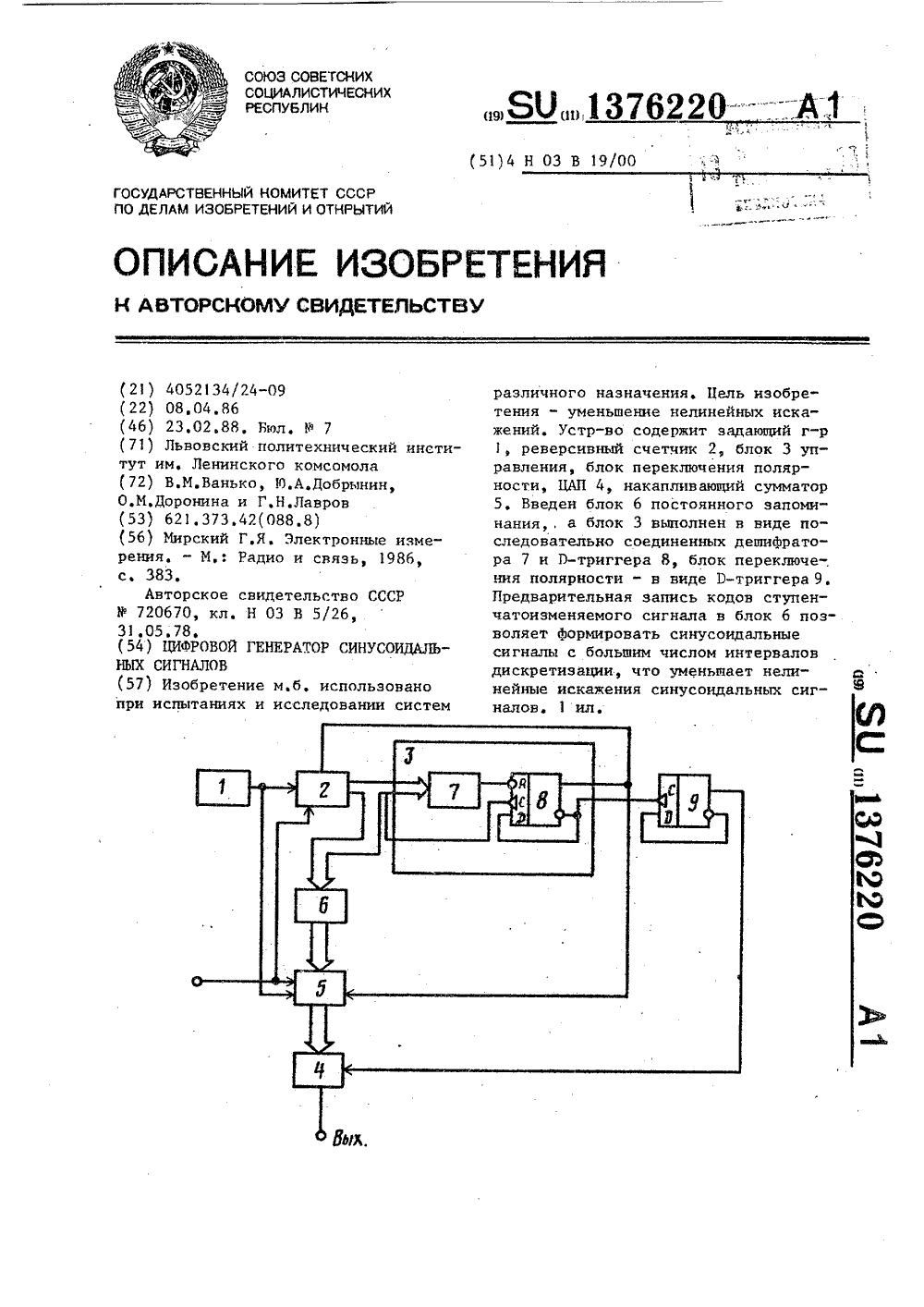

Номер патента: 1376220

Опубликовано: 23.02.1988

Авторы: Ванько, Добрынин, Доронина, Лавров

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...соединен с выходом реверсивного счетчика, прямой выходпервого Р-триггера является первымвыходом блока управления, инвертированный выход первого Л-триггераявляется вторым выходом блока управления и соединен с синхронизирующимвходом второго В-триггера, информационный вход накапливающего сумматора соединен с выходом блока постоянного запоминания, выход старшегоразряда реверсивного счетчика соединен с синхронизирующим входом первого Э-триггера, установочные входыреверсивного счетчика и накапливающего сумматора объединены и являютсяустановочным входом цифрового генератора синусоидальнцх сигналов,"а бретение относится к радиотехнике и связи, измерительной технике и может использоваться при испытаниях и исследовании систем...

Номер патента: 1374321

Опубликовано: 15.02.1988

Авторы: Ванько, Вартанов, Виноградов, Дешунин, Холодов, Яковлев

МПК: H02G 7/00

Метки: внутрифазовых, гасящую, дистанционных, испытания, распорок, способность

...5 и 6, т,е, провода, взаимодействие которых через аэродинамический след при ветре наиболее сильное, при этом стягивание в случае установки испытуемой распорки точно в середине опытного пролета осуществляют в серединах образованных подпролетов 3 и 4 на величину Д=а -а где а - шаг расщепления фазы; а. - расстояние между стянутыми проводами до опыта, во втором опытестягивание осуществляют в подпролете 3 на величину ь а в подпролете4 осуществляют растягивание проводовна величину д =а,-а, где а - расстояние между растянутыми проводамидо опыта, причем должны обязательнособлюдаться условия 3,= я, а а иаа. При необходимости изучения затухания колебаний в случае неравныхподпролетов величины б, и В изменяют таким образом, чтобы соблюдалосьусловие...

Номер патента: 1366960

Опубликовано: 15.01.1988

Авторы: Ванько, Доронина, Лавров

МПК: G01R 21/06

Метки: активной, код, мощности, цифровой

...поступает "1" знака этого числа, определяющая инвертирование кода сумматора и прибавление к результату инвертирования "единицы", В конце результат преобразования (фиг.2 и) переносится в третий регистр 8. При положитель,ном значении И его код остается1 Ьбез изменения, так как прямой и 66960дополнительный коды положительногочисла совпадают.В четвертом тактешага Е преобразователь 5 напряжения в цифровой код преобразует напряжение У в цифровой прямой код числа М (фиг.2 д):И =К БФ (3)где К - коэффициент пропорциональности,который по окончании преобразованияпереносится во второй регистр 7(фиг.2 а), а во втором такте 1 сле 15 д ющего шаг дискретизации,преобразуется сумматором 12 в дополнительный код (фиг, 2 в,ж,з). В концекоды чисел И и 1;...

Номер патента: 1363482

Опубликовано: 30.12.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03M 1/60

Метки: активной, код, сети, трехфазной, цифровой, энергии

...жения и вычитания реверсивного счет- пульсов с выхода генератора 17 чика 23 (фиг.4 м,н)В последнем за5(фиг.40), после чего импульсы ид и Т, накапливается число импульсов тк,к =т+к, к, )т,кц,о+ 2 о 2 д)- - (2 +Б К 42 с ) Тст Ки 15 всо- т.,) (-кц к,т,144,Т,)(-К. 0) Б,+ 10) С учетом выражения (2)ц 2 к,к,к;,кт 1, 1 (1 цв вии нулевой частоты преобразователей15 и 16 значению Г погрешность отнеравенства периодов полностью исключается. Тогда за Т + Т в реверсивномХ К 2счетчике 23 с учетом того, что Пьс= -Пс , накапливается число импульсов Формула изобретения Преобразователь активной энергии трехфазной сети в цифровой код содержащий реверсивный счетчик импульсов, первый и второй инверторы, формирователь нормированных напряжений, первый,...

Номер патента: 1343541

Опубликовано: 07.10.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03B 27/00

Метки: генератор, трехфазный, цифровой

...счетчика 3 поступают насчетные входы второго 6 и третьего 8счетчиков, каждый раз изменяя их состояние на единицу. Суммарный коэффициент пересчета счетчиков 6 и 8 равен числу уровней дискретизации выходного синусоидального сигнала запериод.На выходах первого мультиплексора 9 в первые три такта устанавливаются значения кода с разрядных выходов счетчика 8, а в последующие три 45такта - значения кодов с разрядныхвыходов счетчика 6. Эти значения кодов устанавливаются соответственно впервом и четвертом тактах на выходахвторого мультиплексора 15, работойкоторого управляют первый и второйразрядные выходы счетчика 3.Во втором, пятом, третьем и шестом тактах значение кода на выходахвторого мультиплексора 15 определяет блок 14 формирования, в...

Номер патента: 1320900

Опубликовано: 30.06.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03M 1/06

Метки: аналого-цифровой, величин, интегральных, характеристик, электрических

...в регистры 21 и 21 очередныхсостояний кодов иэ, счетчиков 18 и 19,соответствующих номерам очередногоподтакта (номер периода в такте плюсномер этого такта) работы преобразователя и выбранного входного канала,после чего в счетчике 18 начинаетсяформирование состояния, соответствующего номеру следующего подтакта раФботы преобразователя. Для этого задержанный элементом 16 импульс с выхода нуль-органа 15 поступает на входсчетчика 18 и увеличивает его состояние (номер подтакта) на "1",Выходной код счетчика 18 поступает на адресные входы запоминающегоустройства 22, разрешая при этом счи.тывание с последнего кода разрешенияподтакта, соответствующего текущемусостоянию счетчика 18, на входы мультиплексора 23. Коды разрешения подтакта...

Номер патента: 1290471

Опубликовано: 15.02.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03B 27/00

Метки: генератор, цифровой

...(фиг. 2 и, к).При этом на выходах БПЗ 7 периодически формируются две информационные группы данных по три значения кодов в каждой, сдвинутые друг относительно друга на120. Установка кода фаз производится посредством трех наборных элементов 14 блока установки кода фаз 6 (фиг. 3). Причем каждый из наборных элементов обеспечивает выдачу четырех разрядов двоичного кода. Выходы наборных элементов 14 подключены к разрядным входам счетчика 4, установка начального состояния которого обеспечивает необходимую разность фаз между группами и совпадает с началом каждого периода выходного сигнала цифрового генератора.Коды с выхода БПЗ 7 поступают на адресный вход делителя кода 11, коэффициент деления которого определяется блоком установки кода...

Номер патента: 1283977

Опубликовано: 15.01.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03M 7/00

Метки: кодирующее

...входной тора 9; и - м - сигналы на вторых вы информации плюс разряд контроля), В . ходах.дешифратора 9; н - сигнал на течение последнего разряда кодовой выходе триггера 7;, о - сигнал на вы посылки на выход 17 устройства вмеходе элемента И 3, сто информации с выхода мультиплексоКодирующее устройство работает ра 10 поступает один иэ сигналов сследующим образом. выхода дешифратора 9, соответствуюПо приходе на вход 15 сигнала щий одному иэ состояний входной ин"Пуск" в сдвиговый регистр 14 с вхо формации ("00", "01", "10" или "11") да 16 заносится информация, подлежа- и определяемый состояниями старшего щая кодированию, а счетчики 12 и 13 разряда сдвигового регистра 14 (пои триггеры 7 и 8 сбрасываются в нуль, следнего разряда входной...

Номер патента: 1282334

Опубликовано: 07.01.1987

Авторы: Ванько, Доронина, Лавров

МПК: H03M 7/00

Метки: декодирующее

...текущего информационного разряда кодовой посылки на выходах дешиФратора 6 (Фиг.2 г,с) устанавливаются "единицы". Первая из них разрешает прохождение импульса с выхода соответственно дифференцирующей цепи 13 или 12 на. вход управления сдвигом сдвигового регистра (фиг.2 д), где производится очередной сдвиг информации, а вторая - записывается при 45 этом первый разряд регистра 3 сдви-га. В то же время ва второй разряд этого регистра поступает соответственно " 1" или "0" с выхода инвертора 11 (фиг.2 е),50 При состояниях "01 или "00" текущего информационного разряда кодовой посылки к моменту окончания соответственно импульса или паузы 55 на первом выходе дешифратора 6сформироваться не успевает (фиг.2 й,что приводит к записи "О" в первыйразряд...
