H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 1376218

Опубликовано: 23.02.1988

Автор: Перов

МПК: H03B 7/14

Метки: генератор

...генератора.Генератор содержит резонатор 1 свключенным в него полупроводниковымдиодом, источник 2 питания, первичный источник 3 напряжения, первый 4и второй 5 резисторы, которые выполнены регулируемыми, терморезистор6 и два сдвоенных двухпозиционныхпереключателя 7 и 8,Генератор работает следующим образом.При включении источника 2 в резонаторе 1 возбуждаются электрическиеколебания, параметры которых зависятот рабочей температуры и величинынапряжения питания источника 2. Еслинапряжение первичного источника 3 11то в одном из состояний двух сдвоенных двухпозиционных переключателей7 и 8 напряжение на выходе,источниВ В Вка 2 Ц= И , где Во В+Вф т В +В ф1 с.В, - сопротивление первого резистора 4; В - сопротивление второго резистора 5; Б -...

Номер патента: 1376219

Опубликовано: 23.02.1988

Авторы: Матюшкин, Уточкин

МПК: H03B 19/00

Метки: умножитель, частоты

...последовательно все три транзистора 1- 3, что повышает нелинейность проходной характеристики. Повышение нелинейности проходной характеристики . приводит к увеличению коэффициента гармоник, а следовательно, и к увеличению содержания высших гармоник в спектре выходного тока.Подавление побочных гармоник выходного сигнала осуществляется с помощью параллельных ЬС-колебательных контуров 5,-5, настроенных на подавляемые гармоники, следующим образом. Для полезной гармоники сигнала п, контуры 5,"5 обладают низким эквивалентным сопротивлением, поэтому коллектор транзистора 1 можно считать заземленным. Несмотря на это, транзистор, 1 включен по схеме с общим эмиттером, так как сигнал с первого каскада подается между базой и эмиттером, а...

Номер патента: 1376220

Опубликовано: 23.02.1988

Авторы: Ванько, Добрынин, Доронина, Лавров

МПК: H03B 19/00

Метки: генератор, сигналов, синусоидальных, цифровой

...соединен с выходом реверсивного счетчика, прямой выходпервого Р-триггера является первымвыходом блока управления, инвертированный выход первого Л-триггераявляется вторым выходом блока управления и соединен с синхронизирующимвходом второго В-триггера, информационный вход накапливающего сумматора соединен с выходом блока постоянного запоминания, выход старшегоразряда реверсивного счетчика соединен с синхронизирующим входом первого Э-триггера, установочные входыреверсивного счетчика и накапливающего сумматора объединены и являютсяустановочным входом цифрового генератора синусоидальнцх сигналов,"а бретение относится к радиотехнике и связи, измерительной технике и может использоваться при испытаниях и исследовании систем...

Номер патента: 1376221

Опубликовано: 23.02.1988

Авторы: Белов, Гуревич, Ярова

МПК: H03B 19/00

Метки: синтезатор, цифровой, частоты

...всех разрядов, начиная с К+1 (для выбранного примера - с пятого), остаются в состоянии логического "0"(фиг.2 й). Следонательно, коэффициентделения ДПКД 3 устанавливается равК+1ным 2 , В результате управляющийкод, поступающий с разрядного выходавторого регистра 9 сдвига на управляющий разрядный вход 1 П 1 С 2, увеличивается в 2" раз и одновременно в2 к раз увеличивается коэффициент деления ДПКД 3. Число двоичных разрядов ДПКД 3 выбирается таким образом,чтобы для рабочего диапазона частотвсегда выполнялось неравенство К п(где и - разрядность ДПКД 3 и регистра 1 О сдвига; К - разрядность второго регистра 9 сдвига),ПЦС 2 на своем выходе синтезируетчастоту ровно в 2 раз нише заданной выходной частоты с относительнойстабильностью и...

Номер патента: 1376223

Опубликовано: 23.02.1988

Авторы: Иванов, Шкаликов

МПК: H03B 19/10

Метки: автогенератор

...составляющих переменного тока, протекающих в цепи питания автогенератора, обеспечиваетсяФильтром 3. Составитель Н,ПавловТехред А.Кравчук Корректор О,Кундрик Редактор О.Головач Заказ 796/54 Тираж 928, Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к радиотехнике и может использоваться в радиоприемной, радиопередающей и радиоизмерительной аппаратуре.Целью изобретения является снижение уровня паразитных гармонических составляющих.На чертеже принедена электрическая принципиальная схема предложенного автогенератора,Автогенератор содержит и...

Номер патента: 1376224

Опубликовано: 23.02.1988

Авторы: Корепанов, Малышев, Медведев

МПК: H03B 27/00

Метки: гармонических, генератор, двухфазный, сигналов

...перестройки частоты выходныхгармонических сигналов мультивибратор 1 выполнен регулируемым в широкомдиапазоне частот, причем, начиная сопределенного поддиапаэона, на суммирующий и вычитающий входы реверсивного счетчика 11 с выхода генератора 401 О одиночных импульсов подаются одиночные импульсы, изменяющие код частоты перестройки. Если переключательподдиапаэонов мультивибратора 1 перемещается в сторону увеличения частоты, то импульсы подаются на суммирующий вход реверсивного счетчика 11, инаоборот, если переключатель поддиапаэонов перемещается в сторону умень"щения частоты, причем количество импульсов пропорционально числу переключений переключателя поддиапазона.Одновременно через элемент ИЛИ 12 одиночные импульсы поступают на...

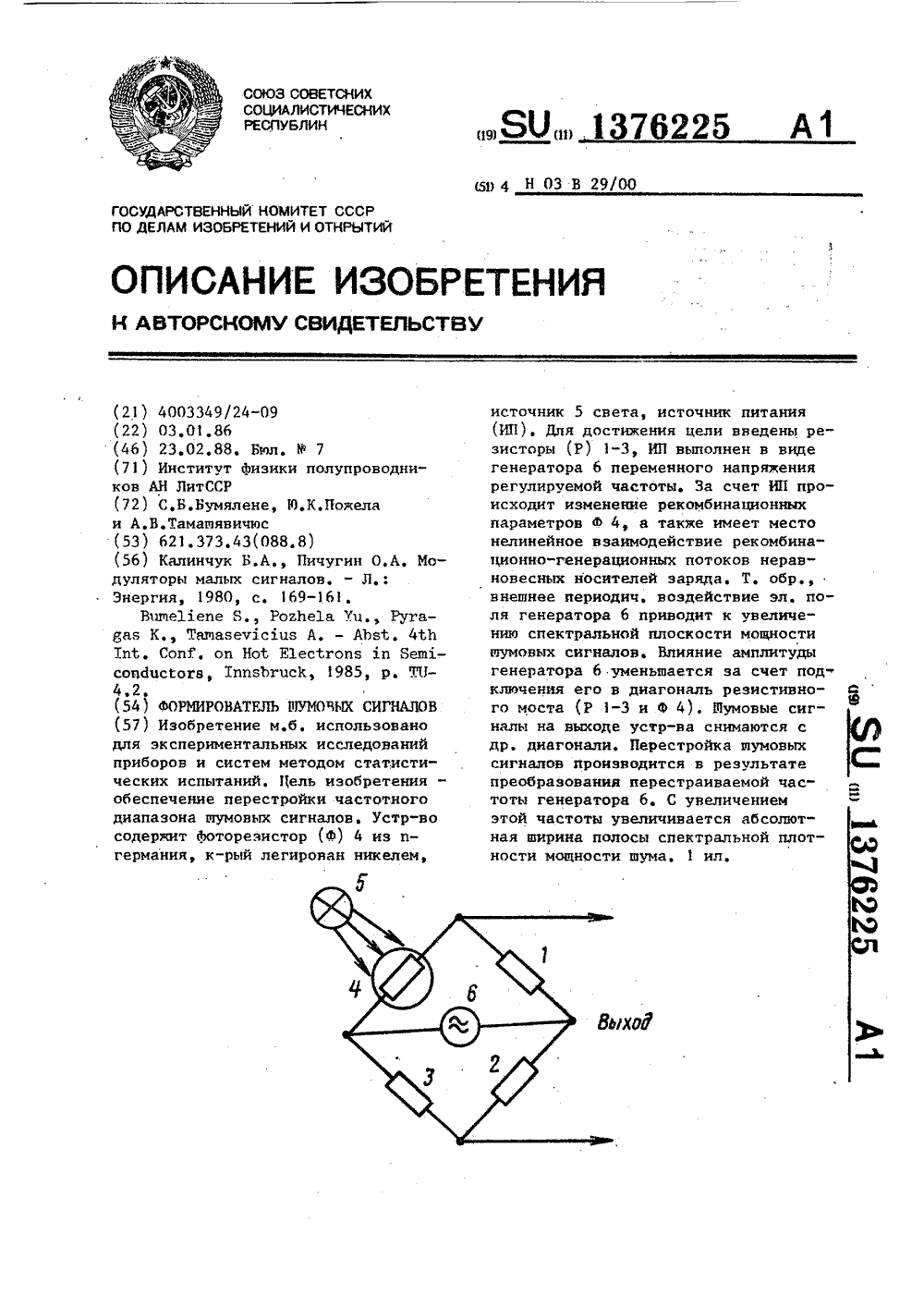

Номер патента: 1376225

Опубликовано: 23.02.1988

Авторы: Бумялене, Пожела, Тамашявичюс

МПК: H03B 29/00

Метки: сигналов, формирователь, шумовых

...формирователя шумовых сигналов.Формирователь шумовых сигналов содержит первый 1, второй 2 и третий 3 резисторы, фоторезистор 4 из и-герма ния, который легирован никелем, ис-точник 5 света, источник питания, который выполнен в виде генератора 6 переменного напряжения регулируемой частоты, 20Формирователь шумовых сигналов работает следующим образом.При включении источника 5 света уменьшается сопротивление фоторезистора 4, при этом при оптической связи пары источник 5 света - фото- резистор 4 возникают шумовые сигналы, вызываемые временным и температурным дрейфом. За счет источника питания в виде генератора 6 происходит изменение рекомбинационных параметров фото- резистора 4 из и-германия, который легирован никелем, а также имеет мес"...

Номер патента: 1378006

Опубликовано: 28.02.1988

Авторы: Гуренко, Михневич

МПК: H03B 5/12

Метки: генератор, напряжением, управляемый

...5 и 6, резистор 8 иконденсатор 7 образуют генератор,управляемый напряжением, в котором,если под действием управляющего напряжения Б открыт транзистор 1, атранзистор 2 закрыт, генерируютсяколебания с частотой, соответствующей резонансной частоте параллельного колебательного ЬС-контура в коллекторной нагрузке транзистора 1,так как напряжение положительной обратной связи при этом снимается семкостного делителя, образованногоконденсаторами 5 и 6 параллельногоколебательного ЬС-контура, и подается на эмиттеры транзисторов 1 и 2.Если под, действием 11 транзистор 1 закрывается, а транзистор 2открывается полностью, то генерируются колебания с более высокой частотой, так как напряжение положительной обратной связи поступает напараллельный...

Номер патента: 1378007

Опубликовано: 28.02.1988

Авторы: Ширяев, Эйрих

МПК: H03B 7/14

Метки: генератор, свч

...Л.Сердюкова Корректор В. Бутяга Редактор М.Бандура Заказ 888/53 Тираж 928 Подпи сное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Генератор СВЧ работает следующим образом, 20При подведении напряжения питания к генераторному диоду 4 в отрезке коаксиальной линии, образованной цилиндрическим отверстием 3, выполненным в корпусе 2 объемного резонатора 1, и центральным проводни" ком 6, возбуждаются колебания. Если частота этих колебаний не совпадает ,с резонансной частотой объемного резонатора 1, то они гасятся в погло ,тителе 5. Наличие выступа 7 шириной ьа/4, где- резонансная длина волны...

Номер патента: 1378008

Опубликовано: 28.02.1988

Авторы: Захаренко, Мосина, Сысолятин, Шахов

МПК: H03B 19/00

Метки: генератор, полигармонических, сигналов, трехфазный

...с второго выхода шестого управляемого делителя25 частоты импульс поступает на входседьмого управляемого делителя 30частоты и по сигналу с выхода счетчика 31 на выходе формирователя 24кодов амплитуд гармоник устанавливается амплитуда следующей гармоники,Последовательность кодов формы полигармонических сигналов с выхода перемножителя 27 кодов через сумматор 28заносится в первый блок 29 оперативного запоминания, опрос которогопроизводится адресными кодами, поступающими с первого блока 13 постоянного запоминания через второй элемент И 20 и элемент ИЛИ 21. С выходапервого блока 29 оперативного запоминания коды формы полигармоническихсигналов через коммутатор 22 поступают на информационные входы второго,третьего и четвертого блоков 4,...

Номер патента: 1378009

Опубликовано: 28.02.1988

Автор: Обрубов

МПК: H03B 1/00, H03B 5/32

Метки: акустических, амплитуды, волн, модуляции, поверхностных

...радианах 8, Плотное размещение то.копроводящих полосок обеспечиваетотражение по всей апертуре решеткиЭ. Введением электронного облучениярешетки 3 осуществляется изменениеотражающих свойств. Это происходитза счет нивелирования проводимостиповерхности пластины-звукопровода вместах расположения токопроводящихполосок и в промежутках между нимии вторичной электронной эмиссии приэлектронном облученииПри достаточно интенсивном облучении вся структура решетки 3 может рассматриватьсякак однородный токопроводящий слой сминимальными отражающими свойствами.Изменением интенсивности электронного облучения источника 2 (что можетбыть осуществлено изменением плотности тока и времени облучения присканировании) осуществляется модуляция...

Номер патента: 1381683

Опубликовано: 15.03.1988

Авторы: Демченко, Черкащенко

МПК: H03B 11/00

Метки: возбуждения, генератор, ударного

...10, третийключ 11,нагрузку 12 первый и второйзарядные диоды 13, 14, первый, второй итретий дополнительные диоды 15, 16, 17,катушку индуктивности 18, Импульсныйуправляемый источник 5 питания содержит источник питания 19, ключ 20.Генератор ударного возбужденияработает следующим образом,Синхронизатор 1 устанавливает кодна входе ЦАП 2, соответствующий необходимой амплитуде. Одновременно онже выдает синхроимпульс, устанавли"вающий триггер 4 в положении, когдаон открывает ключ 20.Источник питания 19 через первый и второй зарядные диодь 1 13,14 и первый, второйи третий дополнительные диоды 15,16,17 и катушку индуктивности 18, общуюшину начинает заряжать первый, второйи третий конденсаторы 6,8,10. Одновременно напряжение заряда...

Номер патента: 1385218

Опубликовано: 30.03.1988

Авторы: Ахмедов, Исмайлов

МПК: H03B 5/12

Метки: автогенератор

...индуктивность увеличивается, частота настройки последовательного ЬС-коле-.бательного контура приближается к резонансной,а его эквивалентное сопротивление снижается. При этом, выполняется условие самовозбуждения автогенератора, эмиттерный ток транзистора 1 возрастает и при его установлении на выходе автогенератора устанан.пивается автоколебаниеПри удалении внешнего ферромагнитного элемента от второй катушки 6 уменьшается коэффициент передачи в цепи положительной обратной связи. Однако, это уменьшение компенсируется приращением коэффициента усиления транзистора 1, обусловленным приращением его эмиттерного тока. Условие самовозбуждения автогенератора не нарушается и он продолжает находиться в состоянии генерации автоколеба- ний. При...

Номер патента: 1385219

Опубликовано: 30.03.1988

Авторы: Гамбарян, Кучурян, Саркисян

МПК: H03B 5/12

Метки: lc-автогенератор

...5 р-пр-типа, конденсатор б, первую катушку индуктивности в виде катушки 7 ин- дуктивности с отводом, вторую катушку 8 индуктивности и источник питания в виде источников 9 и 10 напряже. ния,,С-автогенератор работает следующим образом.При включении питания, поступающего от двух источников 9 и 10, на базы транзисторов 4 и 5 через первый и второй резисторы 1 и 3 подаются напряжения смещения и через транзисторы 4 и 5 начинает протекать ток. В 1,С - автогенераторе возбуждаются автоколебания, при поступлении которых по цепи обратной, связи на базы транзисторов 4 и 5 один иэ транзисторов открывается,а другой запирается.При смене полярности переменного напряжения на базах транзисторов происходит пооче; редное изменение их состояния, Частота...

Номер патента: 1385220

Опубликовано: 30.03.1988

Авторы: Клепиков, Прохоров

МПК: H03B 5/26

Метки: rc-генератор

...содержит пернь 1 й ивторой операционные усилители 1 и 2,первый и второй резисторы 3 и 4,первый, второй, третий и четвертыйконденсаторы 5 - 8 нелинейный делитель 9 напряжения, переменный резистор 10.КС-генератор работает следующимобразом,В момент включения возникают колебания с нарастающей амплитудой,скорость нарастания которой ограничивается нелинейным делителем 9. В результате, через некоторое время вКС-генераторе устананлинаются колебания со стационарной амплитудой.Первый и нторой операционные усилители 1,2 выполнены в виде современных интегральных операционных усилителей, поэтому частота генерации ы 30и модуль коэффициента передачи начастоте генерации К уопределяются из выражений где К 1, К 2, КЗ - сопротивления...

Номер патента: 1385221

Опубликовано: 30.03.1988

Авторы: Ильясевич, Микитив

МПК: H03B 5/26

Метки: rc-генератор

...цепь обратной связи, Баланс амплитуд обеспечивается выбором коэФАициентов усиления усилителей, выполненных на первом, второй и третьем операционных усилителях 1 - 3.На частоте настройки коэфФициент передачи цепи обратной связи будет положительным и возникают колебания близкие к синусоидальным, Генерация 30 возникает при условии 35 где р, - коэААициент усиления треть.его операционного усилителя 3;Я и- постоянные времени 8; =К 1 С 3 1 - КФС 9 . 40На частотах отличных от частоты настройки коэЯициент передачи цепи обратной связи будет отрицательяым, поэтому вторая и более высокие гармонические составляющие будут подав ляться,а уровень гармоник снижаться.Частота гармоник ы определяютгся выражением: 1гдСтепень подавления гармонических...

Номер патента: 1385222

Опубликовано: 30.03.1988

Авторы: Иванов, Перехватов, Рондин

МПК: H03B 5/32

Метки: квазигармонического, сигнала, формирования

...2,пересчитанные на еговход.Сигнал у(Е) поступает на вторыевходы первого и второго блоков вычитания 4 и 5На выходе узкополосного фильтра3 вырабатывается сигналу (Е) = Н(Е) 1 х (Е) + х(Е) ++ х,(Е)3,гд Н (Г) - передаточная функцияузкополосного фильтра 3; х (Е) - собстненнье шумы узкопоилосного Фильтра З,пересчитанные на его вход.,Сигнал у(Е) подается на сигнальный вход первого адаптивного фильтра С, с выхода которого сигнал 2(,Е) поступает на первый вход первого блока вычитания 4. На выходе первого блока вычитания 4 образуется сигнал Е И,Е) = у,И) - 2 И,Е),который поступает на вход режекторного фильтра 9, а также на вход первого блока 7. На выходе первого блока 7 образуется сигнал р Е,(1;Е),где р - коэффициент передачи первого блока...

Номер патента: 1385223

Опубликовано: 30.03.1988

Авторы: Белоусов, Ковель, Тертышный, Трушляков, Шмалий

МПК: H03B 5/36

Метки: автогенератор, кварцевый

...резонатора 2,В момент включения через первый и второй варикапы 7 и 8 протекают зарядные токи, величины которых задаются сопротивлением первого и второго резисторов 9 и 10, обеспечивающие подачу обратных напряжений на первый и второй варикапы 7 и 8,определяющих нижнюю границу возбуждения кварцевого автогенератора. При этом, величина емкости в базо-эмиттерной и в эмиттерно-коллекторных цепях транзистора 1 минимальна,что позволяет увеличить коэффициент усиления и уменьшить время установления колебаний.По мере заряда фазирующих конденсаторов 4 и 5, увеличивается емкость в базо-эмиттерной и коллекторно-эмиттерной цепи транзистора 1,амплитуда колебаний уменьшается до уровня стационарной.Для обеспечения требуемого закона изменения напряжения...

Номер патента: 1385224

Опубликовано: 30.03.1988

Автор: Ширяев

МПК: H03B 7/14

Метки: генератор

...4 Изобретение относится к радиотехнике СВЧ и предназначено для генерирования СВЧ мощности,Цель - увеличение выходной мощ 5ности.На чертеже изображен генератор.Генератор содержит суммирующийцилиндрический, резонатор 1, на окружности которого расположены отрезки 2коаксиальных линий, связанные черезотверстия 3 связи, на противоположных концах отрезков 2 коаксиальныхлиний установлены генераторные диоды 4, а в средней части расположены 15согласованные нагрузки 5, а такжеэлемент 6 связи с внешней нагрузкой.Средняя часть 7 суммирующего цилиндрического резонатора 1 выполненас уменьшенным диаметром, Генератор 20также содержит выводы 8 питания ивинт 9 перестройки частоты,Генератор работает следующим образом.Через выводы 8 питания генераторные...

Номер патента: 1385225

Опубликовано: 30.03.1988

Автор: Смородин

МПК: H03B 9/12

Метки: генератор

...к первому и второмугенераторным диодам 2 и 4 напряжения смещения приводит к воэникнове"нию периодических колебаний тока,которые возбуждают СВЧ колебания в колебательном контуре, состоящем иэволцоводного резонатора 1, первыйи второй металлических пластин 6 и7 и первого и второго отрезков8 и 9 с подвижными поршнями 10 и 11,Путем подстройки длины отрезка 8подвижным поршням 10, регулируетсястепень согласования первого и второго генераторных диодов 2 и 4 сколебательным контуром и подбирается режим близкий к оптимальному,Так как первый и второй генераторные диоды 2 и 4 расположены в плоскости постоянной фазы СВЧ поля,топроисходит взаимная синхронизацияих частоты во всей полосе перестройи и сложение мощностей....

Номер патента: 1385226

Опубликовано: 30.03.1988

Авторы: Соловьев, Фалин, Шкаликов

МПК: H03B 9/14

Метки: перестраиваемый, свч-генератор

...настроечной характеристики при рассогласованной нагрузке.На фиг. 1 изображена конструкция перестраиваемого генератора СВЧ;на Лиг. 2 - то же, поперечное сечение.Перестраиваемый генератор СВЧ содержит генераторный диод 1,установленный в поперечном сечении отрезка 15 2 прямоугольного волновода, на одном конце которого установлен подвижный короткозамыкающий поршень 3. Между другим концом отрезка 2 и генераторным диодом 1 установлен реактивный 20 элемент, выполненный в виде механического Аазосдвигателя 4, который выполнен с возможностью одновременного перемещения с подвижным короткозамыкающим поршнем 3, посредством 25 механического привода 5Перестраиваемый СВЧ-генератор работает следующим образом.При подаче питающего напряжения на...

Номер патента: 1385227

Опубликовано: 30.03.1988

Авторы: Мурашов, Опалев, Чернецов

МПК: G06F 7/52, H03B 19/00, H03K 23/00 ...

Метки: умножитель, частоты

...9,вход которого соединен синверсным выходом счетного триггера8, а выход является выходной шинойустройства. 45Устройство работает следующим образом.Входной синусоидальный сигнал внуль-органе 7 преобразуется в короткие пооиьные импульсы, временное положение которых соответствуетнулевому значению синусоидальногосигнала с положительной производной,Импульс с выхода нуль-органа 7обнуляет триггер 6 и счетный триггер 8.Одновременно этот импульс поступает на второй вход элемента ИЛИ 5,затем через элемент 1 регулируемой задержки на С-вход триггера 6, переводит его в состояние "1" по выходу,разрешая тем самым прохождение задержанного элементом 2 задержки импульса через первый элемент 3 И напервый вход элемента ИЛИ 5 для последующей...

Номер патента: 1385228

Опубликовано: 30.03.1988

Авторы: Андреев, Калинин, Лапиров, Шик

МПК: H03B 19/00

Метки: умножитель, частоты

...соответственно в первый и второй регистры 6,7 по импульсам с выходов соответственно второго и первого формирователей 17 и 16.Элементы 10 и 11 осущесувляют задержку импульсов с выходов первого и второго формирователей 16 и 17 на время, необходимое для записи информации в первый и второй регистры 6,7;После записи результатов измерения периода Р х в первый регистр 6 осуществляется установка в "ноль" первого счетчика 14 и процесс измерения периода Р,ы повторяется. Установка в "ноль" второго счетчика 15 осуществляется после записи результатов измерения периода Рво второй регистр 7 и возобновляется процесс измерения периода Р , Результат измерения периода Рв виде двоичного кода поступает на первые входыпервого и второго сумматоров...

Номер патента: 1385229

Опубликовано: 30.03.1988

Авторы: Богаченков, Новожилов

МПК: H03B 19/00

Метки: нечетное, умножитель, частоты, число

...7 входного сигнала. Выходной колебательный контур 2.настроен на выходную умноженную частоту И , где М - требуемая кратность умножения.При включении источника 7 через колебательный контур 1 и катушку индуктивности 3 потечет синусоидальный 40 ток с частотой сд . В обоих представленных на Аиг. 1 и 2 случаях в . в случае подключения катушки индуктивности 3 параллельно выходу входного колебательного контура 1 и входу вы ходного колебательного контура 2, и в случае. соединения одного вывода катушки индуктивности 3 с выходом входного колебательного контура 1, а другого - с входом выходного коле 50 бательного контура 2, потокосцепление Чг катушки индуктивности 3 связано с протекающим током х нелинейной зависимостью (Аиг. 4). При этом в...

Номер патента: 1385230

Опубликовано: 30.03.1988

Авторы: Батуревич, Кудрицкий, Мильковский, Павлов

МПК: H03B 19/00

Метки: умножитель, частоты

...к счетуимпульсов Е,пришедших за времятретьих и периодов Т входного сигнала. Аналогично работает второй канал подсчета импульсов, содержащийвторой ключ 21, второй счетчик 22 ичетвертый регистр памяти 23, Послеокончания вторых и периодов Т с входного сигнала во втором счетчике 22фиксируется код И. После записи кода И; четвертый регистр памяти 23 выходным импульсом третьего одновибратора 8 (фиг.4 к), второй счетчик 22обнуляется выходным импульсом четвертого одновибратора 12 (фиг.4 л),Тем самым схема подготавливается ксчету четвертых и периодов Т с входного сигнала. Использование двухидентичных схем подсчета количестваквантующих импульсов позволяет обеспечить работу умножителя частоты призначительных изменениях частоты...

Номер патента: 1385231

Опубликовано: 30.03.1988

Авторы: Мусиенко, Сидоренко, Соколов

МПК: H03B 21/02

Метки: синтезатор, частот

...сигналачерез нуль с отрицательной производной. На выходе второго ФД 14 выделяется информация, пропорциональнаяразности набега Фаз сигналов на еговходах за время Т/4. Запуск третьего фД 15 осуществляется задним фронтом опорного сигнала,.а сброс в момент прохождения сигнала через нульс отрицательной производной. На выходе третьего ФД 15 выделяется информация пропорциональная разностинабега Фаз сигналов на его входахза время 3/4 Тд. Сигналы с выходов.второго и третьего ФД 14, 15 суммируются с разными знаками в первомсумматоре 17, из выходного сигналакоторого с помощью фильтра 18 выделяется постоянная составляющая, которая 20 подается на управляющие входы первого и второго управляемых аттенюаторов 7, 10. При этом изменяется крутизна...

Номер патента: 1385232

Опубликовано: 30.03.1988

Авторы: Колесник, Тарвид

МПК: H03B 23/00

Метки: генератор, качающейся, цифровой, частоты

...формирователем 9. Входной информацион-ный сигнал содержит информацию: двоичный код периода, величину и среднюю частоту девиации, а также сброса и строба записи этой информациив первьп и второй счетчики 5 и 6 ив РС 7, После команды "Пуск", поступающей на вход триггера 2, триггер 2устанавливается в единичное состоя.ние, последовательность импульсовпоступает через первый элемент И 4 насчетный вход первого счетчика 5, который формирует период девиации, После каждого переполнения первого счет чика 5, его выходной импульс поступает на формирователь 9, которьп формирует импульс регенерации входногокода, аналогично происходит все ввтором счетчике 6 и РС 7. С выходапервого счетчика 5 импульсы поступают на счетньп вход второго счетчика6,...

Номер патента: 1385233

Опубликовано: 30.03.1988

Авторы: Кочетков, Павловский, Смирнов

МПК: H03B 27/00

Метки: генератор, многофазный, цифровой

...суммирования значений двоичных кодов, установленных на выходах блока 4 и дополнительного регистра 11, Результатсуммирования поступает на вход преобразователя 5, с выхода которого значения ординат формируемого сигналас помощью демультиплексоров 6, управляемого импульсами формирователя 7,распределяются по И каналам, В каждом из И каналов, с частотой в И разменьшей частоты опорного генератора2, осуществляется запись в регистр 8,значений ординат, из которых с помощью цифро-аналогового преобразователя 459 и фильтра 10 формируется сигнал наодном иэ И выходов цифрового многофазного генератора. Частота сигналана каждом иэ выходов цифрового многофазного генератора определяется изсоотношения М, - емкость накапливающегосумматора 1;И - число...

Номер патента: 1385234

Опубликовано: 30.03.1988

Авторы: Бродовский, Грибкова, Замбржицкий, Морозов

МПК: H03B 27/00

Метки: гармонических, генератор, двухфазных, колебаний

...напряжений, огранйченных двумя соседними уровнями источника опорных напряжений 12, которые поступают через управляемые пе" 10 реключатели 11 11 и на опорные входы компаратора 9, и дополнительных компараторов 9 9 и. Таким образом, указанная компенсация потерь генератора двухфазных гармонических 15 колебаний повышает стабильность амплитуды и уменьшает нелинейные искажения.Формула изобретения 201, Генератор двухфазных гармонических колебаний, содержащий соединенные в кольцо .первый интегрирующий усилитель, второй интегрирующий уси литель и первый инвертирующий усилитель, второй инвертирующий усилитель, ключ, компаратор, выход которого соединен с входом ключа, а выход первого интегрирующего усилителя соединен с входом второго...

Номер патента: 1385235

Опубликовано: 30.03.1988

Авторы: Богданов, Орлов, Фаюстов

МПК: H03B 29/00

Метки: сигналов, случайных, формирователь

...составляющей выходных сигналов цифровой генератор 4 формирует последовательность равномерно распределен. ных псевдослучайных кодов, которые с первой группы выходов поступают на ЦАП 6 с подключенным источником опорного напряжения 5, а выход ЦАП 6 подключен к первому входу первого аналогового сумматора 7. Для формирования высокочастотных составляющих выходных сигналов со случайными моментами появления и. случайным набором частот генератор высокой частоты 15 подключается к счетному входу первого из последовательно соединенных делителей астоты 14 14 , 14 причем сигналы с выхода генератора высокой частоты 13 и делителей частоты 14 , 1414 через элементы И 15, 1515 +, поступают наполосовые фильтры 1616 16 к, причем последовательность появления...
