H03B 9/12 — с использованием приборов на твердом теле, например приборов с эффектом Ганна
Сверхвысокочастотный генератор
Номер патента: 557467
Опубликовано: 05.05.1977
МПК: H03B 9/12
Метки: генератор, сверхвысокочастотный
...участке резонаторов 4, к концам которых подключены дополнительные диоды 5 с отрицательной проводимостью.Генератор работает следующим образом, 15 При подаче соответствующего напряжения смещения от источников питания 6 на полупроводниковые диоды 2, 5 вносится отрицательная проводимость в требуемом диапазоне частот. На низких н более высоких частотах (вне рабочего диапазона) активные свойства диодов подавлены тем, что в полоснопропускающем фильтре высшие и низшие типы колебаний, соответствующие зтим частотам, имеют большое затухание; сами диоды стабилизи.рованы по постоянному току. Таким образом, 25 реализуется режим работы диодов, в котором колеРелактор Г. Петрова Корректор А. Власенко Тираж 1065 Подписное БНИИПИ...
Перестраиваемый генератор
Номер патента: 669469
Опубликовано: 25.06.1979
Авторы: Винтман, Соколовский, Яцуненко
МПК: H03B 9/12
Метки: генератор, перестраиваемый
...О питания, виток 1 связ.5 Генератор работает следуюп)им обп;зомПолупроводниковыи ,иодВ 1)з) ждастВ витке 1 переменный ток. что вызывает прецессию магнитного момента В н)1гиченном знеп)н 1 поле) магн 11 гостати 1 еском резонаторе 3. Вследствие Вьсс)к 1)и д 1)бротностп послед)его 1 астог 1 копсов)ий тока В Витке 11 Оказ 1 ваетс 51 1)лВко 5 и соб- стВеннОИ ча стоте и рецесс) 1, и )я м О ппо 10 рциональной нанряжснчосги Висичего ма) -669469 г .,ф ъ 4 З,ннитного поля. тваким образом, изменение внешнего поля ведет к изме 1.ению частоты генерируемых полупроводниковым диодом 1 колебаний. Для поддержания постоянной выходной мощности при перестройке частоты необходимо перемещать вдоль отрезка линии 2 короткозамыкатель 8, что регулирует величину и...
Полупроводниковый генератор
Номер патента: 675579
Опубликовано: 25.07.1979
Авторы: Бородкин, Булгаков, Матвеева, Смородин
МПК: H03B 9/12
Метки: генератор, полупроводниковый
...диоды 7,механизм 8 перемещения периодической системы.Устройство работает следующим образом,При подключении к полупроводниковым диодам 7 напряжений, превышающих пороговое значение возникновения колебаний, излучаемая диодами 7 электромагнитная энергия возбуждает открытый резонатор 1, квазиплоские волны которого обеспечивают положительную обратную связь в генераторе,а собственная частота обусловливает длину волны генерируемых колебаний. В резо 20 наторе 1 поверхность периодической системы 4 совпадает с плоскостью постоянной фазы электромагнитных колебаний, что обусловливает синхронную работу диодов 7. Этому675579 формула изобретения фиг.1 жс условию служит выбор расстояния между диодами 7. Периодическая система 4, полностью перекрывающая...
Сверхвысокочастотный генератор
Номер патента: 702482
Опубликовано: 05.12.1979
Автор: Минич
МПК: H03B 9/12
Метки: генератор, сверхвысокочастотный
...4.Элемент связи, по которому энер-,гия,выводится иэ резонаторной системы, выполнен в виде отрезка круглоговолновода б, короткозамкнутая стенка7, которого одновременно являетсяторцовой стенкой цилинДрического резонатора 5 и узкими стенками отрезковпрямоугольного волновода 3. В стенке7 выполнены щелевые отверстия 8 связи,соединяющие резонаторную системус отрезком круглого волновода б,Принцип работы предложенногоСВЧ-генератора заключается в следующем.В резонаторной системе могут воз(буждаться виды волн с номерами и = 250,1, Ю/2, каждый из которых ха-рактеризуется собственной резонансной длиной волны Ап и периодичностьюпространственной структуры высокочастотного поля в поперечном сечении.30. Полупроводниковый диод 1 возбуждает резонаторную...
Сверхвысокочастотный генератор
Номер патента: 936370
Опубликовано: 15.06.1982
Авторы: Гершун, Козленко, Соколовский, Яцуненко
МПК: H03B 9/12
Метки: генератор, сверхвысокочастотный
...8 и установлена аксиально на внешнем проводнике 9 отрезка коаксиальной линии 6 и соединена первым концом со второй клеммой 10 источника питания, а вторым концом - с центральным проводником 5 отрезка коаксиальной линии 6, который вы. полнен в виде трубки, при этом полупроводниковый диод 1 установлен в полости трубки.Сверхвысокочастотный генератор работает следующим образом.Напряжение с клемм 7 и 10 источника питания, через центральный. проводник 5 отрезка коаксиальной линии б.и отрезок волновода 2 поступает на полупроводниковый диод 1, Сверхвысокочастотные колебания, генерируемые полупроводниковым диодом и сверхвысокочастотные колебания принимаемого сверхвь 1 сокочастотного сигнала, поступающего по отрезку волновода 2,...
Полупроводниковый генератор
Номер патента: 563881
Опубликовано: 07.11.1982
МПК: H03B 9/12
Метки: генератор, полупроводниковый
...между собой полуволновых проводящих полосок, Причем планарный элемент Ганна 2 установлен внутри дополнительно введенного объемного резонатора 4, а расстояние между полуволновыми проводящими полосками замедляющей струкПредложенный полупроводниковый генератор работает следующим образом.Напряжение О, поступающее на выводы 5, равномерно распределяется между зазорами замедляющей структу ры 3 так, что напряжение на каждом зазоре становится равным в , гдеО М - число зазоров.НКогда напряжение Ганновских осцилляций превышает пороговое, между за" 1 О зорами замедляющей структуры 3 появляются домены сильного поля. Так как время прохождения доменов равно периоду генерируемых колебаний, дпя обеспечения синхронизма с волной сдвиг фазы на...
Генератор свч
Номер патента: 1062841
Опубликовано: 23.12.1983
Авторы: Коробов, Кривопальцев
МПК: H03B 9/12
...отрезком микрополосковой линии передачи электромагнитно связан через диэлектрический резонатор второй отрезок микропслосковой линии передачи, один из концов которого является выходом энергии СВЧ, введен дополнительный диод Ганна, включенный в другой конец второго отрезка микрополосковой линии передачи, который, через дополнительный заградительный фильтр подключен к дополнительному источнику смещения, гыпслненному регулируемым в пределах 0 ; 0П, где 0 - смещение на дополнительном диоде Ганна,соответствующее режиму самсвозбуждения.На чертеже представлена конструкция предлагаемого генератора СВЧ.Генератор СБЧ содержит диод 15 Ганна, первый отрезок 2 микрспслосковой линии передачи, со:.ласо ванную нагрузку Э, заградительныйфильтр 4,...
Электрически перестраиваемый свч генератор
Номер патента: 1149371
Опубликовано: 07.04.1985
Авторы: Пушков, Пырсиков, Хрусталев
МПК: H03B 7/14, H03B 9/12
Метки: генератор, перестраиваемый, свч, электрически
...колебательной системы.Целью изобретения является.уве личение устойчивости генератора к возбуждению паразитных колебаний.Эта цель достигается тем, что в известном электрически перестраиввемом СВЧ генераторе, содержащем 55 отрезок прямоугольного волновода, на одной иэ широких стенок которого первыми электродами установлены 371 3генераторный и варакторный диоды,вторые электроды .которых соответст-венно подключены к однополярным выходам источников питания и управляющего напряжения, дополнительно введены резистор и конденсатор, приэтом вторые электроды генераторногои варакторного диодов соединены конденсатором, а второй электрод варакторного диода подключен к источникууправляющего напряжения через резистор.На чертеже...
Генератор свч
Номер патента: 1166262
Опубликовано: 07.07.1985
Авторы: Бабий, Кравченко, Сацков
МПК: H03B 9/12
...пластины, продольная ось которой совпадает с про. дольной осью отрезка прямоугольного вол повода, а длина выбрана равной Я/4., Составитель Л, Белая Редактор О. Бугир Техред И. Верее Корректор А. Обручар Заказ 4320/51 Тираж о 72 Подписное ВНИИПИ Гасударственного комитета СССР яо делам Изобретений и открытий ПЗОЗ 5, Москва, ж - З 5, Раушская наб., д. 4/5 Филиал ППП еПатеягэ, г. Ужгород, ул, Проектная, 4Изобретеииб относится к радиотехнике иможет быть использовано при разработкахаппаратуры СВЧ. Цель изобретения - расширение полосымеханической перестройки,Яа чертеже схематически изображен генератор СВЧ,. Генератор содержит генераторный диод 1, варактор 2, размешенные в отрезке 3 пря моугольного волновода, штыри 4 питания,...
Генератор свч
Номер патента: 1170578
Опубликовано: 30.07.1985
Автор: Сацков
МПК: H03B 9/12
...отрезок 3 прямоугольного волновода, первый стабилизирующий объемныйрезонатор 4, короткозамкнутые отрезки 5 волноводов, переключающие диоды 15б,.второй стабилизирующий объемныйрезонатор 7, дополнительные короткоза 1 кнутые отрезки 8 волноводов, до,полнительные переключающие диоды 9,первый и второй дополнительно введенные отрезки 10 и 11 волноводов,коммутаторные диоды 12 и 13,поглотители 14 СВЧ энергии.Генератор СВЧ работает следующимобразом,При подаче питания на генераторныйдиод 1 в генераторе СВЧ возбуждаются колебания, частоты которых определяется первым или вторьм стабилизирующими объемными резонаторами 4 и 7 ЗОв зависимости от состояния коммутаторных диодов 12 и 13.На коммутаторные диоды 12 и 13подаются управляющие напряжения...
Полупроводниковый генератор
Номер патента: 1176438
Опубликовано: 30.08.1985
Авторы: Бородкин, Булгаков, Свет, Смородин, Фурсов
МПК: H03B 9/12
Метки: генератор, полупроводниковый
...с ним./54 Тираж 872ВНИИПИ ".осударственногопо делам изобретений и 113035, Москва, Ж, Рау Заказ 537 Подпис ноССР комитета Соткрытийская наб., д.4/5 Филиал ППЕ "Патент", г.ужгород, ул,.Проектная,4 1 1176438 2Изобретение относится к радио-. При подведении напряжения между электронике и может использоваться соседними параллельными проводнидля возбуждения СВЧ колебаний. ками 5 в полупроводниковых диодахЦель изобретения - распгирен.ге 6 появляется отрицательное сопродиапазона рабочих частот. тивление, которое возбуждает СВЧНа фиг. 1 изображен предлагаемый колебание в открытом резонаторе 1. полупроводниковый генератор, вид сбо- Через элемент 9 в двухпроводную лику; на фиг. 2 - разрез А-А на фиг,1 нию 8 вводится дополнительное СВЧ (при одном...
Генератор свч
Номер патента: 1182623
Опубликовано: 30.09.1985
Авторы: Ивахненко, Кротов, Левтеров, Малышев, Павлюк
МПК: H03B 7/14, H03B 9/12
...прямоугольного волновода, а на его обоих концах установлены подвижные короткозамыкатели и заграждающий фильтр гармоник частоты генерации, варакторный диод размещен в дополнитель ном отрезке прямоугольного волноводас и подключен к генераторному диоду через эаграждающий фильтр гармоник частоты генерации, который размещен вне основного и дополнительного отрезков прямоугольного волновода, при этом основной отрезок прямоугольного волновода выполнен запредельным для частоты генерации.1182623 Составитель В. ГеворкянТехред М,Кузьма Редактор И. Ковальчук Корректор М. Самборская Тираж 871ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 6 117/53 Подписное филиал ППП "Патент", г....
Генератор свч
Номер патента: 1185556
Опубликовано: 15.10.1985
Авторы: Взятышев, Егоров, Лютаев
МПК: H03B 7/14, H03B 9/12
...со щелью, игенераторный диод, о т л и ч а ю ш и йс я тем, что, с целью снижения уровняпараэитного излучения при уменьшении габаритов, генераторный диод установлен в щелимежду металлизацией и торцом отрезка волновода размещена дополнительно введеннаядиэлектрическая прокладка, а на другойстороне диэлектрической подложки выполнен металлический экран,1185556 Составитель В, РоманюкТехред О,Вашишина Корректор А. Тяско Редактор Е. КончаЗаказ 6435/56 Тираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотехнике и может быть использовано в приемопередающих устройствах СВЧ.Цель изобретения -...
Генератор свч
Номер патента: 1185558
Опубликовано: 15.10.1985
Авторы: Коробов, Кривопальцев
МПК: H03B 7/14, H03B 9/12
...четверти длины волны второйгармоники от центра диэлектрического резонатора, и при этом входная плоскость трансформатора импеданса проходит через центрпоперечного сечения отрезка Н .-образноговолновода,1185558 ВНИИПИ Заказ 6435/5Тираж 871 Подписное лиал ППП "Патент",Ужгород, ул, Проектная,Изобретение относится к радиотехникеи может быть использовано в качестве зада.ющего или синхронизирующего генератора врадиотехнических системах СВЧ различногоназначения.Цель изобретения - повышение выходноймощности и КПД,На чертеже изображен генератор СВЧ,Генератор СВЧ содержит объемныйцилиндрический резонатор 1 первой гармони 10ки с отверстием связи 2, коаксиальную линию 3, четвертьволновый трансформатор 4импеданса, генераторный диод 5,...
Свч-генератор
Номер патента: 1231151
Опубликовано: 15.05.1986
МПК: H03B 7/14, H03B 9/12
Метки: свч-генератор
...вывода мощности .4, короткозамыкатель 5, режекторный резонатор 6, поглощающую нагрузку 7, установленную в режекторном резонаторе 6, и элемент связи 8 расположенный между генераторным диодом 2 и проходным резонатором 3. ЮСВЧ-генератор работает следующим образом.За счет полуволнового расстояния между короткозамыкателем 5 и генераторным диодом 2 в отрезке 1 запре дельного волновода формируется резонатор на частоте второй или третьей армоники, наличие которого обогащает импульсы тока генераторного диода 2 гармоническими составляющими. При этом.форма импульсов тока приближается к оптимальной, что приводит к повышению КЦЦ и соответственно выходной мощности СВЧ-генератора, Поглощающая нагрузка 7включенная в режекторный резонатор 6 играет роль...
Генератор сверхвысоких частот
Номер патента: 1283941
Опубликовано: 15.01.1987
Автор: Смородин
МПК: H03B 9/12
Метки: генератор, сверхвысоких, частот
...изобретений и открытий 1 13035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Генератор работает следующим образом.При подаче напряжения на полупро- . водниковые приборы 3 в них появляются 25 осцилляции тока, возбуждающие высоко- стабильные колебания в парциальных тороидальных резонаторах. За счет дифракцнонной связи этих резонаторов 1 между собой и с помощью перемещения 3 О ,концентрических колец 4 обеспечивается синхронизация колебаний полупроводниковых приборов 3 с суммированием их мощностей в элементах связи 5,1 2подключенных к нагрузке (на чертеже не показана).В1ормула изобретенияГенератор сверхвысоких частот, соержащий открытый резонатор, образованный первым и вторым...
Способ генерации гармоник
Номер патента: 1290468
Опубликовано: 15.02.1987
Автор: Прохоров
МПК: H03B 9/12
...Т /54 Т Государственного ком113035, Москва, ственно-полиграфичес извИзобретение относится к СВЧ-генераторам и может быть использовано в различной аппаратуре,Цель изобретения - увеличение выходной мощности и КПД.На фиг. 1 представлена вольт-амперная характеристика диода Ганна; на фиг. 2 - эпюра напряжения; на фиг. 3 - эпюра тока через диод Ганна,Способ генерации гармоник заключается в следующем. Выбирается диод Ганна с параметрами по 1= 5 10 д - 10") см , где по - концентрация электронов в арсениде галлия;1 - длина активной области диода Ганна, вольт-амперная характеристика которого имеет участок с наклоном 1/К 1 (фиг. 1) в результате развития ударной ионизации. Для этого на диод Ганна, помещенный в резонатор, подают напряжение...
Генератор свч
Номер патента: 1290469
Опубликовано: 15.02.1987
Автор: Загрядский
МПК: H03B 9/12

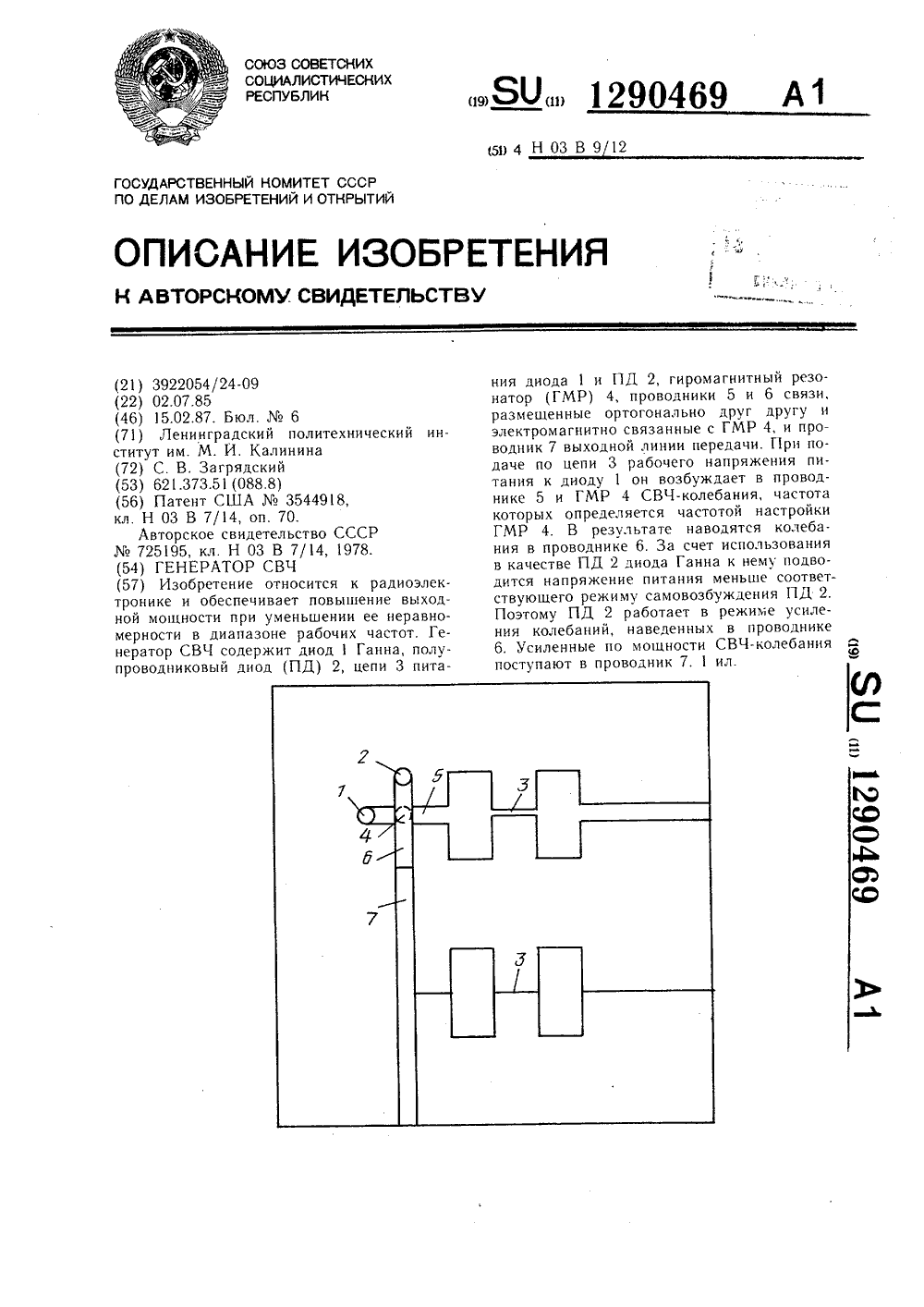

...Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Гроектная, 4 Изобретение относится к радиоэлектронике и может использоваться для возбуждения СВЧ-колебаний.Цель изобретения - повышение выходной мощности при уменьшении ее неравномерности в диапазоне рабочих частот.На чертеже изображен генератор СВЧ, вид сверху.Генератор СВЧ содержит диод 1 Ганна и полупроводниковый диод 2, цепи 3 питания диода Ганна и полупроводникового диода 2, гиромагнитный резонатор 4, электромагнитно связанный с первым и вторым проводниками 5 и 6 связи, проводник 7 выходной линии передачи.Генератор СВЧ работает следующим образом.При подведении через цепи 3 к диоду 1 рабочего напряжения питания диод 1 возбуждает в первом проводнике 5 и...
Свч-генератор
Номер патента: 1297206
Опубликовано: 15.03.1987
Авторы: Гинеотис, Соловьев, Шкаликов
МПК: H03B 9/12
Метки: свч-генератор
...диоды 1находятся в режиме жесткого возбужденйя и генерации СВЧ-колебаний ненаблюдается. При подаче управляющего напряжения У на Е-й ключевойэлемент 3 он замыкается и напряжение 30от источника 5 полностью прикладывается к соответствующему к-му генераторному полупроводниковому диоду 1в результате чего он переходит в режим мягкого возбуждения и генерирует СВЧ-колебание с частотой Г=" рн /фк где 7 р - фазовая скоростьколебания с длийой волны , а %определяется его положением в короткозамкнутом отрезке прямоугольного волновода 2 в соответствии с формулой8 =Ъ,/4 + Ф - 1)Ъц,.,/4, если Е =,3 (2 ш-) и Г =%/4+ ф)Я /4,если К = 2,42 ш. Остальные генераторные полупроводниковые диоды 1, 45частоты которых выбраны так, чтобывыполнялось условие 7 ф,...
Генератор сверхвысоких частот
Номер патента: 1314434
Опубликовано: 30.05.1987
Автор: Хоменко
МПК: H03B 7/14, H03B 9/12
Метки: генератор, сверхвысоких, частот
...чертеже схематично изображеноустройство генератора СВЧ,Диод Ганна 1 установлен н короткозамкнутом отрезке прямоугольноговолновода 2. 11 тырь 3 питания ннеденв волновод через отверстие в широкойстенке и соединен с одним электродомдиода Ганна 1, Внутри втулки 4 термокомпенсирующего узла размещен компенсирующий стержень 5, жестко скрепленный одним концом с втулкойприкрепленной к нижней стенке волновода, Другой конец стержня 5 жестко соединен, например, с помощью цангового зажима с другим электродом диода Ганна 1.Втулка 4 выполнена из материала(например, из инвара) с малым температурным коэффициентом линейного расширения (ТКР), а компенсирующий стержень 5 - из материала с большим тем -пературным коэффициентом линейногорасширения...
Генератор
Номер патента: 1350806
Опубликовано: 07.11.1987
Авторы: Кириченко, Логвиненко, Солодовник, Харьковский
МПК: H03B 9/12
Метки: генератор
...ПОДЯЧЕ ца 11 р;1;2 1 Г ;,З,тЯКТИВЦ 1,1 Й ПОЛУПОЗва",Ц 12 ЗВ . .1,12-В РЕЗОНЯНСНай СЦС 1 ЕтЗ 0.,;",", Зт;:Я 1 На",атрЕЗКОМ 2 С ПЕт)ИОи:тЕ;С; Си з,.11и АОЗЯЗИОП 1 ЯЧЕ Ст. ".2 тт 1 т-ОЕЗ.2 НЯ ГОР.2 М В Витте гГО 1,-,2., З.,; 1-,;тта;."-.призмы 5 возникя:от злек ;, 2:. - .2 тит:;,:.;колебания частага котарь х а тредегяется, в основном резая 1-сна. - яэта".21.1квазиоптического дизлект 121 " агорезонатора, в котово; ва б-,-. - ,. -,.,:калебания с Высоким азик;.г1 ь:ттъ 2.т 1 нДтЕКСОМ ИМЕЮЩИЕ ба 11 Ъ 21 уш,тоттр" я"1.С ". - .ПРИ ВЫОРЯННОЙ ШНОЯНЕ ГРЯ 1 Е 1 Птт;.1 цай прямой призмы 5. Необходимая зелцчц я связи до .тигяется установкой .ряци 6 правильной прямой приэ-.гы 5 парапл:-Льна второй широкой грани отрезка 2 и размещением от нее 2 Я...
Генератор
Номер патента: 1350807
Опубликовано: 07.11.1987
Авторы: Кириченко, Логвиненко, Солодовник, Харьковский
МПК: H03B 9/12
Метки: генератор
...КВЯЗЕОПТЕчт.С кий ДиэлектРичский РеэонатЕР КОТС" рый Выполнен В Биде прямоц трехгряц. ной призмы 5 с равнсбедр-ными тре- УГОЛЬНИКЯМИ В ОСНОВЯНИЯХ СТОРЫЕ параллельны узким гпаням о Оезкя .31 ве грани т) и т поямой тре - ,грат.035 ПРИЗМЬ 5 С ОДИНЯКОВО", ИРг, Сй )ЯС". ЛОжЕНЫ НаКЛОННО К ВТОРОЙ 3;.051)л;) ни Отрезка 2 и к цим 3-ртем,33:.яо. 3 3;ь:. лические слои 8 и 9 соотвтстцецс я т 1)етья ее граееь 10 устянсВлепя РЯЛЛЕЛЬНО ВТОрои П)ироко т", Яцтл л гт:, ка 2. Ширина каждой гряец , ",. с прямой трехгранной прцэмь . Сосаеляет не менее десяти :Елин вол отрез- КЯ 2 т, Я ДИЭЛЕКТВИЧСК Р 51 Етт ОнДа .)100 ) Ь Рр КнаЗИОПтЦЧЕСКОГО ДИЭЛЕКТРИЧРСКОГО резонатора связана с углом Е гри НОваНИИ равНОбЕдрННОГ О ТГугЬЕтК;:. В ОСНОВЯНИЯХ ПРЯМОЙ т...
Генератор
Номер патента: 1385225
Опубликовано: 30.03.1988
Автор: Смородин
МПК: H03B 9/12
Метки: генератор
...к первому и второмугенераторным диодам 2 и 4 напряжения смещения приводит к воэникнове"нию периодических колебаний тока,которые возбуждают СВЧ колебания в колебательном контуре, состоящем иэволцоводного резонатора 1, первыйи второй металлических пластин 6 и7 и первого и второго отрезков8 и 9 с подвижными поршнями 10 и 11,Путем подстройки длины отрезка 8подвижным поршням 10, регулируетсястепень согласования первого и второго генераторных диодов 2 и 4 сколебательным контуром и подбирается режим близкий к оптимальному,Так как первый и второй генераторные диоды 2 и 4 расположены в плоскости постоянной фазы СВЧ поля,топроисходит взаимная синхронизацияих частоты во всей полосе перестройи и сложение мощностей....
Генератор
Номер патента: 1425803
Опубликовано: 23.09.1988
Авторы: Водопьянов, Скачко
МПК: H03B 7/14, H03B 9/12
Метки: генератор
...току и встречно-последовательно по переменному току, питаюшего напряжения в генераторе возбуждаются электромагнит 55 ные колебания, контролируемые колебательным контуром, образованным последовательно включенными емкостями первого 3 и второго 4 генераторныхдиодов, индуктивностямн проводников,соединяющих их и регулируемым намагниченным гиромагнитным резонатором2 реактивным сопротивлением первойчетвертьволновой щели 6. Встречнопоследовательное включение первого 3и второго 4 генераторных диодов попеременному току приближает форму переменного тока в них к гармонической за счет взаимной компенсации нелинейностей емкостей, что повышаетмощность колебаний, отдаваемых в на"грузку, и снижает уровень гармониквыходного сигнала, возбуждаемого...
Генератор
Номер патента: 1504783
Опубликовано: 30.08.1989
Авторы: Кириченко, Солодовник, Харьковский
МПК: H03B 9/12
Метки: генератор
...междусобой, и в диэлектрическом резонаторе 1 устанавливается стоячая вода,Часть моцности при этом иэ диэлектрического резонатора 1 поступает об 40 Изобретение относится к радиотехнике и может. быть использовано в радиопередаюцих и радиоприемных устройствах,5Целью изобретения является увеличение эффективности суммирования иповышение рабочей частоты при формировании квазиоптического волноводногопучка, 10На чертеже изображена конструкциягенератора,Генератор содержит диэлектрический резонатор 1, с которым электромагнитно связаны отрезки 2 линии передачи, к одному из концов каждого изкоторых подключен активный полупроводниковый диод 3, при этом диэлектрический резонатор 1 выполнен в видедиска диаметром О, по периметру кото рого выполнена...
Генератор
Номер патента: 1515335
Опубликовано: 15.10.1989
Авторы: Смородин, Харьковский
МПК: H03B 7/14, H03B 9/12
Метки: генератор
...1.Зеркало 2 может быть выполнено из двух частей, в одной из которых выполнена первая цель 3, а другая часть установлена с возможностью перемещения ее перпендикулярно к плоскости прямоугольных оснований диэлектрических полудисковВ зеркале 2 может быть выполнена вторая цель 9, в которой установлены идентично первой цели металлические перегородки 1 корот коз амыкаюцие 55 поршни 6 и полупроводниковые диоды и которая расположена симметрично относительно плоскости, проходящей че- РЕЭ ПРОДОЛЬНУЮ ОСЬ ДИЭЛЕКТРИЧЕСКИХ полудисков 1 перпендикулярно плоскости зеркала 2,Генератор работает следуюцим об"разом,При подаче напряжения питания наполупроводниковые диоды 7 в диэлектрических полудисках 1 возбуждаются аэимутальные колебания высшего порядкас...
Генератор
Номер патента: 1518862
Опубликовано: 30.10.1989
Автор: Кривопальцев
МПК: H03B 9/12
Метки: генератор
...и третьим выхолами генератора,25 30 Гоставитель В,ГазаровРедактор Т.Лазоренко Техред И, Коданич Корректор ЛБескид Заказ бтт 09/55 Тираж 884 Поллисттое ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113 Г)35, 1 осква, -15, Раушская цаб л. 4/5Произволстнеццо-издательский комбинат "Патент", г,ужгорол, уп. 1 агарцца, 101 Изобретение относится к радиотехнике и может быть использовано н раЛиоцриемцых устройствах,Целью изобретения является увели.чепце КПЛ,На чертеже изображена конструкциягенератора.Генератор содержит два отрезка 1линии передачи, к одному из концовкаждого из которых подключен генераторный диод 2, резонатор 3, которыйсвязан с отрезками 1 через элементы4 связи, расположенные на расстоянииот точки...
Генератор свч
Номер патента: 1309870
Опубликовано: 23.11.1989
Авторы: Белоус, Булгаков, Фисун, Фурсов
МПК: H03B 7/14, H03B 9/12
...к радиоэлектронике и может использоваться для возбуждения СВЧ-колебаний.Цель изобретения - увеличение выходной мощности и повышение диапазона рабочих частот.На фиг. 1 представлен продольный разрез генератора СВЧ; на фиг, 2 - второе подвижное зеркало генератора СВЧ.Генератор СВЧ содержит открытый резонатор 1, первое зеркало 2, второе подвижное зеркало 3, выполненное в виде металлических брусьев, центральная часть 4 которого смещена в направлении от первого зеркала 2, полупроводниковые диоды 5, проводники 6 и фильтры 7 в цепи питания полупроводниковых диодов 5, механизм 8 перемещения второго подвижного зеркала, элемент 9 вывода энергии.Генератор СВЧ работает следующим образом.К полупроводниковым диодам 5 через проводники б подается...
Генератор
Номер патента: 1538215
Опубликовано: 23.01.1990
Автор: Смородин
МПК: H03B 9/12
Метки: генератор
...3 приводит к перестройке частоты генерации за счет изменения частоты открытого резонатора вследствие изменения расстояния между первым 1 и вторым 3 зеркалами, Полупроводниковый диод 4 Р при этом перемещается в точку Ь, а частота генерации возрас- тает до г 1 в . В момент времени, когда мощность колебаний, развиваемая полупроводниковым диодом 4 Р, еще достаточно велика, в каустику поля в точке с вводится полупроводниковый диод 4 Р, который вначале работает в режиме усиления колебаний по частотегенерации, определяемой полупроводниковым диодом 4 Р, а затем по мере продвижения в область более высоких амплитуд колебаний переходит в режим синхронизации.Полупроводниковый диод 4 Р вблизи центра каустики поля работает в режиме генерации,...
Способ включения генератора непрерывных свч-колебаний на диоде ганна и устройство для его осуществления
Номер патента: 1580519
Опубликовано: 23.07.1990
МПК: H03B 9/12
Метки: включения, ганна, генератора, диоде, непрерывных, свч-колебаний
...СВЧ-колебаний на нем, которое было нарушено при понижении температуры ниже критической ТкрПричиной этого является также и то, что при старении диода Ганна впроцессе эксплуатации происходит деградация его параметров, при которой .снижается модуль отрицательной проводимости диода Ганна для фиксированной температуры его активного слоя,что приводит к уменьшению интервала рабочих температур со стороны более низких температур .В дальнейшем, после уменьшения напряжения питания до номинального значения, колебания генератора 1 на диоде Ганна не срываются.Устройство, осуществляющее способ включения генератора непрерывных колебаний на диоде Ганна, работает следующим образом.При подаче первичного напряжения на первый вход стабилизатора 2 напряжения...
