Кварцевый генератор

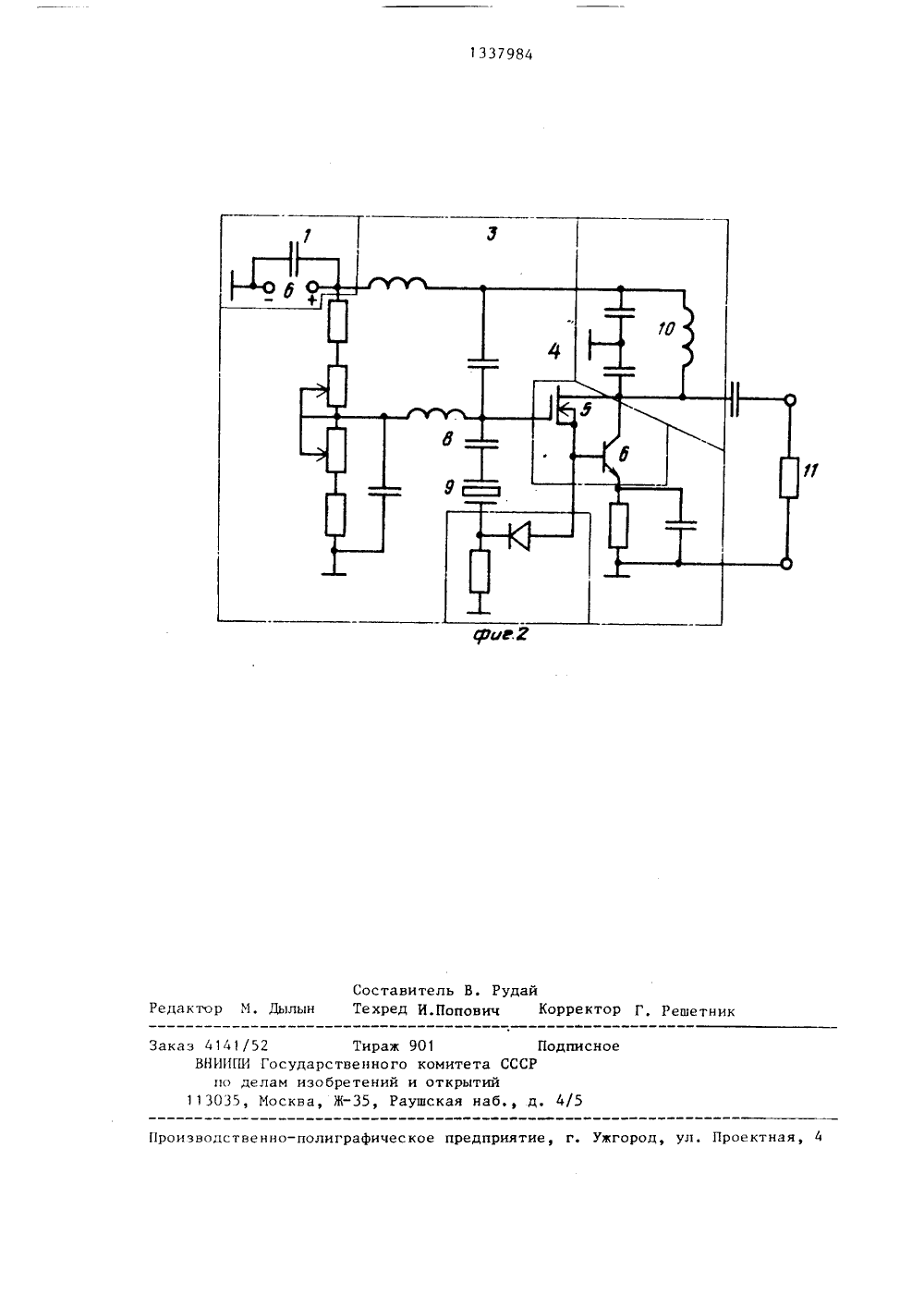

(19) 1 4 Н 03 В 5 ИСАНИЕ ИЗОБРЕТЕНИ ВТОРСКОМУ СВИ ЕЛЬСТВ ти, про зонатор г-ре в использо 2 ил ОСУДАРСТЯЕНКЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(7 1) Рязанский радиотехнический институт(56) Судаков Ю.И. и др. Мощные одно- каскадные кварцевые автогенераторы на составных транзисторах. - Вопросы радиоэлектроники. Сер. Общетехническая, 1978, вып.9, с.87-96.Авторское свидетельство СССР У 1298829, кл. Н 03 В 5/32, 10.03.85 54) КВАРЦЕВЫЙ ГЕНЕРАТОР(57) Изобретение относится к ради технике. Цель изобретенияповыше ние мощности выходных колебаний. Кварцевый г-р содержит источники 1 и 2 питания, активную часть 3 с со тавным транзистором 4 и эл-том управления 7 его режимом работы, тра зисторы 5 и 6, эл-т связи 8, кварцевый резонатор 9, нагрузочный 1.С-контур 10 и нагрузку 11, Включение кварцевого резонатора 9 не в цепь положительной обратной связи, а в управляющую цепь эл-та управления 7 обеспечивает в кварцевом г-ре повышениемощности выходных колебаний при заданном ограниченном значении мощноскающеи через кварцевыи рНа чертежах в кварцевачестве эл-та управленияан транзистор или диод.133Изобретение относится к радиотехнике и может быть использовано припостроении мощных источников высокостабильных колебаний,Цель изобретения - повышение мощности выходных колебаний.На фиг.1 приведена принципиальнаяэлектрическая схема предложенногокварцевого генератора; на фиг.2включение элемента управления режимом работы составного транзисторав случае выполнения его на диоде.Кварцевый генератор содержит источник 1 питания, дополнительный источник 2 питания, активную часть 3с составным транзистором 4, первыйи второй транзисторы 5 и 6, элемент7 управления режимом работы составного транзистора 4, элемент 8 связи,кварцевый резонатор 9, нагрузочныйЬС-контур 1 О, нагрузку 11.Кварцевый генератор работает следующим образом.В нагрузочном ЬС-контуре 10 выделяются электрические колебания, которые поступают в нагрузку 11, Крометого, с нагрузочного ЬС-контура 10снимаются два противофазных сигнала,один из которых подается на вход активной части 3 - базу первого транзистора 5, а другой через элемент8 связи и кварцевый резонатор 9 - науправляющий вход элемента 7, которыйобеспечивает протекание тока базывторого транзистора 6 на время запирающей полуволны напряжения возбуждения. При этом происходит генерация на частоте, соответствующей последовательному резонансу кварцевого резонатора 9, так как на этой частоте обеспечивается наименьшее затухание сигнала, управляющего работой элемента 7984 27 а, следовательно, и выполняетсяусловие баланса амплитуд.На фиг.2 показано включение элемента 7 в случае выполнения его на 5диоде .Источник 1 питания и дополнительный источник 2 питания обеспечиваютрежим работы активной части 3 и элемента 7 по постоянному току.В связи с тем, что кварцевый резонатор 9 включен не в цепь положительной обратной связи, а в управляющую цепь элемента 7, в предложенном 15 кварцевом генераторе достигается повышение мощности выходных колебанийпри заданном ограниченном значениимощности, протекающей через кварце. вый резонатор 9.20 Формула изобретения Кварцевый генератор, содержащийисточник питания и дополнительный 25 источник питания, активную часть ссоставным транзистором, в состав которого входят первый и второй транзисторы, нагрузочный ЬС-контур, который подключен к выходу активной час- ЗО ти, элемент управления режимом работы составного транзистора, который.включен между базой второго транзистора и дополнительным источником питания, элемент связи, один вывод которого подключен к нагруэочному ЬСконтуру, и кварцевый резонатор, приэтом активная часть с составнымтранзистором подключена к источникупитания, о т л и ч а ю щ и й с ятем, что, с целью повышения мощности выходных колебаний, кварцевыйрезонатор включен между выводом элемента связи и управляющим входом элемента управления режимом работы сос тавного транзистора1337984 Составитель В. РудайТехред И.Попович КорректоР Г. Решетник Редактор М. Дылын Заказ 4141/52 Тираж 901 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
