H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 945962

Опубликовано: 23.07.1982

Авторы: Бояркин, Ивашев

МПК: H03B 19/10, H03K 5/007

Метки: импульсов, следования, умножитель, частоты

...сигнал, а число т зафиксированное к этому моменту в счетчике 6, переписывается в регистр 5 и устанавпивает коэффициент деления управляемого делителя 4, Затем по заднему фронту импульса на первом выходе бпока 2 на его втором выходе формируется импульс, по которому счетчик 6 устанавливается в исходное нулевое состояние, На выходе упраьпяемого делителя 4 формируется последовательность импульсов с частотой, равнойф11 т;При единичном сигнале на выходе триггера 8 элемент 9 заблокирован, а ипоч 7 разблокирован, Импульсы опорной частоты Ео проходят через разблокированный ключ 7 и через элемент 11 поступают на выход устройства и на счетный вход порогового элемента 12. По заднему фронту ( К - 1)-го импульса пороговый элемент 12 срабатывает и...

Номер патента: 947908

Опубликовано: 30.07.1982

Авторы: Агошков, Васин, Грабаров

МПК: G11C 8/00, H03B 5/04

Метки: блоков, выборки, генератор, информации, памяти, устройства

...тока содержит транзисторы 1 и 2, трансформатор 3 с первичной 4 и вторичной 5 обмотками, токозадающий резистор 6, основной источник 7 питания, дополнительный источ О ник 8 питания, переключатель 9, бал947908 Формула изобретения ВНИИПИ ЗаТираж 622 з 5659/7 одписное ластные резисторы 10 и 11, шину 12 нулевого потенциала. К выходу генератора подключена нагрузка 13. Кроме того, генератор содержит два резистора обратной связи 14 и 15, а переключатель 9 содержит третий транзистор 16 и диод 17. База транзистора 16 подключена к управляющему устройству 18.Генератор тока работает следующим образом. 10В исходном состоянии транзисторы 1 и 2 закрыты, ток в нагрузке отсутствует, коллектор транзистора 2 подключен к основному источникупитания через...

Номер патента: 949769

Опубликовано: 07.08.1982

Авторы: Вепринский, Зеленский, Колпаков, Мещеряков, Соколов

МПК: H03B 5/32

Метки: возбуждения, генератор, кварцевый, ударного

...поступает на входную клемму 10, сформированный усилите лем-формирователем 1 ударный импульс поступает на схему кварцевого дифференциально-мостового фильтра 2, выходное напряжение с которого поступает на выход (выходная клемма 11) и на вход управляемого ключа 3. Сфазированный с помощью фазовращателя 4 сигнал с управляемого ключа 3 и усиленный в усилителе 5 гасящего импульса поступает на второй вход кварцевого дифференциально-мостового фильтра 2 и производит гашение колебаний кварцевого 20 резонатора, вызванных ударным импульсом. Запускающий имоу.;ь с входной клеммы О запускает трап;р 6, а стоп-импульс, который поступаег и кл мму 2, возвращает трипер 6 в первоначальное состояние. Сформированный триггером 6 импульс поступает 5 на вход...

Номер патента: 949770

Опубликовано: 07.08.1982

Автор: Соколов

МПК: H03B 5/32

Метки: автогенератор, кварцевый

...и поступают на входные электроды 5 и 6 пьезотрансформатора 4, расположенные на противоположных гранях пьезоэлемента. При возбуждении пьезотрансформатора 4 электрическое напряжение на выходных электродах 7 и 8 оказывается сдвинутым на 801 по отношению к напряжению, приложенному к входным электродам 5 и 6, т. е. колебания на затворах полевых транзисторов 1 и 2 оказываются сфазированными с исходными. Этим обеспечивается фазовое условие самовозбуждения генератора. Амплитудное условие обеспечивается соответствующим выбором величин резисторов 9 и 10, а также установкой рабочей точки полевых транзисторов 1 и 2 с помощью токостабилизирующего полевого транзистора 3.В предлагаемом генераторе используется пьезотрансформатор 4, работающий на частоте...

Номер патента: 949771

Опубликовано: 07.08.1982

Авторы: Вяземский, Милицкий, Скарин, Склянкин

МПК: H03B 7/14

Метки: генератор, сверхвысоких, частот

...и вес. Кроме того, выходная мощность его недостаточно высокая.Наиболее близким техническим решением к данному изобретению является генератор сверхвысоких частот, содержащий полупроводниковый диод, подключенный к источнику питания, резонатор основной частоты с размещенным в нем поршнем и резонаторы второй и третьей гармоник2 (.Известный генератор СВЧ обладает увеличенной выходной мощностью, однако имеет увеличеннЫе габариты и вес,Изобретение относится к радиотехнике и может быть использовано в радиоаппаратуре сверхвысокочастотного (СВЧ) диапазона.Известны генераторы свехвысоких частот.Один иэ известных генераторов СВЧ содержит полупроводниковый диод, подключенный к источнику питания и размещенный в объемном резонаторе, к которому...

Номер патента: 951637

Опубликовано: 15.08.1982

Автор: Иванченко

МПК: H03B 5/32

Метки: возбуждения, генератор, кварцевый, ударного

...2 и его гармояются им. Свободные колебаи усиленным усилителем 1,уют мультивибратор 2, коНИИПИ Заказ 5970/72 Тираж 959 Подписн ППП фПатент", г, Ужгород, ул, Проектная, 4 фил 3 ОЫ 6 торый начинает генерировать на субгармонике кварцевого резонатора 3.Последовательность импульсов на выходе мультивибратора 2 можно представить в виде ряда нечетных гармоник, фаза которых изменяется на 90 друго относительно друга. Отсюда можно определить оптимальный номер субгармоники генерируемых колебаний как 811+1, где В любое целое число, включая нуль. 10 Выбрав соответствующую субгармонику, можно рассчитать величину фазового сдвига, вносимого РС-фазосдвигающей цепью 4 на частоте генерируемых колебаний, для обеспечения устойчивой син хронизации...

Номер патента: 951638

Опубликовано: 15.08.1982

Авторы: Ковалев, Лейковский, Парков, Сазоненко, Шашкова

МПК: H03B 19/00

Метки: умножитель, частоты

...входом первого компаратора включен первый выпрямитель, между вы ходом сумматора и первым входом первого компаратора включен второй выпрямитель, между выходом вычитателя О и первым входом четвертого компаратора включен третий выпрямитель, а между . выходом фазовращателя и вторым входом второго компаратора включен четвертый выпрямитель, при этом вторые входы 2 з второго, третьего и четвертого компараторов соединены между собой, а первый вход третьего компаратора соединен со вторым входом пятого компаратора, между выходом каждого из вы- зо прямителей и соответствующим дополнительным входом элемента ИЛИ включен один из четырех введенных дополнительных компараторов, вторые входы которых соединены между собой, а меж- з ду входом...

Номер патента: 951639

Опубликовано: 15.08.1982

Авторы: Дроздов, Исаков, Синичкин, Стародуб

МПК: H03B 23/00

Метки: генератор, инфранизкой, качающейся, частоты

...поразрядный перенос числа Ч40 из реверсивного счетчика 3 в суммирующий счетчик 5,Импульсы на выходе первого делителя 6 частоты с постоянным коэффициентом делении имеют среднюю частоту45о СУ1 ср= , ф Изменяя коэффициент деленияв делителе частоты с переменным коэффициентом деления, можно получать и другие законы изменения частоты. Предложенный генератор качающейсяинфраниэкой частоты позволяет получитьодновременно на двух выходах два соответствующих сигнала, причем частота одного из них изменяется по линейному(или какому либо иному) закону, а частота второго сигнала точно равна среднейчастоте первого, при этом через каждый .период девиации частоты обеспечиваетсясинфаэность обоих сигналов,Использование предложенного генератора...

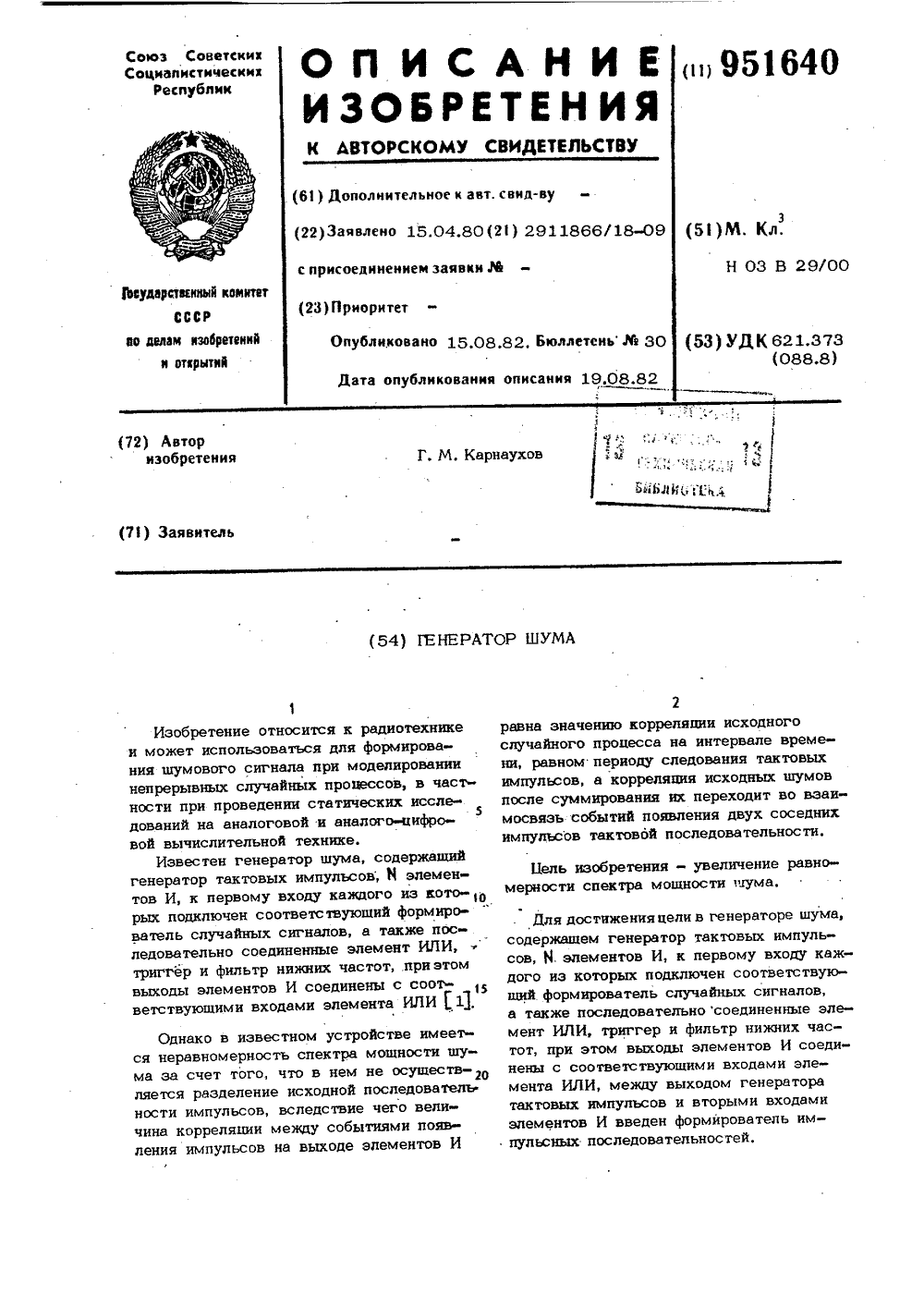

Номер патента: 951640

Опубликовано: 15.08.1982

Автор: Карнаухов

МПК: H03B 29/00

Метки: генератор, шума

...то этот импульс подаетсяна вход элемента ИЛИ 5 и с его выходаподается на счетный вход триггера 6.При этом знак формируемого на выходетриггера 6 бинарного сигнала меняется35по сравнению со знаком атого сигнала впредыдущем разряде, Следующий импульстактовой последовательности подаегся,например, на второй вход второго элемента И 3 и в зависимости от уровня40случайного сигнала на первом входе этого элемента проходит или не проходит насчетный вход триггера 6. На М+ 1 тактеимпульс с первого выхода формирователя2 вновь подается на вход элемента И 345и цикл формирования бинарного сигналаповторяется. Бинарный сигнал с выходатриггера 6 подается на вход фНЧ, на вы- .ходе которого образуется непрерывныйгауссов шум со спектром мощности,...

Номер патента: 871710

Опубликовано: 15.08.1982

Автор: Смородин

МПК: H03B 7/14

Метки: генератор, сверхвысоких, частот

...5 следующим образом.При подаче напряжения смещения черезметаллические брусья 3 к полупроводниковым диодам 4 домены сильного поля, распространяясь в полупроводнике, возбужо дают периодическую структуру, котораяформирует излучение основного вида колебаний в направлении второго зеркала 2.Перестройка резонатора осуществляется изменением расстояния между первым и вто рым зеркалами 1 и 2 ц угла поворота первого зеркала 1 относительно второго зеркала 2.Предлагаемый генератор позволяет достичь разряжения спектра колебаний, так как высшие виды колебаний излучаются из резонатора в стороны, Это значительно облегчает возможность суммирования мощностей многих полупроводниковых диодов 4 и увеличивает полосу перестройки генератора. Так как первое...

Номер патента: 957412

Опубликовано: 07.09.1982

Авторы: Граница, Гуляев, Долженко, Хотенок

МПК: H03B 19/10

Метки: импульсов, следования, умножитель, частоты

...с выхода управляемого генератораимпульсы частоты Гы на вход делителя 4 (рав 2 4но как и на выход умножителя частоты) и блок коррекции частоты не работает. В момент прихода первого импульса умножаемой частоты Г на второй вход синхронизатора 2 сйимаетсязапрет на прохождение импульсов счастотой Гвы через синхронизатор 2,и они поступают на вход делителя 4,Коэффициент деления делителя 4 (Кд)устанавливается равным половине требуемого коэффициента умножения (К),т.е. К,Кч2. С выхода делителя 4 импульсы счастотой - = - - поступают наеьх 2 ФвыхКД КЧсчетный вход триггера 5 (фиг. 2 а).С первого выхода триггера 5 черезпервое кипп-реле 6 и со второго выхода триггера 5 через второе кипп-реле7 на первый и второй входы элемента9 импульсы поступают уже с...

Номер патента: 959255

Опубликовано: 15.09.1982

Авторы: Зеленский, Колпаков, Мещеряков, Соколов

МПК: H03B 5/32

Метки: возбуждения, генератор, кварцевый, ударного

...12, ключ 15 13 амплитудный детектор 14, интег-. ратор 15, кипп-реле 1.6, входную клемму 17Кварцевый генератор ударного возбуждения работает следующим образом.Сформированный усилителем-Формирователем 1 ударный импульс через первичную обмотку трехобмоточного дифференциального трансформатора 2 поступает на возбуждение кварцевого резонатора 3. Нейтралиэующий конденсатор 4 нейтрализует статическую емкость кварцевого резонатора 3, Сигнал с нагрузочного резистора 5 поступает на выходную клемму 6 й на вход усилителя 7. усиленный сигяал параллельно поступает на первый вход фазового детектора 8 и на вход амплитудного детектора 11. На второй вход амплитудного детектора 14 посту 35 пает сигнал с кварцевого генератора 9. Входной сигнал с...

Номер патента: 959256

Опубликовано: 15.09.1982

Авторы: Борисенко, Михайлов, Самойлов, Соколов, Ханин

МПК: H03B 5/32

Метки: автогенератор, кварцевый

...сопротивлением по сравнению свыходным сопротивлением, определяемым выходными статическими характеристиками, которое используется в известной схеме.Причем динамическая выходная ха"рактеристика нелинейна, так каквольтамперная характеристика прямойпередвчи имеет квадратичный характер. По мере увеличения амплитудыколебаний на стоке средняя за период величина выходного сопротивленияуменьшается. Это сопротивление через конденсатор 11 подключено параллельно конденсатору 9 в контуре колебательной системы. При нарастанииколебаний уменьшение выходного сопротивления полевого транзистора 3,шунтирующего конденсатор 9, вызываетрост сопротивления потерь в колебательной системе, т.е. при одинако"вых исходных режимах с достаточнобольшим фактором...

Номер патента: 959257

Опубликовано: 15.09.1982

Автор: Мокрицкий

МПК: H03B 27/00

Метки: генерирования, многофазного

...18 в момент окончания импульса, действующего на входе синхронизации Формирователя 13. Этим обеспечивается Формирование запускающих импульсов из выходного напряжения О 0 нуль-органа 19 при,этом же направлении изменения напряжения О интегратора 18, которое он имел в момент окончания предыдущего импульса на входе синхронизации, Установка триггера 25 в состояние, соответству" ющее состоянию триггера 15 в момент окончания импульса на входе синхронизации осуществляется по цепи: вход синхронизации Формирователя 13 - последовательное"соединение элемента НЕ 21 и дифференцирующей цепи 22- первый вход одного из элементов И 23 или 24 (то, в котором на втором входе - "1"), При этом, если первый выход триггера 25 принимает состояние "1", то...

Номер патента: 964963

Опубликовано: 07.10.1982

Авторы: Баржин, Зеленский, Мещеряков, Солодовник, Удачин

МПК: H03B 5/32

Метки: генератор, кварцевый, частотно-модулированный

...а во-вторых, однозначностью уходов частот 1, и 1, под действием большинства дестабилизирующих факторов, поскольку частотозадающие цепи, образованные послсдова 20 25 30 35 40 45 50 55 тельным соединением кварцевых резбнаторов 2(3) и варикапов 4(5), включены параллельно по высокой частоте и одинаково связаны с элементами активной части схемы ге. нератора.Значительное увеличение диапазона перестройки частоты за счет использования известного для одночастотных частотно-модулиро. ванных кварцевых генераторов способа включения последовательно с их кварцевыми резонаторами катушек индуктивностей, в частности катушки 10 индуктивности, при. водит к увеличению управляющего сопротив. ления колебательной системы на частоте, оп. ределяемой этой...

Номер патента: 964964

Опубликовано: 07.10.1982

Автор: Субботин

МПК: H03B 21/02

Метки: генератор, двухфазный, инфранизких, частот

...время прохождения одного импульса опорного кварцевого генератора 10, Таким образом из импульсной последовательности опорного кварцевого генератора 10исключаются отдельные импульсы с частотой повторения запрещающих импульсов, которая должна быть меньше частоты делителей 2, 6 и 12. Это исключение импульсоввызывает непрерывный набег фазы выходного сигнала третьего фильтра 13 скачкамигЛпо - вследствие дискретной временноййзадержки выходного сигнала третьего делителя 12 и появление в спектрах выходныхсигналов смесителей 4 и 8, составляющих сугловой скоростью Я = 2 ЛЕоо / М.Эти составляющие выделяются выходными фильтрами 5 и 9 и являются выходными сигналами устройства.Установка фазы производится посредством блока. управления фазой 1,...

Номер патента: 964965

Опубликовано: 07.10.1982

Авторы: Рыжков, Рязанцев, Сергиенко, Сластунов

МПК: H03B 21/02

Метки: сетки, формирования, частот

...генераторе 4. Первый ключ 5 в этотмомент закрыт, так как селектор (триггер)10 находится в исходном нулевом состоянии,которое изменяется только по пришествииимпульса с прямого выхода счетного триттера 13 через первую линию задержки 14, время задержки в которой равно времени нарастания колебаний в первом многочастотномгенераторе 4, После окончания переходногопроцесса в первом многочастотном генераторе 4 первый ключ 5 открывается и на нагруэке б устройства выделяется колебание отпервого многочастотного генератора 41 С при,ходом следующего импульса от опорного гене;ратора 1 счетный триггер 13 и блок 2 управления изменяют свои состояния, но покадлится переходный процесс во втором мно.гочастотном генераторе 8 второй ключ 9закрыт, и на...

Номер патента: 966847

Опубликовано: 15.10.1982

Авторы: Горнштейн, Добровольский, Ратников, Солодухо

МПК: H03B 19/00

Метки: импульсов, умножитель, частоты

...генератора 2,с шины 9. 1 у сосчитанного счетчиком 4. При этомПринцип работы умножителя заключа; на выходе элемента 7, т.е. на выходеется в следуоцем, умножителя частоты, возникает импульс,Бсли подаваемая частота 1, а и - который сбрасывает счетчик 4.коэффициент умножения, то требуемая Ввиду того, что на выходе умножичастота на выходе умножителя составит е теля частоты выделяется каждый К-й импульс из серии импульсов генератора2, частота на выходе умножителя чаГп 1стоты составляетГенератор 2 генерирует импульсы счастотой следования Г., превышающейчастоту Г в некоторое достаточнобольшое число (а) раз, Причем числощ в общем случае имеет целую частьК и дробную 1п К+д ЗфТогда частота на выходе генератора 2 составитизщю(КК)пфДелитель 3 делит...

Номер патента: 966848

Опубликовано: 15.10.1982

Авторы: Елисеев, Залялов, Музалев, Шишканов

МПК: H03B 19/10

Метки: импульсов, следования, умножитель, частоты

...и схема готова длявычисления д МИ 1-М . Таким образом, блок 9 определяет код приращения периода дМ 4 и его знак,Для уменьшения динамической по"грешности умножения частоты необходимо осуществить равномерную эа времяТ коррекцию периодов следованияимпульсов на выходе устройства в зависимости от дМ. Если/ дй 1К, тотакую коррекцию можно осуществить спомощью двоичного умножителя. Приэтом при положительном знаке дИ,1,что соответствует увеличению периодаТ -Т , коррекция заключается в уве.лйчений периода следования выходныхимпульсов на величину Тр при отрицательном знаке йМ(Т, .сТ ) коррекция заключается в уменьшеии периодаследования АМ.1 выходных импульсов навеличину То, Если АМ,=К то, очевидно, коррекции в зависимости от знакаАМ 1 на величину...

Номер патента: 966849

Опубликовано: 15.10.1982

Авторы: Григорьев, Капустин, Шейко

МПК: H03B 21/02

Метки: синтезатор, цифровой, частоты

...12 по выходу, д - числовое значение на выходе коммутатора 11 приОтсутствии анализатора кода 15; ечисловое значение на выходе коммутатора 11 при введенном анализаторекода 15", ж " сигнал на выходе цифроаналогового преобразователя 13 при от"сутствии анализатора кода 15; зсигнал на выходе цифро-аналоговогопреобразователя 13 при введенном анализаторе кода 15.Цифровой анализатор частоты работалт следующим Образом.Частотным селектором 3 устанавливается число К, определяющее значениевыходной частоты синтезатора. Генератор кода числа ч обеспечивает генерирование числа К в двоичном коде с частотой синхронизации 1 (фи Г, 2 в) иего пересылку на информационные входыи-разрядного накапливающего сумматора5, Частота т - зто результат деления частоты...

Номер патента: 966850

Опубликовано: 15.10.1982

Авторы: Бажанов, Марков, Синицына, Шапошников

МПК: H03B 29/00

Метки: генератор, свч-диапазона, шума

...4 пьным катодом 2, анодом 3 и ускоряющим кольцевым электродом М, отрезка стандартного волно.вода 5 с согласованной нагрузкой б,магнита 7, запредельных патрубков"держателей трубки 8, источника питания анодной 9 и катодной 10 секцийтрубки, ограничивающего сопротивления 11,Устройство работает следующим образом.Электроны разгоняются полем катодного промежутка и впрыскиваются. узким пучком Р 2 мм) в неоднородное продольное магнитное поле анодной части трубки, где ионизуют газ. При столкновениях энергия поступательного движения преобразуется в энергию колебательного движения электронов вдоль электрического поля возбуждае" мых ТЕО волн, Разброс частоты враще" ния электронов, обусловленный неоднородностью магнитного поля, позволяет возЬуждать...

Номер патента: 970630

Опубликовано: 30.10.1982

Авторы: Добронравов, Евтихиев, Мещеряков, Прокимов, Трофимов

МПК: H03B 5/32

Метки: автогенератор, кварцевый

...генерируемых колебаний, 15Бель изобретения - повышение стабильности частоты генерируемых колеба- .ний.Поставленная цель достигается тем,20то в кварцевый автогенератор, содержащий усилительный каскад на транзисторес резонансной нагрузкой в цепи коллектора, последовательно соединенные кварце 2вый резонатор и первый конденсатор,подключенные между резонансной нагрузекой и обшей шиной, а также катушку индуктивности, дополнительно введен второйконденсатор, причем последовательносоединенные второй конденсатор и катушка индуктивности включены между точкойсоединения первого конденсатора и кварцевого резонатора и базой транзистора.На фиг. 1 приведена принципиальнаязлектрическая схема предлагаемого устройства; на фиг. 2 - эквивалентная...

Номер патента: 970631

Опубликовано: 30.10.1982

Авторы: Живилов, Прянишников, Сметанин, Строкач

МПК: H03B 19/00

Метки: генератор, инфранизких, колебаний, периодических, цифровой, частот

...входсумматора 3, на второй вход которогопоступает содержимое соответствующейячейки оперативного запоминающего устройства 4, синхронизируемого тактовымми импульсами считывания, поступающими с первого выхода формирователя 22импульсов через третий коммутатор 23,5 9706 По тактовым импульсам записи с второго выхода формирователя 22 импульсов) результаты суммирования записываются в ту же самую ячейку оперативного запоминающего устройсти 4, После прохожде 5 ния М импульсов в последнем будут записаны все М ординат одного периода первой гармоники. На этом заканчивается первый цикл работы.1 ОЗатем к содержимому первого счетчика 11 прибавляется "1", благодаря чему первый коммутатор 13 пропускает код весового коэффициента второй гармоники, а к...

Номер патента: 970632

Опубликовано: 30.10.1982

Автор: Фомин

МПК: H03B 19/10

Метки: импульсов, следования, умножитель, частоты

...которого соединен спервыми входами второго блока элементов И, вторые входы которого соединены с разрядными выходами четвертого счетчика импульсов, вход которого соединен с выходом второго дополнительного счетчика импульсов, овход которого соединен с выходом четвертого элемента И, третий вход которого соединен с входной шиной, причем разрядные входы второго счетчикаимпульсов соединены с выходами второ- зго блока элементов И,На фиг. 1 представлена структурная электрическая схема предлагаемогоустройства; на Фиг. 2 " временные диаграммы, показывающие его работу. 20Устройство содержит счетчикиимпульсов, элемент ИЛИ 5, элементыИ 6-9, триггеры 10-13, Формирователь14 импульсов по переднему Фронту,состоящий из элемента НЕ 15, конденсатора 16,...

Номер патента: 563881

Опубликовано: 07.11.1982

Авторы: Бородкин, Смородин

МПК: H03B 9/12

Метки: генератор, полупроводниковый

...между собой полуволновых проводящих полосок, Причем планарный элемент Ганна 2 установлен внутри дополнительно введенного объемного резонатора 4, а расстояние между полуволновыми проводящими полосками замедляющей струкПредложенный полупроводниковый генератор работает следующим образом.Напряжение О, поступающее на выводы 5, равномерно распределяется между зазорами замедляющей структу ры 3 так, что напряжение на каждом зазоре становится равным в , гдеО М - число зазоров.НКогда напряжение Ганновских осцилляций превышает пороговое, между за" 1 О зорами замедляющей структуры 3 появляются домены сильного поля. Так как время прохождения доменов равно периоду генерируемых колебаний, дпя обеспечения синхронизма с волной сдвиг фазы на...

Номер патента: 978310

Опубликовано: 30.11.1982

Авторы: Бровченко, Кротов, Малышев

МПК: H03B 5/18

Метки: генератор, сверхвысокочастотный

...К пеитру отрезка линии передачи 5 подключен третий варакторный диод 7, уп равляемый той же полярностью напря жения, что и варакторные диоды 3 и 4.Кроме того, к эмиттеру транзистора 1 подключена пень смешения,состояйай из дросселя 8, резистора 9 и конденсатора 10, к коллектору - заземляющий конденсатор 11, а к базе - резистор 12 и дроссель 13.БФормула изобретенияФ Составитель В. Рощиндактор А. Власенко Техред С,Мигунова Корректор С.Шекмар 9239/73 Тираж 959ВНИИПИ Государственного комитпо делам изобретений и откр 113035, Москва, Ж, Раушская Подписи оета СССРытийнаб., д. 4/5 ка Филиал ППП фПатентф, г, Ужгород, ул. Проектная,3 97831Управляющие напряжения на варакторныедиоды 3,4 и 7 подаются через дроссель14.Перестройка...

Номер патента: 978311

Опубликовано: 30.11.1982

Авторы: Бровченко, Кротов, Малышев

МПК: H03B 5/18

Метки: генератор, сверхвысокочастотный

...стороне 2 диэлектрической подложки 1 прорезаны две шьлевые резонансные линии 7 и 8 различной длины, расположенные симметрично уконцов отрезка микрополосковой линии 5передачи, 978311Цепь подачи напряжения на управляемый конденсатор 6 состоит из высокоомного отрезка линии 9 передачи, и контактной площадки 10. Цепь подачи напряжения смешэнияна активный элемент 4также состоит из высокоомных отрезков линии 11 и 12 передачи и контактных площадок 13 и 14. Разделительный конденсатор 15, отрезки микрополосковых линий 16-18 образуют входную линию 1 О генератора.При подаче напряжения смешения на активный элемент 4 и управляемый конденсатор 6 в схеме возбуждаются колебания на частоте соответствующей усло вию баланса фаз и амплитуд,...

Номер патента: 978312

Опубликовано: 30.11.1982

Авторы: Герцигер, Ройтман, Рыбин

МПК: H03B 5/26

Метки: гармонических, генератор, сигналов

...сигналов; на фиг,2- временные диаграммы,Генератор гармонических сигналов содержит основной усилитель 1, цепь 2 час тотно-зависимой обратной связи, цепь 3регулируемой частотно-независимой обратной связи, преобразователь 4 переменного напряжения в постоянное, блок 5сравнения, источник 6 опорного напряжения, интегратор 7, сумматор 8, дополнительный усилитель 9 и однополярный пиковый детектор 10.Генератор работает следующим образом.25Выходное переменное напряжение свыхода усилителя 1 (фиг, 2 а) поступаетна преобразователь 4 переменного нанряжения в постоянное, где преобразуетсяв постоянное напряжение, пропорциональное средневыпрямленному или среднеквадратичному значению, Так как преобразование переменного напряжения в постоянноесвязано...

Номер патента: 978313

Опубликовано: 30.11.1982

Авторы: Глухов, Корчун, Лебедь

МПК: H03B 5/26

Метки: генератор, сигнала, синусоидального, цифровой

...преобразователя подключен к входу опорного напряжения второго цифро-аналогового преобразователя, поразрядные входы которого соединены с соответствующими инверсными выходами каждого из и-разрядов двоичного счетчика.На чертеже представлена структурная электрическая схема предлагаемого устройства.Цифровой генератор синусоидального сигнала содержит тактовый генератор 1, двоичный счетчик 2, источник 3 опорного напряжения, первый цифро-аналоговый преобразователь (ЦАП) 4, второй ЦАП 5 и преобразователь 6 однополярных сигналов в двухполярные сигналы.Цифровой генератор синусоидального сигнала работает следующим образом. дах первого ЦАП 4 с пределами изменения ох2"-1,Выходной сигнал Б первого ЦАП 4поступает на вход опорного напряжения второго...
