H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем
Кварцевый автогенератор
Номер патента: 1290466
Опубликовано: 15.02.1987
Авторы: Альтшуллер, Елфимов, Завьялов
МПК: H03B 5/36
Метки: автогенератор, кварцевый
...3, включенным между базой и коллектором транзистора 2, первый фазирующий конденсатор 4, включенный между базой и эмиттером транзистора 2, и последовательно соединенные второй и третий фазирующие конденсаторы 5 и 6, включенные между коллектором и эмиттером транзистора 2, образуют цепь положительной обратной связи. Нагрузочный резистор 7 включен между базой транзистора 2 и обшей точкой соединения второго и третьего фазирующих конденсаторов 5 и 6. Элементы кварцевого автогенератора: кварцевый резонатор 3, первый, второй и третий фазируюшие конденсаторы 4 - 6 образуют мост, в одну диагональ которого включен нагрузочный резистор 7, а к другой диагонали подключен выход (коллектор) транзистора 2. Величина емкости третьего фазирующего...

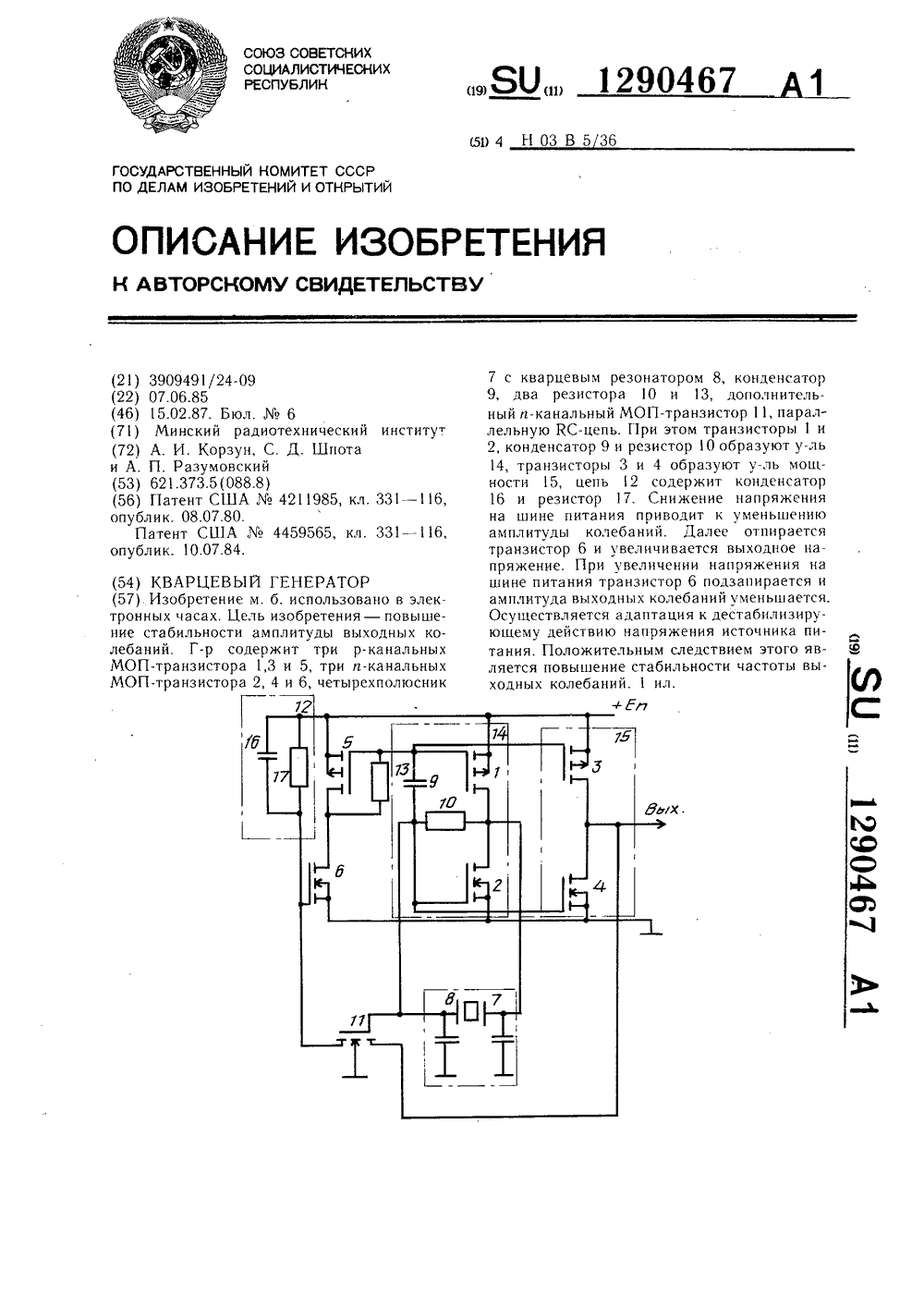

Кварцевый генератор
Номер патента: 1290467
Опубликовано: 15.02.1987
Авторы: Корзун, Разумовский, Шпота
МПК: H03B 5/36
...на его истоке на величину, большую порогового напряжения, при этом конденсатор 16 параллельной КС-цепи 12 заряжается и запирает третий п-канальный МОП-транзистор 6. Это приводит к уменьшению тока через первый р-канальный МОП-транзистор 1 и первый п-канальный МОП-транзистор 2. Уменьшение тока через первый р-канальный МОП-транзистор 1 и первый и-канальный МОП-транзистор 2 происходит до тех пор, пока не наступит состояние динамического равновесия, Это состояние характеризуется тем, что заряд конденсатора 16 параллельной КС-цепи 12 становится равным разряду его через резистор 17 параллельной КС-цепи 12. В зависимости от выбо ра постоянной времени параллельной КС-цепи 12 можно обеспечить условие минимумапотребляемой мощности. Снижение...
Способ генерации гармоник
Номер патента: 1290468
Опубликовано: 15.02.1987
Автор: Прохоров
МПК: H03B 9/12
...Т /54 Т Государственного ком113035, Москва, ственно-полиграфичес извИзобретение относится к СВЧ-генераторам и может быть использовано в различной аппаратуре,Цель изобретения - увеличение выходной мощности и КПД.На фиг. 1 представлена вольт-амперная характеристика диода Ганна; на фиг. 2 - эпюра напряжения; на фиг. 3 - эпюра тока через диод Ганна,Способ генерации гармоник заключается в следующем. Выбирается диод Ганна с параметрами по 1= 5 10 д - 10") см , где по - концентрация электронов в арсениде галлия;1 - длина активной области диода Ганна, вольт-амперная характеристика которого имеет участок с наклоном 1/К 1 (фиг. 1) в результате развития ударной ионизации. Для этого на диод Ганна, помещенный в резонатор, подают напряжение...
Генератор свч
Номер патента: 1290469
Опубликовано: 15.02.1987
Автор: Загрядский
МПК: H03B 9/12
...Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Гроектная, 4 Изобретение относится к радиоэлектронике и может использоваться для возбуждения СВЧ-колебаний.Цель изобретения - повышение выходной мощности при уменьшении ее неравномерности в диапазоне рабочих частот.На чертеже изображен генератор СВЧ, вид сверху.Генератор СВЧ содержит диод 1 Ганна и полупроводниковый диод 2, цепи 3 питания диода Ганна и полупроводникового диода 2, гиромагнитный резонатор 4, электромагнитно связанный с первым и вторым проводниками 5 и 6 связи, проводник 7 выходной линии передачи.Генератор СВЧ работает следующим образом.При подведении через цепи 3 к диоду 1 рабочего напряжения питания диод 1 возбуждает в первом проводнике 5 и...
Цифровой синтезатор частот
Номер патента: 1290470
Опубликовано: 15.02.1987
МПК: H03B 19/00
Метки: синтезатор, цифровой, частот
...на выход Кг импульсов из каждых 2 . Выходная последовательность управляемого делителя 7, импульсы которой из-за внутренних задержек запаздывают по отношению к соответствующим импульсам выходной последовательности опорного генератора 1 на время тк, поступает на Р-вход триггера 8. На тактовый вход (С-вход) которого с выхода первого элемента задержки 5 поступает последовательность импульсов опорного генератора 1, задержанная относительно исходной на т = ткк + 1, где 1 - время подготовки Р-триггера 8, Таким образом обеспечивается устойчивое формирование выходного сигнала Р-триггера 8.Равномерная последовательность частоты задержанная на (т + т) относительно выходной последовательности опорного генератора 1, формируется на выходе второго...
Цифровой генератор
Номер патента: 1290471
Опубликовано: 15.02.1987
Авторы: Ванько, Доронина, Лавров
МПК: H03B 27/00
...(фиг. 2 и, к).При этом на выходах БПЗ 7 периодически формируются две информационные группы данных по три значения кодов в каждой, сдвинутые друг относительно друга на120. Установка кода фаз производится посредством трех наборных элементов 14 блока установки кода фаз 6 (фиг. 3). Причем каждый из наборных элементов обеспечивает выдачу четырех разрядов двоичного кода. Выходы наборных элементов 14 подключены к разрядным входам счетчика 4, установка начального состояния которого обеспечивает необходимую разность фаз между группами и совпадает с началом каждого периода выходного сигнала цифрового генератора.Коды с выхода БПЗ 7 поступают на адресный вход делителя кода 11, коэффициент деления которого определяется блоком установки кода...
Радиоимпульсный умножитель частоты
Номер патента: 1292161
Опубликовано: 23.02.1987
Авторы: Баржин, Венгер, Воронов, Якименко
МПК: H03B 19/00
Метки: радиоимпульсный, умножитель, частоты
...полупериода на диод 7 он запирается и за счет явления резкого восстановления его обратного сопротивления формируется короткий мощный импульс. Длительность и амплитуда импульса может регулироваться изменением параметров катушки 9 индуктивности и регулируемого резистора О, причем длительность выбирается такой, чтобы она равнялась 1/2 периода колебания автогенератора на диоде 6 Ганна, а50 .амплитуда была не менее чем на порядок выше амплитуды ударного возбуждения и уровня шумов, Этот импульс через переходной конденсатор 8 посту 55 пает непосредственно в цепь диода 6 Ганна.Выходной фильтр 1 выполнен в виде диэлектрического резонатора, связанного с помощью полосковой линии 14 с диодом 6 Ганна, а с помощью полосковой линии 15 - с...
Свч-генератор
Номер патента: 1297206
Опубликовано: 15.03.1987
Авторы: Гинеотис, Соловьев, Шкаликов
МПК: H03B 9/12
Метки: свч-генератор
...диоды 1находятся в режиме жесткого возбужденйя и генерации СВЧ-колебаний ненаблюдается. При подаче управляющего напряжения У на Е-й ключевойэлемент 3 он замыкается и напряжение 30от источника 5 полностью прикладывается к соответствующему к-му генераторному полупроводниковому диоду 1в результате чего он переходит в режим мягкого возбуждения и генерирует СВЧ-колебание с частотой Г=" рн /фк где 7 р - фазовая скоростьколебания с длийой волны , а %определяется его положением в короткозамкнутом отрезке прямоугольного волновода 2 в соответствии с формулой8 =Ъ,/4 + Ф - 1)Ъц,.,/4, если Е =,3 (2 ш-) и Г =%/4+ ф)Я /4,если К = 2,42 ш. Остальные генераторные полупроводниковые диоды 1, 45частоты которых выбраны так, чтобывыполнялось условие 7 ф,...
Цифровой синтезатор частот
Номер патента: 1297207
Опубликовано: 15.03.1987
Авторы: Медведева, Рабинович, Чернышов
МПК: H03B 19/00
Метки: синтезатор, цифровой, частот
...преобразователь 4, фильтр 5 нижних частот, управляемый делитель 6 частоты,формирователь 7 кода частоты, блок8 ключей, первый регистр 9 кода частоты, второй регистр 10 кода частоты,инвертор 11, первый элемент И 12,второй элемент И 13, делитель 14 частоты,Цифровой синтезатор частот работает следующим образом.При отсутствии девиации частотына входах знака девиации частотыцифрового синтезатора частот заданылогические нули, при этом в первыйрегистр 9 необходимо записывать кодчастоты на единицу меньшейкода,необходимого для получения заданнойчастоты. С выхода второго элементаИ 13 на вход переноса младшего разряда накопительного сумматора 2 будеттакже поступать логический нуль, который не будет влиять на работу накопительного сумматора 2, а...
Устройство формирования двух последовательностей радиоимпульсов с заданным фазовым сдвигом между заполнениями радиоимпульсов
Номер патента: 1297208
Опубликовано: 15.03.1987
Автор: Фендриков
МПК: H03B 27/00
Метки: двух, заданным, заполнениями, между, последовательностей, радиоимпульсов, сдвигом, фазовым, формирования
...сигнал, поступающий на входной фильтр-усилитель 8 от формирователя 1, и управляет его продвижением к выходу. В регистрах сдвига первого и второго блоков 2и 3 задержки входной сигнал, определяющий частоту заполнения и частотуследования радиоимпульсов, задержи -. вается, Время задержки для обоих регистров одинаково и задается длиной5регистра, несколько большей. Различие в фазах выходных радиоимпульсов получается эа счет различноговременного положения выходных сигна.лов формирователя 6. ЮПроцесс задержки в регистре 20.сдвига выполняется следующим образом.Через входной фильтр-усилитель18 сигнал поступает на первый разрядрегистра 20 сдвига. На общие шинывсех разрядов регистра 20 сдвига через формирователь 21 поступают тактовые...
Преобразователь сигналов синусоидальной формы в число импульсов
Номер патента: 1297216
Опубликовано: 15.03.1987
МПК: H03B 19/00, H03K 12/00
Метки: импульсов, сигналов, синусоидальной, формы, число
...6-8, элемент ИЛИ 9.Преобразователь работает следующим образом. На вход фазовращателя 1 поступает синусоидальный сигнал (фиг. 2 а), который преобразуется им в косинусоидальный. Входной синусоидальный сигнал также выпрямляется выпрямителем 4 (фиг. 26, кривая 1), а косинусоидальный сигнал - выпрямителем 2 (фиг. 26, кривая 2). Оба выпрямленных сигнала поступают на входы вычитателя 5, который формирует их разность (фиг. 26, кривая 3), а выпрямитель 3 выпрямляет полученный разностный сигнал (фиг. 2 в, кривая 3). Таким образом, получается группа 297216 2из трех сигналов (фиг, 2 в), которыепопарно сравниваются компараторами6-8 (фиг, 2 г, д и е). Сигналы с выходов компараторов 6-8 в виде узких5 импульсов поступают на входы элемента ИЛИ 9,...
Управляемый генератор
Номер патента: 1298827
Опубликовано: 23.03.1987
Авторы: Бочаров, Дрепин, Крайзман, Смирнов, Тарасов
МПК: H03B 5/18
Метки: генератор, управляемый
...управляемого генератора,Управляемый генератор содержиттранзистор 1, первую 2, вторую 3 итретью 4 перестраиваемые цепи, первый 5, второй 6 и третий 7 реэистивные делители напряжения, цепь 8 связи с нагрузкой.Управляемый генератор работаетследующим образом,Входы управления первой 2, второй 3 и третьей 4 перестраиваемыхцепей соединены с входом управляющего сигнала управляемого генератора через первый 5, второй 6 и третий 7 резистивные делители напряжения соответственно.Емкости конденсаторов и параметрыотрезков линий первой 2, второй 3 итретьей 4 перестраиваемых цепей, атакже сопротивления резисторов первого 5, второго 6 и третьего 7 резистивных делителей напряжения подбирают из условия сопряжения параметров перестраиваемых цепей с...
Устройство термокомпенсации частоты
Номер патента: 1298828
Опубликовано: 23.03.1987
Авторы: Дмитриев, Просецкий, Семин, Федотов
МПК: H03B 5/32
Метки: термокомпенсации, частоты
...частоты перестраиваемого генератора 7 при данной температуре. Код,полученный на выходе блока 3, воспринимается ЦАП 4, который на своем выходе формирует соответствующее постоянное напряжение, которое черезФНЧ 5 поступает на вход элемента 6,Когда изменение частоты перестраиваемого генератора 7 превысит величину, которая может быть скомпенсирована элементом 6, т.е, когда напряжение 11достигает величины0и дальнейшее изменение на 50Рн ч. макс .пряжения на элементе 6 не приводит кэффективному изменению частоты (ввиду резкого уменьшения крутизны характеристики управления) при соответствующем коде, формируемом на выходе АЦП 2, срабатывает цифровой компаратор 8, на второй вход которогоподано пороговое число с блока 9 формирования, При...
Кварцевый автогенератор
Номер патента: 1298829
Опубликовано: 23.03.1987
МПК: H03B 5/36
Метки: автогенератор, кварцевый
...возбуждения и обеспечивая эа счет этого: быстрый разряд базы (рассасывание носителей заряда иэ слоя базы) и своевременное запирание второго транзистора 2.Включение дополнительного транзистора 12, осуществляемое в каскадах предлагаемых мощных кварцевыхавтогенераторов на составных транзисторах, обеспечивая быстродействие работы составного транзистора, существенно снизит шунтирование входной цепи, позволит избежать резкого снижения входного сопротивления на этапе рассасывания зарядов в базе второго транзистора 2 и связанного с этим искажения импульса выходного тока, следовательно, уменьшить амп литуду напряжения и мощность возбуждения составного транзистора, обеспечить более высокие усилительные свойства при хорошем быстродействии...
Генератор свч
Номер патента: 1298830
Опубликовано: 23.03.1987
МПК: H03B 7/14
...и фиксации настроечных элементов 5, диэлектрическую трубку 9 изолирующую металлический держатель 2 от внешнего проводника 10 отрезка 4 коаксиальной линии.Генератор СВЧ работает следующим образом.25При подведении постояй,ого напряг жения к полупроводниковому диоду 1 он в отрезке 4 возбуждает СВЧ-колебания. Если в качестве полупроводникового диода 1 выбрать лавинно-ключе.30 вой диод (лавинно-пролетный диод в ТВАРАТТ-режиме), то для обеспечения максимальных энергетических параметров в диапазоне частот необходимо размещать на определенном расстоянии от полупроводникового диода 1 настроечные элементы 5 для обеспечения резонанса на основеной частоте и нескольких ближайших гармониках этой частоты.Выполнением настроечных элементов 5 в виде...
Умножитель частоты следования импульсов
Номер патента: 1298831
Опубликовано: 23.03.1987
Авторы: Завозяев, Мальцев, Пьянков
МПК: H03B 19/00
Метки: импульсов, следования, умножитель, частоты
...умножителя частоты следования импульсов). Если отношение частоты сигнала на выходеуправляемого генератора 7 к частотевходного сигнала равно К, то на входобратного счета реверсивного счетчика 31 (к моменту прихода очередного 55 3 2импульса на вход записи регистра 5) поступит К импульсов и на первой группе входов цифрового сумматора 4 установится "О". В этом случае двоичный код управляющего сигнала на выходе регистра 5 не изменяется. При изменении частоты входного сигнала двоичный код числа с выходов реверсивного счетчика 3, соответствующий количеству импульсов недосчета(н прямомдвоичном коде) или пересчета (и дополнительном двоичном коде) до величины коэффициента умножения К, поступает на первую группу нходон цифрового сумматора 4,...
Умножитель частоты
Номер патента: 1298832
Опубликовано: 23.03.1987
Автор: Аснин
МПК: H03B 19/00
Метки: умножитель, частоты
...3 интегрирования. 50 В момент времени С (фиг.2 а) в первый элемент 4 памяти записывается 0макС а в третий элемент 6 памяти БиНа первый вход блока 8 вычитания поступает О. с выхода источника 7 опор" 55оного напряжения, Разностное напряже- ние 32 2с выхода блока 8 вычитания поступаетна первый вход перемножителя 9, навторой вход которого поступает напряжение с выхода делителя 10 напряжений, равное Таким образом, напряжение на выходеперемножителя 9 нЭто напряжение поступает на первый вход сумматора 11, на второй вход которого поступает напряжение с выхода третьего элемента 6 памяти. На вход второго элемента 5 памяти поступает напряжение Б =Б +11 =Пинтинт и икт.и Чцн о1В момент времениблок 3 интегрирования устанавливается в "0",...
Умножитель частоты
Номер патента: 1298833
Опубликовано: 23.03.1987
МПК: H03B 19/10
Метки: умножитель, частоты
...амплитудных компараторовсоответственно с первого 5 и второго6 делителей напряжения,При совпадении уровней напряженийимпульсов, снимаемых с выхода двухполупериодного выпрямителя 1, с опорными напряжениями Б и Б (фиг.26),поступающими с первого 5 и второго 6делителей напряжения, на выходах первого 3 и второго 4 амплитудных компараторов появляются управляющие сигналы, которые в первом 9 и втором 10Формирователях импульсов преобразуются в последовательности импульсов.Эти последовательности импульсов поступают на соответствующие входы сумматора 11, на выходе которого формируется периодическая последователь- .ность, импульсов (фиг.2 в), период ко двухполупериодного выпрямителя 1. При поступлении каждого последующего импульса (Фиг.2 д) в блоке...
Синтезатор частот
Номер патента: 1298834
Опубликовано: 23.03.1987
Авторы: Дудин, Кирьяков, Лисенко, Никифоров
МПК: H03B 21/02
Метки: синтезатор, частот
...с изменением коэф 50фициента деления ДДПКД 3 осуществляется блоком 8 управления, который выполнен в виде цифроаналогового преобразователя.Процесс формирования частоты синхронизирующего сигнала Й с учетом настройки второго 5 и третьего 7 полосовых фильтров описывается следующим равенством: ГЛСМн пг Оо фигде Г, - частота перестраиваемогогенератора 1;п, - переменный коэффициент деления ДДПКД 3;М - коэффициент дробностиДДПКД 3.Синхронизирующий сигнал с выхода третьего полосового фильтра 7 подается на вход синхронизации перестраиваемого генератора 1, в результате чего выполняется условие Г, =Й,Й и и следовательнопг МСинтезатор частот синтезирует частоты с шагом равным отношению Г /М, т.е. меньшим опорной частоты; номинал выходной частоты...
Генератор качающейся частоты
Номер патента: 1298835
Опубликовано: 23.03.1987
Автор: Иванов
МПК: H03B 23/00
Метки: генератор, качающейся, частоты
...и изменяют его состояние, При этом возрастает число Ч и уменьшается коэффициент деления преобразователя 2 код - частота.При полном заполнении первого счетчика 5 на выходе преобразователя 2 код - частота формируется сигнал с более высокой частотой, а когда первый двоичный счетчик 5 переполнится, произойдет возврат к максимальному коэффициенту деления. Таким образом, частота на выходе преобразователя 2 код - частота ступенчато возрастает по линейному закону от минимального до максимального зна.чения, после чего происходит скачкообразный возврат к первоначальной частоте. На выходах первого делителя 3 частоты также имеет место сигнал с линейно изменяющейся частотой.При нулевомдостоянии второго двоичного счетчика 6 этот сигнал поступает на...
Цифровой синтезатор изменяющейся частоты
Номер патента: 1298836
Опубликовано: 23.03.1987
Авторы: Григорьев, Иволга, Капустин, Попов
МПК: H03B 23/00
Метки: изменяющейся, синтезатор, цифровой, частоты
...длительности в = ,1 к:К= 2 а.мгде-одновременно является и дйскретом приращения длительности выходного сигнала.Емкость 2 первого ДЦПКД 4 опрееделяется желаемой верхней границеймножества 8разности между верхними нижним значениями выходных частоти при условии, что численно Е =22 е =Яцр Бн-Емкость 2 второго ДДПКД 7 определяется исходя из требуемого шага дискретности приращения частоты, равнойминимальной выходкой частоте, Хп +Пмич=Г /2При этом величина ш, какправило, берется равной 6-8 для обеспечения требуемой спектральной частоты сигнала на выходе ЦАП 10.Коэффициенты К с коэффициентомК,. связаны выражениями12988РК . = К12 1 17 2 ьР;У К, = а ЕЗЛ.К Р121 2 Ю.1:1 1:1 15 Следовательно, если все б Р равны между собой по модулю и знаку, то ( К;/...
Свч-генератор шума
Номер патента: 1298837
Опубликовано: 23.03.1987
МПК: H03B 29/00
Метки: свч-генератор, шума
...предприятие, г. Ужгор 1 н, н. 1 12988Изобретение относится к радиоэлектронике и может использоваться длявозбуждения шумовых СВЧ-колебаний,Цель изобретения - расширениеспектра шумового колебания при упрощении конструкции.На чертеже изображена структурнаясхема СВЧ-генератора шума,СВЧ-генератор шума содержит У-циркулятор 1, усилитель 2 отражательного 1 Отипа, индуктивную диафрагму З,фазовращатель 4,выполненный на короткозамкнутом отрезке волновода с подвижным короткоэамыкателем,выходной отрезок 5 прямоугольного волновода. СВЧ-генератор шума работает следующим образом.При подведении напряжения питания к усилителю 2 отражательного типа,выполненному, например, на полупроводниковом диоде, возникает стохастический...
Управляемый генератор
Номер патента: 1298935
Опубликовано: 23.03.1987
МПК: H03B 5/18
Метки: генератор, управляемый
...связи, первыйполевой транзистор 5, резистор 6 ивторой полевой транзистор 7.Управляемый генератор работаетследующим образом. 20При включении напряжения питанияблагодаря наличию цепи положительнойобратной связи в управляемом генераторе возбуждаются автоколебания, частота которых определяется частотойнастройки параллельного ЬС;колебательного контура, содержащего дваварикапа 1 и 2 и катушку 3 индуктивности с отводом,Элемент 4 положительной обратной З 0связи, который включен между точкойсоединения истока первого полевоготранзистора 5 с резистором 6 и отводом катушки 3 индуктивности с отводом, может быть выполнен с использова.35нием конденсатора, катушки индуктивности или автотрансформатора, Возможно также выполнение элемента 4 положительной...
Синтезатор частот
Номер патента: 1300627
Опубликовано: 30.03.1987
Авторы: Кузьмина, Тарнорудер
МПК: H03B 21/02
Метки: синтезатор, частот
...привязку фронта сигнала с выхода первого блока преобразования 3 к фазе сигналаТаким образом, устраняются задержки сигнала, полученные в сумматоре 4 и делителе 6 частоты на дваблока преобразования 3,. После Э- триггера 7 в блоке преобразования 3 сигнал с частотой Е/2 М поступает на второй вход сумматора 4 р на первый вход которого через электронный ключ 5 поступает напряжение нулевого потенциала. На выходе сумматора 4 появляется сигнал с частотой Е /М,оп а на выходе блока преобразования 3появляется сигнал с частотой Е /4 М.оп При переключении электронного ключа 5 в блоке преобразования 3на сумматор 4 этого же блока преобразования 3 действует два сигнала: один с выхода Р-триггера 7 с частотой Е/2 М, фаза которого привязана к фронту...
Умножитель частоты
Номер патента: 1305822
Опубликовано: 23.04.1987
Автор: Попов
МПК: H03B 19/00
Метки: умножитель, частоты
...выходного сигнала, В случае линейного плавного изменения периода выходного сигнала учет ЬМ; позволяет экстраполировать текущее значение периода.х; х,4";Операция суммирования реализуется сумматором 8. Знак результата операции и;,фиксируется триггером 11. Скорректированный код Их запоминается во втором регистре 7 и поступает на входы второго вычитающего счетчика 10 Импульс с выхода( второго вычитающего счетчика 10 через элемент 13 задержки) поступает.на вход начальной установки второго вычитающего счетчика 10 и осуществляет запись двоичного кода с выходов второго регистра 7 во второй вычитающий счетчик 10, период следования импульсов на выходе которого равенТ алых То х,при ИЕ.ТМььхт.е. К,= КМ,Если в конце периода входного сигнала на...
Цифровой синтезатор частот
Номер патента: 1305823
Опубликовано: 23.04.1987
Авторы: Гомозов, Кандырин, Романов, Соколов
МПК: H03B 19/00
Метки: синтезатор, цифровой, частот
...путем вычитания кода И/4 из кода И. Указанные входные коды четвертого сумматора 16 формируются путем сдвига разрядных шин, В дешифраторе 10 происходит дешифрация выходных сигналов второго, третьего и четвертого компараторов 11-13 и формируются различные управляющие сигналы в зависимости от того, в каком подынтервале 10 находится текущее значение кода , нс(р) 15 Кчс(р) - И/4 Сформированные на выходе третьего сумматора 15 коды амплитуды преобразуются в ЦАП 17, а в фильтре 18 выделяется первая гармоника выходного сигнала.- 1,5 К,р) - М/ Сложение аппроксимирующей и корректирующей функций происходит во 15 втором сумматоре 14, а формирование корректирующих функций - в первом сумматоре 9.Если текущее значение кода Кср) находится в первом...
Генератор шумовых сигналов
Номер патента: 1305824
Опубликовано: 23.04.1987
Авторы: Лехин, Спиридонов
МПК: H03B 29/00
Метки: генератор, сигналов, шумовых
...3, а такжевведением в каждый канал 4 и 5 счетчика 6, дешифратора 9 и Б В-триггеров 10. 2 ил. 2выходах регистра 7 сдвига генерируются псевдослучайные последовательности импульсов максимальной длины, которые поступают на Э-входы Э-триггеров 10, а на С-входы Э-триггеров 1 О поступают сигналы с выходов дешифратора 9, сдвинутые друг относительно друга на интервал времени Г, равный периоду выходных сигналов триггера 3. Моменты изменения состояния регистров 7 сдвига соответствуют величине И , где И - коэффициент пересчета счетчика 6, Это позволяет расширить диапазон задания коэффициентов деления ДПКД 2, определяющих ширину спектра шумового сигнала, в сторону увеличения коэффициентов деления,Центральная частота шумового сигнала задается...
Сверхвысокочастотный генератор
Номер патента: 797515
Опубликовано: 30.04.1987
Авторы: Ротков, Рыжаков, Силин
МПК: H03B 7/14
Метки: генератор, сверхвысокочастотный
...ним.На чертеже представлена конструктивная схема предлагаемого генератора.Сверхвысокочастотный генераторсодержит трехэлектродный активныйприбор - транзистор 1, высокодоброт 1ный резонатор 2, выполненный в видедвух соосных короткозамкнутых отрезков 3 и Н коаксиальных линий, бесконтактный подвижный поршень 5, перемещающийся с помощью тяги 6, диэлектрическую втулку 7, первый и второйпроводники 8 и 9, а также конденсаторы 10-13, фильтры индуктивности 1 Н и15, резистор 16 и петлю 17 индуктивности,Устройство работает следующим образом,Питание транзистора 1 постояннымтоком осуществляется через цепи низкочастотных фильтров индуктивности1 Н и 15, конденсаторы 12 и 13, Резистор 16 предназначен для выбора ра 10 15 20 25 35 40 45 50 2бочей...
Умножитель частоты
Номер патента: 1307531
Опубликовано: 30.04.1987
Автор: Цыбин
МПК: H03B 19/00
Метки: умножитель, частоты
...содержащий последовательно соединенные Формирователь импульсов, генератор пилообразного напрякения, конденсатор и компаратор, последовательно соединенные блок памяти, вход которого соединен с выходом генератора пилообразного напряжения, и делитель напряжения, выход которого соединен с вторым входом компаратора, первый ключ, который включен между точкой соецинения конденсатора с компаратором и общей шиной, при этом первый и второй управляющие входы первого ключа соединены соответственно с выходом формирователя импульсов и с выходом компаратора, о т л и ч а ющ и й с я тем,что, с целью повыше ния стабильности коэффициента умножения, в него введен второй ключ, вход и выход которого соедичены соответственно с выходом делителя напряжения и с...
Умножитель частоты
Номер патента: 1307532
Опубликовано: 30.04.1987
Авторы: Безбородов, Рудик, Цыганков
МПК: H03B 19/00
Метки: умножитель, частоты
...и может быть использовано в приемо-передающей аппаратуре различногоназначения.Цель изобретения - снижение уровня побочных гармоник и шумов.На чертеже приведена конструкцияумножителя частоты.Умножитель частоты содержит умножительный диод 1, отрезок 2 коаксиального волновода, отрезок 3 полого;ЮеталлическогО волновода, выполненного запредельным на частоте входного сигнала, поглощающую согласованную нагрузку 4 и диэлектрическийрезонатор 5, резонансная частотакоторого выбрана равной частоте основной гармоники,Умножитель частоты работает следующим образом,На умножительный диод 1 черезотрюзок 2 подается входной сигнал,За счет нелинейных свойств умножительного диода 1 в отрезке 3 возбуждаются колебания на гармониках входного сигнала,...
