Номер патента: 155877

Опубликовано: 01.01.1963

МПК: H01J 25/12, H03B 19/10

Метки: 155877

...большинства импульсов, отбирают меньшую энергию ог155877электронного потока, приводя к м ньшей его разгруппировке. Для получения коротких импульсов с малой скважностью выходные резонаторы 4, 5, 6, 7, настроенные на частогы гармоник сгруппи 1 юванного во входном резонаторе 2 электронного потока, через соответствующие ослабители 8, 9, 10, 11 и фазовращатели 12, 13, 14, 15 связаны с сумматором 16 гармоник, с выхода которого снимается синтезированный сигнал,Сумматор 16, служащий для пропускания дискретного спектра, может быть выполнен на направленных ответвителях или в виде гибридного кольца. Он мокет быть изготовлен из трех гибридных колец 17, 18, 19, каждое из которых снабжено четырьмя плечами. Волновое сопротивление кольца в2...

Номер патента: 156194

Опубликовано: 01.01.1963

МПК: H03B 1/00

Метки: 156194

...виде делителя напряжения. содержащего электронную лампу 1 типа двойной триод с последовательно соединенными триодами и потенциометр 2, включенный между триодами лампы 1, с которого через развязывающее сопротивление 3 пли дроссель 4 снимается напряжение смещения па сетку лампы а оконечного каскада.Величина смещения регулируется изменением внутреннего сопротриодов лампы 1 путем изменения напряжения на пх управсетках. При подаче с потенциометра 6 отрицательного ная на сетку левого триода лампы 1 правый триод лампы 1 ра156194 ботает в режиме, при котором внутреннее сопротивление его остается постоянным при изменениях сеточного тока лампы 5 оконечного каскада, так как сеточный ток последней не проходит через потенциометр 2 (ползунок 7...

Номер патента: 156574

Опубликовано: 01.01.1963

МПК: H03B 29/00

Метки: 156574

...Регистрируют излучение счетчиком 2 Гейгера-Миллера, размещенным вместе с источником излучения в специальном контейнере.Импульсы со счетчика через дифференцирующую цепочку 3 поступаютна одновибратор 4, позволяющий получать на выходе прямоугольныеимпульсы постоянной амплитуды и строго определенной длительности.1Длительность импульсов выбирается из условия т (Умаксгде, - максимальная ожидаемая частота первичных импульсов.Сформированные импульсы через катодный повторитель 5 поступают на диодно-емкостную схему б преобразования частоты в напряжение, Напряжение с выхода диодно-емкостного преобразователя черезповторитель 7 подается на стандартный усилитель 8 постоянного токас регулируемым коэффициентом усиления.На выходе получают...

Номер патента: 156605

Опубликовано: 01.01.1963

МПК: H02M 7/48, H03B 5/04

Метки: 156605

...усилитель мощности, выполненный по мостовой схеме на транзисторах 3 б и выходтрансформатор 7. Напряжение питая задающего генератора подается проводом 8 со средней точил 9 первичной обмотки выходого трансформатора 7. При этом вдвое снижается напряжение на транзисторах 1 и 2 задающего генератора.Режим работы транзисторов 3 - б усилителя мощности необходимо выбоать так, чтобы при перегрузке свыше допустимой транзисторы 3 и 7 первыми выходили з режима насыщения. Это может быть достиг156605 нуто подбором транзисторов по коэффициентам усиления тока или иначе, При выходе этих транзисторов из режима насыщения напряжение на средней точке 9 выходного трансформатора 7, т. е. напряжение питания задающего каскада, уменьшается, Это вызывает...

Номер патента: 156973

Опубликовано: 01.01.1963

МПК: H03B 27/00

Метки: 156973

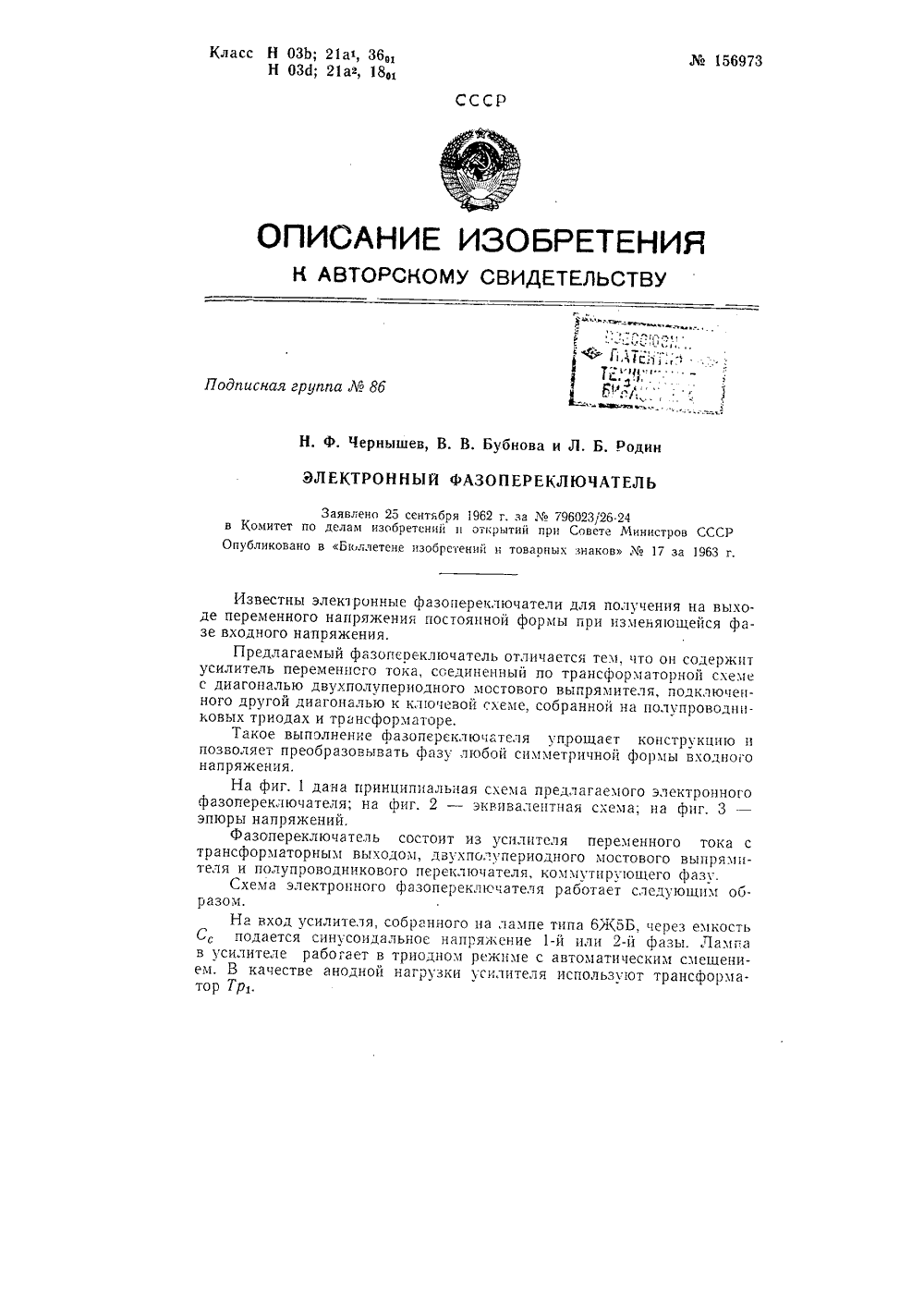

...напряжение 1-й или 2-й фазы. Лампа в усилителе работает в триодном режиме с автоматическим смещением, В качестве анодной нагрузки усилителя используют трансформатор Тр,.156973Для улучшения формы синусоидального напряжения в цепь первичной обмотки трансформатора Тр включена корректирующая емкость С . Усиленное напряжение снимается со вторичной обмотки трансформатора Тр и подается на диагональ переменного тока выпрямительного моста, состоящего из диодов Д. В точках 1 и 2 образуются относительно средней точки О вторичной обмотки Л и Ъ трансформатора пульсирующие напряжения Й - ю и Уа о.Эти напряжения коммутируются переключателем П, состоящим из триодов Т типа П 104 и трансформатора Тр 2. Таким образом на нагрузочном сопротивлении...

Номер патента: 157018

Опубликовано: 01.01.1963

МПК: H03B 7/08, H03K 3/315

Метки: 157018

...катушку 4 индуктивностп и конденсатор 5, образующие колебательный контур, обеспсчпвающий генерацию радио- импульсов.В положительный полх период х правляющего напряжения генерация будет происходи 1 ь благодаря отрицательному сопротивлению диода 2, а в отрицательный полупериод, после перехода управляющего напряжения через некоторое пороговое значение, - благодаря обратному сопротивлению диода о. При этом частота повторения пачек импульсов удваивается по сравнению с частотой управляющего синусоидального напряжения.Таким образом, частота повторения пачек импульсов зависит от частоты управляющего напряжения, длпельность пачки - от амплитуды управляющего напряжения, а частота и форма заполнения - от величины индуктивности и емкости...

Номер патента: 157377

Опубликовано: 01.01.1963

МПК: H03B 19/00

Метки: 157377

...преооразовательных каскадов 1, 2 и 3 через амплитудный ограничитель 7 соединены с источником сигналов 8.При подаче на преобразовательный каскад 1 входного сигнала О, = У,(1)созов 1+ тр в динамике его изменений, а также этого же сигнала, ограниченного по амплитуде и являющегося управляющим напряжением, на выходе его получают% 157377Включенный фильтр 4 выделяет вторую гармонику сигнала. После преобразовательного каскада 2 1-вихв = вых 1 (вз) СтсОз(а,1 + р) = - Ьт(1) Утсоз 2(а,1+1 ц) Ь т соз (щс+ ) = - Ут (1) Ут соз (ась+ ) + со 83 (ас+ ю)4 При этом фильтр 5 выделяет третью гармонику /в.хф= - С/т(Г) Ут СОЗЗ(,+.) 1 4 Работа последующих каскадов аналогична. Таким образом, после и-го фильтра получают (и+ 1) гармонику частоты входного сигнала...

Номер патента: 157407

Опубликовано: 01.01.1963

МПК: H02M 7/48, H03B 5/00

Метки: 157407

...образом. При открытом триоде 1 риод 2 в соответствии с полярность;о напряжения на обмотках 11 и 12 закрыт.Напряжение обмотки 3 имеет полярность, протвоположную по,яэностп Оомотки 11, и мОГло бы закрыть триод 1, Однако пока не произойдет насыщения рабочей обмотки 7 магнитного усилителя, запирающий сигнал не поступает на базу триода 1. При насыщении обмотки 7157407 Предмет и з обретен и я Преобразователь постоянного напряжения в переменное, выполненный в виде двухтактного автогенератора па полупроводниковых триодах с трансформаторной обратной связью, о т л и ч а о щ и й с я тем, что, с целью повышения стабильности частоты выходного напряжения, использованы две дополнигельные обмотки обратной связи, последовательно с которыми...

Номер патента: 158334

Опубликовано: 01.01.1963

МПК: H02M 7/48, H03B 5/00

Метки: 158334

...периода после изменения входного (управляющего) сигнала.Недостатком такого преобразогателя является нарушение быстродействия при переходе от высокой частоты к низкой, причем переходный процесс может затянуться, что связано с образованием контура, состоя 1 цего цз первичных обмоток переключаю:цих трансформаторов и разделительных диодов. Это происходит при очень быстром изменении входного сигнала на значительную величину в соответствующем направлении: магнитный поток ц сердечнике не может измениться мгновенно, следовательно, если скачок управляющего тока может вызвать скачок тока в первичной оомотке переключающего трансформатора в направлении, при котором открывается вентиль в цепи этой обмотки, то это приведет к образованию упомянутого...

Номер патента: 158601

Опубликовано: 01.01.1963

МПК: H03B 5/32

Метки: 158601

...05 падаст значительно Оыстрсе, чем астот 351 характеристика ТОГО жс триода с 32 зеалснОй базон.Особенностью прсдлаГаемОГО кварцсВОГО Генератора электрпческнх колебаний на полупроводниковых трнгдах является то, что в нем каскад эмпттсрного повторнтсля выполнен по каскадной схеме. То отод 1 иГ 2 ет ГраннИ 1 О частоту 23 тОГснсратора В сторон Оолее Высоких частот.12 ЧСРТСЖС ИЗООР 2 КС 3 ПРИНЦИП 2 Л 1 И 13 Я СХЕ.,3 ОПНСЫВЗСМОГО КВ 3 РГс;Ср атора элсктричсскнх колс Оаннй на по 1 упроводниковых ТРИОД 2 Х, КОТОРЫ 11 ВЫПОЛНЕН ПО ДВУХК 2 СК 2;ПОй СХЕХ 1 С 3 ТРСХ ПОЛУПРОВодниксвых тргОдах 1, 2 и,. Для С 12 оплпзацнп асоты прпмснсн кварцевый резонатор 4, причем триод 1 имеет заземленную базу, нагрузкуВ цепи эмиттера и контур 6 В цепн...

Номер патента: 161350

Опубликовано: 01.01.1964

МПК: H03B 5/18

Метки: 161350

...резонатора ДВУХРЕЗО НАТОРНЫИ Известны двухрезонаторцые молекулярные генераторы, в которых отбирают мощность от пучка активных (находящихся на верхнем энергетическом уровне) молекул или атомов с помощью двух электрически связанных между собой и удаленных друг от друга резонаторов.В:предлагаемый генератор, также содержащий два электрически связанных между собой резонатора, введены в волноводный тракт связи ферритовые вентили с прямым направлением развязки от второго резонатора к первому. Этим достигается высокая стабильность частоты колебаний молекулярного генератора,На чертеже изображена схема предлагаемого двухрезонаторного молекулярного генератора.Пучок атомов или молекул, выходящий из источника 1, проходит через селектор 2 состояний...

Номер патента: 162219

Опубликовано: 01.01.1964

МПК: H03B 17/00

Метки: 162219

...сдвинуты друг относительно друга на 90. Это позволяет получать четыре синусоидальных напряжения, находящихся в квадратуре.На чертеже представлена принципиальная схема генератора-фазорасщепителя.Он содержит диск 1 из прозрачного материала, на который наносится маска 2 в виде одного периода синусоидального напряжения, Диск 1 приводится во вращение от двигателя 3, скорость которого регулируется в ьеобходимых пределах. В четырех диаметрально противоположных местах 4 диск просвечивается лучом от источника света 5, сфокусированным с помощью линз б. Пройдя диск, луч фокусируется в точку линзой 7, Сфокусированный луч попадает на фотоприемник 8, в котором свет преобразуется в электрические колебания. Так как маска представляет собой...

Номер патента: 163212

Опубликовано: 01.01.1964

МПК: H03B 19/14

Метки: 163212

...делитель.В разрыве центрального проводника 1 коаксиального резонатора помещен туннельный диод 2. На диод 2 через низкочастотный разьем 3 и центральный проводник подается напряжение смещения. По высокой частоте центральный проводник замкнут на корпус 4 коаксиального резонатора через емкость 5, Через высокочастотный разъем б и петлю 7 связи вводится входной сигнал, а через петлю 8 связи и высокочастотный разъем 9 выво.дится сигнал поделенной частоты. Подписная группа142:,1:"трннильнои диоде,Винты О и 1 риспелпл ены приблинитель. но в том месте, где электрическое поле входного сигнала имеет узел, а электрическое поле сигнала поделенной частоты - максимальное значение.При настройке повышается чувствительность делителя и при делимой частоте...

Номер патента: 164628

Опубликовано: 01.01.1964

Автор: Тайманов

МПК: H03B 19/14

Метки: двухтактный, делитель, частоты

...пь эмиттер. оединена с делению,тель частоты,диодах, подкл системы связ ч тем, что, с ц работы делит нхронизации,миттерную це аза которого с подлежащегоапряжения дели- каждого из тунположительном тих условиях геение детектируки на падающиеэтом в случае ов эквивалентсутствии входного ноты рабочая точкадиодов находится дхарактеристики. В энет, Входное напряжыводит рабочие точхарактеристики. Пргых туннельных диод При отмой частнельныхучасткенерацииется и вучасткиидентичн ая группа М 89 одпи с присоединением заявкиПриоритет Известные регенеративные делители частоты, выполненные на полупроводниковых гриодах по двухтактной схеме с применением туцнельных диодов, не устойчивы в работе и не могут обеспечить широкую полосу синхронизации, что...

Номер патента: 165574

Опубликовано: 01.01.1964

Автор: Дубровка

МПК: H03B 7/08

Метки: гото, источник, пар, питания, туннельньгхдиодах

...на туннельных диодах,Каждая схема 1, 2 или д содержит конденсатор 7, подключаемый параллельно соответствующей линейке, и индуктивности 8 и 9 (одинаковы для всех контуров), соединяющие шины питания с зажимами 10 и 11 источника по. стоянного напрякения конденсатора 7,Соотношение величин конденсаторов и индуктивностей определяется необходимым резонансным сопротивлением контура и зависит от числа пар на шинах питания.Рассмотрим работу одного отдельно взятого колеоательного контура совместно с линейкой пар на туннельных диодах,Параметры источника напряжения: величина смещения и внутреннее сопротивление выбираются из условия пересечения нагрузочной прямой участка вольт-амперной характеристики линейки с отрицательным сопротивлением, Для...

Номер патента: 166057

Опубликовано: 01.01.1964

Авторы: Браммер, Ван

МПК: H03B 27/00

Метки: диапазоне, широком

...и раПоописная группа Л И 11 звестные устройства для получения в широком дцапазоне частот равных по амплитуде напряжений, сдвинутых на 90, предусматривают либо изменение параметров цепи КС прц измененчастоты генератора, либо использование второго вспомогательного генератора - гетеродина и смесителя, что весьма усложняет эксплуатацию устройства или делает его громоздким,Предлагаемое устройство для получения в широком диапазоне частот равных по амплитуде напряжений, сдвинутых на 90, отличается от известных тем, что в нем в фазирующие цепи КС-генератора включены последовательно соединенные элементы КС. Этим достигается упрощение устройства и повышается его точность,На чертеже изображена принципиальная схема предлагаемого...

Номер патента: 166186

Опубликовано: 01.01.1964

Автор: Горелков

МПК: G06G 7/52, H03B 29/00

Метки: генератор, инфранизкочастотногошума, многоканальный

...содержащие первичный источник шума, полосовой усилитель, стабилизирующее устроиство,Предложеццый гецератор отличается от известных тем, что содержит нелинейный прс. образователь спектра частот, выполненный, например, в виде запоминающей схемы ца усилителе постоянного тока, связанный по входу со стабилизирующим устройством, по выходу - с коммутатором с п-выходами, управляющий вход которого соедицец с генератором опорных импульсов, Это позволяет упростить генератор, выдающий ца выходе и цскоррслироваццых случайных сцгцалав,11 д чертеже приведена блок-схема предложенного гсцератора,Предмет 20 Мцогокацальцый частотцого шума,источник шума, п лизирующее устро что, с целью упро 25 нелинейный преобр выполцецць(й, напр щей схемы ца ус( связанный...

Номер патента: 166732

Опубликовано: 01.01.1964

Авторы: Маст, Серебренный

МПК: H03B 11/08

Метки: высокой, генератор, импульсный, колебаний, незатухающих, частоты, электромагнитных

...ударно возбужда510 15 отрицательный потенциал относительно егокатода.Для получения строгой поочередности поджига тиратронов применен принцип кольцевой синхронизации.Управляющий генератор поджигающих импульсов 5 генерирует импульсы, частота следований которых совпадает с частотой колебаний в колебательном контуре, Это достигается благодаря синхронизации генератораимпульсов за счет обратной связи с колебательным контуром,Работа схемы происходит следующим образом. При прохождении разрядного импульсачерез первый тиратрон 4 на сопротивлении 9происходит некоторое падение напряжения,которое через диод 10 поступает на емкость11, включенную в сеточную сеть второго тиратрона 4. В результате этого положительныйпотенциал на емкости 11...

Номер патента: 166789

Опубликовано: 01.01.1964

Автор: Организаци

МПК: H01J 25/50, H03B 9/10, H03L 5/02 ...

Метки: среднего, стабилизации, токамагнетрона

...тока 1 поступает электрический сигнал, представляющий собой разность между эталонным напряжением, заимствованным от газоразрядпого стабилизатора 2, и падением ггапряжения на сопротивлениях в цепи сетки усилителя постоянного тока, получаемым за счет протекания через них среднего тока магнетронного генератора 3.Этот сигнал ошибки после усиления в усилителе постоянного тока поступает на экранную сетку подмодулятора 4; в результате изме няется величина его выходного импульса, отпирающего модулятор 5, что, в свою очередь, приводит к изменению импульсного, а следог,ательно, и среднего тока магнетрона,Фазирование (полярность сигналов) усили теля постоянного тока выполнено таким образом, что росту среднего тока магнетрона соответствует...

Номер патента: 167529

Опубликовано: 01.01.1965

Авторы: Всгс, Ленинградский, Суш

МПК: H03B 9/04, H03K 3/43

Метки: генератор, импульсов, многоканальный, наносекундных, электронный

...от извест ных тем, что в нем применен общий входной кольцевой резонатор с бегущей волной, со средней длиной окружности, равной длине волны возбуждаемых колебаний, подключенный ко всем лампам, расположенным вдоль 15 средней окружности резонатора на угловом расстоянии одна от другой, равном заданному фазовому углу между каналами. Указанные отличия позволяют уменьшить потери в переключающей цепи и осуществить простую кон струкцию многоканального генератора наносекундных импульсов со сверхвысокой частотой повторения и регулируемым фазовым сдвигом между каналами. тоит из следующих элементов:натора 1, возбуждаемого от 3 ителя через направленныи инаковые клистроны или олны, число которых равно асполагаются равномерно ужности резонатора, длина...

Номер патента: 167536

Опубликовано: 01.01.1965

МПК: H03B 29/00

Метки: 167536

...система в виде профильной расшлицованной ленты.Генератор состоит из корпуса 1, замедляющей системы 2, газоразрядной лампы 3, двух коаксиальных выходов 4, 5. Газоразрядная лампа 3 помещена между корпусом 1 и замедляющей системой 2. В съемной крышкеб корпуса 1 имеется канавка 7, предназначенная для точной фиксации лампыотносительно замедляющей системы 2. Для того, чтобы лампа достаточно плотно прилегала к замедляющей системе, последняя выполнена так, что при вынутой лампе она провисает в сторону крышки б. При вставлении лампы замедляющая система, обладающая упругостью. плотно прилегает к ней, удерживая ее в фикспрующеп канавке без опасности повреждения. Замедляющая система 2 может перемещаться в направлении, перпенПойшсная группа89...

Номер патента: 167537

Опубликовано: 01.01.1965

Авторы: Дарькова, Лаговьер, Смирнова

МПК: H03B 29/00

Метки: газоразрядный, генератор, оскля•11тех, шума

...изображена генераторная секция, в которой прорезана щель.В генераторной секции прорезается узкая1 строго посередине широкойовода по обе стороны от эллиптверстия, При этом одноврементся щель 3 и в экранирующей ен г ий из а ибре Предм тор шума, выполненазрядной трубки, по- отличающийся тем, нежелательных резоедине широкой стен- сторонам от эллипи в экранирующих , в которые введены сти,Газоразрядныи генера 15 ный в виде стеклянной р мещенной в волноводе,что, с целью устранения нансных эффектов, в сер ки волновода по обеим 20 сообразного отверстия трубках прорезаны щел поглотители СВЧ-мощнодлинная щель стенки 2 волн сообразного о но прорезае трубке.В секциях плитчда КСВ щелью 1 резко снижается ами потерь в резонансных учата Л 3 89...

Номер патента: 167538

Опубликовано: 01.01.1965

МПК: H03B 7/06, H04J 1/20

Метки: 167538

...несущих частот каналов приемника и интеграторов. При этом не требуется пилот-сигнала, наличие которого привело бы к расширению полосы каждого канала и потребовало бы дополнительную мощность напередачу,По предлагаемому способу напряжение какого-либо из интеграторов в периоды, когда интегратор откгпочается от группового тракта и в нем существуют только свободные колебания, подают на умножитель, где происходит умножение в число раз, равное числу крат фазовой манипуляции. Моменты отключения интегратора от группового тракта выбирают так, чтобы частоты других каналов были расположены в минимумах динамической характеристики интегратора. Этим доПооггисная груггла Л 3 89 стигается о ие жду каналами.Напряжение местной несущей и выходное...

Номер патента: 168752

Опубликовано: 01.01.1965

МПК: H03B 1/00, H03B 9/01

Метки: 168752

...пакета А в зазоре б величина наведенного тока анан бУДЕт ВОЗРаСтатЬ И СтаНЕт МЯКСИМаЛЬНОй в момент 1, достижения фронтом пакета противоположной стенки зазора б, т. е, поверхности внутреннего проводника коаксиальной линии 7. Начиная с момента , и кончая моментом 2 входа переднего фронта пакета в./ ЗаЗОР 8, аМПЛИтУДа НаВЕДЕЦЦОГО тОКа 1 нбУ- дет неизменной. Когда фронт пакета войдет в зазор 8, в линии появится вторая состав- ЛЯЮЩЯЯ НЯВЕДЕННОГО ТОКЯ 1 нав, КОТОРЯЯ ТЯК же достигнет своего максимума в момент 11 заполнения электронами пакета всего зазо, / нРа 8. ТЯК КЯК 1 внав И 1 нав ОДИН ЯКОВЪ, ЦО Направления движения их всегда противоположны, то нарастание второй составляющей нанведенного тока 1 нав будег означать снижение,/...

Номер патента: 168755

Опубликовано: 01.01.1965

Авторы: Ехйн, Ленинградский, Месс, Сушков

МПК: H03B 1/00, H03B 9/04

Метки: генератор, импульсов, наносекундных, электронный

...потока и соединенный линией обратной связи с управляющей сеткой клистрона.Благодаря такой конструкции длительность генерируемых видеоимпульсов уменьшается. Образующиеся электронные пакеты, пересекая высокочастотный зазор выходного устройства (волновода) 3, возбуждают в нем элек тромагнитные импульсы. Если длина выходного волновода невелика, то длительность распространяющихся в нем видеонмпульсов будет превосходить длительность электронных пакетов не более чем на время пролета элек тронов в зазоре волновода. В том случае, когда волновод имеет боковые стенки и его критическая частота больше частоты повторения импульсов, длительность импульсов уменьшается вследствие отсечки гармоник, лежа щих ниже критической частоты...

Номер патента: 169565

Опубликовано: 01.01.1965

Автор: Мазуров

МПК: H03B 19/00

Метки: 169565

...сигналов состоят из двух узкополосных делителей или умножителей частоты и вспомогательного высокочастотного генератора. 0 ни обладают сравнительно низкой фазовой стабильностью и узкой полосой синхронизируемых частот.Предлагаемое устройство позволяет делить или умножать частоту входного сигнала в требуемое количество раз в широкой полосе синхронизуемых частот.Это достигнуто тем, что выход вспомогательного генератора подключен к узкополосному делителю или умножителю частоты и одновременно через узкополосный амплитудный модулятор ко второму узкополосному делителю или умножителю частоты, выходы которых через высокочастотный трансформатор и линейный амплитудный детектор подключены к фильтру низкой частоты, т. е. спектр входного сигнала...

Номер патента: 170080

Опубликовано: 01.01.1965

МПК: H03B 19/06

Метки: 170080

...низкочастотного питающего напряжения с круговой частотой Й этот пучок описывает коническую поверхность. Для преобразования энергии электронного пучка в электромагнитные колебания служит коническая замедляющая поверхность 4, взамен которой при узкополосной системе может быть использован четвертьволновый коакснальцый резонатор. В обоих случаях в системе возбуждается одномодульный тип линейно- поляризованного колебания вращающегося вокруг оси устройства с круговон частотой Й или и О при кратной скорости вращения магнитного поля, создаваемого системой 3,Замедляющая поверхность 4 переходит в круглый волновод 5, в котором возбуждается волна типа Н 1 с плоскостью поляризации, вращающейся с угловой скоростью й. Внутри волновода установлена...

Номер патента: 170553

Опубликовано: 01.01.1965

Авторы: Корнилов, Рутберг, Ушанов

МПК: H03B 9/04, H03D 7/20

Метки: клистроне, частоты

...небольшие потери на преобразование (порядка 5 - 25 дб), отличаются просто той и надежностью работы. Преобразоват новременно вып на и смесителя, и 1 иися тем, что ты включен в ц тора преобразовна клистроне, одфункции гетероди 14764, отличаюмежуточной частоили в цепь резонаель частотьолняющийпо авт. св.контур проепь катодаателя. Подписная группа89 В основном авт. св,14764 описан электронный преобразователь частоты, отличительной особенностью которого является совмещение в клистроне функций смесителя и гетеродина с контуром промежуточной частоты, включенным в цепь отражателя клистрона.Предлагаемый преобразователь частоты на клистроне отличается.от ранее предложенного по авт, св.14764 включением контура промежуточной частоты в цепь катода...

Номер патента: 170557

Опубликовано: 01.01.1965

Авторы: Всесоюгна, Герасимов, Кудр, Ленинградска

МПК: H03B 5/30

Метки: 170557

...ухода частоты,Время и плавность подстройки частоты можно регулировать путем плавного изменения напряжения высоковольтного источника.Предмет изобретения дена рого 5 стозна ном вей сти О вей Способ подс ераторов, оройки частоты камертонных ичаюи(иися тем, что, с целью лисная грутга89 Известны способы подстроики частоты камертонных генераторов путем изменения длины воздушного зазора между камертонами и возбуждающими магнитными системами. В этом случае изменяется постоянная составляющая магнитного потока в зоне ветвей камертона и, следовательно, сила демпфирования, действующая на ветви. Но длину воздушного зазора удается обычно менять в пределах не более 3 - 5 мм, а частоту - на несколько герц при номинальной частоте в несколько сотен...

Номер патента: 171025

Опубликовано: 01.01.1965

Автор: Денисов

МПК: H03B 25/00

Метки: возбудителе, дискретной, сетки, частот

...опорной частоты, имеющих разную частоту в каждом кольце автоматической подстройки частоты, единичный сдвиг частоты на выходе смесителя достигается изменением частот обоих генераторов.В данном способе напряжение с частотой сетки частот получается на выходе смесителя, к которому подается напряжение от двух ведомых генераторов с ЛПЧ. Один генератор подстраивается автоматически по импульсам опорной частоты, получаемой делением частоты основного опорного сигнала, а второй - по импульсам, получаемым преобразованием частоты того же основного опорного генератора в частоту, несколько превышающую частоту первого генератора. Разность этих частот равна минимальнойчастоте сетки частот,Для перемещения выходной частоты в соседнюю точку сетки в...
