H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 132673

Опубликовано: 01.01.1960

Автор: Гейсман

МПК: H03B 5/32

Метки: генератор, колебаний, электрических

...цепи, состоящей из резонатора 3 и подстроечных конденсаторов 4 и 5. Для автоматической регулировки амплитуды колебаний генератора цепь выпрямленного напряжения регулятора, сосгоящего из резонансного усилителя, выполненного на триоде 6, работающего в личейном режиме, и выпрямителя 7 подключена к базе первого каскада в противоположной полярности с напряжением смещения. Вследствие линейности выбранных режимов полупроводниковых триодов переменное напряжение, приложенное к выпрямителю 7, будет пропорционально напряжению на кварцевом резонаторе 3. Отрицательное смещение, подаваемое на базу первого каскада генератора, задают де132 б 73 лителем напряжения, образованным сопротивлениями 8, 9 и прямым сопротивлением выпрямителя 7. При этом...

Номер патента: 132674

Опубликовано: 01.01.1960

Автор: Лондон

МПК: H03B 1/00

Метки: генераторов, мощностей, нескольких, сложения

...на расстояниях в четверть и трп четверти длины волны от каж. ,.того геператоа поаключсгы балл; стпьн нагрузки. Известны устройства для сложения мощностей нескольких генераторов, выполненные по мостовой схеме, образованной четвертьволновыми линиями. Подобные устройства обеспечивают суммирование мощностей генераторов только в узкой полосе частот и при относительно нпз ком уровне мощности,В описываемом устройстве этп недостатки устранены тем, что генераторы соединены с общей нагрузкой четвертьволновыми отрезками лч нии, а между собой - линиями, длина которых равна длине волны, к которым на расстояниях в четверть и трп четверти длины волны от каждого генератора подключены балластные нагрузки.Генераторы 1 (см, схему) соединены с общей...

Номер патента: 132675

Опубликовано: 01.01.1960

Авторы: Орлов, Смирницкий

МПК: H03B 25/00

Метки: дискретным, радиопередатчик, спектром, частот

Номер патента: 133921

Опубликовано: 01.01.1960

Автор: Сиваков

МПК: H03B 19/00

Метки: возбудителя, дискретной, сетки, стабильных, частот

...д, схемы компенсацииО.1 пз /стот спектра- 2.В компенсационном кольце воз/бх/д 5 пте,я после первого преобразования производят дополнительное преобпазование спектра частот при помощи сигнала с фиксированной частотой, полученпоо с выхода квар цевого генератора, и получают вторую промехкуя Оиую изстоту р., ==. , /,/,(а Гд/ /,/ - ФИКС/рОВаННая ЧаетОта С 5 Гиа./З КВа 1. цевого генеРатора блока опорных частот. Частоту колебаний кза 1 рцевогь генератора /// выбирают равной ///,. Гр этом диапазон возбудителя будет расширен в сторону уменьшения частоть на величин; /2 - /, и иа выходе компеисапионного кольца получим спектр частот от 2, - , до 12.Вел ичи133921и на выходе компенсационного кольца получают дискретную сетку частот возбудителя в ираз...

Номер патента: 133949

Опубликовано: 01.01.1960

Автор: Киселев

МПК: H03B 5/04

Метки: автогенератор, импульсов, прямоугольных

...между витками и сечением основного трансформатора 2 и дополнительного трансформатора 1 выбрано таким образом, чтобы при работе автогенератора железо насыщалось сначала у дополнительного трансформатора. В таком случа частота выходного напряжения будет определяться временем перемагничивания дополнительного трансформатора 1 от - В до - В, (принимается, что к моменту достижения точки перегиба петли коллекторный ток триодов меньше входного, умноженного на коэффициент усиления триода по току), В этом случае частота на выходе автогенератора будет133949 Предмет изобретения Автогенератор прямоугольных импульсов на транзисторах с отдельным насыщающимся трансформатором в цепи обратной связи, отл ич а ю щ и й с я тем, что, с целью стабилизации...

Номер патента: 136422

Опубликовано: 01.01.1961

МПК: H03B 29/00

Метки: 136422

...симметрии выходного флюктуационного импульсного напряжения предусмотрена параллельная и перекрестная перезапись выходных напряжений этих триггеров на регистровые триггеры 3. Тот или иной впд перезаписи определяется положением специального коммутируощего триггера 5, Импульсы опроса, генерируемые каким-либо внедним источником импульсов, поступают с зажима о в цепь запуска триггера 5 и через ли,У 13)422ншо 7 задержки на вентили 8 и 9. С приходом каждого импульса опроса происходит опрокидывание триггера 5 из одного положения в другое. Импульсы, прошедшие через линию 7 задержки, псючередно проходят на шину 10 или 11 через вентиль 8 или 9, в зависимости от чего и гроисходит соответственно перекрестная либо параллельная перезагись...

Номер патента: 136784

Опубликовано: 01.01.1961

Авторы: Мартов, Нартова

МПК: H03B 5/30

Метки: генератор, колебаний, тональной, частоты, электрических

...11 стот 1.1. Э.1 ектромеханическнй преооразователь Выполнен в виде стального сердечника 2 Е-образной формы с обмотками .3, 4 и 5, причем обмотка 3 связи размещена на среднем стержне, а обмотки 4 и 5 возоуждения, соединенные последовательно, - на крайних стержнях. Колеоательная система электромеханического преобразователя имеет два вибратора 6 и 7 яз 1 ячкового типа, настроенных на раз,.пчные частоты.Каждая Оомотка Возб жденя возб 1 ждает соответствющиЙ Виора, О 1 э, конец оороо расположен в зазоре ердеиа, Ооразованном между концами среднего и крайнего стержней. Оба вибратора настроены на частоты, о т л и ч а ю щ и е с я относительно друг друга примерно иа 10" вследствие чего результиру 1 ощая резонансная характеристикаМо 136784...

Номер патента: 137140

Опубликовано: 01.01.1961

Авторы: Андреев, Васильев

МПК: H03B 19/14

Метки: делитель, ключевой, частоты

...полосу синхронизации челителя, особенно при нечетных коэффициентах деления. К недостаткам известных делителей частоты следует отнести также быстрое уменьшение полосы синхронизации с ростом коэффициента деления за счет уменьшения амплитуды полезной составляющей частоты на входе избирательного усилителя и понижения фазовой стабильности делителя из-за наличия двух составляющих частоты, сдвинутых по фазе.Предлагаемый делитель частоты не имеет указанных недостатков, что достигается включением детектора между коммутатором и резонансной системой. Такое включение детектора позволило расширить полосу синхронизации делителя и улучшить форму выходного сигнала при больших коэффициентах деления.На чертеже изображена принципиальная схема...

Номер патента: 137141

Опубликовано: 01.01.1961

Автор: Борисов

МПК: H03B 5/18

Метки: автогенератор, волн, высокостабильный, диапазона, свч, триодный, широкодиапазонный

...в контур 3 высокой добротности, Катодно-сеточный контур 2 генератора выполнен в виде радиальной линии, развернутой в сторону контура высокой добротности и вплотную прилегающеи к нему своей торцовой частью, что обеспечивает предельно короткую длину элемента 5 связи катодно-сеточного контура с контуром высокой добротности, находящимся в непосредственной близости от анодно-сеточного контура.Указанное выполнение связи анодно-сеточного и катодно-сеточного контуров с контуром высокой добротности позволяет повысить предельную рабочую частоту генератора и создает необходимые предпосылки для расширения диапазона генерируемых частот при минимальном числе органов управления (изменение частоты предлагаемого генератора производится...

Номер патента: 137545

Опубликовано: 01.01.1961

Авторы: Горьков, Елинсон

МПК: H03B 5/18

Метки: генерирования, кратковременных, пакетов, электронных

...исключается. Дно цилиндра 1 соединяется с внутренней стенкой резонатора 3, Таким образом,137545эмиттером устройства является часть стенки резонатора, к которой присоединено дно цилиндра 1. Змиттер помещен в месте максимального электрического поля. Для выхода электронных пакетов в противоположной по отношению к эмиттеру стенке резонатора расположена мелко- структурная сетка 4. Параметры сетки выбраны такими, что излучением сквозь сетку можно пренебречь. В резонаторе развиваются электрические поля достаточной для автоэлектронной эмиссии величины. Для этого добротность резонатора должна быть очень большой, а работа выхода материала эмиттера - малой. С целью исключения адсорбции остаточных газов, вызывающих нестабильность эмиссии и даже...

Номер патента: 137546

Опубликовано: 01.01.1961

Авторы: Львович, Модель

МПК: H03B 1/00

Метки: высокочастотных, генераторов, мощностей, сложения

...для сло)кеццчетырех генераторов с балластными звеньями, соединеннымца фиг. 2 - вариант этой схемы, в которой все Л полюсовмежду собой балластными звеньями.В обеих схемах Л звеньев из одинаковых реактивностей Х, сосдицены звездой, к нулевой точке которой подключено общее цагрузочцос звено Л. образовац 1 ое последовательно соединенными активным со:г 11 вз 1 егн 1 ех 1 Йи Реактивным Лк, остальные звеньи многополюсника - балластные. Каждое балластное звено состоит цз активного сопротивления й;, и реактивного Л;,. Водное сопротивление многопол 1 осцика в обеих схемах чисто активное и равно Рк, =. Л 1 Й,. При ба лансе и полном согласовании схем все генераторы Г, подключенные к полюсам многополюсника, работают независимо друг от друга, и...

Номер патента: 138969

Опубликовано: 01.01.1961

Автор: Лейхтер

МПК: H03B 21/02

Метки: генератор, сетки, частот

...Поэтому в момент времени, когда на выходе модул- тора 2 действует импульс основной частоты, на выходе модулятора 8 сигнал отсутствует и наоборот. Выходы модуляторов 2 и 8 соединены с входами линий 5 и б задержек. Время задержки этих линий может изменяться под действием напряжения пилообразной (треугольной) формы, которое вырабатывается генератором 7. Нарастающий фронт пилообразного напряжения, который управляет временем задержки линии 5 или б, совмещен со временем поступления на эти линии сигналов с выхода модуляторов 2 или 8. С этой целью напряжения от генератора 7 па входы линий б и б задержек подают в противофазе. Отводы от линий задержек подключены к сумматорам 8, 9, 10 и т, д. На выходе каждого сумматора возникает синусоидальное...

Номер патента: 138971

Опубликовано: 01.01.1961

Автор: Вольфганг

МПК: H03B 5/04

Метки: высоковольтного, высокочастотный, генератор, источника

...выпрямителКатушка высокочастотного генератора разделена 2 (см. чертеж). Секция 1, связанная индуктивно непоср ной обмоткой 3, имеет сильную связь с этой обмоткой рая связана с обмоткой 3 через выходную обмотку ген ет дополнительную цепь положительной обратной связи обмотки обратной связи повышает стабильность работ резком изменении сопротивления нагрузки, подключен митель к катушке 4. Уменьшение колебаний уровня вь частотного напряжения обеспечивает повышение стаби го высоковольтного напряжения. менена катушка ыходную обмотку ты генератора при ельно, и повысить я.на две секции 1 и едственно с анода секция 2, кото.ератора, образу- . Введение второй ы генератора прн ной через выпря ХОДНОГО ВЫСОКО- льности выходно 1 ред обретения...

Номер патента: 139343

Опубликовано: 01.01.1961

Автор: Хаикин

МПК: H03B 15/00

Метки: стабилизации, частоты

...от ненагруженной вследствие слабой связи резонатора с передающими линиями. В качестве усилителя авто- генератора служит лампа 3 бегущей волны, накал которой питает"я от аккумулятора, а анод - от сухих батарей (на чертеже не изображены).Лампа и батарея заключены в стальные экраны. Сигнал с выхода лампы 3 бегущей волны, пройдя ферритовый вентиль 4, служащий развязкой, поступает на резонатор 1, откуда по цепи обратной связи, содержащей аттенюатор 5, служащий для подбора амплитуды сигнала обратной связи, и фазовращатель 6, дающий возможность подоб. рать фазу сигнала в цепи обратной связи, удовлетворяющую условиям самовозбуждения, снова поступает на вход той же лампы. Величину мощности выходного сигнала определяют по индикатору...

Номер патента: 139344

Опубликовано: 01.01.1961

Авторы: Люлько, Мамонова

МПК: H03B 11/08

Метки: волн, выходом, генератор, низкоомным, тиратронный, электрический

...дополнительных колебаний на фронте волны генератора и уменьшения индуктивности его разрядного контура предлагается в тиратронном генераторе волн с низкоомным выходом выполнить фронтовое и разрядное сопротивления и фронтовые емкости из ряда параллельно соединенных элементов, расположенных по образующим цилиндра или конуса, по оси которого установлен коммутирующий тиратрон.139344На фиг, 1 показана принципиальная схема генератора, на фиг. 2 и 3 изображено его конструктивное выполнение.Рабочая емкость С, генератора (фиг. 1) заряжается через п п овоерез полур в дниковыи диод Д во время одного полупериода питающего напряжения и разряжается на разрядное сопротивление Р, п и подачег поджигающего импульса на сетку тиратрона во время...

Номер патента: 140099

Опубликовано: 01.01.1961

Авторы: Мазуров, Прудников

МПК: H03B 15/00, H03B 19/03

Метки: делитель, регенеративный, частоты

...датчик э,д.с. Холла 3, включенный токовыми концами в емкостную ветвь контура избирательного усилителя, не показанного на чертеже, настроенного на частоту 1.Сигнал частоты 1, получаемый в контуре избирательного усилит перемножаясь с сигналом частоты 21, образует на выходных концах чика э.д.с. Холла сигнал с частотами 21+1. Эти сигналы достаточно несены друг относительно друга, что обеспечивает подавление избирательным усилителем сигнала частоты З и усиление сигнала частоты 1, используемого в качестве выходного и для обратной связи,Так как датчик э.д.с. Холла входит в емкостной контур избирательного усилителя, индуктивность которого сильно зависит от тока подмагничивания, описанный делитель частоты может легко управляться током...

Номер патента: 140100

Опубликовано: 01.01.1961

Авторы: Альтшуллер, Вайцеховский, Прохоров

МПК: H03B 5/32

Метки: бесконтактным, генератор, двух, кварцевый, колебаний, переключением, частот, электрических

...схема генератора приведена на чертеже.Генератор выполнен по мостиковой схеме, в разные плечи которого включены кварцевые резонаторы. Резонатор 1 включен в цепь коллектор - основание, а резонатор 2 - в цепь основание- - эмиттер. Переключение генератора с одной частогы на другую осуществляется из. менением емкости конденсатора 3. Рабочая точка генератора термостзбилизирована вклочением сопротивлений 4, 5 и б. При работе кварцевого резонатора 1 в верхнем плече моста колебательный контур имеет емкостную реакцию. При работе кварцевого резонатора 2 в нижнем плече моста реакция контура индуктивная. Поэтому для увеличения разноса настроек контура при переходе с одной частоты на другую следует в нижнее плечо моста включать резонатор с...

Номер патента: 140826

Опубликовано: 01.01.1961

Автор: Коптев

МПК: H03B 5/22, H04N 3/30

Метки: генератор, кольцевой, развертки, спиральной

...6, 7 и 8 магнитной системы. Выход последнего каскада соединен со входом первого каска- да, образуя генератор. Самовозбуждение генератора происходит на ток частоте, на которой суммарный сдвиг фазы всех каскадов равен 360=. Так как параметры каскадов одинаковы, а число их равно четырем, то фазовый сдвиг между соответствующими токами соседних каскадов равен 360: 4==90, Таким образом, отклонение по одной оси создаегся первым и третьим каскадами, а по другой оси - вторым и четвертым,При воздействии дестабилизирующих факторов на схему параметры каскадов хотя и изменяются, но сдвиг по фазе в каждом из них остается равным 90, что обеспечивает сохранение правильной формы развертки. В схеме генератора спиральной развертки 1 па чертеже не указан)...

Номер патента: 141894

Опубликовано: 01.01.1961

Автор: Калихман

МПК: H03B 5/02

Метки: генератор, магнитного, однородного, переменного, поля, стандартного

...2 синфазно подают на двухэкранированную рамку 3, выполнен ную в виде витка коаксиальной линии и нагруженную на согласующее сопротивление, равное волновым сопротивлениям рамки и питающего фидера. На участке разрыва экрана рамки 3 между центральной жилой 4 и экраном включен КС-двухполюсник, образованный сопротивле. нием 5 и емкостью б. Элементы этого двухполюсника выбирают таким образом, что две синфазно питаемые рамки образуют для фидера связи генератора В. Ч, систему вечного резонанса, характеризующуюся тем. что на любой частотеУ.= р =. сопят, гдето - входной импеданс; р - волновое сопротивление рамки, в результате чего увеличивается широкополосность генератора.о 141894- 2 -Описанный генератор стандартного однородного переменного...

Номер патента: 141895

Опубликовано: 01.01.1961

Автор: Симонов

МПК: H03B 7/08

Метки: генератор, колебаний, электрических

...содержит четыре туннельных диода 1 2, 3, 4, обладающих падающим участком вольт-амперной характеристики и шунтированных сопротивлениями 5, б, 7, 8 и потенциометры 9, 10. В одну диагональ цепи включен кварцевый резонатор 11, а в другую - источник 12 питания генератора.Диоды 1 2, 3, 4 и шунтирующие сопротивления 5, б, 7, 8 выбирают из условия, чтобы сопротивления и емкости плеч 13, 14; 14, 15; 15, 16 н 16, 13 были одинаковыми. Кроме того, сопротивление каждого плеча цепи должно быть отрицательным. К кварцевому резонатору 11 подключено отрицательное сопротивление между полюсами 14 и 16.Изменяя величину шунтирующих сопротивлений 5, 6, 7, 8, подбира 1 от величину отрицательного сопротивления так, чтобы кварцевый резонатор 11 генерировал...

Номер патента: 141942

Опубликовано: 01.01.1961

Авторы: Кузьмяк, Курт-Умеров, Лемаев

МПК: H03B 29/00

Метки: генератор, шумов

...полуперцода синусоидального напряжения.Ограничивающие сопротивления 4 и 5 выбираются таким образом, чтобы на протяжении всего времени возможного зажигания данного тцратрона на его сетку подавалось бы отрицательное сеточное смешение, соответствующее зоне неустойчивого горения.Необходимая величина сеточного напряжения и сдвиг по фазе обеспечиваются трансформатором, имеющим одну первичную обмотку 7, включенную ца нагрузочцое сопротивление 3. и три вторичные обмогкц 8,9 и 10.Вторичные обмотки 8, 9 и 10 подключены к тиратроцам Обмотка 10 замкнута накоротко, что позволяет получить сеточное цапрякение определенной формы кривой, лежащей в зоне критических потенциалов тпратронов.При отсутствии обмотки 10 коцвая сеточного напряжения...

Номер патента: 142346

Опубликовано: 01.01.1961

Авторы: Катушкин, Модель

МПК: H03B 1/00

Метки: мощностей, передатчиков, сложения, ультракоротковолновых

...быть любым. К входным точкам схемы подключены балластные сопротивления 3, соединяемые в звезду или эквивалентный многоугольник. В качестве нагрузочного сопротивления, определяющего входное сопротивление линии, служит сопротивление 4.Мостовая схема балансируется при равенстве балластных сопротивлений 3 нагрузочному 4 и при волновом сопротивлении Г линий, удовлетворяющем равенству142346Ц." й 1 Гц,где Я = Й., . =,= Я,- - входное сопротивление схемы для каждого генератора 2.При этих условиях генераторы 2 не связаны между собой и работают независимо. При идентичности напряжений генераторов 2 по амплитуде и пофазе их суммарная мощность полностью отдается нагрузке и потери в схеме незначительны (к.п.д. - .-1).Отключение части генераторов 2 не...

Номер патента: 142356

Опубликовано: 01.01.1961

Авторы: Константинов, Лукьянов

МПК: H02M 7/48, H03B 5/00

Метки: постоянного, ток, трехфазный

...автогенераторов Трь Тр, и Трз. Автогенсраторы синхронизируются от общего задающего генератора, состоящего из транзисторов Т, и Т, и трансформатора Тр 4, исю него первичную обмотку Г, и шесть вторичных обмоток Ув - Кт, С:вязь между автогенераторами (каскадами) осуществляется путем сседцнецця базы каждого транзистора через диод и вторичную обмотку трансформатора задающего генератора с коллектором соответствующего -рацзнстора другого каскада.Переключение транзистсров происходит в том автогенераторе, в котором на базу отпертого триода подается запирающее напряжение, чтонимеет место при совпадении следующих двух условии:1) Плюс со вторичной обмотки трансформатор зада 1 ощего генератора должен быть подан на базу данного транзистора.142356...

Номер патента: 142703

Опубликовано: 01.01.1961

Автор: Векштейн

МПК: H03B 23/00

Метки: генераторное, качающейся, свч, частоты

...оси которого находятся движок переключателя 7 и движок потенциометра 8. Потенциометр 8 вырабатывает напряжение развертки осциллографа 9. По окружности переключателя 7 расположены 50 контактоз, к которым поочередно подключается движок переключателя 7. На конце рейки 5 укреплен поршень 10, изменяющий настройку СВЧ генератора 11. К выходу генератора 11 подключен ферритовый аттенюатор 12, Затухание, вносимое аттенюатором, зависит от величины тока, протекающего от батареи 13 через сопротивления 14, переключатель 7 и обмотку 15, Подбирая величину сопротивления 14 для каждого положения переключателя 7, можно изменять величину затухания аттенюатора в пределах перестройки генератора 11 по любому наперед заданному закону.,Если между вентилями 1...

Номер патента: 143432

Опубликовано: 01.01.1961

Авторы: Макашев, Тхоржевский

МПК: H03B 5/32

Метки: генератор, колебаний, электрических

...лампы, сными межд юшийся т ий, сопротив кительным Генераторкоторого стабианодом и сеткрами, включендом, отличастоты колебанлампы и полоцератора. тооча- кой Известны генераторы электрических колебаний на электронной лампе, частота которых стабилизирована кварцевым резонатором. В подобных генераторах кварцевый резонатор включают между анодом и сеткой лампы, а сопротивление утечки сетки - между отрицательным полюсом источника питания анодцой цепи генератора и сеткой лампы,В описываемом генераторе сопротивление утечки сетки Вклочено между положительным полюсом источника анодцого питания и сеткой лампы, Это позволяет установить такой режим работы, при котором автоматически поддерживается режим колебаний, близкий к порогу само- возбуждения, Г...

Номер патента: 144198

Опубликовано: 01.01.1962

Автор: Быков

МПК: H03B 5/20

Метки: генератор, трехфазный

...ампервиткиподмагничивания, направленные навстречу ампервиткам Т индуктивное сопротивление обмоток переменного тока усилителя ТМУ еше больше увеличивается, ток нагрузки уменьшается и почти все напряжениесети будет падать на магнитном усилителе, По мере уменьшения токаразряда конденсатора С 4, уменьшаются ампервитки подмагничивания,действующие навстречу ампервиткам обмотки Уос, индуктивное сопротивление обмоток переменного тока усилителя ТМУ уменьшается,приобретая свое первоначальное значение, ток в нагрузке Р и напряжение на ней увеличиваются, после чего начинается повторный зарядконденсатора,Г 1 роцесс повторяется периодически. Ток в нагрузке плавно повышается до своего максимального значения и снижается до величиныпока холостого хода...

Номер патента: 144527

Опубликовано: 01.01.1962

Автор: Макаров

МПК: H03B 5/32

Метки: генератор, кварцевой, колебаний, стабилизацией, частоты, электрических

...нагрузкой в цепи катода. Нагр;экой в цепи катода первого каскада является мостовая цепь, состоящая из кварцевого разонатора 2, компенсирующей емкости 8 и сопротивлений 4, б и б,Компенсирующая емкость 3 выбирается из условия равновесия моста на всех частотах, кроме частот, соответствующих мехзническим гармоникам кварца. Второй каскад генератора, собранный на в орый половине двойного триода 1, имеет в качестве нагрузки в анодной цепи колебательный контур, Контур состоит из инлуктивности 7 и емкостей 8 и 9 и настроен на частоту кварцевого резонатора. К сеточной цепи второго каскада подключена вторая диагональ моста Положительная обратная связь осуществляется через конденсатор 10, включенный между сеткой лампы первого каскада и анодом лампы...

Номер патента: 145909

Опубликовано: 01.01.1962

Автор: Бондаренко

МПК: H03B 5/26

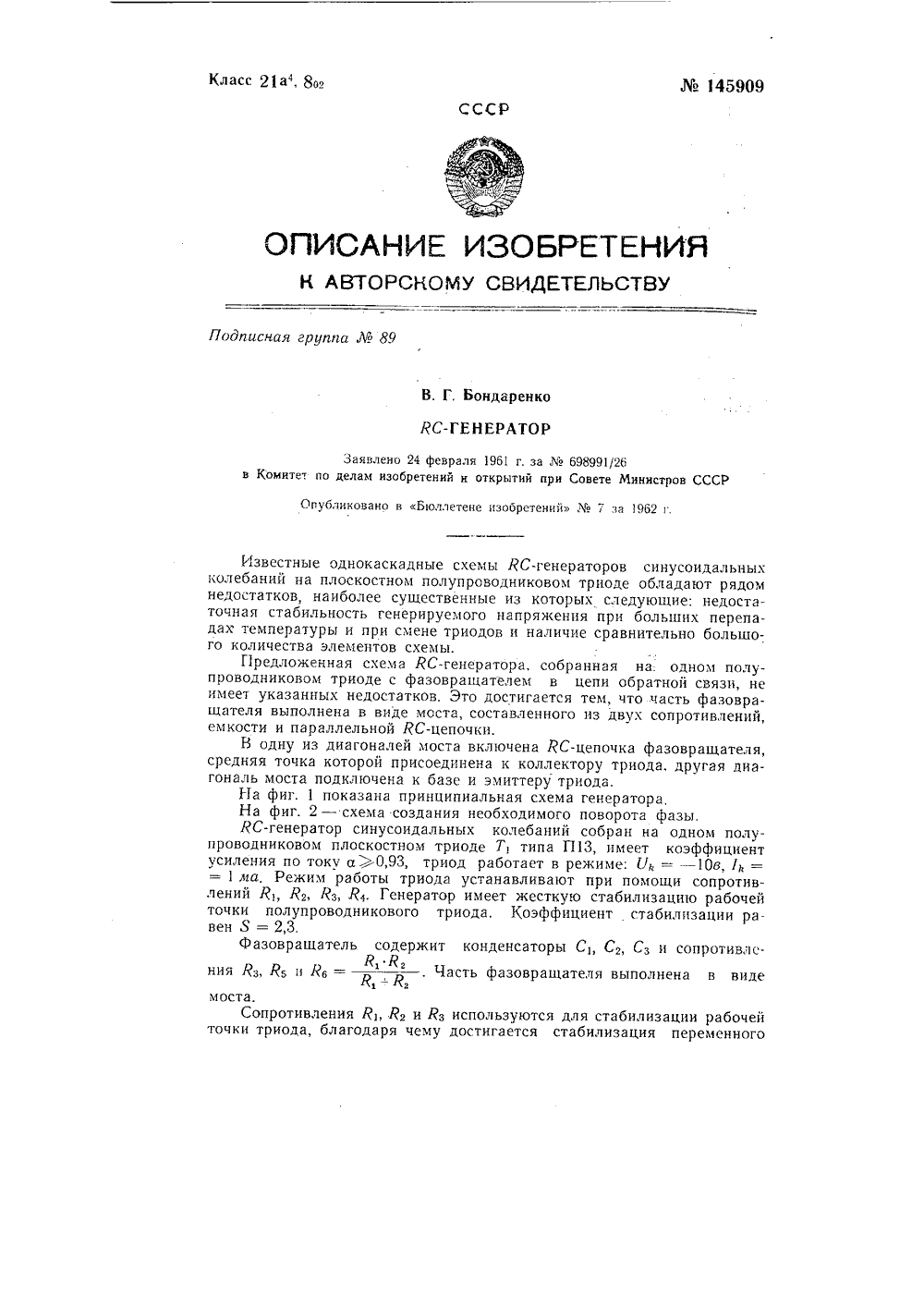

Метки: rс-генератор

...к базе и эмиттеру триода.На фиг. 1 показана принципиальная схема генератора,На фиг. 2 - схема создания необходимого поворота фазы.РС-генератор синусоидальных колебаний собран на одном полупроводниковом плоскостном триоде Т, типа П 13, имеет коэффициент усиления по току а)0,93, триод работает в режиме: У = - 10 в, У = = 1 ма, Режим работы триода устанавливают при помощи сопротивлений В, Рг, Лз, Р 4. Генератор имеет жесткую стабилизацию рабочей точки полупроводникового триода. Коэффициент стабилизации равен 5 = 2,3.Фазовращатель содержит конденсаторы Сь С Сни асть фазовращателя выполнена в виде145909напряжения, генерируемого триодом при резких перепадах температуры или при смене триода. Конденсатор Сз служит для шунтирования...

Номер патента: 145910

Опубликовано: 01.01.1962

Автор: Судаков

МПК: H03B 5/30

Метки: автоколебаний, генератор, электромеханический

...образуют отверстие, которое расположено против фотоэлектрического индикатора.На чертеже схематично изображен предложенный генератор Генератор состоит из постоянного магнита 1, пластинки 2, шторки 3 и блока 4 катушек 5, имеющих полюсные наконечники б.В основании магнита 1 выполнены два отверстия а, которые расположены симметрично и направлены под углом к пластинке 2 На свободном конце пластинки 2 закреплена шторка 3, обеспечивающая поочередное перекрывание обоих Ф и Ф, световых потоков,Магнит 1 имеет форму пустотелого цилиндра.Полюсные наконечники б катушек 5 образуют отверстие, которое располагается против фотоэлектрического индикатора 7145910 Отличительной особенностью предложенного генератора является использование...

Номер патента: 146348

Опубликовано: 01.01.1962

Автор: Краснощеков

МПК: H03B 23/00

Метки: генератор, качающейся, частоты

...Емельяно Редактор Н, С. Кутафина Техред А, А. Камышникова Корректор Е. Л. Коган Подп. к пЗак. 5793ЦБТИ 2 Хг, формат бум, 70Тираж 750тета по делам изобретений и открМосква, Центр, М, -.еркасский пер.,с 08, Объем О,Цен ытий при Совете Министровиэд, л.4 коп. 1 и Типография ЦБТИ, Москва, Петровка Генератор качающейся частоты, выполненный по трехточечной схеме с индуктивной связью, на вход которого подано модулирующее напряжение, о т л и ч а ю щи й с я тем, что в нем, с целью расширения пределов линейной девиации частоты, частотный модулятор выполнен в виде последовательно соединенных двух катодных повторителей, один из которых поставлен в режим с переменным коэффициентом передачи, зависящим от модулирующего напряжения и частоты, а второй - в...
