H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 58860

Опубликовано: 01.01.1941

Автор: Егудов

МПК: H03B 19/06

Метки: ламповый, умножитель, частоты

...будет течь чистый синусоидальный ток умноженной частоты. Конечно, постоянную времени надо подобрать так, чтобы конденсаторуспевал заряжаться и разряжаться за пе 1риод - , Математически условие синутсоидальности тока умноженной частоты будет определяться характером нижнего загиба характеристики лампы и углом перекрытия 2 Ь. Все же от гармоник мы не гарантированы вследствие неодинаковости загибов характеристик ламп, но собирая схему по фиг. 1 в одном баллоне, можно избавиться и от этой неприятности. Схему по фиг. 1 можно соорать в одном баллоне, сделав общий катод, сетку в виде спирали и анод в виде электрически не связанных колечек, Сетку можно сделать спиральной и вывести два конца спирали (фиг. 8). Бегущая волна будет...

Номер патента: 58868

Опубликовано: 01.01.1941

Автор: Виницкий

МПК: H03B 5/32

Метки: генератор, ламповый

...ваттных сопротивлений.Условия полного баланса такой схемы следующие: е, =- - ,где и - коэфициент усиления усилителя.Сохраняя все преимущества схемы Митчема, предлагаемая схема лишена основных ее недостатков, а именно:1. Вход и выход усилителя имеют общий заземленный зажим, что облегчает работу схемы на коротких волнах. Емкость обкладок кварца относительно земли не нарушает баланса схемы (емкость обкладки А входит в импеданц генератора Е, а емкость обкладки В входит в С 2), Кроме того, наличие общего заземленного зажима устраняет необходимость в индуктивных связях, а это позволяет упростить схему, в частности, сделать ее целиком на сопротивлениях без колебательных контуров (фиг, 2).П редмет изобретения. сД и г.1 Отв. редактор П. В....

Номер патента: 59889

Опубликовано: 01.01.1941

Автор: Леушин

МПК: H03B 5/16

Метки: генератор, ламповый

...на рабочую частоту генератора,Для уничтожения самовозбуждения усилителя включаются, как обычно, нейтрализирующие конденсаторы 14,С контура 7 может быть снята мощность на нагрузку усилителя известными способами.Питание всех четырех ламп прсизво.дится в соответствии со схемой отодного источника напряжения, в данном случае от трансформатора 10 через средние точки дросселей 9.Когда на сетки ламп 1 и 4 подаетсяплюс, а на сетки ламп 2 и 3 - минусанодный ток идет в таком направлении,что анодные контуры 5 и 6 колеблются синфазно, а контур 7 оказываетсявключенным последовательно и мощность в нем удваивается благодаря,сложению анодных токов от двух параллельно работающих ламп.Во втором варианте изобретения к,цепи накала каждой лампы...

Номер патента: 59891

Опубликовано: 01.01.1941

Авторы: Иванов, Лебедев-Карманов, Модель, Соловьев

МПК: H03B 1/04

Метки: генераторах, колебаний, ламповых, паразитных, устранения

...паразитных ров, присоединенных очкам с наибольшим зитных колебаний. по п. 1 применение торов коаксиальных общей длиной,Предметом настоящего изобретения является устройство для устранения паразитных колебаний в ламповых генераторах. В предлагаемом устройстве, согласно изобретению, применены вибраторы, настроенные на частоту паразитных колебаний и присоединенные одним своим концом к точкам схемы с наибольшим напряжением паразитных колебаний, При этом вкачестве вибра торов могут быть применены коаксиальные трубы с изменяемой общей длиной.На чертеже изображен один из случаев применения предлагаемого антипаразитного устройства в схеме каскада лампового генератора.Как видно из этого чертежа, антипаразитные вибраторы В, и В,...

Номер патента: 60712

Опубликовано: 01.01.1942

Автор: Кожин

МПК: H03B 5/06

Метки: генератор, ламповый

...применять комбинированную обратную связь.Выполнение такой схемы генератора затруднительно при заземлен ном роторе контурного конденсатора и заземленном общем отрицательном полюсе источника анодного наприкения и напряжения накала. Предлагаемая схема лампового генератора с комбинированной обратной связью пригодна и для этих условий.Согласно изобретению, комбинированная обратная связь в ламповом генераторе осуществляется при помощи связанной магнитно с катушкой контура дополнительной катушки самоиндукцпи, присоединенной одним концом к катоду лампы, а другим к части контурной катушки.Катушка 1 (фиг. 1), приключенная одним концом к части катушкиконтура и связанная с ней магнитно, а другим концом присоедпг,1 С 1.На фиг. 2 изображена...

Номер патента: 60857

Опубликовано: 01.01.1942

Автор: Данильцев

МПК: H03B 9/02

Метки: генератор, электронный

...Окрестость то 3 к 11 Е. Оят1)30)кс 113 ыс а(,) )3(ипсЙ эге,тропы пе с 0)1 ет 210 т;30 гочки Е и с(3;ятс 51 332 степки к 01(тмра в 3)ромсж,ткс ЕГ, мскорснцые же электро ы, пере,етая зд точк, Е,цронизыВ 210 т в ОорятнОм ндпряВГ 1 епии п) чпость ПОП)я)кения 10)с)1 ТЕЛЬНОГО КОНтура. 1)ЕЛИЧцпой ПОСТояццОГО ЭЛГКтрИЧЕс КОГО М)ЗГ(Ч(5 Ощего поля полбиряется вре)я ппсбывдция электр(иОв зд к,птм)0 пл. о;. - а 1. 00 ос равным целому числу периодов. Тогда ускоренные в осласти зазораВ электроны будут пересекать контур в пучности напряжения в тормозящей фазе, а так как они были ускорены в зазоре В напряжением, равным половине напряжения пучности, то они целиком вернут взятую ими у кс)лебатесьпого контура энергию и потеряют столько же своей энергии,...

Номер патента: 60895

Опубликовано: 01.01.1942

Автор: Гоноровский

МПК: H03B 19/06

Метки: генератор, ламповый

...(получены экспериментально) следует, что значительное снижение к. п. д. (к) происходит не только при совпадении собственной волны сеточного контура с частотой второй гармонической составляющей (кривая 1), но и при значительной расстройке контура (кривая 11), а также при наличии сеточного тока (кривая 11)."сНапример, при - =-2 (настройка на вторую гармоническую составляющую) к, п. д. падает до 0,55 от нормального значения, но дажещскогда - = 1,5 - ; 2,5, к. п. д, не превышает 0,7 нормальной величины,Таким образом, значительное снижение к, п. д. получается во всех трех случаях, когда собственная волна сеточного контура близка к частоте одной из гармонических составляющих и когда имеет место сеточный ток.Все сказанное в равной мере...

Номер патента: 60958

Опубликовано: 01.01.1942

Автор: Кацман

МПК: H03B 9/02

Метки: генерации, колебаний, усиления, электрических

...без перехода к электронно-лучевой сис; еме.Для этого, согласно изооретеншо, используется трехсето ная лампа с ВъСокиэ пс.ожите,Ьньэ потенциалом на первоЙ и т)эстьеЙ 1 Си- гзЯ от катода) сетка и более нпзкиэ 1 полоэкительныэ потенцна;ом на второй сетке, Прострзнсво катод - первая сетка используется для МОДУЛПЦНИ ЭЛЕКТРОППОГ(Э ПОТОКЗ ПО СКОРОСТИ, 2 ПРОСТРЗПСТВО 3 СН(Дч пеэВэй и третье сеткаъи - ,;1 Я иэсобэазовани 51 скоэосИо .одуляции в эо,уляцию по плотности. Элекгрэнный поток отдает свою коле- баТЕЛЪУ 10 ЭЕ)ЭГО ВЫХОДНОМУ КОНч)ЭУ ПЭИСОЕДННЯСМОМУ МЕЖДУ гретьси сеткой и анодом.ВходОЙ контур иэдасэсди 15 егс 5 эеи(ду катодом и пе 1 эВОЙ сетко 1,ВнесС образуот Одуэруоцсе уст)эОЙ:тво. Высэкикительны Потенциал на пе;ЭВОЙ и третьеЙ...

Номер патента: 61170

Опубликовано: 01.01.1942

Автор: Халфин

МПК: H03B 13/00, H03B 19/00, H04N 5/06 ...

Метки: генератор

...полоску из графита, ширина которых вдоль кольца равна промежутку между ними и диаметру электронного пятна.Напряжение на нагрузочном сопротивлении Р 1 имеет основную частоту /,=50 Х 21=1050 гц. Оно разветвляется на две цепи; для питания обмоток ярма трубки В и ярма трубки Г, Б первой цепи напряжени, снимаемое с сопротивления /(ь проходит через фильтр 9, срезающий оолее высокие частоты, и усиливается усилителем 10. Далее, проходя через фильтр 11, синусоидальное напряжение с частотой 1050 гц питает через фазовращатель 12 и каскады 13 и 14 обмотки ярма 15 труб(и В.Луч вращается по кольцу трубки В со с(оростыо 1050 об/сек. На кольце нанесен полный вертикальный сигнал по ОСТ. На управляющий электрод трубки В подается вертикальный бланкирующий...

Номер патента: 61173

Опубликовано: 01.01.1942

Автор: Шварц

МПК: H03B 11/06

Метки: генератор, камертонный, низкочастотный

...ПРИМСНСН 1 С 1 урсилНОЙ Нд ОЛНОП ИЗ ПГсс КЗМСрГОНЯ 3110;ОНКИ. ЭТЯ ЗЯСЛОНКЗ СГ 1 уЖИТ лля прерь;вдния свстового пучка, пдла 0 цсго пд фотоэлемспт, ндгрузоч- ПО СОПРОТИВЛЕНИЕ КОТОРОГО ВКЛГОЧСНО и ЦСПЬ СстКИ ГСНОРстОРНО ГД.сПИ.1.1 а чсртжс изображена элсктрчсскдя с.;сма пред)гсмого генератора,При И 31 ССНАП ПОДМа НИЧИВЯПИЯ ИГП 1 ПОЛОЖСППЯ 1 р 1 ЗОВ, ) КРСП,СНЫ. НЯ НОЖКЯ), КссЪСРТОНс, ГСНСРсТОР ДсСТ ДИЯПЯЗОН сЯСТОТ ГСГСЛСТВс .РсчКТИЧССКОЙ НСЗЗВСИ.Ости ЭГСКТРЧССКОГО РСЖИМД СХСМ 1 ОТ ЧСТОТЫ) Прн УСЛОВИИ ЛОСГдтОсНОй ЗМП,Иту;.Ы МСКаНИЧССКИК КОЛСбаНИй КаМЕртОНЗ И ПРИ НДЛСЖЗПСМ ВЫООРС ПаРс 1)СГРОВ ИПИ ЛВ 1 ЖМПГО Э;1 С.ТРО- магнита.Наиряжсние, создаваемое на нагрузочном сопротивлении фотоэле- МСТЗ, ПОПСРСМСННО;5 ЗПИРЗСТ И ОТГнпсСТ;1 с 1...

Номер патента: 61174

Опубликовано: 01.01.1942

Автор: Ефимов

МПК: H03B 7/04

Метки: генератор, ламповый

...мд. 5,слсбс 1 ци 5 ВысокОЙ чзс От 1, 30 3 бмжлз(ь 1( 13 дцодио кот 3 р,1 д ( 13 ЦЕПЬ СоТКИ КОТОРОЦ 1 КЛЮЧ(."и КВДРН ИСПО.1 ЬЗУЮТС 5 ИОС;1( ВЫИРЯ)(Г(1;И 5 3 ЦСПН СЕТК В ОРОИ Л 1;Ив Л 5 И(Л 111 31 И 3 СЗ ЦД (ЕК, ГДМИЬ 1. гд ч(.ртегфе изобрджес (."с)д Осл,:31:с)100 Спер 1 тор.ри ОТС 3 гст 3 и( кварца ц 1 ЗлиОс исбогии 0( с.;сСиис 1;1 гЗк- Ц(.СОЛЦНЕ С 51 ЕЕ СеТОИпМ ТОКО),1, ПРО.(О 15 пи: ЦО СОИ РО ГцЛС( Н)УГ 3 1 , . К С.3 .,013 Л 51 ет( 5 С)(С,С 11(С 0С(.) 1 О.ОН 1, 1,., и ь ,.Гр; включении кварца колеоаи(я высокой частоты, возбужлсц:ьс 3 ксцтуре У СН Вьпря:ляотея в сеточцОЙ цепи лз)(п,, со)дз 3 дя аи- И,С Ид Ее СГТКС, КОТОРЫИ ц ПЕ)СТЗСТСя 1(.рЕЗ СОИ РОТИ 31(1 И 5 5 ц ,1 И,1 се 10 З) Пы 1, сыецз 5 раОЧ 310 ТОк, 13 г(130, Г 0 ,боро...

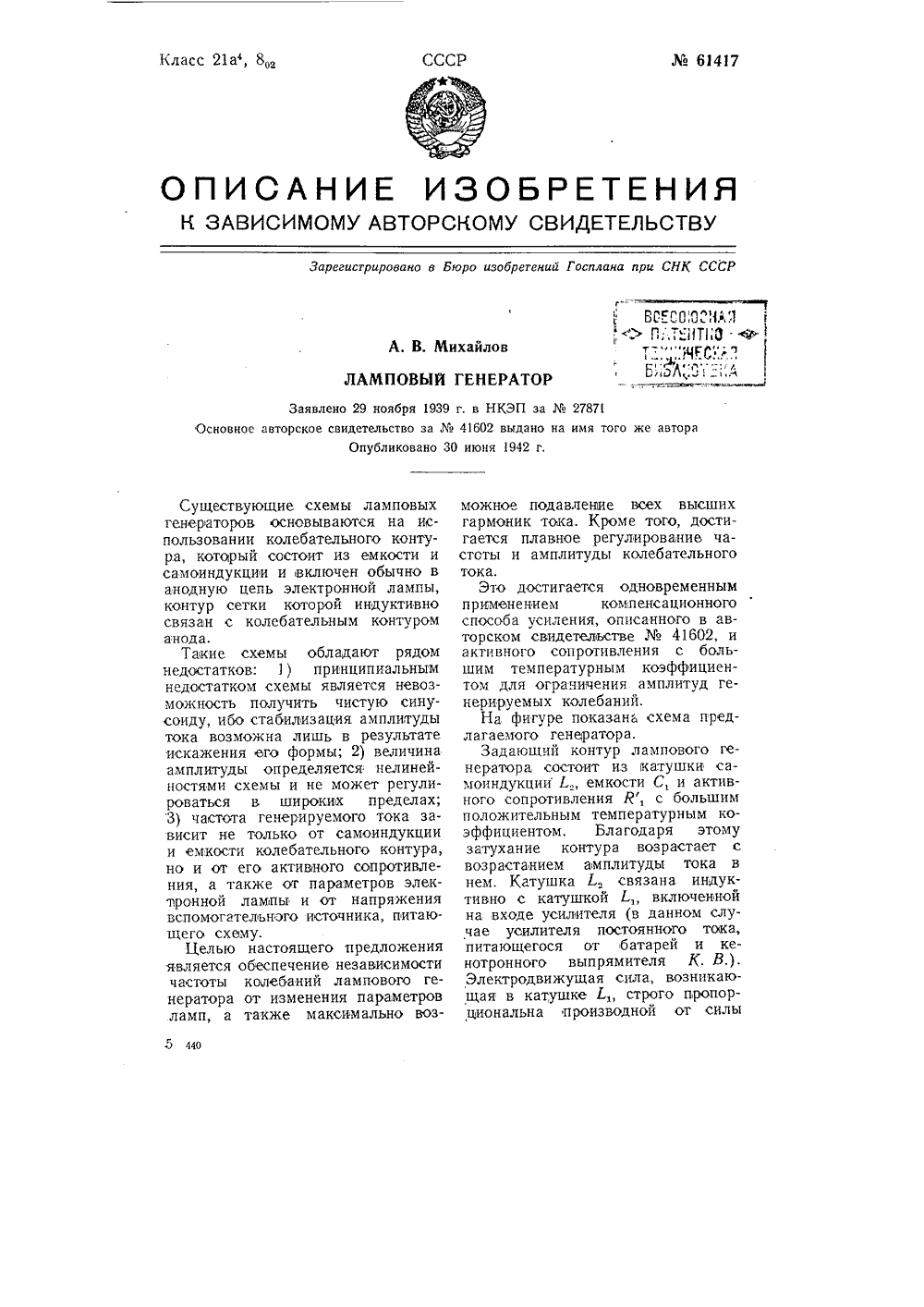

Номер патента: 61417

Опубликовано: 01.01.1942

Автор: Михайлов

МПК: H03B 5/04

Метки: генератор, ламповый

...между ЭДС вкатушке Е, и током в анодной цепи выходной лампы Л,;М - коэффициент взаимоиндукции катушек Ь, и 1;У - напряжение на конденсаторе СИз уравнения (1) видно, что коэффициент при первой производной может быть сделан равным нулю путем подбора величин А и М. Тогда уравнение (1) превращается в уравнение гармонических колебаний:(Е,С 1 р+ 1)У= О) (2)из которого видно, что частота возникших колебаний оказывается зависимой лишь от двух параметров схемы: Л, и СДля предлагаемой схемы, уравнение (2) и параметры схемы подбираются такими, чтобы сеточные токи отсутствовали.При достаточно большом коэффициенте усиления усилителя форма генерируемой волны прибликается к идеальной синусоиде и оказывается независимой от нелинейности...

Номер патента: 61682

Опубликовано: 01.01.1942

Автор: Лозинский

МПК: C21D 1/06, H03B 1/02, H05B 6/08 ...

Метки: изделия, индукционного, нагрева

...на схеме: 1 - стопорный дроссель, 2 - генераторная лампа, 3 - разделительный конденсатор, 4 - гридлик, 5 - первичная обмотка индукционно-емкостного вибратора (являющаяся индуктивностью анодного контура), б - вторичная обмотка этого вибратора, состоящая из ряда незамкнутых колец, расположенных между витками первичной обмотки. Нагревательный индуктор 7 приключается к выводам вторичной обмотки, Пунктиром 8 обозначена емкость первичной обмотки, зависящая от геометрических размеров обмотки и диэлектрика, помещенного между витками.М 61682.Частотаколебаний, возникающих при работе устройства, зависит- В ОСНОВНОМ От ПараМЕтрОВ ВИбратОра: ЕГО ЕМКОСТИ С обш И ИидуКтИВНОСТИ Е обш, КОтОрая В СВОЮ ОЧЕрЕдЬ СОСтОИт ИЗ СУММЫ...

Номер патента: 62089

Опубликовано: 01.01.1942

Автор: Модель

МПК: H03B 5/08

Метки: генераратор, ламповый

...например, удовлетворять форма выполнения лампового генератора в виде последовательного соединения емкости Си индуктивности 1 как показано на фиг, 1. Здесь, С в емкос конденсаторов контура основной частоты, т., в индуктивнос контура,- начальная емкость схемы, образованная внутриламповыми и монтажными емкостями, а также емкостью нейтродинного конденсатора, Х. - индуктишшсть монтажа, В этом случае индуктивность анодной цепи для высшей гармоники будет определяться параллельным соединением индуктивности моптжка 1, и индуктивности шунтирующей цепи, Следовательно, результирующая индуктивность для высшей гармоники будет ме ьп е ., что и позволит произвести настройку анодной цепи на эту га 1 монику. Подобная цепь может оказаться полезной и при...

Номер патента: 62109

Опубликовано: 01.01.1942

Авторы: Васильев, Гапонов, Грехова

МПК: H03B 9/10

Метки: генератор, магнетронный

...3 в наружн цилиндр линии, 4 -нить накала, 5 в окош, прорезанное для пропусканпя витка связи, 6 -места приварки анода к линии,Присоединение сегментов магнетрона кфиг, 2 показано, каким образом присоединяментный магнетрон.Магнетронный генератор с контуром в форме концентрической линии разработан авторами в двух вариантах,По первому варианту контур генератора целиком находится внутри баллона и вывод колеоаний осуществляется с помощью двухпроводной линии 7, проходящей сквозь стекло баллона.По второму варианту контур генератора располагается в стеклянном баллоне частично, На фиг, 4 изображен генератор, в котором запайка контура произведена следующим образом: 2,3 - часть контура,находящаяся внутри стеклянного оаллона 8; 2, 3 в час...

Номер патента: 62224

Опубликовано: 01.01.1943

Автор: Данильцев

МПК: H03B 9/10

Метки: генератор, электронный

...тормозящук) фазу ГЕроъс)к,тка, мвпьгцяют сВ 010 скорость, а поиавшис в ускоряющую фазу - увсличизают ес. Ме)кдуэле.(- тоои 1.1 с расстояния, Еастотя колсбаиии, сила мяГПИТИОГО поля и скорост 1, э;ЕСЕ(тронов исдоираЕОтся таким Образом, с)тооы яза влста элс;(- тропа В псрвыи промс)куток Оыла тя 0 жс, как и ВО Всс. послсду 10 шис. В этом случае один элсктроны будут постоянно тормозитьс 51, а другиеиосто 5 пНо ускоряться, Псрвыс будут дв 1:Гяться по свертывающейсяЦо 62 О 4спирали от начальной точки к це(пру, вторые - по развертывающейся спирали от начальной точки к периферии.Колебания получаются в тех случаях, когда работа первых электронов больше, чем работа вторых. Этого можно достигнуть модулируя электродом Б поступающий в генератор пучок...

Номер патента: 62273

Опубликовано: 01.01.1943

Автор: Гордиенко

МПК: H03B 5/06

Метки: генератор, ламповый, самовозбуждающийся

...Л наложится короткий импульс разрядного тока конденсатора СЛампа Л будет находиться в отпертом состоянии до тех пор, пока разность между падением напряжения, создаваемым на сопротивлении Я зарядным током конденсатора С и напряжением автоматического смещения будет равна нулю или отрицательной величине, после чего лампа Л снова запрется.Одновременно ток заряжающегося конденсатора С отопрет лам. пу Л, и процесс автоматического возбуждения соседней лампы электронного кольца будет происходить таким же образом,После того как последняя лампа Лбудет отперта на некоторый промежуток времени и затем вновь заперта, а конденсатор С, отопрет первую лампу Л будет завершен полный цикл работы электронного кольца; за первым циклом последует второй, третий...

Номер патента: 62946

Опубликовано: 01.01.1944

Автор: Конклин

МПК: H03B 1/04

Метки: укв-генератор

...17, 18, смонтированных на изоляторе 19, опиравщемся на экранную оболочку 20, и подвижных пластин 21, 22, смонтированных на разомкнутых концах проводников 5 и 6.Для осуществления грубой регулировки нейтрализующих конденсатороэ их подвижные пластины 21 и 22 предпочтительно крепятся к проэодникам промежуточной цепи с помощью стержней 23, 24 с нарезкой, снабженных крепежнымиболее кое 1 гайками (контргайками) ,для надежного электрического т,акта.Для монтажа всей системы применяются надлежгщие соединительные пр:водники для сеток и анодов ламп. Чтобы обеспечить свободу при регулировке конденсаторов нейтрализации, анодные проводники предпочтительно должны быть гибкими. Вход и выход приключепы к катушкам 25, 26, соответственно связанным с...

Номер патента: 63262

Опубликовано: 01.01.1944

Автор: Бабат

МПК: C21D 9/60, H03B 1/02, H05B 6/00 ...

Метки: высокочастотный, нагреватель

...также возбудить конденсаторный нагреватель на более высокой частоте. Принципиально мож 21но получить волны ). = = - . Нерп+ 0,5)обходимо только, чтобы расстояниемежду электродами конденсаторного нагревателя и обратным проводником было значительно меньшедлины волны,Если нагреву подвергается изолированный отрезок проводника, длина которого равна длине нагревателя, то на этом проводнике будетсуществовать стоячая волна. Поконцам будут узлы тока и пучностинапряжения, в средней части проводника - узел напряжения и пуччость токаПри нагреве длинного проводника, выходящего за пределы нагревате ьпого устройства, электромагнитная воли будет распространяться в обе стороны по проводнику,как это показано на фиг, 7. Приэтом помимо стоячей волны...

Номер патента: 63394

Опубликовано: 01.01.1944

Автор: Смирнов

МПК: H03B 5/32, H03C 3/14

Метки: генераторов, кварцевых, модуляции, частотной

...лампы, устанавливаются колебательчый контур 1., С и схема реактивной лампы РЛ. Сопротивлен 1 ия г.между другими парами электродов могут быть любыми комбинациями активного ,и реактивных сопротивлений, обеспечивающими наличие самовозбуждения. Все такие схемы генераторов относятся к так называемым схе. мам затягивания, так как самовозбуждение может иметь место и без кварца при наличии контура 1., С. В режиме затягивания контур 1., С настроен близко к частоте кварца и .астота генерируемых колебаний, близкая также к частоте кварца, стабилизирована псследним,Схема реактивности при надлежащем ее выполнении эквивалентна дополнительной емкости или само- индукции, приключаемых параллельно контуру 1., С. При изменении напряжения смещения на...

Номер патента: 63466

Опубликовано: 01.01.1944

Автор: Айер

МПК: H03B 5/18

Метки: генератор, двухтактный, укв

...генератора, составленного из двух ламп, соединенных по двухтактной схеме, ю фиг. 2 и 3 показаны виды снизу и сбоку по фиг. 1, на фиг,4 и 5 изображены виды сверху и снизу одного из ползунков настройки.На чертеже показан генератор, составленный из двух ламп 1 типа, описанного в патенте США М 2113671 (кл,250 гр, 27,5). Эти две лампы смонтированы, рядом и включены по двухтактной схеме.В каждой лампе имеется цилиндрический металлический анод 2, заваренный в стекло колбы 3 с обеих сторон. Сквозь концы колб проходят вводы катода и сетки. Между концами колбы впаян кольцевой ввод 4 экранной. сетки, По желанию аноды могут быть заключены в металлическую рубашку водяного охлаждения.щена применением конструкции, показанной на фиг, 4, где этот...

Номер патента: 63801

Опубликовано: 01.01.1944

Авторы: Богомолов, Шахов

МПК: H03B 9/10

Метки: волн, генератор, дециметровых

...стенок мембрану 5) объемного контура,В противоположной стенке объ- евцюГО контура расположен 51 сталл 1 н 1 сс 1:.1 ц 1 стержень 8 с вцн 1 овоц цаоезкоц ;л 51 егулцр 01 к 11 Глуоцны модуляццц (отклоцснгш по частоте); заглуолсцце ьццта вызь 1 заетвсли 1 сццс глубины мо:1 уляццц. Незцачи; льць:с ко; еоацця меморацы 5 изменяют 1.арамстры объ много контура 3. в результате чего частота 1 ецератора изменяется. Как видно из фцг. 3, изменение частоты пропорционально изменешцо тока в звукоьой катушке. При небольших амплитудах колебаний мембраны можно получить изменение по частоте до 1 - 3 а 1 егагерц.Как указывают изобретатели. такой передатчик дцв с частотной модуляцией отличается исключительной простотоц и устойчивостью в работе, Испытания...

Номер патента: 63819

Опубликовано: 01.01.1944

Автор: Вольф

МПК: H03B 9/10

Метки: модуляции, пучка, скоростной, электронов

...поле и увеличенное электрическое, заставляют эле троны образовать, во-первых, полый вра 1 ца 1 о 1 цийся поступательн й цилиндр с увеличивающимся диаметром и, во-вторых, - ьращзющийся полый цилиндр, Первый цилиндр непрерыв. но продвигается вперед ог пушки к конечному собирающему электроду 27. Если магнитное поле огрегулировано таким образом, чго период вращения электронов в рлзрезных анодах П и 13 будет тот же, что и период токов, приложенных к входной линии 19, то элекгроны будут проходить зазор между анодами в одинаковой фазе. Если нужно, можно взять несколько зазоров, тогда период приложенного тока будет иметь кратную величину относительно периода вращения. Благодаря этому некоторые электроны будут замедленными, а другие...

Номер патента: 64375

Опубликовано: 01.01.1945

Автор: Лубны-Герцык

МПК: H03B 5/06

Метки: ламповый, передатчик

...почти до самовозбуждения, то, не ухудшая управляемости передатчика,6435можно уменьшить во много раз мощность усилительного тракта. При этом управление колебаниями выходного контура можно рассматривать как очень сильное захватывание колебаний последнего по амплитуде и фазе колебаниями, подаваемыми на вход усилителя. Такой способ модуляции передатчика по аналогии с механическими устройствами можно назвать сервомодуляцией.Схема предлагаемой установки изображена на чертеже,Лампы Л, и Л., вместе с сопротивлением К, выполняют роль реле, которое срабатывает при токе черезЧалампу Лравном 1= - , где Ч, -Й 4анодное напряжение. При меньшем анодном токе лампы Л, избыток тока через сопротивление Й 4 стекает на сетку лампы Л,. При этом выходная...

Номер патента: 64471

Опубликовано: 01.01.1945

Автор: Марков

МПК: H03B 19/06

Метки: частоты

...сетка связана с экранной конденсатором С. Начальный потенциал ее равен нулю и поэтому она создает тормозящее поле. Промежуток экранная сетка - катод пентода при таком выборе режима является отрицательным сопротивлением и возбуждает подключенный к нему колебательный контур 1.,С Если на управляющую сетку подать напряжение частоты, близкой к собственной частоте контура, то генератор легко захватывается этой приходящей частотой, а также и в некоторое число раз большей или меньшей частотой.Область захватывания получается достаточно большой. В этом от. ношении транзитронныР генератор стоит между контурным генератором с обратной связью и релаксаМ 64471 никновения колеоаний Зтих сООО. ражений и надо придерживаться при использовании...

Номер патента: 65056

Опубликовано: 01.01.1945

Автор: Селезнев

МПК: H03B 27/00

Метки: генератор, колебаний, ламповый, многофазных

...1939 года в Наркомэлектропром за М 36146 (30836 Опубликовано 31 августа 1945 года Пред и ет и 3; бее тени я ратор многофазны х чающийся тем к анодов и сепараллельно и наях друг от друга илиндричеокой по, А, Михайло редак Техн, редпктор М. В, Смольякова Иг. Тираж 500 экэ. Цена 65 коп. Зак. 351 низдата, им, Воровского, Калуга Л 43624. Подписано к печати 18Типография Госпл Известная схема Мени для получения трехфазных колебаний,вьасокой частоты Обладает тем существенным недостатком, что вследствие слишком компактного расположения сеточных и анодных катушек в ней легко возиикают паразитные связи.Настоящим изобретением указанный недостаток генераторов многофазных колебаний предлагается устранить путем расположения осей катушас анодных и...

Номер патента: 65218

Опубликовано: 01.01.1945

Авторы: Рыскин, Шепеляковский

МПК: C21D 1/06, C21D 9/32, H03B 1/00 ...

Метки: закалки, индукционной, шестерен

...закалке шестерен в кольцевом индукторе, путем накладывания зтих магнитопроводов с торца шестерни на зубцы для на. правления к иим магнитного потс ка. Сущность изсбретения заключается в форме выполнения держателя, обеспечивающего простейшим пу. тем точную установку призматических магнитопроводов, Как показано на чертеже, последние (в количестве, соответствующем числу зубцов шестерня 1) вставляются в радиальные прорезы 2 держателя, выполненного в виде диска 3 из изоляционного материала (тексто, ьчта).Пакеты 4 трансформаторного железа, расположенные на торцах шестерня 1 против зубцов 5 последней, обеспечивают перераспределение магнитного потока и более равномерный нагрев зубцов по профлео.Изобретением достигается полу-;ение...

Номер патента: 65274

Опубликовано: 01.01.1945

Автор: Водопьянов

МПК: H03B 5/22

Метки: генератор

...выборе величин С, Р и 5 можно пренебречь активной составляющей этого сопротивления. Тогда частота генератора будет онределяться,из следующего соотношения 1 1ВС. В С ВК Измерением всех или нескольких этих величин можно изменять частоту как скачкообразно, так и плавно.Из выражения (7) видно, что предложенная схема позволяет получать при данных габаритах переменных конденсаторов частоты в сотни и тысячи раз меньшие, чем при обычной схеме генератора. Коэфициентом уменьшения частоты является величина К=Я 5. Так как1 5 имеет величину порядка 0,001;, а величина Г может быть порядка мегом, то К = 1 000. Если же по условиям работы генератора значительного уменьшения частоты не требуется, то размеры переменных Я н С могут быть соответственно...

Номер патента: 65377

Опубликовано: 01.01.1945

Авторы: Резников, Смирнов

МПК: H03B 5/34

Метки: генератор, ламповый

...с двух сторон кристаллами 4 сегнетовой соли, изолированными друг от друга, Таким образом получаются два пьезоэлемента с одним общим полюсом (металлическая пластинка 3). Напряжение с анода лампы подается на один пьезоэлемент сегнетоэлектрического ьибратора. Его колебания вызывают прямой пьезоэффект на втором элементе, жестко связанном с пергым. Возбужденное во втором пьезоэлементе переменное напряжение подается на сетку лампы, диктуя характер колебаний в анодной цепи, В данном случае генератор с самовозбуждением и вибратор, который может быть использован независимо от генератора (например, в качестве прерывателя или переклвчателя тока в цепи 5), объединены в один узел электрической схемы.Частота, вырабатььваемая генератором,...

Номер патента: 65500

Опубликовано: 01.01.1945

Автор: Гуревич

МПК: H01J 21/20, H01J 21/34, H03B 5/22 ...

Метки: генераторная, лампа, ультравысокочастотная

...на сетке потенциала высокой частоты, что позволяет улростить сеточный вывод и даже укрепить его на одной ножке с выводами катода,Предлагаемая лампа может быть выполнена с объемным контуром. В генераторной лампе, показанной на фиг. 5,и 6 в двух проекциях,объемный контур представляет собой цилиндр 9, к внутренней поверхности которого прикреплены аноды 1 к 2 (плоские или полуцилиндры) при помощи стержней или труб 10 и 11, представляющих основную самоиндукцию контура. Между анодами 1 и 2 помещается общая сетка 3, окружающая два отдельных изолированных друг от друга катода 4 и 5, расположенных каждый против своего анода. Выводы б катодов из ламп сделаны в виде симметричной линии, имеющей продолжение вне баллона 12 лампы и настраиваю. щейся...
