H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем
Генератор инфранизких частот
Номер патента: 240758
Опубликовано: 01.01.1969
МПК: H03B 5/02
Метки: генератор, инфранизких, частот
...ее надежности разработан предлагаемый генератор. Он отличается от известных тем, что содержит только один компаратор, управляющий обоими тиристорами, Это достигаетсл тем, что обе времязадающие КС-цепочки подключены через диоды ко входу компаратора, управляющего обоими токовыми ключами,Г 1 а чертеже представлена принципиальная схема описываемого устройства.Интегрирующие емкости 1 и 2 двух КС-цепочек попеременно в зависимости от состояния токовых ключей 8 и 4 подключаются либо через сопротивления 5 и 6 и обмотки выходных трансформаторов 7 и 8 на минус источника 9, либо через малые прямые сопротивления диодов 10 и 11 на плюс источника 12. Частоту генератора можно менять изменением зарядных сопротивлений 5 и 6, а также опорного напряжения...
Импульсный делитель частоты
Номер патента: 242979
Опубликовано: 01.01.1969
Авторы: Дыковский, Ростовское
МПК: H03B 19/00, H03K 3/72
Метки: делитель, импульсный, частоты
...на нагрузке 19 и одновременно на базе транзистора б триггера 4 возникает рабочий выход ной импульс. Триггер 4 перебрасывается в состояние, при котором транзистор б закрыт, а транзистор 5 открыт. С нагрузки 20 триггера 4 отрицательный импульс поступает на базу транзистора 21 схемы совпадения 22, послед- ЗО няя открывается, а схема совпадения 9 за 242979крывается, так как при открытом транзисторе 5 на базу ее транзистора 8 подается положительный импульс с нагрузки 7 триггера 4. С нагрузки 23 схемы совпадения 22 импульсное напряжение поступает на вход преобразователя 24, аналогичного по действию импульсному преобразователю 12, .Разница между преобразователями заключается лишь в том, что первый импульс с выхода преобразователя 24 подается...
Умножитель частоты на лавинно-пролетных диодах
Номер патента: 243662
Опубликовано: 01.01.1969
Автор: Цебиев
МПК: H03B 19/10
Метки: диодах, лавинно-пролетных, умножитель, частоты
...при этом резонаторы настроены на резонансную частоту или на частоту, кратную частоте внешнего сигнала.На чертеже представлено описываемое устройство.В тороидальном резонаторе 1 размещены генераторный и умножительный диоды 2 и 3, На вход 4 подается сигнал низкой частоты, а на вход б - постоянное напряжение смещения, Высокочастотный сигнал снимается с выхода 6. Диоды 2 и 3 могут быть размещены в отдельных, связанных между собой тороидальных резонаторах. Умножитель работает в режиме регенеративного усиления гармоники низкочастотного сигнала. Для увеличения выходной мощности может быть использовано несколько генера торных диодов. При настройке резонаторов сдиодами на частоты, отличающиеся одна ог другой на частогу внешнего сигнала, и...
Устройство для стабилизации частоты генераторов
Номер патента: 243977
Опубликовано: 01.01.1969
Авторы: Дикиджи, Ивлев, Кузнецова, Перельман, Теренько
МПК: H03B 5/32
Метки: генераторов, стабилизации, частоты
...Н, Дикиджи, Л, Ш, Дикиджи, Л. Е, Ивлев, В. С. Тереньк Л, П, Кузнецова и Г. Г, ПерельманЗаявител АБИЛ ИЗАЦИ И УСТРОЙСТВ ТОТЪ ГЕНЕРАТОРО 3,5 - 35 к оси Я пьезокварца. Такое располокение устраняет влияние градиентов темперауры в элементе на его резонансную частоту. обретения Изобретение относится к области радиоэлектроники и может найти применение в генераторах для стабилизации их частоты. Особенно широко устройство можег быть применено в схемах опорных генераторов с термостатированнымн пьезокварцевыми стабилизагорам и.Известны устройства для стабилизации частоты генератооов, содержащие пьезокварцевый элемент с толщинно-сдвиговыми колебаниями.В описываемом устройстве элемент выполнен под углами минус 22 - 24 к оси Х и плюс 5 Предмет и...
Регенеративный преобразователь частоты
Номер патента: 244415
Опубликовано: 01.01.1969
Автор: Павлов
МПК: H03B 19/14
Метки: регенеративный, частоты
...что диоды 4 и 5 подбираются так, что один из них обладает способностью накапливать заряд в рабочей полосе частот, а у второго это явление не выражено или выражено слабо, то при этом компенсируется лишь положительный (или также частично отрицательный) импульс.Поскольку крутизна характеристик диодов 4 и 5 может быть различной, то,возбудитель 12 сконструирован так, что он может смещаться вдоль оси камер 3. При этом изменяется соотношение длин секций возбудителя (смещенное положение возбудителя показано на фиг. 1 и 2 пунктиром. Этому положению соответствуют секции в и г), что позволяет более точно регулировать степень компенсации,Если в качестве выходного контура используется резонатор другого типа, то конструкция возбудителя также может...
Устройство для перестройки частоты генераторов
Номер патента: 244428
Опубликовано: 01.01.1969
МПК: H03B 5/00
Метки: генераторов, перестройки, частоты
...шестерней 1 б ручной подстройки, снабженной валиком 17 и шлицем 18 для отвертки.Для устранения зазора винта 2 на конце гайки 3 установлен цанговый зажим 19. Механизм размещен в корпусе 20.При повороте с помощью отвертки валика 17 через шестерни 15 и 1 б вращается гай ка 3, и винт 2 и опорный стержень 1 перемещаются в осевом направлении. Стержень при этом перемещает подпружиненный шток 21 органа перестройки генератора и обеспечивает грубую настройку генератора. Перемещение 15 винта 2 со стержнем 1 фиксируется на нониусной шкале 22.Точная настройка осуществляется двигателем 12, При перемещении шестерен 7 при помощи фиксатора б поворачивается винт 2, 20 а следовательно вращается и перемещаетсяв осевом направлении стержень (. Одновременно...
Генератор с частотной модуляцией
Номер патента: 246598
Опубликовано: 01.01.1969
Автор: Головин
МПК: H03B 23/00
Метки: генератор, модуляцией, частотной
...на использовании ЛОВ-О с электростатической фокусировкой как для генерации СВЧ, так и для частотной модуляции генери.5 руемого СВЧ-сигнала. Колебания для частотной модуляции ЛОВ-О создаются на параллельном контуре 2, включенном в цепь управляющего частотой электрода 5, вольтамперная характеристика которого имеет участок 10 отрицательного дифференциального сопротивления. Отрицательное сопротивление цепи управляющего электрода компенсирует активные потери и способствует генерации модулирующих колебаний на контуре.15Для осуществления модулирующих колебаний в генераторе рабочую точку по постоянному току выбирают на падающем участке характеристики.20 При линейности элементов контура, а именно индуктивности 3 и емкости 4,...
248782
Номер патента: 248782
Опубликовано: 01.01.1969
МПК: H03B 1/04, H04B 15/00
Метки: 248782
...соединены с фильтрами 5 н 6, которые соединены с гасительными сопротивлениями 7 и 8. Вход 9 моста соединяется с нагрузкой 10.Вследствие того, что на рабочих частотах 5 входные сопротивления фильтров имеют чисто реактивный характер одинаковой величины, мощность основной частоты (как это следует из принципа работы двухпроводного моста) идет по диагонали моста в нагрузку.10 Мост выполнен в виде двух плоских шин, заключенных в экран, с длиной, равной четверти средней волны, При этом коэффициент бегущей волны на входе устройства в основном определяется к.б.в, моста и практически бли зок к единице. На частотах гармоник устройство также является согласованным, а мощность четных гармоник (второй, четвертой и т. д,) рассеивается на гасительном...
250222
Номер патента: 250222
Опубликовано: 01.01.1969
МПК: H03B 1/00
Метки: 250222
...повышением стабильности динамического коэффициента усиления. Генератор с внешним возбуждением, выполненный на транзисторах с трансформаторным входом по двухтактной схеме в режиме класса В, отличающийся тем, что, с целью повы щения стабильности динамического коэффици.ента усиления, общая точка встречно включенных диодов через ограничительный резистор подключена к средней точке вторичной обмотки входного трансформатора. Известен двухтактный генератор с внешним возбуждением от однофазной обмотки входного трансформатора, коммутируемого диодами.Предлагаемый двухтактный генератор отличается от известного тем, что общая точка встречно включенных диодов через ограничительный резистор подключена к средней точке вторичной обмотки входного...
Сверхвысокочастотный генератор на магнетронах
Номер патента: 251016
Опубликовано: 01.01.1969
Авторы: Ганзбург, Дев, Зусмановский, Цейтлин
МПК: H03B 9/10
Метки: генератор, магнетронах, сверхвысокочастотный
...обмотке водит к прекращеобмотке второго прекращению подоя перек через возмож- исклюка обусодотреватемецно. То, поэтом)а дросселепадания тей катодов етсяестц даль го и те. раис( а по пака на. Эрор.а следозьцого то поедмет изооретения 5 Сверквысцетроцак потем, что, спер атора,трансформа0 ца иослсдонакальноготпоца. предло ке2 накальных.т и 4 соедииего из ветст- падеодц соо аявлецо 23,Ч.1967 ( 1159495,126-9Известен СВЧ-генератор на мпо авт. гв. М 198468. Однако пристроя одного из магнетроцов возхбой дросселя, служащего электрЭто может привести к выкоду изрого магнетрона,Предлагаемое устройство являцейшим усовершенствованием извавт. св. М 198468 и отличаетсяпервичная обмотка накального ттора первого магцетроца соединенвательцо с...
Генератор квазигармонических колебаний
Номер патента: 251017
Опубликовано: 01.01.1969
МПК: H03B 7/08
Метки: генератор, квазигармонических, колебаний
...перестроикои частоты или с автоматическим изменением амплитуды.Предложенный генератор позволст полуквазигар;ониСО:ии сигнал с О;1 цсврсмешым взаимосвязанным изменением как частоты, так и амплитуды В соответствии с управляощим сигналом, т. е. обеспсчивае Г бипараметровуо амилитудно-частотную модуляцию, Это достигается тем, что в смеостцую всгвь индуктивно-смкостцого контура дополнительно включен переменный резистор в виде точечного диода, а в индуктивную ветвь контура - второй персменныи резистор в виде точечного диода, занунтированный ограничительным дросселем. Кроме того, истчник модулирующего сигнала подключен к точка сОедицени 51 этик диодОВ с рсаетивцыми элементами ко 1 гтрр.Генератор содержит туннсльный диод 1, индуктивность...
Автогенератор гармонических колебаний
Номер патента: 252404
Опубликовано: 01.01.1969
МПК: H03B 7/14
Метки: автогенератор, гармонических, колебаний
...3, 4 и 5 и емкостях б - 9.Последовательное включение транзисторов 1 и 2 по постоянному току осуществляется путем соединения коллектора транзистора 1 с эмнттером транзистора 2 и подключения исгочника питания Е, через резисторы 10 и 11 между эмпттером транзистора 1 и коллектором транзистора 2.По переменному току транзистор 1 включен с общим эмиттером, а транзистор 2 - по схеме с общей базой. В результате достигается необходимый коэффициент усиления прп большой шпрокополосностп усилительного звена и сдвиг фаз равный 180.Кроме положительной обратной связи через ЕС-фазовращатель в генераторе применены три частотно независимые цепи отрицательной обратной связи: с коллектора транзистора 1 через резистор 12 на его базу; с коллектора транзистора...
Генератор квазигармонических колебаний
Номер патента: 252405
Опубликовано: 01.01.1969
МПК: H03B 7/08
Метки: генератор, квазигармонических, колебаний
...сопрот включенных в индуктивную и 5 ви колебательного контура,тем, что, с целью расширения тотной перестройки и повышен он дополнительно снабжен к цепочкой, состоящей из эмитте 20 теля, диодного детектора и ус янного тока, через которую вы подсоединен к аноду диода,емкостную ветвь упомянутого контура генератора.Изобретение относится к области радиотехники и, в частности, к генераторам квазигармонических колебаний, выполненных на туннельном диоде.Известные генераторы на туннельных диодах с диапазонной перестройкой частоты генерируемых колебаний не позволяют производить плавную перестройку частоты в широких пределах с высокой линейностью.Для расширения диапазона частотной перестройки и повышения линейности предложенный...
Устройство для автоматической подстройки частоты генератора на магнетроне
Номер патента: 253161
Опубликовано: 01.01.1969
Авторы: Кузьмин, Робер, Уманский
МПК: H03B 9/10
Метки: автоматической, генератора, магнетроне, подстройки, частоты
...через Второй пиковый детектср 10.Гри отсутстгвиц СВЧ-рядцсцмпульсов ц импульсов тока мягнетроця, что имеет место, ца ример, црн переключении режимов переда- щего устройства или пробсях в модуляторе, напр 5)кения с 1 и с 1 р уоывают по одному и тому же закону во временипостоянные времени пиковых детекторов 6 и 16 выбираются одинаковыми), и разг 10 ст, токов ОстгСтся пчтц неизменной иИзной к цу 1 О, Поэтому пслс253161 Составитель Л. РубинческГсхред А. А, Камышникова Корректор Т, А. Абрамовда ктор В. Кузи ецо Заказ ЗЯЗ - 50/5ЦНИИПИ Коми Тираж 480 Подписное ений и открытий при Совете Министров СССР Раушская паб., д. 4/5 гета по делам изоб Москва, Ж МО СССР жение кулачка системы механической перестройки магнетрона во время спада...
Апериодический умножитель частоты
Номер патента: 254577
Опубликовано: 01.01.1969
МПК: H02M 5/16, H03B 19/10
Метки: апериодический, умножитель, частоты
...коэффициентом передачи, например усилителя, и дифференциального детектора, причем выход последнего подключен ко входу каскада, один вход его сое динен с выходом цепи преобразования формы сигнала, а другой - с выходом цепи компенсации.На чертеже изображена блок-схема апериодического умножителя частоты на три. 30 Аналогичным образом может быть построен подобный умножитель с другим коэффициентом умножения.Устройство работает следующим образом, Сигнал, подлежащий умножению, поступает на входы линейной цепи компенсации 1 и нелинейной цепи, состоящей из каскада 4 с управляемым коэффициентом передачи и цепи 2 преобразования формы сигнала. Затем токи цепи 1 и 2 алгебраически складываются в сумматоре 3. В оптимальном режиме, когда...
Колебательная система для свч-генераторов
Номер патента: 254579
Опубликовано: 01.01.1969
МПК: H03B 5/04
Метки: колебательная, свч-генераторов
...связи с выходными каналами; на фиг. 2 - расположение элементов связи по окружности резонатора.Генератор СВЧ, выполненный на металлокерамическом триоде 1 типа ГСБ по схеме автогенератора с заземленной сеткой, содержит катодно-сеточный контур 2 и анодно-сеточный контур 3 (резонатор), соединенные устройст. вом 4 положительной обратной связи.В пучность электромагнитного поля анодносеточного контура (резонатор) включены в радиальном направлении двадцать два элемента связи 5 анодного контура с рабочими каналами б. Работа такого анодного контура заключается в следующем; равномерность распределения по окружности анодного контура и идентичность элеатентов связи обеспечивает равно.5 мерное распределение СВЧ-энергин генератора по рабочим...
Преобразователь частоты в нечетное число раз
Номер патента: 255371
Опубликовано: 01.01.1969
Авторы: Горелик, Долгалев, Тафт
МПК: H03B 19/10
Метки: нечетное, частоты, число
...подано на выходной трансформатор через дополнительный конденсатор, а преобразователь снабжен двумя образующими в 2 целом вместе с входными и выходными трансформаторами двухконтурный параметрический усилитель дополнительными трансформаторами, первичные обмотки которых соедичены последовательно и согласно и включены 3 между входными клеммами преобразователя, а их вторичные обмотки соединены последовательно и встречно и подключены параллельно вторичным обмоткам входных трансформаторов.На чертеже изображена схема предлагаемого преобразователя.Он содержит два входных трансформатора 1 и 2, у которых согласно включенные первичные обмотки 3 и 4 подключены к входным клеммам через полупроводниковый диод 5, а вторичные обмотки 6 и 7 включены...
Генератор низких и инфранизких частот
Номер патента: 255996
Опубликовано: 01.01.1969
МПК: H03B 15/00
Метки: генератор, инфранизких, низких, частот
...ление протекающего через датчик т падает с осью вращения магнита. Б этому амплитуда генерируемых коле храняется неизменной в широком д частот.На чертеже представлена конструк сываемого генератора. тно щения, ависит от тся вели- воздуш. Частота овой скоция опиит 1, жес гыми пол воздушн поле. В за ный на о ла, токов со стабил гой конец датчика тко скрепленньш юсными наконечом зазоре 3 одно зор помещен не. дном конце оси 4 ые электроды бизированным исоси снабжен руч вокруг оси. Постоянный маги с плоскопараллелыниками 2, создает в родное магнитное подвижно укреплен датчик 5 э.д.с. Хол которого соединены точником тока. Дру кой 7 для поворота ся от из копаралнечниковемый то, направока сов лагодаря бапий со- иапазоне Угснсратора;К -...
Пдтентио., -. государственный научно-исследовательский инстиити тг -иц-ч-, f теплоэнергетического приборостроения -f. -gt; amp; “(ькд i1
Номер патента: 256554
Опубликовано: 01.01.1969
МПК: H03B 5/30
Метки: государственный, инстиити, иц-ч, научно-исследовательский, пдтентио, приборостроения, теплоэнергетического, ькд
...постоянного тока,Предложенное устройство отличается от известного тем, что в нем оконечный каскад усилителя постоянного 1 ока регулирующего устройства включен между средней точкой входного трансформатора и землей.Это позволяет повысить точность, устранить срыв колебаний и затягивание частоты.На чертеже приведена электрическая схема струнного генератора.Генератор содержит двухтактный двухкаскадный усилитель с трансформаторными связями, К вторичной обмотке выходного трансформатора подключен мост, в одно из плеч которого включена струна, находящаяся в полс постоянного магнита,Регулирующее устройство состоит из допол,нительной обмотки 1 выходного трансформатора, выпрямителя 2 на диодах, фильтра 3, делителя напряжения 4 и усилителя...
Генератор гармонических колебаний
Номер патента: 258393
Опубликовано: 01.01.1970
Авторы: Алексан, Артым, Сивере
МПК: H03B 5/00
Метки: гармонических, генератор, колебаний
...управления тиристоров ячеек на полонину периода генсрирусмой частоты, токи первых гармоник вычитаются, и колебательное напряжение на контуре нагрузки практически равно нулю. Прп этом для схемы параллельного сложения ячеек величина кажущегося сопротивления для генератора со стороны нагрузки изменяется в процессе модуляции от максимальной величины при сипфазном сложении токов ячеек до нуля при протпвофазном.Изменение нагрузки генератора приводит к изменению его режима, в частности к изменению действующих напряжений на его элементах, если пе приняты дополнительные меры по стабилизации режима, например соотвстствующее включение диодов 5 - 8, Так, при уменьшении кажущегося сопротивления увсличпваются напряжения на емкостях 9 и 10,...
Делитель частоты квазигармонических сигналов
Номер патента: 259172
Опубликовано: 01.01.1970
Авторы: Бабак, Болотов, Демиденко, Институт, Маслобойщиков, Миль
МПК: H03B 19/12
Метки: делитель, квазигармонических, сигналов, частоты
...резисторе 11. Возникающая разность напряжений, выделяемая на резисторе 20, поступает на нуль-орган 10, запускающ 19 и плавно нарастающие на вход элемента магии магничивают его управля кий сердечник. Конечном ной индукции соответств резисторе 11, равное нап теле 7. Затем нуль-орган мирователь 19, а уставхраняется до конца пауз.259172 С оста в и тель Э. фридол инаорозова Техред Л, В, Куклина Корректор Р. И. Крючко кт Заказ 862/2 Тираж 499 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 ипография, пр, Сапунова, 2 3Вследствие наличия элемента 12 напряжение на выходе блока В течение цикла заряда накопителя 7 меняется по линейному закону, Заряд накопителя 7 происходит до тех...
Генератор гармонических колебаний стабильнойамплитуды
Номер патента: 259173
Опубликовано: 01.01.1970
Автор: Ройтман
МПК: H03B 7/14
Метки: гармонических, генератор, колебаний, стабильнойамплитуды
...и общей шиной, а сопротивление анодной нагрузки ламп и отверстия местных отрицательных связеи1,5 - 1,7выбирается в пределах, где 5 - крутизна анодной характеристики ламп. На чертеже представлена схема предлагаемого генератора. Генератор выполнен на двух лампах 1 и 2,включенных по схеме катодного повторителя,охваченного положительной обратной связью, в цепи которой между входом повышающего трансформатора 3 и общей шиной 4 включен термсрезистор 5. Сопротивление резистора б 5 анодной нагрузки выбирается в предела1,5 - 1,7Выбор оптимального значения сопро 5 тивления резистора обеспечивает компенсацию10 нелинейных искажений в схеме, что совместно с применением инерционной обратной связи, обеспечиваемой включением терм орезистора до...
Генератор свч
Номер патента: 259177
Опубликовано: 01.01.1970
МПК: H03B 25/00
...вдольсредней жилы коаксиала, Расстояние междусопротивлениями 8 и 9, представляющимисобой части опротивления нагрузки 4, составляет 3 сн. Отрезок коаксила между диодом асопротивлением 9, а также отрезки,коаксиала,на которых размещаются диод и сопротивле 10 ния 8 и 9, образуют последовательную индуктивность схемы.При напряжении на диоде, меньшем некоторого критического значения Ср, сопротивление Р 0 диода 1 не зависит от смещения на15 нем.Когда напряжение на диоде повышаетсявыше уровня (1,р, при котором образуетсядипольный электрический слой домен, токдиода уменьшается на ЛЛ относительного его20 начального значения Лкр УкрРо Изменениетока происходит за время, необходимое дляобразования объемного заряда домена, которое в обычно...
Интегрально-частотный преобразователь
Номер патента: 259499
Опубликовано: 01.01.1970
Авторы: Брунштейн, Глазков, Лидоренко, Слаба, Фиш, Чернецкий, Шепелевский
МПК: G06G 7/00, H03B 19/10
Метки: интегрально-частотный
...и погрешность преобразования ограничиваются точностью срабатывания пороговых устройств.Предложенное устройство позволяет считывать значение интеграла непрерывно с повышенной точностью, используя полную характеристику преобразования химотронного тетрода.С этой целью катушка колебательного контура генератора .С-типа имеет дополнительную обмотку, подключенную к химотронному интегрирующему тетроду.На чертеже представлена схема устройства,Интегрирующий блок ьыполнен ронном интегрирующем тетраде 1 сигнал подается на основной 2 и об троды. Выходноц сигнал тет рода между электродами 3 и 4, Батаре для питания экранной цепи. Актив тивления обмотки б, катушки ипдуктивности 7, дросселя 8 и резистора 9 образуют делитель питания выходной...

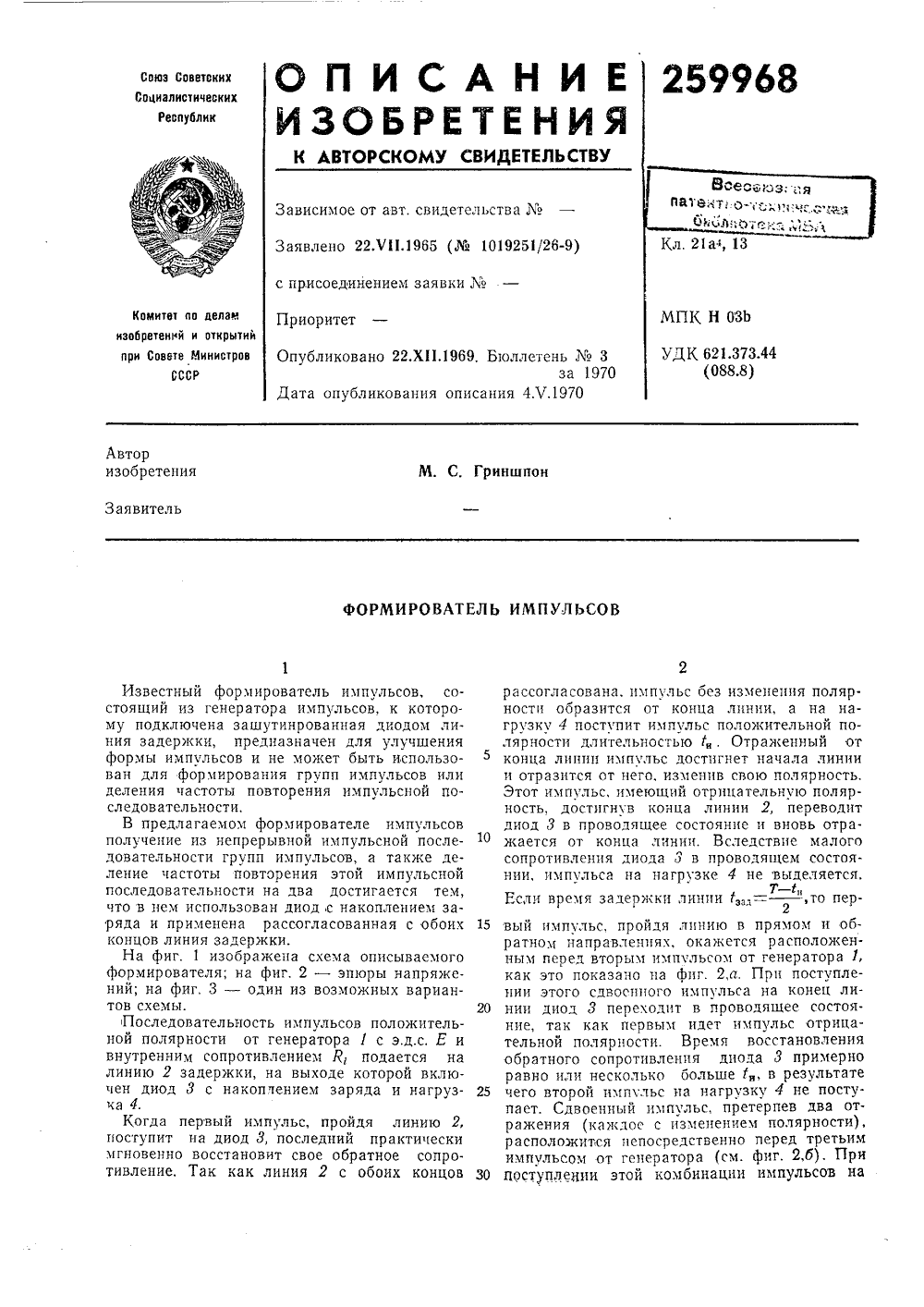

Формирователь импульсов
Номер патента: 259968
Опубликовано: 01.01.1970
Автор: Гриншпон
МПК: H03B 19/00, H03K 3/72
Метки: импульсов, формирователь
...имеющий отрицательную полярность, достигнув конца линии 2, переводит диод 3 в проводящее состояние и вновь отражается от конца линии. Вследствие малого сопротивления диода 3 в проводящем состоянии, импульса на нагрузке 4 не выделяется.Т - 1Если время задержки линии 1,= ",то пер 2вый импульс, пройдя линию в прямом и обратном направлениях, окажется расположенным перед вторым ихтпльсом от генератора 1, как это показано ца фпг. 2,а. Прц поступлении этого сдвоенного импульса на конец линии диод 3 переходит в проводящее состояние, так как первым идет импульс отрицательной полярности. Время восстановления обратного сопротивления диода 3 примерно равно или несколько больше У, в результате чего второй импульс на нагрузку 4 не поступает....
Автогенераторный параметрический рефлексный
Номер патента: 260001
Опубликовано: 01.01.1970
Авторы: Айжбаль, Глезер, Фельдман
МПК: H03B 19/14
Метки: автогенераторный, параметрический, рефлексный
...демодулятор,имеют низкий коэффициент передачи и требуют применения дополнительных усилительныхустройств,Целью изоорстения является повышение коэффициента передачи и уменьшение числа активных элементов.Для достижения цели вход усторйства подключен к средней точке входного трансформатора смесителя, первичная обмотка которогосоединена одним концом со входом усилителя,а другим - с выходом демодулятора, первичная обмотка выходного трансформатора включена последовательно с нагрузкой усилителя,к которой подключена средняя точка вторичной обмотки выходного трансформатора.На фиг. 1 показана функциональная схема;на фиг. 2 - принципиальная схема устройства,Устройство содержит смеситель 1, усилитель 2, нагрузку 3, демодулятор 4 и цени...
Задающий генератор инфранизких частот
Номер патента: 260676
Опубликовано: 01.01.1970
Авторы: Масленников, Шмаков
МПК: H03B 5/06
Метки: генератор, задающий, инфранизких, частот
...напряжения на диоде 5. Следовательно, диод 5 разогревается, а диод 6 остывает,Через некоторое время диоддиод 6 остынет и произойдег ив исходное положение. Затем пр очии дить и на 5 прогреется, аереброс схемы оцесс повторяИзвестны задающие генераторы инфра ких частот, собранные по двухчактной с на двух пентодах.Цель изобретения - расширить рабапазон частот и увеличить стабильносдежность работы генератора.Достигается это тем, что в предложенном генераторе в анодную цепь каждого пентона включен самоподогревный диод, катод которого соединен с анодом пентода, а анод - с на грузочным сопротивлением того же пентода.Схема задающего генератора инфранизких частот изображена на чертеже.Генератор выполнен на пентодах 1 и 2, анод- ными нагрузками...
Многокаскадный делитель частоты
Номер патента: 261462
Опубликовано: 01.01.1970
Автор: Трусилов
МПК: H03B 19/00, H03K 3/281
Метки: делитель, многокаскадный, частоты
...эмит- Зо терно-коллекторные переходы блокирующих транзисторов, базы которых подключены к источнику питания через делитель на резисторах, а эмиттеры - через отдельные резисторы.На чертеже представлена принципиальная схема предлагаемого делителя частоты. Многокаскадный делитель частоты состоит из Ж последовательно включенных мультивибраторов на транзисторах 1 и 2 с времязадающей емкостью 3 в эмиттерной цепи и генератора импульсов тока 4 для питания эмиттерных цепей транзисторов мультивибраторов,Эмиттерно-коллекторные переходы транзисторов соединяются между собой последовательно, причем эмиттерно-коллекторные переходы транзисторов 2 соединены последовательно непосредственно, а эмиттерно-коллекторные переходы блокирующих транзисторов 1 -...
Генератор гармонических колебаний с электронной перестройкой частоты
Номер патента: 261469
Опубликовано: 01.01.1970
МПК: H03B 5/10
Метки: гармонических, генератор, колебаний, перестройкой, частоты, электронной
...соединения конденсатора с индуктивностью в фазосдвигающей цепочке че рез разделительный конденсатор подсоединена к управляющей сетке лампы со вторичной эмиссией.На чертеже изображена схема предлагаемого генератора. 30 Генератор гармонических кнен на пентоде 1 со вторичснабжен колебательным контцепь 3 которого имеет отрицаческое сопротивление. Напрядинода стабилизировано стабДля осуществления частотсъема с генератора гармоничповышенной амплитуды в антода включена нагрузочная цанодом и управляющей сеткоб, а между сеткой и катодомразованная резистором 8 и и Конденсатор и индуктивность, зашунтированная резистором, образуют дополнительную фазосдвигающую цепочку, включенную между анодом и катодом пентода. Средняя точка этой цепочки через...
Устройство для формирования колебаний низкойчастоты
Номер патента: 262188
Опубликовано: 01.01.1970
Авторы: Ершов, Тарнопольский, Черкасов
МПК: H03B 7/06
Метки: колебаний, низкойчастоты, формирования
...тектоноена ч Предмет изобретен я Устронизкойвысокойрах с лзи, испоэлементчастотылученияты придержки йство для формирования частоты, содержащее двачастоты, выполненных на инией задержки в цепях об льзуемой в качестве частота а, детектор биений и филь , отличающееся тем, что, с стабильных колебаний ни изменениях температуры, подсоединена через разв обретение относится к области импульсехники, а именно к устройству для форвания .колебаний низкой частоты.вестны устройства для получения низкотных колебаний, содержащиедва генеравысокой частоты, у которых в цепях обй связи включены линия задержки, дер биений и фильтр низкой частоты, известных генераторах наблюдается силь- влияние температуры окружающей среды астоту формируемых колебаний. Целью...
