Преобразователь сигналов синусоидальной формы в число импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

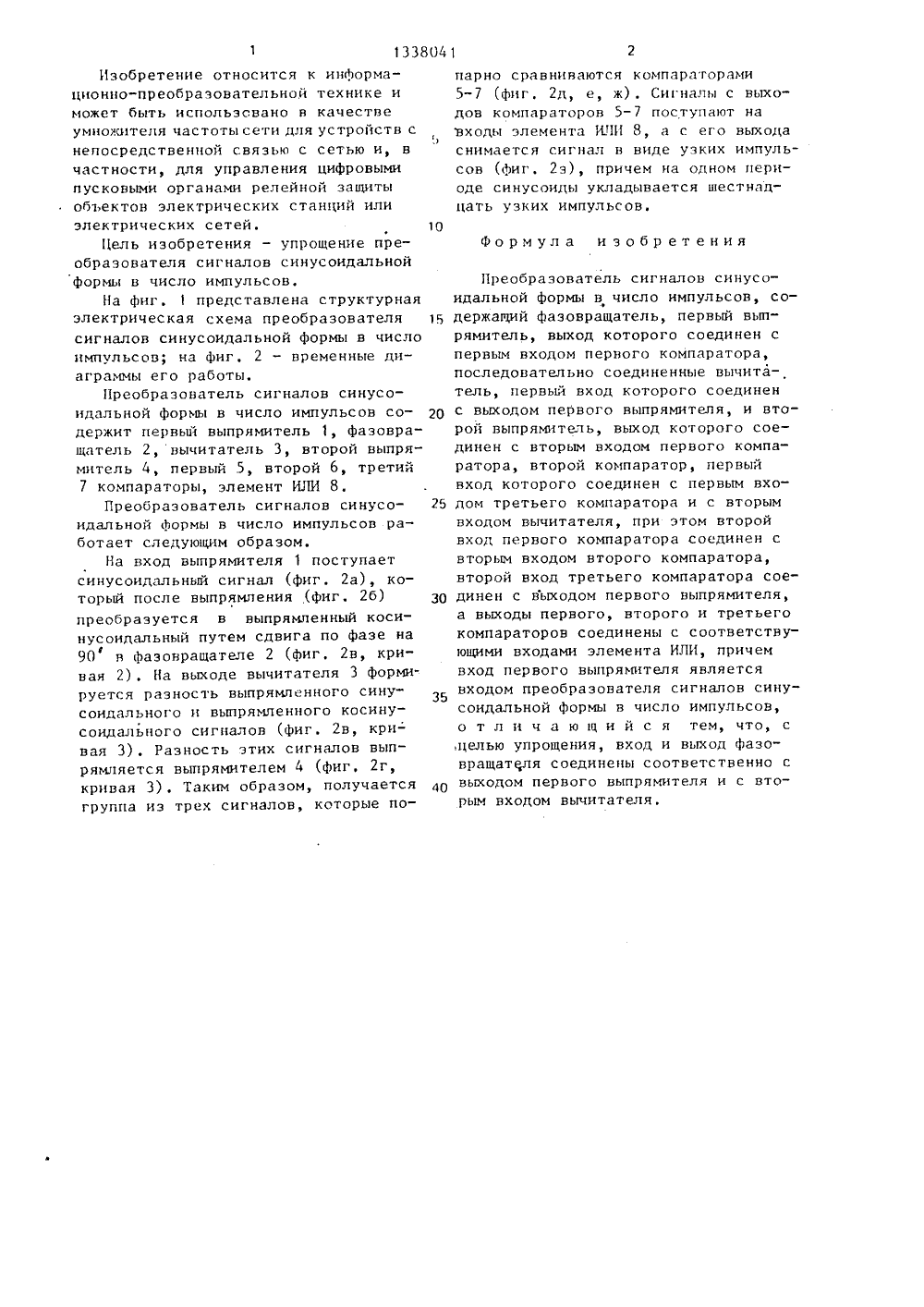

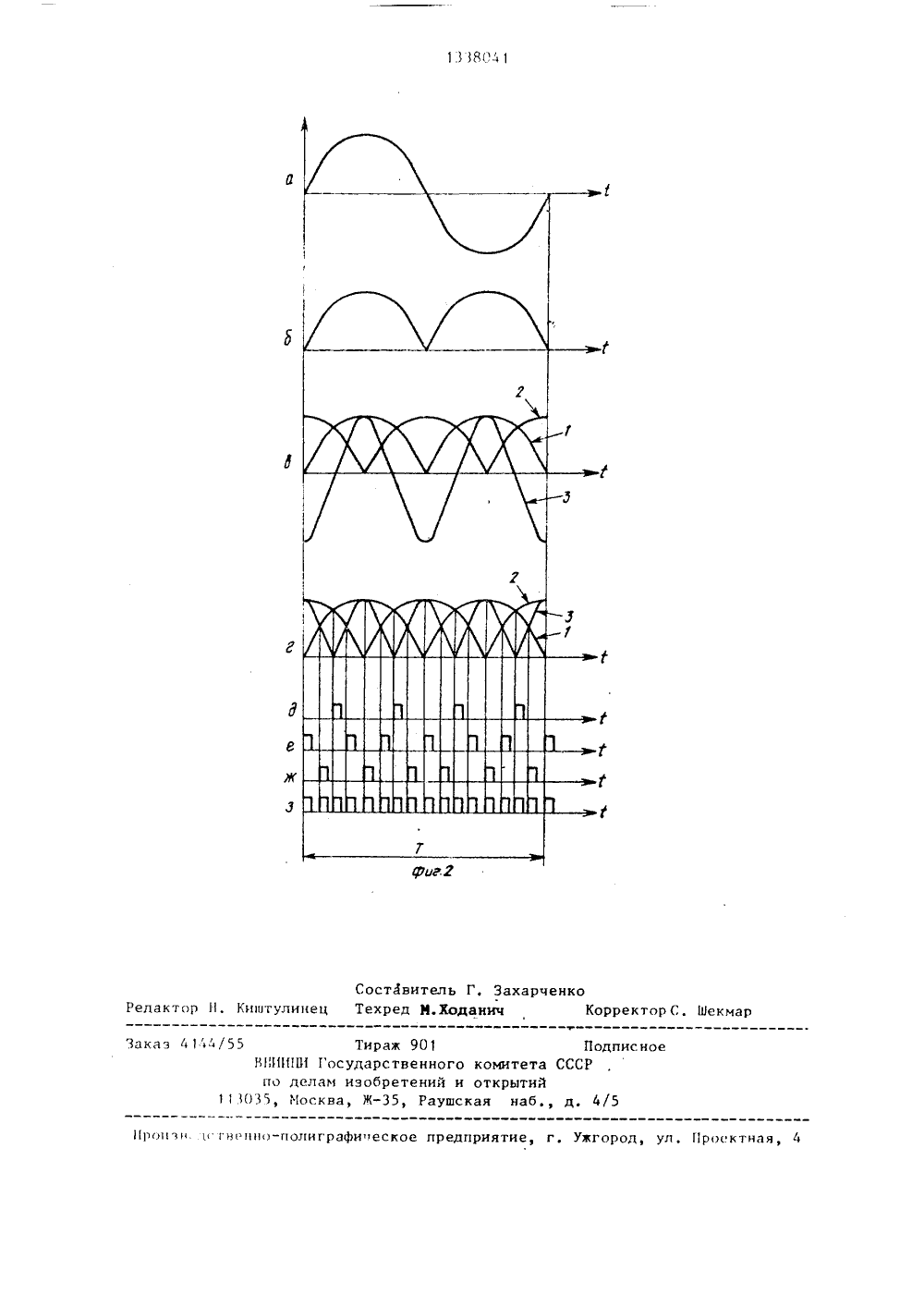

(19) (11) 511 4 Н 03 К 12/00 Н 03 В 19449 ---. В(,ГГ 1,"и" " .3 3. ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ланд ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССРУ 860275, кл. Н 03 В 19/00, 1979,Авторское свидетельство СССРУ 1297216, кл. Н 03 К 12/00 ф 1985.(54) ПРЕОБРАЗОВАТЕЛЬ СИГНАЛОВ СИНУСОИДАПЬНОЙ ФОРМЫ В ЧИСЛО ИМПУЛЬСОВ(57) Изобретение может быть использовано в качестве умножителя частотысети для устройств с непосредственнойсвязью с сетью и, в частности, дляуправления цифровыми пусковыми органами релейной защиты объектов элстанций или эл, сетей. Цель изобретения - упрощение устройства. Устройство содержит выпрямители 1 и 4, фазовращатель 2, вычислитель 3, трикомпаратора 5-7, элемент ИЛИ 8. Входи выход фазовращателя 2 соединены соответственно с выходом выпрямителя 1и с вторым входом вычитателя 3, 2 ил, 133804 1Изобретение относится к информационно-преобразовательной технике и может быть использовано в качестве умножителя частоты сети для устройств с,) непосредственной связью с сетью и, в частности, для управления цифровыми пусковыми органами релейной защиты объектов электрических станций или электрических сетей. 10РЦель изобретения - упрощение преобразователя сигналов синусоидальной формы в число импульсов.На фиг. 1 представлена структурная электрическая схема преобразователя 1 сигналов синусоидальной формы в число импульсов; на Фиг, 2 - временные диаграммы его работы.Преобразователь сигналов синусоидальной формы В числО импульсов со 2 О держит первый выпрямитель 1, фазовращатель 2,вычитатель 3, второй выпрямитель 4, первый 5, второй 6, третий 7 компараторы, элемент ИЛИ 8.Преобразователь сигналов синусо идальной формы в число импульсов работает следующим образом.На вход выпрямителя 1 поступает синусоидальный сигнал (фиг. 2 а), который после выпрямления (фиг. 2 б) преобразуется в выпрямленный косинусоидальный путем сдвига по фазе на 90 н Фазовращателе 2 (фиг, 2 в, кривая 2). На выходе вычитателя 3 формируется разность выпрямленного синусоидального и выпрямпенного косинусоидального сигналов (фиг. 2 в, кри- вая 3). Разность этих сигналов выпрямляется выпрямителем 4 (фиг, 2 г, кривая 3). Таким образом, получается 40 группа из трех сигналов, которые попарно сравниваются компараторами 5-7 (фиг. 2 д, е, ж) . Сигналы с выходов компараторов 5-7 поступают на входы элемента ИЛИ 8, а с его выхода снимается сигнал в виде узких импульсов (фиг. 2 з), причем на одном периоде синусоиды укладывается шестнадцать узких импульсов,Формула и зобр ет енияПреобразователь сигналов синусоидальной формы в число импульсов, содержащий фазовращатель, первый выпрямитель, выход которого соединен спервым входом первого компаратора,последовательно соединенные вычитатель, первый вход которого соединенс выходом первого выпрямителя, и второй выпрямитель, выход которого соединен с вторым входом первого компаратора, второй компаратор, первыйвход которого соединен с первым входом третьего компаратора и с вторымвходом вычитателя, при этом второйвход первого компаратора соединен свторым входом второго компаратора,второй вход третьего компаратора соединен с выходом первого выпрямителя,а выходы первого, второго и третьегокомпараторов соединены с соответствующими входами элемента ИЛИ, причемвход первого выпрямителя являетсявходом преобразователя сигналов синусоидальной Формы в число импульсов,о т л и ч а ю щ и й с я тем, что, с,целью упрощения, вход и выход Фазовращателя соединены соответственно свыходом первого выпрямителя и с вторым входом вычитателя,13 18041Составитель Г, Захарченко Редактор П. Киштулинец Техред Я.Ходанич Корректор С. Шекмар Заказ 4 144/55 Тирак 901 Подписное ИПИПИ Государственного комитета СССРпо делам изобретений и открытий113035, 11 осква, Ж, Раушская наб., д, 4/5Произв, ц гн нно-полиграфи 1 еское предприятие, г, Ужгород, ул. Проектная, 4
СмотретьЗаявка
3968347, 21.10.1985
МОГИЛЕВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
ПАРКОВ НИКОЛАЙ ФЕДОРОВИЧ, УСИК ВАСИЛИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: H03B 19/00, H03K 12/00
Метки: импульсов, сигналов, синусоидальной, формы, число
Опубликовано: 15.09.1987
