Гоняев

Номер патента: 1337986

Опубликовано: 15.09.1987

Авторы: Гоняев, Коломойцев, Самойлов, Соколовский

МПК: H03B 7/14

Метки: генератор

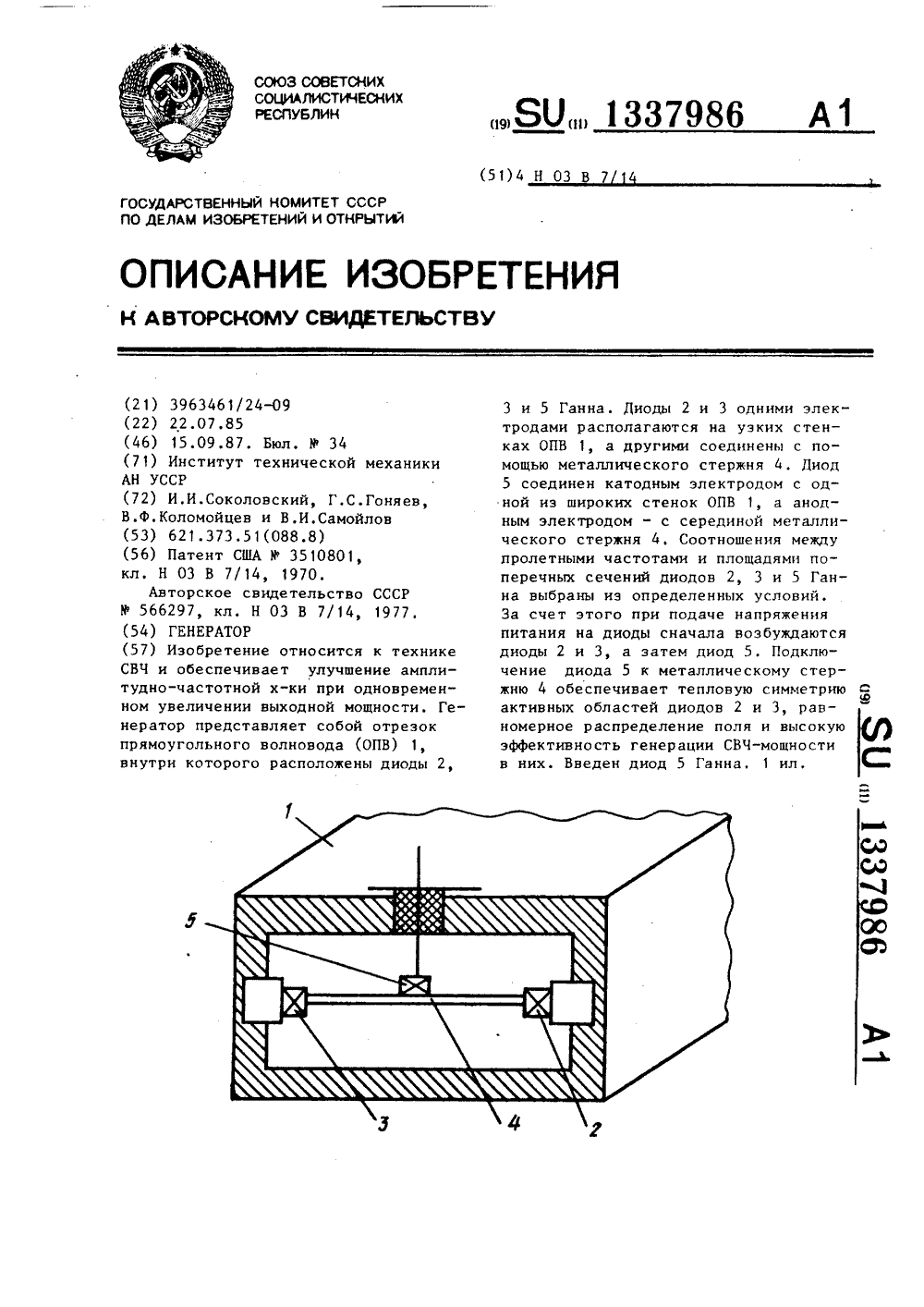

...СВЧ и может быть использовано в качестве передающего устройства в ближней радиолокации.Цель изобретения - улучшение амплитудно-частотной характеристики при одновременном увеличении выходной мощности,На чертеже схематично представлен предлагаемый генератор.Генератор содержит отрезок 1 прямоугольного волновода, на узких стенках которого расположены первыми электродами первый и второй диоды 2 и 3 1 Ганна, вторые электроды которых соединены металлическим стержнем 4, третий диод 5 Ганна, соединенный катодным электродом с одной из широких стенок отрезка 1, а анодным электродом подключенный к середине металлического стержня 4, При этом соотношения между пролетными частотамии площадями поперечных сечений Б Б , Б первого, второго и тре В...

Номер патента: 41805

Опубликовано: 28.02.1935

Авторы: Виноградов, Гоняев

МПК: F16H 7/22

Метки: отводка, приводных, ремней

...отводки.Посредством кронштейна 1 в потолке около верхнего привода жестко закреплен вертикальный стержень 2. На том же кронштейне установлен поворотный на оси И трехплечий рычаг 3. С концами двух противоположных плеч рычага соединены шарнирно тяги 4 и 5, идущие вниз к рукоятке б; третье же плечо, перпендикулярное к первым двум, также шарнирно связано посредством пальца 12, вставленного в прорезь 11, с переводящей ремень штангой 10.На нижнем конце стержня 2 укреплены поворотно двуплечая переводная рукоятка б, сочлененная с тягами 4 и б и скрепленная с зубчатым сектором 7, и балансирный рычаг 14 с грузом 9, скрепленный с шестерней 8, сцепляшейся с сектором 7. Радиус шестер меньше радиуса сектора, а потомуследний, при повороте в д...
