Генератор случайных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1336192
Автор: Кривошеин
Текст

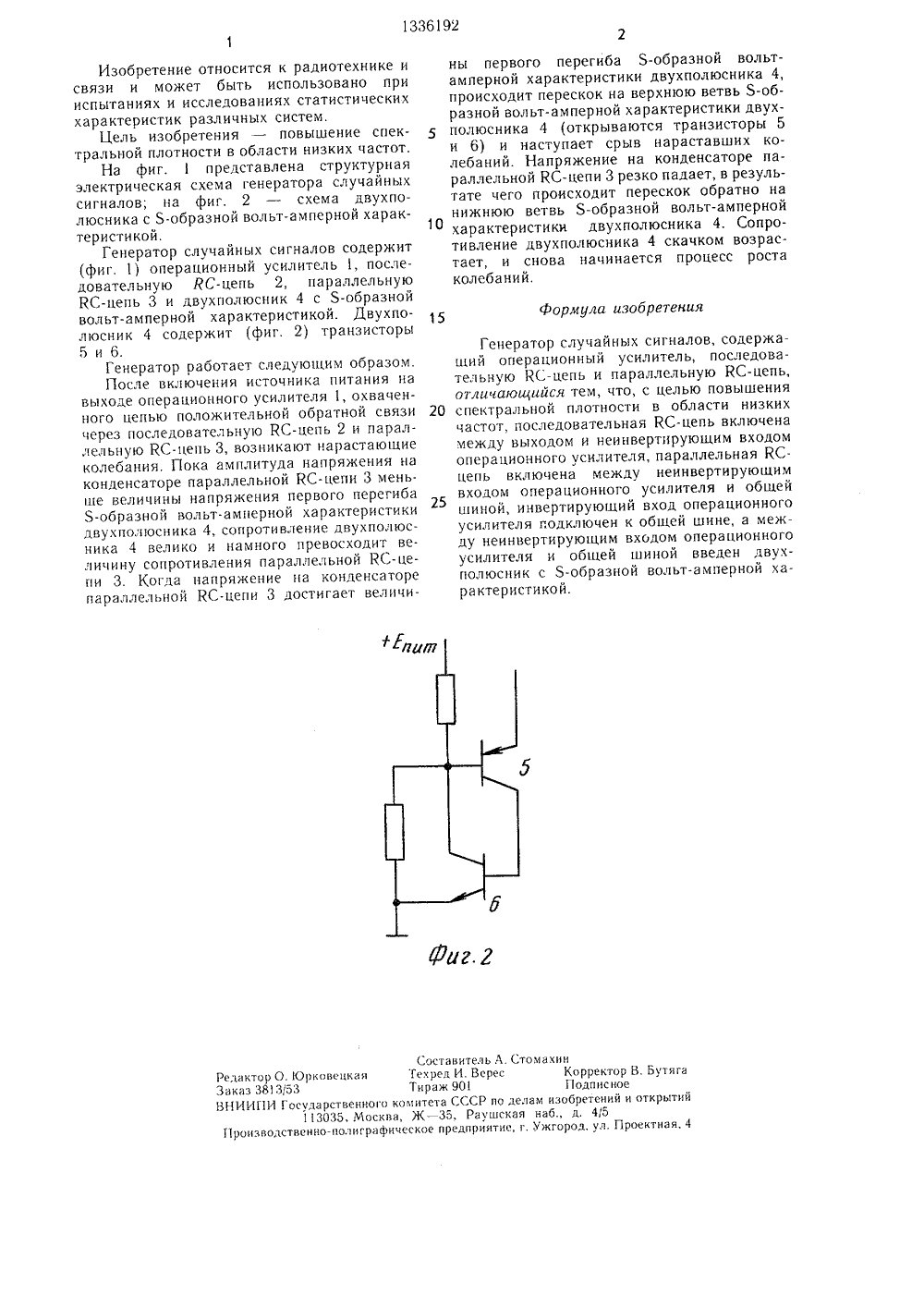

(59 4 Н 03 В 29/00 ОПИСАНИЕ ИЭОБРЕТЕНИ ВИДЕТЕЛЬСТВ У К АВТОРСК Фиг. 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ленинградский государственный университет им. А. А. Жданова(56) Авторское свидетельство СССР698118, кл. Н 03 В 29/00, 23.03.78.РепксЬогп %. Т. ТЬе дез 1 дп о а 1 гцу гапдогп гпопо 111 Ь 1 с по 1 зе депега 1 ог, - М 1 сгое 1 ес 1 гоп 1 сз 1 оцгпа 1, чо. 15, 1984,4, р. 36 - 37.(54) ГЕНЕРАТОР СЛУЧАЙНЫХ СИГНАЛОВ(57) Изобретение м. б. использовано при испытаниях и исследованиях статистич. х-к различных систем. Цель изобретения - повышение спектральной плотности в области НЧ. Г-р содержит операционный усилитель, последовательную ЯС-цепь 2, параллельную ЯС-цепь 3. Вновь введены двухполюсник 4 с 5-образной вольт-амперной х-кой. 2 ил.1336192 Формула изобретения 15 Составитель А. СтомахинРедактор О.Орковецкая Техред И. Верес Корректор В. БутягаЗаказ 3813153 Тираж 90 Годпис ноеВНИИГИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотехнике и связи и может быть использовано при испытаниях и исследованиях статистических характеристик различных систем.Цель изобретения - повышение спектральной плотности в области низких частот.На фиг. 1 представлена структурная электрическая схема генератора случайных сигналов; на фиг. 2 - схема двухполюсника с 5-образной вольт-амперной характеристикой.Генератор случайных сигналов содержит (фиг. 1) операционный усилитель 1, последовательную йС-цепь 2, параллельную КС-цепь 3 и двухполюсник 4 с 5-образной вольт-амперной характеристикой. Двухполюсник 4 содержит (фиг. 2) транзисторы 5 и 6.Генератор работает следующим образом.После включения источника питания на выходе операционного усилителя 1, охваченного цепью положительной обратной связи через последовательную КС-цепь 2 и параллельную КС-цепь 3, возникают нарастающие колебания. Пока амплитуда напряжения на конденсаторе параллельной КС-цепи 3 меньше величины напряжения первого перегиба Я-образной вольт-амперной характеристики двухполюсника 4, сопротивление двухполюсника 4 велико и намного превосходит величину сопротивления параллельной КС-цепи 3. Когда напряжение на конденсаторе параллельной КС-цепи 3 достигает величины первого перегиба Ь-образной вольтамперной характеристики двухполюсника 4, происходит перескок на верхнюю ветвь 5-образной вольт-амперной характеристики двухполюсника 4 (открываются транзисторы 5 и 6) и наступает срыв нараставших колебаний. Напряжение на конденсаторе параллельной КС-цепи 3 резко падает, в результате чего происходит перескок обратно на нижнюю ветвь Я-образной вольт-амперной О характеристики двухполюсника 4, Сопротивление двухполюсника 4 скачком возрастает, и снова начинается процесс роста колебании. Генератор случайных сигналов, содержащий операционный усилитель, последовательную КС-цепь и параллельную КС-цепь, отличающийся тем, что, с целью повышения 20 спектральной плотности в области низкихчастот, последовательная КС-цепь включена между выходом и неинвертирующим входом операционного усилителя, параллельная КС- цепь включена между неинвертирующим входом операционного усилителя и общей шиной, инвертирующий вход операционного усилителя годключен к общей шине, а между неинвертирующим входом операционного усилителя и общей шиной введен двухполюсник с Я-образной вольт-амперной характеристикой.
СмотретьЗаявка
4053919, 09.04.1986
ЛГУ ИМ. А. А. ЖДАНОВА
КРИВОШЕИН ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H03B 29/00
Метки: генератор, сигналов, случайных
Опубликовано: 07.09.1987
Код ссылки
<a href="https://patents.su/2-1336192-generator-sluchajjnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор случайных сигналов</a>
Генератор случайных негауссовых сигналов
Номер патента: 559383
Опубликовано: 25.05.1977
Авторы: Арустамова, Цалкин, Юфит
МПК: H03K 3/64
Метки: генератор, негауссовых, сигналов, случайных
...блок-схемапредлагаемого генератора случайных негауссовых сигналов,Генератор содержит каналы 1 - 1формирования случайных сигналов, каждыйиз которых состоит иэ последовательноавключенных источника 2- 2 случайных сигналов, фильтра 3- 3 и регулируемого делителя 4- 4 л уровня. Выходы регулируемых делителей подключеныко входам сумматора 5, В каждый из дканалов, кроме первого, между выходомисточника 2- 2 п и входом регулируемого559383 1065 Подписно иал ППП "Патент", г. Ужгород, у ктная,делителя 4, - 4 включено устройство6 - 6, возведения в е-ю степень (а,и -порядковый номер канала).Работа гонератора заключается в сле-дуюшем.Независимые спучайные сигналы, генерируемые источниками 2- 2, возводятся в степени от второй до м -й в...
Генератор случайных двоичных сигналов
Номер патента: 1056189
Опубликовано: 23.11.1983
Авторы: Воронов, Понеделко, Филиппенко
МПК: G06F 7/58
Метки: генератор, двоичных, сигналов, случайных
...генератора является также его сложность.Цель изобретения - упрощение генератора.Для достижения поставленной целив генератор случайных двоичных .сигналов,. содержащий бистабильный элемент, масштабирующий резистор, введен элемент "Запрет", а бистабильный элемент выполнен в виде О-триггера, синхронизирующий вход которого З 0является входом генератора и объединен с инверсным входом элемента"Запрет", выход которого являетсявыходом генератора, инверсный выходО-триггера через масштабирующий резистор соединен с О-входом О-триггера, прямой выход которого соединенс прямым входом элемента "Запрет"На чертеже приведена функциональная схема предлагаемого генератора. 40Генератор содержит О-триггер 1,масштабирующий резистор 2, элемент3 фЗапрет", вход...
Генератор случайных негауссовых сигналов
Номер патента: 1075383
Опубликовано: 23.02.1984
Авторы: Арустамова, Цалкин, Юфит
МПК: H03K 3/64
Метки: генератор, негауссовых, сигналов, случайных
...1 включенных источника случайных сигналови регулируемого делителя уровня;сигналов, выходы которых подключены к входам сумматора 2,Этот генератор обладает ограниченными функциональными возможностями.Цель изобретения - расширениеФункциональных возможностей устройства.Цель достигается тем, что в генераторе случайных негауссовых сигналов, содержащем и каналов формирования случайных сигналов, каждыйиз которых состоит из последовательно включ.нных источника случайныхсигналов и регулируемого делителяуровня сигналов, выходы которыхподключены к входам сумматора, вкаждый нз каналов формирования случайных сигналов, кроме первого,между выходом источника случайногосигнала и входом регулируемого делителя уровня сигналов включеноустройство...
