Галченков
Устройство для жидкофазной эпитаксии
Номер патента: 1306175
Опубликовано: 27.02.1995
Авторы: Алексанов, Бондарь, Галченков, Семенов
МПК: C30B 19/06
Метки: жидкофазной, эпитаксии
УСТРОЙСТВО ДЛЯ ЖИДКОФАЗНОЙ ЭПИТАКСИИ многослойных полупроводниковых структур, содержащее корпус с крышкой, контейнер с емкостями для исходных расплавов, снабженными поршнями с толкателем, подвижный держатель для размещения подложек, имеющий второй толкатель, камеру роста и каналы для подачи и вывода расплавов из камеры роста, отличающееся тем, что, с целью увеличения производительности, держатель выполнен многосекционным для вертикального попарного размещения подложек рабочими сторонами друг к другу, контейнер установлен под держателем, крышка снабжена выступами для удаления излишков расплава, а оба толкателя жестко соединены между собой.
Полупроводниковая гетероструктура для импульсного излучателя света
Номер патента: 1837369
Опубликовано: 30.08.1993
Авторы: Галченков, Образцов, Стрельченко
МПК: H01L 33/00
Метки: гетероструктура, излучателя, импульсного, полупроводниковая, света
...Й - Р гетеропеехода электроны заполняют свободные сотояния в УБС до уровня, с которого тановится возможным надбарьерная инекция электронов в ШБС, прилежащий к а напряжение на коллекторном переходе е упало ниже величины напряжения лавиного пробоя этого перехода, то приведет кувеличению величины разряда С(сЬ) и, сле 25 30 35 40 45 довательно, уменьшению частоты следования импульсов. Если надбарьерная инжекция электронов в коллекторный переход произойдет позже указанного времени, то это приведет к меньшей величине переразряда С(сЬ), но и в этом случае произойдет уменьшение частоты следования импульсов.Предлагаемая конструкция ГС, реализованная в системе твердых растворов с обратной пропорциональной зависимостью коэффициента...
Устройство для нормализации и округления чисел с плавающей запятой
Номер патента: 1465879
Опубликовано: 15.03.1989
Авторы: Галченков, Кузьминский, Лауберг
МПК: G06F 7/38
Метки: запятой, нормализации, округления, плавающей, чисел
...кода, Выходной сигнал второго мультиплек-. сора 7 поступает на вход схемы 1 О сравнения, выход которой является вторым управляющим входом блока 8. Если в старших Ь разрядах входного кода схемы 10 сравнения максимально возможные значения, а в младшем Ь+1-м разряде код больше половины максимально возможного (например, при двоичной системе счисления в Ь+1-м разряде код "1", или при шестнадцатиричной системе счисления в Ь+1-м разряде код от "8" до "Р"), то на выходе схемы О сравнения единичный уровень, в противном случае - нулевой. Порядок числа со входа 2 устройства поступает на информационный вход блока 8, который формирует на своем втором выходе порядок результата, а на первом выходе - значение, поступающее на управляющий вход...

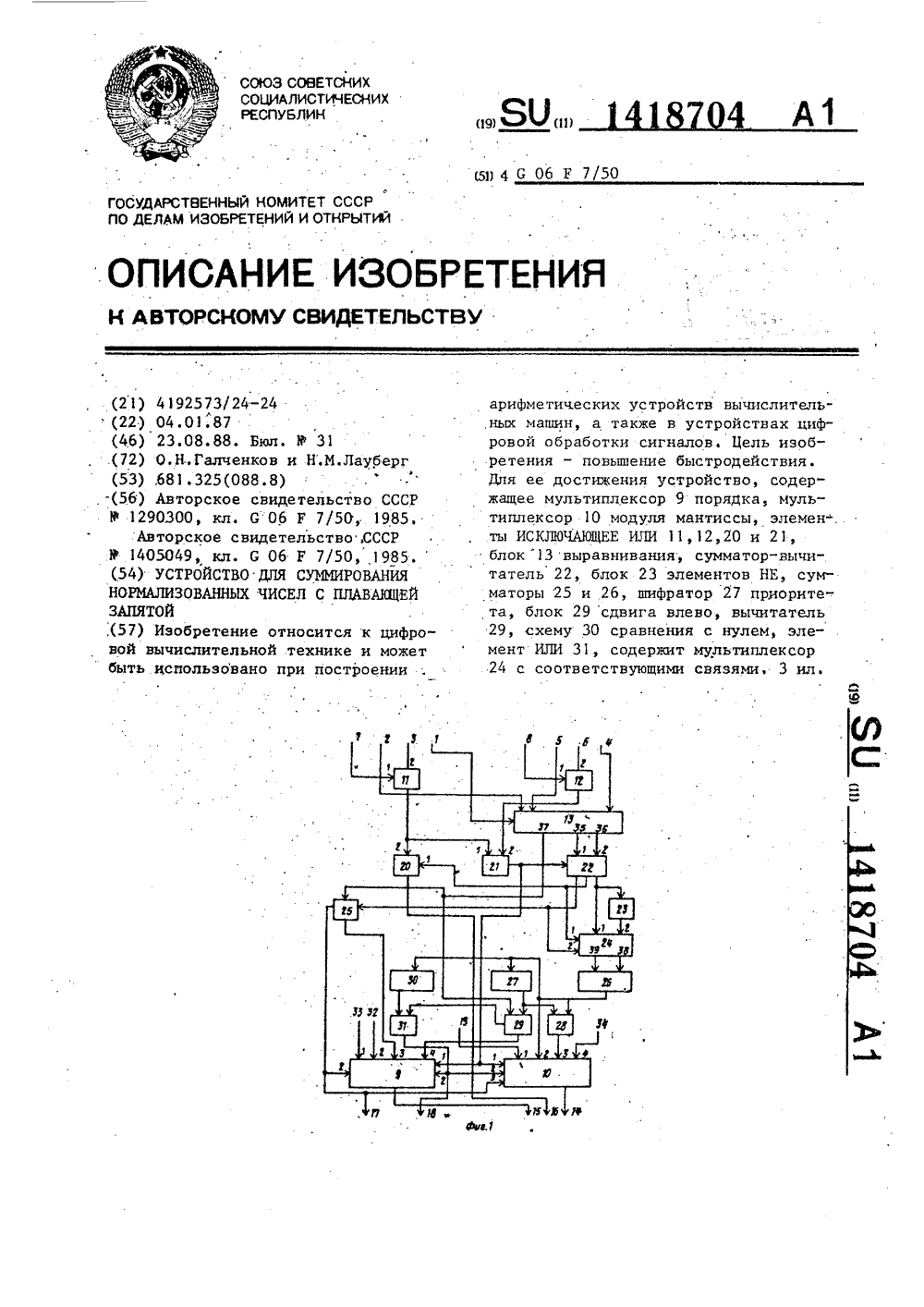

Устройство для суммирования нормализованных чисел с плавающей запятой
Номер патента: 1418704
Опубликовано: 23.08.1988
Авторы: Галченков, Лауберг
МПК: G06F 7/50
Метки: запятой, нормализованных, плавающей, суммирования, чисел
...разряда, Выходной сигнал шифратора 27 приоритета поступает на управляющий вход блока 28 сдвига влево,который осуществляет нормализацию выходного сигнала сумматора 26 путемсдвига влево на соответствующее числоразрядов. Выходной сигнал блока 28,сдвига влево через мультиплексор 10поступает на выход 14 модуля мантиссы результата устройства. Если результат вычитания получился нулевой, то .схема 30 сравнения снулем вырабатывает сигнал, которыйчерез элемент ИЛИ 31 поступает на третий управляющий вход мультиплексора 10. ПО этому сигналу мультиплексор 10 пропускает на выход 14 модуля мантиссы результата устройстваСИГННЛ С ВХОЦЙ 1.,т МтнттитаЛЬНОГО МОДУж, Порядок резуттьтата фон.тир,тется следующим Образом. ПОрядки Олеранттовпоступают на входы...

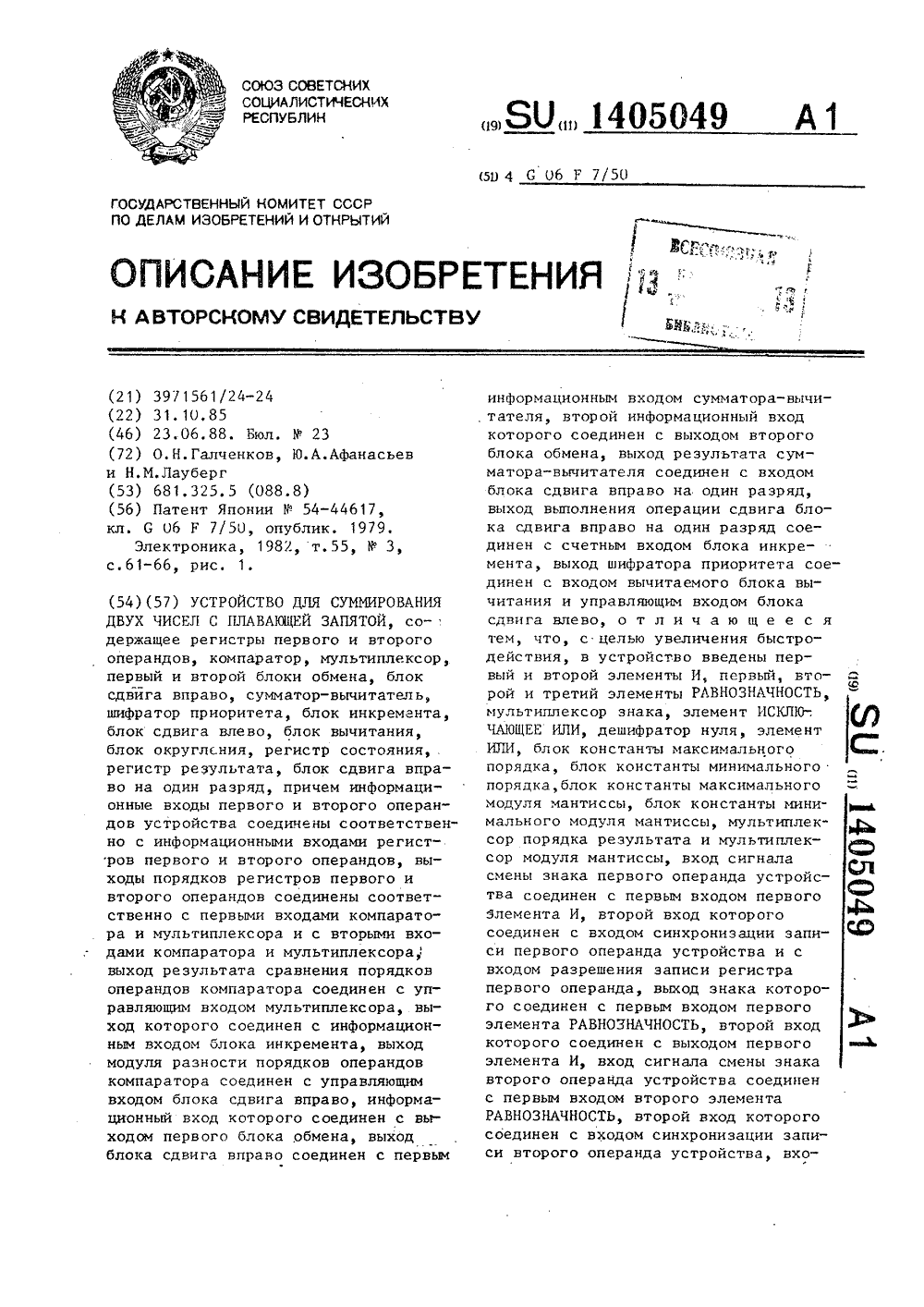

Устройство для суммирования двух чисел с плавающей запятой
Номер патента: 1405049
Опубликовано: 23.06.1988
Авторы: Афанасьев, Галченков, Лауберг
МПК: G06F 7/50
Метки: двух, запятой, плавающей, суммирования, чисел
...сигнал смены знака первого операнда и сигнал смены знака второго операнда. При совпадении сигналов 3 и 5 первый элемент И 9 вырабатывает сигнал, переключающий первый элемент РАВНОЗНАЧНОСТЬ 11 в ре 10 15 20 25 30 35 40 45 50 55 жим смены знака, в противном случае первая схема совпадения вырабатывает сигнал, переключающий элемент 11 в режим, когда он просто пропускает знак операнда со своего входа на выход. Аналогично работает второй элемент РАВНОЗНАЧНОСТЬ 12 и второй элемент И 10.Выходные сигналы элементов 11 и 12 поступают на входы мультиплексора 20 знака и элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 19, выходной сигнал которого поступает на сумматор-вычитатель и определяет вид операции (суммирование или вычитание), которая производится над...
Светодиодный матричный плоский экран
Номер патента: 1385132
Опубликовано: 30.03.1988
Авторы: Галченков, Ионов, Казаков, Логинов, Платонов
МПК: G09F 9/33
Метки: матричный, плоский, светодиодный, экран
...площадок 8 - АцХп.,Светодиодный матричный плоский экранработает следующим образом.При подключении одного из горизонтальных электродов 3 к положительному полюсу источника питания (при размещении ислоя светоизлучающего диода 5 со стороныгоризонтальных электродов 3), а каждогоиз вертикальных электродов 6 через генераторы тока (на чертеже не показаны)-к отрицательному полюсу источника питания, черезкаждый из светоизлучающих диодов 5 этойстроки протекает ток. Пропорционально величине тока внутри р - л-переходов выбран 35ных светоизлучающих диодов 5 генерируется световое излучение, За счет отражающего действия нижнего слоя светоизлучающего диода 5, обращенного к горизонтальным электродам 3, световой поток направляется в сторону слоя 7...
Устройство для приближенного вычисления обратной величины ненормализованных чисел с плавающей запятой
Номер патента: 1372321
Опубликовано: 07.02.1988
Авторы: Галченков, Лауберг, Чудина
МПК: G06F 7/52
Метки: величины, вычисления, запятой, ненормализованных, обратной, плавающей, приближенного, чисел
...сигнала навыходе блока 2 равна числу групп,на которые разбита мантисса. Выходной сигнал блока 2 поступает на адРесный вход блока 3, На первом выходе блока 3 анализа получается мантисса результата требуемой разрядности,которая поступает на выход 8 устройства. На втором выходе блока 3 получается значение коРрекции порядка, 40разрядность которого равна разрядности порядка.Инвертированный порядок поступаетна первый вход сумматора 1 с выходаблока 4, на вход которого поступает 45порядок операнда. На выходе суммысумматора 1 получается порядок реэультата, который поступает на выход9 устройства.Сигнал с выхода переноса сумматора 1 поступает на выход 7 устройства.Знак мантиссы оперенда является знаком мантиссы результата и в устройстве не...

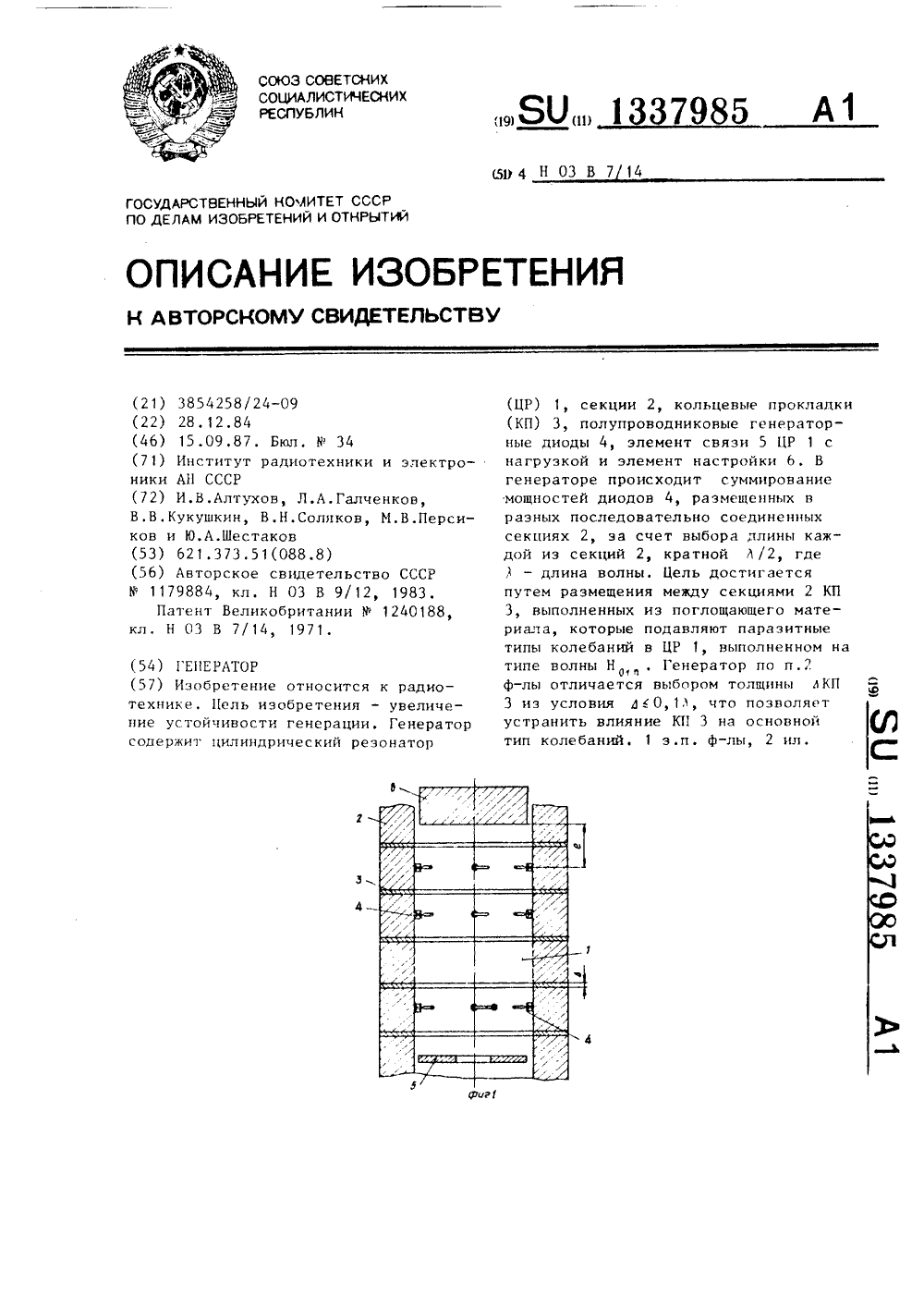

Генератор
Номер патента: 1337985
Опубликовано: 15.09.1987
Авторы: Алтухов, Галченков, Кукушкин, Персиков, Соляков, Шестаков
МПК: H03B 7/14
Метки: генератор
...к радиотехнике и может быть использовано в радиопередающих устройствах.Цель изобретения - увеличение устойчивости генерации.На фиг. 1 изображен генератор, поперечное сечение, на фиг.2 - то же, вид сверху.Генератор содержит цилиндрический о резонатор 1, выполненный на типе волны Н , последовательно соединенные секции 2, кольцевые прокладки 3 иэ поглощающего материала, полупроводниковые генераторные диоды 4, установ ленные в среднем сечении каждой секции 2, элемент 5 связи цилиндрического резонатора 1 с нагрузкой, элемент 6 настройки.Генератор работает следующим об О разом.При подаче на полупроводниковые диоды 4 напряжения питания в цилиндрическом резонаторе 1 возбуждается волна типа Н о,. За счет выбора длины 25 каждой иэ...
Устройство для определения статистических характеристик случайных процессов
Номер патента: 1273946
Опубликовано: 30.11.1986
Авторы: Арсеньев, Галченков, Миронов
МПК: G06F 17/18
Метки: процессов, случайных, статистических, характеристик
...и блоки 9 - 9возведения в квадрат,Устройство работает следующимобразом.Пусть произведено испытание системы в некоторых условиях 11, в результате которого в некоторый произ-вольный, но фиксированный моментвремени й наблюдается выходной сиг"нал Х . Требуется на основании полученного значения 3; определить возможное значение выходного сигнала Хв момент С , которое получилось быпри испытании динамической системыв некоторых условиях 1. Результатрешения такой задачи можно представить в видеХ,:-К Х (1)где К - коэффициент приведения.Коэффициент К оставляет инва-;риантной статистйческую связь междуХ и Х 4.Пусть в 3 различных условиях произведено по одному натурному испытанию динамической системы, в результате которыхполучены значения Х, Хд, ,Х....
Адаптивный фильтр
Номер патента: 1233100
Опубликовано: 23.05.1986
Автор: Галченков
МПК: G05B 13/00
Метки: адаптивный, фильтр
...что с даннь 1;: шагом адаптации настройка окончена, поскольку дальнейшей настройке мешают шумы адаптации. Для дальнейшей, более точной настройки, необходимо уменьшить шаг адаптации,При этом уменьшится шум адаптации, но уменьшится и скорость настройки. Для компенсации влияния из- р 0 менения шага ца скорость настройки необходимо соответствующее изменение величины порога. Чтобы реализовать линейную зависимость порога во втором нелинейном усилителе 19 25 от шага адаптации в схему блока А оценивания скорости настройки вве ден первый нелинейный (логарифмический) усилитель 17. При этом для получения опенки скорости настройки выходной сигнал ошибки адаптивного Фильтра с выхода вычитателя 4 поступает на квадратор 12, выходной сигнал которого...
Адаптивный фильтр
Номер патента: 1116537
Опубликовано: 30.09.1984
Автор: Галченков
МПК: H03H 21/00
Метки: адаптивный, фильтр
...является третьим входом решающего блока, а выход подключен к другому входу первого блокавычитания, а также первого блокакомплексного сопряжения, входы ко-.1,торого являются вторым входом решающего блока, а выходы подключены16537 50 55 5 1 О 15 20 25 30 35 40 45 к другой группе входов второгоблока умножения, и второго блокакомплексного сопряжения, вход которого подключен к выходу сумматора,а выход является выходом решающегоблошка.На чертеже представлена структурная электрическая схема адаптивногофильтра,адаптивный фильтр содержит блок1 дискретного преобразования Фурье(ДПФ) 1, блок 2 перемножения, блок 3деления, блок 4 нормирующих коэффициентов, блок 5 формирования весового коэффициента, сумматор 6, вычитатель 7, распределители 8 и...
Масса для изготовления алмазно-абразивного инструмента
Номер патента: 1061978
Опубликовано: 23.12.1983
Авторы: Букатов, Галченков, Егоров, Иофис, Ширво
МПК: B24D 3/20
Метки: алмазно-абразивного, инструмента, масса
...и качестваобработки неметаллических матерналов.Цель достигается тем, что в массудля изготовления алмазно-абразивногоинструмента, включающую алмаз, фенол 2 О формалъдегидную смолу, медь, олово и антифрикционный наполнитель, в качее стве последнего введена стабилизированная двуокись циркония (фианит) в виде порошка при следующем соотношении компонентов, об. В:Медь 20-50 Олово 10-30 фенолформалъдегиднаясмола 20-40 Стабилизированнаядвуокись циркония(фианит). 7,5-25,0 Алмаз Остальное.В таблице приведены примеры составов и их эксплуатационные показа" тели. Оценка производительности приведена с учетом времени полной .обработки вставки из синтетического ,корунда овальной формы размером ЯОх 10 мм.1061978 Продолжение таблицыв...
Горелка для дуговой сварки в защитной среде
Номер патента: 986672
Опубликовано: 07.01.1983
Авторы: Векслер, Галченков
МПК: B23K 9/16
Метки: горелка, дуговой, защитной, сварки, среде
...98667коподводящей трубке 2 с помощью изоляционной втулки 3 крепится сопло 4гаэоструйного блока отсоса, на который одеты рукоятка 5 и корпус 6, заканчивающийся насадкой 7 для отсосавыделений из,зоны сварки. Рукоятка 5с помощью резинового шланга 8 соединена с патрубком 9,Гаэоструйный блок отсоса имееткамеру смещения 10, приемную камеру 1 О11, внутри которой расположено сопло 4 для направления рабочего газа,подаваемого через редукционный клапан 2 и канал 13.Камеры 10 и 11 блока отсоса выполнены соосными насадке 7, при этомкамера смешения 10 расположена навыходе приемной камеры 11, Сопло 4установлено концентрично токоподводящей трубке 2 и приемной камере 2 о11. Газоструйный блок отсоса подключен и работает как эжектор.Горелка работает...
Способ окрашивания ювелирных изделий
Номер патента: 876612
Опубликовано: 30.10.1981
Авторы: Васильев, Галченков, Глебов, Иофис, Ревзина
МПК: C04B 41/00
Метки: окрашивания, ювелирных
...после полного остывания лодочки. Коррекцию цве та (ослабление интенсивности окрас876612 Формула изобретения Составитель В.ГрицайРедактор М.Лысогорова Техред М.Рейвес Корректор Н. Стец Заказ 9489/27 Тираж 663 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д.4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ки) возможно выполнить отжигом камней в пламени горелки на воздухе.Указанные технические параметры окрашивания обосновываются следующими соображениями.Нижний температурный предело1200 С обусловлен тем, что только при этой температуре в кристалле начинается появление центров окраски, обусловленное перегруппировкой атомов. При наблюдении раскаленного в вакууме камня (через...
Источник света
Номер патента: 873311
Опубликовано: 15.10.1981
Авторы: Абагян, Бондарь, Галченков, Патрашин
МПК: H01L 33/00
...Техред Ж.Кастелевич орректор В. Синицка Подписноекомитета СССРоткрытийская наб., д. 4/5 ираж 787Государственног делам изобретений Москва, Ж, Ра Филиал ПНП "Патент", г. Ужгород, ул. Проектная В этой конструкции широкозонные эмиттеры образуют р"и-гетеропереходы е активной областью и носители инжек- тируются и активную область каждым иэ эмиттеров. При этом плотность тока через р-й-переход при неизменной общей величине рабочего тока снижается практически вдвое, обеспечивая эффективное уменьшение деградации источника, а следовательно, и значи тельное увеличение срока службы.На чертеже изображен полупроводниковый источник света;Конкретным примером реализации ,предложенной конструкции является по лупреводниковый источник спонтанного излучения...
Устройство для подачи проволоки
Номер патента: 505537
Опубликовано: 05.03.1976
Авторы: Галченков, Гарбуль
МПК: B23K 9/12
...прижимаюшими ролпредотвращения ее деформации,На фиг. 1 изображройство, вид сбоку; н. вид сверг, .Устройство состоит из вращающегося :диска 1 с валом; сегментов 2, укрепленныхпри помощи шарниров 3 ю валу диска с воэможностью перемещения в плоскости, перпендикулярной оси вращения, и в тоже время жестко закрепленных в плоскости вращения; упора 4 прижима, неподвижно укрепленного на опоре 5; проволоки 6, подавае вмой через направляющие 7 и 8, располсъ .женные и плоскости подачи проволоки подпрямым углом друг к другуУстройство подачи проволоки" работает;следующим образом.К боковой поверхности вращающегося диска 1 через сегменты 2 прижима, находяшиеся под его упором 4, неподвижно при ,жимается проволока 6, подаваемая через направляющие 7 и...
