H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 1624659

Опубликовано: 30.01.1991

Автор: Фридман

МПК: H03B 5/32

Метки: генератор, синхронизируемый, тактовый

...третьего элемента И-НЕ 16 и к выходу элемента 3 нормирования, Второй входчетвертого элемента И-НЕ 17 подключен к входу элемента 15 задержки и к выходу пятого элемента И-НЕ 18.Устройство работает следующим образом,При подаче напряжения питания и соответствующего сигнала на шину 6 возбуждается кварцевый генератор 1 и на выходной шине 4 формируется последовательность импульсов частоты Ко, Синхронизирующие сигналы часе тоты Г с длительностью импульсовпоступают на вход элемента 3 нормирования. При поступлении паузы синхронизирующих импульсов ("0) элементы И-НЕ 16, 8 переводятся в единичное состояние, а элемент И-НЕ 17 в нулевое. С приходом положительной полуволны элемент И-НЕ 16 переводится в нулевое состояние. Время нахождения элемента...

Номер патента: 1624660

Опубликовано: 30.01.1991

Авторы: Горьков, Зубов, Ковалев, Круглов, Прохоренкова

МПК: H03B 19/00, H03B 19/10, H03K 5/00 ...

Метки: импульсов, следования, умножитель, частоты

...10 и сглаживающего фильтра 8. За время И Т ключ 1 О подключен к источнику 6 постоянного напряжения . в течение времени одного периода Т , а оставшееся время (И Т-Т) в течение каждого периода счета ключ 1 О замкнут на общую шину. Следовательно, среднее за период счета напряжение на выходеПоключа 10 равнс - (2). Это напряжеМние выделяется сглаживающим Фильтром 8. Напряжения с выходов сглаживающих фильтров 7 и 8 поступают нанеподвижные контакты ключа 11, который управляется сигналом управляемого генератора 1 импульсов, причем .в один из полупериодов подвижный контакт 11 замыкается в верхнее, а в другом полупериоц - в нижнее положение, При этом на его выходе формируется сигнал, переменная составляющая которого представляет собой...

Номер патента: 1624661

Опубликовано: 30.01.1991

Авторы: Журавлев, Ксиров

МПК: H03B 23/00

Метки: генератор, качающейся, частоты

...обе части равенства на Р) Ги вводя замену ф = - , получаемГоАРИЙ о) . 1(. 1 )+ш 2 1+пК1).кдДля достижения показательнойзависимости значения частоты от вре-,мени необходимо, чтобы выподнялосьприблизительное равенство4 РИ,-1,)РаФ- й еили, учитывая предыдущее равенствои вводя замену Р=)" +т 4 РЧи(,- 1 а Кс1624 бб 1вход счетчика 2. Через 2% " периодовчастоты Р. код числа на выходе Мостарших разрядов счетчика 2 увеличивается на единицу, Управляемый гене 5ратор 6 генерирует частоту Р =Р +1 Р.Через 25 " периодов частоты Рсостояние счетчика 2 опять увеличитсяна единицу и будет генерироватьсячастота Р=Р, +26 Р, Изменение частотыпродолжается до момента переполнениясчетчика 2, когда с ега выхода переполнения импульс через элемент 4 управления...

Номер патента: 1626312

Опубликовано: 07.02.1991

Авторы: Балинский, Берегов, Ерещенко, Кудинов, Кущ, Монголов

МПК: H03B 5/30

Метки: свч-генератор, управляемый

...четвертое плечо НО 10 является выходом управляемого СВЧ-генератора. Однородное магнитное поле в области ферромагнитной пленки 1 создается внешним магнитом (не показан).Первый выходной преобразователь б установлен на расстоянии Ь = Нгр(1,25 /ЛЕ - т,) от входного преобразователя 5, а расстояния между первым и каждым последующим выходными преобразователями 6 равны 1 = 3 Нгр Л 1)/ЛГ (Нгр)а + ЛРЛЦ, где Нгр - групповая скорость магнитостатической волны с волновым числом, равным л/а;Л Г - полоса пропускания резонатора 4; г, - суммарное время задержки в кольце генератора без линии задержки и резонатора;Л 1 =б - 1 о 1, 1 о, б - частоты колебаний при подключении к входу широкополосногоусилителя 9 первого или -го выходного преобразователя...

Номер патента: 1626313

Опубликовано: 07.02.1991

Авторы: Голышкин, Макеев

МПК: H03B 5/36

Метки: генератор, кварцевый, управляемый

...кварцевый резонатор 4, второй транзистор 5, первый 6, второй 7 и третий 8 резисторы, конденсатор 9, полевой транзистор 10,Управляемый кварцевый генератор работает следующим образом,При выполнении условий баланса фаз и баланса амплитуд в управляемом кварцевом генераторе возникают незатухающие гармонические колебания.Изменение фазовой характеристики элемента, вклокоченного последовательно с кварцевым резонатором 4, изменяет частоту регенерации, Таким элементом является фазовращатель, образованный первым 2 и вторым 5 транзисторами, полевым транзистором 10 и конденсатором 9.Изменение фазовой характеристики такого фазовращателя составляет + 90" при изменении напряжения на затворе полевого транзистора 10. Генерация осуществляется на...

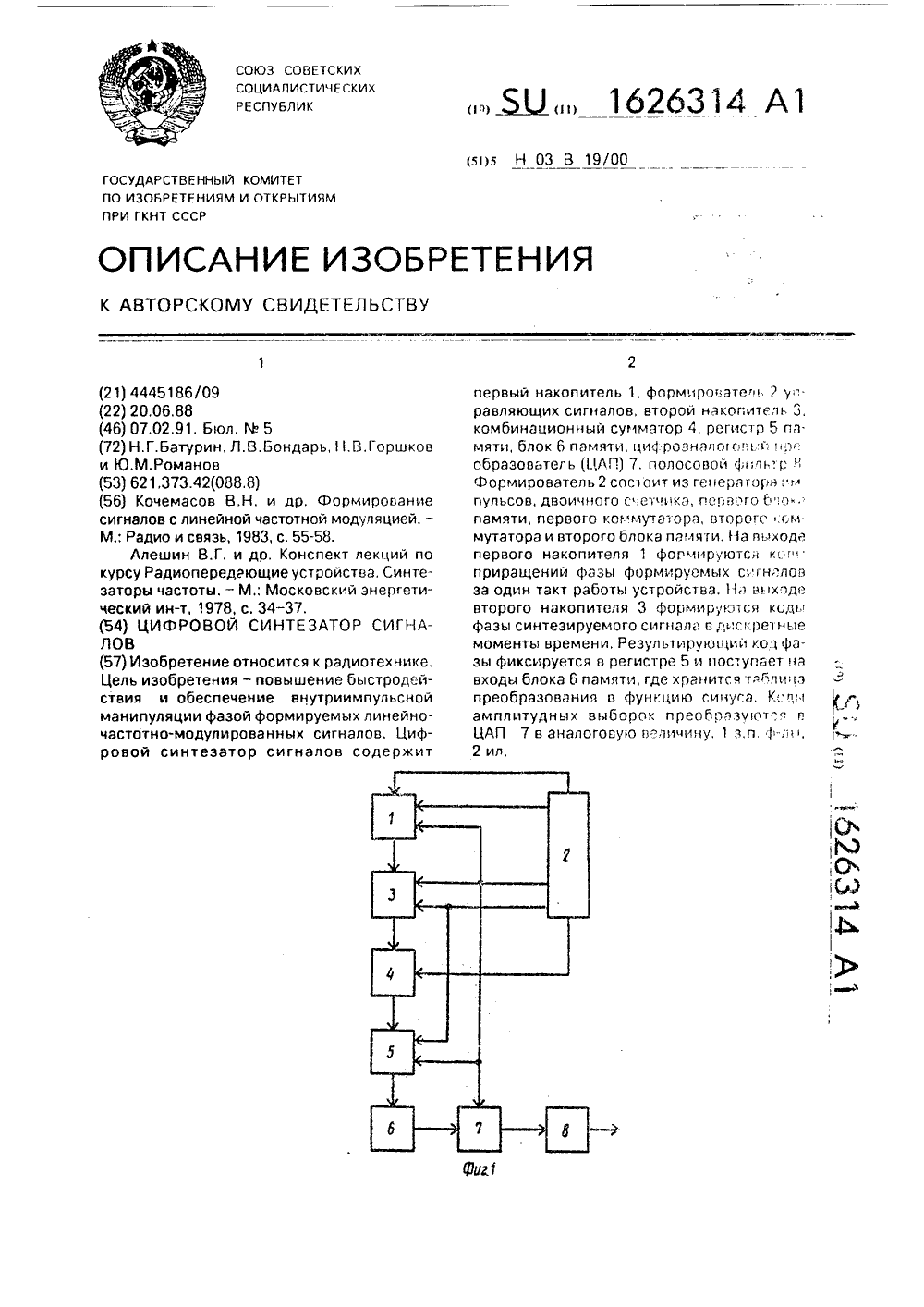

Номер патента: 1626314

Опубликовано: 07.02.1991

Авторы: Батурин, Бондарь, Горшков, Романов

МПК: H03B 19/00

Метки: сигналов, синтезатор, цифровой

...фазоманипулированных сигналов начинаетгя вмомент установления на третьем выходедвоичного счетчика 10 высокоо уровня напряжения, При этом на выходах формирователя 2 формируются следующие си налы. Спервого выхода формирователя 2 на входпервого накопителя 1 поступает код скорости частотной модуляции К а. ВысокийЙуровень напряжения на третьем выходедвоичного счетчика 10 приводит к тому, чтовторой коммутатор 13 открзовется, а первый коммутатор 12 закрывается, В соо 1 ветствии с этим с второго и четвертого выходовформирователя 2 прекращается пос упление соответственно кода начальной частотыКгц,) и сигнала начальной установки, а натретьем выходе формирователя 2 формируется последовательность синхронизирую ющих тактовых импульсов с...

Номер патента: 1626315

Опубликовано: 07.02.1991

Авторы: Боярчук, Маслий, Меньшиков, Метелев, Попов, Цыбулько

МПК: H03B 19/00, H03K 5/156

Метки: умножитель, частоты

...входы устройства 15 сравнения будут поступать код периода И с выхода второго регистра 12 и код текущего периода М,+1, поступающего со счетчика 7, значение которого изгленяется от 0(в момент обнуления счетчика 7 до Ц+1 в момент окончания перезаписи содержимого счетчика 7 в регистры 6 и 12, т,е, в момент окончания измеряемого периода).В зависимости от соотношения кодов на входах устройства 15 сравнения выполняется одно из условийМ+ 1 (1)М 1. 1Й (г)При вьполнении условия (1) нд выходе устройства 15 сравнения присутствует сигнал, соответствующий уровню лог, "1". а при выполнении условия (2) - уровень лог "0", Сигнал уровня лог. "1", пог,тупая нд один из входов элемента И 11, разрешает импульсу управления перезапись содержимого счетчика 7 в...

Номер патента: 1626316

Опубликовано: 07.02.1991

Авторы: Бондарев, Жодзишский, Малин, Сазонов, Симашко

МПК: H03B 19/00

Метки: синтезатор, цифровой, частоты

...ч).Аналогично при режиме уменьшениячастоты будут затягиваться моменты появления низких уровней на входах Я первогори второго ВБ-триггеров 21, 22 (фиг, 2 л, н, п,с) и соответственно моменты отпиранияключей на первом и втором элементах И 23,24 мультиплексора 7 (фиг, 2 у, ф), Лишниеимпульсы не будут проходить на выход".мультиплексора 7 (фиг. 2 ц, ч, момент 12)произойдет "растяжение последовательности.Стробирующие импульсы с второго тактового входа цифрового синтезатора частоты проходят через элемент 12 задержки дляуравнивания времени распространения логических сигналов, поступающих на вторыеи третьи входы первого, второго, третьего ичетвертого элементов ИЛИ 17 - 20, В противном случае возможны ложные срабатывания первого и второго...

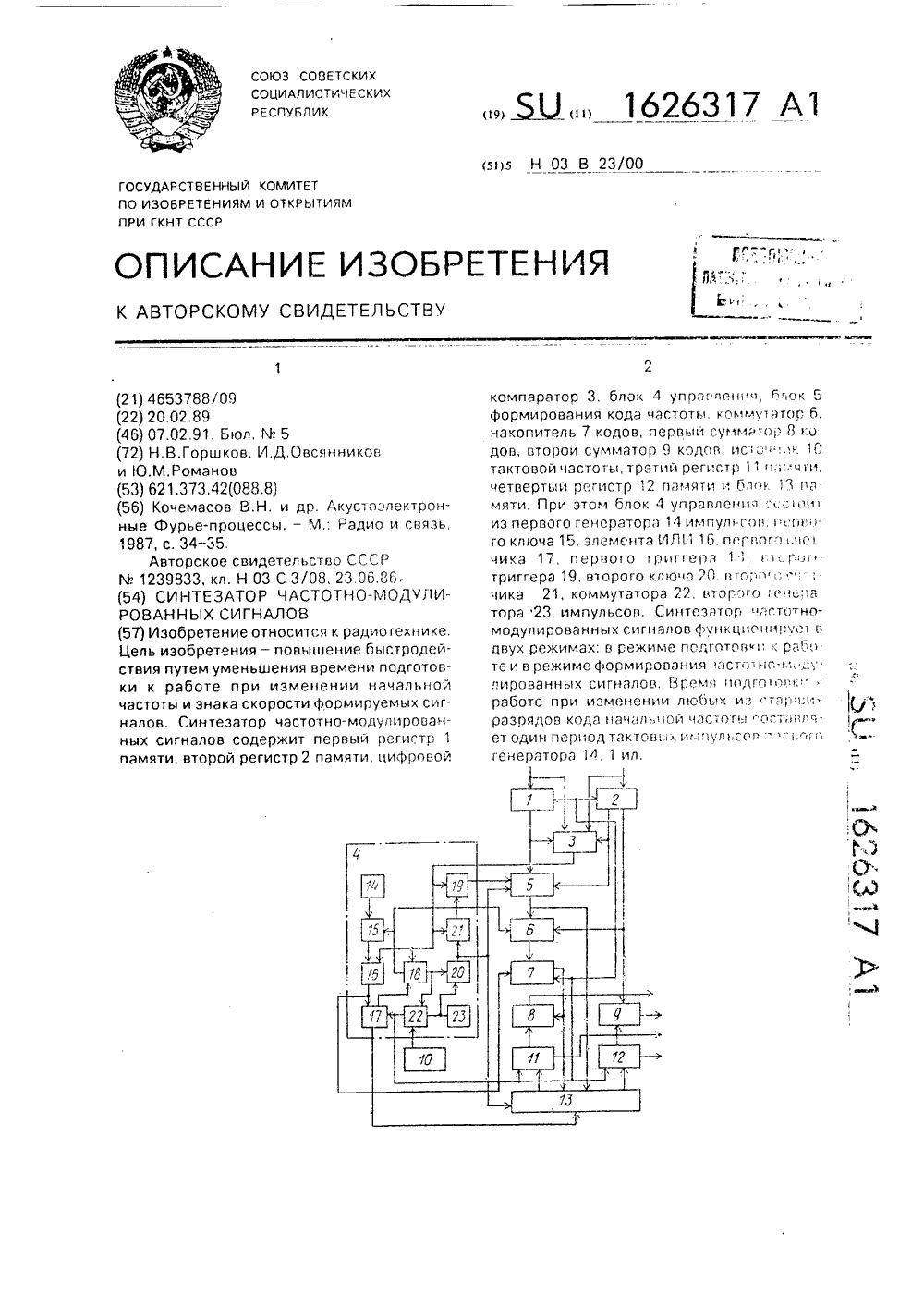

Номер патента: 1626317

Опубликовано: 07.02.1991

Авторы: Горшков, Овсянников, Романов

МПК: H03B 23/00

Метки: сигналов, синтезатор, частотно-модулированных

...ГК)СЧ, 1- -: З Л ОД УСЗЗОВК(УЛЯ ПЕРВОГО сРтчтчк;: : . .1 .)з 5 пергыи счетчик 17 в нулеьц м Г ,) Зи.(, и через 1 ес)ой выход блг)кз 4, пр лсн:1 Ст, пз,т нз вход установкилч з:"О(ОГц 7 выдерживая его в нулевм стГоц зии, устр",сГ)О готово перейти в режим формирования частотно-модулированных сигналов. К этому моменту времени в блоке 13 памяти записаны п-разрядные неполные по величине коды частоты и фазы монохроматического и частотно-модулированного сигнала, при вычислении которых не использовались старшие пз разрядов кода начальной частоты, хранящегося во втором регистре 2, Процесс формирования частотно-модулированных сигналов заключается в считывании из блока 13 памяти неполных по величине и-разрядных кодов частоты и фазы и их коррекции,...

Номер патента: 1626318

Опубликовано: 07.02.1991

Авторы: Коваленко, Кочерга, Шеболков

МПК: H03B 29/00

Метки: генератор, шума

...диапаэона в, ,аЪ, вырабатываемое первым источником 10 шума, подается на входтоетьего перемножителя 12, в котором оновозводится в квадрат, и с выхода перемножителя поступает на вход инвертора 2, который изменяет его знак напротивоположный,Оеыхз =С3 пвт, Случайное напряжение р, мгновенные значения которою распределены по равномерному закону в пределах 0.2 л, с выхода второго источника 11 шума поступает на входы первого 8 и второго 9 нелинейных преобразователей. Первый нелинейный преобразователь 8 реализует функциональную зависимостьОвыхе = СОЗ Оеха, а второй нелинейный преобразователь 9 - функциональную зависимостьОвых 9 3 и Овх 9, Напряжения на выходах первого 8 и второго 9 нелинейных преобразователей будут соответственно равныОвыхе =...

Номер патента: 1626319

Опубликовано: 07.02.1991

Авторы: Воронов, Гершензон, Гольцман, Дзарданов

МПК: H03B 29/00

Метки: генератор, шума

...г. Ужгород, ул,Гагарина, 101 Изобретение относится к радиоизмерительной техника и может быть использовано для измерения шумовых характеристик усилительных и радиоприемных устройств,Цель изобре;ения - упрощение консгрукции енораторэ шума.На чертеже представлена конструкция генератора шума.Генератор шума содержит отрезок 1 линии передачи, например коаксиальной, криостат 2, первый генераторный элемент 3, выполненный в виде управляемого сверхпроводникового аттенюатора на отоезке 4 микрополосковой линии передачи, токопроводящие проводники 5, второй генераторный элемент 6, выпоненный в виде согласованной нагрузки.Генератор шума работает следующим образом.В разрыв центральной части отрезка 1 линии передаци 1, размещенной в заполненном...

Номер патента: 1626355

Опубликовано: 07.02.1991

Авторы: Грызов, Миронов, Одинец, Соколов

МПК: H03B 19/00, H03K 5/156

Метки: импульсов, следования, умножитель, частоты

...экстраполяцией входного сигнала, т,е. длительность текущего периода, которую измеряет счетчик 6, априорно известна, а соответственно известно и время ожидаемого прихода входного импульса, оно вычисляется какТ= К(1-) /Р,где К - коэффициент деления делителя 4;Р - тактовая частота генератора 15; Й - экстраполированное значение периода входных импульсов;- коэффициент, задаваемый по шине 28.В связи с конечной точностью предсказания входного периода введен поправочный коэффициент Е, он вычитается из значения в вычитателе 21, а полученный код поступает на информационные входы счетчика 26, По прохождении времени ЛТ счетчик 22 досчитывает до нуля и на его выходе появляется высокий уровень, по фронту которого запускается формирователь 25,...

Номер патента: 1628182

Опубликовано: 15.02.1991

Автор: Блатов

МПК: H03B 29/00

Метки: генератор, сигналов, случайных

...101 Изобретение относится к радиотехнике и может быть использовано в установках, где используется узкополосный шум.Цель изобретения - обеспечение изменения амплитуды по случайному закону, 5На чертеже представлена структурная электрическая схема.Генератор случайных импульсов содержит генератор 1 тактовых импульсов, управляемый делитель 2 частоты (УДЧ), триггер 3, 10 ВС-цепь 4, управляемый аттенюатор 5, фильтр 6, генератор 7 случайных чисел, блок 8 памяти, блок 9 программируемой памяти, дополнительный генератор 10 случайных чисел и дополнительный блок 11 памяти, 15Генератор случайных сигналов работает следующим образом.Генераторы 7 и 10 случайных чисел вырабатывают случайные числа с частотой, превышающей верхнюю границу спектра...

Номер патента: 1631693

Опубликовано: 28.02.1991

Авторы: Залевский, Плонский

МПК: H03B 5/32

Метки: генератор, кварцевый

...СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к радиотехнике и может быть использовано в качестве источника электрических колебаний.Цель изобретения - повышение надежности возбуждения.На чертеже приведена структурная электрическая схема кварцевого генератора,Кварцевый генератор содержит эвтогенерэтор 1 с частотозадающей цепью 2, длинную линию 3, кварцевый резонатор 4, элемент 5 управления частотой и генератор 6 периодического модулирующего сигнала.Кварцевый генератор работает следующим образом,Совокупность генератора 6, элемента 5, автогенератора 1 с частотозадающей цепью 2 образуют генератор качающейся частоты (ГКЧ), средняя частота...

Номер патента: 1631694

Опубликовано: 28.02.1991

Авторы: Ширяев, Эйрих

МПК: H03B 7/14

Метки: генератор

...о между генераторным диодом и центром окна 5 отрезка 4соответствующей пары выбраны из соотношений1= ь 1 /4;11=1.051 ь 1, 1=2, , й;1 о=о /4,1=1, , й,где. - номер пары отрезков 4,4 - длина волны отрезка 4 пары сномером 1, соответствующая длине волны вотрезке 1 Яь =41 ьГенератор работает следующим образом.При подаче напряжения питания в генераторе возбуждаются колебания, частотакоторых определяется расстоянием междупервым концом отрезка 1 и короткозамыкающим поршнем 3. Перемещение короткозамыкающего поршня 3 вызываетперестройку частоты и одновременное изменение коэффициента включения генераторных диодов б в резонатор, образованный отрезком 1. При выбранных размерах конструкции максимальный коэффициент 5 включения имеют те генераторные...

Номер патента: 1631695

Опубликовано: 28.02.1991

Авторы: Кочетков, Павловский

МПК: H03B 19/00

Метки: генератор, спектра, цифровой, частот

...с выхода первого ЦАП, формирует на своем выходе синтеэируемый ступенчатый сигнал приближения 9(т) заданного полигармонического сигналаи - 19(1) = запад, (7)1 = оС помощью фильтра 7 производитсясглаживание формы выходного сигнала,Покажем, что синтезируемая ступенчатая функция 9(т) действительно являетсяприближением к заданному полигармоническому сигналу,Пусть в выражении (7)вк -- (1+ 61), (8)где а - частота М-й гармонической составляющей в синтезируемом полигармоническом сигнале, содержащем и гармоническихсоставляющих;го - период следования импульсов генератора опорной частоты или интервал выборки;М - максимальное число различных выборок синтеэируемых сигналов 91(1) и 92(т)на выходах первого и второго преобразователей 5 и 12...

Номер патента: 1631696

Опубликовано: 28.02.1991

Автор: Шутов

МПК: H03B 19/00

Метки: гармонических, генератор, сигналов

...2 в), что изменяет его выходной параллельныйй код на единицу (фиг, 2 б). При нулевом состоянии ячейки памяти БПП 8 выходной код счетчика 7 не изменяется, Если записать единицы в ячейки памяти БПП 8 по адресам, соответствующим моментам приращения выходного сигнала на одну ступень квантования, то при последовательном опросе с помощью счетчика 10 содержимого ячеек БПП 8 на выходе счетчика 7 будет сфоомирован цифровой кодовый сигнал необходимой формы (фиг, 2, б), Гармонический сигнал формируется при помощи ЦАП 2 и сглаживается фильтром нижних частот 4, Выходной сигнал генератора гармонических сигналов формируется по четвертям периода, при этом в первой половине БПП 8 содержатся данные о положительных приращениях счетчика 7, а во второй...

Номер патента: 1631697

Опубликовано: 28.02.1991

Автор: Хуако

МПК: H03B 29/00

Метки: сигналов, формирователь, шумовых

...представлена принципиальная электрическая схема формирователя шумовых сигналов,Формирователь шумовых сигналов содержит первый, второй, третий и четвертый шумовые диоды 1 - 4, первый и второй резисторы 5, 6, конденсатор 7, усилитель 8,Формирователь шумовых сигналов работает следующим образом.Первый, второй, третий и четвертый шумовые диоды 1 - 4, включены по мостовой схеме, генерируют первичные шумовые токи, которые на первом и втором резисторах 5, 6 выделяют шумовые напряжения. Поскольку рабочие точки первого, второго, третьего и четвертого шумовых диодов 1 - 4 выбраны на изломе обратных ветвей воль; тамперных характеристик, то происходит взаимное перемножение шумовых токов, создаваемых упомянутыми шумовыми диодами, вследствие чего...

Номер патента: 1633478

Опубликовано: 07.03.1991

Авторы: Богуш, Лисник, Ткачук

МПК: H03B 5/36

Метки: генератор, кварцевый

...9 коллекторный контур,образованный первым конденсатором5 и кварцевым резонатором 9, является узкополосным заграждающимфильтром. Таким образом, цепь отрицательной обратной связи (ООС) между коллекторами первого 1 и второго2 транзисторов на частоте генерацииразомкнута. На других частотах указанная цепь ООС замыкается черезпервый конденсатор 5.Цепь положительной обратной связи(ПОС) между эмиттерами первого 1 ивторого 2 транзисторов замыкаетсячерез второй конденсатор 6, выполняющий роль фильтра верхних частот.Паразитная генерация на высшихгармониках кварцевого резонатора 9исключается соответствующим выборомемкости пеивого конденсатора 5.В кварцевом генераторе статическая емкость кварцевого резонатора 9и паразитная емкость между...

Номер патента: 1635244

Опубликовано: 15.03.1991

Авторы: Голоктионов, Мясин, Тинтман

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...- разрядность НС 2,В - целое двоичное число от 0до 2 " , записанное в первом регистре 6,А - двоичное число от 1 до(Р-В)/4, записанное во втором регистре 7,Г - частота опорного генератоопра 1.После включения на первом циклепросчета на вход НС 2 через мультиплексор 4 поступает код А, записанный во втором регистре 7, после переполненггя НС 2 число в нем становитсяР - 2 , на его выходе по, ггявляется сигнал переполнения, который через элемент 3 задержки воздействует на мультиплексор 4 и через него на вход НС 2 поступает ссумматора 5 код суммы чисел В + А,записанный соответственно в первоми втором регистрах 6 и 7, что нривоидит к уменьшснию емкости НС 2 Р = 2на величину В. Сформированные значения кодов на выходе НС 2 лежат в пределах от...

Номер патента: 1635245

Опубликовано: 15.03.1991

Авторы: Богославский, Литвин, Хохлов, Шантырь

МПК: H03B 23/00

Метки: качающейся, сигналов, синтезатор, частоты

...4 формируется линейно-ступенчато нарастающий код: 1 сц( ) аГ Т55текущее дискретное времяТц.ю Код Н(С) суммируется в сумматоре 5 со значением коцз начальной частоты И ря, установленного в регистре 10: М р+ М сч (С) . Результат И=+ мсч (с) с выходов сумматора.Н6 поступает на вход преобразователя 6, на тактовый вход которого поступают импульсы с периодом Тг от генератора тактовых импульсов 1.Преобразователь 6 работает по принципу вычисления цифровых значений отсчетов синусоидального сигнала в моменты времени, определяемые сигналом на его тактовом входе. При этом частота цифрового синусоидального сигнала на его выходе прямоупропорциональна значению кода Я на его инРформационных входах и обратно пропор циональна произведению емкости...

Номер патента: 1636983

Опубликовано: 23.03.1991

Авторы: Балабай, Комаров, Лозовский, Томилов

МПК: H03B 19/00

Метки: импульсов, следования, умножитель, частоты

...импульс, который устанавливаеттриггер 3 в состояние 1.В результате логического умножениясигналов в элементе И 5 на входе прямогосчета реверсивного счетчика 9 появляютсяимпульсы, сформированные ГТИ 11, за счетчего происходит увеличение управляющегонапряжения на выходе преобразователя 10код - напряжение, что приводит к увеличению частоты следования импульсов, сформированной генератором 1,Следующий импульс с выхода делителя2 частоты появляется раньше, чем в предыдущем случае, что приводит к уменьшению разности фаз сравниваемых частот, Этотпроцесс продолжается до тех пор, пока разность фаз сравниваемых частот не станетблизкой к нулю.Если живых ) М 1 вх, тогда импульс на выходе делителя 2 частоты появляется раньше,чем в предыдущем...

Номер патента: 1636984

Опубликовано: 23.03.1991

Автор: Головенков

МПК: H03B 19/00

Метки: удвоитель, частоты

...треугольных импульсов(фиг.2 в,г). Им пульс ы первой последовател ь ности(фиг.2 в) линейно нарастают до максимума втечение импульса и линейно спадают в течение паузы. Импульсы второй последовательности (фиг.2 г) линейно спадают в течение импульса и линейно нарастают в течение паузы, Эти треугольные импульсы сравниваются, при превышении линейно нарастающим участком сигнала первого треугольного импульса линейно спадающего участка сигнала второго треугольного импульса формируется первый перепад напряжения. При превышении линейно нарастающим участком сигнала второго треугольного импульса линейно спадающего участка сигнала первого треугольного импульса формируется второй перепад напряжения.Таким образом, формируются импульсы типа...

Номер патента: 1640812

Опубликовано: 07.04.1991

Авторы: Иванов, Колпаков, Мещеряков, Рак, Хуторненко

МПК: H03B 5/32

Метки: генератор, кварцевый, многочастотный

...работы происходит влияниетаких Факторов как температура, вибрация и других на кварцевый резонатор2, приводящие к изменению его эквивалентного динамического сопротивления. Для стабилизации мощности,рассеиваемой на кварцевом резонаторе 2, выделяется две ее компоненты.значение тока, протекающего черезкварцевьп резонатор 2,и падение напряжения на кварцевом резонаторе 2соответственно первым 14 и вторым15 амплитудными детекторами. Разность напряжений, получаемая первымдифференциальным усилителем 13,с выходом первого 14 и второго 15амплитудных детекторов пропорцио 55нальна напряжению на кварцевом резонаторе 2, а напряжение на выходепервого амплитудного детектора 14пропорционально току, протекающему через кварцевый резонатор 2. Этидва...

Номер патента: 1640813

Опубликовано: 07.04.1991

Авторы: Дергачев, Попов, Федоров

МПК: H03B 5/32, H05K 10/00

Метки: генератор, многоканальный, резервируемый

...на выходе которого устанавливается уровень лог. "1". Этот уровень отожде ствляет работу канала и подтверждается приходом следующего импульса. По мере заряда конденсатора 11 на входы элемента ИЛИ 13 поступает уровень лог. 0", который выдается на 20 разрешающие входы ключей 5.При нормальной работе устройства на обменные входы 33, поступают им" пульсы, и формирователи 9 находятся в запущенном состоянии. На их выходах 25 присутствует уровень лог."1", который является разрешающим для прохождения этих импульсов на вход блока синхронизации. Блок синхронизации создает условия для одновременного возбуждения и синхронизации выходных импульсов во всех каналах.В случае выхода из строя одного из каналов (уход частоты импульсов в данном канале, обрыв...

Номер патента: 1646038

Опубликовано: 30.04.1991

Авторы: Блинов, Васильев, Малков

МПК: H03B 5/10

Метки: генератор, ламповый

...в нагрузку 3, которая представляет собойустановку для осуществления требуемого технологического процесса нагреваобрабатываемого материала.Генератор 6 управляющих сигналов 20вырабатывает в зависимости от потребностей конкретного, технологическогопроцесса сигналы различной частоты иразличной йормы: синусоидальный, пило.образный, трапецеидальный и т,п. Сигнал с генератора 6 управляющих сигналов конкретной Формы усиливается усилителем 7 и поступает на вход формирователя 8 управляющих сигналов длявысокочастотного управляемого выпрямителя 9, формирователь управляющихсигналов 8 преобразует поступающий наего вход сигнал таким образом, чтона выходе высокочастотного управляемого выпрямителя 9 Формируется напряжение, изменякхцееся по тому...

Номер патента: 1646039

Опубликовано: 30.04.1991

Авторы: Блинов, Васильев, Коган, Малков

МПК: H03B 5/10, H05B 6/06

Метки: генератор, ламповый

...7, содержащийнизкочастотные пульсации, Сигнал свыхода датчика 8 напряжения подаетсянв первый, второй и третий лолосовые 25фильтры 9, 10 и 11, каядый из которыхнастроен на одну из гармоник выходного напряжения выпрямателя 7. Разложенное на Основные гармонические сос"тавляющие напряжение пульсаций посту- урпает соответственно на входы первого,второго и третьего фазовращвтелей 12,13 и 4. Каждый из них создает необходимый фазовый сдвиг для соответствуааий гармоники. После этОго гармоники склвдьввются в сумматоре 15Усилитель 16 согласует выходноесопротивление сумматора 5 с входюмсопротивлением формирователя 17 уп-,рввляаицнх сигналов, управляемый выпря 4 Омитель 18 формирует на резисторе 19напряжение, пропорциональное выходномунапряжению...

Номер патента: 1646040

Опубликовано: 30.04.1991

Авторы: Прудкий, Рябчий, Серко

МПК: H03B 5/18

Метки: генератор

...частоты. 1 ил. но, которые выполнены вых резонаторов бегущ этом резонансные част второго резонаторов 6 и коэФфициенты связи го и второго направле лей 4 и 5 выбраны из а - резонансная частота пропускающего Фильтр критические коэФфици связи первого и втор1646040 Составитель В .ГазарТисред Л.ОлийныкРедактор К. Зубиетова оррек Ревская Тираж 460 Подписно Заказ 155 Т СССР ИИПИ Государственного комитета по изобретениям и открытиям пр 113035, Москва, Ж, Раушская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарин ЪУстройство работает следующим образом.На частотах 1и Г при выбранных значениях коэфФициентов связи с и с фаза прошедших через первьй и второй резонаторы 6 и 7 сигналов изменяется на 180 и обратная...

Номер патента: 1646041

Опубликовано: 30.04.1991

Авторы: Масюлис, Погорелис, Ульянычев

МПК: H03B 23/00

Метки: генератор, качающейся, частоты

...работает следующим образом,Сначала Формирователь 1 с помощьюключа 2 подключает выход формирователя 14 к входу управления аттенюатора 15, который в это время выполняет роль амплитудного модулятора СВЧ,система АРМ, состоящая нз блоков4-9 и 15 разомкнута и не влияет наформирование частотных меток, Затеипроизводится процесс калибровки илинеариэации закона управления частотой ГПЧ 3. После этого формирователь1 с помощью ключа 2 подключает вход1646041 ставительхред П,Олийи Редактор Н. Кап За эдательский комбинат фПатент", г. Уиг гарина, 1 О Производстве управления аттенюатора 15 к выходу блока АРИ 8, а выход формирователя 14 отключается, замыкая таким образом систему АРМ, после чего генератор качающейся частоты готов к использованию в качестве...

Номер патента: 1647845

Опубликовано: 07.05.1991

Авторы: Ефремов, Кравец, Покрас, Таранов, Товстюк

МПК: H03B 19/00, H03K 5/153

Метки: импульсов, следования, частоты

...по достижению нулевого состояния, Величина кода равйа крзфФициенту деления частоты,. Де . литель 4 частоты имеет фиксираваннцй коэффициент деления, а. коэффициент деления делителя 2 устанавливается с выходд постоянного запоминающего устройства 8. Постоянное запоминающее устройство 8 4 может быть реализовано на базе микросхем. ПЗУ, а также на основе программируемыхлогических матриц. Адресные входы и информационные: выходы микросхем образуют соответственно входы и выходы постоянного запоминающего устройства 8.. Преобразователь "код-время" 7 можетбыть реализован в виде вычитающего счетчика с предустановкой кода на информационных входах по достижению нулевого 5 состояния разрядов.В преобразователях подобного классаноминальный период Твоих...
