H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 702483

Опубликовано: 05.12.1979

Авторы: Гнусин, Гуревич, Зарецкий, Паин

МПК: H03B 19/00

Метки: анализатор, временного, импульсов, положения

...счетчика 3.сумма, записанйая реверсивным счетчиком З,уменьшйтся на величину (Ь-а)(фиг.2 в) . В последующих поцциклахоперация вычитания будет пойторятьсядо тЕх пор,Йока не перестанет вы"полняться условие (1)-.-"Далее Описанный процесс повторяется.Гакйм образом, предложенная схемаайализатора позволяет определить.величину врвременного отклоненияИмпульса (фиг.Зв), выбираемого с помощЬю делителя 2 из равномерной последовательности (фиг.За) импульсовопорногогенератора 1, по отношениюк соответствующему импульсу равномернойпоследовательности требуемой частоты (фиг.Зб), и при величине временного отклонения ЬС "- у т - изменитькоэффициент деления делйтеля 2 наедйницу. счетчик 4, вычитающий счетчик 5,триггер б; источник управляющегонайряжения 7,...

Номер патента: 703887

Опубликовано: 15.12.1979

Авторы: Борисенко, Оханцев, Самойлов, Соколов, Шабанов

МПК: H03B 5/32

Метки: автогенератор, кварцевый

...близкой к частоте своего последовательного резонанса, Резистор 5 обеспечивает нужный режим возбудителя.Для пояснения работы схемы рассмотрим зависимость тока через транзисторы 1 и 2, от напряжения питания Епри закороченноМ1.С-контуре 4,Полагая, что транзисторы 1 и 2 идентичйы (наличие резистора 5 ненарушает идентйчноСть, так как затворные токи настолько малы, чтоне вызывают практически напряжения на ре- зисторе 5), имеем напряжение в точке соединения истоков Еп/2.Увеличение Еп от нутгя вызывает вбзрастание тока стока через каждый транзистор 1 и 2, в оэответствии с его статической выходной характеристйкой,Обусловленное увеличением напряжения настоке, напряжение на истоке Еп/2 действует между затвором и истоком для каждого транзистора 1 и...

Номер патента: 703888

Опубликовано: 15.12.1979

Авторы: Елизаров, Кубышкин

МПК: H03B 19/10

Метки: умножитель, частоты

...последнего, и-го порогового элемента принимается равным максимзль. ному значению амплитуды входного сигнала, поступающего;на первый вход 6 устройства.Порог срабатывания каждою порогового элемента задается блоком 5 задания порога срабатывания, В блок 2 задания коэффициента умножения вводится код коэффициента умножения через второй-вход 7 устройства. В соот ветствии с кодом коэффициента умножения, блок 2 задания коэффициента умножения вы.бирает в блоке 3 сравнения пороговые элемен. ты, а в блоке 5 - их пороги срабатывания, необходимые для обеспечения заданного коэффи. циента умножения. Усиленный сигнал входной частоты с выхода согласующего устройства 1 поступает через блок 2 задания коэффи. циента умножения на один из выходов блока 3...

Номер патента: 703889

Опубликовано: 15.12.1979

Автор: Сруогюс

МПК: H03B 19/10

Метки: усножитель, частоты

...устройства подается гармоническоеколебание. Усиленное транзистором 1, оно впротивофазе к входному колебанию с коллектора через конденсатор 8 подается на встречно.параллельно включенные. диоды 6 и 7, выполняющие функцию нелинейного элемента (НЭ),вольтамперная характеристика (ВАХ) которогоописывается уравнением кубической параболывида Э = ЬО. Если на такой НЭ действуетзнусоидальное напряжение3О = Ош зЬ ой, то через него течет ток= 0,75 ЬО зрп и - 0,25 ЬОщаеЗсм,11образованный суммой первой и третьей гармоник. Если компенсировать первую гармонику0,75 Ь Огпэ айэ М, то в выходном колебании " сутйествует лишь третья гармон 1, т,е, имеетместо идеальное устроение частоты,Синуссудальное напряжение Окэ снимается)с коллектора и эмиттера...

Номер патента: 703890

Опубликовано: 15.12.1979

Авторы: Забузов, Кирюхин

МПК: H03B 27/00

Метки: двух, заданным, заполнения, между, последовательностей, радиоимпульсных, радиоимпульсов, сдвигом, фазовым, формирования, частотами

...2, и, к, л), Тогда каскады стробирования 7 и 8 пропускают на выход устройства другую пару после довательносгей, чем для случая, когда времярегулируемой задержки равно 11, следовательно, и разность фаэ выходных радиоимпуль- сов иная, чем для задержки тр (фиг, 2, м, н),Таким образом, устройство, в котором мно.гоотводные линии задержки могут быть выпол.иены с большой точностью, позволяет значительно повысить точность установки фазового сдвига между частотами заполнения радиоим.пульсов.30Формула изобретенияФ 360 М3в виде многоотводной линии задержки 5 н 6и каскады стробировация 7 и 8,Устройство работает следующим образом.Короткий видеоимпульс поступает с задаю.щего синхронизирующего генератора 1 на блокрегулируемой задержки 2 (фиг. 2, а)...

Номер патента: 711659

Опубликовано: 25.01.1980

Авторы: Альтшуллер, Елфимов, Мурзин

МПК: H03B 5/32

Метки: генератора, термозависимого, термокомпенсацией, формирования, частоты

...полюсом источника питания, после-.довательно с имеющимся резисторомвключен дополнительный резистор;приэтом второй полюс нагрузки подключенк точке соединения дополнительногорезистора с резистором этого же плеча моста.На Фиг. 1 приведена принципиальная схема предлагаемого устройства; Щна Фиг. 2 -характеристики изменений напряжений в некоторых характерных точках принципиальной схемыустройства.Предлагаемое устройство содержитактивную часть схемы возбужденияавтогенератора 1, в цепи обратной .связи которой включены последовательно соединенные кварцевый резонатор2 и варикап 3. Управляющее напряжение на варикап подается от моста,выполненного на резисторах 4 - 7 иодном терморезисторе 8.К одной из диагоналей мостаподключены встречно...

Номер патента: 711660

Опубликовано: 25.01.1980

Авторы: Кориневский, Мельников, Онищенко, Сапига

МПК: H03B 29/00

Метки: генератор, шума

...относительно корпуса. Например, при токе шумового полупроводникового диода 1 Э - 20 мь и внутреннем сопротивлении .) - 1 кОм потенциал составляет 20 В. Величина симметЯричного сигнала составляет всего 2 В при сопротивлении переменного резистора 7, например, 100 Ом. Несимметричный выходной сигнал формирователя 5 управляющих сигналов ра- вен также 2 В (относительно корпуса) и используется для управления стабилизатором тока 4, осуществляя согласование импедансов пассивного двухполюсника 2 и входа стабилизатора тока 4В качестве формирователя 5 управляющих сигналов может быть исПользован, например, дифференциальный эмиттерный повторительПассивный двухполюсник 2 и Формирователь управляющих сигналов 5 представляют собой контур...

Номер патента: 712971

Опубликовано: 30.01.1980

Авторы: Воропаев, Лернер

МПК: H03B 19/10

Метки: импульсов, следования, умножитель, частоты, широкополосный

...на коэффициент умножения=т. Если частота входных импульсов10 ( ", то каждый входной импульс протходит через ключ 2, опрокидывая триггер 5, который открывает ключ 3. Счетчик 10 подсчитывает импульсы управляемого генератора 9, проходящие через ключ 3, и при 15 поступлении импульсов импульс с выхода счетчика 10 опрокидывает триггер 5 в исходное состояние и одновременно перебрасывает триггер 6, который возвращается в исходное состояние при поступлении следу ющего входного импульса. Если же частотаУугн входных импульсов ) - , то первыитвходной импульс, проходя через ключ 2 опрокидывает триггер 5, который открывает 25 ключи 1 и 3, второй входной импульс проходит через ключ 1 и опрокидывает триггер 4, после поступления т импульсов...

Номер патента: 716131

Опубликовано: 15.02.1980

Автор: Сычев

МПК: H03B 5/30

Метки: камертонный, резонатор

...камертон выполнен в виде стакана, дно которого закреплено на корпусе по узловьм радиусам.На Фиг. 1 изображен предлагаемый камертонный резонатор, сечение А-А на Фиг. 2, общий вид;. на Фиг.2 - сечение В-В иа фиг. 1, (расположение электромагнитных преобразователей и штриховыми линиями показаны места крепления по узловым радиусам) на фиг, 3 - сечение В-В на Фиг. 2 (эащемление камертона по узловому радиусу)Камертонный резонатор состоит из камертона 1, выполненного в виде стакана и закрепленного на корпусе 2 по узловьм радиусам при помощи Фиксатора 3 и винта 4, электромаг716131 10 Формула изобретения Заказ 9541/47Подписное нитных преобразователей 5-8, расположенных во вэаимноперпендикулярных плоскостях внутри цилиндрическойполости...

Номер патента: 718879

Опубликовано: 29.02.1980

Авторы: Геншафт, Каныгин, Киановский, Кузьмин, Найдиков, Павлов

МПК: H03B 5/32

Метки: генератор, измерительный, кварцевый

...колебательного контура и сопротивлением резистора 6.Перестраивая частоту возбуждения авто- генератора с резистором 6 в цепи положительной обратной связи, путем перестройки частоты колебательного контура автогенератора добиваются максимума показания индикатора 4 экстремума. В процессе перестройки частоты возбуждения автогенера= П Составитель Ю, Еркинраулова Техред А. Камышникова Корректор В. Петрова едактор Е,Заказ 2921/1 Изд.175 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 . ипография, пр. Сапунова, 2 тора элемент 5 сравнения, сравнивая сигналы с выходов кварцевого резонатора 2 и резистора 6, устанавливает величину резистора 6, равной импедансу...

Номер патента: 718880

Опубликовано: 29.02.1980

Автор: Ханин

МПК: H03B 7/14

Метки: генератор, сверхвысокочастотный

...генераторного диода 3, например диода Ганна. Цепь питания диода 3 развязана от СВЧ колебаний четвертьволновым коаксиальным шлейфом 4, который непосредственно входит в один из отрезков коаксиальной линии колебательного контура 1,Для повышения стабильности генерируемой частоты предложенный генератор имеет высокодобротный стабилизирующий резонатор 5, перестраиваемый по частоте бесконтактным поршнем 6. Связь резонатора 5 с волноводом 2 осуществляется с помощью низкодобротного нерезонансного элемента связи 7, имеющего, например, форму гантели. Для создания режима бегущей волны волновод 2 нагружен нерезонансным элементом связи 7, имеющим такое же волновое сопротивление и добротность, что и колебательный контур 1 с диодом...

Номер патента: 718881

Опубликовано: 29.02.1980

Авторы: Миронов, Привознов

МПК: H03B 11/10

Метки: прямоугольных, радиоимпульсов, формирования

...1 закрыт, сопротивление между его эмиттером и коллектором велико и не шунтирует параллельный 1.С-колебательный контур. С помощью резисторов 8 и 9 выбрана рабочая точка туннельного диода 5, обеспечивающая его работу в режиме непрерывной генерации. Управляющие отрицательные импульсы У 1 малой длительности с выхода718881 Подписное аказ 2921/3 Пои Типография, пр, Сапун генератора впдеоимпульсов 4 (фиг. 2 и) через ограничительные резисторы б и 7 поступают соответственно на анод туннельного диода 5 и базу транзистора 1,При подаче на базу транзистора 1 отрицательного видеоимпульса он открывается и сопротивление между эмиттером и коллектором резко уменьшается, что приводит к срыву колебаний в ЕС-колебательном контуре 2 (фиг. 2 б),...

Номер патента: 718882

Опубликовано: 29.02.1980

Автор: Федоров

МПК: H03B 21/00

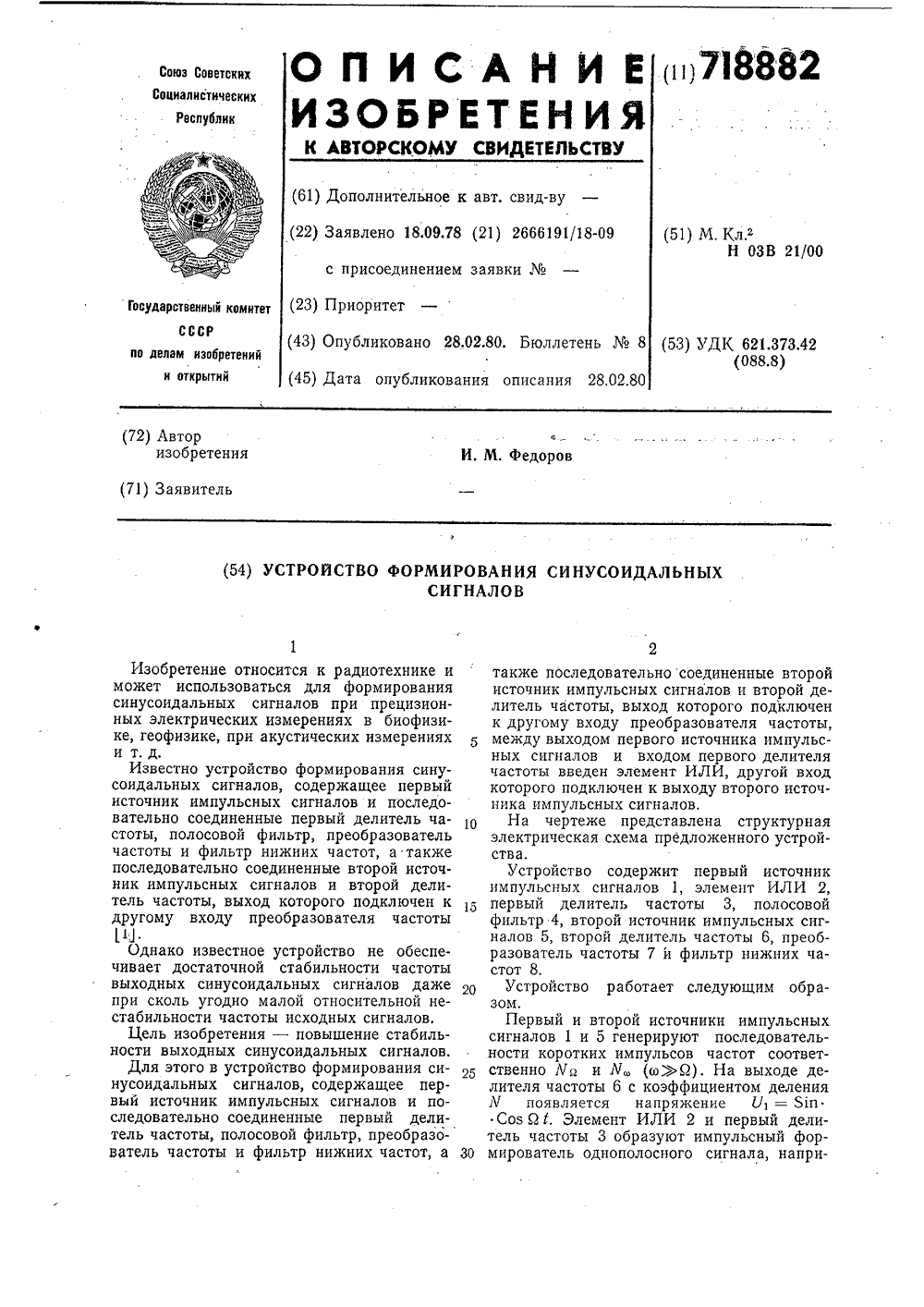

Метки: сигналов, синусоидальных, формирования

...импульсов частот соответственно Уа и У (ай). На выходе делителя частоты 6 с коэффициентом деления У появляется напряжение У 1 = ЯпСоз й 1. Элемент ИЛИ 2 и первый делитель частоты 3 образуют импульсный формирователь однополосного сигнала, напри718882 Подпис Тираж 995 д.175 Заказ 2921/4 Типография пуиова,мер, в верхней боковой полосе частот, на выходе которого будет присутствовать сигнал4 МУ, - 81 п -Ь 1 п(щ + Й) ++ " з 1 п -- з 1 п (За + ЗЙ) 1 -Зф гЧ 8 где У - коэффициент деления делителя частоты 3.Полосовой фильтр 4 имеет частоты срезаго, и аз (оз 1(а), причем 0 а 1(оз и а((а(2 оз. На выход полосового фильтра 4проходят лишь сигналы, лежащие в полосеего прозрачности (компоненты Уа, соответствующие слагаемым первой фигурной скобки...

Номер патента: 720670

Опубликовано: 05.03.1980

Авторы: Гончаренко, Кутовый, Маренков

МПК: H03B 5/26

Метки: инфранизкой, колебаний, синусоидальных, формирователь, частоты

...инфранизкой частоты, содержащий последовательно соединенные задающий генервСОШАЛЬНЫХ КОЛЕБАНИЙОЙ ЧАСТОТЫ3 "7206элементов И, накапливающий сумматор6, цифроаналоговый преобразователь 7.Формирователь работает следующимобразом.Импульсы задающего генератора 1поступают на реверсивный счетчик 2,соединенный с блоком 3 управления. Блок3 управления задает режим работы реверсивного счетчика 2 и накапливающегосумматора 6 в следующем порядке: первая и третья четверти формируемогосигнала - сложение, вторая и четвертая -вычитание. Управление блоком 5 логических элементов И осуществляется старшими разрядами реверсивного счетчика 2. 15Блок 5 логических элементов И преобразует код старших разрядов реверсивногосчетчика 2 в числа, каждое из которыхравно...

Номер патента: 720671

Опубликовано: 05.03.1980

Автор: Зайцев

МПК: H03B 5/32

Метки: генератор, кварцевый

...достаточно вывести только одинсигнальный провод, так как второй выводрезонатора можно соединить с корпусомтермостата, Это позволяет существенноповысить стабильность генерируемой частоты. Кварцевый генератор, содержащий неинвертирующий усилитель, на выходе котррого включен параллельный колебательный контур, между шиной питания и индуктивностью которого включен низкоомный резистор, о т л и ч а ю щ ис я тем, что, с целью повышения стабильности генерируемой частоты, генератор содержит последовательный колебательный контур, состоящий иэ конденсатора и кварцевого резонатора, причем конденсатор последовательного колебательного контура включен между точкой соединения индуктив- . ности и низкоомного резистора параллель-, ного колебательного...

Номер патента: 720672

Опубликовано: 05.03.1980

Авторы: Гутников, Павловский

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...задает точность, с которой осуществляется измерение периода. При наборе требуемого значения частоты с помощью блока 7 задания частоты в преобразователь 8 код-"частота вводится управляющий код Я, соответствующий устанавливаемому значению частоты, при этом частотана выходе преобразователя 8 кодчастотаопредмяется- выражениеМ оГ= -й ч И у .ф вах40 55 где- частота, поступающая навход преобразователя 8код-частота с выхода генератора 6 опорной часто 45ты:Ц - максимальная" емкость счетпахчика преобразователя 8код-частота,. При работе генератора 1 регулируемойЯчастоты через селектор 3 импульсов навход счетчика 9 с выхода преобразователя 8 код-частота поступают импульсы счастотой следования 1 у . Так как селектор 3 импульсов открыт...

Номер патента: 720673

Опубликовано: 05.03.1980

Авторы: Волков, Ковалев

МПК: H03B 19/14

Метки: делитель, регенеративный, синхронизируемый, частоты

...регенервтивный делитель частоты работает следуюшим образом.73 1 О формула изобретения 3, 7206Входной сигнал 8"-ЕсОЬМ, частоту ш которого необходимо разделить вИ раз, подается на вход 15, к которомучерез дроссель 7 подключена обшая точка соединения одноименных электродовобоих диодов 5 и 6; выполняюьчих рольнелинейного элемента смесителя, Ко второму электроду диода 6 подводится напряжение обратной связи О=ЧСо(1 фЧ,снимаемое с вторичной обмотки 4 трансформатора 2, В результате взаимодейст.вия на нелинейном сопротивлении диодов5 и 6 напряжения входного сигнала 9 инапряжения обратной связи О на входетранзистора 1 возникает напряжение комбинационной частоты М - - = , з кото.роеусиливается усилителем и снова черезтрансформатор 2...

Номер патента: 721891

Опубликовано: 15.03.1980

Автор: Зильберберг

МПК: H03B 19/10

Метки: делитель, регенеративный, частоты

...2 возникаютЗОколебания с частотой собственного резо 1 ьх,нанса: -. При подаче входногосигнала 1 на фазовый детектор 8., который является и преобразователем частоты смесителем), формируется на егопервом выходе колебание частоты 1 р Это колебание через фазоинвертор 9 сконтура 6 с резонансной частотойги чн еа ипоступает на смеситель 1. В смесителепроисходит взаимодействие частот4 ое 0 е)=1,. В результате колебание счастотой собственного резонанса 1 сусилителя 2 воздействует на его вход.Петля обратной связи замыкается, выполняются условия баланса фаз и частот.45При достаточном усилении в рассмотренной петле создаются чсловия для автоколебаций на частоте 1 О (асинхроннаясоставляющая). На фазовом детекторесравциваютсл частоты 1 и г 1 -я...

Номер патента: 721892

Опубликовано: 15.03.1980

Авторы: Алексаков, Гаврилин

МПК: H03B 27/00

Метки: генератор, многофункциональный

...6.и 7 напряжения.Генератор работает следующим образом,Положительный ( + 0,) или отрицательньтй (- 0,) сигнал с выхода компаратора 5 умножается на коэффициенти интегрируется интегратором 3, нв выходе когорого получается линейно изменятошийся сигнал. Этот сигнал так14343 Тираж 995 ПодписноеШП 1 ИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 3 7218 же умножается на коэффициент Р и интегрируется интегратором 2, на выходе которого попучается сигнал, изменяющийся во времени по параболическому закону. Сигналы с выходов интеграторов 2,35 по цепям обратных связей подаются на инвертирующие входы сумматора 1, выход которого...

Номер патента: 723753

Опубликовано: 25.03.1980

Авторы: Залевский, Плющаев

МПК: H03B 29/00

Метки: генератор, сигнала, шумового, электрического

...например типамеандр1На чертеже приведена схема устройтва.Генератор содержит СВЧ-тформируемый металлической тв виде отрезка П-образногоного волновода 1 с выступомментом связи, выполненным вполоскового проводника 3, пненного к коаксиальным вывои газоразрядный диод 5.В выступе 2 волновода 1 и в поковом проводнике 3 проделаны продные пазы б, которые частично охвавают гаэоразрядный диод 5.Полоскопроводник 3 выполнен с прорезямив виде меандра.Генератор работает следую мСоставитель И.Беляковаедактор Л,Алексеенко Техред М.Келемеш ктор В,Синиц Подписн каз 938/18 Тираж 995 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,К, Раушская наб., д. 4/илиад ЛПП Патент, г. Ужгород, ул, Проектн 3з 375Ю и полосковым...

Номер патента: 725193

Опубликовано: 30.03.1980

Автор: Юдин

МПК: H03B 5/12

Метки: автогенератор

...исходном состоянии основной транзи стор 1 открыт, а дополнительный транзистор 5 закрыт. При возникновении генерации амплитуда напряжения на резонансном контуре постепенно увеличивается и одновременно повышается напряжение 25 смещения на базе дополнительного транзистора 5 за счет увеличения продетектированного диодами 7 и 8 напряжения. При этом открывается дополнительный транзистор 5 и закрывается основной транзистор 30 1, так как они имеют общее эмиттерное со725193 ставитель Н. Матвиенкоехред А, Камышникова В, Дод ушкина Редактор И, Грузова рректор и Т, Заказ 529/1 Изд,240 Тираж 995НПО Поиск Государственного комитета СССР по делам изобретений113035, Москва, Ж, Раушская наб., д. 4/5Ч Подписно открыти ипография, пр. Сапунова. 2...

Номер патента: 725194

Опубликовано: 30.03.1980

Автор: Романенко

МПК: H03B 5/22

Метки: измерительных, регенератор, схем

...лампы 1, Посколькусигнал, выделяющийся на этой нагрузке, является синфазным с сигналом " на управляющей сетке пентодной части " пампы 1,то,с учетом синфазностисигйала йа транзисторе 2 и,следовател . ио,на катоде лампы 1,входное сопротивление по управляющей сетке пентоднойчасти лампы будет иметь не толькобольшое, но даже отрицательное значение. При этом энергия, обеспечивающая режим незатухающих колебанийв контуре 5, поступает, в основном,из анодной цепи триодной части лампы 1 через емкость между экраннойи управляющей сетками пентоднойчасти лампы 1.Особую роль играет транзистор 2,затвор которого связан через стабилитрон 3, низкочастотный .фильтр 6,резистор 7 и Фильтр 8, выпрямительнадиодах 9 и 10 и конденсатор П,с анодной нагрузкой...

Номер патента: 725195

Опубликовано: 30.03.1980

Авторы: Гололобов, Ищенко, Мисевич, Цымбал, Шеламов

МПК: H03B 7/14

Метки: генератор, сверхвысокочастотный

...магнито ующим обВо отбор щие с ставл а рез ние р нагру (1 н = В сво тке 4, являющемсяи, наводятся электро ) е и е 2. Резистор Всопротивление нагр- управляемое сопр Ток 1 н, протекающи , равен сумме токов витком движупредзки 5, тивлечерез 11 И 12 втором ва мощностилы (ЭДСяет собойистор Рди-диода 9зку 5 (Лн11+ 12)ю очередь/ е,1 а -н Следовательно Лн+ Ад подключена метрично от е, равна ЭД Так как ней точке но концов к сред- сительС еь но агрузкатка 4 си 8, ЭД 72) Авторы изобретения В, Н, Голо 71) Заявитель Киевский орд Великна Ленина политехнический институт им, 50-летияй Октябрьской социалистической революцииРедактор И, Грузова Заказ 529/2 Изд.240 Тираж 995 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и...

Номер патента: 725196

Опубликовано: 30.03.1980

Авторы: Ерохин, Рыжков, Сергиенко, Сластунов

МПК: H03B 21/02

Метки: синтезатор, частот

...уст ройства.Синтезатор частот эталонныйгенератор 1, У дели тоты, синхронизированный очастотный (СВЧ) генератор 3 раллельных ЗО каналов, каждый из держит м3дулятор 4 и блок фильтров 5, а также блок 6 формирования выходных частот.Синтезатор частот работает следующим образом.Выходные колебания эталонного генератора 1 синхронизируют СВЧ-генератор 3 и обеспечивают тем самым высокую долговременную стабильность частоты СВЧ-колебания. Келебания синхронизированного СВЧ-генератора 3 подаются на первые входы модуляторов 4. Сигнал линейного спектра эталонного генератора 1, частота которого равна шагу частот старшего разряда, модулирует по амплитуде сигнал СВЧ-генератора 3 в модуляторе 4 первого разряда (канала), в результате чего в спектре...

Номер патента: 440126

Опубликовано: 25.04.1980

Авторы: Федорова, Чирков

МПК: H03B 29/00

Метки: генератор, инфранизкочастотного, процесса, случайного

...число смен состояний распределено во времени по закону Пуассона. При прохождении сигнала через счетные триггеры 6-9, закон распределения от клоняется от закона Пуассона.Импульсное напряжение, полученное на выходе соответствующего счетного триггера, подключенного через пере О ключатель 10 к устройству 11 смещения, смещается с его помощью на величину, равную половине амплитуды, Этим оно становится двуполярным сигналом с двумя равнымж дискретными значениями. Если переключатель находится в первом положении и исключает из цепи счетные триггеры 6-9, отклонения от закона Пуассона не происходит и .двуполярный сигнал является двуполярным обобщенным телеграфнымсигналом.Далее сигнал поступает на вход усилителя 12 постоянного тока, который...

Номер патента: 733081

Опубликовано: 05.05.1980

Авторы: Алыбин, Ашкенази, Беляев, Лебедев

МПК: H03B 7/14

Метки: мощностей, сложения

...стержней 2.вышается надежность и улучшаются параметры устройства, зависящие от степенисимметрии решетки, например, максимальная генерируемая или коммутируемая мошность,Устройство сложения мощностей, содержащее отрезок волновода, в плоскостипоперечного сечения которого размешенавозбуждающая решетка в вице параллельных широким стенкам отрезка волноводаметаллических стержней, к концам которыхподключены диоды, размещенные на узкихстенках отрезка волновода, причем стержни в их средней части соешшены расположенными перпендикулярно к ним штырями,подключенными к элементам подачи питаюшего напряжения, о т л и ч а ю ш е -е с я тем, что, с целью повышения мощности и расширения диапазона рабочихчастот, каждый штырь и стержень...

Номер патента: 734867

Опубликовано: 15.05.1980

Авторы: Алисейко, Багацкий, Бармин, Булгаков, Ольховский, Смеляков

МПК: H03B 19/10

Метки: умножитель, цифровой, частоты

...5 закрывается. Таким образом в регистре 15 памяти зафиксировано число К. Следующим, импульсом Че блока управления 2 (фиг. 26) содержимое регистра 15 памяти переносится в сумматор 19 и регистр 22 памяти цифрового устройства деления.За время первого периода Тп импульсы с частотой 14 поступают непрерывно как в делитель 7 частоты так и в регистр 14 памяти, но с каждым выходным импульсом делителя 7 частоты показания регистра 14 памяти сбрасываются в нуль. В итоге к концу первого периода в нем будет зафиксировано число Ьп (фиг, 2 д), накопленное за промежуток времени от момента последнего выходного импульса делителя 7 частоты до конца первого периода Тц . То же самое число 1 п будет зафиксировано и в делителе 7 частоты. В регистр 13...

Номер патента: 738099

Опубликовано: 30.05.1980

Авторы: Альтшуллер, Ляпин, Шакулин

МПК: H03B 5/32

Метки: гармонических, источник, колебаний

...резистивных делителей 24-27, ры регулировать наклон части выходной теме пературной характеристики, расположенной и ниже температуры3.к соответствующему генератору, и термрезистивный делитель напряжения,Бель изобретения - упрощение схемьЦепь достигается за счет того, чтовыход терморезистивного делителя напряжения подключен к входам и формирующих цепей, выполненных в виде параллелно включенных резистивных делителей нпряжения, между средними точками которых включены в одном направлении диодобразующие последовательную цепь,приэтом выход каждой из и формирующихцепей подключен к соответствующемуреактивному элементу,На фиг, 1 показана схема источникагармонических колебаний для случая икмрцевых генераторов (г -3); на фиг,и фиг, 3 - кривые...

Номер патента: 738100

Опубликовано: 30.05.1980

Авторы: Баржин, Зеленский, Китабов, Мещеряков, Солодовник

МПК: H03B 5/32

Метки: генератор, кварцевый, частотно-модулированный

...частот увеличивается, а другая умень 45шается, Перестройка указанных частот осуществлеется в переделах резонансных промежутков кварцевых резонаторов 2 и 3,Выходной частотой генератора являетсячастота 1 р= 1 12.а следовательно,50относительный диапазон перестройки разностной частоты 1 р оказывается в(фГ ) /р раз Больше относительногодиапазона перестройки каждой из частотили 12, Естественно, что чем вышесуммарная частота 1 Фи чем меньцю разность между частотами 1 и 1тем больше относительный диапазон перестройки 1 р, при соответствующем вы 100 4боре частот кварцевых резонаторов 2 и 3этот диапазон может достигать единиц идаже десятков процентов, при этом стабильность выходной частоты остается достаточно высокой, Это объясняется тем,...

Номер патента: 738101

Опубликовано: 30.05.1980

Авторы: Крутов, Миронов, Николенко, Осипов

МПК: H03B 19/10

Метки: импульсов, следования, умножитель, частоты

...числом, записанным в счетчике 13, Для данного примера в ( И -2) старших разрядах счетчика 11 записано число ж/Яп=б Это значит, что при поступлении 6-го импульса на счетчик 13 на выходе блока сравнения 9 формируется импульс, поступающий через логический элемент "И" 14, через логический элемент ИЛИ 7 на выход устройства и через логический элемент "И" 15 на сброс счетчика 13, Затем при поступлении 12-огоимпульса на счетчик 13, на выходе блока сравнения 9 формируется импульс и весь процесс повторяется снова по окончания периода входной последовательности, Счетчик 10 при атом подсчитывает импульсы за период Т и в формировании выходных импульсов, на данном периоде, не участвует, На выход устройства поступают только импульсы с блока сравнения 9...
