H03B — Генерирование электрических колебаний, непосредственное или посредством изменения частоты, с использованием схем с активными элементами, работающими не в режиме коммутации, генерирование шумов с помощью таких схем

Номер патента: 739711

Опубликовано: 05.06.1980

Авторы: Буракова, Ким, Рапопорт

МПК: H03B 19/14

Метки: умножения, частоты

...четвертый .конденсатор 24 и обмотку 25 вто. рого дросселя 26, включенные последовательно, со вторичной обмоткой27 второго трансформатора 8, Приэтом между вторым концом первичнойобмотки 7 второго трансформатора 8и второй шиной питания 21 включенвторой резистор 28,Коллектор дополнительного транзистора 22 в предлагаемом устройстве соединен через включенные последовательно пятый конденсатор 29 итретий резистор 30 с базой пятоготранзистора 17, а вторичная обмотка31 третьего трансформатора 20 подключена к выходным шинам 32 сигнала контрольной частоты. База пятоготранзистора 17 соединена через резистор 33 с первой щиной питания15, подключенной к отводу 34 вторичной обмотки 4 первого трансформатора 3. Первая шина питания 15 соединена также...

Номер патента: 739712

Опубликовано: 05.06.1980

Авторы: Доброскок, Пехота

МПК: H03B 29/00

Метки: имитатор, радиосигнала

...второй. блок нормирования и регистр сдвига подключены к выходу. генератора псевдослучайных чисел, управ лаощий вход ключа соединен с выходом первого счетчика, введен дешифратору прк этом выход первого нелинейного преобраэоввтеля подключен ко входу деыкратора, выход которо го подключен к дополнительному входу первого блока нормирования. На чертеже изображена структурная электрическая схема предложен ного имитатора радиосигнала,% 739712 а ъ течение оставшегося интервалавремени реализации сигнала (речевого отрезка) - меньших по энергиисигналов, Для речевого сигнала этосоотношение составляет примерно 52001,Предложенный имитатор радиосигнала позволяет получать чередующиесясигналы сигнал + шум и шумФпричем реализации ф сигналаблизки к...

Номер патента: 741413

Опубликовано: 15.06.1980

Авторы: Алексеев, Каштанов, Родионов

МПК: H03B 25/00

Метки: формирователь

...выходного напряжения генератора4, считанный на протяжении его периодачерез равные его части, Но выходное напрякение элемента 12 непригодно дляформирования выходного напряжения устройства, так как длительности его ступенек, вследствие несинхронности генератора блока 1 управления и генератора 3,не равны периоду повторения импульсовблока 1 управления. Для их выравнивания напряжение с выхода элемента 12памяти переписывается в элемент 13памяти при помощи коротких переписывающих импульсов напряжения, вырабатываемых одновибратором 9 с частотой гене-.ратора блока 1 управления, Одновибратор 9 запускается задним фронтом выходного импульса напряжения одновибратора 7, Так обеспечивается небольшаязадержка переписывающих импульсов относительно...

Номер патента: 744905

Опубликовано: 30.06.1980

Авторы: Дмитриев, Жукоборский, Лихтциндер

МПК: H03B 19/00

Метки: импульсов, прямоугольных, следования, умножения, частоты

...к числу п, а полученное напряжение подвергают двухполупериодному выпрямлению, причем операции смещения и выпрямления повторяют(п) раз,Способ умножения частоты следованияпрямоугольных импульсов иллюстрируетсявременными диаграммами напряжений, показанными на фиг. 1, на фиг, 2, 3, 4 -временные диаграммы напряжений для конкретных ю = 2 , 3, 5.Входное напряжение Опреобразуетсяв напряжение Цтреугольной формы, зав последовательном осуществлении операций формирования напряжения треугольной формы, смещения этого напряжения на постоянный уровень, усиления и дифференцирования, о т л и ч а ю щ и й с я тем, что, с целью обеспечения частотно-независимого умножения частоты в произвольное целое г число раз, смещение напряжения треугольной формы осу...

Номер патента: 744906

Опубликовано: 30.06.1980

Авторы: Григорьян, Кондратов, Скрипник

МПК: H03B 19/10

Метки: низко-частотных, сигналов, умножитель, частоты

...логический элемент И 3 по потенциальному выхоцу. Вформирователе импульсов 2 эти импульсы дополнительно дифференцируются, ииз них формируют короткие импульсы.Короткие импульсы, характеризующие пе оредние фронты периодической последовательности импульсов длительностью Т /2,поступают по одному из импульсных выходов на счетчик импульсов 4, устанавливая его в нулевое состояние, а импульсы, характеризующие отрицательныефронты, поступают к второму импульсному выходу на вход регистра памяти 5.Период следования короткихх импульсовравен периоду умножаемого сигнала,В течение времени 1/2 на логический элемент И 3 поступает сигнал разрешения. С генератора 1 импульсов опорной частоты поступают на счетчик импульсов 4 импУльсы с частотой ОРвх В счетчике...

Номер патента: 744907

Опубликовано: 30.06.1980

Авторы: Алисейко, Багацкий, Бармин, Булгаков, Ольховский, Смеляков

МПК: H03B 19/10

Метки: генератор, цифро-аналоговый

...деления которого устанавливаетсяравным К . Второй импульс с делителя 20частоты 2 закрывает доступ импульсамчастоты 1 в делитель частоты 3. Такимобразом, в делителе частоты 3 осуществлено деление числа импульсов М частотой о, поступивших на вход делителя 3, 25на К, Остаток д о от деления М на кзаписанный в делителе частоты 3, а также величина К переносятся в регистрыцифрового устройства деления 5. Первыйимпульс с выхода умножителя частоты 4(фиг, 2 в) без задержки поступает на реверсивный счетчик 7, код с последнегопоступает на преобразователь код-аналог8, после чего сигнал усиливается, и навыходе устройства получаем первую ступень выходного сигнала (фиг,2 г) Одновременно первый импульс с выходаумножителя частоты 4, поступая на...

Номер патента: 746860

Опубликовано: 05.07.1980

Авторы: Алексеев, Каштанов, Родионов

МПК: H03B 25/00

Метки: формирователь

...: периодическое напряПериод повторения выходного напря- жение, период повторения (частота) кожения генератора 2 много "больше нерио- торого соответствует значению постоянда повторения выходного напряжения НОБУО напряжения на выходе блока 1 упгенератора 3, На выходе элемента 7 срав- равления, а форма соответствует форме,кения формируется напряжение логичес заданной напряжению генератора 6.кого сигнала, значение которого измеЫМетсяв моментывремени, соответствую- условия точного соответствия формыщие равенству напряженИ генераторов 2 напряжения на выходе устройства и выи 3, Значение"г 1 огическоМ см 7 налР соот- ходе генератора 6 следущие:25" вествует знаку разности и напряжений. . спектр напряжения заданной формыВ моменты положительных...

Номер патента: 748795

Опубликовано: 15.07.1980

Автор: Корищ

МПК: H03B 11/00

Метки: радиоимпульсов, формирования

...12.Устройство работает следуюшим бо.разом.До поступления управлякеего ви деоимпульса конденсаторы 2 и 3 раэ.жены, а на конденсаторе б имеетсянекоторый заряди соответственноразность потенциалов - постояннаясоставляюшаянапряжения, полярностькоторого указана на фиг, 1 знаками(фиг, 2) начинается заряд конденсатора 2 и рост коллекторного напряжениятранзистора 1 (фиг. 4) . Происходиттакже заряд конденсатора 3, и по мере роста напряжения на конденсаторе3 увеличивается ток через катушку 4индуктивности (фиг. 3) . В момент1 (фиг. 3) напряжения на коллектореи базе транзистора 1 достигают величины, при которой транзистор 1 отпирается, При этом возникает ток разряда конденсатора б. Конденсатор 6разряжается по цепи: обкладка + ",транзистор 1 -...

Номер патента: 748796

Опубликовано: 15.07.1980

Авторы: Давыдов, Малинский

МПК: H03B 19/10

Метки: импульсов, следования, умножитель, частоты

...формирователя 1 нормированные импульсы поступают на вхоа блока 2 управления и генератора 3. Генератор 3 срабатывает и формирует прямоугольный импульс, который поступает иа вход пересчетного блока 4. Блок 4 срабатываети формирует прямоугольный импульс, который поступает на вхоа блока 2 и гене-ратора 3, позволяя ему работать в автоколебательном режиме. По окончании импульса на выходе блока 4 происходитсрыв автоколебаний генератора 3. Длительность импульса на выходе блока 4определяется коэффициентом пересчета 4самого блока 4 и периодом автоколебаний генератора 3, Период автоколебанийгенератора 3 и, следовательно, периодумноженной частоты зааается управляпщим напряжением, которое формируетсяна выходе преобразователя 9,Система...

Номер патента: 752751

Опубликовано: 30.07.1980

Авторы: Манцевич, Рыжов, Юрков

МПК: H03B 7/12

Метки: радиоимпульсов, формирования

...5 и 6 ШИМ-аналог-ШИМ, два блока 7 и 8 совпадения, сумматор 9, усилитель-ограничитель 10, синхронизатор 11 при этом первый выход модулятора 1 соединен со входом синхронизатора 11, первый и второй выходы которого соединены соответственно с первыми входами синхронизации преобразователей 5 и 6 ШИМ-аналог-ШИМ; второй выход модулятора соединен со входом блока 450 разделения каналов, первый и второй выходы которого соединены соответственцо со вторыми входами преобразователей 5 и 6 ШИМ-аналог-ШИМ соединены со входами блоков 7 и 8 совпадения, выходы55 которых соединены со входами сумматора 9, при этом выход сумматора 9 соединен с первым входом интегратора 2 и через усилитель - ограничитель 10 - со 1 фвторым входом интегратора 2,...

Номер патента: 758472

Опубликовано: 23.08.1980

Авторы: Васецкий, Марьяновский

МПК: H03B 5/32

Метки: генератор, кварцевый

...ориентации в пьезоэлемента может быть выражена через оптимальную ТЧХ и член, линейно зависящий от температуры.5Построение управляющего на,пряжения 0 существейно упрощается. Для этого достаточно один раз с помощью Функционального преобразователя 10 осуществить вполне опре О деленное преобразование линейной функции (7) в квадратную и кубическую, используя известные коэффициенты ТКЧ разложения оптимальной ТЧХ для угла среза = 35 о 07.15Ьо,ом = -0 г 5 10соопт = 108,831 10Окойчательно на выходе сумматора 14.20ОЯ=ОД 4+К (1-Ь )-0,5 40 -Ъ ) +Л 08831 ЛО (С-ВЦ(ЛЪ)С выхода сумматора 14 напряжение О(с) поступает на устройство 16 управления током нагрева. В результате температура нагревателя 15 и кварцевого резонатора 3 будет изменяться в...

Номер патента: 758473

Опубликовано: 23.08.1980

Автор: Хацкелевич

МПК: H03B 19/00

Метки: умножитель, частоты

...третьеговходного импульса. После прихода третьеговходного импульса работа схемы повторяется.50Формирователь сброса 11, элемент 9 задержки, ключ 7 и суммирующий счетчик 13, управляемые сигналы с инверсного выхода управля.ющего триггера 5 работают аналогично описанному выше, но их работа сдвинута по временина один период между входными импульсамиотносительно работы формирователя сброса 10,0" вх Период выходного сигнала и его частота будут соответственно равныа,кТ3вых 1Евыхвых частота входного сигналана входе 19;частота выходного сигналана выходе 20;опорная частота генератора 1;коэффициенты деления делителей частоты 2 и 3;число в суммирующих счетчиках 12 и 13 где Е вых К и Кг Коэффициент умножения К будет равен вых 1 К,0 КЕвх К 2 0К 2...

Номер патента: 758474

Опубликовано: 23.08.1980

Автор: Кондратов

МПК: H03B 19/00

Метки: умножитель, частоты

...ИЛИ 17, 19 и 21 соответственно науправляющие входы автоматических переключателей 14 и 15, и ключа 12, При этом автоматический переключатель 14 и ключ 2 устацав.ливаются в положение, указанное на фиг. 1,а автоматический переключатель 15 переводится в положение, противоположное укаэанномуна фиг, 1, В результате ца первый и второйвходы компаратора 9 поступают соответсгвешгп758474 5гармонические колебания О,б,(т) и О(т) (см. фиг. 2, к). В моменты равенства их мгно. венных значений (фиг. 2, а - моменты времени тэ и т, соответствующие точкам 3 и 9) на выходе компаратора 9 формируются короткие импульсы (см. фиг. 2, ра которые переводят триггер 10 в единичное .остояние (см. фиг. 2, х), а в кольцевой счетчик 8 добавляется четвертый (в...

Номер патента: 764097

Опубликовано: 15.09.1980

Авторы: Булгаков, Еремин, Стоянов, Сухоруков, Хорошунов

МПК: H03B 5/36

Метки: генератор, мдп-интегральных, подложки, смещения, схемах

...1, диффе1 о зо ральной шины В устройстве по второму варианту делитель напряжения образован конденсаторами 13 и 14, средние выводы которых соединены с затвором транзистора 10 и со вторымвходом дифференциального усилителя 2:ЗО Второй вывод конденсатора 12 соединен-с истоком транзистора 10 и с шиной нулевогопотенциала 11. Второй вывод конденсатора 13 подключен к затвору транзистора 9и к выходу кольцевого генератора 3,В остальном конструкция генераторапо этому варианту та же, что и по первомуварианту.Предлагаемый генератор напряженияработает следующим образом,45 зо 53 ренциального усилителя 2, кольцевого генератора 3, формирователя напряжения 4 и блока 5 формирования напряжения сме. щения подложки.В первом варианте выполнения...

Номер патента: 765982

Опубликовано: 23.09.1980

Авторы: Григорьев, Крутчинский

МПК: H03B 5/26

Метки: генератор

...сдвиг, обус ловленный ограниченностью полосы про.пускания.Частота генерации предложенного ЯС-генератора определяется выражением 20 4 (Кгде Ф. С - постоянные времени НС-эве 2 3ньев 2 и 3;18 К 9 - сопротивление резисторов8 и 9.Коэффициент стабильности частоты, характеризущей влИяние дополнительных фазовых сдвигов Ь 9 операционного усилителя 1 (йз-за ограниченности полосы пропускания) на относительную нестабильность частоты дш , при ИВ=В 9 равен35 где д - коэффициент усиления операционного усилителя 1 без обратныхсвязей.При Т-С:Сдля коэффициента Кполучаем откуда следует, что в предложенномВС-генераторе коэффициент стабильнос Оти частоты в 9 раз больше, чем в РСгенераторе-прототипе, для которогоК ",и,т 9Степень подавления...

Номер патента: 765983

Опубликовано: 23.09.1980

Авторы: Лебедев, Попов, Тарасов

МПК: H03B 19/12

Метки: генератор, инфранизкой, колебаний, синусоидальных, частоты

...ренерсинного счетчика,2 и узел логических элементов И-ИЛИ 4 обеспечивают такое прохождение импульсов на вход реверсивного счетчика 5 и на вход реверсивного счетчика 11, при котором цифро-аналоговый преобразователи 7 и 12, в качестве которых используются преобразователи код-напряжение, производят первую четверть возрастающей части синусоиды. Реверсинные счетчики 5 и 11 в это время работают в режиме "сложение". По окончании формирования первой четверти периода выходного сигнала блок управления 3 переключает реверсивный счетчик 2 на вычитание", и последовательность импульсов на входе реверсивного счетчика 5 и реверсивного счетчика 11 повторяется в обратном порядке. Режим работы реверсынных счетчиков 5 и 11 в этом интервале не...

Номер патента: 767938

Опубликовано: 30.09.1980

Авторы: Дмитриков, Титов

МПК: H03B 11/10

Метки: гармонических, генератор, ключевой, колебаний

...вторичной обмотки, включенной последовательно с соответствующим шунтирующим обратным диодом 11 - 18, напряжение, прикладываемое к общей нагрузке 27, имеет знакопеременную ступенчатую форму с равными амплитудами ступеней (фиг. 2 к), в отличие от случая, когда дополнительные вторичные обмотки входных импульсных трансформаторов 19 - 26 отсутствуют (фиг. 2 и).Протекание тока через элементы четырехплечих мостов 1 и 2 генератора показано на фиг. 2 л, м.При протекании тока через активные элементы можно выделить два основных этапа.В течение первого этапа (интервал времени 1 1 - 1) для четырехплечего мосТа 1 и интервал времени 1 с - 1, для четырехплечего моста 2 - фиг, 2 и, к) ток протекает через соответствующие два транзистора 3 и...

Номер патента: 769700

Опубликовано: 07.10.1980

Авторы: Моргунов, Шакурский, Юдин

МПК: H03B 21/02

Метки: генератор, трехчастотный

...напряжений на выходах усилителей 2 ц 4 вызывает резкое возрастание коэффициента передачи смесителя 3.На его выходе появляется переменное напряжение, которое поступает на в од авто- генератора 6. Таким образом происходит замыкание всех петель обратной связи и, благодаря наличию эффекта затягивания и синхронизации, генерация трех частот 30 прц выполнении следующих условий: ртеже представлена структурная еская схема трехчастотного генера769700 Формула изобретения Составитель О. Кабарихо Техред В. Серикова Корректор О. Гусева Редактор В. Смирягина Заказ 2256/14 Изд.514 Тираж 995 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д 4/5 Типография, пр. Сапунова, 2 3Л+Л=-Л...

Номер патента: 771780

Опубликовано: 15.10.1980

Автор: Ивенский

МПК: H03B 7/08

Метки: вентилях, генератор, управляемых

...икоммутирующих дросселей, через которые эаьыкается цепь тока после отпирания соответствующих тиристоров.Как следует.из таблицы, в интервалах одновременной проводимости вентилей разных ячеек цепь тока 5 заьыкается через два последовательно соединенных дополнительных конденсатора (31-33, либо 31-32, либо 33-32), тогда как в интервалах проводимости вентилей только одной ячейки цепь тока замыкается через конденсатор ячейки (28, 29,30) . Однако поскольку емкость дополнительных конденсаторов вдвое превышает емкость конденсаторов инверторных ячеек, то результирующая емкость кон туров тока во всех интервалах проводимости вентилей оказывается одинаковой, Индуктивность контуров тока тоже одинакова, и поэтому все импульсы входного тока...

Номер патента: 771781

Опубликовано: 15.10.1980

Авторы: Горбаш, Коренной, Малько, Науменко, Силюк

МПК: H03B 19/14

Метки: умножитель, частоты

...ра 2 преобразуется в напряжение О1 ф пропорциональное Т 1,кгде М - коэффициент пропорциональности.Это напряжение резистивным делителем напряжения 3 ослабляется в М раз с помощью переключателя 4, подается на вход порогового устройства б. На другой вход порогового устройства поступает напряжение интегрирующего усилителя 9 с постоянной интегрированияГ НС ОЕСОГ пропорциональное времени интегрирования с.При равенстве напряжений делителя и интегратора на выходе порогового устройства изменяется полярность выходного напряжения. Если из этого напряжения с помощью Формирующего блока 7 формировать короткие импульсы напряжения и на время их длительности сФ открывать ключ 8, то конденсатор цепи обратной связи усилителя 9 разряжается, после чего...

Номер патента: 771782

Опубликовано: 15.10.1980

Автор: Гущин

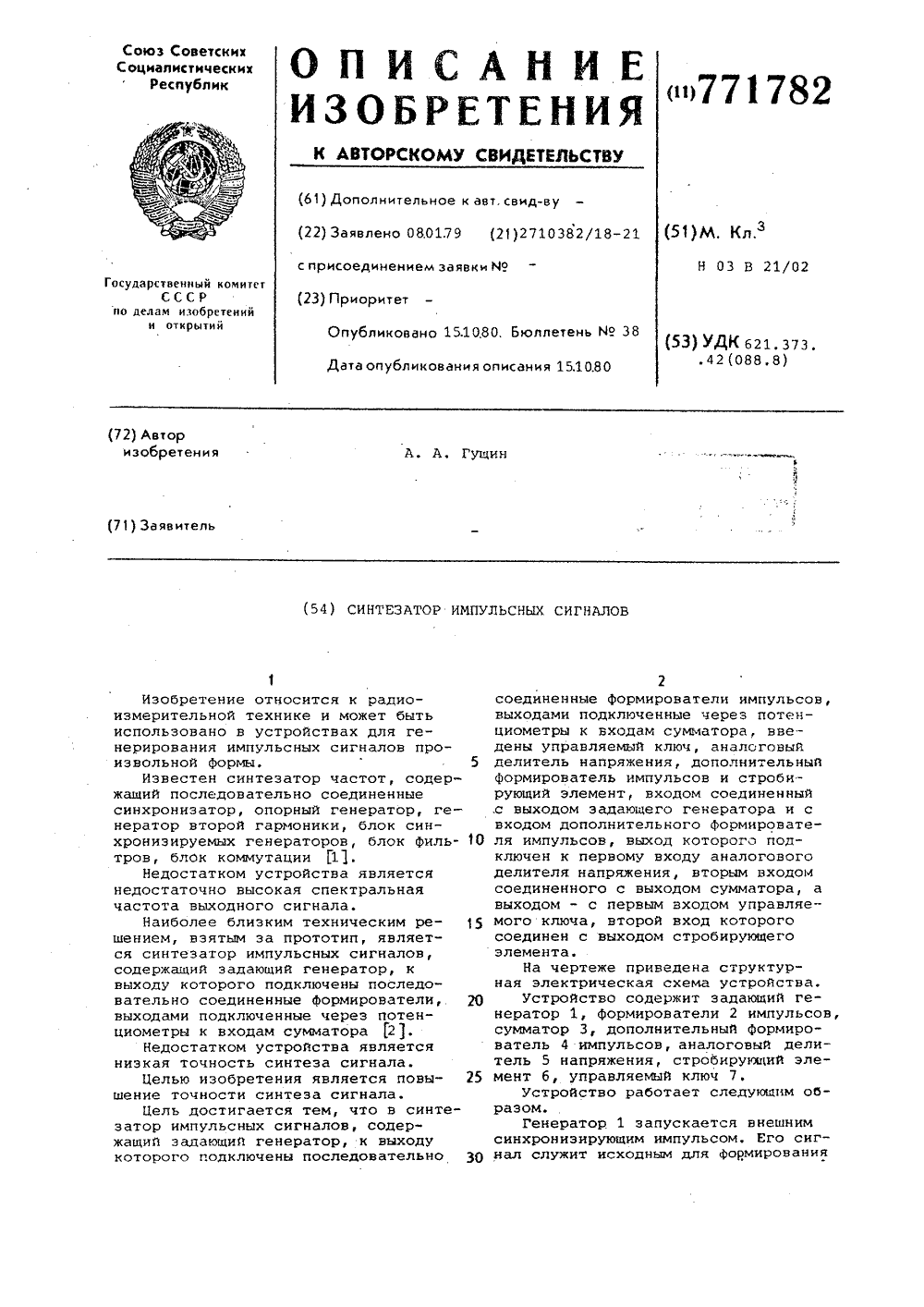

МПК: H03B 21/02

Метки: импульсных, сигналов, синтезатор

...Формирователь 4 импульсов, аналоговый делитель 5 напряжения, стробирующий элемент б, управляемый ключ 7.Устройство работает следующим образом.Генератор 1 запускается внешним синхронизирующим импульсом. Его сигнал служит исходным для формирования771782 Формула изобретения Составитель А. ГорбачевТехредН.Ковалева ректор М. Демчик ктор Т ико 995 комитета Си открытийкая наб., д исное лиал ППП "Патент", г. Ужгород, ул. Проектная, 4 функций Ь ( 1 )екоторое осуществляется цепью из каскадного соединения формирователей 2.С выходов формирователей в порядке возрастания их номера снимаются соответствующие сигналы в виде функций ( ( ) е- К= 0,1,2, (И), где й - число каскадов, которые через потенциометры, задающие требуемые значения...

Номер патента: 773903

Опубликовано: 23.10.1980

Авторы: Иванченко, Самойленко

МПК: H03B 5/32

Метки: генератор, кварцевый, транзисторах, управляемый, частоте

...раз большей, чем конденсатора 6, из менением емкости конденсатора 6 можно регулировать величину Фазового компонента. При этом величина нагруженной добротности кварцевого резонатора 5 изменяется незначительно, так как определяется в этом случае в основном вели".иной входного сопротивления усилительного каскада 1 и сопротивлением конденсатора 7 для тока с частотой, равной частоте генерации. Поэтому уровень гармонического компонента при любых значениях реактивного сопротивления элемента 4 будет изменяться незначительно, При выполнении соотношения Х )Х 4, где Х 6 - сопротивление конденсатора 6 на частоте ЗО генерации; Х 4 - сопротивление элемента 4 управлейия частотой на частоте генерации, величина Фазового компонента зависит лишь от емкости...

Номер патента: 773904

Опубликовано: 23.10.1980

Авторы: Захаров, Мартынов, Панкин, Цыпин

МПК: H03B 21/02

Метки: синтезатор, частот

...где 1 = 1,2 и. Причем, быстродействие управляемых делителей б частоты определяется выбором элементной базы, а получение переменного коэффициента деления щ приводит к расширению возможностей синтеза как по частоте, так и по фазе.Блок 4 задания времени установки фазы и кода частоты служит для фор мирования"кодов, управляющих выходными частотами щ 1;:ю 1 смены этих кодов в определенные моменты времени, синхронизируемые общим генератором 1, а также для задания времени 8 началь ной установки фаз выходных сигналов. Программа работы блока 4 задания времени установки фазы и кода частоты может быть задана каким-либо внешним устройством или непосредственно заложена внутри самого блока 4.Коды, управляющие выходными частотами, поступают на блок 3...

Номер патента: 777797

Опубликовано: 07.11.1980

Авторы: Бондарев, Томашко

МПК: H03B 19/14

Метки: гармоник, генератор

...работает следующим образом.Напряжение умножаемой частоты /0 поступает на вход регулируемого по усиле нию усилителя входного сигнала и далеена умножитель 2 частоты на полупроводниковом диоде.Умножитель 2 частоты связан с высокодобротной резонансной системой 5, выделя ющей нужную гармонику колебания с частотой и/0. Резонансная система 5 перестраивается на нужную гармонику устройством перестройки 6. Постоянная составляющая тока умножителя 2 частоты проходит через высокочастотный дроссель 3 и создает падение напряжения на резисторе 4. Это напряжение в блоке 7 сравнения сравнивается с эталонным напряжением источника 8 опорного напряжения. ЭталонЗ 0 ное напряжение источника 8 переключает"М 777797 Формула изобретения Составитель Е....

Номер патента: 777798

Опубликовано: 07.11.1980

Авторы: Аграновский, Боброва, Киселев, Снегурова, Филиппова

МПК: H03B 29/00

Метки: генератор, непрерывного, процесса, распределения, регулируемой, случайного, функцией

...хПрактичесКи преобразователь 9 играеть интерполятора, так как он обеспечит формирование непрерывного процесса.личина х, поступает на компаратор 1, вь определяется функция о (х" /х,") качестве х" ,берется величина х,= х,", е. предполагается, что величина х, = х, еет функцию распределения и(х), и в исимости от величины х, определяется/х," ), Вновь повторяется формироваслучайной величины, и величина х"дается на преобразователь 9 для интерляции.Таким образом, на выходе устройства бунепрерывный стационарный случайныйпроцесс (1), имеющий двумерную функцию распределения ы(хь х) для случая, когда распределение со(х) измеряется в любой момент времени, а т=1 - 1 фикси ровано.Данное устройство имеет то преимущество перед существующими, что...

Номер патента: 780147

Опубликовано: 15.11.1980

Автор: Кондратов

МПК: H03B 19/10

Метки: умножитель, частоты

...1 и 2, сумматора 3 и вычитателя 4.В первом фазовращателе 1 и исходное колебание вносится дополнительный фазовый сдвиг, например, 60 ф или 90 . Сдвинутые по фазе колебания сум-. мируют и вычитают, соответственно, в сумматоре 3 и вычитателе 4. Исходное колебание дополнительно инвертируют по фазе на 180 о во втором Фазовращателе 2. Затем исходное колебание, выходные напряжения второго фазовращателя 2, сумматора 3 и вычитателя 4 сравнивают попарно между собой в определенной последовательности с помощью компараторов 5-10 напряжения. В моменты равенства мгновенных значений амплитуд сравниваемых колебаний на выходах компараторов 5-.10 напряже ния формируются короткие импульсы, поступающие через элемент ИЛИ 11 на счетный вход триггера 12,...

Номер патента: 780148

Опубликовано: 15.11.1980

Авторы: Нефедов, Свистов

МПК: H03B 19/14

Метки: умножитель, частоты

...представлена структурная электрическая схема описываемогоумножителячастоты.Данный умножитель частоты содержит генератор 1 исходных колебаний,и каналов, каждый из которых состоитиз фазовращателя 2 и ограничителя 3с регулируемым порогом ограниченияамплитудный детектор 4, буферный каскад 5 и сумматор б,Описываемый умножитель частоты работает следующим образом.Синусоидальные колебания исходнойчастоты поступают с генератора 1 нафазовращатели 2. Сдвинутые по фазотносительно друг друга на угол Ф=.(где и - число каналов) сигнаЛы поступают на ограничители 3 с регулируемым порогом ограничения, опорноенапряжение для которых вырабатывается из колебаний исходной частоты спомощью амплитудного детектора 4 и780148 формула изобретения Составитель...

Номер патента: 780149

Опубликовано: 15.11.1980

Автор: Волков

МПК: H03B 21/00

Метки: биениях, генератор, инфранизких, частот

...6, третий триггер 7,второй балансный модулятор 8, второйфильтр нижних частот 9, четвертыйтриггер 10 и избирательный усилитель11,Короткие импульсы постоянной частоты 2 Г, генерируемые генерато -ром 1, запускают (по счс:Ному %,71780149 Составитель Г. ЗахарченкоПрусова Техред К,Гаврон Корректор А. Гриценк акто Заказ 9342/ Тираж 995 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаушПодписноомитета СССРоткрытийая наб., д. 4 е илиал ППП "Патентф, г. Ужгород, ул. Проектн триггер 2, который формирует П-импульсы равйой скважности с частотойповторения Гр, Из этой импульснойпоследовательности, с помощью изби:. рательного усилителя 11 выделяетсясигнал основной гармоники, которыйзатем подается одновременно на,сигнальные входы...

Номер патента: 780150

Опубликовано: 15.11.1980

Авторы: Мартышевский, Соколов

МПК: H03B 29/00

Метки: генератор, импульсный, шумовой

...ключе 3 для случая,когда полосовой фильтр 4 настроен начастоту У = Г .На фиг. 2 в - то же, но для случая,когда полосовой Фильтр 4 настроен начастоту Гпф = Г .Затем ключ 3 замыкается, Для того,чтобы при этом выходное сопротивлениегенератора не изменялось и используется невзаимный элемент 5, в качест, ве которого в диапазоне высоких исверхвысоких частот может быть применен вентиль или циркулятор. Шумовойсигнал, который после замыкания ключа поступает на выход, определяется40 шумами генерируемыми невзаимным элементом 5 в сторону полосового фильтра 4.Составляющие спектра этого шума,которые лежат в полосе пропусканияФильтра 4, поступают на выход генератора после отражения от ключа 3, аостальные - после отражения от входаполосового...

Номер патента: 785943

Опубликовано: 07.12.1980

Авторы: Богданов, Корецкий, Усачев, Шлянкевич

МПК: H03B 21/02

Метки: синтезатор, частот

...9 поступают одинаковые частоты: одна частота - с выхода ДПКД 2 через цифровой умножитель8, где она умножается на 2 , и равнаяк1,(М2", а вторая - с выхода ДФКД 5,равная т,(М 2", где 1=1, 2, 3,т. е, на входы цифрового компаратора9 поступают последовательности импульсов с частотами 1 М 2" и 1 1 М 2 К.Поскольку поступающие в режимесинхронизма на входы цифрового компаратора 9 последовательности импульсов равны по частоте и распределениеимпульсов в них равномерное, то меж- .ду двумя импульсами одной последовательности проходит только один импульс другой последовательности,т, е. они чередуются во времени. Вэтом случае на выходе цифрового компаратора 9 нет разностных импульсов 4 Ои счетчик 10 сохраняет свое состояниебез...
