Генератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1337986
Авторы: Гоняев, Коломойцев, Самойлов, Соколовский

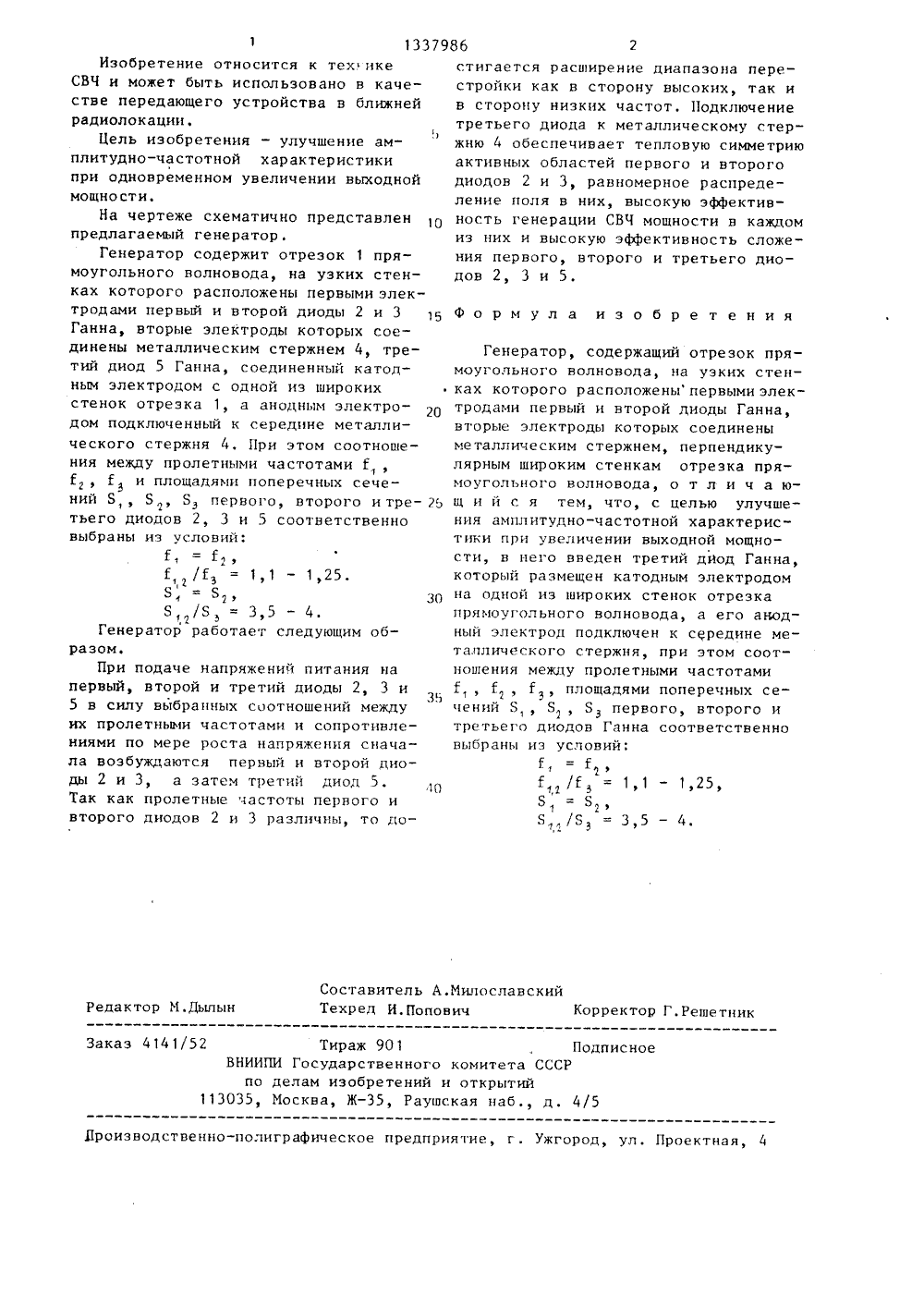

Текст
СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 80133798 51)4 Н 03 В ОПИСАНИЕ ИЗОБРЕТЕНИЯ СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Институт технической механикиАН УССР(56) Патент США Мф 3510801,кл. Н 03 В 7/14, 1970.Авторское свидетельство СССРМф 566297, кл. Н 03 В 7/14, 1977.(57) Изобретение относится к техникеСВЧ и обеспечивает улучшение амплитудно-частотной х-ки при одновременном увеличении выходной мощности. Генератор представляет собой отрезокпрямоугольного волновода (ОПВ) 1,внутри которого расположены диоды 2,3 и 5 Ганна, Диоды 2 и 3 одними элек"тродами располагаются на узких стенках ОПВ 1, а другими соединены с помощью металлического стержня 4. Диод5 соединен катодным электродом с одной иэ широких стенок ОПВ 1, а анодным электродом - с серединой металлического стержня 4Соотношения междупролетными частотами и площадями поперечных сечений диодов 2, 3 и 5 Ганна выбраны иэ определенных условий.За счет этого при подаче напряженияпитания на диоды сначала возбуждаютсядиоды 2 и 3, а затем диод 5. Подключение диода 5 к металлическому стержню 4 обеспечивает тепловую симметриюактивных областей диодов 2 и 3, равномерное распределение поля и высокуюэффективность генерации СВЧ-мощностив них. Введен диод 5 Ганна. 1 ил,1337986 Формула изобретения Составитель А.Милославский Техред И,Попович Корректор Г.Решетник Редактор М.Дылын Заказ 414 1/52 Тираж 901 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д . 4/5 Дроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к техике СВЧ и может быть использовано в качестве передающего устройства в ближней радиолокации.Цель изобретения - улучшение амплитудно-частотной характеристики при одновременном увеличении выходной мощности,На чертеже схематично представлен предлагаемый генератор.Генератор содержит отрезок 1 прямоугольного волновода, на узких стенках которого расположены первыми электродами первый и второй диоды 2 и 3 1 Ганна, вторые электроды которых соединены металлическим стержнем 4, третий диод 5 Ганна, соединенный катодным электродом с одной из широких стенок отрезка 1, а анодным электродом подключенный к середине металлического стержня 4, При этом соотношения между пролетными частотамии площадями поперечных сечений Б Б , Б первого, второго и тре В тьего диодов 2, 3 и 5 соответственно выбраны из условий:3 фг, /гЯ= Б 30П,=3,5-4.Генератор работает следующим образом.При подаче напряжений питания на первый, второй и третий диоды 2, 3 и 5 в силу выбранных соотношений между их пролетными частотами и сопротивлениями по мере роста напряжения сначала возбуждаются первый и второй диоды 2 и 3, а затем третий диод 5. Так как пролетные частоты первого и второго диодов 2 и 3 различны, то достигается расширение диапазона перестройки как в сторону высоких, так и в сторону низких частот. 11 одключение третьего диода к металлическому стержню 4 обеспечивает тепловую симметрию активных областей первого и второго диодов 2 и 3, равномерное распределение поля в них, высокую эффективность генерации СВЧ мощности в каждом из них и высокую эффективность сложения первого, второго и третьего диодов 2, 3 и 5. Генератор, содержащий отрезок прямоугольного волновода, на узких стенках которого расположеныпервыми электродами первый и второй диоды Ганна, вторые электроды которых соединены металлическим стержнем, перпендикулярным широким стенкам отрезка прямоугольного волновода, о т л и ч а ющ и й с я тем, что, с целью улучшения амплитудно-частотной характеристики при увеличении выходной мощности, в него введен третий дйод Ганна,который размещен катодным электродом на одной из широких стенок отрезка прямоугольного волновода, а его анодный электрод подключен к середине металлического стержня, при этом соотношения между пролетными частотамиГ, площадями поперечных сечений Б Б , Б первого, второго и третьего диодов Ганна соответственно выбраны из условий:Г /Г = 1,1 - 1,25,8 г8,П = 3,5 - 4.
СмотретьЗаявка
3963461, 22.07.1985
ИНСТИТУТ ТЕХНИЧЕСКОЙ МЕХАНИКИ АН УССР
СОКОЛОВСКИЙ ИВАН ИВАНОВИЧ, ГОНЯЕВ ГЕННАДИЙ СТЕПАНОВИЧ, КОЛОМОЙЦЕВ ВЛАДИМИР ФЕДОРОВИЧ, САМОЙЛОВ ВЛАДИМИР ИЛЬИЧ
МПК / Метки
МПК: H03B 7/14
Метки: генератор
Опубликовано: 15.09.1987
Код ссылки
<a href="https://patents.su/2-1337986-generator.html" target="_blank" rel="follow" title="База патентов СССР">Генератор</a>
