Груздев

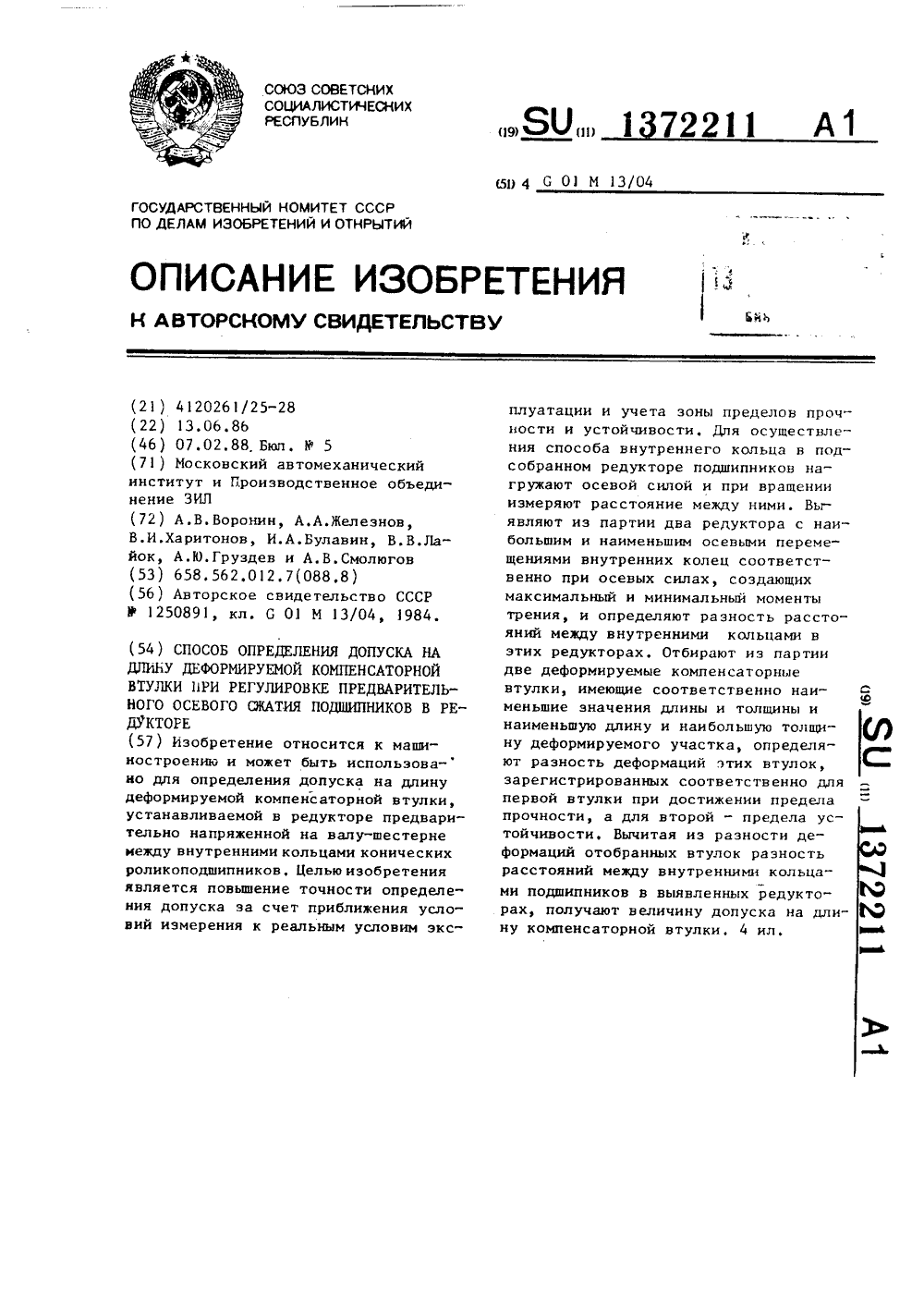

Номер патента: 1372211

Опубликовано: 07.02.1988

Авторы: Булавин, Воронин, Груздев, Железнов, Лайок, Смолюгов, Харитонов

МПК: G01M 13/04

Метки: втулки, деформируемой, длину, допуска, компенсаторной, осевого, подшипников, предварительного, регулировке, редукторе, сжатия

...при 15 нагружении; на фиг.З - компенсаторная втулка; на фиг.4 - график зависимости деформации втулки от осевого усилия,Схема редуктора содержит корпус 1, 20 запрессованные в нем наружные кольца 2 и 3 подшипников, вал-шестерню 4, установленные на нем внутренние кольца 5 и 6. При окончательной сборке на валу-шестерне 4 и между кольцами 5 и 6 размещают компенсаторную втулку 7, а на хвостовик 8 устанавливают фланец 9 и навинчивают с определенным крутящим моментом гайку 10.Способ осуществляют следующим об 1 - ЬЬ - АЬ где ЬЬ разность деформаций отобранных втулок; деформация втулки, имеющей наименьшие значения длины и толщины деформированного участка,при достижении предела прочности;деформация втулки,имеющей наименьшее значение длины и...

Номер патента: 1370309

Опубликовано: 30.01.1988

Автор: Груздев

МПК: F04D 15/02, F04D 29/04

Метки: вала, осевых, разгрузки, сил

...к упругому отгибу разгрузоч ного диска 2 без контакта его с пятой 4, что обеспечивает гашение возможньгх гидроударов.Перетекающая из полости 10 в торцовую дросселирующую щель 8 и далее на слив жидкость, а также жидкость из кольцевой камеры 6 дросселируется в образовавшемся зазоре между пятой 4 и разгрузочным диском 2, поглощая энергию увеличивающегося давления, и обеспечивая возможность увеличения изгиба радиального участка 5 пяты 4 до величины, ограничиваемой только его собственной упругостью.Таким образом, широкий диапазон 45 изменения конфуэорности торцовой дросселирующей щели 8, а следовательно, степени использования поверхности разгрузочного диска 2 и его уравновешивающей силы обеспечивает уравно вешивание переменной осевой силы...

Номер патента: 1368222

Опубликовано: 23.01.1988

Авторы: Борисов, Груздев, Гулюкин, Дроздов, Корытько, Пилипчук, Полин, Смирнов, Укладов, Шарахин

МПК: B62D 63/02

Метки: самоходное, средство, транспортное

...электромеханическое транспортное средство 1 содержит раму 2, с которой при помощи шарниров 30 с вертикальной осью 3 вращения сое- динены мотор"колеса 4. Каждое мотор- колесо 4 состоит из крестовины 5, на одной оси 6 которой установлены два опорных диска 7 с собственными электроприводами 8, каждый из которых состоит из двигателя 9 и силовой передачи 10. На второй оси 11 крестовины 5 установлены соосные вращательные кинематические пары 12, 40 жестко соединенные друг с другом и с осью 3 скобой 13. На каждой оси 3 установлен датчик 14 поворота мотор- колеса 4 относительно рамы 2 в горизонтальной плоскости.Мотор-колесо работает следующим образом.При подаче питания вращение от электродвигателей 9 через силовые передачи 10 передается...

Номер патента: 1362452

Опубликовано: 30.12.1987

Авторы: Гольбрайх, Груздев

МПК: A61B 17/00, A61B 17/56, A61C 7/00 ...

Метки: лечения, нижней, ретрогнатии

...Заказ 6331/3 Тираж 595 ПодписноеВНИИПИ Государственного комитета ССДРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,4/5 Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная, 4 Изобретение относится к медицине, а именно к хирургической стоматологии. Целью изобретения является уменьшение послеоперационных осложнений за счет того, что проводят сквозную косую остеотомию ветви и тела нижней челюсти за мнимую линию продолжения сосудисто-нервного пучка, затем линию остеотомии продолжают по" луовально параллельно ходу канала сосудисто-нервного пучка до уровня 5-6-х зубов в зависимости от требуемого удлинения тела челюсти от 10- 20 мм и заканчивают сквозной вертикальной остеотомией.Способ осуществляют...

Номер патента: 1360927

Опубликовано: 23.12.1987

Авторы: Груздев, Дегтярев, Хакимов, Харитонов

МПК: B23K 1/00

Метки: пайки, проходящим, током

...следующим образом.Тонколистовые детали 1 и 2 собирают внахлестку и прихватывают точечной сваркой. Припой 3 располагают у входа в паяльный зазор, Производят нагрев, для чего к свободным концам собранных деталейи 2 подводят напряжение с помощью контактных устройств. При прохождении электрического тока через изделие выделяется тепло. Поскольку в сварных точках 4 происходит резкое уменьшение проходного сечения, то с ростом электросопротивления именно на сварных точках выделяется основная тепловая энергия, что ведет к более быстрому нагреву деталей в области нахлестки, обеспечивающей плавление припоя, его затекание в зазор и формирование паяного соединения.Способ позволяет паять многосекционные изделия (фиг. 2), в которых даже при...

Номер патента: 965228

Опубликовано: 23.12.1987

Авторы: Груздев, Данильченко, Жильцов, Мирончик, Чаброва, Шукин

МПК: H01J 65/04

Метки: безэлектродная, высокочастотная, газоразрядная, лампа

...кислоты общей ФормулыСН(ССОК) С(СООК) СН(ССОК) , гдеЗф 2 Кфкоторые могут найти применение в качестве пластификаторов, отвердителейэпоксидных смол, а также в производстве полимерных материалов, смазочныхмасел, моющих композиций, лаков и клеев с ценными физико-химическими свойствами.Целью изобретения являетоя повышение выхода целевого продукта.Предлагаемый способ позволяет получать гексаэфиры 1 (К=СН или СН )35в одну стадию с высоким выходом (70853).П р и м е р 1. В бездиафрагменныйэлектролизер, снабженный железнымкатодом, платиновым анодом и магнитной мешалкой, помещают 50 мл абс. метанола, 10 г диметилового эфира малоновой кислоты, 2 г ЯаВги проводятэлектролиз при 45 , пропуская2,4 У/моль .исходного эфира малоновой 45кислоты. При...

Номер патента: 1355816

Опубликовано: 30.11.1987

Авторы: Васейко, Груздев, Земляков, Михалев, Полин, Сайкин

МПК: F16H 57/04

Метки: передач, планетарных, смазки

...7, представляющий собой постоянныймагнит, выполненный в виде диска с осевой намагниченностью. Вал 6 жестко соединен с водилом 4. На внутренних цилиндрических поверхностях центрального колеса 5, обращенных к валам 1 и 6, выполнены зубцы, концентрирующие магнитное поле в зазорах, Зазоры между валами 1 и 6 и картером магнитным возбудителем 7 и центральным колесом 2 с наружными зубьями заполнены магнитоактивной смазкой.Устройство для смазки планетарных передач работает следующим образом.Магнитный поток от магнитного воз " будителя 7 проходит через заполненный40 магнитоактивной смазкой зазор между колесом 2 и возбудителем, где разветвляется на два потока один из которых проходит через входной конец вала 1, зазор с центральное колесо 5...

Номер патента: 1350001

Опубликовано: 07.11.1987

Авторы: Васейко, Груздев, Полин, Укладов

МПК: B25J 11/00, B25J 17/00

Метки: манипулятора, подвижной, уравновешивания, части

...частью 7 манипулятора. Упругие элементы 8 механизма 3 компенсаии через шарниры 9 и 10 закреплены на осГовании 1 и каретке 2.Устройство работает следующим образом.В средней точке хода каретки 2, обозначеннойОо (фиг. 2 и 3), вес подвижной части 7 уравновешен усилием пружин 4, при этом упругие элементы 8 механизма 3 компеГсации расположены горизонтально и их сумяарная вертикальная составляющая равна О. Уравновешенность сис.гемы Определяется у 1)авнением СГ= Рпр.При ходе подвижной части 7 вниз (фиг. 2) каретка 2 перемещается вверх, растягивает пружины 4 и выводи упругие элементы 8 из горизонтально 0 НО,ГОжени 5. При этом суммарное усилие пружин 4 ХР п.превышает вес Ндвижных частей С и эта разГица компенсируется вертикальной составляющей...

Номер патента: 1348927

Опубликовано: 30.10.1987

Авторы: Груздев, Мирончик, Пастухов, Чаброва, Щукин

МПК: H01J 65/04

Метки: безэлектродная, высокочастотная, газоразрядная, лампа

...и и )сысоко )сто гно О и ро. ло,ьного ),( кгролгнитного но,я )снл три кол Ь и (6 л (+(,1( . ся Вь кчн(. ОГНЬи р(1 сря,) и инс ргноч г) 11 ри;Оч ГК 1 о сил ГН ния 5 р(си( 1(3(15 и.о.) ь Оси ко.Г)ы,(ч ир. л р, ко , Онр.1 л)Г гся н ивыч ноток )л. и1)и (1 ОВ( Ния 11 ри Онр(.1(л(ннои лии н с;и чинич; ьн)я лн(р)лр;Нки с 2 О новися Выии )Г чи( р(3 л ры исн;рния н ,1 н но О т, л(н) н 1. О н)рь 1 нос л н)к)с сонъ р) сря,1, и с,т 53 н) р( сонн(ныл,инин л и )6 1:)с и )" ).,5 5 ко 11 ри .1).,н ини. лОны (1111 ,1 1( О с) 1)(1 с) 51,(1, ( (,1(В;111 О, и л(н(р(3, ( ры лиНнО Окн) р,)ни,и нро нкнния кв)рн ВО с ( к.н ( си);т( я и13)ННОСО, НОСЛ О О 61, ГЬ (И( К ;),1, НИ К;и ( ч ( лыч л 1,1 и с;.Ннои сн( кр,),ной о 6 л;сти)кич о 6 рвсоч подво:(ил(ня...

Номер патента: 1346940

Опубликовано: 23.10.1987

Авторы: Груздев, Кунаков, Маевский, Рыбченко, Савченков, Черногоров

МПК: F28D 15/04

Метки: теплообменник

...змеевика 12.Корпус 1 теплообменника имеет фиксирующие углубления 11, аналогичные гибам змеевика 12, и так как разделительная плоскость не предназначена для нагрузки, он выполняет роль несущей конструкции, что улучшает технологичность изготовления теплообменника.Теплопередающая поверхность образуется из длинной трубы большого диаметра, предварительно сплющенной в валках, с внутренним зазором между стенками 5 - 1 О мм и согнутой в змеевик с вертикальными витками, что обеспечивает высокую компактность теплообменника. Зигза ообразные пластины 7 оребрения с выступами высотой 3 мм выполнены штамповкой с шагом 20 - 40 мм с целью турбулизации внешних потоков.Контакт между зигзагообразными пластинами 7 и наружными стенками плоских вертикальных...

Номер патента: 1344728

Опубликовано: 15.10.1987

Авторы: Груздев, Осипов

МПК: B66C 23/92

Метки: грузоподъемного, запрокидывания, крана, предотвращения, стрелы

...- повышение надежности устройства.На фиг, 1 изображено устройство, общий вид; на фиг. 2 - цилиндр с поршнем, общий вид.10 Устройство для предотвращения запрокидывания стрелы грузоподъемного крана содержит цилиндр 1, шарнирно закрепленный на основании 2 крана, Свободный конец штока 3 шарнирно закреплен на стреле 4 крана. Цилиндр 1 и шток 3 расположены под стрелой 4. В цилиндре 1 установлен ограничитель перемещения поршня 5, выполненный в виде разрезной втулки 6, части которой жестко скреплены друг с другом быстроразъемным соединением, 20 например, болтами 7. Внутренний диаметр втулки 6 выполнен меньшим внешнего диаметра поршня 5, выполненного со стороны втулки с направляющим конусом 8. Втулка 6 и цилиндр 1 выполнены с...

Номер патента: 1335427

Опубликовано: 07.09.1987

Авторы: Груздев, Каспер, Кузнецов, Маляренко, Сироткин, Филонов, Шамколович

МПК: B24B 13/02

Метки: криволинейных, поверхностей

...снизу от инструментального барабана 2. Инструментальный барабан 2 установлен на шариках 18, размещенных в направляющей канавке, выполненной на распределителе 8. На наружной поверхности распределителя 8 рабочей среды размещен сепаратор 19, содержащий шарики 20. Устройство работает следующим образом. Обрабатываемую деталь 17 приводят во вращение, после чего устройство подводят к поверхности детали до соприкосновения с ней рабочей поверхности инструмента 1. Одновременно с этим в полости 13 и 15 коробчатой формы распределителя 8 рабочей среды подается сжатый воздух, который через тангенциально расположенные в стенках верхней полости сопла попадает в кольцевую полость 5 ичструментального барабана 2, оказывая давление на инерционную...

Номер патента: 1335241

Опубликовано: 07.09.1987

Авторы: Груздев, Ершов, Пименов, Янчук

МПК: A22C 13/00

Метки: головка, колбасной, оболочки, формования

...3 оси 1,Привод ротора образован смонтированными на внутренней поверхностигильзы 11 и наружной поверхности ротора 8 магнитами 10 и 12, Отверстия2 оси 1 для подвода уплотнительнойжидкости соединены с зазорами 21 и 22между корпусом 4, ротором 8 и неподвижной осью 1. Регулировочные винты 25 служат для регулирования зазора 24.Головка работает следующим образом.После сборки головки в кольцевые зазоры 21 и 22 через отверстия 2 заливают глицерин, Уровень глицерина ограничивается уплотнительными кольцами 16 и 17. Формуемая масса через каналы 7 поступает в смесительную камеру 6, а из нее - в рабочий зазор 23 между втулкой 5 и ротором 8 и далее в зазор 24 между обечайкой 20 и наконечником 3 неподвижной оси 1, где происходит ориентация...

Номер патента: 1325288

Опубликовано: 23.07.1987

Авторы: Булавин, Воронин, Груздев, Смолюгов, Харитонов

МПК: G01B 5/06

Метки: компенсатора, редуктора, сборке, толщины

...нтаж ной суммарно 3рения к реальным путем обеспечения измерений с нагружением подшипников испытательной силой, соответствующей конкретным условиям взаимодействия этих подшипников с деталями, смонтированными в корпусе редуктора,Способ определения толщины компенсатора при сборке редуктора, заключающийся в том, что измеряют диаметры посадочной поверхности на валу-шестерне и отверстия сопрягаемого с ним внутреннего кольца подшипника, предназначенного для сборки редуктора, прикладывают к распорной втулке, 15 предназначенной для сборки редуктора, первую нормированную нагрузку и измеряют деформацию втулки, устанавливают на технологический вал корпус редуктора с запрессованными в нем наружными кольцами подшипников, а также внутренние...

Номер патента: 1319894

Опубликовано: 30.06.1987

Авторы: Груздев, Калюнов, Поручиков, Толстов

МПК: B02C 2/04

Метки: гирационной, дробилки, конусной, узел, эксцентриковый

...5 стакана 3.Сечение вала представляет собой овал с соотношением осей 0,92. Для унификации эксцентрикового узла, т. е. обеспечения возможности работы его на верхнем подвесе (фиг. 1) или нижней гидравлической опоре дробящего конуса (фиг. 2) торец 6 хвостовика вала дробящего конуса 2 выполнен 25 сферическим.В случае работы дробилки на нижней гидравлической опоре вал дробящего конуса 2 своим сферическим торцом 6 опирается на дно 7 стакана 3 через двухслойный подпятник 8. 30При работе дробилки с предлагаемым эксцентриковым узлом вал дробящего конуса 2 приводится в движение посредством зубчатой передачи 9, при этом самоустанавливающийся стакан 3 надежго фиксируется относительно вала 2 благодаря взаимодействию его овального отверстия 5 с...

Номер патента: 1318847

Опубликовано: 23.06.1987

Авторы: Воскресенский, Горбань, Груздев, Красовский

МПК: G01N 11/14

Метки: вискозиметру, измерительное, ротационному

...промьппленности,Цель изобретения:,. - повышение точности измерения реологических харак этеристикфФканалах прямоугольного се -чения с подвй 3 кйей .стенкой,На чертеже изображено предлагаемое устройства,,) .(УстройсгИУ состоит из внутреннегои внешнего цилиндров 1 и 2. Внешнийцилиндр 2 снабжен подвижной втупкой3, Цилиндр 2 и втулка 3 соединеныгайкой 4, Устройство содержит такжеобъемную перегородку 5, цилиндр 6 споршнем 7 и грузом 8, соединительныйштуцер 9,Подвижная втулка 3, торцовая частьцилиндра 2 и боковая поверхность цилиндра 1 образуют прямоугольный канал 10, поперечное сечейие которогохарактеризуется глубиной Н и ширинойШирину канала, а следовательно, иотношение Н/Ы можно изменять путемперемещения втулки 3 вдоль оси цилиндра 2...

Номер патента: 1312650

Опубликовано: 23.05.1987

Авторы: Груздев, Зимин, Карпов, Стопцов

МПК: H01B 17/26

Метки: ввод, герметичный

...пропускаются в проходные отверстия направляюгцей решетки 8. Решетка 8 опускается в корпус 1 на слой герметизирующего соста ва. Между решеткам и 6 и 8 жилы 4 проходят с небольшой слабиной или запасом по длине. Направляющая решетка 8 вращением смещается относительно решетки 6, а небольшая слабина или запас по длине позволяет при вращении решетки 8 принять жилам 4 положение между решетками 6 и 8 в их плоскости. На направляющую решетку 8 наливается слой герметизирующего состава толщиной примерно 1 см. Жилы 4 в экране пропускаются через втулки 7 следующей прочностной решетки 6. Решетка 6 опускается на слой 9 герметика так, что между решетками 6 и 8 жилы проходят с небольшой слабиной или запасом по длине. Репетка 6 вращением смещается...

Номер патента: 1308555

Опубликовано: 07.05.1987

Авторы: Груздев, Добровольский, Кульбицкая, Титов, Яременко

МПК: C01B 25/45

Метки: гидратированного, двойного, магния, титана, фосфата

...50 С, Выход продукта составляет10 г (100 ). Время, затрачиваемое на получение гидрата двойного фосфата титана и магния, со ставляет 40 ч. Продукт имеет состав 0,4 МяО Т 10 0,8 Р 20 5 Н 20. По известному способу выход продукта 957 продолжительность процесса 48 ч. 30Примеры 2-1,0 осуществления аналогичны по ходу операций примеру 1 и отличаются условиями процесса осаждения. В таблице представлены данные, полученные по примерам 2-10. Как видно иэ данных, представленных в таблице, при соблюдении соотношения М 80:Т 102,РО=(10-15):1:(13-20)образуется двойной фосфат постоянногосостава 0,4 МдО Т 102 0,8 РО 5 НО,Ниже предельных значений наблюдаетсяобразование продуктов с переменнымсоставом, которые представляют собойсмесь двойного фосфата и...

Номер патента: 1306708

Опубликовано: 30.04.1987

Авторы: Васейко, Груздев, Корытько, Полин

МПК: B25J 9/00

Метки: исполнительного, органа, позиционирования

...выходное звено 3 в заторможенном состоянии, т. е. выходное звено 3 должно оставаться неподвижным при воздействии случайных внешних сил.Устройство работает следующим образом.Г 1 еред началом вращения приводного барабана 6 в полости газостатических опор 2, 7 и 8 подается под давлением рабочий газ, который через капиллярные отверстия попадает в рабочий зазор соответственно между поверхностями газостатических опор 2 и выходного звена 3, газостатической части опоры 7 и рабочей поверхности приводного барабана 6, газостатической опоры 8 и 10 частью поверхности гибкой ленты 4, огибающей приводной барабан 6. Между перечисленными поверхностями создается пленка газа, находящегося при некотором повышенном давлении, исключающем...

Номер патента: 1305522

Опубликовано: 23.04.1987

Авторы: Бегян, Булавин, Вардашкин, Воронин, Груздев, Лосев, Харитонов

МПК: G01B 5/02

Метки: компенсаторов, редуктора, сборке, стенд, толщины

...цилиндров15 и 16 перемещают штоки 17 и 8 досоздания на крышках 19 и 20 заданного осевого усилия сжатия подшипников редуктора 2, перемещают привод11 до контакта с валом 12 и вращают 15его. От вала 12 через шестерню 34 иколесо 33 вращение передается навал 26, что обеспечивает самоустановку роликов 24 в подшипниковых опорах редуктора, Выключают привод 11, 20с помощью ползуна 31 подводят датчик32 к зубу конического колеса 33 иизмеряют величину бокового зазорамежду зубьями колеса 33 и шестерни34, В случае несоответствия измеренной величины заданному значению с помощью привода 35 перемещают каретку13 относительно жестко зафиксированного корпуса эталонного редуктора 2.Вместе с кареткой 13 перемещаются 30силовые цилиндры 15 и 16 и сжатыемежду...

Номер патента: 1294517

Опубликовано: 07.03.1987

Авторы: Груздев, Колобков, Нестеров, Попов, Пшеничников, Сорокин

МПК: B25J 1/02, B25J 18/00

Метки: манипулятор

...среды,гидросистему, а также систему автоматического регулирования (не показаны).Оси 15 силовых камер 5, проходящиечерез большие оси овалов, расположенысимметрично относительно продольной оси16 звена 1, и оболочки своими концами,проходящими через оси больших овалов,закреплены на опорных элементах 3 и 4 сравным шагом по окружности, лежащей вплоскости, перпендикулярной продольнойоси 16 звена, с центром, находящимся наэтой оси.Силовые камеры 5 выполнены в видеоболочки из армированного эластичного 5 10 15 20 25 30 35 40 45 50 55 материала, например прорезиненной ткани, имеющей нетянущееся волокно (корд), и расположены и поперек оси 15. Образующие 17 и 18 поверхности оболочки силовой камеры 5 имеют разную длину. В целом герметичная...

Номер патента: 1294367

Опубликовано: 07.03.1987

Авторы: Груздев, Косых, Лагунцов, Левин

МПК: B01D 13/00, B01D 53/22

Метки: газовых, разделения, смесей

...промежуточногокомпонента происходит в отборе ЛПК,то максимум концентрации промежуточного компонента находится между точ-.кой подачи питания и отбором ТПК.Более активными по отношению к промежуточному по проницаемости будут вданном, случае труднопроникакнцие компоненты, так как в качестве отбора,обогащенного промежуточным компонентом, используется непроникший черездополнительную мембрану поток.Оптимальное положение точки отбора на дополнительное разделение можно выбрать либо расчетным, либо экспериментальным путем.При этом происходит дополнительное разделение смеси, которое позволяет повысить концентрации компонентов газовой смеси во внешних потокахотбора, а также выделить промежуточные компоненты с более высокой концентрацией, чем в...

Номер патента: 1291839

Опубликовано: 23.02.1987

Авторы: Груздев, Губанова, Шпыгова

МПК: A61B 10/00, G01N 33/48

Метки: гистологического, желудочно-кишечного, препарата, приготовления, сети, сосудистой, тракта

...проводят шприцами типа "Жанеили Рекорд при периодическом взбалтывании раствора. Контрастный раствор вводят в чревную артерию и желудочно-селезеночную вену через рези 25новую канюлю, закрепленную в сосудепри помощи лигатуры. В качестве контрастного раствора применяют для введения в артерии раствор свинцовогосурика с глицерином и дистиллированной водой, для введения в вены -раствор сернокислого бария, также сглицерином и дистиллированной водой. Во избежание утечки растворалигатуру накладывают также на селеэе-З 5ночные сосуды у ворот селезенки, напеченочную артерию, на правую желудочнуюи желудочнодвенадцатиперстнуюартерии и вены. Окончание инъекцииопределяют по наполнению мелких сосудов Й анастомозов между ними вводимым...

Номер патента: 1281579

Опубликовано: 07.01.1987

Авторы: Гелета, Груздев, Добровольский, Доля, Загоруйко, Лебедева, Лобко, Травников, Тюстин, Усачев

МПК: C09C 1/36, C09C 3/06

Метки: двуокиси, модифицирования, пигментной, титана

...1,5 мас.Х ЯхОи Т 10 . Количество белой сажи 5,03. Вкрапленияотсутствуют. П р и м е р 4. Процесс ведут аналогично примеру 1, но сульфат алюми ния добавляют до рН 3, количество вкраплений 2 шт,П р и м е р 5. Процесс ведут аналогично примеру 1, но время перемешивания сокращено до 20 мин, количест во вкраплений 3 шт.П р и м е р 6. Процесс ведут аналогично примеру 1, но время перемешивания составляет 40 мин, количество вкраплений 1 шт.Показатель диспергируемости в вод но-.целлюлозной среде в соответствии с указанными примерами, характеризуемый по количеству вкраплений, определяется по ТУ 6-10-2009-85, соответствует количеству частиц размером более 0;1 мм.В таблице представлены данные по диспергируемости пигмента в водно- целлюлозной среде...

Номер патента: 1278165

Опубликовано: 23.12.1986

Авторы: Груздев, Хакимов, Харитонов, Юсупов

МПК: B23K 31/02

Метки: внутренними, каналами, пайки, профиля, сложного

...порошковым припоем 6, Поверхность припоя смачивают рас.тнором акриловой смолы, выполняющей роль органического связующего, После затвердевания верхнего слоя припоя 6 детали 2 и 3 собирают н приспособление и паяют. В процессе пайки акриловая смола испаряется и удаляется из печи, припой 6 расплавля ется и из канавок 5 затекает и паяльный зазор, причем капилпярные силы суммируются с силами подданлинания эа счет увеличения объема наполнителя 1 при фазовом превращении, После пайки наполнитель представляет из себя не связанные частицы окисла и легко удаляется иэ каналов продувкой сжатым воздухом.Способ позволяет расположить необходимый объем припоя н контакте с паяемыми поверхностями и фиксировать его перед пайкой возле зазора, а также...

Номер патента: 443196

Опубликовано: 07.12.1986

Авторы: Груздев, Дубнов, Рагутский, Сологубов, Старичнев, Харченко

МПК: F04B 1/07

Метки: насос, поршневой

...применения двухлинейного распределения, чувствительного к изменению расхода в нагнетательной линии, в эту линию встроен дроссель, а двухлинейный распределитель имеет40 подпружиненный затвор и две торцовые камеры управления, одна из которых сообщена с нагнетательной линией перед дросселем, а другая - за дросселем.45Лля снижения потерь давления на встроенном в нагнетательную линию дросселе при повышенной производительности насоса дроссель имеет подпружиненный затвор, служащий для изменения его проходного сечения при50 изменении расхода.Встроенный в нагнетательную линию дроссель образован отверстием в затворе двухлинейного распределителя и входящим в отверстие неподвижным профилированным выступом.В случае применения...

Номер патента: 1273595

Опубликовано: 30.11.1986

Авторы: Вавилов, Варваркин, Вишневецкий, Груздев, Кувшинов, Ладыгин, Макаров, Осокин, Рагутский, Смирницкий

МПК: E21D 23/16

Метки: крепью, механизированной

...переключение. Поступательное движение штока 21 сервоцилиндра 15 посредством собачки 24 20влечет за собой вращение исполнительного распределителя 25, Одновременно при подаче давления в поршневую полость 16 сревоцилиндра 15 ра-"бочая жидкость по корпусной линии 48 25связи воздействует на плунжер 27,что определяет за счет возникающеготрения между исполнительным распределителем 25 и плунжером 27 точную фиксацию исполнительного распределителя 25. При возвращении пилотного распределителя 3 с помощью возвратной пружины 9 в нейтральную позицию 0 внешняя линия 38 управления соединяется по средством линий 49 и 50 связи с внешней линией 36 слива. Сервоцилиндр 15 возвращается в исходное положение воздействием давления рабочей жидкости,...

Номер патента: 1266504

Опубликовано: 30.10.1986

Авторы: Груздев, Пименов, Пономарев, Трапезов

МПК: A22C 13/02

Метки: гофрирования, искусственной, колбасной, оболочки

...впадин винтовой нарезки 6 шаблона5.Устройство также содержит сопла 11для нанесения на оболочку 2 смазочного материала или увлажнителя,Три гофрирующих ролика 10 входятв зацепление с винтовой нарезкой 6вращающегося шаблона 5, а шлицеваяоправка 4 входит в зацепление с еговнутренней поверхностью, имеющей пазы, и приводится во вращение от электродвигателя (не показан),На шлицевой оправке 4 имеется опора 8 для ограничения движения сложенной оболочки 2, а внутри оправки 4имеется сквозной канал для подачи воздуха и смазочного материала (не показан).Устройство работает следующим .образом.Оболочка 2 заправляется на выступающий конец шлицевой оправки 4 и затем перемещается посредством роли 66504ков 1 к гофрирующеиу механизму. Черезсопла 11 на...

Номер патента: 1079003

Опубликовано: 30.10.1986

Авторы: Груздев, Кувшинов, Мустафаев, Пономаренко, Рагутский, Юрьев

МПК: F15B 13/02

Метки: гидрораспределитель

...канала, а со стороны сливного канала имеется зазор, в который уплотнение выдавливается, что способствует его быстрому износу. Цель изобретения - сокращение габаритов, уменьшение усилия управления, улучшение технологичности и повьппение надежности.Поставленная цель достигается тем, что в гидрораспределителе, содержащем корпус с напорным, сливным, рабочим и командным каналами и связанный с толкателем золотник с эластичными уплотнениями для разобщения этих каналов, установленный в ступенчатой расточке корпус с образованием отсечных кромок и двух торцовых полостей, одна из которых сообщена с командным каналом, сливной канал выполнен в стенке другой торцовой полости, напорный канал - в стенке ступени меньшего диаметра расточки...

Номер патента: 1265457

Опубликовано: 23.10.1986

Авторы: Булавин, Вардашкин, Воронин, Груздев, Рябушкин, Снимщиков, Харитонов

МПК: G01B 5/02

Метки: компенсатора, редуктора, сборке, стенд, толщины

...подшипника 26. При измерении сначала включают пневмоцилиндр 14 в положение измерения компенсатора, при котором через поршни 13 и 30 на нагружающем цилиндре 12 и нагружающем штоке 29 создаются нормированные осевые усилия, с которыми они воздействуют на подшипник 26 и через втулку 6 с фланцем 7 на распорную втулку 28, благодаря чему в измеряемом редукторе создаются условия, приближенные к идеальным. Плунжер 15 прижимает пластину 4 с измерительным усилием к торцу распорной втулки 28. Привод 24 задает вращение корпусу 25 измеряемого редуктора для самоустановки деталей подшипникового узла, а фиксирующийшток 20 включается в положение контакта 40 фрикционного наконечника 21 с кареткой 16 и фиксирует ее в том положении, при котором датчик 22...
