Демодулятор частотно-модулированных сигналов

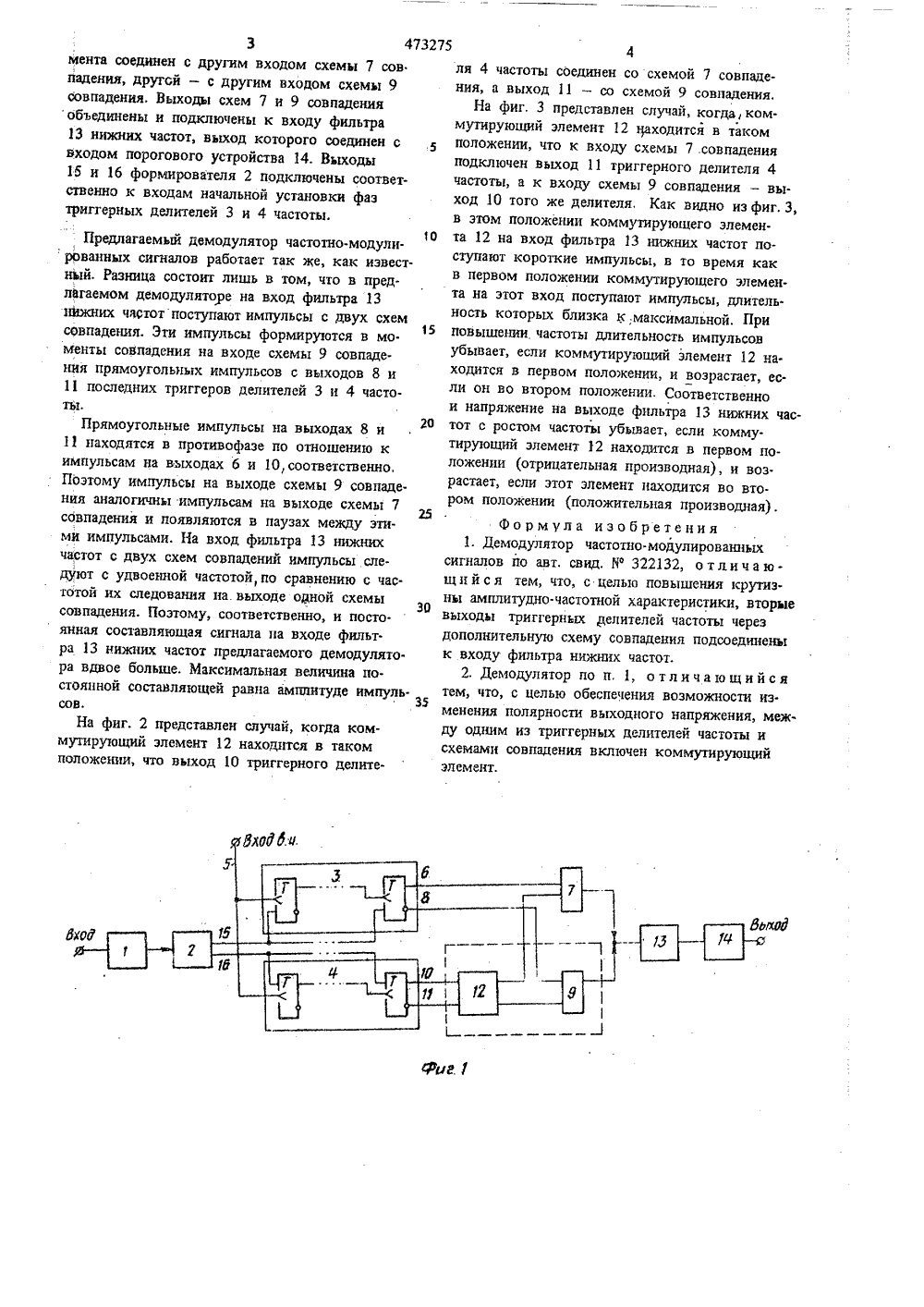

ОП ИСАЙКЕИЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнхСоциалистическихРеспублик и 473275(5М. ХдН 03 О 3/02 Пюудерствеиньй квинтет СССР в йелаи изобретений в втхрцтккИзобретение относится к телеграфии, можетиспользоваться в аппаратуре передачи да 1 щых,В основном авт. свид. Р 322132 описандемодулятор частотно-модулированных сигналов, содержащий усилитель - ограничитель на5входе, фильтр нижних частот и пороговое устройство на выходе, причем выход усилитепя -ограничителя соединен с входом. формировате.ля фазируюших импульсов, выходы которо.го соответственно подключены к входам началь 0ной установки фаз двух идентичных триггер.оных делителей частоты, счетные входы которых объединены и подключены к источникуимпульсов стабильной частоты, а выходы делителей частоты соединены с входами схемы сов.падения, подсоединенной своим выходом квходу фильтра нижних частот,Цель изобретения - повышение крутизныамплитудно частотной характеристики и обеспечение возможности изменения полярностивыходного напряжения.Это достигается тем, что вторые выходытриггерных делителей частоты через дополните" 1 схему совпадения подсоединены к входу фильтра нижних частот. Между одним из триггерных делителей частоты и схемами совпадения включен коммутирующий элемент,На фиг, 1 представлена функциональная схе. ма предлагаемого устройства; на фнг, 2 - эпю. ры напрлжений на входах и выходах узлов схемы при поступлении на вход устройства нижней характеристической частоты канала;на фиг. 3 - то же, но при измененном поло. женин коммутирующего элемента.Усилитель - ограничитель 1 подключен к входу формирователя 2 фазирующих импульсов, выходы которого подсоединены к входам начальной установки триггерных делителей 3 и 4 частоты. Счетные входы делителей объединены и подключены к шине 5 источника импульсов стабильной частоты. Выход 6 последнего триггера делителя 3 частоты подключен к одному ыз входов схемы 7 совпадения, а вы%ход 8 - к входу схемы 9 совпадения, Оба выхода 10 и 11 последнего триггера делителя 4 соединены с входами коммутирующего эле. мента 12. Один выход коммутирующего эле3 473275 мента соединен с другим входом схемы 7 сов падения, другой - с другим входом схемы 9 совпадения, Выходы схем 7 и 9 совпадения объединены и подключены к входу фильтра 13 нижних частот, выход которого соединен с ходом порогового устройства 14, Выходыф С 5 155 и 16 формирователя 2 подключены соответственно к входам начальной установки фаз триггерных делителей 3 и 4 частоты,Предлагаемый демодулятор частотно-модулированных сигналов работает так же, как известный. Разница состоит лишь в том, что в предлагаемом демодуляторе на вход фильтра 13 нижних частот поступают импульсы с двух схем совпадения, Эти импульсы формируются в мо. менты совпадения на входе схемы 9 совпадения прямоугольных импульсов с выходов 8 и 11 последних триггеров делителей 3 и 4 частоты.Прямоугольные импульсы на выходах 8 и 11 находятся в противофазе по отношению к импульсам на выходах б и 10,соответственно, Поэтому импульсы на выходе схемы 9 совпадения аналогичны импульсам на выходе схемы 7 совпадения и появляются в паузах между этими импульсами. На вход фильтра 13 нижних частот с двух схем совпадений импульсы следуют с удвоенной частотой,по сравнению с частотои их следования на. выходе одиной схемы совпадения, Поэтому, соответственно, и посто. янная составляющая сигнала иа входе фильт. ра 13 нижних частот предлагаемого демодулято. ра вдвое больше, Максимальная величина постоянной составляющей равна амплитуде импульНа фиг. 2 представлен случай, когда коммутирующий элемент 12 находится в таком положении, что выход 10 триггерного делите 4ля 4 частоты соединен со схемой 7 совпадения, а выход 11 - со схемой 9 совпадения.На фиг. 3 представлен случай, когда,коммутирующий элемент 12 находится в такомположении, что к входу схемы 7 совпаденияподключен выход 11 триггерного делителя 4частоты, а к входу схемы 9 совпадения - выход 10 того же делителя, Как видно из фиг, 3,в этом положении коммутирующего элемен О та 12 на вход фильтра 13 нижних частот поступают короткие импульсы, в то время какв первом положении коммутирующего элемента на этот вход поступают импульсы, длительность которых близка к максимальной. При 15 повышении частоты длительность импульсовубывает, если коммутирующий элемент 12 находится в первом положении, и возрастает, ес.ли он во втором положении, Соответственно 20и напряжение на выходе фильтра 13 нижнихних частот с ростом частоты убывает, если коммутирующий элемент 12 находится в первом положении (отрицательная производная), и возрастает, если этот элемент находится во втором положении положительная производна ).я .Формула изобретения1. Демодулятор частотно. модулированныхсигналов по авт. свид. Нф 322132, о тли ча ющпйся тем, что, с целыа повышения крутизны амплитудно. частотной характеристики, вторыевыходы триггерных делителей частоты черездополнительную схему совпадения подсоединенык входу фильтра нижних частот.2. Демодулятор по п, 1, о т л и ч а ю щ и й с я 35тем, что, с целью обеспечения возможности изменения полярности выходного напряжения, между одним из триггерных делителей частоты исхемами совпадения включен коммутирующийэлемент.473275 Вход иененто 1 .йаод юенеито 1 дыаи 7 15 гхоо 1 б оааоУб дацо шею тоодихо лаем тоУ Уход473275дход елею.та 1дыхад алеки та дыюд15 ды Ю ыхоа дыха дыхй 7 ,улетев /007 дыход ыхо дыкаа яленеоЖихоо злекеи. та уз И Заказ 959251 тираж 995 йодписая ППП "Патент", г. Ужгород, ул, Проектная, 4
