Голев

Номер патента: 1064416

Опубликовано: 30.12.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 13/16

Метки: тиристорным, трехфазно-трехфазным, циклоконвертором

...5 управления, а другой вход соединен с выходом датчика 6 отключенного сос- тояния тиристоров циклоконвертора 1,причем формирователь 2 может быть выполнен из блока 7 ключевых элементов, формирующих каждую полуволну напряжения источника питания в напряжение прямоугольной Формы соотвестствующей длительности и амплитуды, Связь блока 7 с источником питания осуществляется через диоды 8, распрецелитель 3 может быть выполнен на элементах И 9 и формирователях 10 импульсов, подключенных к управляющим электродам тиристоров 11 циклоконвергора 1. Датчик 6 отключенного состояния тиристоров может быть выполнен из датчиков 12 Ьока, подключенных к каждой фазе циклоконвертора 1, выходы которых через выпрямитель 1 3 и пороговый элемент 14 соединены с...

Номер патента: 1056416

Опубликовано: 23.11.1983

Авторы: Барышников, Боев, Голев, Данилов, Лебедев, Певзнер, Яуре

МПК: H02P 5/36

Метки: асинхронного, вращения, частоты, электродвигателя

...дополнительно снабжено диодом,конденсатором и ключевым элементом,вход которого соединен со средним выво 40дом регулируемого резистора, а выход -с входом элемента с регулируемым порогом срабатывания, анод дополнитель.ного диода соединен с выходом тиристорно 1 о коммутатора, а его катод соединен с управляющим входом дополнительного ключевого элемента и черезконденсатор соединен с общей точкойанодов,На чертеже показана блок-схема50предлагаемого устройства.Устройство содержит асинхронныйэлектродвигатель 1, реостат 2 и тиристорный коммутатор 3, подключенные кобмотке ротора двигателя 1, последовательно соединенные ключевой элемент 4, пороговый элемент 5 и распре-ВНИИПИ Заказ 9337/54Фипиад ППП "Патент", г, Уж.делитель 6 импульсов в...

Номер патента: 1053253

Опубликовано: 07.11.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 5/40

Метки: электропривод

...другой выход которого соединен с вторымвходом элемента И, подключенноговыходом к управляющему входу контактора в цепи обмотки статора с большимчислом полюсов, конденсаторы подключены между фазами выхода тиристорного коммутатора,На фиг. 1 показана блок-схема устройства; на фиг. 2 - механическаяхарактеристика.Электропривод содержит двухскоростной асинхронный двигатель с обмоткой 1 статора с меньшим числомполюсов и обмоткой 1 статора с меньшим числом полюсов и обмоткой 2 статора с большим числом полюсов, контакторы 3 и 4 в цепи обмоток статораэлектродвигателя, тиристорный коммутатор 5, к выходу которого подключены конденсаторы 6, блок 7импульсного управления коммутатором 5, который выполнен из последовательно соединенных элемента...

Номер патента: 1047821

Опубликовано: 15.10.1983

Авторы: Боев, Голев, Иогансон, Певзнер, Соколовский, Чулин, Яуре

МПК: B66C 13/22

Метки: крана, механизма, опор, передвижения, приводом

...частотой враще-ния двигателей, снабжено блоками памяти,входы которых подключены к другим выхо 50дам релейных элементов, а выходы - кдругим управляющим входам регуляторовмомента двигателей, причем управляющиевходы выпрямителей подклкчены к выходамблоков управления частотой вращения двиу а телей,55На фиг. 1 изображена принципиальнаясхема устройства для управления приводоммеханизма передвижения опор крана, на 1фиг, 2 - механические характеристикидвига телей,Устройство для .управления приводоммеханизма передвижения опор крана содержит асинхронные двигатели 1 и 2, обмотки роторов которых через управляемыевыпрямители 3 и 4 подключены к резисторам 5 и 6, свяэаннымн с регуляторами7 и 8 момента двигателей, например тиристорными. Одни...

Номер патента: 1046888

Опубликовано: 07.10.1983

Авторы: Боев, Голев, Певзнер, Тищенко, Яуре

МПК: H02P 5/50

Метки: многодвигательный, электропривод

....управления, выход порогового элемента соединен с управляющими входами ключей, входы ключейсоединены а выходами соответствующихвыпрямителей, а их выходы подключенык входам соответствующих распределителей импульсов,На чертеже изображена блок-схема устройства.Многодвигательный электропривод,содержит и асинхронных электродвигателей 1, тиристорные коммутаторы2, связанные с обмотками роторовэлектродвигателей через резисторы 3,датчик 4 напряжения обмотки ротораэлектродвигателя, выход которогосоединен с резистором 5 управления,порОговый элемент б, вход которогосоединен со средним выводом резистора управления, блоки 7 .распределения импульсов, соединенные выходамис управляющими элеКтродами тиристоров комлутатора 2, ключи 8 по...

Номер патента: 1046887

Опубликовано: 07.10.1983

Авторы: Боев, Голев, Лампер, Певзнер, Яуре

МПК: H02P 5/36

Метки: асинхронного, вращения, частоты, электродвигателя

...с одним иэ выходных и с первым входным выводами, с одной иэ обкладок конденсатора ичерез первый резистор с вторым входным выводом, соединенным через второй резистор с другой обкладкой конденсатора и с эмиттером двухбаэового триода, одна база которого присоединена к другому выходному выводу, а другая - к третьему входному выводу, катод диода соединен с четвертым входным выводом блока с регулируемым порогом срабатывания.На чертеже показана блок-схема устройства.устройство для управления асинхронным двигателем 1 содержит тиристорный коммутатор 2 в цепи обмотки ротора, резистор 3, включенный к выходу коммутатора 2, резистор 4 управления, крайние выводы которого подключены к выходу коммутатора 2 и через диоды 5 - к обмотке ротора...

Номер патента: 1042148

Опубликовано: 15.09.1983

Авторы: Боев, Голев, Малыгин, Певзнер, Яуре

МПК: H02P 3/18

Метки: двухскоростной, электропривод

...аппарата, 60 один вход элемента ИЛИ соединен содним выходом первого реле времени,а его другой вход соединен с выходом командоаппарата, другой выходкоторого соединен с входами двухреле времени и с управляющим входомчетвертого коммутационного аппарата, один выход второго реле времени сое- динен с управляющим входом второго коммутационного аппарата, другой его выход соединен с управляющим входом пятого коммутационного аппарата и с одним входом элемента И, другой вход которого соединен с другим выходом первого реле времени, а выход элемента И соединен с управляющим входом третьего коммутацион ного аппарата.Коммутационные элементы и блок управления выполнены в виде кулачконого контроллера на три фиксированных положения и два промежуточных...

Номер патента: 1039010

Опубликовано: 30.08.1983

Авторы: Гедеонов, Голев, Певзнер

МПК: H02P 3/24

Метки: двухдвигательного, динамического, торможения, электропривода

...динамическо го торможения двухдвигательного электропривода, содержащее.два выпрямителя, входы которых подключены к обмоткам роторов соответствующих электродвигателей, а их выходы связаны с одной фазой обмотки статора каждого электродвигателя через коммутатор динамического торможения, источник постоянного тока, подключенный к двум фазам обмотки статора элек тродвигателя, резисторы, подключенные к обмоткам роторов электродвигателей 21.Недостатком этого устройства являются низкие энергетические показатели из-за того, что для самовозбуж ;дения электродвигателей в режиме динамического торможения необходимисточник постоянного тока повышенной мощности. Низкая надежность уст-,ройства обусловлена повышенном количеством применяемой коммутационной...

Номер патента: 1037402

Опубликовано: 23.08.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 7/36

Метки: асинхронного, скорости, электродвигателя

...регупирования скорости асинхронного эпектродвигатепя 1 содержит тиристорный коммутатор 2 в цепистаторной обмотки эпектродвигатепя 1,распредепитепь,3 импульсов, выходомСоединенный с управпяющими эпектроаами тиристоров коммутатора 2, выпрямитель 4, вход которого подключен к статорной обмотке эпектродвигатепя 1, элемент 5 задержки, выполненный В вице последовательно соединенных регупируемогорезистора 6 со средними выводами и конденсатора 7, и Входом подключенный квыходу выпрямителя 4, а выходом соединенный со входом порогового элемента 8,выход которого связан со входом распределителя 3 импульсов, триггер 9 со счетным входом, командоаппарат 10 и ключевые элементы 11-15, входы которыхобъединены и подключены к выходу Выпрямителя 4, их...

Номер патента: 1026850

Опубликовано: 07.07.1983

Авторы: Антипанов, Голев, Добронравов, Радюкевич, Суховерхов

МПК: B21B 1/02

Метки: непрерывной, прокатки, стан, холодной

...роликоврегулируемое, в пределах 80-110 мм,максимальная толщина изгибаемой полосы 5,5 мм,Исследованиями изменения механических свойств наклепанной углеродистой стали после многократного знакопеременного изгиба установленноследующе , Разупрочнение металлаточнее повышение пластичности приснижении величины предела текучести б и повышении относительногоудлинения б ) происходит после любого количества знакопеременыых изгибов. Однако наиболее интенсивно эторазупрочнение происходит после предварительной холодной деФормацин обжатия при прокатке) в пределах 2955%, причем для этого достаточно сде.лать пять знакопеременных изгибов,так как дальнейшее увеличение количества изгибов практически не влияет на степень разупрочнения углеродистой стали,В...

Номер патента: 1023609

Опубликовано: 15.06.1983

Авторы: Боев, Голев, Дмитриев, Певзнер, Яуре

МПК: H02P 5/50

Метки: многодвигательный, переменного, электропривод

...достигается тем, что в многодвигательный злектропривод переменного тока введен порого О вый элемент, входом подключенный к выходу датчика напряжения, а выходом к входу распределителя импульсов, причем коммутатор выполнен из трехтиристоров р аноды которых объединены 55 и соединены с вторым выводом резистора, а катоды каждого тиристора соеди-, нены с. одним из анодов вентиля каждого выпрямителя и с, тремя другими входами датчика напряжения.60На чертеже показан многодвигательный электропривод.Электропривод содержит асинхрон ные двигатели 1, 2, . и, неуправляемые трехфазные выпрямите ли 3, 4,п, включенные в цепьротора каждого двигателя, у которых катоды всех вентилей объедине- .ны и подключены к одному выводу резистора 5 и к входу датчика...

Номер патента: 1023607

Опубликовано: 15.06.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 5/36

Метки: асинхронного, вращения, частоты, электродвигателя

...с входом тиртора, а другие выводыротора и катодами введаноды которых объединес одним из крайних вывмого резистора, другойэтого резистора соединкой катодов диодов тирмутатора, а средний вывэлемента с регулируебатывания. ое" р утас обмоткой: нных диодов ы и оеди дов регули крайний в н с общей сторного к од - с входом мым порогом сра1023607 Составитель Е.Пвремысловаредактор Л,Веселовская Твхред А.Вабинец Корректор ВГнрняк в. Заказ 433/47 Тираж 687 ПодписноеВНИИПИ Государственного комитента СССРпо делам изобретений и открытий11303, Москва, ЖРаушокая наб д. 4/5 Филиал ППП ффПатентф, г.ужгород, ул.Проектная, 4 Фоотйжейиязаданной скорости не соб" Фщцается услоэиа 1), так как изие 3 Меиое йапрязрбиив ротора меньще устаИбвлвиной везцФиин, а...

Номер патента: 1007007

Опубликовано: 23.03.1983

Авторы: Боев, Голев, Данилов, Певзнер

МПК: G01P 3/46

Метки: вращения, двигателя, скорости

...выводом с якорной цепью двига-, теля 21 2 эИзвестное устройство может быть использовано только для измерения скорости вращения двигателей постоянного тока,Целью изобретения является расширениефункциональных возможностей устройства 30за счет обеспечения измерения скорости вра.щения управляемого асинхронного двигателя,Поставленная цель достигается тем, что,в устройство для измерения скорости вращения двигателя, содержащее датчик тока, соединенный с управляющим входом ключа, выход которого соединен с блоком измерения,введены выпрямитель, блок управления итиристорный коммутатор, при этом каждаяфаза ротора асинхронного двигателя подключается при измерении к входу устройства, образованному входом выпрямителя соединенногос плечами...

Номер патента: 996493

Опубликовано: 15.02.1983

Авторы: Голев, Колесников, Найманбаев, Рахманов, Сейдалиев

МПК: C22B 19/38

Метки: вельцокиси, отгонки, свинца

...зоне печи при ведении процесса обжига гранул и отгонкисвинца др 880-900 С и тем самымуменьшить расход жидкого топлива и от.гонку пинка из гранул.В интервале температур в реакционнойзоне печи 850-900 С наиболее полнопроисходит отгонка свинца с минимальным переходом цинка в возгоны, Притемпературах ниже 850 оС наблюдаютсявысокие содержания свинца в обожженныхгранулах 3-4%, а выше 950 С заметноснижается содержание цинка в них до60-61%,П р и м е р 1. Установление содерУжания хлора в гранулах. В емкости 2 м,оборудованной мешалкой, готовят растворы хлористого цинка концентрации, вес.%:0,7; 1,4; 2,62; 5,0; 5,7; 6,07 и затемгранулируют вельцокись с разпичным содержанием в ней хлора (0,1-0,4%) начашевом грануляторе диаметром. 1 м.Объем...

Номер патента: 991572

Опубликовано: 23.01.1983

Авторы: Барышников, Голев, Данилов, Лебедев, Певзнер, Яуре

МПК: H02P 7/62

Метки: асинхронным, ротором, фазным, электродвигателем

...вентиля18, включенным встречно-параллельноосновному тиристору 5, управляющей электрод переэаряцного тиристорв 15 подключен к выходу блока управлениятирис торами.Устройство работает следующим образом,Пусть в некоторый момент времениблок 9 управленя тиристорами подает45сигнал на отпирание основного тиристора.5. Одновременно будет подан сигнал наотпирание перезарядного тиристора 15и на вход блока 10 временной задержки,Ожрывшись, основной тиристор 5 зашунтирует резистор 4. Выпрямленный токротора начнет возрастать, До отпиранияосновного тиристора 5 открыт вспомогательный тиристор 6, поэтому коммутирук ший конденсатор 7 заряжен до некоторого значения напряжения (полярностьпротивоположна указанной на чертеже),равного падению напряжения на...

Номер патента: 989719

Опубликовано: 15.01.1983

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 3/24

Метки: грузоподъемного, механизма, электропривод

...двигателя 1, к выходу выпрямителя 3 подключены резистор. 4 и коммутатор 5 динамического торможения, соединенный с обмотками статора двигателя 1, последовательно соединенные командоаппарат 6 и задатчик 7 нагрузки, один выход которого соединен с первым входом элемента ИЛИ 8 и блоком 9 управления коммутатора 2, а другой выход задатчика 7 нагрузки соединен с вторым входом элемента ИЛИ 8 и блоком 10 управления коммутатора 5 динамического торможения, элемент 11 с регулируемым порогом срабатывания, вход которого соединен с выходом элемента ИЛИ, а выход через 55 распределитель 12 импульсов - с управляющими электродами тиристоров 13, блок 14 сравнения, один вход которого 10соединен с резистором 4, датчик 15напряжения источника питания,...

Номер патента: 981196

Опубликовано: 15.12.1982

Авторы: Вассерман, Голев, Певзнер, Ражев

МПК: B66D 1/46

Метки: лебедкой

...выпрямитель 11 от обмотки статора электродвигателя 1 и цепи питания тормоза 3, а контакты 14 включают блокировочйый контактор 15,контакты 18 которого подключают к сети через замкнувшиеся контакты 22 и 24 или 21 и 23 контроллера 4 электродвигатель 1 и тормоз 3, привод растормаживается и работает на характеристике, соответствующей величине сопротивления резисторов 2 в цепи ротора двигателя 1, в зависимости от положения рукоятки контроллера, при этом во втором положении замкнут его контакт 32, в третьем - контакт 31, в четвертом- контакт 30 и в пятом - контакты 28 и 29.При возврате рукоятки контроллера 4 в нулевое положение контакты 21-24 размыкаются и отключают от сети электродвигатель 1 и тормоз 3, контакты 25 и 26 замыкаются и...

Номер патента: 957391

Опубликовано: 07.09.1982

Авторы: Голев, Лампер, Певзнер, Прохоров, Шарков, Яуре

МПК: H02P 1/34

Метки: асинхронного, варианты, его, пуска, электродвигателя

...второй вывод катушки 4 с ис точником питания и второй вывод катушки 5 с замыкающим контактом 17 второй катушки контактора, подключенного к источнику питания 5, Другой замыкающий контакт 1 7 соединяет катушку 6 контактора с замыкающим контактом 18 третьей катушки контактора, подключен91 6ключены к резистору 15, изменяя его сопротивление на каждой ступени пуска двигателя.Для повышения надежности включенияконтакторов при переключении контактовв цепи питания их катушек последние могут быть замкнуты конденсаторами илидиодами, с помощью которых производитсяподдержание магнитного поля в катушкепри кратковременном перерыве питания,Во втором варианте устройства фиг. 3)катушка 4 контактора первой ступенипуска подключается к элементу 7...

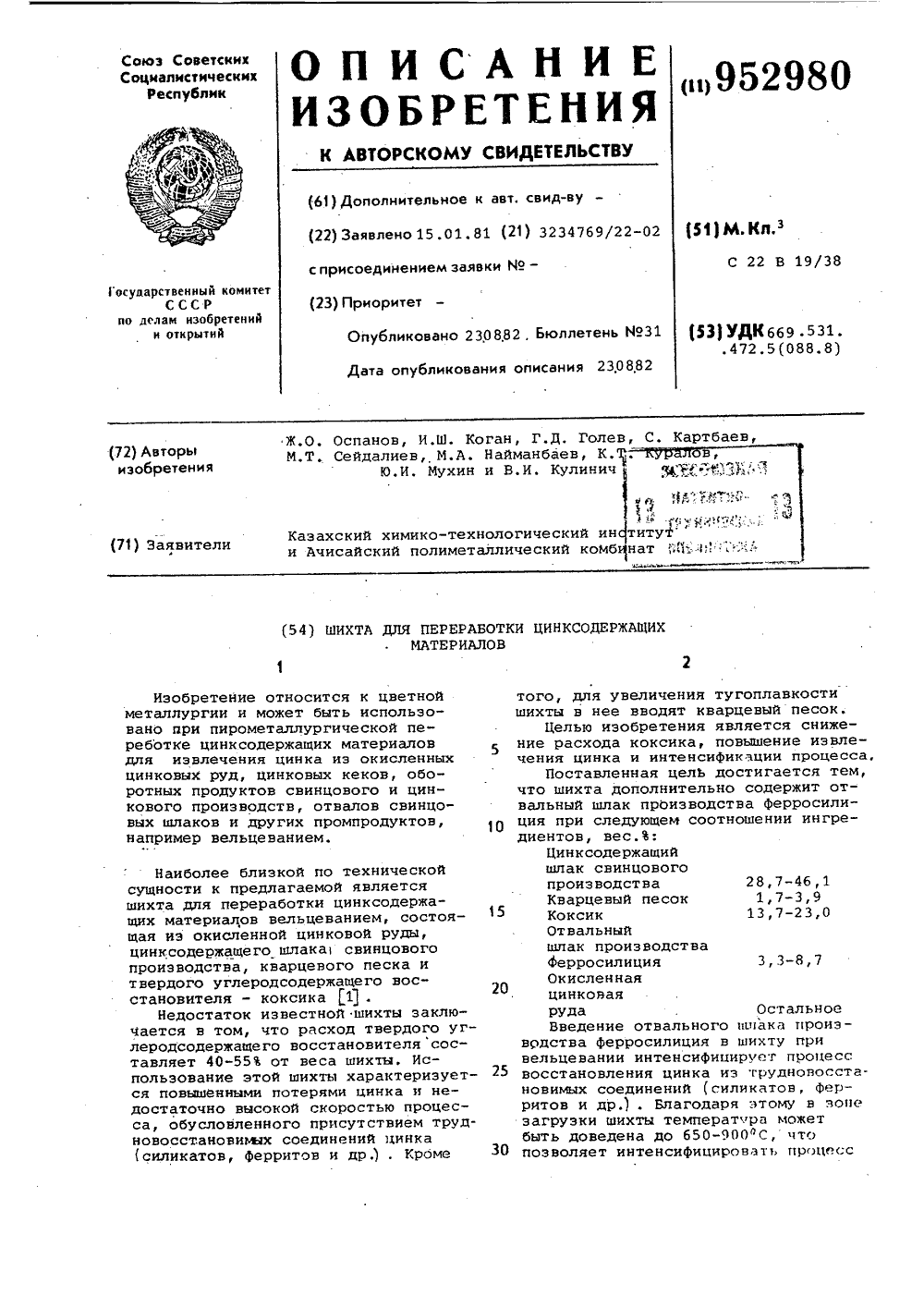

Номер патента: 952980

Опубликовано: 23.08.1982

Авторы: Голев, Картбаев, Коган, Кулинич, Куралов, Мухин, Найманбаев, Оспанов, Сейдалиев

МПК: C22B 19/38

Метки: переработки, содержащих, цинк, шихта

...свинцовогопроизводства 9,18 1,94 23,06 2,60 - 11,16 22,0 1,14 4,08 3,28 0,76 - 5,26 79,4 Кварцевый песок Отвальный шлак 4-6 4-6 20-25 19-22 35- 0,03- 21,540 5,8 45,6 Коксик 5,24 2,01 - 7,0 3,7 81,9 0,15 цового производства 46,1, отвальный шлак производства ферросилиция 3,3; кварцевый песок 3,9, коксик 23,0.65 Крупность компонентов шихты 3-5 мм,В испытаниях использовали шихту при следующем соотношении компонен,т в, вес.: окисленная цинковая руда 23,7, цинксодержащий шлак свин приводит к неполному ошлаковываниюокислов кальция и магния в силикаты.За счет введения в шихту отвального шпака производства ферросилициярасход твердого углеродсодержащеговосстановителя составляет 13,7-23,0от веса шихты и является оптимальным,Расход...

Номер патента: 950939

Опубликовано: 15.08.1982

Авторы: Голев, Мохов, Пузырев, Романов, Свиридов, Эфрос

МПК: F02M 55/00

Метки: дизеля, топливоподачи

...сосудов, Топливо из выходной камеры фильтра 9 самотеком поступает через трубопровод 17 и дросселирующий элемент 4 в трубопровод 13, последова. тельно заполняя полости 2 и 3 насоса 1 и вытесняя находящийся там воздух по трубопроводу 13 и дренажной магистрали в бак 5. Когда топливо достигает уровня жиклера 18, давление в системе и усилие прокачки резко увеличиваются, что свидетельствует о заполнении системы и готовности ее к запуску,В процессе работы дизеля подкачивающая помпа 6 подает топливо иэ бака 5 через фильтры грубой 8 и тонкой 9 очистки к наполнительной полости 2 насоса 1, Нерастворенный воздух, оставшийся в агрегатах подводящей магистрали или поступающий извне в случае нарушения ее герметичности, удаляется вместе с ограниченным...

Номер патента: 936326

Опубликовано: 15.06.1982

Авторы: Боев, Голев, Канарейкин, Певзнер, Яуре

МПК: H02P 5/28

Метки: асинхронного, вращения, двигателя, частоты

...характеристики 18, 19 и 20 и исскуственные регулировал ные характеристики 21 и 22. Работает устройство следующим образом.При подаче напряжения на обмотку статора двигателя 1 в обмотке ротора наводится ЭДС и вследствие чего проходит ток через резистор 4, подключенного к обмотке ротора через диоды коммутатора 2 и диоды 5, В момент замыкания контактов включателя 10, напряжепи, сшкаемое с резистора 4, подается пп вход порогового элемента 6326 411 и в случае превышения напряжения его срабатывания, последний через распределитель импульсов включает тиристоры коммутатора 2, который замыкает 5 обмотку ротора через резистор 3. Двигатель 1 развивает пусковой момент определяемый реостатной характеристикой 19.Разгон двигателя 1 производится...

Номер патента: 936324

Опубликовано: 15.06.1982

Авторы: Ахламов, Боев, Голев, Гусаков, Масандилов, Овечкин, Певзнер, Рожанковский

МПК: H02P 5/28

Метки: асинхронного, вращения, двигателя, скорости, частоты

...входом с задатчиком момента 13 и выходом - с зо объединенными анодами диодов 14, катоды которых подключены к управляющим электродам тиристораУстройство работает следующим образом, 35 При подаче напряжения на обмотку статора двигателя 1 в обмотках ротора наводится ЭДС, которая выпрямляется вентилями 3 коммутотора 2 и че 40 рез резистор 5 поступает на вход эле мента с регулируемым порогом срабатывания 6. В случае выполнения усло-, вия 4После каждого поступления импульса от датчика напряжения 11 сигнал через элемент совпадения 10 поступает на один вход элемента задержки 12, который в зависимости от величины сигнала, поступающего от эада 1- чика момента 13, определяет угол управления импульсов, поступающих на управляющие электроды...

Номер патента: 929728

Опубликовано: 23.05.1982

Авторы: Голев, Махсутов

МПК: C22B 19/38

Метки: вельцевания, цинксодержащих

...щей на карбонатной цинк- и железосоцержвщей руды и шлаков свинцовой плавки, содержащих цинк и железо. В качестве топлива и восстановителя используется коксовая мелоа." По условиям ведения технологического процесса коксовая меф" лочь цозируется с избытком, в резуль тате чего содержание несгоревшего кок-., сика в клинкере достигает 20-22%, температура клинкера на выхоце иэ печи равна 1000-.1100 ОС.За вельцпечью установлен котел-утилизатор произвоаительностью 8 т/ч пара давлением 6-7 атм. По трубопроводу пар подается к нижней головке печи и через ,форсунку или сальниковое устройство поцается в первом случае на слой клинкера в нижней части печи, во втором случаепоц слой клинкера на длине 3-5 м от разгрузочного порога.Одновременно через...

Номер патента: 916929

Опубликовано: 30.03.1982

Авторы: Голев, Колесников, Найманбаев, Рахманов

МПК: F27B 7/28

Метки: вельцпечей, упрочнения, футеровки

...задан 5ного периода времени температуру взоне сушки вельцпечи выше температуры плавления шлака. При содержанииКомпоненты 9 4шлака в смеси выше 551 температуру 1150-1170 С, позволяющую расплавить в зоне, сушки шлак, не удастся стабильно выдерживать в течение заданного периода времени. При содержании шлака в смеси ниже 454 избыточное количест-., во коксовой мелочи в смеси не позволяет получить достаточно прочного скрепляющего слоя.Путем охлаждения зоны сушки на 250- 300 С, т.е. с 1150-1170 до 850-900 фС рабочей температуры этой эоны печи- удается охладить и затвердить расп- - лавленный, заполнивший поры и пустоты между огнеупорами алак, а также образовавшийся гарнисаж, и тем самым получить прочный, скрепляющий огнеупоры слой, имеющий...

Номер патента: 901483

Опубликовано: 30.01.1982

Авторы: Голев, Карпов

МПК: E21B 47/00

Метки: выделения, нефтегазоносных, пластов

...газопоказания анализатора, по кото" рым рассчитывается объем газа,.вынесенного из скважины за некоторый заданный интервал времени д . Обыч 45 но этот интервал соответствует времени равнозначных показаний газоанализатора с. где с и с - газосодержание выходящего бурового раствора соответственно до и после выхода забойной пробы .Зная массу отобранного алана С, природную газоносность разбуренной По значению Г судят о нефтегазонасыщенности пластов.В случае разбуривания пород средней и высокой степени метаморфиэма, обладающих низкими коллекторскими свойствами, следует учитывать и остаточное газосодержание шлама. Определенная таким образом газоносность разбуренной породы с высокой достоверностью может быть отнесена к заданной глубине...

Номер патента: 888318

Опубликовано: 07.12.1981

Авторы: Гедеонов, Голев, Певзнер, Яуре

МПК: H02P 5/46

Метки: груза, грузозахватной, ограничения, опускании, перекоса, траверсы

...к обмотке статора.у Без учета конкретной электрическойсхемы это условие выражается какЪ о)0где Ос- номинальные напряжения соответственно статора и ротора.При несоблюдении неравенства(1) или(2) режим динамического торможенияпри возбуждении двигателя только выпрямленным током ротора становится невозможным и тогда кроме выпрямленного тока ротора для возбуждения двигателя используют и дополнительный источник постоянного тока., при этом двигатель называют невоэбуждаемым, а возфф буждение двигателя - смешанным.При спуске груэозахватной траверсыдвигатели 1, 2 работают в режиме динамического торможения при смешанномвозбуждении, при этом сигнал на выходе Изадатчика 22 равен логической единице,на выходе пороговых элементов 1821. -...

Номер патента: 887425

Опубликовано: 07.12.1981

Авторы: Голев, Иогансон, Певзнер, Соколовский, Чулин, Яуре

МПК: B66C 9/16

Метки: грузоподъемного, механизмов, перемещения, синхронного, средства

...подсоединенными между выводами дополнительного резистора и выводом 30 источника 14 встречното напряжения, второй вывод 31 которого соединен с общим выводом 13 опорных резисторов 9, 10, причем управляющие входы 32, 33 ключей 28, 29 связаны с соответствующими выходами 34, 35 коммутатора 20.Устройство может быть выполнено с усилителями 36.На фиг. 2 показаны механические характеристики механизмов грузоподъемного средства, Характеристика 37 соответствует механической характеристике асинхронных двигателей 1, 2, характеристики 38, 39 соотвегствуют реальным механическим характеристикам механизмов с учетом разброса параметров регуляторов 3, 4, характеристики 40, 41, 42 соответствуют возможным механическим характеристикам механизмов с учетом...

Номер патента: 886840

Опубликовано: 07.12.1981

Автор: Голев

МПК: A01G 23/06

Метки: корчеватель-корневычесыватель

...лапа 4 клиновидной формы шарнирно закреплена на оси 5 также в вершине клина и приводится в движение 20 парой силовых гидроцилиндров 6, закрепляемых пальцами на головке рычага 7 корчевальной лапы 4 и кронштейне 8 на задней балке 9 рамы 1. По сторонам клина размещены пассивные корневычесывающие 25 зубья 10.При движении корчевателя-корневычесывателя по вырубке рама 1 опускается в нижнее (рабочее) положение, заглубляя корневычесывающие зубья 10 в почву на 30 глубину 15 - 25 см (при необходимостирасчистки полос от корней), При подходе к подлежащему корчевке пню под его середину подводится опущенная в нижнее положение корчевальная лапа 4 и заглубляется под него. После этого гидроцилиндром 6 она переводится в верхнее положение навстречу колуну...

Номер патента: 884064

Опубликовано: 23.11.1981

Авторы: Боев, Голев, Дмитриев, Певзнер, Яуре

МПК: H02P 7/36

Метки: асинхронного, вращения, короткозамкнутого, частоты, электродвигателя

...резисторов 9 и диодов 10, соединенных с управляющими электродами тиристоров 1 коммутатора.15"На фиг. 2 показаны скоростная ха-рактеристика 11 двигателя при включенных тиристорах 1 и скоростная характеристика 12 при закрытых тиристорах,искусственные скоростные характеристи 40ки 13 и 14.Устройство работает следующим образом,При подаче напряжения на обмотку 2статора двигателя ток замыкается черезрезисторы 3, создавая иа последних45падение напряжения, которое подаетсяна вход элемента 5 с регулируемым порогом срабатывания и сравнивается снапряжением стабилитронов 6.Если соблюдено условие, при котором 50 К 1 ВпОст,884064п - копичество стабилитронов;О - напряжение стабилитрона,то стабилитроны 6 пробиваются и импульс напряжения...

Номер патента: 868959

Опубликовано: 30.09.1981

Авторы: Боев, Голев, Певзнер, Яуре

МПК: H02P 3/24

Метки: асинхронного, динамического, торможения, электродвигателя

...25Устройство содержит асинхронный двигатель 1, к обмоткам ротора которого включены резисторы 2-4, коммутаторы 5-7, шунтирующие часть резисторов 2-4 и одними выводами соединенные со входом выпрямителя 8, выход которого подключен к обмоткам ста" тора двигателя 1 через датчик 9 тока, элемент 10 с регулируемым порогом срабатывания, один вход которого35 соединен с выходом датчика 9 тока, другой вход - с задатчиком 11 скорости, а выход - со .входом блока 12 управления, связанного с управляющими входами коммутаторов 5-7.40Устройство работает следующим образом.В момент торможения обмотки статора двигателя 1 отключаются от источника переменного тока,а две его обмотки соединяются с выходом вып 45 рямителя 8. При начальном возбуждении двигателя...
