Генератор высокодисперсных аэрозолей

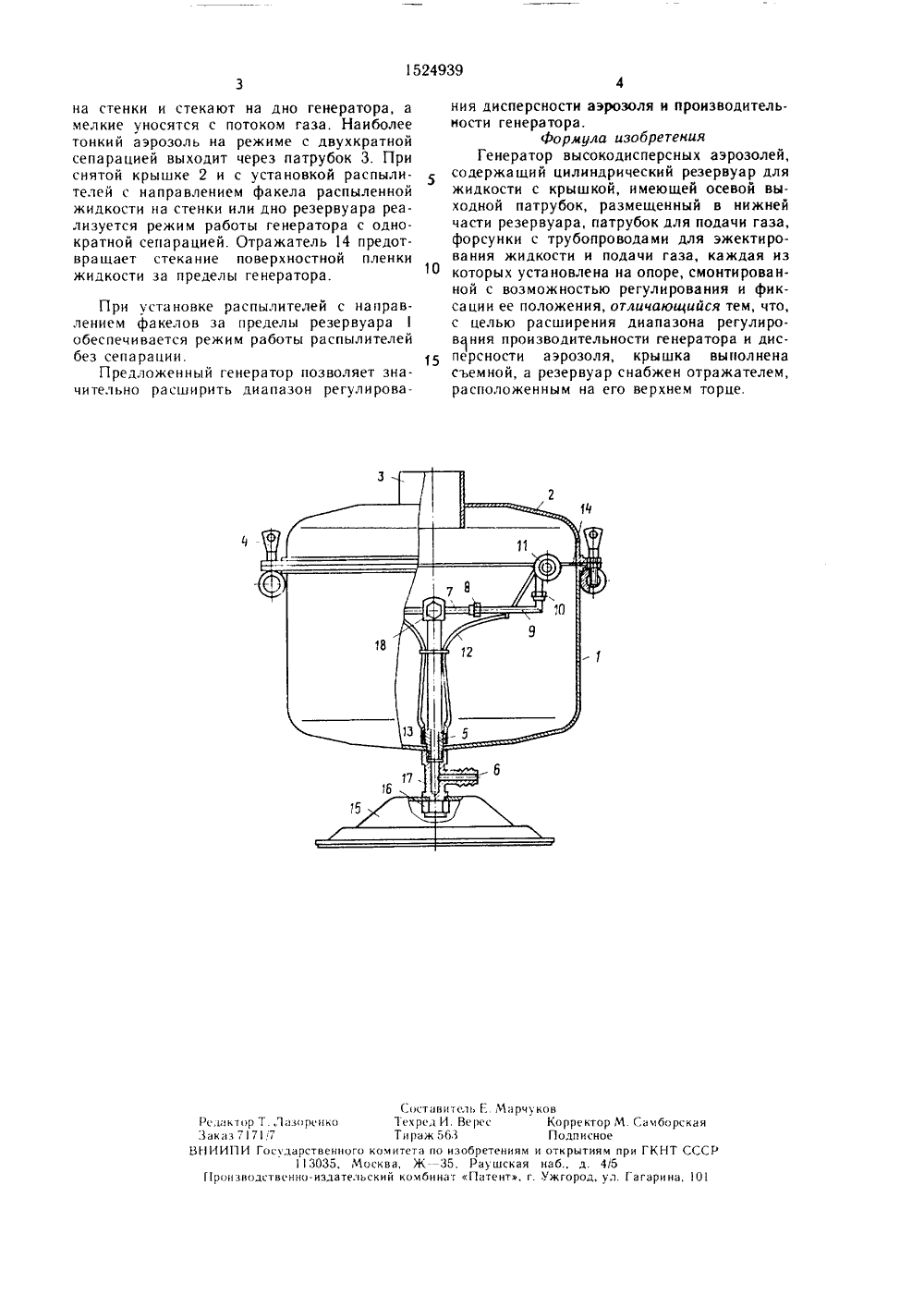

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНИРЕСПУБЛИК 249 19) 8 05 В 7/(Ьй "М БР ТЕН ТЕЛЬСТ У о тонк СССР986 ДИСПЕРСустроиствам аэрозолей и ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИК АВТОРСКОМ(56) Авторское свидетельств1347991, кл. В 05 В 7/28,(54) ГЕНЕРАТОР ВЫСОКНЫХ АЭРОЗОЛЕЙ(57) Изобретение относитсяполучения высокодисперсных Изобретение относится к устройства м получения высокодисперсных аэрозолей и может быть использовано в медицинской, хи ми ческой, м и к роби ологи чес кой и други х отраслях промышленности.Целью изобретения является расширение диапазона регулирования производительности генератора и дисперсности аэрозоля.На чертеже приведен генератор, общий вид, разрез.Генератор содержит цилиндрический резервуар 1 для жидкости со съемной крышкой 2, имеющей осевой выходной патрубок 3. Крышка 2 крепится к резервуару 1 с. помощью откидных болтов 4. В нижней части резервуара 1 размещен осевой патрубок 5, сообщенный со штуцером 6 подачи газа. На патрубке 5 радиально закреплены трубопроводы 7, к каждому из которых с воз. можностью поворота, перемецения и фиксирования положения при помощи накидной гайки 8 подсоединен изогнутый под углом 90 патрубок 9. Ко второму концу патрубка 9 с помощью накидной гайки 10 крепится центможет быть использовано в медицинской, химической, микробиологической и других отраслях промышленности. Целью изобретения является расширение диапазона регули. рова ни я п рои зводител ьности генератора и производительности аэрозоля. Для этого крышка генератора выполнена съемной, а резервуар снабжен отражателем, расположенным на ео верхнем торце. В зависимости от положения распылителей обеспечивается режим работы генератора без сепарации с однократной и двухкратной сепарацией, что значительно расширяет диапазон регулирования дисперсности аэрозоля. 1 ил. робежная эжекционная форсунка 11, снабженная поливинилхлоридными трубками 12, соединенными со штуцерами 13 забора распыл иваемой жидкости. На верхнем торце резервуара 1 выполнен отражатель 14. Генератор установлен на подставке 15, которая гайкой 16 крепится к стойке 17. При необ. ходимости часть форсу нок 13 демонтируется и на трубопровод 7 устанавливается заглушка 18.Генератор работает следующим образом.Газ от источника подачи поступает к штуцеру 6 и, проходя по внутренним каналам стойки 17, осевого патрубка 5, через трубопроводы 7 и патрубки 9, поступает к форсункам 11. Тангенциальный ввод газа в вихревой камере в форсунке 11 образует закрученный поток с зоной разрежения по оси. Через трубку 12 жидкость эжектируется из нижней части резервуара 1 и распыливается на капли. Хордальная установка распылителей в цилиндрическом резервуаре 1 обеспечивает закрутку газожидкостного по. тока, при этом крупные капли осаждаются(осТекр Тира го комитета Москва, Ж дьский ком тавитепь Е ед И. Верее ж 563 по изобре- 35, Рау бинат ПатМарчуковКорреПодпиениям и открытшская наб., дент, г. Ужгоро ктор М. Самборскаясноеням при ГКНТ ССС4/5д, уп. Гагарина, 101 Редактор Т, ЛазоренкоЗаказ 7171,7НИИПИ Государственн113035,11 рон Зводственно. Издат на стенки и стекают на дно генератора, а мелкие уносятся с потоком газа. Наиболее тонкий аэрозоль на режиме с двухкратной сепарацией выходит через патрубок 3, При снятой крышке 2 и с установкой распылителей с направлением факела распыленной жидкости на стенки или дно резервуара реализуется режим работы генератора с однократной сепарацией. Отражатель 14 предотвращает стека ние поверхностной пленки жидкости за пределы генератора.10 При установке распылителей с направлением факелов за пределы резервуара 1 обеспечивается режим работы распылителей без сепарации. 15Предложенный генератор позволяет значительно расширить диапазон регулирования дисперсности аэрозоля и производительности генератора.Формула изобретенияГенератор высокодисперсных аэрозолей, содержащий цилиндрический резервуар для жидкости с крышкой, имеющей осевой выходной патрубок, размещенный в нижней части резервуара, патрубок для подачи газа, форсунки с трубопроводами для эжектирования жидкости и подачи газа, каждая из которых установлена на опоре, смонтированной с возможностью регулирования и фиксации ее положения, отличающийся тем, что, с целью расширения диапазона регулирования производительности генератора и дисперсности аэрозоля, крышка выполнена съемной, а резервуар снабжен отражателем, расположенным на его верхнем торце.
