G02F — Приборы или устройства для управления интенсивностью, цветом, фазой, поляризацией или направлением света, оптические функции которых изменяются при изменении оптических свойств среды в этих приборах или устройствах например для переключения, стробирования, модуляции или демодуляции; оборудование или технологические процессы для этих целей; преобразование частоты; нелинейная оптика; оптические логические элементы; оптические аналого-цифровые преобразователи

Номер патента: 1034567

Опубликовано: 23.03.1986

Авторы: Грузинский, Сучков

МПК: G02F 1/17, H01S 3/10

Метки: излучением

...служил генератор 9 импульсного напряжения, который позволял получать импульс тока длительностью по основанию 100 нс и амплитудой 100 А, амплитуду напряжения 40 кВ. Блок 10 питания азотного лазера и генератор 9 импульсного напряжения запускались от блока 11 управления запуском, позволяющего, используя задержку между управляющими импульсами, плавно во времени смещать импульс генерации зондирующего лазера относительно импульса тока, подаваемого в газофазную среду,Контроль за интенсивностью опорного и зондирующего импульсов излучения, а также синхронизацией зондирующего импульса и импульса тока осуществляли с помощью фотоприемников 4, 8 (14 ЗЛУ-ФС) и двухлучевого осциллографа (С 8-2) 12. Сигналы с фотоприемников, минуя дифференциальные...

Номер патента: 1224775

Опубликовано: 15.04.1986

Авторы: Васильев, Копп, Румянцев

МПК: G02F 1/11, G06G 9/00

Метки: акустических, акустооптический, волнах, модулятор, поверхностных

...215 2В описываемом АОМ на ПАВ выполнение планарного волновода в виде цилиндрической поверхности обеспечивает увеличение длины взаимодействиясвета со звуком, что позволяет уменьшить акустическую мощность, необходимую для получения высокой дифракционной эффективности. Длина взаимодействия при взаимодействии света с расходящимися акустическими волнамипрямо пропорциональна апертуре электроакустического преобразователя ПАВи обратно пропорциональна расходимости акустических волн, Полоса чвс.дотот дГ в таком АОМ прямо пропорциональна расходимости акустическихволн.На фиг.2 на призму ввода света 3входной оптический луч 5 падает так,что фронт расходящихся ПАВ он пересекает под углом. Причем, при движении луча света от призмы ввода допризмы вывода...

Номер патента: 1236413

Опубликовано: 07.06.1986

Авторы: Шалыгин, Штурбин

МПК: G02F 1/09

Метки: поляризованного, света, циркулярно

...поляризации - в другую, что приводит к распаду каждого из интерференционных максимумов на,цва, соответствующих б и б поляризациям. Эта ситуация изображена на фиг, 1 пунктирными линиями.Если повернуть интерферометр в положение к соответствующее мак 13 2симуму пропускания для света б поляризации, то при прохождении чЕ- рез интерферометр неполяризованного света компонента б поляризации ослабляется, а компонента б+ поляризации проходит практически без ослабления. В результате на выходе из интерферометра отношение интенсивности света б, поляризации к интенсивности света б поляризации станет больше единицы и описывается выражением-- 1 +( - 1) Ып 28 (2)локсгде 1) =-. - контрастность интерфе",иинрометра;- фарадеевский поворотпри...

Номер патента: 1238017

Опубликовано: 15.06.1986

Авторы: Антонов, Герус, Котов, Лисовский

МПК: G02F 1/19

Метки: вектора, вращения, излучения, линейно, оптического, поляризации, поляризованного

...минимальнойзарегистрированной зллиптичности выходного излучения во всем заданномдиапазоне углов поворота, после чегодеформируют кристалл с усилием, соответствующим заданному углу поворотавектора поляризации, путем подачи напьезоэлектрический преобразователь 2напряжения определенной величины.Работа системы управления устройства осуществляется следующим образом.Вспомогательный луч 11, отраженный от светоделительного элемента 5,поступает в устройство М на призмуВолластона, пространственно разделяющую компоненты излучения с взаимноортогональной поляризацией, которыепреобразуются фотоприемниками в электрические сигналы, поступающие в электронную схему. Последняя вырабатываетсигнал, пропорциональный эллиптичности выходного оптического...

Номер патента: 1239677

Опубликовано: 23.06.1986

Авторы: Багдасаров, Уюкин, Шнырев

МПК: G02F 1/03

Метки: изображения, формирования, цветного

...к получению цветного изображения и можетбыть использовано в цветных телевизионных приемниках, устройствахцветомузыки и т.д,Цель изобретения - расширение цветового диапазона,На чертеже приведена схема устройства.Устройство состоит из двух скрещенных поляризаторов 1 и 3 и расположенной между ними матрицы 2 из кристаллов класса 3 ш с дисперсией (25и двулучепреломлением с 10 , Х-илиУ-среза, например И ТаО, с нанесенными на Е - плоскости электроцами.Устройство работает следующим образом.При освещении устройства белымсветом (показано стрелкой) входящийсветовой поток оказывается окрашенным благодаря эффекту аномальнойинтерференционной окраски. При подаче напряжения той или иной величинына ячейки матрицы выходящий потокприобретает различную...

Номер патента: 1247816

Опубликовано: 30.07.1986

Авторы: Визен, Епихин, Пустовойт

МПК: G02F 1/11

Метки: акустооптический, фильтр

...и необыкновенному лучам, К и К - волновые векторы продифрагировавнего излучения, соответствующие обыкновенному и необыкновенному лучам.Схема содержит излучение 1, светозвукопровод 2, преобразователь 3 поперечной УЗВ, поглотитель 4 УЗВ; продифрагировавшее излучение 5, соответствующее обыкновенному и необыкновенному лучам, непродифрагиро. вавшее излучение 6,Акустооптический фильтр работает следующим образом.Исходное неполяризованное излучение 1 поступает в светозвукопровод 2, где взаимодействует с поперечной ультразвуковой волной, излучаемой преобразователем 3, При этом оба исходных луча ( обыкновенный и необыкновенный) дифрагируют в разные стороны от исходного излучения так, что из светозвукопровода выходят три луча, соответствующие...

Номер патента: 858450

Опубликовано: 07.09.1986

Авторы: Берестнев, Васильев, Думаревский, Ковтонюк, Компанец, Парфенов, Попов, Фабричнов

МПК: G02F 1/135

Метки: жидкокристаллический, изображения

...света, расположенный передмногослойной структурой со стороныполупроводника, и формирователь импульсов управления, соединенный смодулятором света и с генераторомимпульсного напряжения.1Схема жидкокристаллического преобразователя изображения приведена начертеже.Жидкокристаллический преобразователь изображения содержит многослойную структуру, состоящую изпоследовательно расположенных прозрачного электрода 1, диэлектрического слоя 2, полупроводникового слоя3, диэлектрического зеркала 4, жидкокристаллического слоя 5 и прозрачного электрода 6, генератор импульс-ного напряжения 7, соединенный спрозрачными электродами 1, модуляторсвета 8, расположенный перед многослойной структурой, формировательуправляющих импульсов 9, соединенныйс...

Номер патента: 818298

Опубликовано: 15.10.1986

Авторы: Кириченко, Максимов

МПК: G02F 1/13

Метки: жидких, кристаллах, транспарант, управляемый

...слойжидкого кристалла, полупрозрачноедиэлектрическое зеркало и второй поляроид, скрещенный по отношению к 55первому.На чертеже изображен управляемыйтранспарант с использованием эффекта вращения плоскости поляризации света, работающий на отражениеОн состоит из двух стеклянных пластин 1 и 10, на внутренние стороны которых нанесены прозрачные электроды 2 из двуокиси олова. К ним прикладывается управляющее электрическое напряжение П между прозрачныЦОРми электродами 2 последовательно относительно луча записи помещены слой фотопроводника 3, слой 4 жидкого кристалла обратной связи, полупрозрачное диэлектрическое зеркало 6, первый поляроид 7 и модулирующий слой 8 жидкого кристалла. На последнем осуществляется запись информации. Толщины слоев 4 и...

Номер патента: 847806

Опубликовано: 07.11.1986

Авторы: Васильев, Компанец, Парфенов, Попов

МПК: G02F 1/13

Метки: изображения

...полупроводниковой подложкой 7, котораяявляется вторым электродом. К электродам подключен источник 8 питающего 0 Ь 2напряжения. Световой поток 9 является регистрируемым, Световой поток 1 Оосуществляет считывание информации;отраженная его часть 11 промодулирована в электрооптическом слое 3.Устройство работает следующимобразом.При подаче импульса питающегонапряжения монокристаллический полупроводниковый фоточувствительныйслой 1 переходит в состояние обеднения.При этом большая часть напряжения падает на слое полупроводника.Экспозиция его потоком 9 вызываетэкранировку электрического поля вслое 1, тем самым перераспределяянапряжения так, что большая егочасть падает на слое 3, вызывая внем электрооптический эффект.В качестве...

Номер патента: 1217125

Опубликовано: 07.11.1986

Авторы: Гуляев, Гутман, Елинсон, Захаров, Морозов, Шевченко

МПК: G02F 1/03

Метки: интегральный, каналов, переключатель, световодных

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 12171Изобретение относится к интегральной оптике, в частности к волоконнооптической связи, и может быть использовано в устройствах коммутации свето- водных каналов. 5Цель изобретения - уменьшение вносимых оптических потерь и перекрестных помех между коммутируемыми свето- водными каналами,Конструкция переключателя свето О . водных каналов представлена на чертеже. Устройство содержит световедущий элемент 1 в виде тонкой пластины, вы-, полненной из электрооптического материала, канальных .электродов 2., расположенных симметрично на противоположных...

Номер патента: 708814

Опубликовано: 07.11.1986

Авторы: Компанец, Парфенов

МПК: G02F 1/03

Метки: модулятор, пространственный, света

...20зависимость интенсивности модулированного отраженного света от интенсивности,управляющего света,но неимеет порога и гистерезиса. По этимпричинам известный модулятор не обес печивает цифровой обработки информации.Цель изобретения - обеспечениецифровой обработки информации,Цель достигается тем, что электро оптический слой размещен между двумядиэлектрическими зеркальными слоями,образующими интерферометр ФабриПеро.На чертеже показана оптическаясхема пространственного модуляторасвета,Модулятор содержит источник 1 напряжения, фоточувствительный слой 2,электрооптический слой 3, диэлектрические зеркальные слои 4 и 5,стрелкой А указан считывающий потоксвета, стрелкой Б - отраженная частьсчитывающего потока света.Устройство работает следующим...

Номер патента: 1277053

Опубликовано: 15.12.1986

Автор: Губарев

МПК: G02F 1/09, G02F 3/00

Метки: информационным, магнитооптического, состоянием, транспаранта, ячейки

...логического элемента в информационное состояние "1").Если к ячейке 1 одновременно с дополнительным внешним магнитным полем Нприкладывается импульсное управляющее поле Н, то происходит перемагничивание ячейки 1 в том случае, если сумма этих полей больше величины порогового поля переключения Н ,р (Н +Н;Н ). Однако, в указанном случае,цлительность; ймпульсного управляющего поля Р и величина Н; этого поля должны быть достаточно велики, чтобы обеспечить полное перемагничивание ячейки 1. В общем случае длительность импульса управляющего поля должна удовлетворять условию (Ц - х,)/Ч, с. , где х,. - минимальный радиус устойчивых ЦМД в магнитоодноосной пленке с толщиной й76 т скорость движения доменных стенок 2;- 50 - 100 мкм. При хо = 5 10...

Номер патента: 1282050

Опубликовано: 07.01.1987

Автор: Архипов

МПК: G02B 27/46, G02F 1/03

Метки: выравнивания, интенсивности, оптическая, пучка, сечению

...по сечению пучка на транспаранте 5 и на преобразователе 10 совпадают независимо от геометрии пучка (параллельный, схоР дящийся, расходящийся), поскольку эти элементы одинаково удалены от светоделительной пластины 3. Освещение полупроводникового фотослоя 13 вызывает уменьшение его сопротивления и перераспределение .напряжения П, в результате которого значительная его часть оказывается приложенной к электролюминофору 15, что вызывает его свечение. Причем распределение интенсивности свечения электролюминофора повторяет соответствующее распределение по сечению пучка, падающего на преобразователь. Спект 1282050ральный состав излучения электролюминофора выбирается с учетом спектральной характеристики фотопроводника 9. Таким образом, с...

Номер патента: 1303979

Опубликовано: 15.04.1987

Авторы: Милославов, Соловков

МПК: G02F 1/01

Метки: оптических, сигналов, формирователь

...среды по цепи выход источника 1 стабильного напряжения ввторой резистор 8 - второй термокомпенсирующий элемент 7 - полупроводниковый излучатель 5 - общая шина протекает ток смещения полупроводникового излучателя 5, вызывающий незначительное Фоновое излучение. По цепи выход источника 1 стабильного напряжения - первый резистор 2 - первый термокомпенсирующий элемент 3 первый выход переключателя 6 тока - ключ 4 - общая шина протекает ток управления полупроводниковым излучателем 5. 9 2Температурные коэффициенты сопротивлений первого 3 и второго 7 термокомпенсирующих элементов и сопротивления первого 2 и второго 8 резисторов подобраны в соответствии с ваттамперной и вольт-амперной характеристиками применяемого полупроводникового...

Номер патента: 1307431

Опубликовано: 30.04.1987

Авторы: Жданов, Кудрявцева, Одинцов

МПК: G02F 1/03

Метки: излучения, модулятор, потока

...характеристики регулирования;Дополнительный блок сравнения 5, работая параллельно с блоком 4, выбирает ошибку частоты модуляции последнего следующим образом Счетчик 19 подсчитывает в интер-. вале Т импульсы с выхода счетчика- делителя 26, частота которых равна шагу перестройки частоты модуляции. Состояние счетчика 19, соответствующее моментам появления импульсов на выходе делителя 18, переписывается этими импульсами по входу записи в регистр 20. На выходе устройства 21 вычитания с периодом Т Формируется код рассогласования, который через ЦАП 22 и фильтр 23 поступает на дополнительный вход усилителя 6 обратной связи, Постоянное напряжение с выхода усилителя 6, поступая на управляющий вход регулятора 7, вызывает изменение...

Номер патента: 1317371

Опубликовано: 15.06.1987

Авторы: Балодис, Машковцев

МПК: G01R 29/08, G02F 1/03

Метки: напряженности, поля, электрического

...дополнительная относительная разность фаз и можно записать: Ф - Ф = - +вф.тт2(2) Так как напряженность Е внешнегополя практически не влияет на связьмежду световодами, то Ьф - ( ар др )1-К,1(ты-ьМ )/, (3) 7 4сигналов, Для этого в исходном режимеотсутствия измеряемого поля (приЕ = О) необходимо обеспечить равноеделение мощности света в выходныхсветоводах 15 и 16, что достигаетсяпри= -Ж зп --- е ь 2 9 40где Б.т - амплитуда волн в дальней зоне световода 13;Ф 1 = /31+2 Чс й Ф 2 = 1 з 21+2- набеги фаз соответственно волн Н и Н и Н и Н до дальней зоны выходных све 1 45й 2товодов 15 и 16 (входной и выходной У-разветвители считаем одинаковыми).Для устранения влияния изменений мощности излучения источника 1 света50 на показания индикатора 11,...

Номер патента: 1317389

Опубликовано: 15.06.1987

Авторы: Некрасов, Раков, Чернышев

МПК: G02F 1/13

Метки: жидкокристаллическим, модулятором, света

...выходных напряжений формирователей 4 20 25 ЗО 35 40 45 и 5 не станет равной О. Поскольку в контуре регулирования имеется интег-,рирующее звено первого порядка, система является устойчивой и астатической.При поступлении на входы ключей 1и 2 управляющих сигналов (Фиг.2 а, б)формируется биполярный управляющийсигнал, приложенный к ЗАКИС (Фиг.2 в,Прн подаче импульса на вход ключа 1(точка А) он отпирается, снижаетсяпотенциал коллектора транзистора 12и ток от источника питания Е черезтранзистор 13, БКИС 6, диод 14, открытый транзистор 12 и ключ 1 заряжает ячейку ЖКМС,В следующем такте отпирается ключ 2 и ЖКМС 6 перезаряжается по цепи; источник Е, транзистор 15, ПКМС .6, диод 16, транзистор 17, ключ 2 до выходного напряжения формирователя...

Номер патента: 1318790

Опубликовано: 23.06.1987

Авторы: Бабонас, Реза

МПК: G02F 1/03

Метки: модулятор, поляризации, света

...свет, прошедший гиротропный кубический 45 кристалл, модулируется по азимуту др и по эллиптичности й 1, зависимости которых от азимута Ы падающего линейно поляризованного света можно представить следующим образом: 50 р - азимут линейно поляризованного света, прошедшего кристалл без электрического поля;с - значение максимальной разности фаз, обусловленное линейным двупреломлением;,2 Ы - разность фаз, обусловленнаяестественной гиротропией.Оптимальная модуляция поляризациисвета одновременно по эллиптичностии по азимуту осуществляется при вы"полнении усповия, когда общая разность фаэ, обусловленная естественной оптической гиротропией 2 йр ииндуцированным линейным двупреломлением 2 йр равна и, Одновременно должно выполняться условие сЬ28 р....

Номер патента: 1318976

Опубликовано: 23.06.1987

Авторы: Денисов, Матвеев, Очин

МПК: G02F 3/00, G06F 7/56

Метки: оптический, сумматор

...второе пространственно-непрерывные бинарные изображения. Каждый из входных потоков делится соответственно зеркалами 11 и 4 на две составляющих, Первая составляющая второго потока суммируется в противофазе с первой составляющей первого потока на полупро.рачном зеркале 3. Результирующий поток, вследствие этого, будет двухуровневым, При этом уровень "1" будет лишь в тех пространственных областях потока, где нет совпадения единицы исходных потоков. Конкретно, для сочетаний 00, 10, 01 и 11 (первым показан уровень первой составляющей второго потока) амплитуда света на зеркале 3 будет соответственно 0,1-1 и О.Полученный поток после зеркала 3 попадает на вход фазового модулятора 5. На выходе модулятора 5 возникает двухуровневый геометрический...

Номер патента: 1323998

Опубликовано: 15.07.1987

Авторы: Гук, Коленников, Малаховский, Паперно, Пилипович

МПК: G02F 1/03

Метки: ввода-вывода, изображений, электрооптическое

...такимобразом,что последовательно накаждой четный такт вначале только на ее первом, затем только на втором и т.д. выходах появляется сигнал "1". Каждый нечетный такт все выходы управляющей системы 9 обнуляются. Таким образом, сигналы системы 9, достигая через устройство 8 управления электрооптического модулятора 2, последовательно каждый четнь:Л такт включают сначала только первый, затем только второй и т.д. весь ряд оптических затворов модуля тора 2, Каждый нечетный такт все зат" воры закрыты. Следовательно, излучение источника 1 света каждый нечетный такт проходит через все закрытые затворы модулятора 2, а каждый четный такт - только через один очередной открытый оптический затвор и шостальных закрытых затворов. Далее то излучение...

Номер патента: 1323999

Опубликовано: 15.07.1987

Авторы: Воропай, Гусенков, Саечников, Торпачев

МПК: G02F 1/35

Метки: волны, двухфотонного, длины, зависимости, излучения, измерений, поглощения, сечения

...сечейия двух 40л (аЪфотонного поглощения о , Регистрируют сигнал М опорного детектора 5, на который посгупает излучение,1РоТраженное от светоделителя 4 , и,сигнал Мизмерительного детекто 45ра 6, на кОторый поступает излучение,Иотраженное от светоделителя 4 . Затем ослабитель 3 из положения А, когда он ослабляет поступающее на объект50излучение, переводят в положение В,когда ослабляется только поступающеенепосредственно на детекторы излучение, Регистрируют сигнал М, (1) опорного детектора 5 и сигнал М( М )измерительного детектора 6. Затемустанавливают следующее значениедлины волны излучения, возвращаютослабитель 3 в положение А и повто ряют. указанную последовательностьопераций. Зависимость сечения двухфотонного поглощения от длины...

Номер патента: 1337868

Опубликовано: 15.09.1987

Автор: Косицын

МПК: G02F 1/09

Метки: модулятор, света

...комитета СССР по делам изобретений и открытий 035, Москва, Ж, Раушская наб., д. 4/одписно Проектная, 4 роизводственно-полиграфическое предприятие, г ор Изобретение относится к магнитооптике, а именно к быстродействующимэлектрически управляемым модуляторамсветового потока, и может быть применено для передачи и обработки оптической информации.Цель изобретения - понижение мощности управляющего сигнала путем увеличения длины взаимодействия света смагнитооптическим веществом.На фиг. 1 схематически изображенмодулятор света; на фиг. 2 - то же,в виде зеркала для чего на грань Ананесено зеркальное покрытие,агнитооптически активный элемент1 имеет форму замкнутого магнитопровода (фиг,1). Линиями с обозначениемЬ 1 показан ход световых лучей....

Номер патента: 1339479

Опубликовано: 23.09.1987

Автор: Черкасов

МПК: G02F 1/17

Метки: заданную, интенсивностью, направляемого, область, обрабатывающего, объекта, пучка, света, удаленного

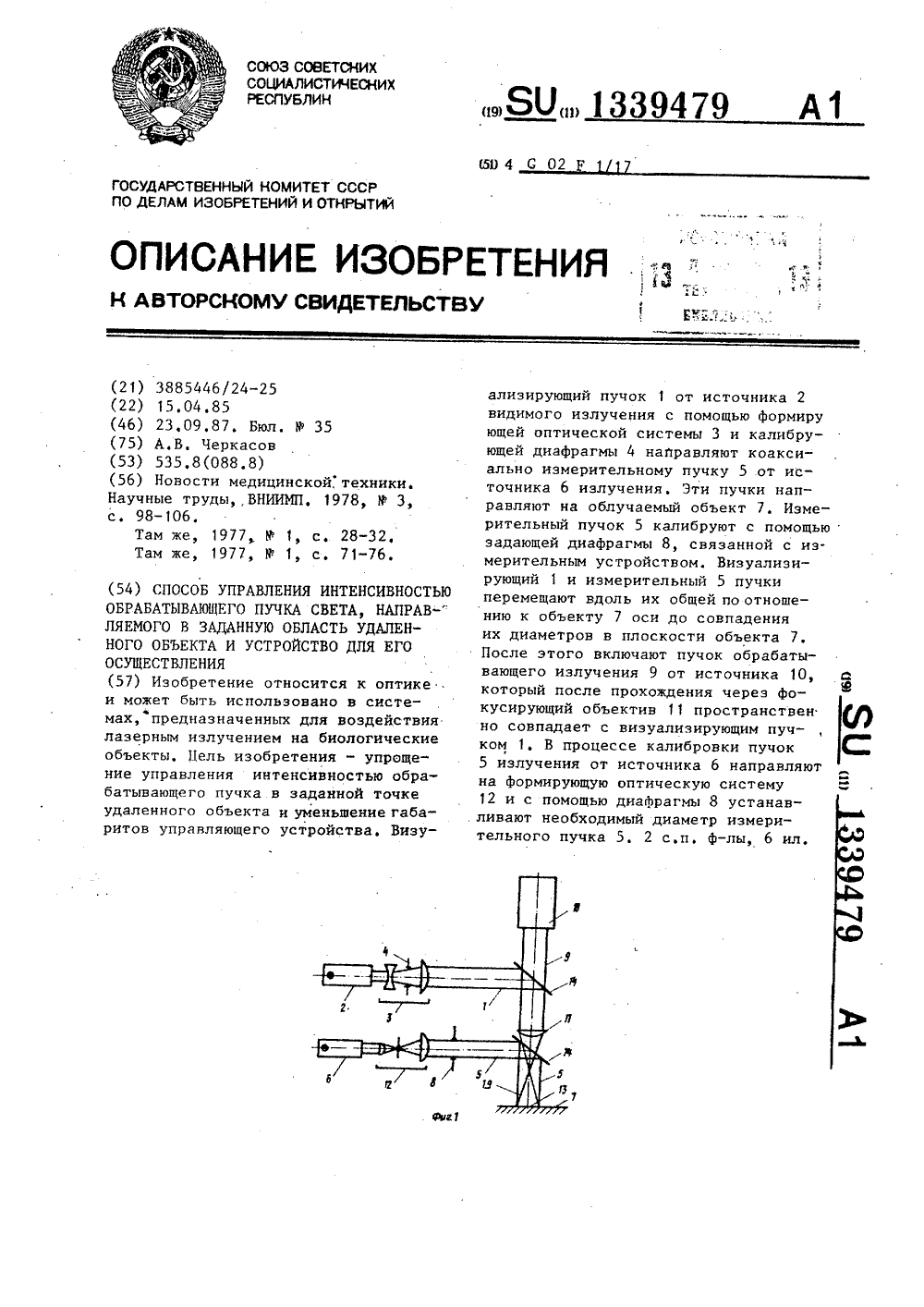

...(источник 6, оптическая система 12, диафрагма 8, зеркало 14) установлен таким образом, чтопучки всех трех каналов на выходеустановки соосны, Наводка устройстваосуществляется перемещением еговдоль оптической оси пучка 5, приэтом не меняется его репер на объекте 7, точно обозначая границы области облучения, при совпадении с которыми реперов пучков 1 и 9 обеспечивается необходимый режим облучения,Реперы пучков 1 и 9 при перемещенииотносительно плоскости объекта 7 об-.лучения изменяют свои размеры, Приэтом в зависимости от положения 1518 плоскости объекта 17. обеспечивается точное наведение двух режимовобработки: режим облучения, обозначенный репером управляющего пучка 5 в положении 17 и режим максимальнойплотности мощности облучения,...

Номер патента: 1350647

Опубликовано: 07.11.1987

Авторы: Громова, Капустин, Кодинцев, Кокарев, Колесников

МПК: G02F 1/17

Метки: электрохромная, ячейка

...Аиг. 1 и 2 изображены зеркальносимметричные стеклянные пластины, необходимые для изготовления электро;1хромной ячейки.На стеклянную пластину 1 нанесенапленка прозрачного токопровсдящегопокрытия 2, поверх которого 11 гнесенапленка электрохромного материала вкачестве рабочих электродов 3 и противоэлектродов 4,Ячейка образована двумя пластина 1 п 1,разделенными прокладкой по периметру, 211 и заполнена прозрачным электролитом. Электрохромная ячейка на основе ЧО работает следую 1 цим образом,При подключении внешнего источника тока отрицательным полюсом к рабочим 257 2электродам 3 происходит их окра 1 цивание на обеих пластинах одновременно и заданная оптическая плотность достигается вдвое быстрее,Формула и з с б р е т е н и...

Номер патента: 1137910

Опубликовано: 07.12.1987

Авторы: Кромский, Макаров, Сапрыкин, Степанцев, Фефелов, Хоменко

МПК: G02F 1/29, H01S 3/10

Метки: добротности, лазера, модулятор

...деталей, выполненных в виде усеченных призм 1 и 2, гипотенузные грани 3 и 4 которых образуют плоскопараллельный зазор 5, обладающий ссвойством полного внутреннего отражения. На усеченных гранях каждой изпризм размещены пьезоэлектрическиепреобразователи би 7, которые служатдля изменения величины указанного зазора 5. Между указанными смежнымиповерхностями 3 и 4 призм 1 и 2 расположен слой металла 8, продиффундировавший в оптические призмы. Исходная величина зазора 5 определяетсятолщиной указанного слоя металла 8,составляющей О, 1-0,7 ЛУказанный зазор вакуумирован, Площадь соприкосновения металла с оптическими призмами 1 и 2 составляет 0,1-0,5 площади каждой иэ смежных поверхностей3 и 4,Указанные соотношения являютсяоптимальными и получены...

Номер патента: 1368845

Опубликовано: 23.01.1988

Автор: Удоев

МПК: G02F 3/00

Метки: демультиплексор, интегрально-оптический

...в волноводном слое за счет электро- оптического эффекта.Период решетки выбирается по соотношениюм 1 2 =)4(2) где - дифракционный угол.Полосковые волноводы приготовлены, например, на основе ЬМЬО методом(3) 45 50 5 с 3 13688 протонного обмена в расплаве бензойной кислоты с дополнительным боковым ограничением с помощью нанесения на поверхность Ь 1.ЫЬО полосок оптического материала с более высоким (по сравнению с Н : ЬИЬО) показателем преломления (например, Аз, Я ) . Каждая стационарная брэгговская решетка выполнена в ниде периодически гоф О рированного участка поверхности полоскового световода. Вектор каждой стационарной решетки К удовлетворяет обобщенному условию Брэгга/5 р= Иргде р - волновой вектор световойволны в выходном...

Номер патента: 1383273

Опубликовано: 23.03.1988

Авторы: Кузьменко, Струк

МПК: G02B 5/20, G02F 1/01

Метки: ослабитель, управляемый, френелевский

...платформе 6, В начальном положении, когда ослаблениепучка излучения не происходит, плоскости платформ 5 и б совпадают междусобой и параллельны плоскости частично поглощающего клина (плоскопараллельной пластины) 9Если установитьплатформы 5 и 6, имеющие ось 7 вращения, под определенным углом к плоскости светоделительного элемента(фиг, 2), например клина или плоскопараллельной пластины 9, то лучокизлучения, проходящий через кольцевую схему зеркал 1 - 4 будет последовательно частично отражаться от поверхности светоделительного элемента 9, причем число таких отраженийбудет соответствовать числу проходовпучка излучения через кольцевую схе-.му ослабителя. Таким образом, согласованно меняя угол наклона каждой изплатформ 5 и б по отношению к...

Номер патента: 675800

Опубликовано: 23.04.1988

Авторы: Ковшев, Павлюченко, Смирнова, Титов

МПК: C07D 213/57, C09K 19/00, G02F 1/13 ...

Метки: 5-алкил-2-(4-цианофенил)-пиридины, жидких, качестве, кристаллов

...при(-)30 С, Осадок отфильтровывают,промывают абсолютным эфиром, и не перекристаллизовывая, применяют в следующей стадии. Выделяют 19 г (84%),в) 5-бутил-(4-бромфенил)-пиридин.В раствор 40 г уксуснокислого аммония в 150 мл ледяной уксусной кислоты помещают 19 г (0,05 мол,) перхлората 5-бутил-(4-бромфеннл)-пирнлия и кипятят 4 ч, выливают в 300 мл воды, Выпавший осадок экстрагируют бензолом. Бензольный экстракт промывают водой, сушат над сульфатом натрия и отгоняют бензол на роторном испарителе, Остаток перекристаллизовывают из гексана с актнвированным уг-" лем. Выделяют 6,7 г (46%) вещества с температурой плавления (Т) 76 н температурой перехода в смектическую мезофазу 65,5 С.(0,06 мол.) цианистой меди и 20 млН-метилпирролидона....

Номер патента: 1394195

Опубликовано: 07.05.1988

Авторы: Алексеев, Горохов, Попов

МПК: G02F 1/01

Метки: излучения, плоскостью, поляризации

...направленное по оси, врац 1 ения устройства, последовательно отражается от зеркал 5-7 и выходит из устройства в первоначальном направлении, Управление положением плоскости поляризации излучения осуществляется поворотом устройства вокруг оси вращения, 1 т,е, изменением угла между плоскостью35 Поляризации входного излучения и плоскостью падения излучения на входное зеркало 5 (изменением, азимута Колебаний), При азимуте колебаний входного излучения Ы, азимут выходного излучения составляет величину, близкую к М т,е. угол поворота, плоскости поляризации выходного излучения относительно входного составляет ( = 2 ы.Расчет по Формулам френеля показывает, что устройство с зеркалами, выполненными из меди, при угле падения на входное и выходное...

Номер патента: 1396116

Опубликовано: 15.05.1988

Авторы: Боярин, Журавлев, Куземченко, Ярославский

МПК: G02F 1/07

Метки: измерительная, керра, ячейка

...две функции. С помощью этих призм зафиксировано расстояние между электродами. Кроме того, эти призмы ограничивают оптически активную зону ячейки (т,е. зону,где происходит изменение состоянияполяризации луча под действием приЛоженного напряжения) областью, гдеэлектрическое поле в жидкости практически однородно,Измерительная ячейка Керра работает следующим образом. 30Напряжение прикладывают к элек"тродам 3, в результате чего в жидкос".ти 2 возникает напряженность поля,что приводит к возникновению в жидкости двулучепреломления (эффект Керра), т.е, к изменению состояния35поляризации луча 5 Измеряя на выходе ячейки это изменение и проводясоответствующий пересчет, определяютзначение приложенного к электродамнапряжения, или наоборот...
