Пространственный модулятор света
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

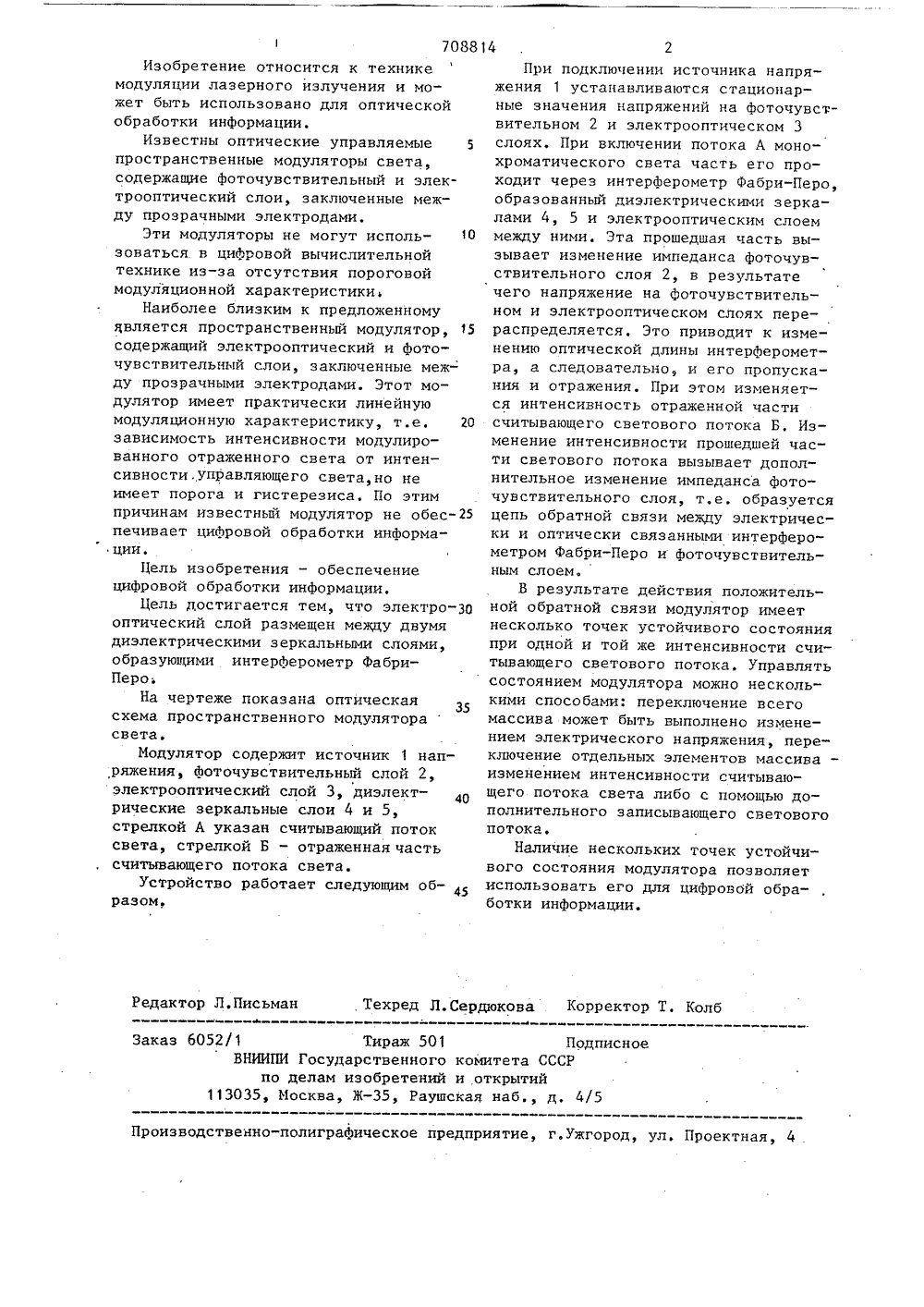

(54)(57) ПРОГ СВЕТА, содерж и Фоточувстви ные между про о т л и ч а ю РАНСТВЕННЬЙ МОДУЛЯТОР щий электрооптический ельный слои, заключен(71) Ордена Ленина физичститут им, П,Н,Лебедева(56) Компанец И.Н. Управпаранты. "Зарубежная радка", 1977, 9 4, с. 46.Патент США Р 4018509,кл. 350-160, опублик. 19 ский ачными эл ектродами, тем, что, свой обра- ооптическии щийся ечения циф ции, элект арйен с целью обесп ботки информа слой размещен кими зеркальнь ми интерАером между двумя электричеми слоями, образующиетр фабри-Перо. нс емые иэле ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯ708814 Техред Л.Сердюкова Корректор Т. Колб Редактор Л.Письман Заказ 6052/1 Тираж 501 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,ужгород, ул. Проектная, 4 Изобретение относится к техникемодуляции лазерного излучения и может быть использовано для оптическойобработки информации.Известны оптические управляемые 5пространственные модуляторы света,содержащие фоточувствительный и электрооптический слои, заключенные между прозрачными электродами.Эти модуляторы не могут использоваться в цифровой вычислительнойтехнике из-за отсутствия пороговоймодуляционной характеристики,Наиболее близким к предложенномуявляется пространственный модулятор, 15содержащий электрооптический и фоточувствительный слои, заключенные между прозрачными электродами. Этот модулятор имеет практически линейнуюмодуляционную характеристику, т.е, 20зависимость интенсивности модулированного отраженного света от интенсивности,управляющего света,но неимеет порога и гистерезиса. По этимпричинам известный модулятор не обес печивает цифровой обработки информации.Цель изобретения - обеспечениецифровой обработки информации,Цель достигается тем, что электро оптический слой размещен между двумядиэлектрическими зеркальными слоями,образующими интерферометр ФабриПеро.На чертеже показана оптическаясхема пространственного модуляторасвета,Модулятор содержит источник 1 напряжения, фоточувствительный слой 2,электрооптический слой 3, диэлектрические зеркальные слои 4 и 5,стрелкой А указан считывающий потоксвета, стрелкой Б - отраженная частьсчитывающего потока света.Устройство работает следующим образом,При подключении источника напряжения 1 устанавливаются стационарные значения напряжений на фоточувствительном 2 и электрооптическом 3 слоях, При включении потока А моно- хроматического света часть его проходит через интерферометр Фабри-Перо, образованный диэлектрическими зеркалами 4, 5 и электрооптическим слоем между нимиЭта прошедшая часть вызывает изменение импеданса фоточувствительного слоя 2, в результате чего напряжение на фоточувствительном и электрооптическом слоях пере- распределяется. Это приводит к изменению оптической длины интерферометра, а следовательно, и его пропускания и отражения. При этом изменяется интенсивность отраженной части считывающего светового потока Б, Изменение интенсивности прошедшей части светового потока вызывает дополнительное изменение импеданса фоточувствительного слоя, т.е. образуется цепь обратной связи между электрически и оптически связанными интерферометром Фабри-Перо и фоточувствительным слоем.В результате действия положительной обратной связи модулятор имеет несколько точек устойчивого состояния при одной и той же интенсивности считывающего светового потока, Управлять состоянием модулятора можно несколькими способами: переключение всего массива может быть выполнено изменением электрического напряжения, переключение отдельных элементов массива - изменением интенсивности считывающего потока света либо с помощью дополнительного записывающего светового потока.Наличие нескольких точек устойчивого состояния модулятора позволяет использовать его для цифровой обработки информации.
СмотретьЗаявка
2646165, 20.07.1978
ОРДЕНА ЛЕНИНА ФИЗИЧЕСКИЙ ИНСТИТУТ ИМ. П. Н. ЛЕБЕДЕВА
КОМПАНЕЦ И. Н, ПАРФЕНОВ А. В
МПК / Метки
МПК: G02F 1/03
Метки: модулятор, пространственный, света
Опубликовано: 07.11.1986
Код ссылки
<a href="https://patents.su/2-708814-prostranstvennyjj-modulyator-sveta.html" target="_blank" rel="follow" title="База патентов СССР">Пространственный модулятор света</a>
