Номер патента: 1544939

Опубликовано: 23.02.1990

Авторы: Дидковский, Иванов, Куземченко, Кузнецов, Майлер

МПК: E04B 7/00, E04H 7/06

Метки: покрытия, резервуара, складчатого, сооружения

...между .периметромцентрального и вершинами секториальных вь 1 резов, Через центральный выреззакрепляют на днище резервуара мон 45тажную стойку 6 с подъемным устройством 7, которые крепятся к концам радиальных балок, В вершинах секториальных вырезов также устанавливаютмонтажные стойки 8 с подъемными устройствами 7. Осуществляют подъем ра 50диальных балок подъемными устройствами 7 при этом расположенные междубалками свободные части полотнищаизгибаются под действием собственно"го веса, Первоначальный подъем балок 55чнынужно производить до тои величины,при которой наиболее низкие края полотнища, расположенные на биссектрисах углов между смежными радиальнымибалками (точки Д, Б, В, Г), поднимутся, над днищем 4, Затем...

Номер патента: 1396116

Опубликовано: 15.05.1988

Авторы: Боярин, Журавлев, Куземченко, Ярославский

МПК: G02F 1/07

Метки: измерительная, керра, ячейка

...две функции. С помощью этих призм зафиксировано расстояние между электродами. Кроме того, эти призмы ограничивают оптически активную зону ячейки (т,е. зону,где происходит изменение состоянияполяризации луча под действием приЛоженного напряжения) областью, гдеэлектрическое поле в жидкости практически однородно,Измерительная ячейка Керра работает следующим образом. 30Напряжение прикладывают к элек"тродам 3, в результате чего в жидкос".ти 2 возникает напряженность поля,что приводит к возникновению в жидкости двулучепреломления (эффект Керра), т.е, к изменению состояния35поляризации луча 5 Измеряя на выходе ячейки это изменение и проводясоответствующий пересчет, определяютзначение приложенного к электродамнапряжения, или наоборот...

Номер патента: 1386918

Опубликовано: 07.04.1988

Авторы: Боярин, Журавлев, Куземченко, Ярославский

МПК: G01R 15/24, G01R 19/00

Метки: высокого

...6 и регистрирующее устройство 7.Способ осуществляется следующим образом.Луч от источника 1, приобретая необходимую ориентацию плоскости поляризации в поляризаторе 2, поступает на вход электро- оптической ячейки 3. Отражаясь элементами 4, луч многократно проходит через оптически активную зону ячейки, при этом фазовый сдвиг, приобретаемый лучом в электрическом поле, увеличивается от прохождения к прохождению. Пройдя через фазовую пластину 5, которая компенсирует фазовые сдвиги, возникшие в элементах 4, луч попадает на анализатор 2, где фазовую модуляцию луча преобразуют в амплитудную 35 модуляцию. Интенсивность вышедшего из анализатора 2 света преобразуют фотоприемником 6 в электрический сигнал и регистрируют и измеряют...

Номер патента: 1357699

Опубликовано: 07.12.1987

Авторы: Александров, Голендер, Куземченко

МПК: G01B 7/16

Метки: вращающихся, деталях, деформации, изгиба

...устройства для измерения деформации изгиба на вращающихся деталях.Устройство содержит два тензорезистора 1 и 2, размещенных ортогонально в одном поперечном сечении вращающейся детали, два регулируемых по чувствительности канала 3 и 4 усилительной аппаратуры, каждый из которых соединен с одним иэ тензореэисторов 1 или 2, два квадратора 5 и 6, каждый иэ которых своим входом соединен с выходом одного из каналов 3 или 4 усилительной аппаратуры, соединенный с выходом квадраторов 5 и б, сумматор 7 и блок 8 выделения результирующего значения сигнала, выполненный в виде блока извлечения квадратного корня.Устройство работает следующим об" разЬм.При вращении детали, например вала, под действием постоянно направленной силы в ней возникает...

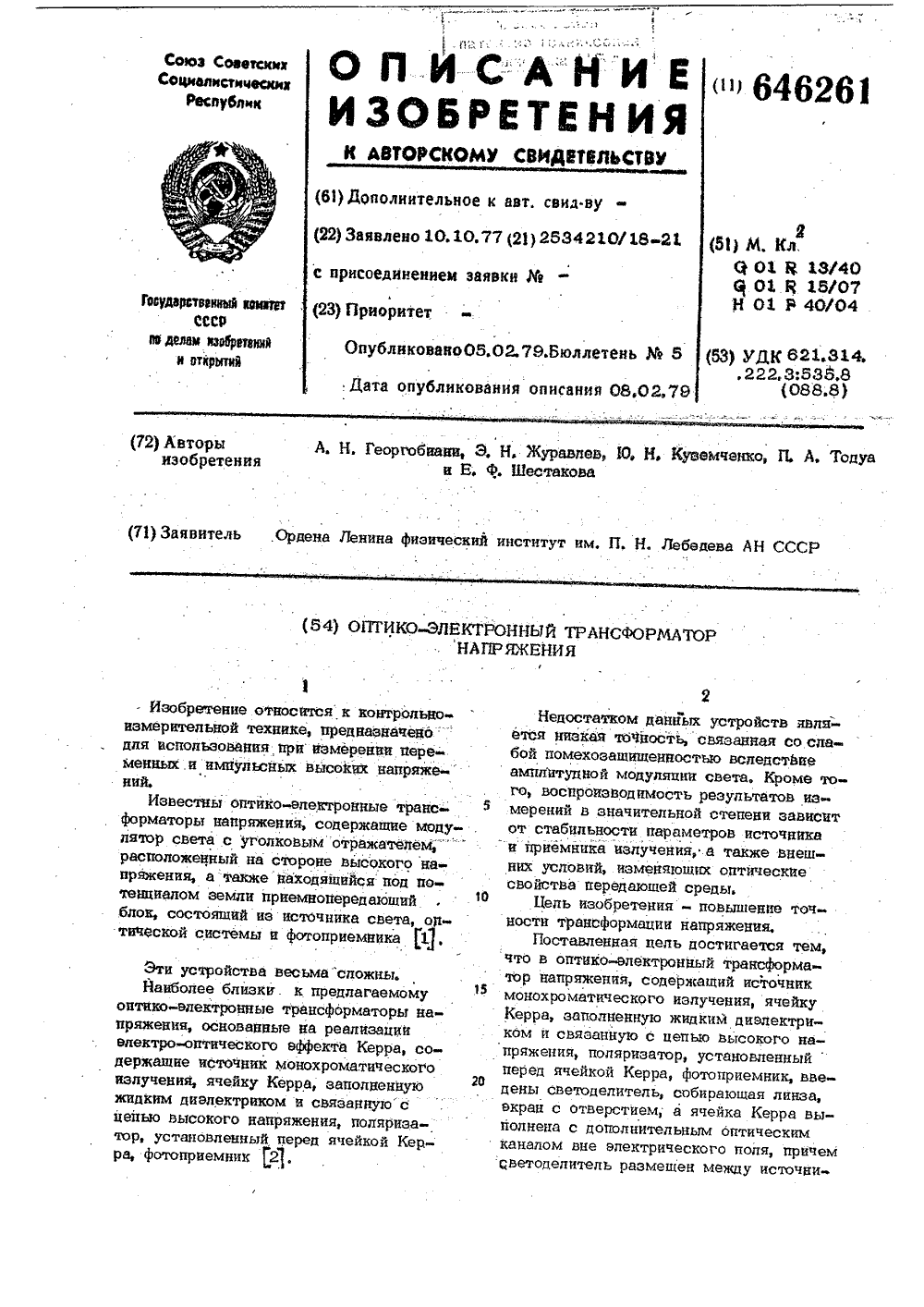

Номер патента: 646261

Опубликовано: 05.02.1979

Авторы: Георгобиани, Журавлев, Куземченко, Тодуа, Шестакова

МПК: G01R 13/40, G01R 15/24, H01F 38/24 ...

Метки: оптико-электронный, трансформатор

...состоящий из источника света, ортической системы и фотоприемника Я.Эти устройства весьма спожны.Наибодее бдизки. к преддагаемомуонтико-эдектронные трансформаторы напряжения, основанные на реадизацииадектро-оптического эффекта Керра, содержащие источник монохроматическогоизлучения, ячейку Керра, заподненнуюжидким диэдектриком и связаннуюсцепью высокого напряжения, подяризатор, установленный перед ячейкой КерРа, фотоприемник 2,Недостатком данных устройств явдяется низкая тоЧность, связанная со сдабой помехозащищенностью всдедстЬие ампдитудной модуляции свею. Кроме того, воспроизводимость резудьтатов измерений в значитедьной степени зависит от стабильности параметров источника и приемника излучения, а также внешних усповий, изменяющих...

Номер патента: 212503

Опубликовано: 01.01.1968

Авторы: Куземченко, Ширшов

МПК: E04H 12/34, E04H 7/04

Метки: возведения, оболочек, тонкостенных

...тщательной выверки и регулировки натяжения каждой расчалки.В описываемом устройстве для устранения 15 этих недостатков, а также для повышения общей устойчивости отдельных частей оболочки в процессе, монтажа, расчалки объединены в один непрерывный канат, натяжение которото регулируется через соединительное звено, за крепленное на его конце с помощью натяжного устройства. Причем направление каната задают рядами роликов, один из которых закреплен радиально по периметру оболочки, а другие крепят к якорям. 2На фиг. 1 изображено схематично описываемое устройство, вид в плане; на фиг. 2 - разрез по А - А на фиг. 1.На кольцевой царге 1 изнутри натягивают внутреннюю систему расчалов, состоящую из роликов 2, прикрепленных к оболочке, каната 3,...

Номер патента: 205249

Опубликовано: 01.01.1967

Авторы: Галанин, Куземченко, Федоров, Ширшов

МПК: B66C 1/10, B66C 1/16

Метки: валансирная, траверса

...кранов расположены выше горизонтальной оси опорного звена со сферической поверхностью.Такое выполнение балансирпой траверсы улучшает балансировку нагрузок на грузо- подъемные краны, повышает надежность в работе, упрощает конструкцию.На фиг. 1 изобракена схема балансирной траверсы при подъеме вертикального аппарата; на фиг. 2 - то же, установленная под аппаратом; на фиг. 3 - разрез по .4 - Л, фиг, 2.Балансирная траверса, устанавливаемая под аппаратом 1, состоит из следующих основных узлов: пяты 2, жестко закрепляемой к аппаШаровая опора 3 состоит из опорного звена 8 со сферической поверхностью, приваренного и пластине 9, прикрепляемой к балке 4, например, болтами 10. Г 1 утехт изменения места крепления опоры 3 на балке 1 можно...
