Номер патента: 86850

Опубликовано: 01.01.1950

Автор: Фомин

МПК: G02F 1/17

Метки: инерции, моментов, подобных, полярных, прибор, сечений, тому, характеристик, центробежных

...а последний на показания гальванометра.Нахождение нейтрального слоя производится посредством перемещения клина моментов инерции относительно шаблона сечения. При минимальном значении момента инерции площади (по показаниям гальванометра) ось светового клина совпадает с нейтральным слоем сечения.Значения моментов инерции относительно главных осей максимальны и минимальны для данного сечения и поэтому нахождение направления главных осей несложно. Для этого рабочая пластинка должна быть круглой и линия нейтрального слоя на ней должна проходить через центр этого круга, Центр тяжести определяемого сечения при наложении на рабочую пластинку должен совпасть с центром круга. Теперь, вращая шаблон сечения вокруг совмещенных центров и наблюдая...

Номер патента: 92340

Опубликовано: 01.01.1951

Авторы: Гирченко, Пульфер

МПК: G02F 1/03, G03B 15/05, G03B 9/00 ...

Метки: импульсного, фотографирования

...Емкость основных конденсаторов составляет 0,1 - 0,01 мкф, рабочее наппяжение - порядка десятков киловольт. Зарядка осуществляется высоковольтным трансформатором 1 через выпрямительное устройство 2. По. сле зарядки основные конденсаторы С ключами 3 отключаются от питающей системы, Разрядке основных конденсаторов на ячейке 4 Керра препятствуют искровые промежутки Е и 1, причем расстояние между шарами разрядниками в искровом промежутке Е больше расстояния между разрядниками в искровом промежутке, при котором произойдетпробой, обусловленный заданным напряжением на основном конденсаторе. Таким образом, основные конденсаторы остаются разъединенными один от другого до момента срабатывания установки. Начало срабатывания (замыкание цепи)...

Номер патента: 94493

Опубликовано: 01.01.1952

Авторы: Корольков, Кудрявцев

МПК: G01B 11/06, G01J 4/04, G02F 1/03 ...

Метки: поляриметр

...через СНТ(ЕсОС ВЕШЕГТВО д, ЯНЛПЗЯТОр 6 П (1)1(КГ 1)МС"1 ГЯ ЛНН ( с Нс ФОТО- эслс)Гн, О. ФОГОПООкн ПОГле ) ГнлнтслЯ ) ВОЗ;1(1.стВ О и; илик;3 т 01) плн (ГОГс:,Пы .(Сязм 10.11 Г:30 МОЛ, ВТОР ПОЛ ВОЗЛССТВПС.,1 Э,ГКТРН"СКОГО 13(151 ЛСС)ОРМП)С С Я,О В)ЯЗЫЗЯВН ТрЕНН 1 Е НсПрЯЖЕНН 5 В К).СТЯЛЛС 1 С, С,",ОВ 3 ТСЛЬ- но, н ПОВОРОГ нлоскОГт П 1)0.(ОЛ 5)н(ГГО чс)(3 кР;Г слл ПОЛ ЯР 30 Бс)н 130 ГО ЛЯ Г 3 СТ 3, О. НОВОРО;1 ЛЧ;1 НРОПРЦНОН)ЛСН НЯПР):ЖСН;1;0 13 (.;1 ГТ)ЛЛ (.ПО Осн Яосцисс Отло)кеи угол ПОВОрота:( Яиализатора, Я 510 Оси ординат - сила светового потока ( иа фотоэлсменте, Точка а соответствует смещению поляризатора ио отношению к анализатору ия 45". При этом зя Один период электрического поля кристалл путем натяжения дВяжды умеН 1...

Номер патента: 111120

Опубликовано: 01.01.1957

Автор: Вихман

МПК: F16C 33/32, G01B 11/08, G02F 1/01 ...

Метки: геометрических, параметров

...тронд:д встнля 1 ь ЗГдз:икаст папря);аИс, котро да,сс обычнь,м об)аЗЖ 1;ОЗ 1("ГС)Ю ЕТ На 1;СЛСЙНЬ;й Про;С)Кутотн:Ьй П 1)сдб 1 зоватс.7 Ь 1)икт.и;)уОпКи э)дт нмпу 7 Ь; тз целях упр)В(си 1 нснд пнтс 7 ь(ь,1 с )гагЛ т 2 Зт Сттт 5 НОПИтт 317 тГ 0 Сор)ирод(И Ср 1 с а 1 Нд Издс 7 И 5: И включспя сигна.тОВ:- гд",е; или Б - брак. Б процессе кдтрдля элек рднпые;гтт 111 трубок 4 и 6 засгавл 51 ст синхронно ГСремеп(аться в горизс.тальном и вертикальном напразления.отндсительно теней 5 ти 7 с ГестОщыс откеОня 0(цих органов 13 и 14, питаемых от о;них и тех же генераторов 10 и 1.Велгпиа и В:ртикальндгд 01 к,01 Сния уча дслжгяаЧТООЬ ПЕрЕХСд ЕГО В ТЕттпуЮ ООЛастЬ ЗЦ)аНа ИЗ СВРТ,ОЙ И;И НадбдрОТ СОВСРШИЛСЯ ТОЛЫ(0 0 цтии Раз В Пт)ДЦСССЕ Каждо 0 ПЕДТИ 1...

Номер патента: 121528

Опубликовано: 01.01.1959

Автор: Эскин

МПК: A61B 3/02, G02F 1/03, H03K 7/10 ...

Метки: адекватный, оптический, управлением, хронаксиметр, электронным

...электрического напряжения на ячейке Керралампочки 4 в глаз исследуемого не проходит - затвор закрыт.Открытие затвора осуществляется подачей напряжения от упмого электронного импульсного генератора о через высоковольтпрямитель б. Генератор 5 может работать как в непрерывном,зирующего ектронным ионптичес ействуя ашать олярои не про провож пускает иметра. ический идов д. свет от равляеый вытак и вЖ 121528 импульсном режиме. В первом случае затвор открыт постоянно, во втором - только на время действия отпирающего импульса.Величина напряжения, подаваемого на затвор как в непрерывном, так и в импульсном режиме регулируется от 0 до 5 кв регулятором 7. Контроль напряжения осуществляется только в непрерывном режиме вольтметром...

Номер патента: 121567

Опубликовано: 01.01.1959

Автор: Величко

МПК: G02F 1/03

Метки: керра, конденсатор, свв-1, светодальномерам, типа

...взаимно-перпендикулярно.роидов проходит по грани бипризмы 11 и составляетлением силовьх линий поля с конденсаторе Керра,Таким образом, поляризованный световой потопризмой на две части. Половина светового потока пр оскости поляризации Линия раздела поля-гОс в 4 О с паправк расщепляется би оходит через апалза )Ор 12, составляю 1 Ц уГ ол и л 3 с плоскОстгчо гОл 5 ризации анализатора 5, передающей ячейки Керра, а вторая половина светового потока т 11 оходтт через з 1 ализстор 1-, сос:с вл 5.ОИ 1 ,10.0 с глсскостый ИО- ляризации анализатора 5. В этом случае ячейку Керра приемной трубы составляет поляроид б, выполняющий функции поляризатора и анализатора 12 с двумя плоскостями поляризации. Таким образом, наблюдатель 1 б видит...

Номер патента: 122552

Опубликовано: 01.01.1959

Автор: Авруцкий

МПК: G02F 1/21

Метки: модулятор, света

...с равной длиной плеч. Зеркала 1 и 2 плеч интерферометра оптически совмещены с помогцьо полупрозрачного зеркала 3, Световой поток 5, который необходимо ггромодулировать, направляется на зеркало 3 и, частично отражаясь от него, а частично проходя сквозь нанесенный на него полупрозрачный слой серебра, разделяется на два взаимно-перпендикулярп 11 х полупотока равной интенсивности. Один полупоток входит в зеркало 1, и другой в зеркало 2. После нормального отражения от этих зеркал лучи света возвращаются к светоделительному слою серебра на зеркало 3. При этом лучи снова совмеща 1 отся и, выходя из устройства, интерферируют между собой, Зеркало одного из плеч может смещаться под действием пьезокварцевого двигателя, на обкладки которого...

Номер патента: 122896

Опубликовано: 01.01.1959

Автор: Котляр

МПК: G01J 1/04, G01J 1/36, G02F 1/01 ...

Метки: негатива, почернения, степени, фотометр, фотоэлектрический

...отклонение луча кинескопа 12, в то время как горизонтальное его откло 11 ение производится синхронно с лучом кинескопа 3 от блока разверток 13. При необходимости получения регистрограммы распределения интенсивности вдоль одной строки негатива кадровая развертка в блоке разверток 13 выключается; прц этом на экране кцнсскопа 12 будст существовать кривая, изображающая распределение. Изображение с экрана кинескопа 12 может быть сфотографировано камерой 14 или срисовано на кальку. При необходимости получения картины изофот негатива испол:,- зуется измененная схема: перед экраном кинескопа 12 вместо фотокамеры 14 почещается непрозтачная маска 1 с горизонтальными прорезями, соответствующими определенным интенсивностям. Срочная развертка...

Номер патента: 124467

Опубликовано: 01.01.1959

Авторы: Адрианова, Попов

МПК: G02F 1/11

Метки: дифракционный, модулятор, света

...изображена оптическая схема предлагаемого модулятора.Модулятор .содержит источник света 1, конденсатор 2, посылаюш 1 ьй параллельный пучок света, и кювету 3, напол:енную жидко "тью, з кото- рОЙ у;"тановлены два Встречно расположенных пзлу 12 тел 4 11 з тиганата бария. В пред.ЯгаезОм хОдулторс можно тактке примен 11 ть бесконечное число излучателей; в этом случае излучатель пршиимаст форму цилиндра. Излучател 11,возбуждаОтея на сооствс 11 ИОЙ с 12;тоте или на нечетных гармониках от генератора 5 и фазоьращателя 6. При этом в жИдКОСтИ, В КОтОруЮ ОНИ ОПущЕНЫ, ВОЗНПКаЮт СтОяЧИЕ уЛЬтрЯЗВуКОВЫс волны, образованные в"тречными бегущими волнами, поступающими от излучателей,Модулятор с неско 1 ькими париэми излуч 2 те;1 ями эконоъ 1 ичен,...

Номер патента: 124567

Опубликовано: 01.01.1959

Автор: Мирлин

МПК: B23K 9/173, B23K 9/18, G02F 1/03 ...

Метки: дуговой, электросварки

...зазора ведет к увеличению сечения наплавленного металла и, таким образом, к увеличению затрат производства. Для уменьшения протекания жидкого металла и сварки шва сварку ведут вначале электродом меньшего диаметра, а затем электродом большего диаметра. Такая сварка сложна и недостаточно производительна.Описываемый способ дуговой электросварки металлов позволяет сократить зазор между свариваемыми деталями и уменьшить вследствие этого объем наплавленного металла, увеличить коэффициент использования тепла электрической дуги, уменьшить угол раскрытия и сечение наплавленного металла. В результате повьппается эффективность сварочной дуги и улучшается качество сварочного соединения. Эти преимущества достигаются за счет того, что при...

Номер патента: 126643

Опубликовано: 01.01.1960

Автор: Горышин

МПК: G01J 1/04, G01J 1/36, G02F 1/01 ...

Метки: компенсационный, фотометр

...объективом 12 в плоско М 2061:1сгн диска 4 модулятора. Установленный за диском 4 объектив 13 Пан а,.;,н,р,ььнльныи пучок световых лучей на призму 14. Световые ., ь,;,;,ич,п,нп,:с призмой, проходят через измерительную диафрагм 1,. ,1, кив 16 фокусирует лучи на молочном стекле 17. Для регул, нн,;,н на сальной интенсивности светового потока служат два устаноннш.х к,пина 18 Затем световые лучи формируются линзой 19 в вндс пу;ка иизмснного сечения, который освещаст катод фотоэлемента . И;мрясмый и сравниВаемый лучи модулируются при пОмОщи диска у,.р;1 лсннсно на о и синхронного двигателя - генератора 20. Двигатель 20 рагцаст д ск 4 модулятора с постоянной скоростью и генерирует норнос напряжение для реверсиВного дВигателя 21, приводящего в...

Номер патента: 127053

Опубликовано: 01.01.1960

Авторы: Архипов, Желудов, Киселев

МПК: G01B 9/02, G01J 3/18, G02F 1/21 ...

Метки: амплитудной, модуляцией, селективной, спектрометр-интерферометр

...лучей вращением плоскопараллельной пластинки-компенсатора.Схема спектрометра-интерферометра, в котором фшетки установлены параллельно друг другу, изобраспектрометр-интерферометр с перпендикулярным рфракционных решеток - на фиг. 2.Пучок параллельных лучей, падающих на плоскопараллельную пластинку-делитель 1, делится на два интерферирующих между собой пучка, проходящих одинаковые пути, Модуляция производится при изменении разности хода вращением плоскопараллельной пластинки-компенсатора 2. Пучок параллельных лучей после делителя 1 и компенсатора 2 отражается с помощью плоских зеркал 3 и 4 на дифракционные решетки 5 и б. Решетки чстановлены па общем основании параллельно (фиг. 1) или перпендикулярно (фиг. 2) друг другу, При сканировании...

Номер патента: 127054

Опубликовано: 01.01.1960

Авторы: Архипов, Желудов, Киселев

МПК: G01J 3/18, G02B 9/02, G02F 1/21 ...

Метки: амплитудной, модуляцией, селективной, спектрометр-интерферометр

...общем основании и поворачиваются вокруг обшец оси вращения. Это полностью исключает ошибки в углах поворота каждого из зеркал. Для модуляции используют третье зеркало, которое расположено перпендикулярно или параллельно плоскости диффракционной решетки.На фиг. 1 изображена схема спектрометра-интерферометра, в котором модуляционное зеркало расположено параллельно диффрак. ционной решетке; на фиг. 2 - то же, перпендикулярно диффракционной решетке,В обеих схемах пучок параллельных лучей падает на диффракционную решетку 1 перпендикулярно. При этом интерферируют между собой пучки правых и левых порядков. Автоколлимационные зеркала 2 и 3, с помощью которых сканируют спектр, жестко закреплены на общем основании и поворачиваются вокруг общей...

Номер патента: 127286

Опубликовано: 01.01.1960

Автор: Демушкин

МПК: G02F 1/03

Метки: источник, керра, питания, ячейки

Номер патента: 127840

Опубликовано: 01.01.1960

Автор: Кондрашков

МПК: G02F 1/03, G02F 1/07

Метки: модулятор, потока, светового

...5 жсип 1 енсратора 9. В коидеисатсрах Ксрра 30 кст исиользсватьс 51 э.)(1)скт Кер);1в газообразных, кеДких иг 11 гвсрдых телах,ПО;15 ризовяи 1 ы 11 свет истоп 1 К(1 1 псе)сдство.5 К 011 деисятора о ияПРЯВЛЕЕЕТС 51 Н 2 ПОЛЯРИЗ(1 ТОР О И Е) 1 РССТР 21(91 ВО 1 СКДУ П.1)СТИП)1)И ГЕЭВОГО конденсатора Керри -т, Вы)иод)иий из ко)1 дсисатора -е све 1 иаир)12 ляется коллективс) 6 В прсстпя:ство хскду п.ястииа.,Еи ВЕсрсГО ксидс.1 сатора Керра,), проходит далее сквозь анализа;ор 7 и формирустснлинзой 8 в пучок лучей.Полиризатор, кондеисаторы Ксрря и яиализатор располоксиы та.,ТО Г 1;1 сскссть полЯРИЗЯН:и сВста по;151 РП 321( РО ООРЯЗУ(т УОл В 4) и 9 ь.е 12784 О с награвле 51 ия з,тектричсских поле в конденсаторах 4 и з, плоскость поляризации...

Номер патента: 136930

Опубликовано: 01.01.1961

Авторы: Кондрашков, Никитин, Ратынский

МПК: G02B 5/30, G02F 1/07

Метки: модулятор, потока, светового

.../4 или а/4 волны, одно из главных направлений которой составляет угол в 90 с плоскостью поляризации. Это позволило уменьшить потери света в приборе и улучшить характер модуляции.На чертеже изображен описываемый модулятор.СВет От источника сВета 1 с 1 омощью гсонденсвгтора 2 награВЛЯется через поляризатор 3 в пространство между пластинками конденсатора Керра 4. Вышедший из конденсатора свет проходит через ггластинку .) в г/4 или д/4 волны, анализатор 6 и с помощью линзы 7 собирается н параллельный пучок лучей. Если на конденсатор Керра действует переменное напряжение от источника 8 с амплитудой, равной критическому напряжению, то при соответствующей взаимной ориентировке конденсатора 4 и пластинки ) световой поток, выходящий из...

Номер патента: 139221

Опубликовано: 01.01.1961

Авторы: Кеймах, Кудрявцев, Шамбуров

МПК: G02B 5/30, G02F 1/01

Метки: плоскости, поворота, поляризатор-модулятор, поляризации, света, угла

...соединена на винтах 11 с основным неподвижным основанием 4, обеспечивая таким образом соосность колебательной системы и электромагнита. При этом выступы 8 магнитной оправы 2 поляризующего элемента располагаются симметрично против зазоров между полюсами электромагнита 7.По протекании переменного тока по катушке электромагнита 7 возбуждаются вынужденные угловые колебания оправы 2 с поляризующим элементом 1. Если частота собственных колебаний колебательной системы будет равна частоте переменного тока, питающего катушку электромагнита 7, то возникнут резонансные колебания этой системы. Угловые амплитуды колебания оправы 2 с поляризующим элементом при этом достигают порядка 5 - 10, Плоскость поляризации света, пропущенного вдоль оси...

Номер патента: 148911

Опубликовано: 01.01.1962

Автор: Рабинович

МПК: G01B 11/04, G01B 7/04, G02F 1/29 ...

Метки: длины, раската

...этом изображение движущегося раскат тся через объектив передающей камеры на фотослой пере изионной трубки, работающей в режиме однострочного и сканируется (развертывается) ее лучом.Длительность импульса, снимаемого с передающей трубки, зависит от длины измеряемого раската, а также от скорости развертывающего луча. Системе измерения свойственны ошибки при измерении длины из-за перемещения раската в процессе измерения и из-за изменения расстояния между передающей камерой и верхней плоскостью раската различной толщины, Раскаты различной длины и толщины имеют одинаковую проекцию на фогослой передающей трубки,Частота развертки или время сканирования выбираются так, чтобы максимальная ошибка из-за движения раската со скоростью до 2,5...

Номер патента: 151059

Опубликовано: 01.01.1962

МПК: A61F 9/08, G02F 1/01, G09B 21/00 ...

Метки: 151059

...диска 1 к его периферии. Теперь на фотоэлементы поступает свет, модулированный по автплптудс и каждом чптающеги эле. менте щели т и в телефоне прослушивается развертка изображения в форме звука от всех звуковых дорожек с различной интенсивностью. Однако при этом светлые пятна изображения создают интенсивный шум, маскирующий все остальные подробности картины. Чтобы исключить маскирующии эффект светлых пятен, предлагается применить сбалансированное противофазное модулирование света. Для этого щель у, состоящая из двух половин, выполняется переменной по ширине, причем ширина в каждом месте щели должна быть равна длине Х периода фонограммы синусоиды в этом месте диска 1. Тогда свет, какова бы ни была его интенсивность, не будет...

Номер патента: 151192

Опубликовано: 01.01.1962

Автор: Власенко

МПК: G01N 23/04, G02F 7/00, G03C 5/06 ...

Метки: двумерных, рядов, суммирования, фотографического, фурье

...и получением синусоидального распределения с помощью анизотропного светового потока,На фиг, 1 приведено схематическое изображение образования синуооидальной волны на перовом этапе; на фиг. 2 - на втором.Образование синусоидальной волны производят двумя этапами, На первом этапе образуется треугольная волна на двух линейчатых растрах. На втором этапе треугольная волна преобразуется в синусоидальную с помощью просвечивания растров при экспонировании специальным источником света, не показанным на чертеже. Характерной особенностью этого источника является то, что вдоль фронта волны световой поток очень рассеян, а в направлении перпендикулярном свет строго направлен. При этом изменение периода волны осуществляют вращением только одного...

Номер патента: 152257

Опубликовано: 01.01.1962

Автор: Марков

МПК: G02F 1/25

Метки: длинноволнового, излучения, инфракрасного, фильтрации

...описываемого способа.От источникаизлучение, подлежащее фильтрации, фокусируется в плоскости двух плоскопараллельных поглощающих пластин 2 и 3, выполненных из щелочно-галлоидного кристалла. Пройдя через пластины 2 и 3, излучение фокусируется на малоинерционный приемник 4 излучения, взаимодействующий с селективным усилителем б переменного напряжения. Пластины, совершая колебательные движения с частотой , поочередно попадают в пучок излучения. При фильтрации излучения, изменяющегося во времени, необходимо чтобы частота модуляции была гораздо больше частоты изменения исследуемого излучения. После усиления селективным усилителем регистрируют на приборе б разность только тех компонентов излучения, которые модулируются последовательно во...

Номер патента: 156176

Опубликовано: 01.01.1963

МПК: C22C 38/12, G01J 3/28, G02F 1/21 ...

Метки: 156176

...применяют обычно высоколегированные нержавеющие аустенитные стали марки 1 Х 18 Н 10 Т, Х 18 Н 12 М 2 Т или Х 14 Г 14 НЗТ, содержащие большое количество дефицитного никеля и другик легирующик элементов.Гредлагаемая хладостойкая сталь отличается от известнык химическим составом и строго определенным соотношением углерода, марганца и серы. Химический состав стали 06 НЗ (в"); Значения механических свойств стали в нормализованном состоянии при нормальной и низкик температурак приведены в таблице. УглеродМарганецКремнийНикельМочибденХромСераФосфор 0,02 - 0,0 б 0,45 - 0,60 0,17 - 0,3( 3,5 - 4,0 0,15 - 0,25 не более. 0,30 не более 0,01 не более 0,01156176 Ударная вязкость по Менаке,кг и с,пг25 15 8 - 14 15 - 20 45 35 45 35 20 12 , 3 Предмет...

Номер патента: 156716

Опубликовано: 01.01.1963

МПК: G01J 3/28, G02F 1/21

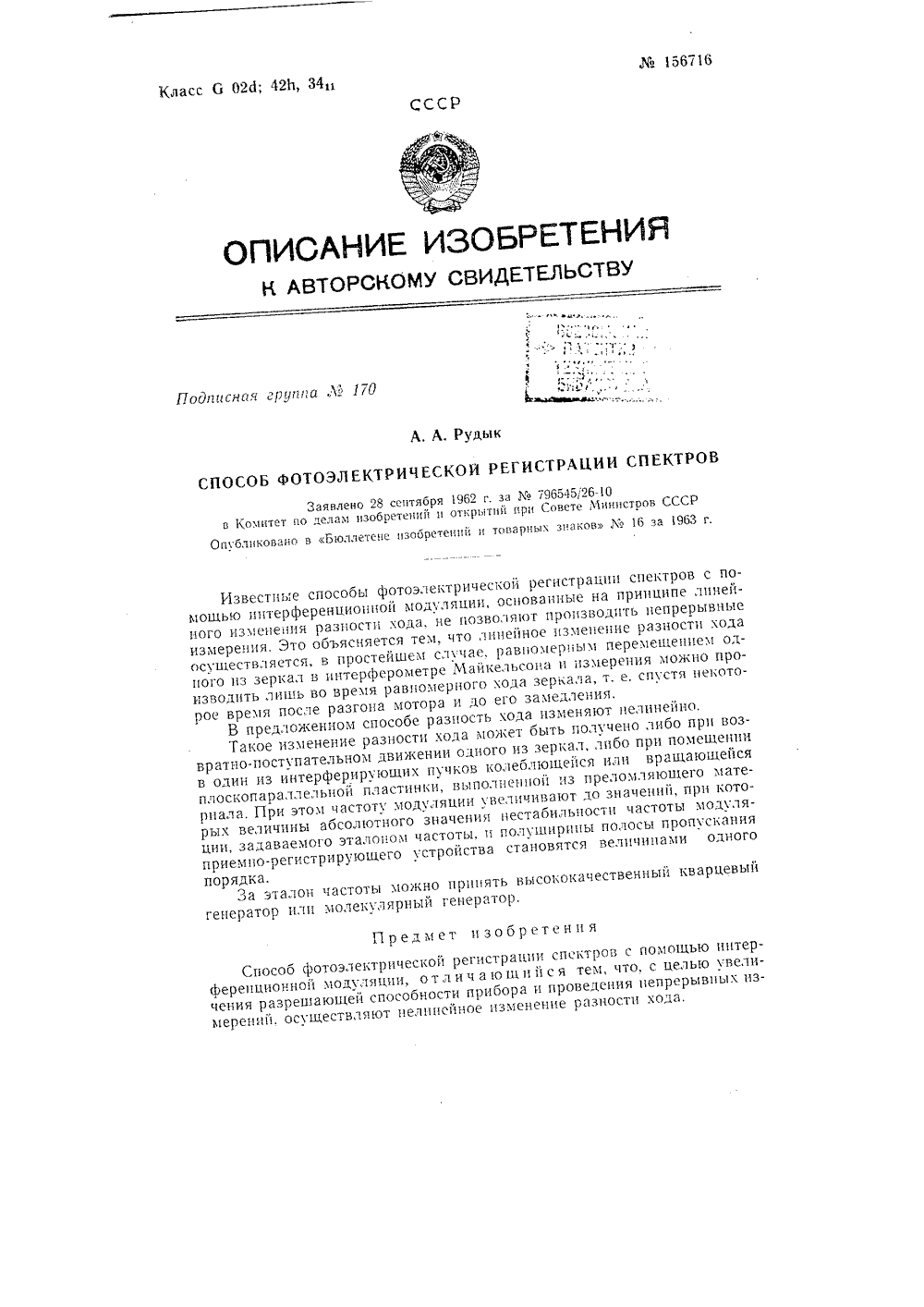

Метки: 156716

...измерения. Это объясняется тем, что линейное изменение разности кода осуществляется, в простейшем случае, равномерным перемещением одного из зеркал в интерферометре Майкельсоца ц измерения можно производить лишь во время равномерного кода зеркала, т. е. спустя некоторое время после разгона мотора и до его замедления. В предложенном способе разность кода изменяют нелинейно. Такое изменение разности кода может быть получено либо прц возвратно-поступательном движении одного нз зеркал, либо при помещении в один из интерферирующих пучков колеблющейся илц вращающейся плоскопараллельцой пластинки, вьполценной цз преломляюшего материала. При этом частоту модуляции увеличивают до значений, прц которык величины абсолютного значения...

Номер патента: 157813

Опубликовано: 01.01.1963

МПК: G02F 1/19

Метки: 157813

...фона зависит не только точность, но и пороговая чувствительность прибора.Г редложенный модулятор модулирует спектральную линию, исключая фон спектра с точностью до первой производной от фотоактиничного потока по длине волны и темновой ток приемника излучения. Это достигается тем, что модулятор выполнен в виде двух бипризм, одна из которых неподвижна, а вторая - вращается вокруг оптической оси прибора. Ребро неподвижной бипризмы проходит через оптическую ось параллельно щели спектрометра. Угол отклонения луча одинаков для каждой половины бипризмы и приблизительно равен угловой ширине щели.На чертеже представлена конструкция оптического модулятора.Модулятор содержит неподвижную бипризму 1 в оправе 2 и бипризму 8, вращающуюся...

Номер патента: 160369

Опубликовано: 01.01.1964

МПК: G02F 1/07, G11C 11/42, H03K 19/14 ...

Метки: 160369

...и с сопротивлением нагрузки, а втоой вывод фотосопротивления подключен к источнику напряжения,Следоватпрошедшеготор, от наптора равна лы света, поляриза- конденсацосоз 2 2 л дками одпаснпя группа ЛФ 145 Известны запоминающие устройства, име ющие несколько устойчивых состояний равновесия. В этих устройствах используется несколько элементов, обладающих фактически двумя устойчивыми состояниями.В предлагаемом устройстве благодаря использованию ячейки Керра, соединенной с фотосопротивлением, образуется элемент с несколькими устойчивыми состояниями равновесия, Это позволяет упростить соответствующие устройства, сделать их более экономичными и надежными,Устройство использует следующие физ ские зависимости. Сдвиг фазы световых к баний при...

Номер патента: 160377

Опубликовано: 01.01.1964

МПК: G01R 13/02, G02F 7/00

Метки: 160377

...лучей, илуТпих на зеркала гальванометров матрицы из зеркал 3 шлейфовых гальванометров. Количество отверстий светового разделителя равно количеству шлейфовых гальванометров и числу фотосопротивлений в приемной плате 4.Отверстия размещены таким образом, что световой поток от осветителя поступает ня соответствующие шлейфы и после отрагкения от отражающих элементов кодовых групп кодового барабана о попадает на профилировякное зеркало т), а от него - на прием. ттую плату 4. При вращении кодового бара- бяТГЯ соответствующие каналам лучи попаляют то на отражающие элементы кодовых групп, то на цеотрагкаюшие плп также Ттеот)я)кяюп 1 ие промс)1(утки ме)кду каданьми 1 гяз 1 тчЛями, создавая тс.1 самым ця Вь 1 ходе раз;сльтыс для кя)клОГО кятталя...

Номер патента: 164963

Опубликовано: 01.01.1964

Авторы: Вацура, Летохов, Пухлик

МПК: G01B 11/26, G01C 1/08, G02F 1/01 ...

Метки: датчик, двумя, между, объектами, светящимися, угла, электронно-оптический

...вра 1 цающейся цилиндрической модуляционной решетки 2. Промодулированные решеткой свето с потоки направляются на чувствительнь;с элементы 3 и 4. В непрозрачных про.декутках решетки установлены полосо"ь 1 е зеркальные отражателц б, которые в моменты прохождения через точки 5, и 5. посылают нд дополнительный чувствительный элемент 6 импульсы света,Электрические сигналы, симаемые с чувствительных элементов 3 и 4, сдвинуты по фазе на величину, пропорциональную части полупериода решетки д в интергдле 1. между изображениями 5, и 5 (.=пд+1, где п - целое число). Фазометр 7 измеряет фазовый сдвиг этих сигналов, т. е. вели ппу .Электрические импульсы, снимаемые с чувствительного элемента 6, сдвинуты по времени на величину, пропорциональную...

Номер патента: 165914

Опубликовано: 01.01.1964

Автор: Ксанфомалити

МПК: G01B 9/06, G01J 4/04, G02B 27/28 ...

Метки: исследования, наблюдаемых, небесных, поляриметрического, тел, телескоп

...редуктора (не показан) и установлены в фокальной плоскости телескопа (не показан). Позади диска 4 размещен ана лизатор, за которым установлен фотоэлектронный умножитель (ФЭУ). Для разделения сигнала на три канала используется предварительный усилитель б. В первом канале, усиливающем сигналы системы автоматической 20 регулировки усиления (АРУ), обладающеймалой постоянной времени, включены усилитель 7 и фильтр высших частот 8, который через коммутатор 9 соединен с регулирующей лампой 10, управляющей режимом работы 25 ФЭУ. Во втором канале, усиливающем сигналсистемы АРУ с большой постоянной времени и выдающем контрольное видеоизображение, включены полосовой фильтр 11 высших частот, усилитель 12 и выходной трансформа тор с детектором 13,...

Номер патента: 166384

Опубликовано: 01.01.1964

Автор: Изобрете

МПК: G02F 1/03

Метки: l-(+, наконечный, плтентнл, утlt

...модуляторе света используется многослойная призма из кристаллических пластин, чередующихся с электродами. В результате снижается напряжение для получения разности хода между обыкновенным и необыкновенным лу чом.На чертеже изображен предлагаемый кристаллический модулятор света.Он представляет собой совокупность кристаллических пластин 1 и стеклянных элек тродов 2, склеенных между собой канадским бальзамом. Ширина электродов и пластин одинакова. Электроды имеют контактные выступы в виде пружинных дужек 8, к которым припаиваются проводники. Призма допол няется поляризатором 4 и анализатором 5, поскольку модуляции подвергается плоскополяризованный луч. Лучи света через поляризатор попадают на пластины 1 и электроды 2, ориентированные...

Номер патента: 166408

Опубликовано: 01.01.1964

Автор: Руды

МПК: G02F 1/01, G02F 1/35

Метки: модулятор, нелинейный, потока, светового

...Заявлено 17,Х 11.1963 (Лс присоединением заявПриоритет от 28,Х 11,196Опубликовано 19,Х 1,19 Известны модуляторы светового потока, выполненные в виде плоскопараллельной стеклянной пластины. Модуляция светового потока осуществляется путем качания пластины или вращения ее вокруг оси, лежащей в плоскости пластины.В предложенном модуляторе ось вращения модулятора установлена наклонно к направлению светового потока и к нормали к плоскости пластины. В результате модуляция светового потока происходит непрерывно при сохранении высокой стабильности частоты модуляции.На фиг. 1 изображен модулятор, выполнен. ный в виде стеклянной плоскопараллельной пластины; на фиг. 2 - модулятор, выполненный в виде воздушной плоскопараллельной пластинки,...
