Номер патента: 1677674

Опубликовано: 15.09.1991

Авторы: Бураченко, Галун, Петренко, Соловков, Сухопаров

МПК: G01R 31/11

Метки: кабеля, места, оптического, повреждения, расстояния

...6 измерения содержит последовательно соединенные элемент И 13, триггер 14 и измеритель 15, причем три входа блока 6 измерения соединены соответственно со вторым входом триггера 14 и первым и вторым входами элемента И 13.Оптический элемент 8 задержки пред-. ставляет собой технически работоспособное оптическое волокно калиброванной длины, на конце которого установлен переходник для подключения контролируемого оптического кабеля 12.Устройство работает следующим образом.ГЗИ 1 вырабатывает сигнал, поступающий на оптический передатчик 2, с выхода которого сигнал через оптический разветвитель 3 поступает на вход оптического элемента 8 задержки, выход которого соединен с контролируемым кабелем 12.При прохождении сигнала через оптический...

Номер патента: 1627839

Опубликовано: 15.02.1991

Авторы: Добролюбов, Милославов, Соловков

МПК: G02F 1/01

Метки: оптических, сигналов, формирователь

...зл,55 держанный в элементе 7 задержки (Ьтг,1) ца время ь поступаета первый вход стормчтровлтеття 2 тока модуляции, последний срабатывает и через полупроводттиковый излучатель 4 начинает проходить импульс тока модуляции, происходит излучение оптического сигнала.После окончания импульса на входе устройства через время задержки элемента 7 злттержки переключается йормировлтель 2 тока моуляттии, ток модуляции через полупроводниковый из,ттучателтт 4 перестает протекать и прекращает(тя излу гение Опического сигнала.Пдттонременно на выходе расширителя 6 импульсов устанавливается цапряжецие низкого уровця, ключ 5 злкриттается т ток сте 1 ештя терез регулятор 3 токл :т п(впроноцциковый излучатель 4 прекращает протекать.Время задтржки лем(цтл...

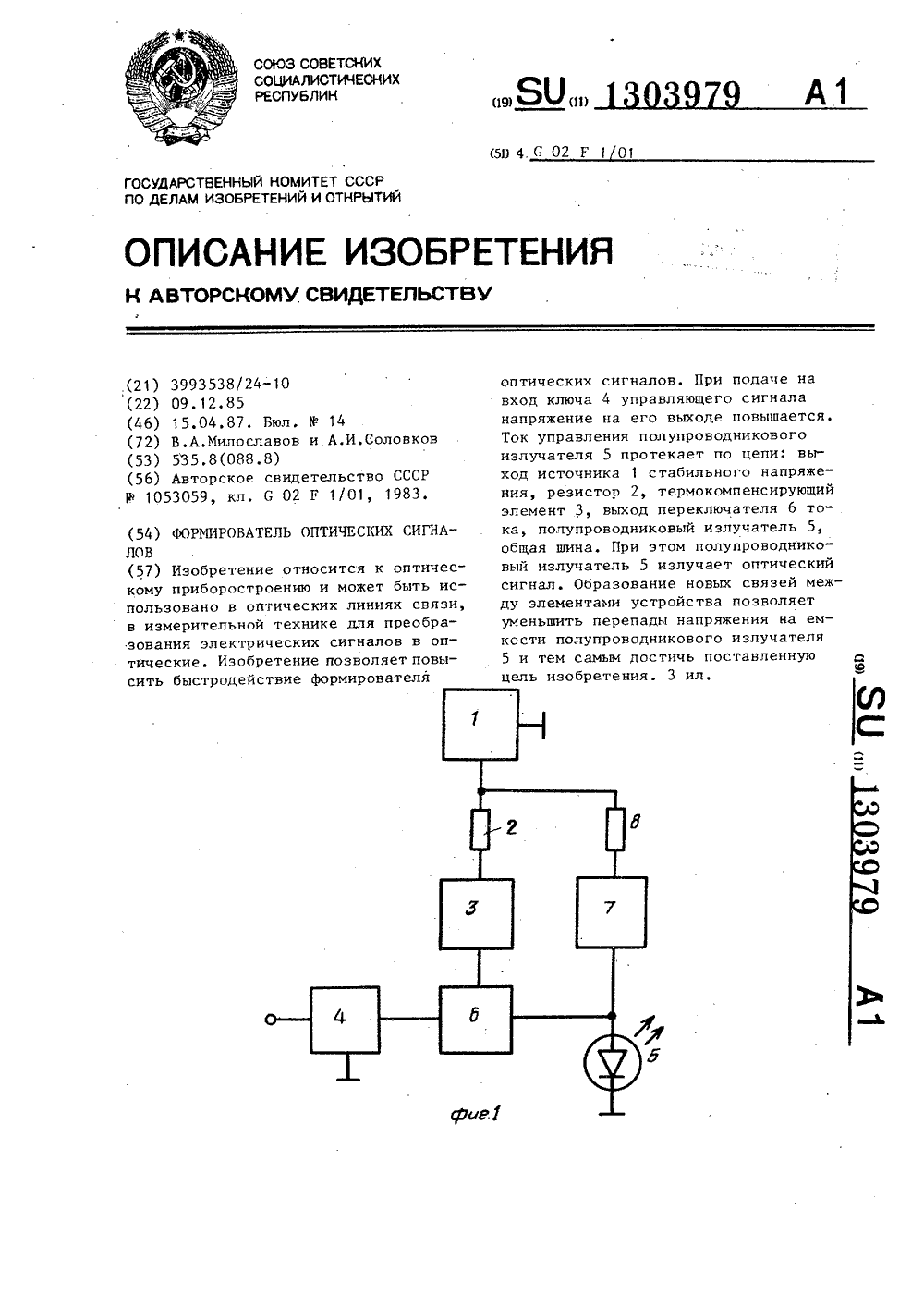

Номер патента: 1303979

Опубликовано: 15.04.1987

Авторы: Милославов, Соловков

МПК: G02F 1/01

Метки: оптических, сигналов, формирователь

...среды по цепи выход источника 1 стабильного напряжения ввторой резистор 8 - второй термокомпенсирующий элемент 7 - полупроводниковый излучатель 5 - общая шина протекает ток смещения полупроводникового излучателя 5, вызывающий незначительное Фоновое излучение. По цепи выход источника 1 стабильного напряжения - первый резистор 2 - первый термокомпенсирующий элемент 3 первый выход переключателя 6 тока - ключ 4 - общая шина протекает ток управления полупроводниковым излучателем 5. 9 2Температурные коэффициенты сопротивлений первого 3 и второго 7 термокомпенсирующих элементов и сопротивления первого 2 и второго 8 резисторов подобраны в соответствии с ваттамперной и вольт-амперной характеристиками применяемого полупроводникового...

Номер патента: 1188725

Опубликовано: 30.10.1985

Авторы: Милославов, Николаев, Соловков

МПК: G06F 3/023

Метки: клавиатура

...ее плоскости, и соединяющим его концы несквозным пазом 9, проходящим с внутренней стороны 10 панели 1. Каждый сквозной паз 8 состоит из трех отрезков, первый отрезок 11 сквозного паза 8 проходит по биссектрисе угла, образованного пересечением каналов строки 2 и столбца 3, второй 12 и третий 13 отрезки сквозного паза 8, примыкающие к первому 11, параллельны соответственно каналам строки 2- и столбца 3. На неподвижной части 10 панели 1 с ее внутренней стороны 10 между переключающими подвижными элементами 4 перпендикулярно первым отрезкам 11 сквозных пазов 8 выполнены ребра 14 соединяющие панель 1 с жестким основанием 7. На мембране 6 над подвижными элементами 4 панели 1 маркируются области приложения усилия 15.Устройство...

Номер патента: 1057527

Опубликовано: 30.11.1983

Авторы: Быковский, Дмитриев, Долженков, Зубкова, Комашко, Коновалов, Маншилин, Мошинский, Подольский, Следнев, Соловков, Стецюк, Черников, Чукаловский

МПК: C10M 3/22

Метки: горячей, давлением, металлов, смазка, технологическая

...цель достигается тем, цто смазка для горячей обработки металлов давлением, содержащая полиалкиленгликоль и присадку, в качестве полиалкиленгликоля содержит полиалкиленгликоль мол.массы 500- 10000 и в качестве присадки содержитдиглицидный эфир полиалкиленгликоля той же молекулярной массы и основание Ианниха при следующем соотношении компонентов, мас.н,;Полиалкиленгликольмол, массы 500-10000 100Диглицидный эфирполиапкиленгликолямол.массы 500-10000 0 2-40Основание Ианниха 0,1-1,0В качестве полиалкиленгликоля ь может быть использован полиэтиленгликоль или полипропиленгликоль с мол. массой 500-10000. Полиалкиленгликоль-с молекулярной массой меньше 500 делает смазку с пониженной эффективностью и выделяет...

Номер патента: 1025729

Опубликовано: 30.06.1983

Авторы: Алешкин, Сибагатуллин, Соловков, Стефанович

МПК: C21B 7/18

Метки: аппарат, доменной, засыпной, печи

...аппарате наружная чаша и второй конус выполненыдля защиты конуса и внутренней чашиот абразивного износа пылью ГЗ .Недостатком известного устройстваявляется то, что при его использованиинельзя удалять мелкие фракции шихты,что снижает производительность печи иприводит к перерасходу кокса.Бель изобретения - увеличение производительности доменной печи и снижение расхода кокса за счет удалениямелочи шихты.Поставленная цель достигается тем,что в засыпном аппарате доменной печи,содержащем наружную и внутреннюю чаши,внутренний конус, контактирующий овнутренней чашей и подвешенный сооснос наружным конусом через амортизаторна абщей штанге, и газопроводы газового затвора, внутренние чаша иконус 25720 2выполнены с отверстиями по всей их...

Номер патента: 988903

Опубликовано: 15.01.1983

Авторы: Артемьев, Быковский, Гафуров, Еретнов, Железнов, Меденков, Потапов, Соловков

МПК: C25F 7/00

Метки: полос, электролитной

...материала, установленными симметрично на концах роликов.На Фиг.1 изображена схема устройства, на фиг,2 - разрез А-А на Фиг.1.Установка для электролитной очистки полос 1 состоит из двух направляющих контактных роликов 2 и 3, бандажированных по краям двух электролитных ванн 4 и 5 с верхним мениском, ЗОобщей. сборной ванны б, входящей всистему циркуляции (не показана),обеспечивающей непрерывную подачуэлектролита в электролитные ванны4 и 5 по патрубкам 7 в зону очистки 835источника питания (не показан) установки постоянным током с подводомотрицательного полюса к рабочим ваннам 4 и 5. Кроме того, установкавключает системы управления, регули Оровки и регистрации рабочих режимовочистки, специальные устройствадля протяжки полосы и...

Номер патента: 980883

Опубликовано: 15.12.1982

Авторы: Булатов, Быковский, Грошева, Долженков, Коновалов, Краснобаев, Маншилин, Подольский, Потапов, Соловков, Сухина, Тарнавский, Чукаловский

МПК: B21B 27/10

Метки: валки, нанесения, прокатного, смазки, стана, технологической

...2, имеющей боковые упоры (хвостовики ) 3. Внутри камеры помещен коллектор 4. Вся конструкция прижата к валку при помощи пружин 5. Для восприятия продольных и поперечных сил, действующих на камер, 1 при прокатке и перевалке, упоры 3 помещены в пазы, напРимер, П-образной формы, выполненные в планках 6. Планка 6 при. креплена жестко по отношению к станине. Для предотвращения выхода упоров 3 из пазов в планках 6 (при вываленных валках) последние снабжены ограничителями 7.Копирная рама (фиг. 3 ) жестко прикреплена к внешней стороне камеры таким образом, цтобы рабочая поверхность а собственно копира (на участке, соответствующем длине камеры ), выступаЯ .ла над контактирующей поверхностью камеры Ю на величину С . При этом за счет кривизны...

Номер патента: 969762

Опубликовано: 30.10.1982

Авторы: Алексеев, Барятинский, Брашеван, Быковский, Владимиров, Мальчонок, Погосов, Рубцов, Соловков, Соснин

МПК: C21D 8/12

Метки: ленты, магнитострикционного, сплава

...(0 ЧИ 2.9 б 97 б 2 Такая сталь имеет низкую величину магнитострикции Л 5(О,б,0)10 фнаряду с высокими магнитными характеристиками,Для повышения магнитострикцииэлектротехническая сталь подвергается окончательной холодной прокаткес суммарным обжатием 5-20 при натяжении ленты (72-200) 10 ьК/м, чтоповышает магнитострикцию до,1 з "(19-26) 10 0Магнитные свойства следующие: ко-.эрцитивная сила Кс 65 А/м удельные потери Р л,о 5 о 1,75 Вт/кг; индукция В 25 оо + 1 б 5 Тлфформирование текстуры (100) 1001)5(100) (О ч ю) необходимо для получения магнитоатрикции и обусловленоопределенной величиной натяжения лен-ты, равной (72200)10 Ь К/м, присуммарном обжатии 5-20. Последнееспособствует определенному расположению векторов спонтанной...

Номер патента: 901277

Опубликовано: 30.01.1982

Авторы: Алешкин, Сибагатуллин, Соловков, Стефанович

МПК: C21B 7/18

Метки: газоотвод, доменной, печи

...цель достигается тем,что газоотвод доменной печи; содержащий трубы, снабжен установленнымвнутри трубы с зазором перфорированным экраном.На фиг. изображен газоотвод доменной печи, продольный разрез; нафиг.2 - то же, поперечный разрез.Гаэоотвод состоит из стальнойтрубы 1, внутри которой установленперфорированный экран 2 с отверстиями3 по всей поверхности. Внешняя труба и экран, имеющие крепления 4 внескольких местах, образуют кольцевойзазор 5.Работает устройство следующимобразом.901277 Фи НИИПИираж 5 каз 1230 Подписи В кольцевой зазор 5 между трубами 1 и экраном 2 подают охлажденный и очищенный от йыпи гаэ под давлением Р по внутренней полости, а по экрану 2 направляют к пылеуловите лю грязный колошниковый газ под...

Номер патента: 863726

Опубликовано: 15.09.1981

Авторы: Артемьев, Бесчеревных, Быковский, Еретнов, Железнов, Зенченко, Меденков, Соловков

МПК: C25D 7/06

Метки: полос, электролитной

...обрабатываемойполосы,На чертеже показана предлагаемаяустановка.Установка для электролитной очистки широких полос 1 состоит из двухнаправляющих контактнь 1 х роликов:верхнего 2 и нижнего 3, двух электро 40лнтных рабочих ванн 4 и 5 с верхниммениском и общей сборной ванны 6,входящей в систему циркуляции (начертеже не показана), обеспечивающейнепрерывную подачу электролита в рабочие ванны 4 и 5 по патрубкам 7 взону очистки 8, источника питания(на чертеже не показан) установкипостоянным током с подводом отрицательного полюса через токосъемные50устройства 9 к роликам 2 и 3 и положительного полюса - к электролитным ваннам 4 и 5, систем управления,регулировки и регистрации рабочихрежимов очистки, специальных устройств 55для протяжки полосы, в...

Номер патента: 772623

Опубликовано: 23.10.1980

Авторы: Бобриков, Быковский, Волгарев, Капланов, Соловков, Старченко, Швецов

МПК: B21B 27/00

Метки: валки, нанесения, прокатных, смазки, станов, технологической

...Длина камеры соответствует протяженности рабочего участкабочки валка. Основание 2 также с пазом, вырезанным по периметру, крепится к камере 1 болтами 3. Пазы камеры и основания при сборке совмещаются. Между камерой и основанием прокладывается мембрана 4 из высокоэластичного материала, например, иэ 20мягкой маслобензостойкой резины марки Б с относительным удлинением приразрыве не менее 400,Полость основания соединена штуцером 5 с магистралью сжатого воздуха, В паз камерыплотно вставляется до упора в мембрану пластина 6 из пластичного, хорошовпитывающего жидкость материала, например, войлока. Войлочная пластинавыступает из полости камеры на 5-10 мми выступающая часть профилируется поформе бочки валка 7. Сторона камеры 1, обращенная к...

Номер патента: 172470

Опубликовано: 01.01.1965

Авторы: Захаренко, Рецкер, Соловков, Федюкин, Черноморский

МПК: G01N 11/02, G01N 11/08

Метки: вязкости, изменений, нагревании, резиновых, смесей

...13 и снаклеенными на нем датчиками сопротивления14 посредством винтовой пары 15, 1 б.Механизм выталкивания остатков образцови капиллярной насадки из стакана представ-,ляет собой ручной привод с рукояткой 17, связанный с шестерней 18, входящей в зацепление с рейкой 19, на которой закреплен стержень-выталкиватель 20.Механизмом разъединения плунжера и термокамеры служит ручной привод с рукояткой21, связанный с коническими шестернями 22и с винтовой парой 15, 1 б.Потенциометр соединен с термопарамн 24 ис датчиками сопротивления.Работа на этом устройстве осуществляетсяв следующем порядке.Термокамеры б по направляющим 25 выдвигаются из шкафа устройства, в стаканы 1 гзагружаются образцы резиновых смесей и помещаются плунжеры, затем камеры...
