Способ определения динамических магнитных характеристик материалов

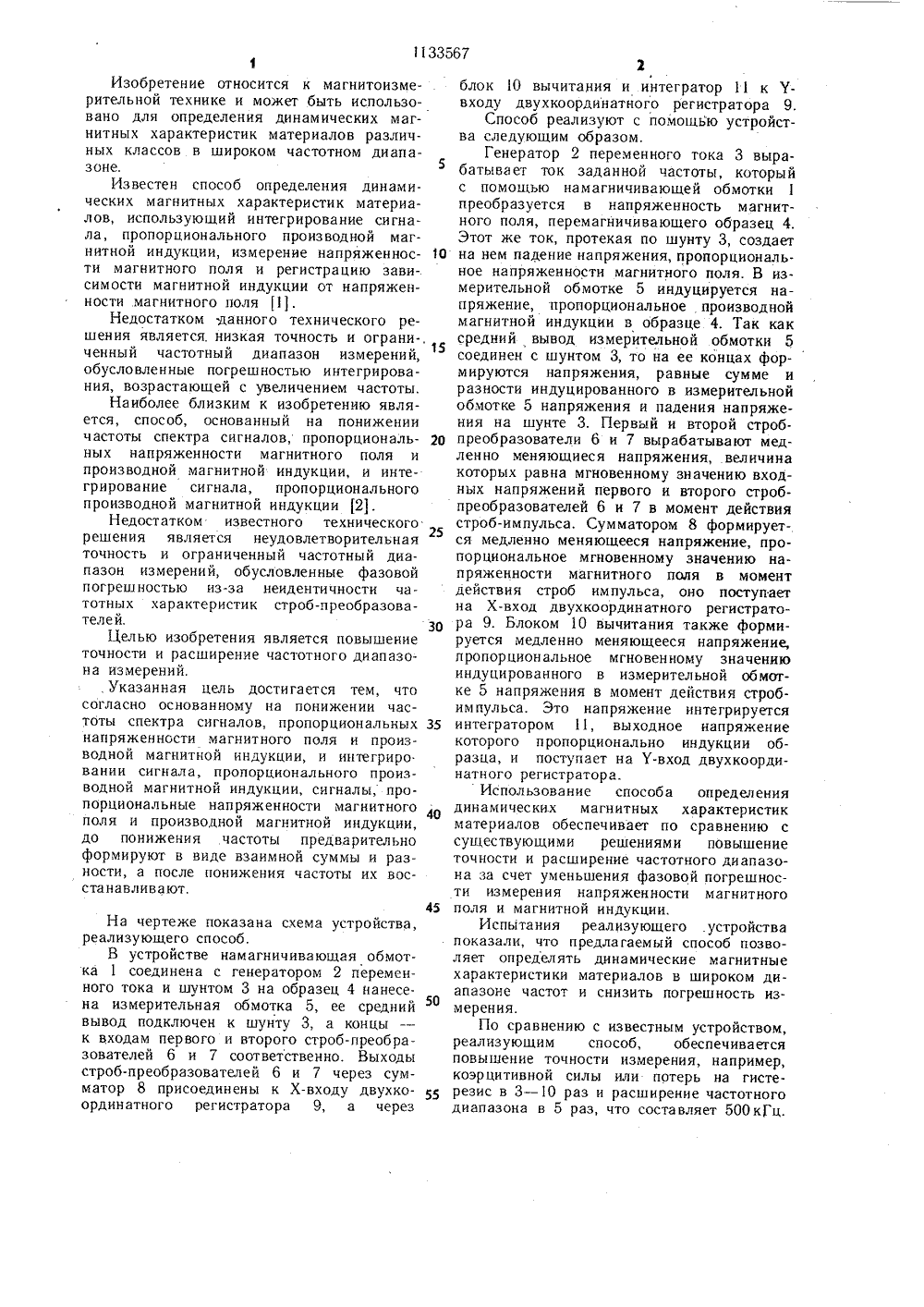

33567 111Изобретение относится к магнитоизмерительной технике и может быть использовано для определения динамических магнитных характеристик материалов различных классов в широком частотном диапазоне.Известен способ определения динамических магнитных характеристик материалов, использующий интегрирование сигнала, пропорционального производной магнитной индукции, измерение напряженности магнитного поля и регистрацию зависимости магнитной индукции от напряженности магнитного поля 1.Недостатком данного технического решения является. низкая точность и ограниченный частотный диапазон измерений, обусловленные погрешностью интегрирования, возрастающей с увеличением частоты,Наиболее близким к изобретению является, способ, основанный на понижении частоты спектра сигналов, пропорциональных напряженности магнитного поля и производной магнитной индукции, и интегрирование сигнала, пропорционального производной магнитной индукции 2,Недостатком известного технического решения является неудовлетворительная точность и ограниченный частотный диапазон измерений, обусловленные фазовой погрешностью из-за неидентичности чатотных характеристик строб-преобразователейй.Целью изобретения является повышение точности и расширение частотного диапазона измерений., Указанная цель достигается тем, что согласно основанному на понижении частоты спектра сигналов, пропорциональных напряженности магнитного поля и производной магнитной индукции, и интегриро. ванин сигнала, пропорционального производной магнитной индукции, сигналы, пропорциональные напряженности магнитного поля и производной магнитной индукции, до понижения .частоты предварительно формируют в виде взаимной суммы и разности, а после понижения частоты их восстанавливают. На чертеже показана схема устройства, реализующего способ,В устройстве намагничивающая обмотка 1 соединена с генератором 2 переменного тока и шунтом 3 на образец 4 нанесена измерительная обмотка 5, ее средний вывод подключен к шунту 3, а концы к входам первого и второго строб-преобразователей 6 и 7 соответственно. Выходы строб-преобразователей 6 и 7 через сумматор 8 присоединены к Х-входу двухкоординатного регистратора 9, а через 5 10 15 20 25 ЗО 35 40 45 50 55 блок 10 вычитания и интегратор 11 к У- входу двухкоординатного регистратора 9.Способ реализуют с помощью устройства следующим образом.Генератор 2 переменного тока 3 вырабатыва ет ток заданной частоты, который с помощью намагничивающей обмотки 1 преобразуется в напряженность магнитного поля, перемагничивающего образец 4, Этот же ток, протекая по шунту 3, создает на нем падение напряжения, пропорциональное напряженности магнитного поля. В измерительной обмотке 5 индуцируется напряжение, пропорциональное производной магнитной индукции в образце 4. Так как средний вывод измерительной обмотки 5 соединен с шунтом 3, то на ее концах формируются напряжения, равные сумме и разности индуцированного в измерительной обмотке 5 напряжения и падения напряжения на шунте 3. Первый и второй строб- преобразователи 6 и 7 вырабатывают медленно меняющиеся напряжения, величина которых равна мгновенному значению входных напряжений первого и второго строб- преобразователей 6 и 7 в момент действия строб-импульса. Сумматором 8 формируется медленно меняющееся напряжение, пропорциональное мгновенному значению напряженности магнитного поля в момент действия строб импульса, оно поступает на Х-вход двухкоординатного регистратора 9. Блоком 10 вычитания также формируется медленно меняющееся напряжение, пропорциональное мгновенному значению индуцированного в измерительной обмотке 5 напряжения в момент действия стробим пульса. Это напряжение интегрируется интегратором 11, выходное напряжение которого пропорционально индукции образца, и поступает на У-вход двухкоординатного регистратора.Использование способа определения динамических магнитных характеристик материалов обеспечивает по сравнению с существующими решениями повышение точности и расширение частотного диапазона за счет уменьшения фазовой погрешности измерения напряженности магнитного поля и магнитной индукции.Испытания реализующего .устройства показали, что предлагаемый способ позволяет определять динамические магнитные характеристики материалов в широком диапазоне частот и снизить погрешность измерения.По сравнению с известным устройством, реализующим способ, обеспечивается повышение точности измерения, например, коэрцитивной силы или потерь на гистерезис в 3 - 10 раз и расширение частотного диапазона в 5 раз, что составляет 500 кГц.
