Номер патента: 1552617

Опубликовано: 07.08.1992

Авторы: Ватутина, Лукьянова, Масюлис, Матвеева, Новосельцев, Павлова, Чумичев

МПК: C08J 5/14, C08L 61/10

Метки: композиция, полимерная, фрикционная

...содержит,мас.4: модиФицированную Фенолформальдегидную смолу 13- 16; бутадиен-нитрильный каучук 2-4; баритовый концентрат 10-20; глинозем 8-15; металлический порошок на основе меди 10-19;графит 1- 15, диаммонийфосфат 0,5-2,0и волокнистый наполнитель (асбест илисмесь асбеста с базальтовым волокномили минеральной ватой . в массовом соотношении соответственно 1,9-6:1) "остальное, 2 табл. Данные о Физико-механических рикционных свойствах композиц редставлены в табл. 2,Полимерная Фрикционная композиция, содержащая модифицированную Фенолформальдегидную смолу, бутадиен-нитриль" ный каучук, баритовый концентрат, глинозем, металлический порошок на основе меди, графит и волокнистый наполнитель, о т л и ч а ю щ а я с я тем, цто, с целью...

Номер патента: 1646041

Опубликовано: 30.04.1991

Авторы: Масюлис, Погорелис, Ульянычев

МПК: H03B 23/00

Метки: генератор, качающейся, частоты

...работает следующим образом,Сначала Формирователь 1 с помощьюключа 2 подключает выход формирователя 14 к входу управления аттенюатора 15, который в это время выполняет роль амплитудного модулятора СВЧ,система АРМ, состоящая нз блоков4-9 и 15 разомкнута и не влияет наформирование частотных меток, Затеипроизводится процесс калибровки илинеариэации закона управления частотой ГПЧ 3. После этого формирователь1 с помощью ключа 2 подключает вход1646041 ставительхред П,Олийи Редактор Н. Кап За эдательский комбинат фПатент", г. Уиг гарина, 1 О Производстве управления аттенюатора 15 к выходу блока АРИ 8, а выход формирователя 14 отключается, замыкая таким образом систему АРМ, после чего генератор качающейся частоты готов к использованию в качестве...

Номер патента: 1536325

Опубликовано: 15.01.1990

Авторы: Масюлис, Милюнас, Ульянычев

МПК: G01R 27/32

Метки: измеритель, панорамный, с-параметров, цепей

...генератора 3 в ФД 1 делится пополам и подводится к его детекторам в фазе, а измерительный модулированный по амплитуде сигнал с выхода исследуемого четырехполюсника 4 в ФД 1 после деления пополам, подводится к его детекторам с фазоовым сдвигом 90 , В результате смешивания опорного и АМ измерительного сигналов СВЧ на выходах ФД 1 получают сигналы с частотой Р и амплитудами, пропорциональными модулю коэффициента передачи исследуемого четырехполюсника 4, умноженному на синус (на одном выходе ФД 1) и на косинус (на другом выходе ФД 1) Фазо- вого сдвига измеряемого коэффициента передачи. Эти сигналы содержат информацию о коэффициенте передачи в комплексном виде. СЛ 15 и 16 служат для выделения измерительной информации. Они содержат...

Номер патента: 1432810

Опубликовано: 23.10.1988

Авторы: Мартинайтис, Масюлис, Ясинскас

МПК: H05B 41/14

Метки: осветительное, трехфазное

...- повышение светоотдачи, стабильности разряда и уменьшения пульсации светового потока путем улучшения формы тока газо разрядных ламп.На фиг, 1 представлена электрическая схема трехфазного осветительного устройства с газоразрядными лампами; на фиг. 2 " осциллограмма тока лампы. 15Устройство содержит газоразрядные лампы 1,1 - 1,п, разделенные на группы по три, которые через балластные дроссели 2.1-2,п соединены с соответствующими фаэными выводами Э - 5 для 20 подключения трехфазной питающей сети с напряжением переменного тока. Свободные выводы ламп 1. 1 - 1.п объедииены между собой и соединены с изолированной групповой нейтралью б,между которой и выводом для подключения нулевого провода 7 трехфаэной сети включен дополнительный источник 8,...

Номер патента: 1374137

Опубликовано: 15.02.1988

Авторы: Масюлис, Микнюнас, Ульянычев

МПК: G01R 23/02

Метки: меток, формирования, частотных

...детектора 2 формируется частотная метка (фиг. 2 а), на фронте и спаде которой детектируется сигнал паразитной частоты модуляции (ПЧИ) перестраиваемой частоты. Начальное состояние выходов триггеров 5, 7, 9 до появления частотных меток устанавливается при подключении устройства к источникам питания (см. фиг. 2 8, , , и, н)е Компаратор 11 с низким порогом срабатывания 11 на фронте метки, влияния на работу устройства не оказывает. От первого положительного перепада на фронте метки с выхода компаратора 3 (фиг, 2 о) срабатывает триггер 7 (фиг, 2 ь, ), который блокирует работу триггера 5 (по его входу К). От первого положительного пе" репада на фронте метки с выхода компаратора 10 (фиг. 2 д, е ) состояние выходов триггера 7 изменяется (фиг....

Номер патента: 1131047

Опубликовано: 23.12.1984

Авторы: Варкалис, Масюлис, Ясинскас

МПК: H05B 41/16

Метки: газоразрядных, ламп, питания

...ламп, содержащее трехфазный выпрямительный мост, выводы постоянноготока которого образуют выходные выводы, балластный конденсатор, один вывод:которого подключен к первому входномувыводу, а другой - к дросселю, второй входной вывод подключен к первому входу указанного моста, дополнительно введен конденсатор, подключенный одним выводом к второму входному выводу, другим - к свободному выводудросселя и к второму входу моста, атретий вход моста соединен с другим выводом балластного конденсатора.На чертеже представлена принципиальная электрическая схема устройства.Устройство включает в себя входные выводы 1 и 2, балластный конденсатор 3, подключенный к первому входному выводу 1 и третьему входу 4 трехфазного мостового выпрямителя 5,...

Номер патента: 1120943

Опубликовано: 30.10.1984

Авторы: Диджекас, Жидонис, Квядарас, Масюлис

МПК: A01J 25/12

Метки: прессования, сыра, формования

...относительно большие расстояния в прессуемой сырной массе по сравнению с расстояниями, преодолеваемыми при подходе к поверхностям других сечений, например, сплющенных. Это дополнительно ухудшает условия отделения сыворотки от сырной массы, снижает эффективность дренажа н производительность 5 10 15 20 25 30 35 40 45 50 55 установки из-за того, что обезвоживаниесырной массы требует значительного времени.Цель изобретения - повышение эффективности обезвоживания сырного сгусткаи увеличение производительности установки,Указанная цель достигается тем, что вустановке для формования и прессованиясыра, включающей нагнетатель, формующедренажное устройство и отсекатель, формующе-дренажное устройство выполнено в видедвух рядов прямолинейных...

Номер патента: 894614

Опубликовано: 30.12.1981

Авторы: Антанавичюс, Масюлис, Мачюлайтис, Шахтинов

МПК: G01R 31/26, H01L 21/66

Метки: диодов, задания, пикового, туннельных

...резистор 5, параллельно туннельному диоду 4 подключен измеритель6 напряжения, например дифференци альный усилитель постоянного тока,а также усилитель 7 постоянного тока, вместе с калиброванным резистором 5 составляющий измеритель 8тока. Выход измерителя 6 напряженияф 5 соединен со входом регулируемого порогового устройства 9, например триггера Шмитта, выход которого подключенк управляющему входу аналоговогоключа О, другой вход аналогового50 ключа 10 соединен с выходом измерителя 8 тока, а выход - с одним входомкомпаратора 11, другой вход компаратора 11 соединен с узлом 12 управляемых калиброванных токов, а выход.55 через шину 13 сброса импульсов подключен к одному входу счетчика 14импульсов, другой вход; последнегосоединен с...

Номер патента: 743239

Опубликовано: 25.06.1980

Авторы: Алампиев, Мартинайтис, Масекас, Масюлис

МПК: H05B 41/14

Метки: газоразрядных, группового, ждущего, зажигания, ламп, подогревными, электродами

...провод 17и развязьвающие резисторы 18 подключен кдругим электродам люминесцентных лами с индуктивными балластами. Анод тиристора 5 че.реэ дополнительный провод 19 и развязьваю.щие резисторы 18 подключен к другим элект.родам люминесцентных ламп с другим родомбалласта, с индуктивно.емкостными балластами.Параллельно лампам с индуктивными балласта.ми подключены конденсаторы 20 небольшойемкости. Устройство работает следующим образом.К зажимам 21 и 22 подводится переменное напряжение питающей сети. При этом на управлякнций электрод тиристора 4 или 5, имеющего положительное напряжение на аноде через балластные сопротивления 2 и 3, развязывающие диоды 15 и 16, дополнительные провода 13, 14, 17 и 19, низкоомные резисторы 18, дополнительные...

Номер патента: 570224

Опубликовано: 25.08.1977

Авторы: Бальсис, Бальчюнас, Мартинайтис, Масекас, Масюлис, Ясинскас

МПК: H05B 41/18

Метки: газоразрядных, группы, зажигания, ламп, параллельно, подогревными, соединенных, электродами

...ламп. Э 5Кривая 21 на фиг. 2 представляет форму напряжения источника питания, 22 - выпрямленный ток подогрева электродов всехламп,23 ток, протекакюций через резисторы 11 и 12 и тиристор 6, 24 обший 40ток тиристора 6,Устройство работает следующим образом,К зажимам 13 и 14 подводится напряжениеисточника питания. При любой полярностиполуволны питающего напряжения на управлякнций электрод тиристора 6 через балластные элементы, подключенные к зажимам 2-5диоды 17-20 индивидуальных для каждойлампы выпрямительных мостов, общие длявсей группы ламп провода 15 и 16,. диод 507., замкнутые контакты 8 реле времени 9 иограничительный резистор 10 подается сигнал управления.Тиристор 6 отпирается и начинается нецрерывный подогрев электродов всей...

Номер патента: 540418

Опубликовано: 25.12.1976

Авторы: Макчинскас, Мартинайтис, Масекас, Масюлис

МПК: H05B 41/18

Метки: газоразрядных, ждущего, зажигания, ламп, подогревными, электродами

...переменного тока через зажимы 14 и 15, причем к зажиму 14 подключена фаза питающей сети, а к зажиму 15 - заземленная нейтраль.При любой полярности полуволны напряжения на зажимах 14, 15 к аноду и катоду основного тиристора 7 прикладывается положительное анодное напряжение. В начале каждого полупериода через цепочку конденсатор 8 и диод 10 протекает импульс тока управления тиристором 7 и происходит заряд конденсатора 8, Диод 10 препятствует разряду конденсатора при отпертом состоянии тиристора 7. Процесс подогрева электродов лампы происходит до тех пор, пока напряжение на конденсаторе не достигнет величины, необходимой для отпирания дополнительного тиристора 11. Импульс управления тиристором 11 поступает в полупериод, когда зажим 15...

Номер патента: 498767

Опубликовано: 05.01.1976

Авторы: Мартинайтис, Масекас, Масюлис, Ясинскас

МПК: H05B 41/18

Метки: газоразрядных, зажигания, ламп, подогревными, электродами

...этих недостатков в предложенном устройстве между управляющим электродом и катодом основного тиристора:включен дополнительный тиристор, управляющий электрод которого через ограничительный резистор, присоединен к аноду основного тиристора.На фиг. 1 представлена принципиальная схема устройства; на фиг. 2 - осциллограммы напрякения и тока при зажигании ламп, где С 1, - напряжение на лампе,- ток подогрева катодов, т, - рабочий ток лампы,работает следующим образом.полярности голуволны напрячмах 13, 14 к аноду и катоду икладывается,положительное ение, В начале, каждого полу- цепочку (конденсатор 8, диод лпульс тока управления тириенсатор 8 заряжается. Диод т разряду конденсатора 8 при торе 7. Электроды лампы потех пор, пока напряжение...

Номер патента: 442583

Опубликовано: 05.09.1974

Авторы: Бальчюнас, Мартинайтис, Масюлис, Ясинскас

МПК: H05B 41/18

Метки: газоразрядных, группового, зажигания, ламп, подогревными, электродами

...Аноды и катоды тиристоров 4 и 5 через дополнительные провода 13 - 16 и индивидуальные для каждой лампы развязывающие диоды 17 - 20 подключены к электродам газоразрядных ламп.Устройство работает следующим образом. К зажимам 21 и 22 подводится напряжение питания. При этом на управляющий электрод тиристора 4 пли 5 с положительным напряжением па аноде через балластное сопротивление 2 и 3, развязывающие диоды 17 - 20, дополнительные провода 13 - 16, дополнительпыс развязывающие диоды 6 - -9, замкнутые контакты реле времени 11 и ограничительное сопротивление 12 подается сигнал управления, Тиристор отпирается, п начинается подогрев электродов всей группы ламп. В начале следующего полупериода по аналогичной цепи на управляющий электрод...

Номер патента: 396809

Опубликовано: 01.01.1973

Авторы: Жукаускас, Масюлис, Математики

МПК: H03C 1/54

Метки: балансный, диодный, модулятор

...тока, протекающего через один из диодных мостиков (верхний пли нижний) во время действия напряжения несущей частоты и для предотвращения короткого замыкания модулирующего сигнала через трансформатор 1.. Пусть в рассматриваемый момент (фиг. 2) модулирующий сигнал таков, что точка Е на фиг. 1 имеет положительный потенциал, а точка К отрицательный. Пусть далее во время первого полупериода несущей точки А и В имеют положительный потенциал, а точки Б и Г отрицательный. Тогда во время первого полупериода несущей открыты диоды 5, б, 7, 8 верхнего мостика, и на точку К проходит импульс положительной полярности и амплитуды, равной моментному значению моделирующего напряжения. На втором полупериоде несущей открыты диоды 9, 10, 11, 12...

Номер патента: 312301

Опубликовано: 01.01.1971

Авторы: Жукаускас, Килна, Левитас, Масюлис, Математики

МПК: G11B 5/00

Метки: записи, информации, магнитного, носителя, потокочувствительного, считывания

...образованы гоналей моста генератором 7, вому усилитечен к амплижит головку откой 2 июнных датч рилегающие плечи которОдна из дпа частотнымна к полосотечя подкчю ется схема балаым подавлениеаНа выход тамплитудно-модулой модуляции посации изменениятва свойств полувствительностиорой гальваномтчик с Включею большой реко использус частичнядка 1%ступает ас глубиню компенепостоянспчения чзуется втнный даому граньтока. В устроистве го модулятора сущей (до пор модулятора по ванный сигнал ка 10%. С цель ланса, ввиду н водника и уве. ройствг, исполь торекомбинацио навстречу перв нации носителя кого ря упро- уст- агнинной мбироиство раойствам.итный потна датчики отае В режиме записи устчогично известным устр При считывании магинформации действует...

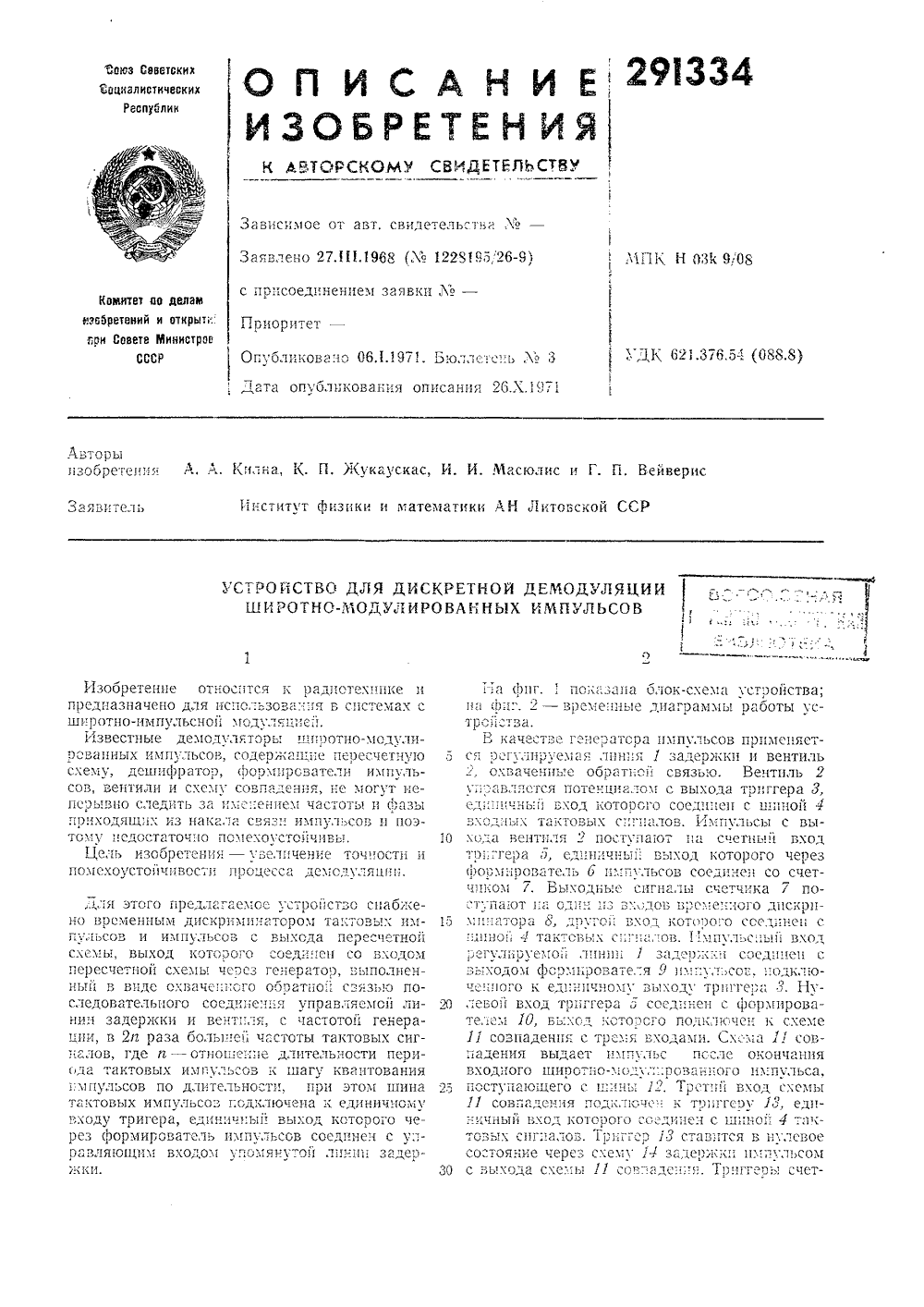

Номер патента: 291334

Опубликовано: 01.01.1971

Авторы: Вейвернс, Жукаускас, Килка, Масюлис, Математики, Физики

МПК: H03K 9/08

Метки: демодуляции, дискретной, импульсов, модулированных, широтно

...счетпзобретснця Пр едм ет чика 7 соединены с дешифратором 15 с гг выходами, подключенными соответственно к вентилям 16 ь 16 16. Импульсные входы этих вентилей соединены с выходом схемы 11 совпадения. Выходы вентилей 16, 16 16 подключены к шипам 170 17 17, в одной из которых появляется импульс, обозначаюнцй символ, соответствующий номеру шины. Перед и после приема информации импульс, поступающий с шины 18, ставит триггеры 3, 5 и счетчик 7 в нсходныс состояния,Устройство работает следующим образом.Тактовый сигнал, поступающий с шины 4 см. фиг. 2, эпюра е) ставит триггеры 3 и 13 в единичные положения. Импульс, сформироВанпып форИровятеле .1, постугяет на Вход ;иНш 1 задержки. Частота генератора подбирается такой, чтобы при нулевом...

Номер патента: 288423

Опубликовано: 01.01.1970

Авторы: Жукаускас, Кнлна, Масюлис, Математики

МПК: G06G 7/161

Метки: множительное

...множительное устройство отличается тем, что в нем установлен дополнительный балансный модулятор, подключенный одним входом ко второму модулятору, а другим - к генератору несущей частоты, причем выходы дополнительного модулятора подкл 1 очеп к фильтру. Устройство имеет широкий динамический диапазон (до нескольких десятков мегагерц).Ьлок-схема предлагаемого устройства показана на чертеке. Она содержит генератор несущей частоты 1, три балансных модулятора 2, 4 и фильтр нижних частот 5.Рассмотрим принцип работы множительного устройства.На выходе генератора 1 имеется несущая частота в виде синусоиды:У,(1) = а,з 1 псо 1, (1) Как видно цз выражсц 25 модулятора 4 имеется са одним из которых являс функций с 1;(1) и ) (7), умно цый...

Номер патента: 246883

Опубликовано: 01.01.1969

Авторы: Жукаускас, Килна, Масюлис, Математики

МПК: G11B 5/465

Метки: магнитныхголовок, размагничивания

...вторичной обмоткой трансформатора 2 импульсов записи и со вторичной обмоткой трансформатора 8 сигнала размагничивания. Первичная обмотка трансформатора 3 соединена с модулятором 4,к одному из входов которого подключен генератор 5 высокой частоты, а к другому входу - интегрирующая резпстивно-ем костная цепочка б, В устройстве имеется мультивибратор 7 и шина 8 импульса окончания записи.Импульс окончания записи запускает ждущий мультивибратор 7. Прямоугольный импульс с выхода мультивибратора интегрируется резистивно-емкостной цепочкой 6, в результате чего на вход модулятора 4 поступает импульс пилообразной формы, Режим работы модулятора выбирается таким, что при отсутствии модулирующего сигнала с цепочки 6 высокочастотные колебания с...

Номер патента: 208004

Опубликовано: 01.01.1968

Авторы: Жукаускас, Масюлис

МПК: H03C 1/14

Метки: амплитудный, модулятор, полупроводниковыхдиодах

...ПОЛУПРОВОДНИКОВЫХДАХ дается положительное напряжение. Этим напряжением подбирается рабочая точка диодов, В точку 5 через конденсатор б поступает модулируемое напряжение, которое распределяется поровну на каждый из мостиков.Амплитуда модулируемого напряжения вточке 7 наполовину меньше, чем в точке 5, Индуктивности 8, 9, 10 и 11 имеют большое сопротивление для модулируемого сигнала и небольшое - для модулирующего сигнала,Модулирующее напряжение поступает наточки 12, И в противофазе. В тот момент, когда в точке 14 амплитуда модулирующего на.пряжения положительной полярности, в точке 5 15 она будет равна амплитуде модулирующегонапряжения в точке 14, но с отрицательной полярностью по отношению к напряжению между точками 5 и 1 б диодного...
