Сигнализатор уровня вибрации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 783691
Авторы: Жаворонков, Кутырин
Текст

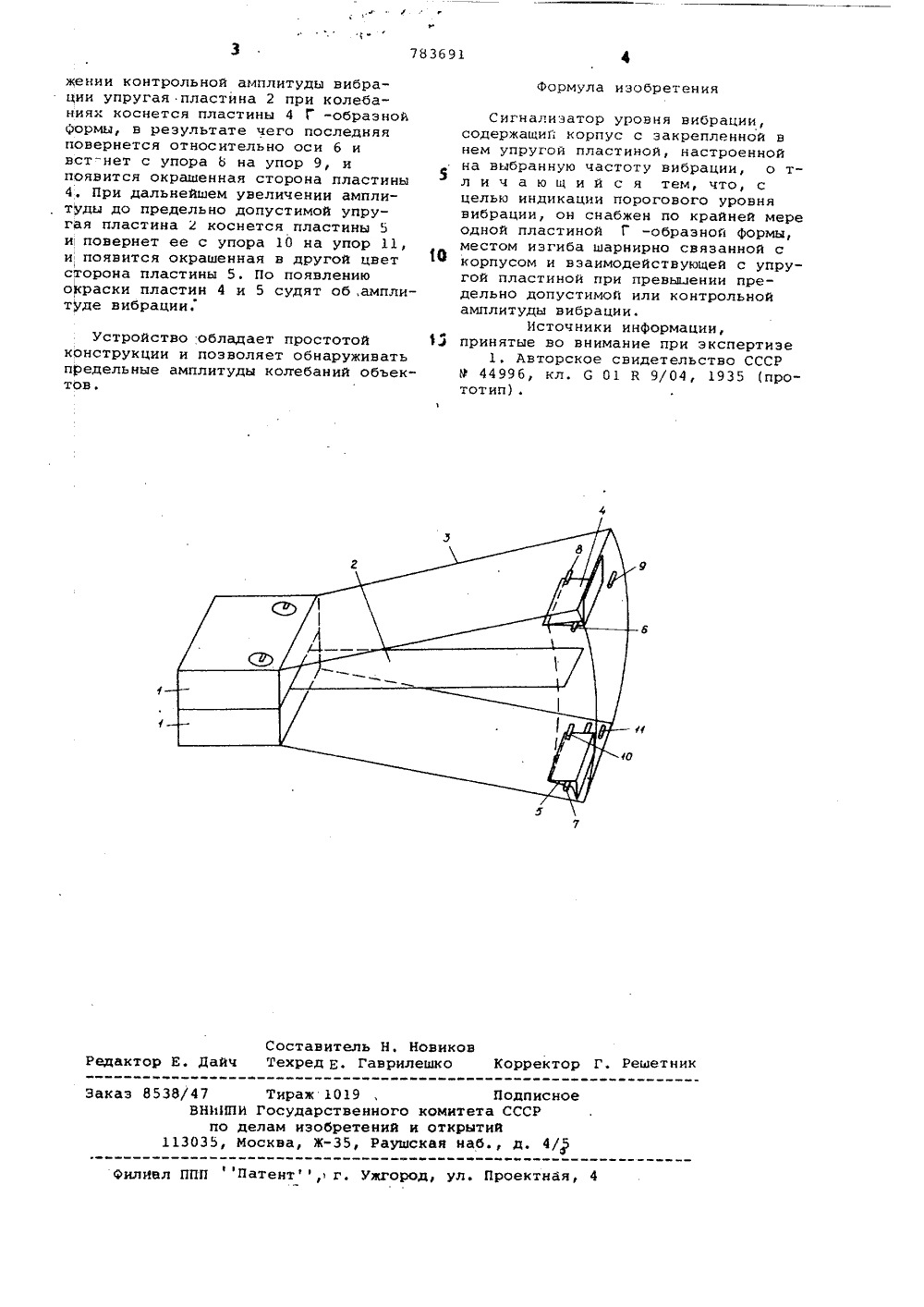

цаен нв техиичеекая 60 нотфка ц ,йСоюз Советских Социалистических Республик(22) Заявлено 2202,79 (21) 2741466/18-28 (51) М. КЛ,с присоединением заявки Но(23) Прис ритет С 01 В 9/04 Государственный комнтет СССР оо делам нзобретеннй н открытнй(54) СИГНАЛИЗАТОР УРОВНЯ ВИБРАЦИИ Изобретение относится к вибрационной технике и предназначено для контроля предельных уровней вибрации машин и механизмов.Наиболее близким по технической 5 сущности к изобретению является сигнализатор уровня вибрации, содержащий корпус с закрзпленной в нем упругой пластиной, настроенной на выбранную частоту вибрации, за мыкающей электрический контакт 11.Недостатком известного устройства является невозможность регистрации амплитуды колебаний.Целью .изобретения является индикация порогового уровня вибрации.Указанная цель достигается тем, что сигналиэатор снабжен по крайней мере одной пластиной Г-образной ормы, местом изгиба шарнирно 20 связанной с корпусом и взаимодействующей с упругой пластиной при превышении предельно допустимой или контрольной амплитуды вибрации.На чертеже изображен сигналиэатор 5 уровня вибраций.Сигналиэатор содержит корпус 1, выполненный из двух половин, между которыми закреплена упругая пластина 2 из рессорной стали, настроен- З 0 2ной на выбранную частоту вибрации, на боковой поверхности 3 корпуса 1 установлены две Г -образной ормы пластины 4 и 5, шарнирно связанные в месте перегиба осями 6 и 7 с корпусом 1, на котором установлены две пары упоров 8, 9, 10, 11. Внутренняя поверхность пластин 4 и 5 окрашена в разные цвета (например, желтый и красный) .Пластины 4 и 5 расположены в плоскости вибрации упругой пластины 2 на расстояниях, соответствующих предельно допустимой и контрольной амплитудам вибраций. Возможна установка только одной иэ пластин. Пластины Г-образной чормы предназначены для взаимодействия с упругой пластинои при превышении предельно допустимой или контрольной амплитуды вибрации.Работает сигналиэатор уровня вибрации следующим образом. Корпус 1 сигнализатора укреплен на объекте, подверженном вибрации, Упругая пластина 2, настроенная на выбранную частоту вибрации, будет испытывать резонансные колебания, амтлитуда которых пропорциональна амплитуде колебаний объекта. При дости783691 Формула изобретения Г, Решетни Составитель Н, НовиковРедактор Е. Дайч Техред Е. Гаврилешко Корре 8538/47ВНИ ираж 1019сударственного комитетм изобретений и открытва, Ж, Раушская наб одписнСССРд. 4/ Эак ИдеМо 113035 илиел ППП Патент, г. Ужгород, ул. Проектная, 4 жении контрольной амплитуды вибрации упругая пластина 2 при колебаниях коснется пластины 4 Г -образнойформы, в результате чего последняяповернется относительно оси 6 ивст-нет с упора Ь на упор 9, ипоявится окрашенная сторона пластины4, При дальнейшем увеличении амплитуды до предельно допустимой упругая пластина 2 коснется пластины 5и повернет ее с упора 10 на упор 11,и появится окрашенная в другой цветсторона пластины 5. По появлениюокраски пластин 4 и 5 судят об,амплитуде вибрации,Устройство обладает простотой конструкции и позволяет обнаруживать предельные амплитуды колебаний объектов. Сигналиэатор уровня вибрации,содержащий корпус с закрепленной внем упругой пластиной, настроеннойна выбранную частоту вибрации, о тл и ч а ю щ и й с я тем, что, сцелью индикации порогового уровнявибрации, он снабжен по крайней мереодной пластиной Г -образной формы,местом изгиба шарнирно связанной скорпусом и взаимодействующей с упругой пластиной при превышении предельно допустимой или контрольнойамплитуды вибрации.Источники информации,3 э принятые во внимание при экспертизе1, Авторское свидетельство СССРР 44996, кл. С 01 В 9/04, 1935 (прототип).
СмотретьЗаявка
2741466, 22.02.1979
ПРЕДПРИЯТИЕ ПЯ В-8759
ЖАВОРОНКОВ ЛЕОНИД АНДРЕЕВИЧ, КУТЫРИН ИГОРЬ ИВАНОВИЧ
МПК / Метки
МПК: G01R 9/04
Метки: вибрации, сигнализатор, уровня
Опубликовано: 30.11.1980
