Первичный преобразователь для измерения параметров магнитных материалов

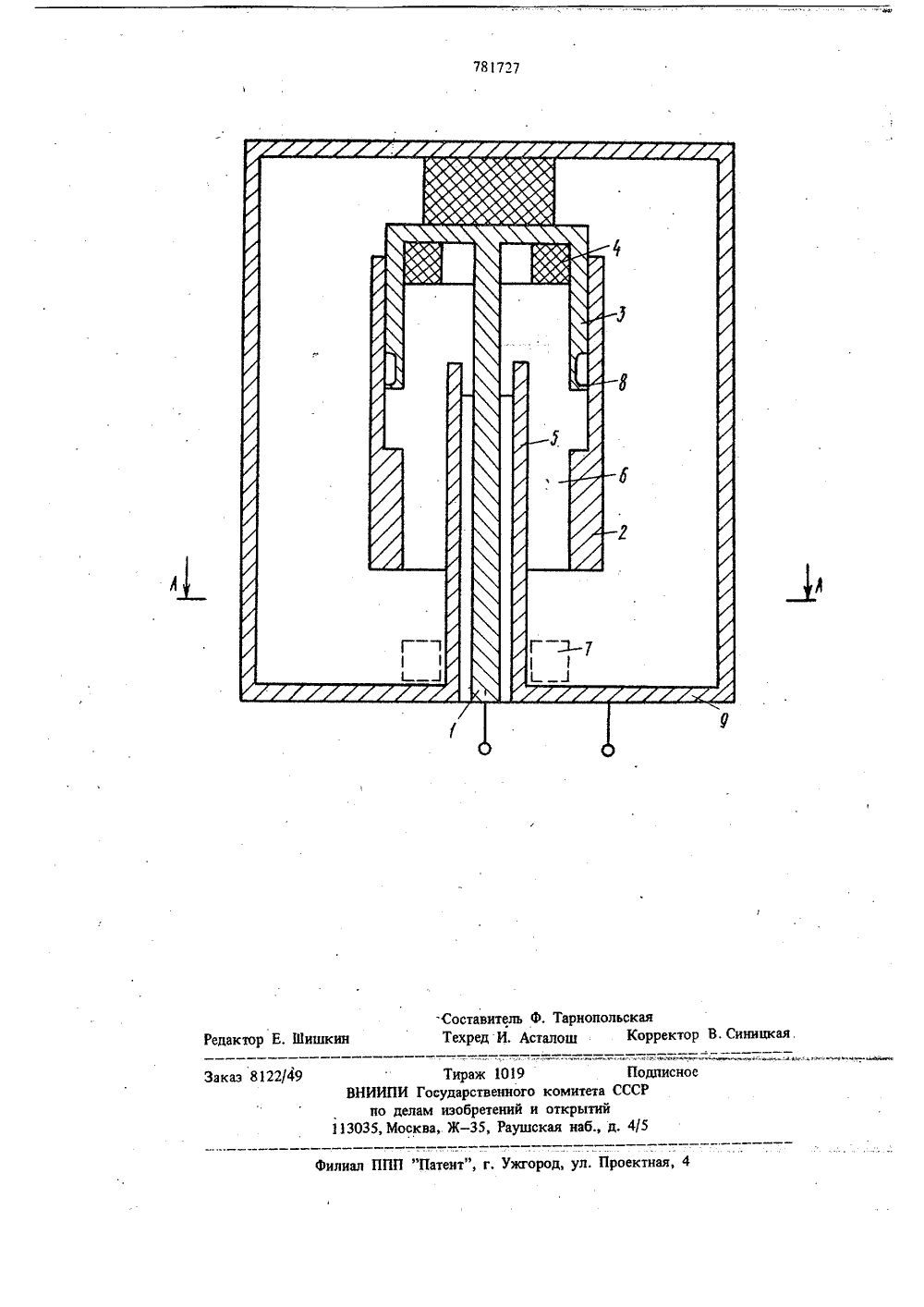

(28)П 1)иврите зобретеиий па пе публиковано 23.11.80, Вкъ етень 43 УДК 621.317.44 (088.8) крыткй Дата опубликования описания 23,11.80 72) Автор изобретепкт мк 71) Заяви тель(54) ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОМАГНИТНЫХ МАТЕРИАЛОВ аэо ширение ь изобретения измерении,о в пера амет. Изобретение относится к электроизмерительной технике и может быть использовано дляизмерения магнитных характеристик ферромагнитных материалов,По основному авт. св. %721788 известен5первичный преобразователь, используемый дляизмерения параметров магнитных материалов,Это устройство выполнено в виде последовательного соединения коаксиальной индуктивностии коаксиальной емкости, Оно содержит внутрен 30ний электрод, коаксиальную индуктивность,содержащую контейнер для измеряемого образ.ца и наружный коаксиальный электрод, На.ружный электрод состоит из двух разомкнутыхцилиндров разного диаметра, расположенныходин внутри другого, образуя зазор, через ко.торый помещается измеряемый образец в контейнер. Весь преобразователь охвачен общимкорпусом - экраном, который подключен книзкопотенциальному электроду и выполненразъемным для предварительного помещенияизмеряемого образца в преобразователь 11,Недостаток устройства - небольшой диапазон измерения. Поставленная цель достигается тем, чтпреобразователе для измерения п рнитных материалов, содержащем внут.р электрод, коаксиальную индуктивность,служащую контейнером для измеряемого образца, и наружный коаксиальный электрод,состоящий из двух цилиндров разного диа.метра, цилиндры наружного коаксиального,электрода выполнены разомкнутыми и расположены однй внутри другого, образуя зазор, ци.линдр большего диаметра является наружнымэлектродом коаксиальной индуктивности, цилиндр меньшего диаметра вместе с внутрен.ним электродом механически жестко связаны,с одной стороны с цилиндром большего диаметра, с другой - с цилиндром меньшего диаметра, цилиндр болыпего диаметра наруж.ного коаксиального электрода выполнениз двух частейс возможностью перемещения одной части относительнодругой,781727 3Такое выполнение цилиндра большего диа.метра позволяет изменять общую длйну электродов преобразователя, Переменяй длина электродов дает возможность испольэовать трансформаторные свойства коаксиального от.резка для поддержания необходимого входного сопротивления на клеммах первичного преобразователя при широких значениях измеряемых параметров ферромагнитных образцов.На чертеже изображена конструкция уст 16 рой ства.Устройство состоит из внутреннего электрода 1, наружного коаксиального электрода, со стоящего иэ двух разомкнутых цилиндров раз. ного диаметра: большего, который состоит из 15 двух частей, подвижной 2 и неподвижной 3, образующего с внутренним электродом 1 крак. сиальную индуктивность - контейнер для измеряемого образца 4, и меньшего 5, образующего с большим цилиндром зазор 6. Зазор б определяет емкость преобразователей-и через него измеряемый образец вводится в контейнер и выводится из него в пространство 7 на цилиндр 5 меньшего диаметра коаксиального электрода, Скользящий контакт 8 обеспечивает электрическое соединение частей 2 и 3 по всей окружности. Весь преобразователь охвачен кор. пусом - экраном 9, причем размер экрана таков, что емкость между цилиндром большего диаметра и экраном 9 на много меньше, чем емкость между цилиндром большего и меньше.го диаметров, Для предварительного помещения измеряемого образца в первичный преобразователь, последний имеет разъем по сечению АА;35Определение магнитных характеристик ферромагнитных материалов с помощью предла.гаемого первичного преобразователя пронзво.дится при предварительном помещении измеря емого образца 4 в преобразователь, Для этого открывается разъем по сечению А - А, помеща 4ется образец в пространство 7, разъем закрывается и после этого, в процессе измеритель- ного цикла сопротивление контактов разъема не нарушается, Перед измерениями, в зависи. мости от чувствительности используемого из. мерительного прибора (на чертеже не показан)и параметров измеряемого образца, подвижный цилиндр 2 устанавливается в положение, при котором трансформаторные свойства коакси. . альиого отрезка преобразователя увеличивают вносимые сопротивления измеряемого образца до значений, которые можно измерить исполь. эуемым измерительным прибором.При измерениях, например, с помощью измерителя добротности, схема настраивается в резонанс дважды, Резонанс без образца соответствует положению последнего в области 7. Вторая настройка в резонанс производится после перемещения образца в контейнер 4,Использование нового первичного преобразователя позволит измерять одним измерительным прибором широкий диапазон измеряемых значений магнитных параметров ферромагнитных материалов, а также дает возможность использовать те измерительные приборы, чувствительность которых ранее считалась недостаточной для аналогичных измерений. Формула изобретенияПервичный преобразователь для измерения параметров магнитных материалов,по авт. св, 9721788, о т л и ч а ю щ и й.с я тем, что, с целью расширения диапазонаизмерения, цилиндр большего диаметра наружного коакСиального электрода выполнен иэдвух частей с возможностью перемещения одной части относительно другой.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР У 721788,кл. 6 01 Я 33/12, 22,11.77.781727 тавитель Ф. ТарнопольскаяредИ. Асталош Корректор В. С едактор Е, Шиш Тираж 1019 ВНИИПИ Государственно по делам изобретений 113035, Москва, Ж - 35, Раушисн каз 8122/49 5 од, ул. Проектная,илиад ППП "Патент По комитета СССи открытийская наб., д, 4/
