Номер патента: 1248442

Опубликовано: 10.01.2000

Авторы: Бондин, Вязьмин, Казанцев, Мостовой, Слепцов

МПК: G01T 3/00

Метки: дозиметрии, нейтронов

Устройство для дозиметрии нейтронов, содержащее датчик замедленных быстрых нейтронов из шарового замедлителя и детектора тепловых нейтронов в его центре, датчик быстрых нейтронов из трех параллельно соединенных полупроводниковых детекторов протонов отдачи, два дискриминатора, схемы пересчета, ИЛИ и индикации, причем в первую сигнальную линию соединены между собой детектор датчика замедленных быстрых нейтронов, первый дискриминатор, схема пересчета и первый вход схемы ИЛИ, во вторую - датчик быстрых нейтронов, второй дискриминатор и второй вход схемы ИЛИ, в третью - выход схемы ИЛИ и вход схемы индикации, отличающееся тем, что, с целью повышения точности измерения максимальной поглощенной...

Номер патента: 1645419

Опубликовано: 30.04.1991

Авторы: Вязьмин, Горбач, Кирьянова, Остроумов, Поддубский, Федосов, Фейгин

МПК: E04G 21/12

Метки: арматуры, навивки, стендов, упоры, форм

...20. Под порталоми балкой 3 установлена форма 21 с несьемным бортом 22, имеющим прорезь. На форме 21 закреплен упор 23, на котором закрепляется арматура 24.Устройство работает следующим образом.По направляющим 2 портала 1 на катках 4 перемещается балка 3. Г 1 о направляющим 5 балки 3 на катках 7 перемещается каретка 6 с распределительной пинолью 8.Распределительная пиноль 8 обходит упоры 23 находящейся под устройством формы 21 и наматывает на них арматуру 24, причем намотка арматуры 24 на одну пару упоров 23 осуществляется возвратно-поступательным движением каретки 6 по направляющим 5 балки 3, а переход на следующую пару упоров формы или стенда осуществляется переходом балки 3 по направляющим 2 портала 1. Установка пиноли 8 в...

Номер патента: 1308276

Опубликовано: 07.05.1987

Авторы: Виноградов, Вышемирский, Вязьмин, Головков, Климов, Кузьмин, Червецов, Шендер, Яшин

МПК: A01J 15/12

Метки: масла, сливочного

...интенсивное зернообразование и его частичная агрегация. Затем масляное зерно, частично агрегированное в комки, эвакуируется из устройства через конфузор 23 с помощью спиралеобразной вставки 24, при этом через отверстия 25, расположенные на встав13082 ке, происходит непрерывное перетекание части хладоносителя в обратном на. правлении. Далее смесь зерна и хладоносителя поступает на набор вращающихся сит 20, где происходит интенсивное комкование зерна и отделение хладоносителя, основная часть которого через отверстия 19 и лоток 26сливается в емкость 35, Остатки хладоносителя, отделившегося от зерна,и хладоноситель, поступающий на орошение набора сита 20, стекают в пер 10 вую секцию 28 шнекового текстуратора 27. Комки масляного зерна также...

Номер патента: 1265979

Опубликовано: 23.10.1986

Авторы: Вязьмин, Комков, Кудрявцев

МПК: H03K 5/14

Метки: импульсных, последовательностей

...стробирукзщий вход блока 5 сравнения соединен с шиной 9 синхроимпульсов считывания, а выход почключен к выходной шине 10. Устройство работает следуктщим образом.На входные шины 7 устройства подается группа контролируемых последовательностей, количество которых не должно превышать и, В блоке 1 они сворачиваюгся по псевдослучайному закону в пч-псевдослучайных последовательностеи, которые, пройдя через гп элементов И 3 регистрируются гп счетчиками 4 импульсов. Синхронизация регистрации псевдослучайной последовательности счетчиками 4 обеспечивается подачей синхроимпульсов на шину 8. По окончании контролируемых последовательностей содержание счетчиков 4 игипульсов с)аьчпваетсы в блоке 5 сравнения с эталонным значением, хранящимся в...

Номер патента: 1224812

Опубликовано: 15.04.1986

Автор: Вязьмин

МПК: G08C 25/00

Метки: информации, передачи

...передачи адреса формирователь 6 подает управляющий сигнал для передачи бита с нулевыми адресами, т.е. передается первый разряд информации с выхода канала 27 связи через открытый ключ 37 на вход формирователя 17, вход накопителя 18 и вход блока 21 передачи. Формирователь 17 подает на накопитель 18 сигналы записи пришедшего бита в накопитель 18. Принятый сигнал с помощьа блока 21 передачи, канала 27 связи и блока 11 приема поступает на второй вход блока 10 сравнения, гце он сравнивается с переданным сигналом. В случае их совпадения блок 10 подает управляющий сигнал на окончание передачи данного бита и на считывание информации со слецующего адреса накопителя / н др, 3 1 В случае, когда переданный сигнал будет искажен, т.е. переданный...

Номер патента: 1206858

Опубликовано: 23.01.1986

Автор: Вязьмин

МПК: H01H 47/20

Метки: реле, частоты

...конденсатор 14 и первый резистор 5, Выход элемента И 10 через второй резистор 16, третий и четвертый элементы НЕ 17 и 18 и второй конденсатор 19 соединен с управляющим выходом блока 8 аналоговой памяти и третьим резистором 20. С входом третьего элемента НЕ 17 соединен третий конденсатор 21,На фиг. 3 представлены временные1 О диаграммы работы реле частоты, где 15 20 25 ЗО 35 40 45 50 55 22 - напряжение на его входе 23-29,напряжения соответственно на входетриггера Шмитта 2, первом входе ключа 3, счетном входе блока 5 счета,выходе блока 6 сравнения, информационном выходе блока 8 аналоговой памяти, выходы блока 9 выходных усили- .телей и на управляющем выходеблока 8 аналоговой памятиРеле частоты работает следующимобразом,В исходном...

Номер патента: 1089284

Опубликовано: 30.04.1984

Авторы: Вязьмин, Тугузов

МПК: F01K 17/02

Метки: теплофикационная

...равном максимально разрешенному расходу, в сетевые подогреватели 4 и 5 первой и второй ступени, где нагревается паром из отборов 3 первой по ходу воды турбины 1. При этом запорно-регулирующая арматура 15 турбиныи вся аапорно-регулирующая арматура 18 закрывается, а задвижки 10 открываются. Подогретая вода из сетевого подогревателя второй ступени 5 через открытую задвижку 1 поступает в выходной трубопровод 8, откуда часть воды по байпасу 9 через регилируюТаким образом, указанная схема подогрева воды обеспечивает максимальную выработку электроэнергии турбинами ТЭС при наличии в теплофикациоиной системе расхоца воды, первышающего удвоенный максимально разрешенный расход через подогреватели турбин.В теплофикационных системах, в...

Номер патента: 911134

Опубликовано: 07.03.1982

Авторы: Вязьмин, Носиков, Пикус, Черевач

МПК: G01B 7/04

Метки: длины, проката

...5 преобразователей пояьится сигнал с частотой генератора 10 частоты. На выходе блока 5 преобразователей сигнал изменится на "1" и инвертированный в блоке 7 инверторов в "0" г,оступит на первый вход блока 8 коньюкторовНа второй блок 8 коньюкторов также поступит сигнал "0", и сигнал на выходах блока 8. коньюкторов не изменится относительно исходного состояния.При достижении передним концом прокатываемой заготовки генераторной обмотки 3 и группы 4 приемных обмоток компенсация между генераторной обмоткой 3 и одной иэ обмоток группы 4 нарушится, и на одном из входов блока 6 преобразователей появится частотный сигнал. На выходе блока 6 преобразователей сигнал изменится на н 1,ни поступит на второй вход блока 8 коньюкторов, Но так как на...

Номер патента: 909228

Опубликовано: 28.02.1982

Авторы: Вязьмин, Ермаков, Смирнов

МПК: F24D 3/10

Метки: закрытая, теплоснабжения

...работает следующим образом, Режим зарядки бака 1 управляется регу лятором 3, рассчитанным на пропуск водыс температурой выше определенного заданного значения, Бак 2 с регулятором температуры 4 заряжается холодной водой с.температурой ниже заданной температуры зарядки бака 1. Таким образом, баки 1 и 2 заряжаются периодически, а разряжаются непрерывно в течение сут. Бак 1 разряжается и подающий трубопровод посредством смесительного устройства. В результате этого появляется возможность уменьшения909228 11 Составитель В, Ситас Техред А. Бойкас Корректор М, Коста Тираж 796 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная,...

Номер патента: 877223

Опубликовано: 30.10.1981

Авторы: Вязьмин, Савченко

МПК: F22D 5/26

Метки: воды, котлах, паровых, регулятор, уровня

...в паровой котел и одновременно поступает на индикатор, сигнализируя о подаче воды.По мере наполнения водой котла вода достигает датчика 2, находящегося на нижнем уровне, в результате чего на выходе трансформатора 10 и выпрямителя 11 появляется сигнал, включающий реле 12 времени. Через заданный промежуток времени, необходимый для заполнения водой датчика 2 полностью, на выходе реле 12 времени появляется сигнал, передним фронтом которого подтверждается исходное состояние триггера 9 и переключается триггер 13, потенциал с выхода которого поступает на индикатор, сигнализируя о заполнении нижнего у овня,атем вода достигает датчика 1, установленного на верхнем уровне, в результате чего на выходе трансформатора б и выпрямителя 7 появляется...

Номер патента: 832127

Опубликовано: 23.05.1981

Авторы: Вязьмин, Гуров, Земсков, Кузьмин, Мухин, Томбаев, Яшин

МПК: F04D 7/02

Метки: перекачивания, пищевыхжидкостей

...лопатками, закрепленный не 832127подвижно в стенке 14, а между диском 13 и втулкой 9 установлено торцовое . уплотнене 15. Между втулкой 9 и диском 13 имеется зазор 16, сообщающийся с полуоткрытой камерой 11, а внутри втулки 9 установлена пружина 17.Устройство работает следующим образом.При выключенном электродвигателе 1 полость полуоткрытой камеры 11 изолируется от полости, образуемой зазором 16.торцовым уплотнением 15, которое поджимается втулкой 9 посредством пружины 17. В момент включения электродвигателя 1, вследствие инерционности втулки 9, рабочего колеса 12, корпуса полуоткрытой камеры 11 и, сопротивления движению рабочего колеса 12 мгновенно происходит ввинчивание ведомых шлицов винтовой пары 7, в результате чего втулка 9...

Номер патента: 779280

Опубликовано: 15.11.1980

Авторы: Вязьмин, Нинидзе, Носиков, Полянский, Черевач

МПК: B66C 13/48

Метки: подъемно, средством, транспортным

...и боковыми приемными обмотками 17 и 18, подключенными ко входу блока 6, второй выход 19 которого соединен со входом 20 блока 15 и вторым входом 21 блока 2, к третьему входу 22 которого подключен выход блока 3. Блок 11 соединен со вторым входом 23 блока 15, выход которого подключен к обмотке 12, а выход блока 2 подсоединен ко второму входу 24 блока 3 противовключения, Усилитель мощности 25 предназначен для усиления сигналов блока 15.Устройство работает следующим образом.бКогда на обмотке 13 наводится сигнал с частотой поступившей команды управления, блок 10 избирателей команд подает в блок 8 реле команду на включение соответствующего механизма, например механизма передвижения. При достижении обмоткой 12, расположенной на...

Номер патента: 744702

Опубликовано: 30.06.1980

Авторы: Вязьмин, Нинидзе

МПК: G08C 19/12

Метки: подъемно-транспортным, средством, телеуправления

...в передающую антенну 6 сигнал" йе"поджтся, то на приемной стороне вприемной антенне 7 сигнап не наводитсяи на выходе усилителя 8 он также отсут-ствует, Отсутствие сигнала на входе бпо 4 О.ков 9 и 10 избирания вызывает отсутствие сигнала на выходе преобразователей11 и 12, а следовательно, и на входахбпока 14 строьирования. Отсутствие сигнала на входах блока 14 сгробирования 45"вябь 1 ВЖт"отсутствие -сигнапа на входеблока 16 усипитепей, следоватепьно, всереле блока 17 реле отпущены.Когда с пульта 1 управления поступает50ва ключ 2 команда управления, туда жепоступает сигнал с блока 3 генераторов ис распредепитепя 4. При поступлении команды управления на ключ 2 на его выходе "появпяются частотные посылки, сначпа появляется сигнал,...

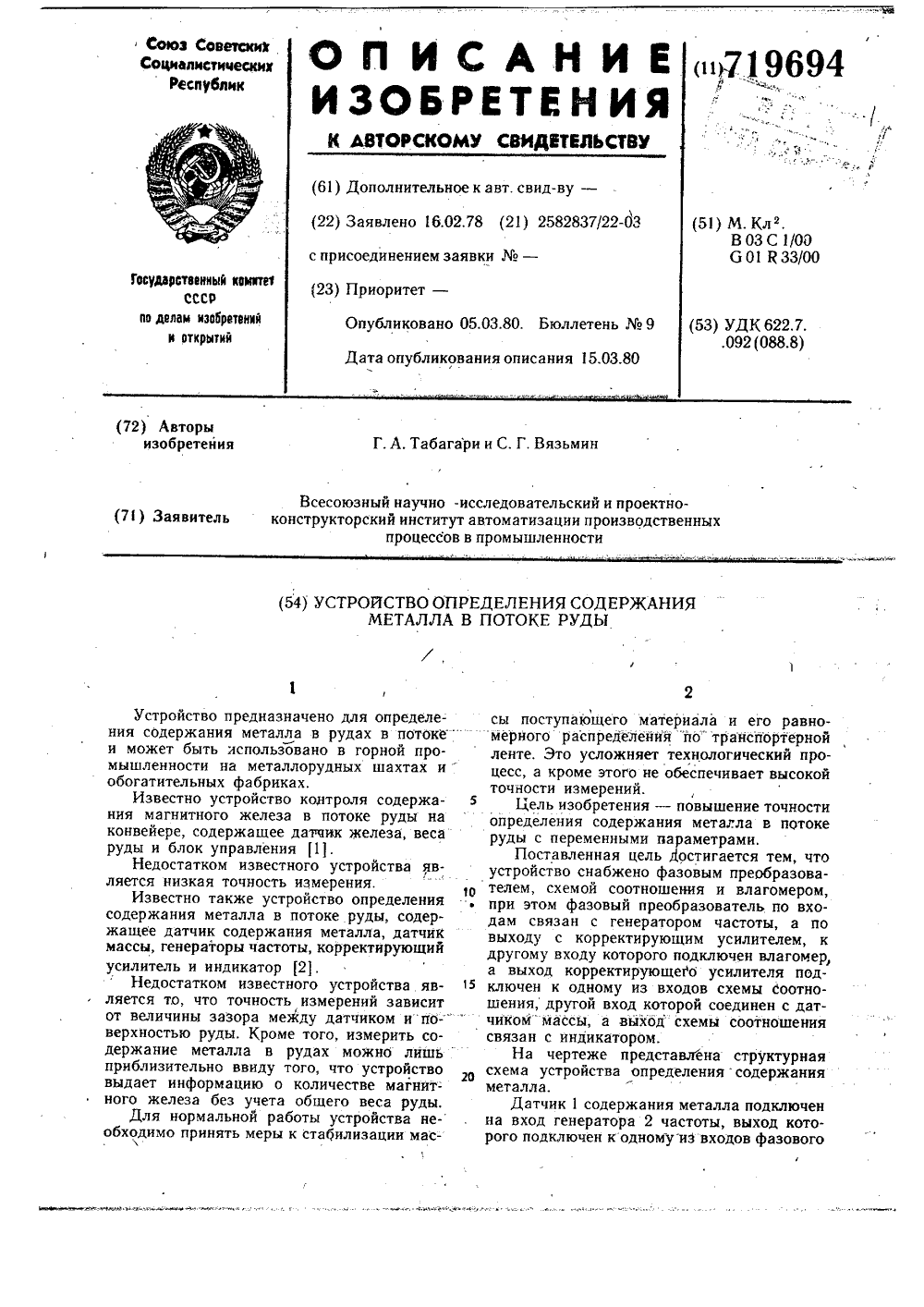

Номер патента: 719694

Опубликовано: 05.03.1980

Авторы: Вязьмин, Табагари

МПК: B03C 1/00, G01R 33/12

Метки: металла, потоке, руды, содержания

...- 35, Раушснтъ, г. Ужгоро едактор С. Титовааказ О 6/8ЦНИИПИ Госпо делам3035, Москвафилиал ППП Пат Корректор МПодписноеСССРий., д, 4/5Проектная, 4 митета открыт ая наб ул. 3Фпреобразователя 3, второй вход которогоподключен к выходу эталонного генератора 4выход фазового преобразователя подключенк одному из входов корректирующего усилителя 5, второй вход которого подключенк выходу влагомера 6, а выход корректирующего усилителя Ь подключен к одномуиз входов схемы соотношения 7, второй входкоторой подключен к выходу датчика 8 массы руды, а выход схемы соотношения подключен ко входу индикатора 9 и кромеэтого является выходом в схему управления. 46Измерение содержания металла в рудепроизводится с помощью трех типов датчиков: индуктивного...

Номер патента: 712308

Опубликовано: 30.01.1980

Автор: Вязьмин

МПК: B62D 43/04

Метки: автомобильного, автомобиля, колеса, рамой, установки

...с одним изблоков, а гибкий грузонесущий элементснабжен карабином, закрепленным на свободном конце, для соединения его с ободомавтомобильного колеса.15 На фиг. 1 схематично изображено устройство, общий вид; на фиг. 2 и 3 - схема процесса подъема и установки автомобильногоколеса с помощью описываемого устройства.20 Устройство содержит блоки 1, 2, перекинутый через них гибкий грузонесущий элемент 3, например цепь, и приводной механизм 4, имеющий съемную рукоятку 5. Блоки 1, 2 установлены над рамой 6 автомоби 25 ля, под платформой 7, причем блок 1 установлен на краю платформы 7,Приводной механизм 4 соединен с блоком 1, который имеет зубья (на чертежене показаны). Через блок 1 перекинут коЗО нец 8 гибкого грузонесущего элемента...

Номер патента: 710836

Опубликовано: 25.01.1980

Авторы: Вязьмин, Коссович, Леушканов, Ушаков

МПК: B43L 7/04

Метки: линейки, механизм, перемещения, прямолинейно-поступательного

...достигается тем, что противовес выполнен в виде цилиндрической пружины растяжения, а гибкий элемент соединен с пружинойс образованием двойной ветви, параллельнойнаправлению перемещения линейки,На чертеже изображена схема механизма.Механизм состоит из чертежной доски 1,роликов 2, установленных на ней, гибкого элемента 3, охватываю 1 цего ролики, линейки 4,закрепленной на гибком элементе, противовеса 5, выполненного в виде цилиндрическойпружины растяжения,С механизмом работают следующим образом.5 Перемещают один край линейки, при этомдвижение передается гибкому звену, а черезнего - другому краю линейки. Для предотвра 10щения проскальзывания гибкого элемента исамопроизвольного поворота линейки, на одномиз концов пружины укладывают два...

Номер патента: 693423

Опубликовано: 25.10.1979

Автор: Вязьмин

МПК: G08G 1/12

Метки: местоположения, объектов, перемещения, подвижных, путем, фиксированным

...частоты 3, ключевую схему 4, усилитель 5, расположенный на пути перемещения датчик 6, блок полоссвых фильтров 7, элемент ИЛИ 8, счетчик импульсов 9, дешифратор 1 О, блок, генераторов частоты 11, блок ключей 12, усилитель 13,В исходном состоянии со счетчика импульсов 9 сигнал поступает на вход дешифратора 10, выходы которого подключены к соответствуюшим управляющим входам блока ключей 12. С выхода дешифратора 10, соответствующего исходному состоянию устройства, сигнал поступит на управляющий ВхОд ключевой схемы блока ключей 12, которая подключит соответствующий генератор блока генераторов частоты 11 к усилителю 13. Усиленный сигнал поступит на передающую обмотку датчика 6. Сигнал, излучаемый передавшей обмоткой напольного датчика 6,...

Номер патента: 689728

Опубликовано: 05.10.1979

Авторы: Вязьмин, Табагари

МПК: B03B 5/00

Метки: машин, отсадочных, подрешетного, продукта, разгрузки, регулятор

...10 на выходе датчика, высоты постели сигнала. В зависимости от знака и от величины отклонения высоты постели от заданной на выходе датчика постели появляется сигнал, знак которого 15 будет соответствовать знаку отклонения высоты постели, а амплитуда будет пропорциональна величине отклонения. Это вызовет через схему управления 5 подачу управляющего сигнала 2 О на привод разгрузочного устройства 8, которое увеличит или уменьшит разгрузку в зависимости от знака пркшедше го , управляющего сигнала, Одновременно через корректирующий усилитель 7 к загрузочному устройству 9 поступит управляющий сигнал на увеличение или уменьшекие величины загрузки.Ьлагодаря применению корректирующим усилителей происходит автоматическое установление...

Номер патента: 668868

Опубликовано: 25.06.1979

Авторы: Вязьмин, Горбач, Ефремов, Остроумов, Федосов

МПК: B66C 1/22

Метки: захватное, плит

...органы выполнены в виде телеско пическн смонтированных в стойках 3 с возможпостыл поворота относительно вертикальных осей штанг 4, снабженных в нижних частях подхватны.ми лапами 5, Верхняя часть штанг связана между собой общим цепным приводом. Стойки имеют 10 закрепленные на них под углом 90" друг относительно друга ограничители 6 поворота валов, снаб.женных выступами 7, взаимодействующими с огра.ничителями при повороте штанг на 90 в обе сторо.ны. Привод состоит из установленных на каждой 15 штанге звездочек 8,обхваченных перекрестно цепью9, Штанги снабжены рукоятками 10.Работает устройство следующим образом.С помощью подъемного механизма устройствоонускается, например, на пакет плит (показан пунктиром). При этом лапы 5 повернуты...

Номер патента: 608689

Опубликовано: 30.05.1978

Авторы: Вязьмин, Прокофьев

МПК: B62D 21/02

Метки: автомобиля, рама

...своимп полкамп соответственно с упомянутымипластпнамп и нижними полками лонжеронови образу 1 ощис внутрсшшмп торцами боковыскромки проема,г 1 а фпг. 1 изображена рама, общий вид; нафиг. 2 - то же, в поперечном разрезе; на1 риг. 3 - то же, в продольном разрезе,Рама содержит швсллерообразные лонжероны 1 и 2 с вертикальными стенками 3 и ооращенными внутрь горизонтальными полками 4,К стенкам и нижним полкам лонжеронов прикреплены кронш гейны 5 задней подвески.(. лонжеронами соединены поперечины б - 10.11 оперечина 9, расположенная над кронштейнами задней подвески, выполнена с центральным, открытым снизу проемом а для разме 0 щения карданного вала, Поперечина 9(фиг, 2) содержит двутавровую балку 11, нижняя полка 12 которой расположена на...

Номер патента: 274917

Опубликовано: 05.12.1977

Авторы: Вайсбурд, Вербловский, Вернер, Вязьмин, Иванченко, Карасев, Лапин, Машьянов, Мечев, Морозова, Мушкатин, Осташевский, Романов, Рябов, Тавастмерна, Успенский, Цейнер, Цемехман, Шамро, Шереметьев, Шустицкий

МПК: C22B 23/04

Метки: извлечения, кобальта

...температуры так, чтобы к 2 О концу операции она составляла не менее 1600 С.Этот режим обеспечивает быстрое снижение содержания серы при небольшом оке:- ленни металлов, й Окисленный расплав подвергают восстановлению для глубокого удаления кислорода,что исключает переход кобалнга в шлак,Восстановление расплава может быть осуществлено путем его продувки газо-кислородной, мазуто-кислородной или другимивосстановительными смесями или твердымвосстановителем.Процесс может быть осуществлен в любом аппарате, позволяющим выдержать укаэанные техиологические условия,П р и м е р . Файыштейн пошергали продувке в 10-вагонном вертикальном конвертере;о расплав подогревали до 1200 С и выше путем сжигания природного газа или мвзвута в токе кислорода....

Номер патента: 549134

Опубликовано: 05.03.1977

Авторы: Вязьмин, Мухин, Пржиялковская, Татушина, Тетерников

МПК: A23G 9/04

Метки: мороженого, подачи, смеси, фризер

...3 соединена с приводом резьбовым соединением и направляющим цилиндром (на фиг. не показан). На плунжере 3 установлен рычаг 11.Каждая рабочая камера 12 устройства расположена с боковым смещением по отношению к цилиндру 2, Рабочая камера 12 устройства соединена с цилиндром 2 посредством канала 13, с линией 14 всасывания смеси посредством всасывающего клапана 15, а с линией 15 нагнетания - напорным клапаном 17. Смесь мороженого поступает в линию 14 всасывания из бака по трубапроводу самотеком. Рычаг 11 воздействует на ролик 18 пневматического реле 7.Устройство клапанов 5, 15 и 17 таково, что в одном направлении они свободно пропускают смесь, в обратном же направлении они омесь не пропускают.Устройство работает следующим образом.В правом...

Номер патента: 99514

Опубликовано: 01.01.1954

Автор: Вязьмин

МПК: B60T 11/20

Метки: автомобиля, гидравлического, главный, двухступенчатый, тормозами, тормозной, цилиндр

...цилиндра заполняются рабочей жидкостью. В начале рабочего" рррррЮ лб хода поршня Г 1 (фиг, 2) клапаны П и П 1 выпрямляются и прекращают сообщение полостей А и Б с резервуаром В. Клапаны 1 Г и Г в этот момент также закрыты и рабочая жидкость вытесняется из полости А в магистраль к тормозным цилиндрам колес. Разрежение, образующееся и полости Б, приоткрывает клапан П и полость Б пополняется рабочей жидкостью из резервуара В,Как показано на фиг. 7, полость над тарелкой клапана Г сообщена с полостью А, поэтому, когда давление в магистрали достигает величины, достаточной для прижатия тормозных колодок с бараоаном, начинается переключение давления с первой ступени на вторую, так как давление рабочей жидкости на тарелку клапана Г поднимает...

Номер патента: 93722

Опубликовано: 01.01.1952

Автор: Вязьмин

МПК: B60T 11/20, B60T 11/22, B60T 11/224 ...

Метки: автомобиля, гидравлического, главный, двухступенчатый, системы, тормозами, тормозной, цилиндр

...15, Когда давление в системе достигает заданной величины, обеспечивающей прижатие колодок к барабанам колес автомобиля, золотник, преодолевая сопротивление пружНны 16 за счет разности диаметров уплотнителей 17 и 18, поднимается на величину зазора между ним,и пробкой 19 и разгружает шариковый клапан 20. После этого, жидкость из камеры 3 через каналы 21 и 22, обтекая шарик, получает свободный выход в резервуар. Таким образом камера 3 выключается из работы и все усилие педали передается на поршень малого диаметра. При освобождении0322 Бодктслсм тораОЗИОЙ псда,п Ноэпень под Воздсйстнисм Возвэят 1 ых пружин н,яБлсни 51 к(дкосте 1 13 сстаейе персмешяетс 51 13 исходРОе положение. 1)и атом каъСра 3 Зяполн 5 етсн жидкостью, пост)пяюпей...
