Устройство для определения элементов геомагнитного поля

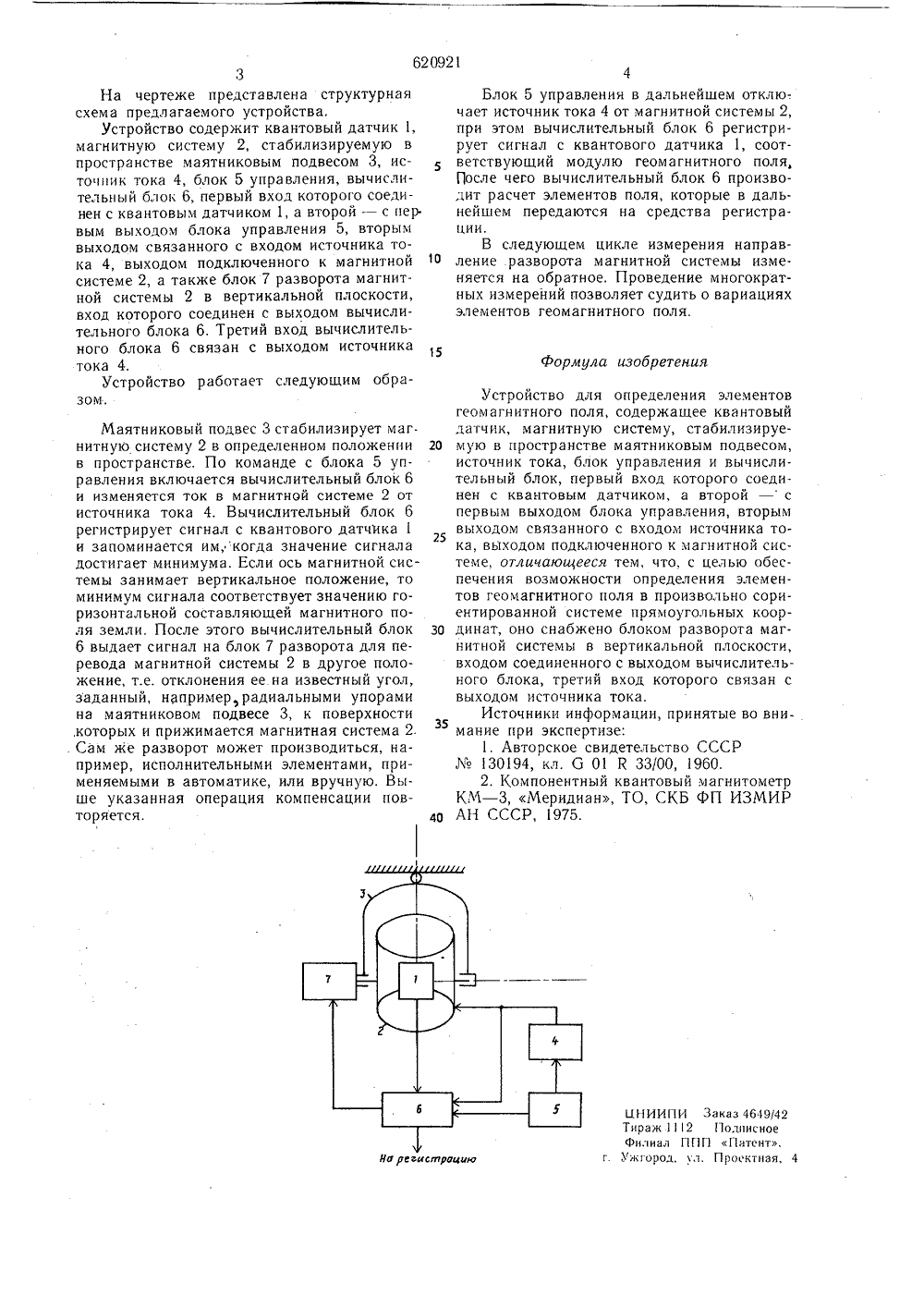

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 28. 03.77 (21) 2467192/18-2 Кл ЗЗ/О рисоединением заявкиосударственныи коми Совета Министров СС оо делам изобретении открытий 3) Приоритет(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЭГЕОМАГНИТНОГО ПОЛЯ НТОВ а и в ычисл ит управленц ный блок Однако делить вер тавляющи о распреде в плоскост Цель и можности ного поля системе пр оре- ость ко Это достигается тем, что устроиство для определения элементов геомагнитного поля, содержащее квантовый датчик, магнитную систему, стабилизируемую в пространстве маятниковым подвесом, источник тока, блок управления и вычислительный блок, первый вход которого соединен с квантовым датчиком, а второй - с первым выходом блока управления, вторым выходом связанного с входом источника тока, выходом подключенного к магнитной системе, снабжено блоком разворота магнитной системы в вертикальной плоскости, входом соединенного с выходом вычислительного блока, третий вход которого связан с выходом источника тока. Изобретение относится к области магнитных измерений и предназначено для исследования пространственно-временного распределения магнитного поля земли автоматически как в полевых, так и в стационарных условиях.Известно устройство для определения эле ментов геомагнитного поля, состоящее из магнитной системы, в которой размещен чувствительный элемент - квантовый датчик, причем магнитную систему размещают так относительно магнитного поля земли, чтобы отсутствовал сигнал определенной гармоники низкой частоты, характеризующий суммарный модуль магнитного поля 11.Однако из-за наличия многокомпонентных контуров и следящих систем это устройство довольно сложно в техническом исполнении и неудобно для использования в автоматизированных системах.Известно также устройство для определения элементов геомагнитного поля, содержащее квантовый датчик, магнитную однокомпонентную систему для создания вспомогательного магнитного поля, направление которого стабилизируется по местной вертикали с помощью маятникового подвеса, блок я) источник ток ель .это устройство позволяет оп тикальную и горизонтальную с е магнитного поля земли и суди лении геомагнитного поля толь и магнитного меридиана.зобретения - обеспечение возопределения элементов геомагнитв произвольно сориентированной ямоугольных координат.620921 15 формула изобретения 3На чертеже представлена структурная схема предлагаемого устройства,Устройство содержит квантовый датчик 1, магнитную систему 2, стабилизируемую в пространстве маятниковым подвесом 3, источник тока 4, блок 5 управления, вычислительный блок 6, первый вход которого соединен с квантовым датчиком 1, а второй - с пер вым выходом блока управления 5, вторым выходом связанного с входом источника тока 4, выходом подключенного к магнитной системе 2, а также блок 7 разворота магнитной системы 2 в вертикальной плоскости, вход которого соединен с выходом вычислительного блока 6. Третий вход вычислительного блока 6 связан с выходом источника тока 4.Устройство работает следуюшим образом. Маятниковый подвес 3 стабилизирует маг. нитную систему 2 в определенном положении в пространстве. По команде с блока 5 управления включается вычислительный блок 6 и изменяется ток в магнитной системе 2 от источника тока 4. Вычислительный блок 6 регистрирует сигнал с квантового датчика 1 и запоминается им, когда значение сигнала достигает минимума. Если ось магнитной системы занимает вертикальное положение, то минимум сигнала соответствует значению горизонтальной составляюшей магнитного поля земли, После этого вычислительный блок 6 выдает сигнал на блок 7 разворота для перевода магнитной системы 2 в другое положение, т.е. отклонения ее,на известный угол, заданный, например, радиальными упорами на маятниковом подвесе 3, к поверхности ,которых и прижимается магнитная система 2. Сам же разворот может производиться, например, исполнительными элементами, применяемыми в автоматике, или вручную, Выше указанная операция компенсации повторяется. 4Блок 5 управления в дальнейшем отклю-.чает источник тока 4 от магнитной системы 2, при этом вычислительный блок 6 регистрирует сигнал с квантового датчика 1, соответствуюший модулю геомагнитного поля, После чего вычислительный блок 6 производит расчет элементов поля, которые в дальнейшем передаются на средства регистрации.В следуюшем цикле измерения направ ление .разворота магнитной системы изменяется на обратное, Проведение многократных измерений позволяет судить о вариациях элементов геомагнитного поля. Устройство для определения элементовгеомагнитного поля, содержашее квантовыйдатчик, магнитную систему, стабилизируе 20 мую в пространстве маятниковым подвесом,источник тока, блок управления и вычислительный блок, первый вход которого соединен с квантовым датчиком, а второй вспервым выходом блока управления, вторым25выходом связанного с входом источника тока, выходом подключенного к магнитной системе, отличающееся тем, что, с целью обеспечения возможности определения элементов геомагнитного поля в произвольно сориентированной системе прямоугольных коорз 0 динат, оно снабжено блоком разворота магнитной системы в вертикальной плоскости,входом соединенного с выходом вычислительного блока, третий вход которого связан свыходом источника тока.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССРМ 130194, кл. 6 01 К 33/00, 1960,2. Компонентный квантовый магнитометрКМ - 3, Меридиан, ТО, СКБ ФП ИЗМИР40 АН СССР, 1975.и регислрацию ОНИИПИ Заказ 4649/42 Тираж2 Подиисиое Филиал ППП Гатеит, Ужгород, Ул. Проектиаи, 4
