Устройство для измерения пространственных параметров внутренних волн

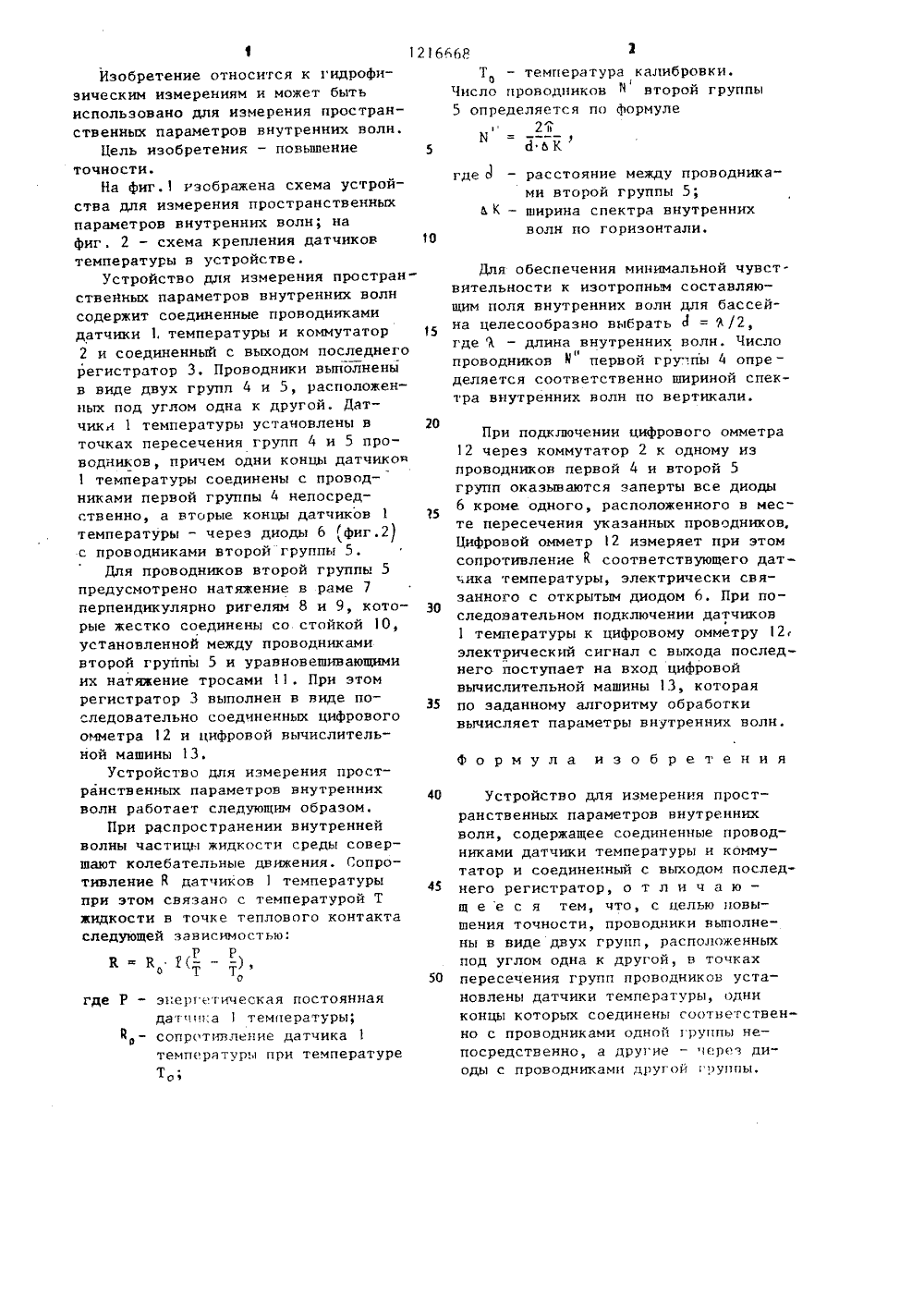

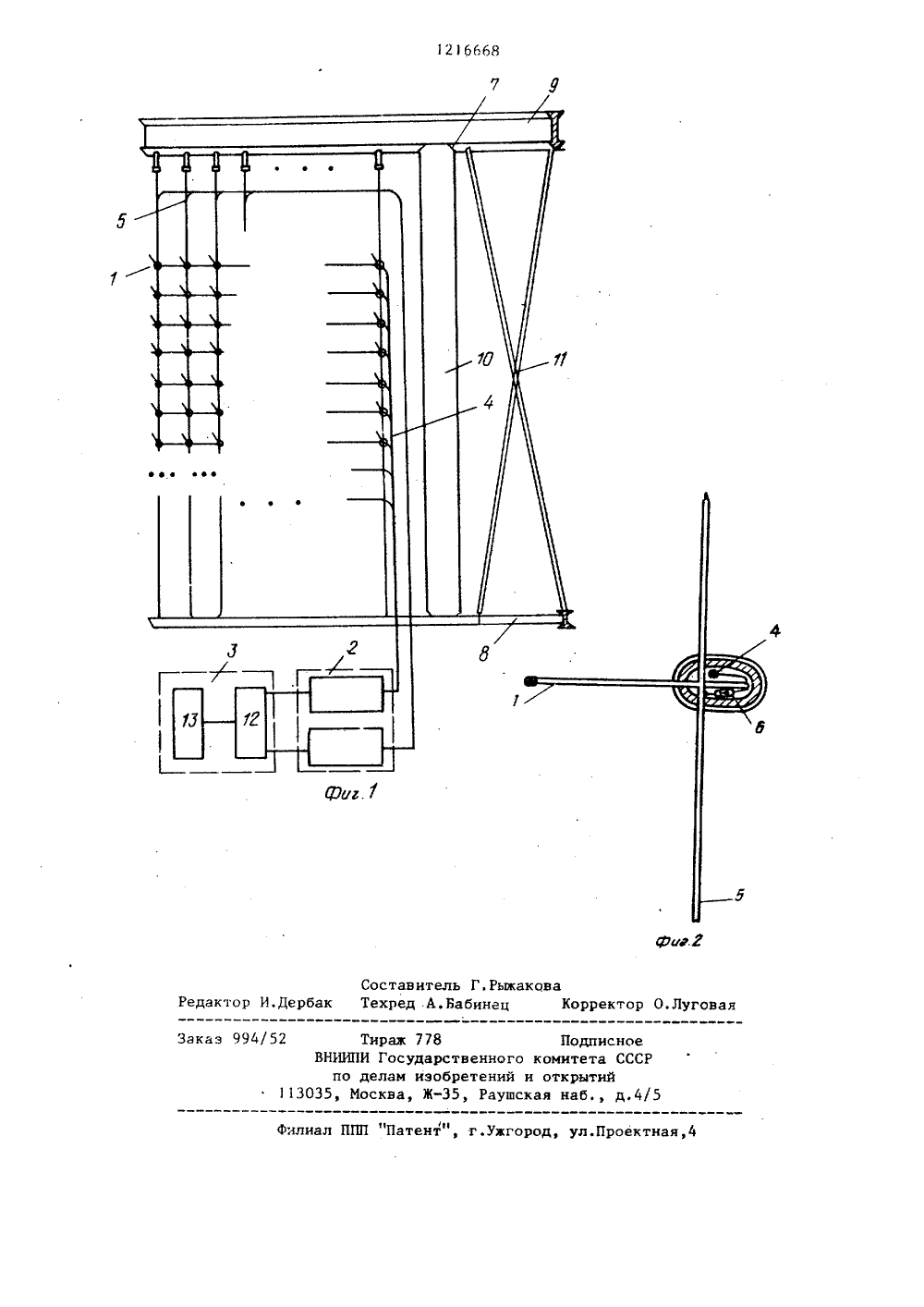

(19) 01) С 51) 4 С 01 1 7/00 7/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЖОПИСАНИЕ ИЗОБРЕТЕНИЯ ЩЕТЕЛЬСТ К АВТОРСКОМУ(71) Институт прикладной физикиАН СССР(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯПРОСТРАНСТВЕННЫХ ПАРАМЕТРОВ ВНУТРЕННИХ ВОЛН(57) Изобретение относится к областигидрофизических измерений И можетбыть использовано для измерения пространственных параметров внутреннихволн, Целью изобретения являетсяповышение точности. В устройстве дляизмерения пространственных параметроввнутренних волн при распространении внутренней волны частицы жидкостисреды совершают колебательные движения. Сопротивления датчиков температуры 11)1) связаны с температурой жидкости определенной зависимостью. ДТустановлены в точках пересечения первой и второй групп проводников (Пи соединены с П первой группы непосредственно, а с П второй группы -через диоды. При подключении цифрово -го омметра через коммутатор к одномуиз П первой и второй групп оказываются заперты все диоды, кроме одного,расположенного в месте пересечения П.При последовательном подключенииДТ к цифровому омметру электрическийсигнал с выхода последнего поступает на вход цифровой вычислительноймашины, 2 ил, 121666820 Т Т50где Р - энергетическая постояннаядатцпп;а 1 температуры;сопротивление датчика 1температуры при температуреТо 1 Изобретение относится к гидрофизическим измерениям и может бытьиспользовано для измерения пространственных параметров внутренних волн.Цель изобретения - повышение 5точности.На фиг.1 гзображена схема устройства для измерения пространственныхпараметров внутренних волн; нафиг, 2 - схема крепления датчиков 10температуры в устройстве.Устройство для измерения пространствеиных параметров внутренних волнсодержит соединенные проводникамидатчики 1, температуры и коммутатор 52 и соединенный с выходом последнегорегистратор 3, Проводники выполненыв виде двух групп 4 и 5, расположенных под углом одна к другой. Датчикл 1 температуры установлены вточках пересечения групп 4 и 5 проводников, причем одни концы датчикод1 температуры соединены с проводниками первой группы 4 непосредственно, а вторые концы датчиков 1 15температуры - через диоды 6 фиг,2с проводниками второйгруппы 5,Для проводников второй группы 5предусмотрено натяжение в раме 7перпендикулярно ригелям 8 и 9, кото- З 0рые жестко соединены со стойкой 1 О,установленной между проводникамивторой группы 5 и уравновешивающимиих натяжение тросами 11. При этомрегистратор 3 выполнен в виде последовательно соединенных цифровогоомметра 12 и цифровой вычислительной машины 13.Устройство для измерения пространственных параметров внутреннихволн работает следующим образом.При распространении внутреннейволны частицы жидкости среды совершают колебательные движения. сопротивление 9 датчиков 1 температурыпри этом связано с температурой Тжидкости в точке теплового контактаследующей зависимостью:Р Р1(- - -)о Т - температура калибровки.Число проводников 1 второй группы5 определяется по формулеИй ьКгде 1 - расстояние между проводниками второй группы 5; ь К - ширина спектра внутренних волн по горизонтали,Для обеспечения минимальной чувствительности к изотропным составляющим поля внутренних волн для бассейна целесообразно выбрать о = Я /2, где % - длина внутренних волн, ЧислоИпроводников 11 первой групы 4 опре - деляется соответственно шириной спектра внутренних волн по вертикали.При подключении цифрового омметра 12 через коммутатор 2 к одному из проводников первой 4 и второй 5 групп оказываются заперты все диоды 6 кроме одного, расположенного в месте пересечения указанных проводников, Цифровой омметр 12 измеряет при этом сопротивление к соответствующего датчика температуры, электрически связанного с открытым диодом 6. При последовательном подключении датчиков 1 температуры к цифровому омметру 12 электрический сигнал с выхода последнего поступает на вход цифровой вычислительной машины 13, которая по заданному алгоритму обработки вычиспяет параметры внутренних волн.Формула изобретенияУстройство для измерения пространственных параметров внутренних волн, содержащее соединенные проводниками датчики температуры и коммутатор и соединенный с выходом последнего регистратор, о т л и ч а ю - щ е е с я тем, что, с целью повы - шения точности, проводники выполнены в виде двух групп, расположенных под углом одна к другой, в точках пересечения групп проводников установлены датчики температуры, одни концы которых соединены соотнетственно с проводниками одной группы непосредственно, а другие - срез диоды с проводниками другой группы,126668 Составитель Г. Рыжаковаербак Техред .А,Бабинец Корректор О.Луговая едакто Заказ 994/52 ое СС Филиал ППП "Патент", г.ужгород, ул.Проектная Тираж 778 ВНИИПИ Государс по делам иэо113035, Москва, Ж твенногоретений5, Раушс Подпиомитетаоткрытийя наб.,
