G01G — Взвешивание

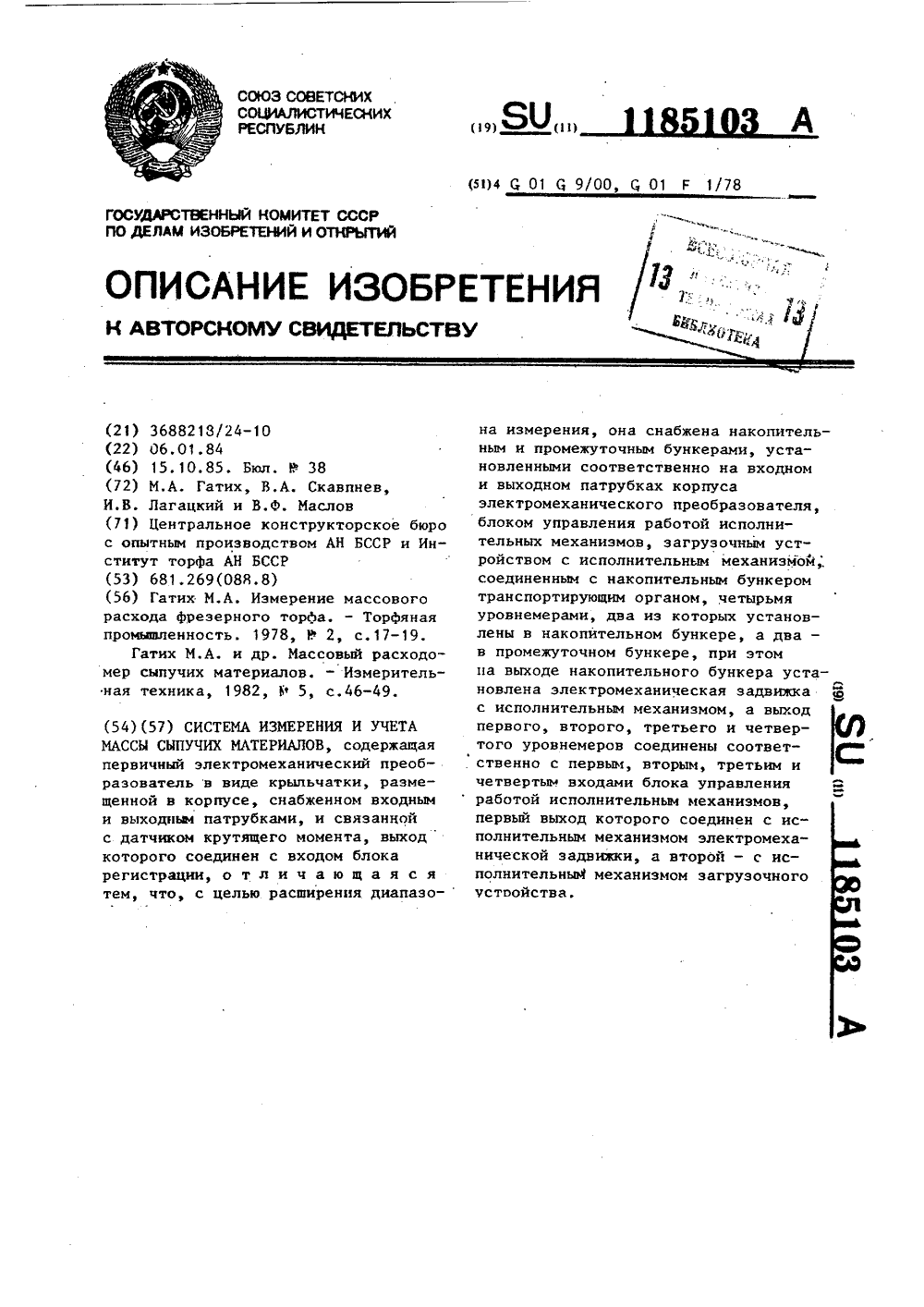

Система измерения и учета массы сыпучих материалов
Номер патента: 1185103
Опубликовано: 15.10.1985
Авторы: Гатих, Лагацкий, Маслов, Скавпнев
...9 с исполни- "тельным механизмом 10, осуществляю щим подачу материала из складирующего 25бункера 1 1, промежуточный бункер 12,расположенный над технологическимустройством 13, уровнемеры 14-17 иблок 18 управления работой исполнительных механизмов 7 и 10.Система измерения и учета массысыпучего материала работает следующим образом,При подаче напряжения питания крыльчатка 1 под действиемэлектроприЗ 5 вода (не показан) начинает вращаться с постоянной угловой скоростью. Если к началу работы системы промежуточный бункер 12 пустой до уровня уровнемера 17, то40 уровнемер вырабатывает электрический импульс и блок 18 управления включает исполнительный механизм 7, открывающий задвижку 6, Материал из бункера 5 начинает пересыпаться в бункер...
Пневматический весовой дозатор непрерывного действия
Номер патента: 1185104
Опубликовано: 15.10.1985
Авторы: Коцарь, Майсюра, Панченко, Штельмах
МПК: G01G 11/12
Метки: весовой, действия, дозатор, непрерывного, пневматический
...устройства ,входят первый дроссель 13, пятимембранный элемент 14 сравнения, два элемента 15, 16 сравнения с заданным уровнем сигнала, элемент ИЛИ 17, второй дроссель 18, два элемента ЗАПРЕТ 19,20, пневмотумблер 219 , генератор 22 импульсных сигналов, включающий дроссель 23, пневмоемкость 24 и пневмореле 25, исполнительный механизм 26.Устройство работает следующим образом. .40В исходном положении гечератор 22 импульсных сигналов и пневмоцилиндр 5 механизма подачи компонентов выклю-, чены, сопло 12, элемент 9 силовой компенсации и камеры управления элемен тов 14, 15, 16 сравнения соединены через дроссель 18 с источником сжатого воздуха.Включением пневмотумблера 21 начинается процесс дозирования. Питание50 поступает на элемент ИЛИ 17,...
Устройство контроля загрузки поточно-транспортной системы
Номер патента: 1185105
Опубликовано: 15.10.1985
Авторы: Абламунец, Любарский, Сабуров
МПК: G01G 11/14
Метки: загрузки, поточно-транспортной, системы
...50Для исключения пульсаций, связанньж с неравномерностью нагрузки наэлектропривод 11 и выбора амплитудысигнала, соответствующей нормальнойработе последующих схем, служит.линейный преобразователь 2. Таким образом, сигнал с входа 1 через линейный преобразователь 2 подается на сумматор 3 и схему 4 памяти. Сумматор 3 и схема 4 памяти служат длявыделения и компенсации сигнала,пропорционального мощности холостогохода.Устройство работает следующим образом,Компенсация напря 1 кения холостогохода осуществляется с помощью устрой.ства, выделяющего моменты времени,в которые загрузка поточно-транспорт.ной системы отсутствует. Для этогослужат пороговые устройства 6, 7узлы запуска 8 и сброса 9, реле 10времени, схема 5 совпадений, датчикиработы 12 и...
Способ дозирования сыпучих и жидких материалов
Номер патента: 1185106
Опубликовано: 15.10.1985
Авторы: Гальченко, Полунов, Фуфаев
МПК: G01G 13/24
Метки: дозирования, жидких, сыпучих
...значении насыпной плотности выгружается материал массой 0,1; 1; 10 г соответственно, максимально возможноечисло многократных выгрузок равно 10,Рассмотрим процесс формированиядозы сыпучего материала с заданным 20значением 53,2 г с точностью Ф 0,3 г.Если плотность доэируемого материаларавна минимальной, число выгрузок,которое было запомнено весовой системой 4 при формировании предыдущей 25дозы для первой, второй и третьейдосыпочной емкостей, равно 2,3 и 5соответственно. При удалении с груэоприемного устройства 5 технологической емкости 3 в промежуточную ем- З 0кость 2 из первой, второй и третьейдосыпочных емкостей производится2, 3 и 5 выгруэок. Число этих выгрузок запоминается весовой системой 4.ПО команде весовой системы 4 послеее...
Бесконтактное тензометрическое устройство для динамических измерений
Номер патента: 1186939
Опубликовано: 23.10.1985
МПК: G01B 7/16, G01G 3/147
Метки: бесконтактное, динамических, измерений, тензометрическое
...30На фиг.1 представлена блок-схемаустройства; на фиг.2 - графики,поясняющие его работу.Выходной сигнал тензодатчиков 1измеряется цифровым автокомпенсатором следящего действия, который содержит декодирующий преобразователь2, вырабатывающий компенсирующеенапряжение по кодовым комбинациямреверсивного четчика 3, и синхронный триггер 4 знака, управляющийреверсом этого счетчика в соответствии со знаком выделенного фазочувствительным нуль-органом сигналаразбаланса между измеряемым и компенсирующим напряжениями. Фазочувствительный нуль-орган, в свою очередь, имеет усилитель 5 постоянноготока, осуществляющий предварительное усиление сигнала разбаланса, 50и усилитель 6 переменного тока, Кинвертирующему входу этого усилителя подключен первый канал...
Весовое устройство
Номер патента: 1186955
Опубликовано: 23.10.1985
Авторы: Большаков, Борисычев, Васильев, Осико, Приходько, Сторожев, Ушаков
Метки: весовое
...- упругим стержнем 5 через механизм 4 перемещения - с другой ее стороной. Датчик 3 выполнен в виде гетероэпитаксиальной полупроводниковой структуры, нанесенной на поверхность упругой системы 1. Упругая система 2 выполнена в виде параллелограмма с вертикальными жесткими и горизонтальными гибкими сторонами.Одна из жестких сторон закреплена на основании 6 ростовой установки (не показана), а другая - соединена с механизмом 4 относительно перемещения, выполненном в виде ползуна, и с держателем 7 тигля 8 с расплавом 9, из которого посредством кристаллодержателя 10 производится вытягивание монокристалла 11.Весовое устройство (фиг.1) работает следующим образом,Перед началом контролирования упругая система 2 подвергается деформации сжатия под...
Автоматический весовой порционный дозатор
Номер патента: 1186956
Опубликовано: 23.10.1985
Автор: Иванов
МПК: G01G 13/24
Метки: автоматический, весовой, дозатор, порционный
...Начинается этап предварительного дозирования с большим массовым расходом. Продолжительность этого этапа устанавливается автоматически блоком управления в зависимости от значения заданной дозы.По истечении интервала т (момент 1 на фиг. 2) по сигналу с блока 8 управления механизм 9 управления переключает затвор расходного бункера 10 на пониженный расход материала, а механизм 11 управления закрывает затвор промежуточного бункера 7. Этап предварительного дозирования заканчивается. Начиная с момента (, в промежуточный бункер производится дозирование с пониженным массовым расходом. В момент времени 1 з (фиг. 2) после закрытия затвора промежуточного бункера по сигналу с блока 8 управления открывается ячейка И 3, через которую на...
Весовое устройство
Номер патента: 1190201
Опубликовано: 07.11.1985
Авторы: Надтока, Сидаш, Татьянин
МПК: G01G 3/12
Метки: весовое
...связующего звена междувыходными концами рычагов и суммирующим элементом силоизмерительногодатчика в форме упругих пластин, лежащих в вертикальной плоскости, обеспечивает синфаэное перемещение выходных концов рычагов, что исключа ет перекос суммирующего элемента иповышает устойчивость механическойсистемы весового устройства. Крометого, связь рычагов с основанием ис грузоприемной платформой в даннойКонструкции весового устройства реапиэована с помощью упруГих пластин,размещенных во встречных паэах сопрягаемык .частей, а в основаниях пазов упругие пластины оперты на тела качения,На фиг.изображено предлагаемое устройство, общий вид; на фиг,2 узел 1 на фиг.( размещение упругойпластины в пазах соединяемых частей ); на фиг, 3...
Способ динамической градуировки конвейерных весов
Номер патента: 1190202
Опубликовано: 07.11.1985
Авторы: Кусайко, Песок, Шматков
МПК: G01G 11/00
Метки: весов, градуировки, динамической, конвейерных
...показаний не- нагруженных весов Я, за один илионесколько полных обегов ленты. Одновременно измеряют выходной сигналконвейерных весов 1 = 1, пропорциональный мгновенной производительности конвейера или линейной плотности материала. Останавливают конвейер, Весовой участок ленты конвейера покрывают смазкой. На весовом участке ленты конвейера располагают дополнительную ленту 3, один конец которой закрепляют к кронштейну 4 при помощи накладок 5 и болтов 6. На краях вышеопределенного участка на дополнительной ленте 3 устанавливают ограничители 7 и 8.На дополнительной ленте 3 с помощью транспортируемого материала 9 создают нагрузку с равномерной линейной плотностью, вдоль оси конвейера, Нагрузку также можно создавать и при.помощи другого...
Устройство для взвешивания груза в автосамосвале
Номер патента: 1190203
Опубликовано: 07.11.1985
МПК: G01G 19/12
Метки: автосамосвале, взвешивания, груза
...совместно с выходом элемента И 9 подсоединены к двум входам коммутатора 11, третий вход которого соединен с выходом блока 2 суммирования и усиления, а З 5 четвертый вход - с запоминающим элементом 12. Выход коммутатора 11 совместно с выходом блока 2 суммирования и усиления соединены с двумя вхо. дами усилителя-вычитателя 3, выход 40 которого подключен к входам первого и второго симметричных триггеров 14 и 15. Вторые входы триггеров 14 и 15 соединены с выходом компаратора 6. Выходы триггеров 4 и 5 45 подключены к двум входам переключателя 16, на третий вход которого подано постоянное напряжение Н. Эдин выход переключателя 16 подключен к входу блока 2 суммирования и усиле ния, второй - к второму входу запускающего триггера...
Весоизмерительное устройство
Номер патента: 1190204
Опубликовано: 07.11.1985
МПК: G01G 23/37
Метки: весоизмерительное
...и постоянного запоминающего устройстваподключены к выходному регистру вычис 4 ителя.190204 Составитель В.ШиршовРедактор Аг Шандор Техред Л.Мартяшова Корректор Л.Патай Заказ 6961/43 Тираж 702 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Ргушская наб., д, 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к несоиэмерительной технике, в частности к устройствам для взвешивания с электронной системой вычисления и регистрации результата.Цель изобретения - упрощение калибровки устройства путем сокращения объема наборного поля.На чертеже показана блок-схема устройства, ОУстройство содержит схемуФормирования и выходной регистр 2, входящие в состав вычислителя 3,...
Устройство управления весовым порционным дозатором
Номер патента: 1191746
Опубликовано: 15.11.1985
МПК: G01G 13/28
Метки: весовым, дозатором, порционным
...повторитель на транзисторах32 и 33 и нагруэочном резисторе 34,формирователь-инвертор 35, формирователь 36 остроконечных опорных импульсов, дифференцирующую цепь наконденсаторе 37 и резисторе 38,формирователь-инвертор 39 и Ж-триггер 40,Устройство работает следующим образом.Угловое положение стрелки дозатора 1 преобразуется сельсином-дат50 чиком 2, работающим в режиме индукционного Фазовращателя, в напряжение Фаза которого пропорциональнауглу поворота стрелки дозатора 1.Датчик скорости дозирования 3 управля ет узлом динамической коррекции 4,который в зависимости от скоростидозирования корректирует фазу напряжения сельсина-датчика 2.Скорректированное по фазе напряжение сельсина-датчика 2 поступаетна формирователь остроконечных...
Установка для измерения весового расхода топлива
Номер патента: 1191747
Опубликовано: 15.11.1985
Авторы: Лапчик, Логинов, Орехова, Толокновский
МПК: G01G 17/06
Метки: весового, расхода, топлива
...на выходе ключевой схемы 18) не достигает 30числа, записанного в регистре 25,,схема 24 совпадения кодов не сраба 1тывает, триггер 26 в состояние "0"не устанавливается и очередным, пришедшим на его вход импульсом, на еговыходе формируется импульс, которымоткрываются ключевые схемы 20 и 21,при этом таймером 28 начинает отрабатываться установленное время измерения о, а счетно-вычислительный 40блок 29 в составе функционального преобразователя 30 и счетчика 31 обеспечивает формирование результата измерения в принятых единицах с передачей его в устройства 32 вывода 45информации, По окончании установленного времени измерения таймер вьщаетсигналы на закрытие ключевых схем 18,19, 20 и 21 и к блоку 33 управлениякраном, который через шину 6...
Взвешивающее устройство для грузов на упруго подвешенной платформе
Номер патента: 1191748
Опубликовано: 15.11.1985
Авторы: Богдан, Гизатулин, Ларионов, Санкин, Струтинский
МПК: G01G 19/12
Метки: взвешивающее, грузов, платформе, подвешенной, упруго
...23 подключен к блоку 24 управления клапаном 21. Выход блока 25 коррекции масштаба преобразонания подключен к усилителю вторичного прибора 14, Кроме того, устройство содержит переключатель 26 фазы выходного напряжения преобразователя 13 и пульт 27 со схемой управления приводом 8, электромагнитным захватом 11, переключателем 26 и цифровым индикаторным табло 19.Устройство работает следующим образом.Транспортное средство с упруго подвешенной платформой 1 без груза перемещают на позицию взвешивания, включают электрапривод 8 подъемного механизма 7, который работает до смыкания захвата 11 с геометрическим центром платформы 1 и по сигналу "Установка нуля" стрелка вторичного прибора 14 устанавливается на нулевой отметке шкалы (при...
Способ дозированной загрузки транспортных средств одноковшовым экскаватором и устройство для его осуществления
Номер патента: 1193465
Опубликовано: 23.11.1985
Авторы: Годжиев, Кибизов, Плеханов, Хатагов
МПК: G01G 13/285
Метки: дозированной, загрузки, одноковшовым, средств, транспортных, экскаватором
...недогруза транспортного средства.Узел 6 сравнения представляет собой, например, двух уровневый цифровой компаратор с фиксированнымверхним уровнем срабатывания, соответствующим в двоичном коде махсимальной грузоподъемности ковша, ипеременным нижним уровнем срабатывания, задаваемым по цепи 15 кодомзадатчика 5 допустимого недогруза.На сигнальный вход компаратора по 5 цепи 14 поступает код текущего недогруза транспорта от блока 3. Когда сигнал текущего недогруза по величине находится между уровнями срабатывания комцаратора, последний 20 по цепи 16 включает узел 7 оповещения машиниста о том, что предстоитдоэировочное черпание. 3 1гкадопустимого недогруза транспорта. Выход узла 6 по цепи 15 подается на вход уэла 7 оповещения...
Грузоприемное устройство железнодорожных весов
Номер патента: 1193466
Опубликовано: 23.11.1985
Авторы: Бабичев, Квашнин, Сизых
МПК: G01G 21/22
Метки: весов, грузоприемное, железнодорожных
...с 25предварительным поджатием установлены преобразователи силы, напримермагнитоупругие преобразователи 9 соскрещивающимися намагничивающей иизмерительной обмотками. 30Каждая балка снабжена грузоприемным рельсом 10, который жестко устанавливается на ее верхней части. Дли.на грузоприемного рельсового участка меньше расстояния между Разрезами 6, образующими упругие плечи 7и 8, К грузоприемному рельсовомуучастку устройства примыкают рельсы11 железнодорожной колеи.В своей нижней части каждая грузоприемная балка снабжена двумя опор.ными кронштейнами 12 и 13, расположенными соосно с магнитоупругимипреобразователями 9 и жестко закрепленными на нижних упругих плечах 8 45балки. Опорный кронштейн 12 состоитиэ двух одинаковых частей, симметрично...
Устройство для измерения массы квадратного метра листового материала
Номер патента: 1195192
Опубликовано: 30.11.1985
Авторы: Козлов, Сидорченко, Трайдук, Филиппов
МПК: G01G 17/02
Метки: квадратного, листового, массы, метра
...20, триггер 21 и детектор-формирователь 22,На чертеже обозначено 2 - расстояйие от излучателя 18 до материала 8,32 - расстояние от материалов 8 доприемника 19 и 1 - расстояние междуизлучателем 15 и приемником 16,Устройство работает следующим образом,Ультразвуковая волна от источника4 ультразвуковых колебаний, находящегося в звукоизолирующем кожухе 3, колеблет мембрануи листовой материал 8, акустически связанный с мембраной воздушным зазором. Источник 5 постоянного напряжения соединен с неподвижной перфорированной пластиной 6 имембраной 7, В результате колебанийна плоском конденсаторе, образованномперфорированной пластиной 6 и мембраной 7, возникает колебание напряженияБ Это напряжение через разделительный конденсатор 9 и...
Дозатор жидкости
Номер патента: 1198384
Опубликовано: 15.12.1985
Автор: Соколов
МПК: G01G 17/04
...комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к дозированиюжидкостей в заданном весовом соотношении,например реагентов, в технологических процессах цветной металлургии.Цель изобретения - обеспечение дози.рования жидкостей в заданном весовомсоотношении.На чертеже изображен предлагаемый дозатор жидкости,Дозатор состоит из рычажных весов 1с уравновешенными на них стержнями 2и 3, помещенными в сосуд 4 для техно.логического раствора и сосуд 5 для дозируемого раствора - реагента, клапана 6на реагентопроводе, датчика 7 нулевогоравновесного) положения весов, блока 8управления, связанного с клапаном 6 и скнопкой 9...
Автоматические большегрузные весы
Номер патента: 1200132
Опубликовано: 23.12.1985
Авторы: Безрядин, Денщиков, Орлов, Шенфельд
МПК: G01G 7/04
Метки: автоматические, большегрузные, весы
...звеньев 39 и 40 с нарастающи",ми значениями сопротивления взаимосвязаны и подключены через подвйжныйтоковвод 36 к одному полюсу 59 соленоида 34 дополнительного электромагнитного компенсатора, другой вывод 52 которого через токоввод 35 подключен к средней точке 51 диагонали 43"44 основного звена 38. Пульт 60 управления, связанный с отсчетным блоком 15, подает команды на электромагниты 30, обеспечивающие наложения требуемых гирь на измерительное коромысло 7.Весы работают следующим образом.В исходном положении при отсутствии измеряемого груза 3 на чашке 2 все гири 21 сняты с призм 19 измерительного коромысла 7 (путем поднятия планки 22).Одновременно от двухполярного многоступенчатого задатчика 37 электрического сигнала установки нуля пу....
Устройство управления дискретным дозированием ингредиентов смеси
Номер патента: 1200133
Опубликовано: 23.12.1985
Авторы: Куприй, Лившиц, Марзан, Маршак, Певзнер
МПК: G01G 19/38
Метки: дискретным, дозированием, ингредиентов, смеси
...сумматора 17 выдается. задание на дозирование для данного дозатора, поступающее на входы регистров 15. По истечении времени, определяемого элементом 20 задержки, на вход блока 6 поступает сигнал конца обработки информации, возвращающий его в исходное состояние, после чего схема 2 управления продолжает опрос. 200133 4 поступает сигнал конца обработки информации, возвращающей его в исходное состояние, после чего узел 2 управления продолжает опрос. На этом 5 процесс доэирования одного компонента заканчивается.Работа устройства при управлениидоэированием остальных компонентовсмеси аналогична описанному. Таким 1 Ообразом, в схеме осуществляется временное уплотнение каналов связи, апри выдаче задания на доэированиеучитывается фактическая...
Квадрантные весы
Номер патента: 1200134
Опубликовано: 23.12.1985
Авторы: Гуревич, Ковельман, Маликов, Парамонов
МПК: G01G 23/36
Метки: весы, квадрантные
...весы содержат связанную с квадрантом заслонку 1 с механизмом регулировки ее ориентации в виде винта 2 и регулировочных гру зиков 3. Заслонка свободно висит на призме 4, закрепленной на квадранте 5 параллельно опорной призме 6, а осветитель 7, конденсатор 8 и фото" датчик 9, выполненный в виде ЛФВС-ЗС 20 электрически соединенный с электронной схемой 10, расположены на оптической оси АВ,При этом линия СР, проходящая по ЛФВС-ЗС, параллельна касательной ЕР к делительной линии ОЯ в точке Н, соответствующей середине отсчета по шкале весов -- а ЕР образует с рая2диусом СН прямой угол. 30Весы работают следующим образом.При изменении нагрузки на единицу массы квадрант 5 с заслонкой 1 отклоняется на угол я, при этом увеличивается или...
Весовой датчик
Номер патента: 1201188
Опубликовано: 30.12.1985
Автор: Мойсеенко
МПК: B61L 1/08, G01G 19/04
...г. Ужгород, ул. Проектная,Изобретение относится к транспорту и может быть использовано в системах контроля и учета работы транспортных средств, расформирования составов на сортировочных горках,Цель изобретения - повышение надежности датчика.На чертеже представлен весовой датчик, общий вид.Весовой пзтчик состоит из грузоприемной Йлиты 1, верхняя поверхность которой имеет центральный 2 и боковые 3,. 4 выступы, на которые опирается подошва рельса 5. На нижней поверхности плиты 1 жестко закреплен магнитопровод с обмотками 6 и его защитный корпус 7.Магнитопровод с обмотками 6 представляет собой магнитоанизотропный преобразователь. Высота центрального выступа 2 должна быть меньше высоты боковых выступов 3,4 на 0,1- 0,8 мм.Датчик работает...
Трехопорные электромагнитные весы
Номер патента: 1203374
Опубликовано: 07.01.1986
Авторы: Безрядин, Моисейченко, Попов, Романов, Рукина
МПК: G01G 7/04
Метки: весы, трехопорные, электромагнитные
...5 силовой компенсацииодинаковые, встречно направленныеусилия, Усилия взаимодействия катушек 5 воздействуют на податливыеконсоли 6 и вызывают их перемещения,20 пропорциональные жесткостям их шеек,а равные и противоположные им усилия катушек 4 воздействуют на упругие пластины 3 навстречу соответствующим составляющим силы тяжести. В25 результате каждая из пластин 3 находится под воздействием разности усилий, вызывающей пропорциональныеим перемещения, которые в автокомпенсационной системе уравновешиваютЗО ся перемещениями консолей 6.Таким образом, измеряемая силатяжести груза равна отношению жесткостей двух типов консолей, умноженному на постоянную характеристикумагнитозлектрических компенсаторови на выходной ток суммирующего усилителя, и не...
Судовые весы
Номер патента: 1204947
Опубликовано: 15.01.1986
Авторы: Вдовиченко, Перов, Полтолярный, Соловский, Шкарин
МПК: G01G 1/18
...а именно к несоизмерительной технике.Цель изобретения - повышениеточности взвешивания в уст вияхкачки путем исключения воэможностибокового смещения элементов весовпри их наклонах.На фиг.1 изображена схема судовык весов, продольный разрез; нафиг,2 - разрез А-А на фиг.1,Судовые весы содержат квадранты 1 и 2, установленные в опорах3 и снабженные противовесами 4 и 5,соединенную с квадрантом 2 стрелку6 и отсчетную шкалу 7, Квадранты1 и 2 снабжены шкивами 8 и 9 соединенными между собой перекрещивающимися гибкими лентами 10 и 11,и соосными с ними роликами 12 и кулачками 13. Закрепленные в верхнейточке кулачков 13 гибкие ленты 14связаны своими вйешними свободнымиконцами с грузоприемной платформой15, по краям которой...
Устройство для наложения гирь
Номер патента: 1204948
Опубликовано: 15.01.1986
Авторы: Ерофеев, Козлов, Лукина
МПК: G01G 1/28
...1 и конусными элементами 7 опоры 6.Для цилиндрической формы колобовоптимальное количество гиредержателей - три, обеспечивающих максимальную устойчивость гирь. Каждый гире- держатель выполнен в виде последовательно сопряженных и соединенных подвижно относительно друг друга вдоль вертикальной оси разъемных звеньев известной массы. Звенья каждого гиредержателя расположены по вертикали .в одной плоскости между собой и на одном уровне с каждым коробом и жестко связаны с ним.Верхний короб снабжен серьгой 13,взаимодействующей с призмой 14нагружаемого прибора (не показан),вершина которой расположена симметрично относительно осей гиредержателей,Каждое звено (см. фиг. 3) гиредержателей содержит полый цилиндр 15с конусным, обращенным...
Устройство для контроля массы обрези в линии сортопрокатного стана
Номер патента: 1204949
Опубликовано: 15.01.1986
Авторы: Гаврилюк, Качаненко, Клименко, Стахно
МПК: G01G 9/00
Метки: линии, массы, обрези, сортопрокатного, стана
...на выходе из чистовой группы клетей 22. Количество импульсов Н , занесенных в первый счетчик 9, будет пропорционально объему металла, который находился в линии стана от первого до второго датчиков наличия металла, и количеству металла, ушедшего в обрезь при отрезании переднего конца раската на ножницах 23 перед промежуточной 24 и чистовой 22 группами клетей, При срабатывании второго датчика наличия металла 2 первый коммутатор Л отключает первый датчик импульсов 4 от первого счетчика 8 и подключает его к второму счетчику 9. Одновременно вторым коммутатором 7 подключается к четвертому счетчику 1 1 второй датчик импульсов 5, который связан с осью выходной клети чистовой группы 22. Импульсы от первого 4 и второго 5 датчиков...
Устройство для поверки конвейерных весов
Номер патента: 1204950
Опубликовано: 15.01.1986
Авторы: Бочаров, Донис, Саржанов, Селиверстов, Шерба
МПК: G01G 11/00
Метки: весов, конвейерных, поверки
...на фиг. 2 - разрез А-А на фиг. 1; на фиг.3 - разрез Б-Б на фиг.1.Устройство для поверки конвейерных весов имеет расположенные цепью тележки 1, которые опираются на ролики 2, установленные на осях 3, Оси 3 соединены с тележками 1 посредством шарниров 4. Длина осей различна и зависит как от длины ролика 5, так и от места расположения тележки 1 в пролете между роликами 5.Тележки 1 соединены между собой кинематическими парами 6 третьего класса и уложены на ленту 7 конвейера 8. На тележках 1 расположены дополнительные калибровочные гири 9, Кроме того, все элементы устройства откалиброваны по массе в соответствии с расчетной погонной нагрузкой поверяемых конвейерных весов.На основании экспериментальных данных установлены следующие...
Конвейерные весы
Номер патента: 1204951
Опубликовано: 15.01.1986
Авторы: Белоголовский, Бонас, Песок, Рафалович, Ситниченко, Чаплюк, Шматков
МПК: G01G 11/00
Метки: весы, конвейерные
...с регулируемыми опорами 11, упирающимися в регули руемые болты 12, ввинченные в неподвижные стойки 8, препятствуя тем самым смещению грузоприемной платформы 1 в горизонтальной плоскости. Свободное размещение шариков 9 в пружинах 10 обеспечивает их прокатывание между направляющими 8 и регулируемыми опорами 11 в процессе перемещения грузоприемной платформы 1. В этом случае отсутствует трение скольжения, что уменьшает погрешность взвешивания.Положение шариков 9 по высоте регулируется вращением пружин 10 по пластинам 13, что дает возможность установить их по одной высоте при настройке весов. В Составитель В, Ширшовактор О.Колесникова Техред З,Палий Тираж 702 ИИПИ Государственного комитета ССС делам изобретений и открытий 5, Москва,...
Конвейерные весы
Номер патента: 1204952
Опубликовано: 15.01.1986
Авторы: Альтман, Белоголовский, Бонас, Гальперин, Песок, Рафалович, Ситниченко, Стебновский, Шматков
МПК: G01G 11/02
Метки: весы, конвейерные
...груэоприемной платформы при поперечных перемещениях конвейерной ленты.На фиг. 1 изображена схема конвейерных весов, продольный разрез; на фиг. 2 - часть толкателя с траверсой и корректором.Конвейерные весы содержат конвейерную ленту 1 перемещаемую по опорным роликам 2. Опорные ролики 2 установлены на грузоприем й платформе 3 связанной с рамой 4 конвейера с помощью элементов 5. Грузо- приемная платформа 3 через толкатель 6 и ролик 7 взаимодействует с траверсой 8, связанной с помощью гибких лент 9 и 10 с одним из плеч корректора 11. Корректор 11 установлен на опоре 12, ко второму плечу корректора 11 прикреплен весоизмерительный датчик 1.3 и противовес 14. Цилиндрический ролик 7 установлен перпендикулярно плоскости лент 9 и 10 и...
Конвейерные весы
Номер патента: 1204953
Опубликовано: 15.01.1986
Авторы: Бугаенко, Жуковицкий
МПК: G01G 11/14
Метки: весы, конвейерные
...коэффициента деления. Входыэадатчика 20 соединены со счетнымивыходами триггерного счетчика 17,счетный вход которого подключен квыходу элемента И 9. Выход вычита-теля .13 подключен к подвижномуконтакту второй группы контактовпереключателя 21 режимов работы,один иэ неподвижных контактов которой соединен с входом счетчика 14импульсов, а второй - с входом элемента И 10.Выход формирователя 15 соединен с входами установки в нуль делителей 11, 12, счетчиков 17 и 18, а также с 1 -входом 86 -триггера 16, на 55 э-вход которого подключен выход ,триггерного счетчика 18, по входу соеДиненного с выходом элемента 53 2И 10. Выход 16 -триггера 16 связан с вторыми входами элементов И 9 и 10,Весы работают следующим образом.В режиме "Работа" выход и,...
