G01G — Взвешивание
Устройство для автоматического взвешивания изделий в потоке
Номер патента: 666441
Опубликовано: 05.06.1979
МПК: G01G 11/02
Метки: взвешивания, потоке
...укрепленным на валуконвейера, кинематически связанным со 20шнековым делителем, а платформа весового механизма выполнена в виде двухжестко соединенных пластин с зазоромдля прохода ветвей конвейера,Предлагаемое устройство изображено 25на чертеже.На фиг. 1 показана схема. общеговида устройства; на фиг. 2 - разрезА А фиг. 1.Устройство для автоматическогоЗОвзвешивания иэделий в потоке состоитиз весового рычажного механизма 1 сплатформой.2, выполненной в виде двух,жестко соединенных параллельных пластин с зазором, шнекового делителя 3 ЗБпотока банок по шагу и цепного конвейера 4. Несущие ветви 5, конфейра 4 размещены с возможностью скольжейия пошатуну 6 механизма шарнирного парал.- лелограмма 7, приводимого посредством 40тяги 8 в...
Весоизмерительное устройство
Номер патента: 667819
Опубликовано: 15.06.1979
Авторы: Лопатин, Назаренко, Харитонов
МПК: G01G 9/00
Метки: весоизмерительное
...в исходное состояние.При отсутствии внешних возмущений со стороны подвеса 6 деформация упругого элемента 1, пропорциональная измеряемой массе, измеряется емкостным преобразователем 2 и мостовым измерителем емкости 3.При возбуждении подвеса 6 внешней вибропомехой возникают динамические колебаниясистем: основной упругий элемент 1 - масса 7 и дополнительный упругий элемент 4 - дмасса поршня 10, в результате чего в сигналах преобразователей 2 и 5 появляетсяколебательная составляющая. Компенсацияколебательной составляющей в сигнале преобразователя 2 возможна в случае, когдав сигнале преобразователя 5 появляется колебательная составляющая, аналогичнаяпо фазовым и амплитудным характеристикам,Условие компенсации может быть полученоиз...
Устройство для контроля и управления дозированием компонентов смеси
Номер патента: 667820
Опубликовано: 15.06.1979
Авторы: Амханицкий, Вайншток, Гордон, Никулин, Рейзнер
МПК: G01G 19/38
Метки: дозированием, компонентов, смеси
...5, пропорциональные мгновенному значению массы материала. Одновременно этот же сигнал через блок 6 коррекции линамики поступает на вход блока 2. Г 1 ри равенстве сигналов на обоих входах блока 3 на его первом выходе вырабатывается сигнал, поступающий на вход блока 4 управления дозированием и выгрузкой материалов, который выдает сигнал на прекращение подачи материала. С того же выхода блока 3 на вход блока 2 поступает сигнал подключения приборов 9 и 10, сигналпзирующих соответственно о величинах скорректированной устройством массы Лозы материала и фактически отлозированной, и счетчика 11 расхода первого материала.Блок 7 вырабатывает сигналы, пропорциональные подлежащей дозированию массе второго материала и воды в этом материале,...
Устройство автоматической установки нуля весов с цифровой индикацией
Номер патента: 668627
Опубликовано: 15.06.1979
Автор: Вальттери
МПК: G01G 23/14
Метки: автоматической, весов, индикацией, нуля, установки, цифровой
...от 0 до 9. Когда весы включаются, счет двоично-десятичного счетчика 5 лежит в указанных пределах даже в случае, когда результат изменений под действием различных возмущающих факторов, соответствующих +.100 г, имел место после предварительной установки переключателем 6. Когда блок 13 дифференцирования обнаруживает, что счет двоично-десятичного счетчика 5 лежит в пределах диапазона дифференцирования, он управляет при помощи блока быстрого поиска 14 блоком коррекции 9 величины предварительной установки, в результате чего при каждом периоде измерения, задаваемом таймером 8, вырабатывается один импульс коррекции. Один импульс коррекции быстрого поиска вызывает в блоке коррекции 9 увеличение величины предварительной установки на 10, что в...
Весы с магнитной подвеской
Номер патента: 669204
Опубликовано: 25.06.1979
Авторы: Воробьев, Голубев, Кацнельсон, Кобозев
МПК: G01G 7/00
Метки: весы, магнитной, подвеской
...показанныхна фиг. 4, устройство для уравновешивания со.стоит из двух основных постоянных магнитов 3,расположенных выше подвижного постоянногомагнита сердечника и одного компенсационногомагнита 11, расположенного над постояннымподвижным магнитом сердечника таким образом,что плоскости их разноименных полюсов парал.лельны. Магнитная подвеска полностью устойчива по вертикальной оси.55При перемещении подвижного магнита 2 сер.дечника вверх равнодействующая растятивающихсил, действующих от магнитов 3 на магнит 2,непрерывно уменьшается Когда эта результирующая сила становится равной весу подвижной системы, движение магнита 2 сердечника прекр щается, и магнит 2 своботпю висит под магнитом 3. Обратное явление имеет место при движу нии магнита 2...
Устройство для определения теоретического веса проката
Номер патента: 669205
Опубликовано: 25.06.1979
МПК: G01G 9/00
Метки: веса, проката, теоретического
...на позиционных выходахв момент изменения состоянии двоично - десятич.ного счетчика 10. По окончании десятичного им.пульса, когда вновь появится сигнал на поэици.ониом выходе "нуль" двоично - десятичного счет.чика 10, сигналом с узла 12 формирования команд открывается схема 5 совпадения, импульсы с выхода которой поступают на входы схем21 - 26 совпадения,При прохождении следующих десяти импульсов в рассматриваемом случае) переключателя.ми 14, 15 и 16 установлен теоретический вес единщы длины проката 6, 14 кг/м, по окончаниичетвертого импульса сигналом с выхода переклю.нателл 16 устанавливается в состояние "1" триггер 20, открывается схема 26 совпадения, импульсы с ее выхода поступают через схему ИЛИ 37на счетный вход счетчика 32,По...
Датчик веса для весового устройства
Номер патента: 669206
Опубликовано: 25.06.1979
Авторы: Барвинская, Попов
МПК: G01G 9/00
Метки: веса, весового, датчик, устройства
...в нижней поверхнос.ти опоры таким образом, что осевые линии от.верстия и датчика совпадают, а бункер присоединен к промежуточной платформе в месте упора, Отверстие может быть выполнено коническим.На чертеже схематически изображен датчик веса для весового устройстваДатчик веса для весового устройства содер.жит грузопередающую платформу 1 с подушкой 2, опору 3, датчик веса 4, расположенный между опорой 3 и подушкой 2 грузопередающей платформы 1, промежуточную платформу 5, расположенную под опорой 3, бункер 6, прикрепленный к промежуточной платформе, соединительные элементы 7, которые соединяют промежуточную платформу 5 и грузопередающую платформу 1 центрирукидий упор 8 установленный в промежуточной платформе 5 н входящий в669206...
Дозатор непрерывного действия
Номер патента: 669207
Опубликовано: 25.06.1979
Авторы: Ерошкин, Крюков, Шохин
МПК: G01G 13/28
Метки: действия, дозатор, непрерывного
...5 о ности поступает через функцио зователь 8 и сумматор 7 на вх669207 10 Формула изобретения 20 Дозатор непрерывного действия, содержащийпитатель, весоизмеритель, задатчик производительности и элемент сравнения, соединенный черезрегулятор и усилитель мощности с приводом питателя, отличающийся тем, что, с целью повы щения точности дозирования при переменной величине задания, он снабжен сумматором и функциональным преобразователем, вход которогосоединен с выходом задатчика производительности, а выход - с одним из входов сумматора, зО другой вход которого соединен с выходом регулятора, а выход сумматора соединен с усилителем мощности. 1: /ИПИ Заказ 3646132, Тираж 765 Подписное .,ектная,4 3ния. Усиленный сигнал с выхода блока 9...
Весовое расходное устройство
Номер патента: 669208
Опубликовано: 25.06.1979
Автор: Козлов
МПК: G01G 17/04
...18 устанавливают иа максимально воэможном расстоянии от оси расположении трубопроводов, Площадь демпфера подбирают экспериментально так, чтобы выходной сигнал датчика9 ие имел амплитудных колебаний и чтобы приэтом не увеличить инерционность подвижныхэлементов устройства,Весовое расходное устройство работает сле .дующим образом.До монтажа весового расходного резервуара15 противовес 17 сдвигают в правое положение,прп котором его центр тяжести проходит .черезось расположения трубопроводов. С помощьюградуировочного приспособления 19 еронэводитпредварительное нагружение плеча 16 гирями,создающими момент относительно оси расположения трубопроводов, например против часовойстрелки, на 10 - 20% больший момента от силы .тяжести известной...
Прибор для измерения нагрузки на нажимные валики вытяжных приборов текстильных машин
Номер патента: 669209
Опубликовано: 25.06.1979
Авторы: Аникин, Бирин, Иванов, Чернышев, Яновский
МПК: G01G 19/00
Метки: валики, вытяжных, машин, нагрузки, нажимные, прибор, приборов, текстильных
...пару 9 с пружинным прижимом 10 и эксцентрик 11 с фиксатором 12, смонтировано на нижнем рычаге 2.Прибор работает следующим образом.При установке его на машину нажимают што пружинного прижима 10, смещают подвижную часть клиновой пары 9 влево и уменьшают зев губок 4, которые вводят до упора под шпиндель 6 валика, Затем освобождают шток 10. При этом нижняя губка опирается на цилиндр 5, а верхняя захватывает шпиндель 6, зазоры в кинематических звеньях выбираются и детали прибора фи сируются в рабочем положении.В измерительной позиции поворачивают экс. центрик 11 до упора фиксатора 12 и отрывают валик 6 от цилиндра 5 на минимальную фиксированную высоту. Нагрузка воспринимается ры669209 формула изобретения оставитель Г, Новиков ехред...
Взвешивающее устройство
Номер патента: 669210
Опубликовано: 25.06.1979
Автор: Леонов
МПК: G01G 21/12
Метки: взвешивающее
...к корпусу вертикального стержн зом и пластины, жестко соединенной с по ным элементом, причем в пластине выпол отверстие для соосного расположения стержня,На чертеже схематически изображено устройство. Устройство установлено в корпусе, например, весов, содержит стержень 1 с грузом, шарнирно закрепленный к корпусу, подвижный элемент в виде вертикального рычага 2, к верхней части которого прикреплена горизонтальная металлическая пластина 3 с отверстием, расположенным соосно стержню 1. Между верхним торцом стерж. ня 1 н нижней плоскостью пластины 3 имеется просвет порядка 1 мм, Диаметр отверстия примерно на 1,5 - 2 мм больше диаметра стержня.669210 Составитель М. ОрловаТехред О.Андрейко Р Г, Назарова Редактор О. Степина ПодпнСССР Тираж 765...
Устройство для поверки конвейерных весов
Номер патента: 669211
Опубликовано: 25.06.1979
Авторы: Бакман, Тимофеев, Шванке
МПК: G01G 23/00
Метки: весов, конвейерных, поверки
...5 работку продукции,Целью изобретения является повышение точности измерения и упрощение конструкции.Это достигается тем, что механизм имитациинагрузки выполнен в виде системы роликов, натв саженных на осн и соединенных между собойприжимными планками, причем крепление роликов выполнено с шагом равным 2 й + 3 - 7 мм,где Я - радиус роликаНа фиг. 1 изображено устройство, внд свер.ху; на фнг. 2 - устройство, размещенное на ленте транспортера,Устройство состоит из системы роликов 1,насаженных на оси 2 н соединенных между собой прижимными планками 3. Система роликовЗ 1 образует гибкий орган, одним концом которыйсоединен жестко с рамой 4 транспортера, второйсвободно лежит на ленте, Расстояние между роликами строго ограничено и равно...
Устройство для автоматического измерения и разбраковки по массе длинномерных изделий
Номер патента: 669212
Опубликовано: 25.06.1979
Авторы: Алексеенко, Ананьев, Безрядин, Созинов, Суздалева, Шенфельд
МПК: G01G 23/02
Метки: длинномерных, массе, разбраковки
...с различнымитипами преобразователей иекомпенсации (фотоэлектрическими, емкостными, частотными и т,д,),усилителей и обратных преобразователей (с под- Звижными магнитами, рамками и пр,), имеющихв качестве входной величины компенсационныйток 3 ИОбратные преобразователи 10 - 12 снабженыустройствами 13 для регулировки масштаба К 11 4 ообратного преобразования по току Ь усилителей 9 (например, в виде шунтирующего ре.зистора) Р,х 1 д-1 х, (1)Усилите. л 9 имеют первые 14 и вторые 15 выходные клеммы. Первые 14 из выходных клемм каждого из усилителей 9 соединены совместно, напримерс корпусом 16, вторые выход. ные клеммы 15 усилителей 9 через соленоиды 10 обратных преобразователейи эталонные реэис. торы 17 малого сопротивления также...
Весы
Номер патента: 670815
Опубликовано: 30.06.1979
Авторы: Мишкин, Песок, Сафонов, Шматков
МПК: G01G 5/04
Метки: весы
...элементы 3между собой и с показывающим или регистрирующим прибором 6, например манометром.Каждая из гидроопор 2 состоит из корпуса 7, крышки 8, поршня 9, снабженного 5двумя штоками 10 и 11, регулируемого упора 12, уплотнений 13, шарика 14, через который усилие от упоров 12 передается насилоизмерительные элементы 3, гаек 15,которыми грузоприемная платформа 1 крспится к штокам 10 гидроопор 2,Весы работают следующим образом.Винтовыс регулируемые упоры 12 равно- .мерно подводятся к шарикам силоизмерительных элементов до получения начального выходного сигнала с тем, чтобы выбратьлюфты.При приложении нагрузки по центругрузоприемная платформа 1 опускается, авместе с ней и штоки 10 и 11 гидроопор 2. 20Одинаковое перемещение штоков 10 и...

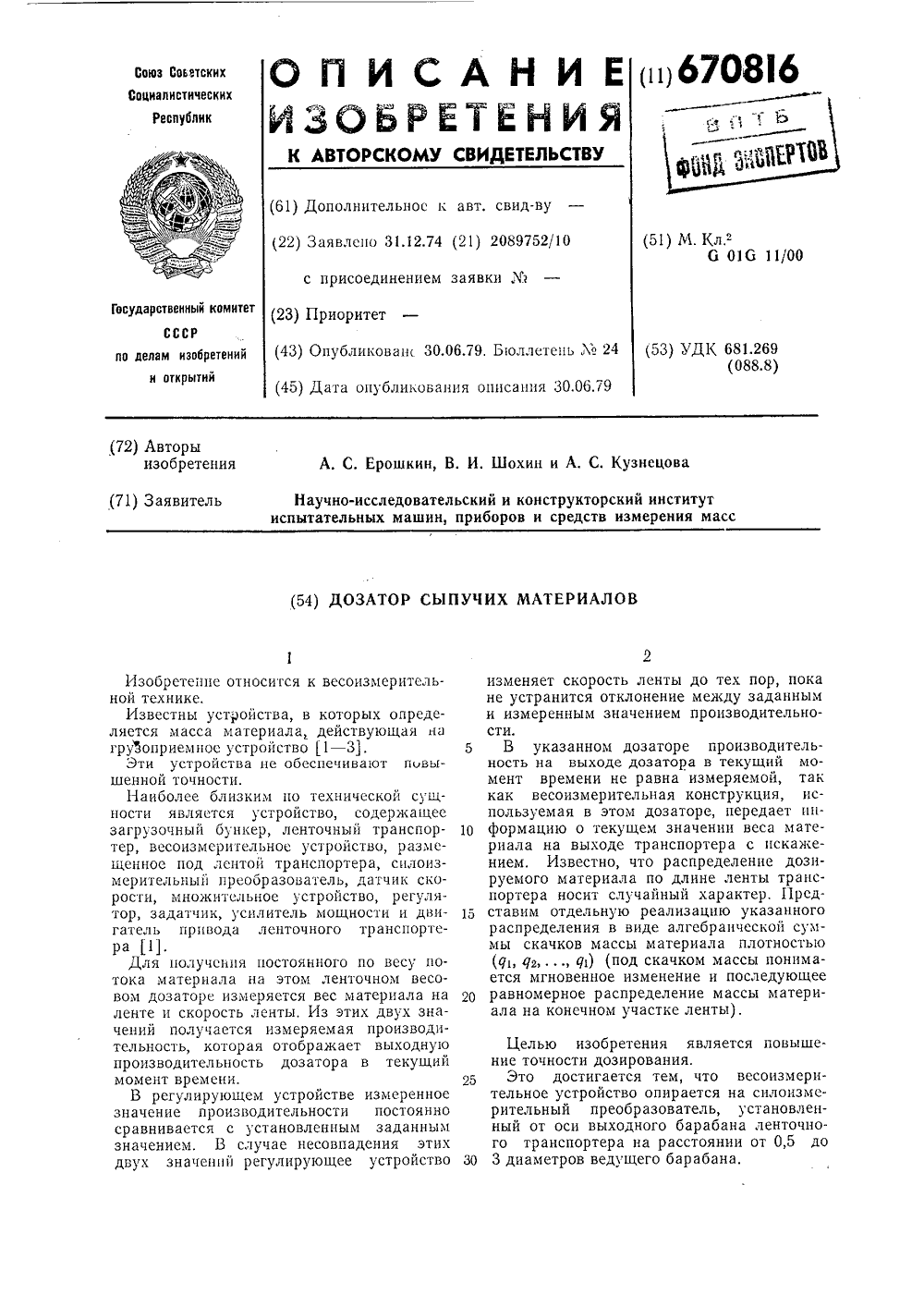

Дозатор сыпучих материалов
Номер патента: 670816
Опубликовано: 30.06.1979
Авторы: Ерошкин, Кузнецов, Шохин
МПК: G01G 11/00
...в функции заполне ния длины измерительного участка.Дозатор сыпучих материалов содержит загрузочный бункер 1, установленный над ленточным транспортером 2. На выходе транспортера 2 под лентой установлена вс совая площадка 3, передающая усилие на силоизмерительный преобразователь 4, Скорость перемещения ленты транспортера 2 измеряется датчиком скорости 5. Выход с силоизмерительного преобразователя 4 и 15 выход с датчика скорости 5 соединены с входами множительного устройства б, Выход с множительного устройства 6 соединен с одним из входов регулятора 7, Другой вход регулятора 7 соединен с выходом 2 О задатчика 8, Выход регулятора 7 соединен с входом усилителя 9 мощности, выход которого соединен с двигателем привода 10 ленточного...

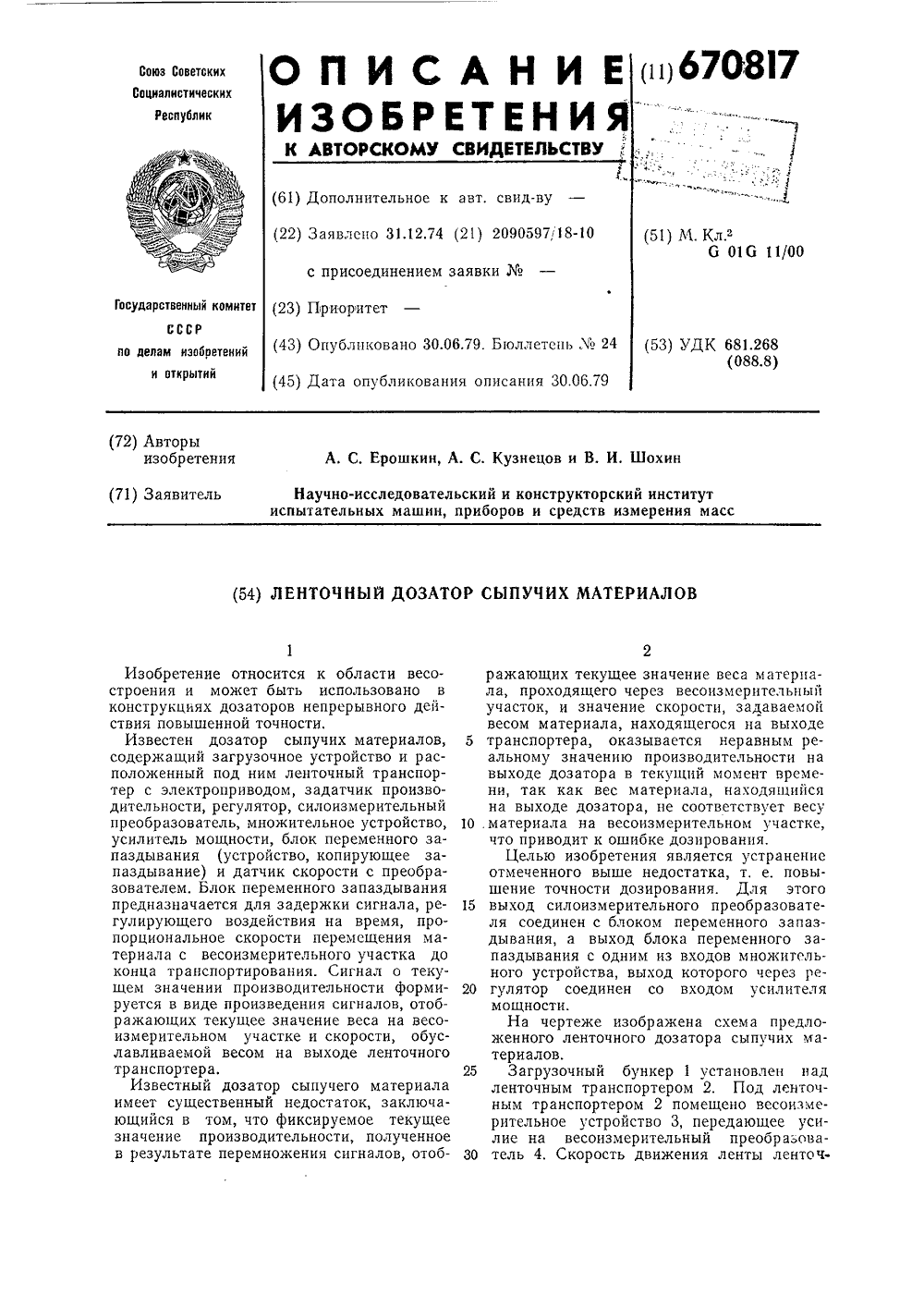

Ленточный дозатор сыпучих материалов
Номер патента: 670817
Опубликовано: 30.06.1979
Авторы: Ерошкин, Кузнецов, Шохин
МПК: G01G 11/00
Метки: дозатор, ленточный, сыпучих
...дозатор сыпучих материалов работает следующим образом.Дозируемый материал через щель бункера 1 вытягивается лентой транспортера 2 и проходит через весоизмерительное устройство 3, которое передает усилие, создаваемое весом материала, находящимся на весоизмерительном устройстве 3, на силоизмерительный преобразователь 4. Скорость движения ленты транспортера измеряется датчиком скорости с преобразователем. С силоизмерительного преобразователя 4 сигнал, соответствующий измеряемому весу, подается на вход блока переменного запаздывания 6. Сигнал, соответствующий измеренному весу материала, задерживается блоком 6 на время, за которое транспортируемый материал проходит путь от весоизмерительного участка до места выхода материала с ленты...
Весовой дозатор непрерывного действия
Номер патента: 670818
Опубликовано: 30.06.1979
Авторы: Алексеев, Даниэльс, Ерошкин, Крюков, Правдолюбов, Чорголашвили
МПК: G01G 11/08
Метки: весовой, действия, дозатор, непрерывного
...2, задатчика 3, выход которого 10через один из входов блока сравнения 4 ирегулятор 5 соединен со входом усилителямощности 6 привода питателя 2, весоизмерителя 7, выполненного в виде отдельноготранспортера, концы которого опираются 15на силоизмерительные преобразователи 8и 9, установленные под концами транспортера, алгебраического сумматора 1 О и дифференциатора 11, Выход силоизмеритсльного преобразователя 8 соединен с входом 20дифференциатора 11 и с одним из входовалгебраического сумматора 10, второй итретий входы которого соединены соответственно с выходами дифференциатора 11 исилоизмерительного преобразователя 9, а 25выход сумматора 10 соединен со вторымвходом блока сравнения 4.Дозатор работает следующим образом.Дозируемый...
Устройство управления весовым дозированием сыпучих материалов
Номер патента: 670819
Опубликовано: 30.06.1979
Авторы: Герасимов, Зуйков, Островский, Попов, Сопов, Шелест
МПК: G01G 11/08
Метки: весовым, дозированием, сыпучих
...4, имеющих элементы контроля их работы (на чертежене показаны), к контактам 5 - 5 которых подключены реле б - б.Цепочка из и последовательно соединенных резисторов 7, - 7, шунтированных контактами 8, - Ясоответствующих реле 5 б - б, подключена на вход 9 регулятора 3. Вход 9 является входом установки коэффициента пропорциональности регулятора 3.Аналогичная цепочка из и последова тельно соединенных резисторов 10, - 10, шунтированных контактами 11, - 11 соответствующих релс 6, - 6, подключена на вход 12 регулятора 3. Вход 12 является входом установки времени изодрома; кон такты 8 - 8 и 11 - 11 - нормально закрытые. С выхода 13 регулятора 3 снимается сигнал управления питателямн 4 - 4.Устройство работает следующим обра зом.При включении,...
Весоизмерительное устройство
Номер патента: 670820
Опубликовано: 30.06.1979
Авторы: Алексеев, Ерошкин, Кайданов
МПК: G01G 11/14
Метки: весоизмерительное
...через функциональный преобразователь на вход датчика производительности.На чертеже представлена функциональная схема предлагаемого устройства.Весоизмерительнос устройство содержит ленточный транспортер 1 с приводом 2, за670820 Заказ 1699/7 Изд, Мз 391 Тираж 780 Подписное . НПО Поиск Типография, пр, Сапунова. 2 грузочный бункер 3, установленный над лентой 4 транспортера 1, грузоприемный механизм 5, механизм 6 натяжения ленты 4, измеритель 7 натяжения ленты 4, функциональный преобразователь 8, датчик 9 5 производительности и интегрирующий прибор 10. Датчик 9 производительности, например, может состоять из преобразователя 11 силы и преобразователя 12 скорости ленты 4, а также множителя 13, 10Весоизмерительное устройство работает следующим...
Конвейерные весы
Номер патента: 670821
Опубликовано: 30.06.1979
Авторы: Амирагян, Бенидзе, Гаситашвили, Сигуа, Табидзе, Чачхиани
МПК: G01G 11/14
Метки: весы, конвейерные
...со счетным входом измерителя интервалов времени 8, выход которого соединен с одним из входов блока определения производительности 11, второй вход которого соединен с выходом датчика веса 7 через узел 10 блокировки. Выход блока определения производительности 11 через блок памяти 12 соединен с регистрирующим прибором 13.Метки 3 (радиоактивные, механические и др.) установлены на ленте транспортера 2 на равном расстоянии друг от друга, равном длине участка взвешивания 6 грузо- приемного узла,Работают весы следующим образом.Метки 3 и их считыватель 4 служат датчиком импульсов скорости перемещения ленты 1.На выходе считывателя 4 меток 3 формируется сигнал, запускающий измеритель интервалов времени 8, который ведет счет интервалов времени...
Устройство для дозирования
Номер патента: 673861
Опубликовано: 15.07.1979
МПК: G01G 13/28
Метки: дозирования
...пропорциональ- . вй),"сигнала К 8- триггере текущегоЦ, ) а йна углу поворота стрелки весов, формиро- значения массы М и сигнала управле 35ватель импульсов-В образует йоследова- ния 2 - триггера дозы Мтельность иМйфльсов, фазовый сдвиг которых опделяетсн фазбвймсдвигом на- " . Если текущее значение массыоцрепряйения бдйофезиой .Обмотки сельсин-" .деляемое положением импульса М у,датчик 3 рФнбситмьйо фазм"опорного на-" меньше массы, заданной сигналом Иапряжейия сеФФ,":,:;."(фиг, 2, а), то на вход "1 Я - тригЪдание дозь 7 Отаййвлййа 67 ся по ин- гера 10 подается низкий уровень и ыдикьторУ зайаФФФбзы 18 РФМстОрным а на вход "Квысокий уровень И,щ.45многофазиым фабойрайатежм 16, Фаза 4 Триггер выдает сигнал о продолжениийапряжения которого...
Взвешивающее устройство
Номер патента: 674692
Опубликовано: 15.07.1979
МПК: G01G 19/04
Метки: взвешивающее
...темпераИзменений от,но из ствеост;,.;ДОМ РЕЛЬСЕ ИМЕЕТ ОВаЛЬНУЮ ,;ОРУ а:что пере;,ещене рельса пе возвует на указнные элементы . ., в ,.; - ЗОДОЛЬ НО 4 НараВЛЕНИИ, ДЛЯ О г:.-перемещения взвешивающего ус.ройстззв поперечном направленис а-о:УПОРЫ / С;".аРУЖИ В ЕРХНЕИта,О Ч. -Вы рельса. Эти упоры гр:ч" .: л.и еремеще ни е элементов 3следовательно, и персмеще-, ; живающего устройстваУстройство, изображенноефиг. 2 а содержт каркас,:.ю .а:.8 на которой -станавлтаютсч у;ро,.", -ства для инцикации нагрузк а афиг, 2, б показанот ттс, к;Ока(.части взвешивающего устр:;1.с:заположены снарух(и рельсов,.УстройстВОт изобрах(енно; - .фиг. 3, в, содержит потере; " еэи 9 для устранения возлеустройстзо д,я индикации н;-зоз(крутящих моментов, создазае:х,...
Способ получения дигидрата трехзамещенного фосфата галлия
Номер патента: 674989
Опубликовано: 25.07.1979
Авторы: Ещенко, Печковский, Становая
МПК: G01G 15/00
Метки: галлия, дигидрата, трехзамещенного, фосфата
...галлия сбольшим количеством кристаллизационной воды, а с более концентрнрованныьщ - безводная соль.Осаждение фосфата галлия в течение 20-24 ч необходимо для получениясредних Фосфатов: сокращение временипроведения процесса приводит к неполному взаимодействию окиси галлия сФосфориой кислотой, а увеличение -674989 Формула иэобретення Составитель 3. ИткинаТехред И. Асталош Редактор С. Суркова Корректор Е. Папп Заказ 4214/1 ба Тираж 590 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП Патент, г. ужгород, ул. Проектная,3к взаимодействию среднего фосфатагаллия с избытком фоафорной кислотыс образованием кислых Фосфатов галлия,Для.осуществления этого...
Дозировочные весы
Номер патента: 678318
Опубликовано: 05.08.1979
Авторы: Безрядин, Вейгман, Киселев, Шенфельд
МПК: G01G 7/04
Метки: весы, дозировочные
...механизмом 16. 15С задатчика 15 через его выходыв гиревой механизм 16 вводится инфор";: мация о йределе доэирования, а св помощью устройства 13,начальногозаклонения и силового механизма 14,устанавливается входящий в границыдозы участок упреждения (на чертеже - угол 9, позволяющий исключить из процесса измерения скоростив подачи вещества начальный,этап движения коромысла 1 (этап переходногопроцесса), По мере поступления дози,"руемого материала из подающего устройства 21 на грузоприемную чашку 7происходит заклонениекоромысла 1(на чертеже - текущая координата Ч), 30В конце участка упреждения (где" Ф= Чн указатель заклонения 5 входит в рабочую зону датчика 22 нуле- вогс положения, с одного из выходов-которого через электрический...
Устройство для непрерывного измерения и контроля насыпного веса сыпучего материала
Номер патента: 678319
Опубликовано: 05.08.1979
Авторы: Безрядин, Болотин, Лещенко, Нечаев, Хагуров, Шенфельд
МПК: G01G 11/02
Метки: веса, насыпного, непрерывного, сыпучего
...нормально замкнутый контакт 49 концевого микровыключйтеля 50 с пружиной и нормально замкнутый,контакт 51 концевого микро- выключателя 52 с пружиной, а также через нормально замкнутые контакты 44 и 47 взаимопротивоположных реле .соединены с источником 53 питания реле. Обмотки 40-41 двигателя соедйнены через нормально разомкнутйеконтакты 45 и 48 управляющих реле с источником 54 питания двигателя. Подвеска и наблюдение микрошкалы 5 ведется с помощью оптической сис" темы, включающей лампу 55, конденсор 56, объектив 57, зеркало 58, экран 59 и риску 60. Питание катушек где К 60 65 Сигнало поступает через регулятор ,61 в управляющее устройство 62,а оттуда - в узлы 24 и 25 технологическойлинии (элементы 24-27), где производится изменение состава...
Весовой дозатор непрерывного действия для сыпучих материалов
Номер патента: 678320
Опубликовано: 05.08.1979
Автор: Безручко
МПК: G01G 11/08
Метки: весовой, действия, дозатор, непрерывного, сыпучих
...7. Трубопровод сообщается с нижней полостью гидро- цилиндра 8. Верхняя полость гидро- цилиндра сообщается с атмосферой. В цилиндре помещен поршень 9, прикрепленный к нижнему 10 и верхнему 11 штокам. Нижкий шток связан с заслонкой 12 вибропитателя 13, установленного под бункером ( 14 с материалом. Верхний шток связан с гирей 15. Вибропитатель 13 установлен над ковшовым элеватором 1 в положении, обеспечивающем загрузку ковшей. Материар из питателя 13 попадает в ковши элеватора 1. На валу гидртвэеататаар 1 ФКРв " ттаэфррайв тртиаааЕЮ ра й, рдлааетааае и тэа У.тда 8320 формула изобретения каз 4545/2 Подписное тент оектная 7беРВ/-иромотора 4 возникает крутящий момцт/величина которого зависит от ко.ш -чества материала в ковшах...
Весовой дозатор непрерывного действия
Номер патента: 678321
Опубликовано: 05.08.1979
Авторы: Ерошкин, Крюков, Мальцев, Мамон, Федоренко
МПК: G01G 11/14
Метки: весовой, действия, дозатор, непрерывного
...2. В перемножителе 6 сигналы датчиков 4 и 5 перемножаются, а результирующий сигнал, являющийся выходным сигналом преобразователя 7 производительности подается на один из входов блока 8 сравнения,а также на один из трех входов адаптивного:блока 11. На другой вход блока 8 подается сигнал задания производительности О от задатчика 9 производительности, который сравнивается с сигналом текущей производительности 4 а сигнал раэбаланса Е = От - 4 э с выхода блока 8 поступает на вход дифференцирующего блока 10 Выходной сигнал дифференцирующего блока 10 - сигнал первой. производной от разбаланса-подается на вход адаптивного блока 11, на другой вход которого поступает сигнал разбаланса с выхода блока 8. В зависимости от изменения текущих,...
Конвейерный дозатор сыпучих материалов
Номер патента: 678322
Опубликовано: 05.08.1979
Авторы: Белопольский, Глинберг, Островский, Пинус, Эрлих
МПК: G01G 11/14
Метки: дозатор, конвейерный, сыпучих
...выход которого соединен с сумматором.На чертеже показана блок-схема доватора.Опйсываеый конвейерный дозатор содержит загрузочный бункер 1, пита, ЦнИИПИ Заказ 4545/2 Тираж 766 Подписное илиал ППП 1 Пате Ужгород, ул, П1Уктная,4 1тель 2, весоизмерительный механизм3, аналоговый датчик 4 веса аналого-цифровой преобразователь 5,блокб управлейия, счетчик 7, сумматор8, задатчик 9 дозы,одновибратор 10,время-импульсный преобразователь11, емкостный датчик 12 расхода"и . 5узел 13 управления приводом 14 питателя 2. Емкостный датчик 12, одновибратор 10 и время-импульсныйпреобразователь 11 составляют блок15 упреждения. 10Оператор задатчиком 9 выдает сиг- -налНачало циклав блок 6 уйравления и в узел 13 управления"йри-"водом 14, По этому сигналу...
Способ взвешивания грузов на движущихся объектах
Номер патента: 678323
Опубликовано: 05.08.1979
МПК: G01G 19/00
Метки: взвешивания, грузов, движущихся, объектах
...погрешности.Целью изобретения- является расширение функциональных возможностей. Эта цель достигается тем, что выделяют .естественные сигналы автоколебаний объекта при движении без груза и с грузом, фильтруют их в диапазоне частот резонансных автоколебаний, запоминают сигнал)характеризующий жесткость системы и массу, и по отношению частот колебаний объекта без груза и с грузом судято массе груза.При движении объекта беэ груза, например рудодоставочной машины, возникают колебания объекта, характеризующиеся широким частотным сектором, Из всех этих частот выделяют резонансную (собственную) частоту колебаний объекта без груза где С - жесткость . системы;до - масса объекта беэ груза.Этот сигнал характеризует массу объекта без груза и его...
Устройство для поосного взвешивания движущихся вагонов
Номер патента: 678324
Опубликовано: 05.08.1979
Авторы: Буртковский, Вулихман, Кравченко, Семенюк, Трофименко
МПК: G01G 19/04
Метки: вагонов, взвешивания, движущихся, поосного
...3 - то же, с весовой платформой состоящей из одной час-, ти, образующей вогнутую платформу; на фиг. 4 - то же, с выпуклой весовой платформой.Устройство на которое устанавли" вается взвешиваемый вагон 1 с осью 2, надрессорной, балкой 3 и клинья" ми 4, состоит из платфсрвь, ссержащей две части 5 и 6 или одну часть 7 и датчики 8 силы; взнешиваемый вагон содержит антосцепку 9, а смеж" ный вагон-автосцепку 10.При взвешивании вагона на весовой платформе, состоящей иэ двух частей, образуют,их вогнутую платформуось 2 взвешиваемого вагона сначала перемещается по первойчасти 5 платфорьй в направлении, показанном на чертеже стрелкой А.В соответствии с уклоном рельон на этой платформе ровень оси 2 в процессе нэнешиван яб 78324 Фиг ЦНИИПИ Зака Тираж...
