G01G — Взвешивание

Номер патента: 1760359

Опубликовано: 07.09.1992

Авторы: Агроскин, Гусинский, Парфенов

МПК: G01G 1/22

Метки: весы

...на фиг. 2 - устройство уравновешивания закручиванием спиральной пружины, охватывающее одну из растяжек на фиг. 1,Весы содержат полую сферу 1, помещенную в чашу 2 с жидкостью, механизм 3 подачи жидкости, горизонтальные центрирующие растяжки 4, опору вращения 5, упругий элемент (амортизационную пружину) 6, зубчатую передачу 7, отсчетное устройство 8, уровнемер 9, автоколлиматор 10, гибкие подвесы чашек 11, ручку уравновешивания устройством закручивания растяжек 12, ручки точной настройки 13, ручку управления механизмом подачи жидкости 14, устройство уравновешивания закручиванием спиральной пружины 15, полый направляющий валик 16, опорь 17, (например, камниевые), барабан-трибку 18, спиральную пружину 19, зубчатое звено 20, шкалу второго...

Номер патента: 1760360

Опубликовано: 07.09.1992

Авторы: Бочаров, Гудовский, Донис, Саржанов, Син

МПК: G01G 11/00

Метки: градуировки, действия, дозаторов, непрерывного, поверки

...а именно к способам градуировки и поверки дозаторов непрерывного действия при взвешивании на них непрерывно поступающего груза в процессе его подачи,Целью изобретения является повышение точности.На чертеже показано конструктивное выполнение дозатора.Сущность способа градуировки и поверки дозаторов непрерывного действия заключается в следующем,При ненагруженной ленте 1 грузоприемное устройство 2, взаимодействующее с датчиком веса 3, выставляется в одной плоскости со стационарными роликами 4, затем устанавливается "нуль" вторичного прибора 5, а к грузоприемному устройству 2 прикладывается нагрузка, противоположная по направлению к основной нагрузке Робр. (образцовые гири 6), на ленту 1 подается дозируемый материал 7, линейная...

Номер патента: 1760361

Опубликовано: 07.09.1992

Авторы: Белых, Егоров

МПК: G01G 11/00

Метки: действия, дозаторов, непрерывного, поверки, расходомеров

...выдачи жидкости обеспечивается с помощью источника газа 32, пневмоколлектора 33 и вентилей 34 - 36.Общее управление устройством осуществляется от связанной с БКУ 10 ВБ 4 и 5 системы управления (СУ), не показана.Устройство работает следующим образом.Сначала жидкость насосом 2 и рокачивается через установленное в узле 3 поверяемое устройство по кольцу через открытые вентили 28, 30 и клапан 31. С помощью теплообменника 26 жидкость термостатируется до заданного значения температуры, а с помощью вентилей 28 и 29 устанавливается заданный расход, После этого открываются клапаны 24 на приемных трубопроводах 22 емкостей б ВБ 4 и 5, жидкость поступает в емкости б, По сигналу датчика 16 ВКУ 10 ВБ 4 в момент достижения коромыслом 12 ВБ 4...

Номер патента: 1760362

Опубликовано: 07.09.1992

Авторы: Галкина, Гладун, Жарков, Чураков

МПК: G01G 11/14

Метки: взвешивания, конвейером, непрерывного, перемещаемого, сыпучего

...преобразователя.На чертеже показана схема устройствадля непрерывного взвешивания сыпучегоматериала, перемещаемого конвейером.Устройство содержит конвейер 1 с электроприводом 2, в питающую сеть 3 котороговключен однофазный счетчик 4 электрической энергии, Токовая обмотка 5 включенав фазу С питающей сети, обмотка 6 напряжения генераторным зажимом подключенак генераторному зажиму токовой обмотки 5,а другим - к нулевому проводу М. К токовойобмотке 5 своими зажимами встречно параллельно подключена вторичная обмотка 7,.-согласующего трансформатора 8. Первичная обмотка 9 согласующего трансформатора 8 подключена к выходнь,м зажимамрегулятора 10 напряжения.Управляющий вход регулятора 10 черезцифроаналоговый преобразователь (ЦАП)11 подключен к...

Номер патента: 1760363

Опубликовано: 07.09.1992

Авторы: Бенюхис, Ханин

МПК: G01G 13/06

Метки: дозатор, сыпучих

...причем к выходу обратного клапана подсоединен вход трехлинейного дополнительного пневмораспределителя, выход которого сообщен с атмосферой.В предложенном дозаторе за счет введения пневматических управляющих элементов предотвращается открывание затвора грузоприемного устройства под действием веса материала при падении давления в пневмосети ниже допустимого, в результате чего повышается надежность дозирования.Изобретение иллюстрируется чертежом. Дозатор сыпучих материалов содержит питатель 1, весовой механизм 2, систему управления 3, весовой бункер 4 с заслонкой 5 и тягой 6, Ось поворота заслонки 5 смещена относительно оси выпускного отверстия 8 весового бункера. Заслонка 5 связана со штоком 9 поршня пневмоцилиндра 10. В...

Номер патента: 1760364

Опубликовано: 07.09.1992

Авторы: Величко, Драчук, Осоченко, Шендерович

МПК: G01G 17/06

Метки: взвешивания, слитков

...на валы 9 и 10 и составляющими вместе с коромыслами 25 механизм вертикального перемещения эталонного груза 23.Для исключения смещения платформы 6 при взвешивании слитка 28 предусмотрены струнки 29 (на фиг. 1 струнки 29 не показаны). Выходы всех преобразователей 20 соединены параллельно и подключены ко вторичному прибору 30.Пример выполнения схемы 18 управления представлен на фиг, 4,Схема 18 управления двигателем 17 содержит, например, фотоголовку 31, установленную у роликов 1, нацеленную на поступающие заготовки 28. На выход фото- головки 31 включено выходное реле 32, через размыкающий контакт 32-1 которого запитаны реле 33 времени и контактор 34 включения рольганга.Через контакты 32-2 реле 32 и 33-1 реле 33 времени включена...

Номер патента: 1760365

Опубликовано: 07.09.1992

Авторы: Богдан, Бородин, Мазуренко, Санкин, Струтинский

МПК: G01G 19/00, G01G 3/12

Метки: весы, электромеханические

...индикаторным табло 16, Кроме того, выход аналого-цифрового преобразователя 13 через регистр памяти 17 и цифроаналоговый преобразователь 18 соединен со вторым входом дифференциального усилителя 12.Противоударный фильтр 4 при ударных нагрузках меньше допустимых работает как жесткое тело, а при ударных, превышающих допустимые, поглощает их энергию, не пропуская дальше по цепи к динамометрическим датчикам.Электромеханические весы работают следующим образом.В исходном состоянии при отсутствии нагрузки выходной сигнал датчиков 9 пропорционален массе п 1 ь балластного груза 7. Этот сигнал компенсируют электрически путем подачи команды"Установка "0" на регистрах памяти 17, в результате чего на индикаторном табло 16 высвечиваются нуЗаказ 3179...

Номер патента: 1760420

Опубликовано: 07.09.1992

Авторы: Панин, Селиверстов

МПК: G01G 3/00, G01L 19/06

Метки: веса, жидкости

...давления,Целью изобретения является повышение точности,Поставленная цель достигается тем, что устройство для измерения веса жидкости, содержащее герметичную камеру, в которой размещен измерительный резервуар, траверсу в виде горизонтальной балки, концы которой соединены с датчиком веса, причем герметичная камера в верхней части выполнена с отверстием, по периферии которого закреплен первый сильфон, второй аналогичный сильфон, размещенный симметрично первому относительно траверсы и закрепленный заглушенным концом на корпусе камеры, при этом измерительный резервуар соединен тягой, проходящей через первый сильфон, с серединой траверсы, снабжено кожухом в виде трубы с упругими цилиндрами с днищами на концах и установленными на...

Номер патента: 1762125

Опубликовано: 15.09.1992

Автор: Берзиньш

МПК: G01G 11/18

Метки: весы, конвейерные

...с-входом триггера 23 и выходом элементаИ 18,Прямой выход триггера 23 соединен спервым входом элемента ИЛИ 21, выходкоторого соединен с третьим (инверсным)входом И 19, Второй вход элемента ИЛИ 21соединен с выходом делителя частоты 22, атакже со вторыми входами элементов И 16,И 17 и с третьим входом элемента И 18,Конвейерные весы работают следующим образом.Датчик скорости 3 преобразует скорость движения конвейерной ленты 1 в частоту, пропорциональную скорости ленты,Сигнал от датчика скорости 3 поступает на30 35 40 50 55 первый вход элемента И 4, а при наличии на втором входе которого сигнала от датчика веса 2, на выходе элемента И 4 формируется сигнал который поступает на вход формирователя стробов 5, который формирует сигнал...

Номер патента: 1762126

Опубликовано: 15.09.1992

Авторы: Безиров, Величко, Драчук, Осоченко, Шендерович

МПК: B21B 37/00, G01G 17/06

Метки: заготовки, массы, потоке

...со 55 держит встроенные ролики 1 (фиг.2) рольганга, груэоприемные штанги 2, объединенные поперечиной 3 и связанной через Д(фиг,З) тягали 4 с кулачковьнли механизмами, состоящими из коромысел 5 (Фиг.4), опи 17621265 10 15 20 30 35 40 50 55 раюцихся на грузоприемную платформу 6, так что один конец коромысел 5 шарнирно соединен с тягами 4, а другой через обкатные ролики 7 сочленен с кулачками 8, посаженными на валы 9. опоры которых 10 закреплены на грузоприемной платформе 6.Валы 9 через соединительные муфты 11 связаны с редуктором 12, в свою очередь через цепную передачу 13 соединенны с двигателем 14, оборудованным схемой 15 управления, связанной с командоаппаратом 16(например, типа КА), находящемся на валу 9.Грузоприемная платформа 6...

Номер патента: 1763898

Опубликовано: 23.09.1992

Авторы: Гребенко, Ефимов, Зельман, Иванов, Келле, Лейбович, Селицер, Флегантов, Фрайзус

МПК: G01G 9/00

Метки: груза, массы

...свободные колебания,.которые регистрируются датчиком 8. Модифицированные сигналы с датчика 8 детектируются, усиливаются и подаются на вход блока 14 измерения длительности периода. Измерение периода осуществляется по получении запускающего импульса со схемы задержки времени 10. Схема задержки 10 обеспечивает включение блока 14 измерения длительности периода через некоторое время - 2/3 периода после подачи импульса возмущения, что позволяет отсечь искаженные первые 2 - 3 периода механических колебаний. С выхода блока 14 сигнал поступает нг вход блока 15 сравнения полученного значения периода с эталонным значением, после чего в блоке 15 вырабатываются сигналы управления и индикации, которые поступают на соответствующие исполнительные...

Номер патента: 1763899

Опубликовано: 23.09.1992

Автор: Буйневич

МПК: G01G 11/14

Метки: веса, груза

...к весоизме ке, в частности к конвеи способ взвешивания, предусизмерение и запоминание в ойки средних значений массыконвейера, которые в рекивеса массы материала, переонвейером, вычитаются из не обеспечивает необходи-за усреднения величины участков ленты,по технической сущности взвешивания, заключаю- в режиме тарирования изнвейерной ленты за один оротов с последующим опнего значения массы леня на длину измерительного ме измерения веса перемеала из веса брутто вычитаЭтот способмую точность измассы отдельныхБлижайшимявляется способщийся в том, чтомеряют массу коили несколько обределением средты, приходящейсучастка, а в режищаемого материют вес тары 2),в и вычисляаботе загру. нагрузку на сло его обобрутто, при и на весоизт измерение...

Номер патента: 1763900

Опубликовано: 23.09.1992

Авторы: Игнатьев, Шестаков

МПК: G01G 23/20

Метки: весов, шкальное

...составным и состоит из основания 6 и передней стенки 7, соединенных между собойвинтами 8, таким образом, что по лицевой 5 10 15 20 25 30 35 40 45 50 стороне основной гири 4 образуется сквозной вырез, обеспечивающий считывание показаний основной шкалы 2 и дополнительной шкалы 3. Фиксирование основной гири 4 относительно коромысла 1 осуществляется фиксатором 9, зуб которого входит в пазы 10 коромысла 1, Для плавного перемещения основной гири 4 служит ролик 11, установленный между основанием 6 и передней стенкой 7 основной гири 4,перекатывающейся по уступам 12 коромысла 1, Коромысло 1 имеет с тыльной стороны продольный паз 13, верхняя полка 14 которого является ограничением вертикального перемещения основной гири 4, Для этого в...

Номер патента: 1765703

Опубликовано: 30.09.1992

Автор: Плахтий

МПК: G01F 11/24, G01G 19/00

Метки: бункерах, массы, насыпной, сыпучих

...поток порошка в коническую мерную воронку 1, после чего в ней, если выход воронки 1 не забит статическими сводами и перемычками, количество сыпучего материала, вытекающего потоком из воронки, уменьшается, что приводит к изменению в сторону уменьшения выходного сигнала весоизмерителя 2.По кратковременному сигналу "1", поступающему с третьего выхода программного устройства, осуществляется дистанционный пуск реле времени 8, которое через определенное время должно (если не произойдет дистанционный останов реле времени по сигналу с выхода элемента сравнения 10) выдать управляющий сигнал на обрушитель 3 свода, который освободит мерную воронку от образовавшихся в ней статических сводов и перемычек, и на автоматическое отключение программного...

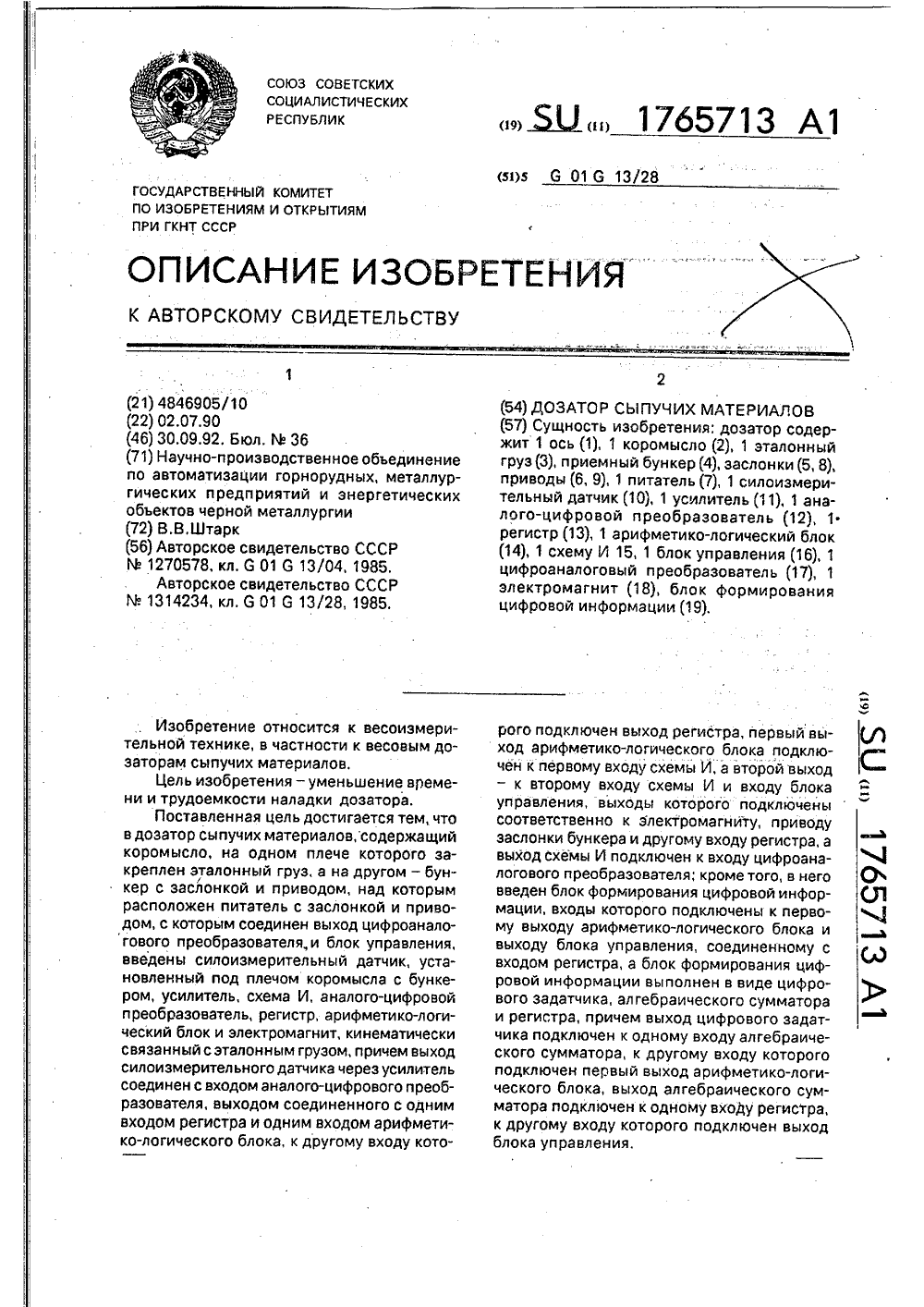

Номер патента: 1765713

Опубликовано: 30.09.1992

Автор: Штарк

МПК: G01G 13/28

Метки: дозатор, сыпучих

...соответственно регистра 13, при- случае превышения веса эталонного груза 3 вода 6 и электромагнита 18, который кине- над весом приемного бункера 4. Равенство матически связан с эталонным грузом 3, 35 на выходах арифметико-логического блока Кроме того, дозатор имеет блок 19 форми нарушится и логический выход перейдет рования цифровойинформацииовыданной в состояние, разрешающее прохождение массе дозы, информационный вход которо- цифровой информации через схему И 15 на го соединен с цифровым выходом блока 14, вход цифроаналогового преобразователя а управляющий вход - с первым выходом 40 17, Выходное напряжение цифроаналоговосхемы 16 управления, Выход блока 19 явля- го преобразователя 17 является управляю- ется цифровым выходом...

Номер патента: 1765714

Опубликовано: 30.09.1992

Авторы: Бабиков, Давиденко, Жеботинский, Жежеря, Кокарев

МПК: G01G 19/00

Метки: весы, взвешивания, животных

...2 с дверью 3, регулируемые упоры 4, Грузоприемная платформа 1 установлена с помощью шаровых опор 5 на призмы 6 грузоприемных рычагов 7, установленных на опорные стойки 8 и соединенных серьгами 9 с выходящим рычагом 10. В данном примере выполнения выходящий рычаг 10 снабжен подвижной призмой 11 и с помощью тяги 12 соединен с промежуточным рычагом 13, который серьгой 14 соединен с коромыслом 15, установленным на стойку 16.Наличие на выходящем рычаге подвижной призмы 11 позволяет изменять передаточное отношение весового устройства с учетом технологических отклонений и повышает точность весов.Коромысло 15 содержит регуляторы 17, 18 соответственно для грубой и точной регулировки тары, подвижную гирю 19, дополнительную шкалу 20 с гирей 21, В...

Номер патента: 1765715

Опубликовано: 30.09.1992

Авторы: Глухих, Козлов

МПК: G01G 23/00

Метки: весов, конвейерных, поверки

...с количеством измерительных секций не менее трех и одной направляющей секцией, связанной с основанием конвейера посредством гибких элементов, При этом каждая секция состоит из шарнирно соединенных между собой пластин, продольные оси симметрии которых параллельны продольной оси симметрии конвейерной ленты, а торцы расположены в одной плоскости, Секции соединены между собой посредством шарниров, причем ширина секции рассчитывается из условия (0,9 В - 0,05) ЬБ, где В - ширина транспортерной ленты, а длина выбирается из условия а, где а - расстояние между осями опорных роликов секций конвейера, расположенных под соответствующими измерительными секциями.На фиг, 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид...

Номер патента: 1767358

Опубликовано: 07.10.1992

Автор: Васильев

МПК: G01G 7/00

Метки: весы

...регулятор 8 тока, Центрирующая система 6 выполнена ввиде кольцевого постоянного магнита 9 (на чертеже представлен один кольцевой магнит, но количество их может быть и большим) и двух цилиндрических постоянных магнитов 10 и 11. Кольцевой постоянныймагнит 9 установлен на основании 2 соосно немагнитному стержню 4 и соединен с гайкой 12, посредством которой возможно его вертикальное (осевое) перемещение относительно основания 2, Цилиндрические постоянные магниты 10 и 11, между которыми перемещается кольцевой постоянный магнит 9, соосно закреплены на немагнитном стержне 4 над и под кольцевым постоянным магнитом 9 и ориентированы относительно него одноименными полюсами. Датчик 7 положения, регулятро 8 тока и исполнительный механизм образуют...

Номер патента: 1768997

Опубликовано: 15.10.1992

Автор: Рябкин

МПК: G01G 9/00

Метки: вибротранспортировании, массы, сыпучего

...лотке. В схему управления подают команду, по которой она включает питание электромагнитного вибратора 2, в результате этого с датчика 8 механического импенданса в нее поступают сигналы, пропорциональные силе, с которой электромагнитный вибратор 2 воздействует на лоток, и его ускорению.Схема управления производит их деление согласно выражению:п =Р(1), где в - текущая массы лотка с песком, кг;Р - усилие, с которым электромагнитный вибратор воздействует на колеблющуюся массу, Н;а - ускорение лотка, м/сек .2Результат деления выдается на индикатор и во внешние цепи, Затем проверяют, не остался ли песок на лотке от предыдущего измерения ( при первом включении в работу), Для этого в схему управления подают команду "Заслонку открыть", Схема...

Номер патента: 1770767

Опубликовано: 23.10.1992

Авторы: Бондарев, Дашевский, Лысюк, Миндин, Турецкий

МПК: G01G 3/14

Метки: весовое

...траверсой 4 силоизмерительного датчика 15 наименьшего диапазона взвешивания, содержащего упругий элемент 16, жестко связанный с силопередающим элементом 17, опирающимся на регулируемый упор 18, оксиально перемещающийся в промежуточной траверсе 6; струнки 19, один конец которой жестко закреплен в промежуточной траверсе 5, а другой конец снабжен фиксатором 20, расположенным в вертикальных пазах 21 опорной траверсы 3; струнки 22, один конец которой жестко закреплен в промежуточной траверсе 6, а другой конец снабжен упором с фиксатором 23, расположенным в вертикальных пазах 24 промежуточной траверсы 5; струнки 25, один конец которой жестко закреплен в грузоприемной траверсе 4, а другой конец снабжен фиксатором 26, расположенным в...

Номер патента: 1770768

Опубликовано: 23.10.1992

Авторы: Безиров, Величко, Драчук, Осоченко, Шендерович

МПК: G01G 17/06

Метки: взвешивания, заготовок, потоке

...приводом роликов 1;45 Пример выполнения блока 28 динамического торможения представлен на фиг,4.Блок 28 содержит, например, выходноереле 30, через размыкающий контакт 30-1которого подключен .к источнику питания50 реле 31 времени и контактор 32 включениярольганга,Через контакты 30-2 реле 30 и 31-1реле 31 времени включена катушка контэктора 33 динамического торможения двига 55 теля 29 рольганга.Двигатель 29 к питающей сети подключена через контакты 32-1, 32-2, 32-3 контактора 32 и контуру динамическоготорможения - через резистор й и контакты33-1 и 33-2 контактора ЗЗ, 177076850 На фиг.5 изображен вариант выполнения блока 15 управления двигателя 14 привода весов, содержащего, например,стартовое реле 34, контактор 35 взвешивания, реле 36...

Номер патента: 1770769

Опубликовано: 23.10.1992

Авторы: Баулин, Гончаров, Иванов, Клочай, Литвиненко, Синельников, Сорокин

МПК: G01G 19/22

Метки: дозирования, компонентов, смеси

...используют сочетание двух описанных способов (1), (2):дозирование по "жесткой" программе с последующим добавлением отдельных компонентов, что в результате обеспечивает ввод в агрегат заданного количества каждого компонента, Однако, в этом случае нарушается принцип равномерного распределения компонентов в наборах смеси, да и количество наборов также может оказаться значительным, что, в свою очередь, может увеличить длительность технологического процесса. а это не всегда приемлемо,Целью изобретения является повышение эффективности за счет обеспечения равномерности распределения .компонентов по всем наборам и сокращение количества наборов смеси. Поставленная цель достигается тем, что перед набором смеси определяют количество компонентов...

Номер патента: 1774186

Опубликовано: 07.11.1992

Авторы: Ермольчик, Пестов

МПК: G01G 1/18

Метки: весовое, судовое

...при любом пространственном положении и воздействии как угловых, так и линейных ускорений, а это положение кинематических звеньев удерживается в рабочем положении относительно основания пружиной, связанной в Середине с электротензодатчиком силы, что исключает зависимость результата взвешивания при качке судна.На фиг,1 показано устройство с частичными вырезами; на фиг.2 - блок-схема индикаторного устройства.Судовое весовое устройство содержит грузоприемную платформу 1, подвижный ввертикальной плоскости элемент 2 с гиревым отсеком 3, дифференциальную рычажную систему 4, снабженную грузами 5, вертикально расположенную пружину 6, электротензометрический датчик силы 7, жидкостной демпфер 8, ограничители 9, основание 10, водонепроницаемый...

Номер патента: 1774187

Опубликовано: 07.11.1992

Авторы: Емельянов, Коровкин, Сенько, Тамбулатов

МПК: G01G 1/26, G01G 23/00

Метки: аттестации, весов, крановых, метрологической

...д это исключаетподачу двух кранов на одно рабочее место.Следовательно, для больших масс указанный гиредеркатель использовать нельзя,Цель изобретения - расширение эксплуатационных возможностей,Поставленная цель достигается тем, чтов устройстве для метрологической аттестации крановых весов, содержащем "и" груэоприемных секций, шарнирно связанных,установленных последовательно и соединеннгях друг относительно друга вдоль вертикальной оси смежных грузоприемныхсекций, каждое из подвижных соединенийвыполнено в виде звена цепи, расстояниемежду шарнирными соединениями смежных секций меньше размера окна цепи, измеренного в направлении вертикальногоперемещения секций,На фиг,1 представлена верхняя грузоприемная секция, на фиг,2 - устройство...

Номер патента: 1774188

Опубликовано: 07.11.1992

Авторы: Макаренко, Прис, Тюнин, Фицнер

МПК: G01G 3/14

Метки: аппаратов, веса, летательных

...узла управления; на фиг,3 - зависимосгь длл определения веса. 50Устройство для определения веса летательных аппаратов содержит основакие 1 на котором жестко закреплены основная 2 и дополнительная 3 балочки. Г 1 латформа 4соединена с основой балочкой 2 с па мощью специальных шаровых опор 5, На дополнительной балочке 3 имеетсл плоскаяконтактная Гиощдд(а б, Зазор д между а" конной и дополнительнол балочками устанавливается с помощью регулироночного винта 7. В месте контакта винта с балочкой на винте расположен шарик, Свободный конец дополнительной балочки 3 в месте расположения контактной площадки 6 посредством шарнлра 9 связан с сердечником электромагнита 8, корпус которого кестко закрег 1 лен на основании 1. На основной и...

Номер патента: 1774189

Опубликовано: 07.11.1992

Авторы: Жук, Костриков, Ларин, Ткаченко

МПК: G01G 19/02

Метки: большегрузных, весы, взвешивания, объектов

...что увеличивает долговечность устройства и позволяет быстро заменить планки при значительном износе,При сравнении заявляемого решенияне только с прототипом, но и с другими техническими решениями в данной области10 30 З 40 45 техники. в них не выявлень 1 признаки, отличающие заявленное решение от прототипа, что позволяет сделать вывод о соответствии предлагаемого технического решения критерию "Существенные отличия",На фиг,1 показано предлагаемое устройство (сеч, А-А); на фиг.2 - то же, вид в плане; на фиг.З - сечение Б-Б на фиг,2; на фиг,4 - сечение В-В на фиг,1; на фиг.5 - сечение Г-Г на фиг.З; на фиг,б - сечение Д-Д на фиг,З,Весы для взвешивания большегрузных объектов состоят из двух грузоприемных платформ 1 и 2, расположенных на...

Номер патента: 1774190

Опубликовано: 07.11.1992

Авторы: Гаронин, Жаворонков, Кичжи, Потемкин

МПК: G01G 19/08

Метки: средство, транспортное

...входом Я триггера 20.Дополнительное сигнальное устройство 21 подключено к датцику 12 более нагруженной задней аси 5, а основное сигнальное устройство 2 соединено с выходом Т триггера 20, Сигнальное устройство обеспечивает акустическую, оптическую или иную сигнализацию, выведенную в кабину водителя или на информационное табло,; Сбрасывающий вход В триггера 20 подключен к выключателю 15 и выходу 14 дополнительного датчика 12, Через ввод 23 электропитания выключатель 15 соединен с бортовой электросетьк автобуса. Вход 13 каждого датчика 12 связан с упругим элементом соответствующей оси через клапан 24, электрический привод которого подключен к выключателю 15, В выключенном состоянии клапаны 24 атсоединяют датчики 12 от упругих элементов...

Номер патента: 1775617

Опубликовано: 15.11.1992

Авторы: Комаров, Фатеев

МПК: G01G 17/04

Метки: баке, вещества, жидкого, количества

...с помощью микро-ЭВМ 9. Источник электропитания - 11.Первоначально с целью получения зависимости частоты авторезонансных колебаний от массы жидкого вещества в баке определялась частота авторезонансных колебаний конструкции (крыла) с пустыми("сухими") баками, При этом вывод системы на режим авторезонансных колебаний осуще. ствляется следующим образом. Крылу с баком 7 сообщается первоначальный импульс колебаний, Индукционный электромагнитный датчик 3, двигаясь совместно с крылом 7, пересекает магнитное поле постоянного магнита 5 и в нем наводится сигнал в виде ЗДС индукции, С индукционного датчика 3 сигнал в виде ЗДС поступает на усилитель низкой частоты 4. Усиленный в усилителе 4 сигнал подается на обмотки электровибраторов 1, создавая...

Номер патента: 1778546

Опубликовано: 30.11.1992

Авторы: Бахвалов, Бузник, Егоров, Молчанов

МПК: G01G 7/04

Метки: весов, уравновешивания

...ключ подключен к компенсацион. ной катушке.На чертеже показано предлагаемое ус. тройство уравновешивания весов,Устройство содержит коромысло 1, датчик перемещения 2, усилитель 3, цепь параллельной коррекции на основе резонансного усилителя 4, блок регистрации веса 5, суммирующий широтно-импульсный модулятор 6, двухпозиционный ключ 7, стабилизаторы тока 8, уравновешиаающую систему - постоянный магнит в компенсационной катушке 9, исследуемый образец 10.Устройство работает следующим образом, При измерении веса образца 10 коромысло перемещается и сигнал датчика перемещения 2 поступает на усилитель 3 и на цепь параллельной коррекции, содержащую резонансный усилитель 4, сигнал с усилителя 3 поступает на блок регистрации 5 и на суммирующий...

Номер патента: 1778547

Опубликовано: 30.11.1992

Авторы: Буртковский, Лингур, Марцинкевич, Пономаренко, Профирян, Раздобаров, Семенюк

МПК: G01G 19/04, G01L 1/22

Метки: балки, датчик, измерительной

...попарно скреплены своими концами с измерительными кольцами посредством упругих шарниров и рас полокены симметрично относительно оси измерительных колец и перпендикулярно их плоскостям, а вторые концы стоек жестко скреплены с накимными кольцами, причем измерительные кольца развернуты плоскостями своих стоек относительно друг друга под прямым углом.Сущность изобретения поясняется схемой измерительной балки (фиг. 1) и общим видом датчика фиг, 2 - 4),На фиг, 1 представлена измерительная балка 1, прикрепленная к фундаменту по обе стороны весового пролета длиной Е,На вертикальной стенке балки 1 по ее нейтральной оси установлены датчики 2 и 3, ограничивающие измерительный участок длиной 1. Нагрузка Р, приложенная в его пределах,...
