G01G — Взвешивание

Номер патента: 1364897

Опубликовано: 07.01.1988

Автор: Шевченко

МПК: G01G 19/03

Метки: взвешивания, движущихся, объектов

...колонки 32, образцового манометра 33 и гидропривода 34. Сигналы с силоизмерительных датчиков 2 передаются на сумматоры 35 и вторичную аппаратуру 36.Устройство работает следующим образом,Перед началом работы вентили 29 и 30 открыты, давление в гидросистеме равно нулю, что контролируется по образцовому манометру 33. В случае ухода нуля" устройства происходит64897 2 5 10 1 г, 20 25 30 35 40 45 50 55 щихся объектов, содержащее грузоприемную платформу, опирающуюся на силоавтоматическая корректировка на"нуль",Блок автоматизации работы устройства включает электродвигатель 25,вращающий гидронасос 26, при этомвентиль 29 открыт на два - три оборота, вентиль 30 закрыт, давление вгидросистеме и в камере 22 давлениямедленно растет, начинается...

Номер патента: 1364898

Опубликовано: 07.01.1988

Авторы: Богдан, Коструба, Санкин, Снежков, Струтинский

МПК: G01G 19/12

Метки: взвешивания, грузов, платформе, упругоподвешенной

...должно быть больше диаметра ролика 21,Устройство работает следующим образом.Транспортное средство, напримерсовок для набора и загрузки скрапав конвертер, перемещают при помощитепловоза на позицию взвешивания иустанавливают его таким образом, чтобы поперечная ось платформы 1 совкасовпала с продольной осью рычага 3устройства для взвешивания, Затемвключают привод 9 и плечо 7 рычага 3с подъемным устройством 10 выдвигается в направляющих 8 до продольнойоси платформы 1, В случае несовпадения оси рычага 3 устройства с поперечной осью платформы 1 механизм ориентирования поворачивает рычаг 3 вокруг вертикальной оси опоры 12 до пересечения осей в геометрическом центре платформы. Это осуществляется посредством входа ролика 21 между двумя...

Номер патента: 1364899

Опубликовано: 07.01.1988

Автор: Учаев

МПК: G01G 23/36

Метки: весоизмерительное, тензометрическое

...питания, элемент 2 сравнения, нуль- орган 3, состоящий из усилителя 4, коммутатора 5, усилителя 6, вентиля 7 и триггера 8 знака, реверсивный счетчик 9, преобразователь 10 код - напряжение, тензодатчик 11, блок 12 фиксации равновесия, состоящий иэ порогового элемента 1 Э, триггера 14 и элемента 15 выдержки времени на отпускание, ключевую схему 16, состоящую из двух инверторов 17 и мультивибратора 18, блок 19 усреднения, блок 20 управления и регистрирующий блок 21, электронные ключи 22 и 23 и генератор 24 импульсов.Выходы триггера 8 знака нуль-органа 3 подключены к управляющим входам электронных ключей 22 и 23, через которые к соответствующим входам реверсивного счетчика 9 подключен генератор 24 импульсов.Устройство работает следующим...

Номер патента: 1366882

Опубликовано: 15.01.1988

Авторы: Гаврилюк, Скрипник, Таран

МПК: G01G 9/00

Метки: массы

...4, воздействие массы.Мх которого передается через платформу 3, имеющую массу М и системурычагов 5 и 6, характеризующуюся коэффициентом К = 1, /1 передачи напервичный измерительный преобразователь (ПИП) 7, например пьезодатчик,выходной аналоговый сигнал которогопоступает через селективный усилитель 8 на вход специализированноймикро-ЭВМ 9 состоящей из последова 95тельно соединенных аналого-цифровогопреобразователя (АЦП) 10, микропроцессора (МП) 11 с запоминающим устройством (ЗУ) и цифроаналогового преобразователя (ЦАП) 12, выходные анало- .10говые сигналы которого по командемикропроцессора (МП) 1 подаются наэлектромагнит 13, включение которогообеспечивает воздействие образцовоймассы (М,) 14 на систему рычагов 5 иб, на оконечный...

Номер патента: 1368648

Опубликовано: 23.01.1988

Автор: Новиков

МПК: G01G 3/13

Метки: массы

...силочастотной чувствительности 00 пьезокварцевых пластин 9 совпадают с направлением местной/вертикали ББ . При этом значение на 10 15 20 30 чальной частоты Г должно соответст- вовать заданному Г значению, а значение масштабного коэффициента М должно соответствовать заданному знаению масштабного коэффициента К,.При несовпадении начальной частотыс заданным значением, с помощью соответствующего регулируемого контура 18 устраняют разницу (посредством изменения величин индуктивно-емкостных цепочек),устанавливая равенство начальной и заданной частот:При несовпадении значения масшт,Оного коэффициента М, с заданным значением М изменяю величину механического напряжения на соответствующей пластине 9 посредством поворота упорного винта 15,...

Номер патента: 1368649

Опубликовано: 23.01.1988

Авторы: Макаров, Полунов

МПК: G01G 7/04

Метки: автоматической, веса, регистрации, цифровое

...механической системы весоизмерительного устройства, которое регистрируется датчиком 5 перемещения. На выходе сумматора 6 возникает сигнал рассогласования П , поступающий на вход блока 10 последовательной коррекции.С выхода последнего сигнал Б поступает на вход преобразователя 11 напряжение - частота, где преобразуется в последовательность импульсов,модулированных по знаку и частоте.В случае, если весоизмерительная система находится ниже нулевого положения, сигнал Б уменьшается, сигналрассогласования Б меньше нуля, сигнал П 4 также меньше нуля и появляются импульсы Б на первом выходе преобразователя 11 напряжение - частота.Импульсы поступают на плюсовой входсумматора. 7 блока 15 интегрирования,на первый вход реверсивного счетчика16...

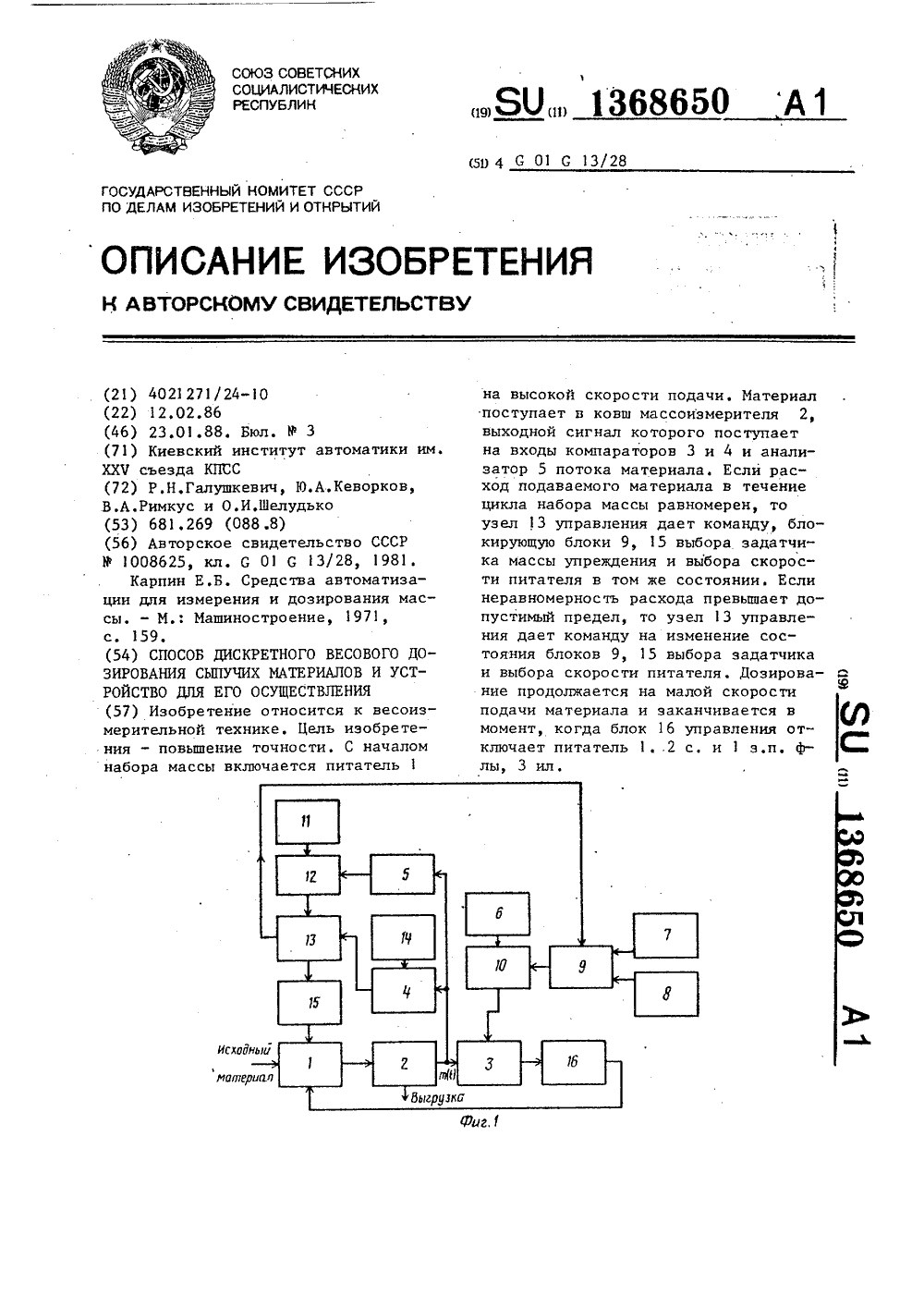

Номер патента: 1368650

Опубликовано: 23.01.1988

Авторы: Галушкевич, Кеворков, Римкус, Шелудько

МПК: G01G 13/28

Метки: весового, дискретного, дозирования, сыпучих

...)В,но еще до окончания навески происходит изменение знака, т.е. становитсяй(М) ) В, то работа должна быть такой же как в первом случае.Если в момент ш(г.) М, И.(М)В,то должно произойти изменение состояний блоков 9 и 15, что обеспечиваетокончание навески при малой скорости подачи материала и подаче упреждения от точного задатчика,Реализация логической части устройства может быть выполнена на различных элементах. Пример реализациипри помощи релейно в контактн элементов представлен на фиг.3, где показа-.на принципиальная электрическая схема. Здесь развернуты блок 9 выборазадатчика, узел 13 управления, блок .15 выбора скорости питателя и блок16 управления питателем.В схему (фиг.31 входят следующиеэлементы: перекидной контакт 22, источники 23...

Номер патента: 1372191

Опубликовано: 07.02.1988

Авторы: Колесников, Никульчиков, Росляк, Шилко

МПК: G01G 7/00

Метки: весоизмерительное

...с силовой катушкой 12. Уплотнение 15 служит для предотвращения попадания пыли из приемника 2 груза в герметизирующий стакан 1,Весоиэмерительное устройство работает следующим образом.Лорошкообразный материал поступает 55 в приемник 2 груза весоизмерительного устройства, ворсистое уплотнение 15 препятствует попаданию пыли в герметизирующий стакан, Под действием васа поступающего материала происходит пропорциональное изменение длины пружины 3. При этом происходит изменение глубины ввода приемных катушек 6 н генераторные катушки 7 датчика перемещения. Симметричное расположение приемных 6 и генераторных 7 кату шек по окружности приемного стакана увеличивает точность измерения, так как при последовательном соединении приемных катушек 6...

Номер патента: 1372192

Опубликовано: 07.02.1988

Автор: Назаренко

МПК: G01G 9/00

Метки: весоизмерительное

...прикрепленный к дополнительному упругому элементу 4.Дополнительный упругий элемент 4 30расположен между двумя пластинами11 и 2, одна из которых расположенавыше дополнительного упругого элемента, а другая - ниже его, и двумякольцами 13 и 14, связанными с реверсивным приводом 15 и образующими спластинами соответственно правое илевое резьбовое соединения.Устройство работает в двух режимах. 40При первом режиме вращением ре- .версивного привода 15 устанавливают кольца 13 и 14 на расстоянии с от подвижной пластины дополнительного упругого эле 4"мента 4, Величину с выбираютбольшей, чем предполагаемая амплитуда вибропомехи.При присоединении измеряемой массы 7 к основному упругому элементу 1 50происходит деформация последнего,Иэ-за...

Номер патента: 1372193

Опубликовано: 07.02.1988

Авторы: Андренко, Кудинов

МПК: A01K 1/02, G01G 17/08, G01G 9/00 ...

Метки: животного, массы, станок

...чувствительным элементам, т,е. создаются условия для работы датчиков массы с минимальной погрешностью, При этом динамическая составляющая массы движущегося животного гасится за счет трения и вертикального подъема плат 35 формы и последняя быстро возвращается в исходное состояние. Поперечные перемещения платформы 4, вызванные движением животного, активно гасятся эа счет жесткой взаимосвязи между элементами 6 и 7 и присоединения свободных концов элементов 7 через датчики 9 и шарниры 11 к опоре станка. В любом случае выходные сигналы Б ББ датчиков 8-10 массы поступают на вход сумматора 19, где они суммируются и преобразуются в выходное напряжение сумматора Б. Последнее подается на вход интегратора 20, на выходе которого напряжение П...

Номер патента: 1372194

Опубликовано: 07.02.1988

Авторы: Драчук, Поносов

МПК: G01G 19/04

Метки: взвешивания, объектов, подвижных, поколесного

...расстояние между началами (концами) грузоприемных блоков 2 и3 Ь = 1950 мм, то в момент С проис-2тходит вторичный наезд на грузоприемный блок 2 второй оси тележки, процессором 11 формируется второй подряд сигнал Н 1, подаваемый через интерфейс 12 на вход регистра 15 наездов, который устанавливается в состояние "2" и через интерфейс 12 передает команду НС процессору 11.юКоманда НС запоминается в ОЗУ 10, В соответствии с ней результаты обработки А А д для левого колеса первой тележки объекта и результаты А, Адля правого колеса к моменту вре- т мени С просуммированы и запомнены в ОЗУ 1 О как масса первой тележки М т .( 1 ТВ момент времени С с грузоприемного блока 3 выезжает первое колесо объекта., процессором 11 формируется сигнал выезда В...

Номер патента: 1372195

Опубликовано: 07.02.1988

Авторы: Буртковский, Голованов, Дащенко, Пономаренко, Семенюк, Сергеев

МПК: G01G 19/04

Метки: взвешивания, движущихся, объектов

...плечполного электрического моста, напряжение в измерительной диагонали кото 50рого является мерой соответствующейпоперечной силы, а суммарное напряжение на измерительных диагоналях электрических мостов обоих измерительныхузлов - мерой приложенной нагрузки55независимо от точки ее приложения иналичия силовых помех (например, смежной оси вагона) вне измерительногопролета. Одна из возможных схем коммутациитецэорезисторов левого измерительногоузла представлена на фнг,3, причемицдекси при символах сопротивлений Нсоответствуют позициям ца фцг.1; Ги 1/ - напряжения питания и выходнойгсигнал соответственно.Устройство работает следующим образом,Под действием измеряемой нагрузкиР продольный несущий элемент (рельс)9 в зоне...

Номер патента: 1372196

Опубликовано: 07.02.1988

Авторы: Богачев, Дубровский, Есьман, Кулешов, Кулик, Пилипович, Савченко

МПК: G01G 19/08

Метки: автосамосвала, груза, кузове, массы

...(зеленый) сигнализатор 13 - погрузка разрешена. В это же время микропроцессорный модуль 7 переходит на ветвьосновной программы, в которой последовательно и раз измеряются частотыПНЧ 2 и результаты измерений Б,( = 1 и; ) = 14) накапливаются в виде массива размерностью4 " и байт в блоке 8 памяти. Далееопределяется среднее значение Б покаэаиий каждого ПНЧ 2 и анализируется весь массив: если Б выходит иэ)рабочего диапазона частот, зажигаются соответствующие светодиоды индикатора вычисляются разности /Б .-Б ./)и определяется их количество ш, превьппающее значение 0,25 Б. Еслиш ) и/2, программа вновь повторяетопрос ПНЧ 2, если ш с и/2, вычисляются новые средние значения Б; безучета ш выпадающих значений,При нажатой кнопке Нулевой отсчет"...

Номер патента: 1374058

Опубликовано: 15.02.1988

Авторы: Гальперин, Калинин, Фарфель

МПК: G01G 11/14

Метки: весы, конвейерные

...единице.На выходе многовходовой схемы И 13 формируется признак окончания участка ленты, который поступает на входы блока 10 усреднения и первой схемы И 14, При этом на выходе блока усреднения фиксируется соответствующее завершающему участку ленты среднее значение массы тары, а на выходе первой ехемы И 14 формируется сигнал "Запись", разрешающий запись в запоминающее устройство 12 информации от блока 10 усреднения.Адрес, по которому производится запись информации, формируется сумматором 16 как сумма номера участка ленты (старшие разряды счетчика 7) и команды "Измерение" (в режиме настройки команда "Измерение" равна нулю),Таким образом, в запоминающее устройство 12 по адресу, равному номеру участка ленты, записывается соответствующее...

Номер патента: 1377599

Опубликовано: 28.02.1988

Авторы: Леонов, Лобаторин, Сатункин

МПК: G01G 9/00

Метки: автокомпенсационный, веса, датчик, изменяющегося, непрерывно

...упругими ленточными шарнирами 3 с грузоприемной площадкой 4 и основанием 1 датчика. При этом происходит также взаимное смещение связанных,с весовыми рычагами шторок 7 и 8, Взаимное смещение прорезей 9 изменяет освещенность секций фотоэлектри 94ческого преобразователя пропорционально величине смещения весовых рычагов 2. Возникающий при этом на фотоэлектрическом преобразователе сигнал подается на вход следящей электронной системы (не показана), к выходу которой подключен магнитоэлектрический преобразователь 6, неподвижная часть которого крепится к основанию 1 датчика, а подвижная часть жестко связана с весовыми рычагами 2 (Фиг. 1) или с площадками 5 силовой компенсации (фиг, 2), Усилие, создаваемое преобразователем 6, уравновешивает...

Номер патента: 1377600

Опубликовано: 28.02.1988

Авторы: Калиберда, Коценко, Тамбулатов

МПК: G01G 19/06

Метки: весы, заливочного, крана

...ковша и грузоприемных устройств главного и вспомогательного подъемов в аналоговой Форме со знаком . минус поступает на третий вход аналогового сумматора 11, где происходит вычитание. При этом сигнал на выходе аналогового сумматора 11, равный нулю, проходит через усилитель 12, аналого-цифровой преобразователь 13 и индицируется в блоке 16 циАровой индикации. Таким образом производится компенсация массы ковша и груэоприемных устройств.После этого пустой ковш 1 становится под заливку. При этом инАормация о массе тары сохраняется в регистре 14 памяти и, пройдя по каналу циАроаналоговый преобразователь 15, сумматор 11, усилитель 12, аналого-цифровой преобразователь 13, индицируется на циАровом индикаторе 16. После заполнения ковша 1 расплавом...

Номер патента: 1377601

Опубликовано: 28.02.1988

Авторы: Салюков, Тищенко, Феликидис

МПК: G01G 23/36

Метки: весоизмерительное

...в транспортное средство на конвейерной линии возникает нестандартная ситуация (спаривание объектов), то при их прохождении через грузовуюплатформу произойдет превышение веса,10 фиксируемоедешифратором 26 и триггером 27. 11 оследний блокирует прохождение сериичерез элемент И 30 и обеспечивает прохождение этой серии через элемент И 32, а также элемент ИЛИ 37 на вход счетчика 19 и-го объекта. При переполнении счетчика 19 по счетному входу устанавливается в состояние "1" триггер 29, обеспечивающий прохождение импульсов через. элемент И ЗЗ и элемент ИЛИ 36 на вход счетчика 6 суммарного веса. При этом импульсы Г, продолжающие поступать на вход счетчика 19, обеспечивают его регенерацию. Во время прохождения в 25 зоне датчика 2 положения...

Номер патента: 1379638

Опубликовано: 07.03.1988

Авторы: Богдан, Мазуренко, Санкин, Струтинский

МПК: G01G 3/04

Метки: взвешивания

...между собой, а выходкаждой пары соединен с вторым входом 50соответствующего силового гидравлического элемента 8. Маслостанция и расширительный бачок не показаны,Устройство работает следующим образом.55В исходном состоянии груза наплатформе 15 нет, стрелка вторичногоприбора 11 находится на нулевой отметке шкалы. Давление на упругих гидроопорах 17 выровнено, а давление в силовых гидравлических элементах 8 установлено так, что скомпенсироваио 90-953 усилия, приходящегося на опорные оси 7 груэоприемных рычагов 3 от массы этих рычагов. При поступлении груза на платформу 15 происходит деформация упругих элементов 6, платформа 1 перемещается, перекатываясь на шарнирах 2, а грузоприемные рычаги 3 поворачиваются относительно шарниров 5....

Номер патента: 1379639

Опубликовано: 07.03.1988

Автор: Веревкин

МПК: G01G 5/04

Метки: весы, гидравлические, крановые

...шпилек 5. Сопрягаемые поверхности гидравлического цилиндра 1 и поршня 2 выполнены вверхней половине их длины ступенчатыми по диаметру, а между торцами ступенчатых цилиндрических поверхностейустановлено упругое уплотнительноекольцо 6 прямоугольного сечения, Гидравлический цилиндр 1 с помощью стяжек 7 соединен с верхней траверсой 8,навешиваемой на крюк подъемного крана. Давление рабочей жидкости 3 воспринимается манометром 9, акала которого кратна активной площади поршня.Для улучшения деформации упругого уплотнительного кольца его углы притуплены фасками или в месте ступенек цилиндрических поверхностей гидравлического цилиндра и поршня выполненыпроточки.Крановые гидравлические весы работают следующим образом.Весы навешиваются на крюк...

Номер патента: 1379640

Опубликовано: 07.03.1988

Авторы: Березанский, Голуб, Магнушевский

МПК: G01G 19/413

Метки: взвешивания, отправлений, почтовых, стоимости

...в зоне 25 памя 5 ти 7, микропроцессор 4 вьщает сигнал запрета на устройство 14, сигнализирующее о запрете пересылки почтового отправления, в данный район. Устрой 10 ство 4 сигналазирует о том, что пересыпка почтового отправления в данный район запрещена и процесс приема почтового отправления на этом прекращается. 15Если запрет на пересылку почтового отправления отсутствует, почтовое отправление устанавливают на весоизмерительное устройство 1. При этом датчик 2 веса вьщает на вход анало 20 го-цифрового преобразователя 3 и на вход схемы 9 формирования сигнала "Готов" непрерывный электрический сигнал, пропорциональный весу почтового отправления. По этому сигналу схема 9 формирования сигнала "Готов" сообщает микропроцессору 4 о том, что...

Номер патента: 1381339

Опубликовано: 15.03.1988

Авторы: Денщиков, Романов

МПК: G01G 7/04

Метки: автоматические, весы

...и с помощью выходного сигнала перекрыть выдачу импульсов число- импульсного кода с первого вентиля 22 установить триггер 25 управления коррекцией в положение 1, при котором его управляющий сигнал открывает третий вентиль 24 и перекрывает второй вентиль 23, запрещая добавление 1 во второй счетчик 21 по окончании очередного цикла работы АЦП 18.В связи со случайным характером появления помехи ее воздействие может превысить пороговый уровень, задаваемый формирователем 10 сигнала в течение одногоили нескольких циклов работы АЦП 18. При этом на входы сложения цифрового интегратора 19 и первого счетчика 20 наряду с пачками импульсов АЦП 18, имеющими допустимый разброс, поступают пачки с недопустимой величиной разброса, искажающей...

Номер патента: 1381340

Опубликовано: 15.03.1988

Авторы: Безрядин, Денщиков, Романов, Трофимов

МПК: G01G 7/04

Метки: автоматические, весы, многопредельные

...компенсационного тока 1- в силовое воздействие катушки 9 компенсатора 13, благодаря чему нормируется значение выходного сигнала 138 ы поступающего на АЦП 18 и пороговый элемент 25 на любом из пределов измерения. Устойчивость чувствительной системы в состоянии равновесия обеспечивается за счет формирования тока коррекции 1. дифференцирующим усилителем 20, обеспечивающим коррекцию системы по первой и второй производной перемещения подвижной части 7 в виде сигнала напряжения с датчиком 8 отклонений. На грузоприемную площадку 2 устанавливают исследуемый образец 3, и чувствительный элемент 1, подвешенный на опорах 4 и 5, смещается на величину К при этом с датчика 8 отклонений поступает напряжение, постоянная составляющая которого...

Номер патента: 1381341

Опубликовано: 15.03.1988

Авторы: Кривоносов, Спичек, Филиппов

МПК: G01G 7/00

Метки: моделирования, неподвижную, преграду, тела, удара

...своих выходах велицнны х, у 1, Ч, язрежима Интегрирование переводятся в ре.жнм Слеженне.Блоки 12 н 13 по сигналу 0 запомнна.от мгновенные значения текущих коор.дннат точек контурв тсл х у, я интегрпрую.щне усилители 3.1, 3.2 н 3.3, входящяе всостав вычнслнтеля послеударного состоя.1 О ния тела, нз режима Слежение переводятся в режим Зяпомннанне и запоминают знацення велнчнн х, у, Ч Имеющнхся на данный момент на выходак сум.мнрующих ннтеграторов,2 А. 2.5 и 2.6.Значения величин х, у запомненных блоЗ 5 камн 12 н 13, соответствуют точке сопрнкасания первого тела н прсгады, Вичнслнтель 3 послеударного состояния тел в соответствии с соотнощеннямн (6) - . (15) определяет послеударное состояние первого тела, характеризуемое величинами х., у...

Номер патента: 1381342

Опубликовано: 15.03.1988

Авторы: Барановский, Деменко, Жарков, Петловнюк, Чураков

МПК: G01G 11/14

Метки: веса, конвейером, перемещаемого, сыпучего

...создаваемый магнитными потоками обмоток 9 и 11 имеет отрицательное направление, так как эти обмотки подключены к фазе разноименными выводами и компенсируют электропотребленне, соответствуюшее работе конвейера 1 на холостом ходу.Величина отрицательного вращающего момента регулируется изменением выходного напряжения тиристорного регулятора 12 Напряжения. При включении электропривода 2 диск 20 счетчика 4 начинает вращаться и одновременно запускается одновибратор 16, Длительность разрешающего сигнала одновибратора 16 равна времени одного оборота ленты конвейера 1.Импульсы светового потока, поступающие от источника света 19 через отверстия вращающегося диска 20 на фото- диод8, изменяют его проводимость, в результате чего на выходе...

Номер патента: 1383102

Опубликовано: 23.03.1988

Авторы: Востоков, Дуб, Золкин, Казанский, Семейко, Цетович

МПК: G01G 3/13

Метки: изменения, массы, непрерывного, образца

...элемент прямо" угольного сечения длиной 8 мм. На противоположном торце элемента тоже жестко закреплен упругий чувствительный элемент, выполненный в виде прямоугольной пластины длиной 48 мм, Верхняя и нижняя грани пьезоэлектрического элемента металлизированы для обеспечения электрического контакта с подводящими проводами. На расстоянии 40 мм от закрепления упругого элемента на нем имеются насечки для подвески исследуемого образца, а положение свободного конца его отслеживается оптическим бесконтактным датчиком, имеющим порог чувствительности 0,2 мкм, погрешность 0,4 мкм, Оптический датчик представляет собой "вилку", на одной стороне которой установлены два инфракрасных светодиода, включенных в противофазе, а на другой - фотоприемник,...

Номер патента: 1383103

Опубликовано: 23.03.1988

Авторы: Вавилина, Дрючин, Жиляков, Потапов

МПК: G01G 11/04

Метки: весы, конвейерные

...сигналы на выходе второго блока 14 деления, пропорциональныйпеременным величинам, характеризующим конвейер (коэффициенты сопротищения1 с ът, КПД конвейера /), которыеизменяются в процессе длительной эксплуатации конвейера. При таком действии на выходе второго блока 14 деления имеет место сигнал, пропорциональный величине 1 с ч"/1000 . Этопозволяет периодически в процессе эксплуатации осуществлять корректировку коэффициента пропорциональностимежду весом груза, транспортируемогоконвейером, и мощностью РПри подаче груза на конвейер датчик 26 наличия груза на конвейере.размыкает свои контакты и блок 25памяти отключается от второго блока6 сравнения. На выходе блока 25 памяти при этом остается сигнал, пропорциональный мощности Р, а на...

Номер патента: 1383104

Опубликовано: 23.03.1988

Авторы: Бочаров, Декань, Заболотный, Коваленко, Курочкин, Марышев, Тропин, Эунапу

МПК: G01G 13/08

Метки: вязких, дозирования, комбинированного, липких, многокомпонентного, порционного, сыпучих

...1 подведен З 0 шнековый питатель 9 с плавающими шнеками 10, Корпус 11 шнекового питателя 9 и стенка 12 грузоприемного бункера 1 уплотнены с помощью эластичного фартука 13. Для повышения производительности подачи к стенкам щнекового питателя 9 укреплены ребра.Весовой порционный многокомпонентный дозатор работает следующим образом. 40В начале каждого цикла дозирования в грузоприемный бункер 1 с помощью питателей (не показан) подаются сыпучие материалы (например, щебень, песок), которые через впускную горловину 2 грузоприемного бункера 1 попадают на распределитель 6 и по его гранямрассыпаются по периферии грузоприемного бункера 1, а в центре грузоприемного бункера образуется воронкообразное углубление. В указан 50 ное углубление в...

Номер патента: 1384958

Опубликовано: 30.03.1988

Авторы: Вахляев, Рогожин, Семин, Токарь, Трубин, Файзиев

МПК: G01G 17/06

Метки: весового, жидкости, количества, отпускаемой, учета

...препятствующиераскачиванию подвески во время движения транспортирующего средства.Электронная схема управления устройством, т.е, измерением веса жид 30кости содержит частотный преобразо-ватель 23, блок 24 измерения, блок25 управления и Формирования команди блок 26 индикации,Устройство работает следующим об 35 Устройство доставляют к площадке для отпуска жидкости, причем допус1384958 3кается, чтобы площадка или место стоянки устройства при отпуске жидкостио имели некоторый уклон (примерно 3-5 ). При этом неподвижная опоРа 1 Устройства также будет наклонена (примерно на 3-5), По прибытии на место стоянки снимают фиксаторы 22, вследствие чего подвеска с резервуаром 6 отклоняется на угол, на который ока" эалась отклонена в данном случае...

Номер патента: 1220429

Опубликовано: 30.03.1988

Авторы: Беренбойм, Вильфрид, Клаус, Кодес, Кравченко, Прядко

МПК: G01G 13/28

Метки: дозатор, кусковых, сыпучих

...транспортера, измерителя 4 угла наклона конвейнера и преобразователя 5 интенсивности потока, синхронную модель 6 движения потока, первый, второй и третий интегрирующий блоки 7, 8 и 9, узел 10 формирования поправки зле мент 11 сравнения, задатчик 2 дозы, датчик 13 конца. набора. дозы, блок 14 управления. приводом 15 затвора, счетчик 16 времени, узел 17 настрой-. 35 ки и управления синхронной моделью 6 движения потока, содержащей три выходных регистра 18, 19, 20 и входной регистр 21.Каждый интегрирующий блок, входя щий в состав доэатора, может сос-. тоять из сумматора 22, генератора 23 импульса сброса, блока 24 задержки и элемента ИЛИ 25 (фиг,2 ), а узел 17 настройки и управления синхронной моделью может включать вычислитель 26 времени...

Номер патента: 1388728

Опубликовано: 15.04.1988

Авторы: Лебедева, Попов, Синяков, Щелкин

МПК: G01G 7/04

Метки: автоматические, весы, уравновешиванием, электромагнитным

...магнит ный поток направлен навстречу магнитному потоку катушки возбуждения, т.е. линии тока образуют замкнутые окружности, лежащие в плоскостях, перпендикулярных оси цилиндра. Амплитуда этих токов прямо пропорциональна амплитуде тока катушки возбуждения и толщине стенки цилиндра 15 и обратно пропорциональна удельному электрическому сопротивлению материала цилиндра 15 и длине линии тока, а частота равна частоте возбуждающего тока. Наведенный ток отстает по фаозе на 90 от тока возбуждения.Ток, протекающий по стенкам цилиндра 15, находящимся в зоне полюсов электромагнита 13, взаимодействует с его магнитным полем. В результате этого взаимодействия возникает сила, действующая на цилиндр 15 и возвращающая коромысло 1 весов в близкое35 к...
