G01G 3/08 — с упругим элементом в форме плоской пружины

Номер патента: 120657

Опубликовано: 01.01.1959

Автор: Щедрин

МПК: G01G 1/36, G01G 3/08

Метки: весы, пружинно-рычажные

...демпферное устройство (на, схеме не показано) и зеркало 5.Для уменьшения вертикального перемещения зеркала при повороте коромысла зеркало крепят возможно ближе к точке подвеса коромысла, располагая его (в плане) между противовесами. Вес пробы, помещенной в таре б, передается к концу рычага 2, создавая момент, действующий противоположно моменту противовесов 4, плечо которых можно предварительно (перед взвешиванием) регулировать перемещением по резьбе. Холостой вес при этом уравновешен и не оказывает изгиоаю. щего действия на пружину, которая в исходном положениии раоотает только на растяжение. При изменении веса пробы возникает изгибающий момент, вызывающий изгиб пружины и поворот зеркала 5 в вертикальной плоскости (показано...

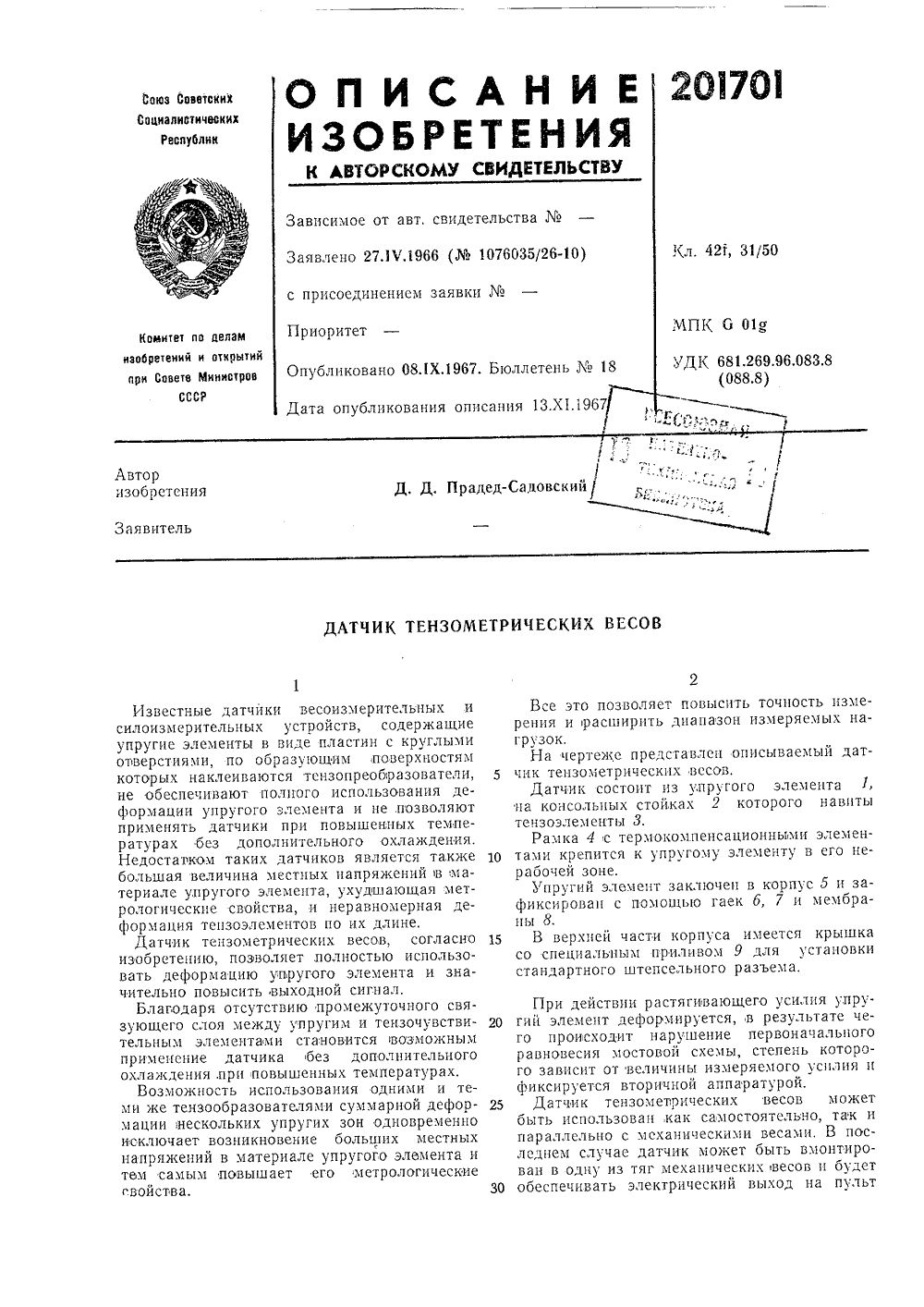

Номер патента: 201701

Опубликовано: 01.01.1967

МПК: G01G 3/08

Метки: 201701

...ЗО обеспечивать электрический выход на пульт Известные датчики весоизмерительных и силоизмерительных устройств, содержащие упругие элементы в виде пластин с круглыми отверстиями, по образующим, поверхностям которых наклеиваются тснзопреобразователи, не обеспечивают полного использования деформации упругого элемента и не позволяют применять датчики при повышенных темпер ату рах без дополнительного охлаждения. Недостагком таких датчиков является также большая величина местных напряжений в;материале упругого элемента, ухудшающая метрологические свойства, и неравномерная деформация тензоэлементов по их длине.Датчик тензометрических весов, согласно изобретению, позволяет полностью использовать деформацию упругого элемента и значительно...

Номер патента: 306354

Опубликовано: 01.01.1971

Авторы: Войдеков, Левин, Патг

МПК: G01G 3/08

Метки: весы, лабораторные

...целью устранения указанных недостатков к грузопрцемному коромыслу предложенных весов прц помощи седел, соединсцггых межд, сооой стерженем, присоединено подвешенное на торсионных нитях измерительное коромысло.На чертеже схематически изображены лабораторные весы.Весы содержат грузоприемное коромысло 1, подвешенное на вертикальных растяжках 2 ц 3. На концах коромысла 1 закреплены подвески 4 ц б с чашками б и 7. С помощью стержня 8 ц передвижных седел 9 и 10 грузоцрисмнэе коро ысло связано с измерцтель - цым коромыслом 11. подвешенным на двух горизонтально натянутых торсцонных нитях 12 ц 5 13, последняя цз которых связана с поворотнойотсчетной головкой И, служащей для се закручивания и отсчета угла поворота.Измеряемая масса кладется на...

Номер патента: 329398

Опубликовано: 01.01.1972

Автор: Зуйкин

МПК: G01G 3/08

Метки: веса, дозы, системах

...участка, подпружиненной329398 Никитенко орректор О. Тюрина Типография, пр. Сапунова,3опоры 6, подвижного зажима 7 с винтом 8, регулировочного винта 9, демпфера 10, гибки вертикальных подвесок 11, соединительной вставки 12, жестких накладок 13, плоски.; пружин 14 и 15, с помощью которых опора 6 кре 1 нтсяОснованию весоВ, верхнего и нижнего упоров 16. Жесткость пружин 1, 2, 14, 15 и подвесок 11 постоянна.1 абочая длина, а следовательно, и жесткость пружины 5 регулируются путем изменения положения на опоре 6 зажима 7, поджимающего пружину 5 к опоре 6. Зажим 7 при отпущенном винте 8 передвигается вдоль опоры вручную или с помощью микрометрического винта (на схеме не показан) и затем фиксируется винтом 8,ружина 5 непараллельна пружинам 1 и...

Номер патента: 390375

Опубликовано: 01.01.1973

Авторы: Богдан, Каширин, Струтинский

МПК: G01G 3/08

Метки: весы, многодиапазонные

...изменения нагрузки,Известны десятичные и сотенные весы, вкоторых цена деления устанавливается с помощью гирь, перемещаемых по горизонтальным рычагам, связанным через призменныесоединения с грузоприемным механизмом,Известные весы из-за перераспределениянагрузки на плечи рычагов и призменные соединения быстро изнашиваются, что приводит кпоникению точности взвешивания.Предложенные многодиапазонные весы неимеют указанного недостатка, благодаря тому, что в них устройство для изменения диапазона измерений выполнено в виде двух вертикально расположенных стержней, соединенныхмежду собой регулируемой по высоте шарнирной связью, причем один из стержней соединен через рычаг и противоударный фильтр сгрузоприемным механизмом, а второй, укрепленный...

Номер патента: 390376

Опубликовано: 01.01.1973

Автор: Давыдов

МПК: G01G 3/08

Метки: весоизмерительное

...яз двух пружин 4 жестко прикреплен к компенсирующейконсольно закрепленной балке 5, установленной параллельно грузовой, балке 3. На свободном конце компенсирующей балки 5 помещен противовес б, К двум верхним жестко соединенным друг с другом концам пружин 4 при креплен рычажок 7, Рычажок 7 способствуетсрабатыванию закрепленного на червячном колесе 8 индукционного датчика 9 посредством входящего в его паз флажка 10, поворачивающегося вокруг оси 11, На оси 11 закреп 1 о лен флажок 12 моментного гидродемпфера 13,увеличивающего виброустойчивость и удароустойчивость.Для устранения влияния динамических нагрузок (мгновенного приложения силы) меж ду грузовой и компенсирующей консольно закрепленными балками 3 и 5 установлен поршневой...

Номер патента: 370484

Опубликовано: 01.01.1973

Авторы: Занов, Савичев, Флоровска

МПК: G01G 19/07, G01G 3/08, G01L 1/04 ...

Метки: динамометр

...достигается тем, что утолщенная сторона пластины закрепляется на испытываемой модели, а тензорезисторы наклеены по углам и вдоль линии заделок пластины.На чертеже изображена принципиальная схема динамометра.Он содержит упругий элемент в виде прямоугольной пластины 1 с заделанными противоположными сторонами, одна из которых имеет утолщение 2, Утолщенная сторона 2 заделана на испытываемой модели. Тензорезисторы 3 предназначены для измерения момента и тензорезисторы 4 - для измерения момента Л 1, а тензорезисторы 5 - для измерения силы У. Тензорезисторы 3, 4 и 5 наклеены по углам и вдоль линии заделок пластины 1 и включены в цепи мостовой схемы.Динамометр работает следующим образом,Под действием момента М, в заделке упругого элемента...

Номер патента: 505895

Опубликовано: 05.03.1976

Авторы: Баранов, Бялый, Войденов

МПК: G01G 3/08

Метки: весы, крутильные

...4 удерживают гибкиенити 5, соединяющие ее концы с основанием10 весов 6. Грузоприемная чашка 7 через гибкую нить 8 соединена со средней частьюпланки 4, под которой установлены упоры 9.На коромысле 2 установлены указатель 10,а на основании 6 - указатель 11, по которым15 соответственно снимают отсчеты по экрану12, установленному на основании 6 и лимбу13, установленному на верхнем конце измерительной нити 1,Работают весы следующим образом.2 О При отсутствии нагрузки отсчет по лимбу13 равен нулю, а указатель 10 коромысла 2совпадает с риской на экране 12. Прп нагружении чашки 7 планка 4 перемещается внизи ложится на упоры 9. Движение планки 425 через гибкие нити 3 передается коромыслу2, которое разворачивается на измерительнойнити 1 на...

Номер патента: 609061

Опубликовано: 30.05.1978

Авторы: Беневольский, Ермолаев, Табакман, Хавский, Шпильман, Юхновский

МПК: G01G 3/08

Метки: автоматическое, взвешивающее

...момент центра тяжести скомпен 5 сирован жесткостью пружин.Схема предложенного устройства изображена на чертеже,Оно содержит неподвижную опору 1, подвижную часть 2, шарнирно соединенную с10 опорой, причем роль шарнирного соединениявыполняют две пары плоских пружин 3 и 4,датчик 5 положения, электрическую систему6 уравновешивания, элемент 7 для регулировки центра тяжести (его положения) и амор 15 тизаторы 8.Каждая пара пружин 3 и 4 перекрещивается под углом 90 и разнесена в направлении, перпендикулярном продольной оси подвижной части. В пределах малых углов перекрестия пружин образуют геометрическуюось качания подвижной части, С помощьюэлемента 7 подвижная часть 2 переводится всостояние безразличного равновесия, прп котором в пределах...

Номер патента: 981830

Опубликовано: 15.12.1982

Авторы: Беневольский, Ермолаев, Табакман, Шпильман, Юхновский

МПК: G01G 3/08

Метки: направляющими, основанием, подвижной, прибора, системы, соединения, упругими

...упругие направляющие (показы только две), размещенные в пространстве одна за другой, определяет основные технические характеристики устройства при его работе. Концы направляющих 4 и 5 закреплены винтами 8 соответственно на пластине 3 подвижной системы и основании б.В рабочем положении корректора, когда он подготовлен к взвешиванию, жесткий соединительный элемент 9 не имеет контакта с пластиной 3 и установлен на основании б в крайнем ниж 5 10 1 20 И ЗО 3 40 тиях 12, введены в отверстие 13 значительно большего диаметра, чем диаметр шпильки 11. Для обеспечения перемещения элемента 9 при частичновывернутых винтах 10 отверстия 14для этих винтов в элементе 9 выполнены удлиненными,П-образные неупругие направляющие15 и 16 (фиг. 3) прикреплены к...

Номер патента: 1044997

Опубликовано: 30.09.1983

Автор: Терещенко

МПК: G01G 3/08

Метки: весоизмерительное

...предмета независимо от его положенияв . 40пределах разрешенного пространственного допуска) на грузоприемных ножевых пластинах 14 и 15.При снятии взвешиваемого. предметауровень выходного сигнала как усилителя 38, так и усилителя 39 принимаетнулевое значение, что достигаетсясоответствующей балансировкой мостовых схем 28 и 31.Вместо нанесения на верхнюю сторо-ну элемента 12 компенсационного тенэорезистора 25 фиг,5) можно осуществить нанесение второго рабочего тенэорезистора на нижнюю сторону элемента 12 аналсгично выполнению тенэорезисторов 26 и 27, При этом достигается не только компенсация температурного дрейфа нуля мостовой схемы 28, (ЗЦ, но и в два раза повышается коэффициент преобразования деформациив электрический сигнал...

Номер патента: 1111033

Опубликовано: 30.08.1984

Авторы: Лежоев, Назаренко, Новик

МПК: G01G 3/08

Метки: весоизмерительный, датчик

...в межэлектродномпространстве, температурного расши 40рения элементов параллелограмма иэлектродов. Целью изобретения является повышение точности измерения за счет уменьшения влияния изменений температуры и диэлектрической проницаемости среды.Указанная цель достигается тем, что весоизмерительный датчик, содержащий упругий параллелограмм, 50 две вертикальные стороны которого образованы жесткими элементами, а две другие - гибкими упругими соединительньки элементами, причем одна из вертикальных сторон параллелограмма закреплена на неподвижной опоре, а к другой прикреплен элемент для приложения измеряемого веса,и конденсатор, образованный двумяплоскими электродами, лежащими другпод другом в двух горизонтальныхплоскостях и механически...

Номер патента: 1186955

Опубликовано: 23.10.1985

Авторы: Большаков, Борисычев, Васильев, Осико, Приходько, Сторожев, Ушаков

МПК: G01G 3/08, G01G 3/13

Метки: весовое

...- упругим стержнем 5 через механизм 4 перемещения - с другой ее стороной. Датчик 3 выполнен в виде гетероэпитаксиальной полупроводниковой структуры, нанесенной на поверхность упругой системы 1. Упругая система 2 выполнена в виде параллелограмма с вертикальными жесткими и горизонтальными гибкими сторонами.Одна из жестких сторон закреплена на основании 6 ростовой установки (не показана), а другая - соединена с механизмом 4 относительно перемещения, выполненном в виде ползуна, и с держателем 7 тигля 8 с расплавом 9, из которого посредством кристаллодержателя 10 производится вытягивание монокристалла 11.Весовое устройство (фиг.1) работает следующим образом,Перед началом контролирования упругая система 2 подвергается деформации сжатия под...

Номер патента: 1339407

Опубликовано: 23.09.1987

Авторы: Красниченко, Маленко, Потоп, Швейцаров

МПК: G01G 3/08

Метки: животных, массе, содержания

...кормушкой 8, Щелевой 20 пол расположен над навозным каналом 9.Механизм передачи горизонтального усилия включает кронштейн 10, обойму 11 силоизмерителя, силоизмеритель 12, удерживающую обойму 13, ша рик 14, удерживающую пластину 15, нажимную площадку 16, упорный кронштейн 17 и механизм 18 регулировки, В верхней части упоры опираются на верхние опоры 19, закрепленные на грузовой 30 платформе 1, а в нижней - на нижние опоры 20, закрепленные на фундаменте 21.Установка работает следующим образом. 35В зависимости от номинального усилия силоизмерителя 12 механизмом 18 регулировки устанавливается необходимый угол упоров 2. На грузовую платформу 1, ограниченную ограждени ем 4, через калитку 5 загоняется группа животных, равная по численности...

Номер патента: 1352232

Опубликовано: 15.11.1987

Авторы: Виноградский, Волков, Кисляк, Лушев, Потапов, Хрусталев

МПК: G01G 3/08

Метки: массы

...электрических нагревателей 12 и 13.Устройство работает следующим образом.На конец штока 4 приклеивается исследуемый образец и устройство помещается в камеру высокого давления(60 атм). При этом предварительная настройка устройства для измерения массы нарушается за счет упругих деформаций корпуса 1 и других его элементов. Доступ в камеру высокого дав 2 2ления невозможен, поэтому настройка устройства производится дистанционно. Для этого в блоке 20 управления задается программа необходимой начальной частоты сигнала с конденсатора, которая зависит от величины зазора между его обкладками 2 и 3, Выходной сигнал генератора 1.4 смешивается всмесителе 15 с опорным сигналом генератора 16 и вырабатывается сигналразностной частоты. Блок 20 управления...

Номер патента: 1497457

Опубликовано: 30.07.1989

Авторы: Макаров, Шенфельд, Элькинд

МПК: G01G 3/08

Метки: весов, сборки, юстировки

...боковой поверхности 3 планки 2 эа счет подпружинивания рамки 4 упором 8 пружины 7, ориентируют вторую базовуюбоковую поверхность 6 рамки 4 относительно упора 9, например, путемподпружинивания упором 11 пружины10, прижимают рамки 4 к оснастке 1с помощью винтов 12, затем ориентируют на штифтах 15 и 16 калибровочные отверстия 21 и 22 упругодеформируемых опор 13 и 14, после чего закрепляют их первые консольные части23 на рамке 4 с помощью планок 19и 20 и винтов 17 и 18. Далее рамку4 с укрепленными на ней упругодеформируемыми опорами 13 и 14 снимаютс оснастки 1. Отмеченные выше операции повторяют для второй рамки 4со своими опорами 13 и 14. Далеесобранные рамки 4 с опорами 13 и 14.не переворачивая их на 180, собираются попарно (фиг. 3 с...

Номер патента: 1532819

Опубликовано: 30.12.1989

Автор: Яновский

МПК: G01G 3/08, G01G 3/14

Метки: весоизмерительное

...вступает в действие пластина 10 "мягкого" упора с зазором 3, а затем при дальнейшей перегрузке - упорные винты 8 с зазором оБлагодаря сравнительно большому перемещению грузоприемной платформы, обусловленному наличием между нею и датчиком промежуточного упругого параллелограмма, обеспечивается надежная работа ограничительных упоров, имеющих достаточные зазоры8, иПри падении номинального значения взвешиваемой массы с некоторой высоты возникает импульс ударной нагрузки, который может превышать допустимую статическую нагрузку, при этом может функционировать только "мягкий упор", исключая резкие ударные реакции со стороны "жестких" упорных винтов 8 или же значительно смягчая их Энергия ударного импульса частично гасится за счет...

Номер патента: 1564494

Опубликовано: 15.05.1990

Авторы: Герасименко, Потоп, Швейцаров

МПК: A01K 1/02, G01G 3/08

Метки: животных, массе, содержания

...центром платформы, и механизм 4 15передачи горизонтального усилия. Платформа оборудована ограждением 5, калиткой 6,поилкой 7, кормушкой 8, имеет сплошнойпол 9 и щелевой пол 10 и расположенащелевым полом над навозным каналом 11,Механизм передачи горизонтального усилия включает в себя кронштейн 12, соединенный шарниром 13 с платформой 1,два дополнительных параллельных равнойдлины упора 3, установленных на подушках 14 и 15 соответственно кронштейна 2512 и фундамента 16, силоизмеритель 17,обойму 18 силоизмерителя, кронштейн 19 силоизмерителя, направляющие 20, в которыхустановлены кронштейн 19 силоизмерителя,пластина 21 опорная, закрепленная на фундаменте 16, механизм 22 регулировки угла упо- ЗОров и регистрирующее устройство 23. Упоры 3...

Номер патента: 1631303

Опубликовано: 28.02.1991

Авторы: Бяндорайтис, Каткус, Рудгальвис, Старкявичюс, Тауткявичюс

МПК: G01G 23/06, G01G 3/08

Метки: весоизмерительное

...от жесткого закрепленного конца установлена опора 18. Опора 18 установлена так, что при ненагруженном устройстве, между ней и упругим чувствительным элементом 2 остается зазор. На свободном конце упругого чувствительного элемента 2 установлена чашка 19 с разгрузочным механизмом 20.Устройство работает следующим образом.. Сегляник Заказ 535 Тираж 328 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,усилитель 11. Это напряжение может быть скомпенсировано за счет начальной регулировки подстроечного элемента 16, в результате чего на выходе 12 измерительного усилителя 11 уровень выходного напряжения...

Номер патента: 1663443

Опубликовано: 15.07.1991

Авторы: Варенцов, Гиржман, Голубков, Крыжановский, Кучеренко, Маслов, Мельник, Таланчук

МПК: G01G 3/08

Метки: весоизмерительный, датчик

...относится к весоизмерительной технике и может быть использовано в весо- и силоизмерительных устройствах.Целью изобретение является повышение точности и температурной стабильности весоиэмерительного датчика.На чертеже представлено устройство датчика,Весоиэмерительный датчик содержит два горизонтальных упругих элемента 1 (пластины), изготовленных из плавленного кварца, которые соединены с вертикальны- ми элементами 2 и 3, изготовленными из оптического ситалла. Элемент 3 имеет горизонтальный выступ, который является внутренним электродом 4. Один из вертикальных элементов параллелограмма закреплен на неподвижной опоре. На внутренние стороны горизонтальных пластин 1 параллелограмма и наружные стороны внутреннего электрода 4 нанесены...

Номер патента: 1811590

Опубликовано: 23.04.1993

Авторы: Белов, Кожин, Корсаков, Майоров

МПК: G01G 3/08

Метки: механизм, нагрузки

...плоскими концевыми участками 5 и прикрепленных к этим участкам посредством планок 6 одними концами плоских пружин 7. Профили пластин 4 перпендикулярны вертикальной плоскости, проходящей через продольную ось грузо- приемной платформы 1. Концы вертикального звена 2 и стойки 3 выполнены с горизонтально расположенными выступами, с которыми посредством дополнительных планок 8 соединены другие концы плоских пружин 7, Зазор между торцами выступов и торцами плоских участков профилированных пластин не более 0,5 мм,Нижний торец вертикального звена 1 выполнен с выемкой под весоизмерительный элемент - датчик 9. связанный со стойкой через шарик 10 и втулку 11,Механизм для определения нагрузкиработает следующим образом. Вес груза,помещенного на...

Номер патента: 2005292

Опубликовано: 30.12.1993

Авторы: Приходько, Цайгер

МПК: G01G 3/08

Метки: взвешивания

...элементы- в виде двух лент, симметрично установленных относительно продольной оси грузоприемной платформы, на боковыхсторонах которой закреплены кронштейны,расположенные соосно и в одной вертикальной плоскости с поперечной осью грузоприемной платформы, жесткоскрепленной со средними частями лент,Формула изобретения УСТРОЙСТВО ДЛЯ ВЗВЕШИВАНИЯ, содержащее грузоприемную платформу, связанную через упругие элементы с основанием, и весоизмерительный элемент, отличающееся тем, что, с целью повышения точности, в него введены два кронштейна, две подставки и дополнительный весоизмерительныи элемент, основание выполнено в виде рамы со стойками, а упругие элементы - в виде двух лент, симметрично концы которых закреплены на стойках, а...
