Преобразователь сигнализатора уровня сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 548081
Автор: Немцов
Текст

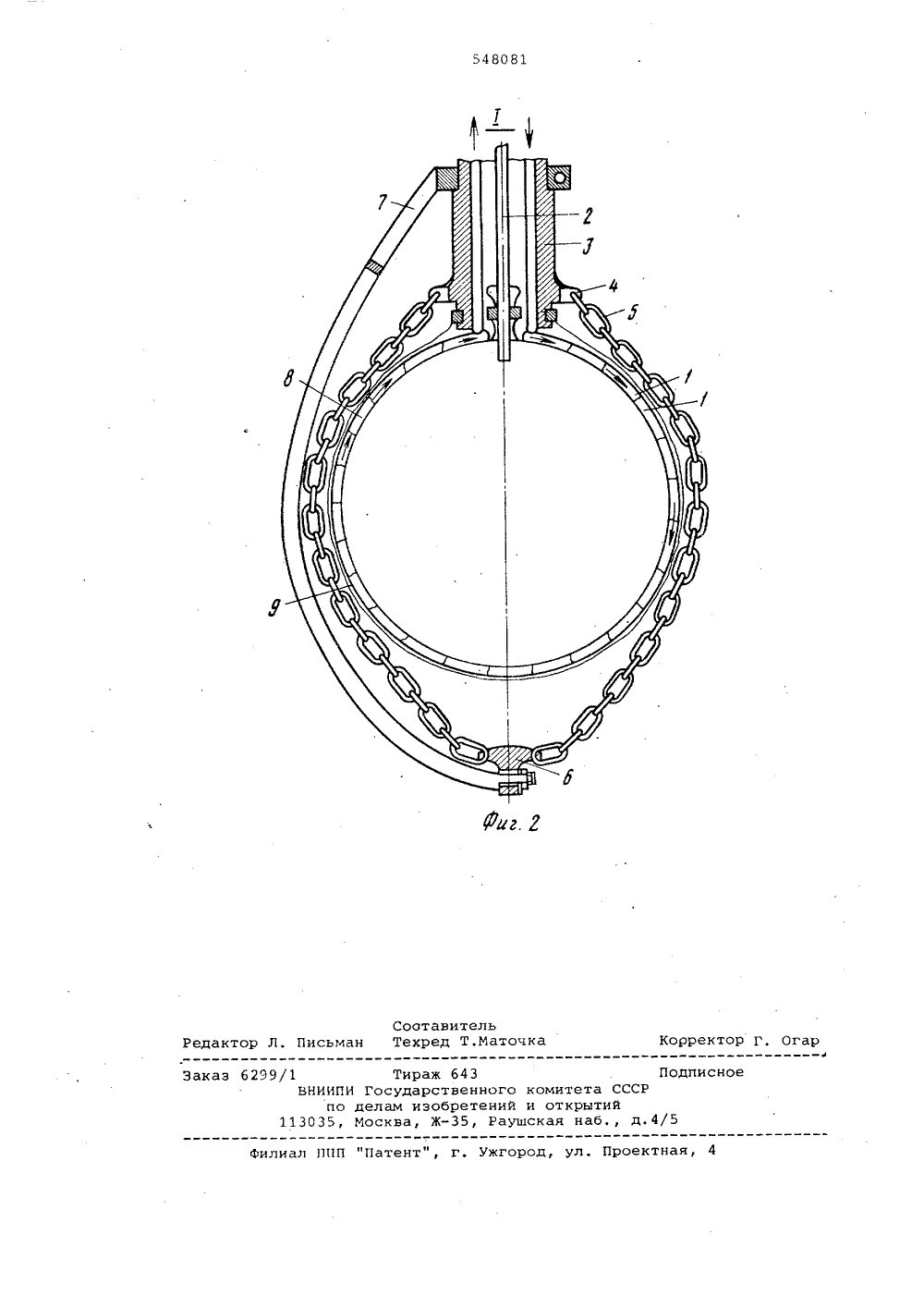

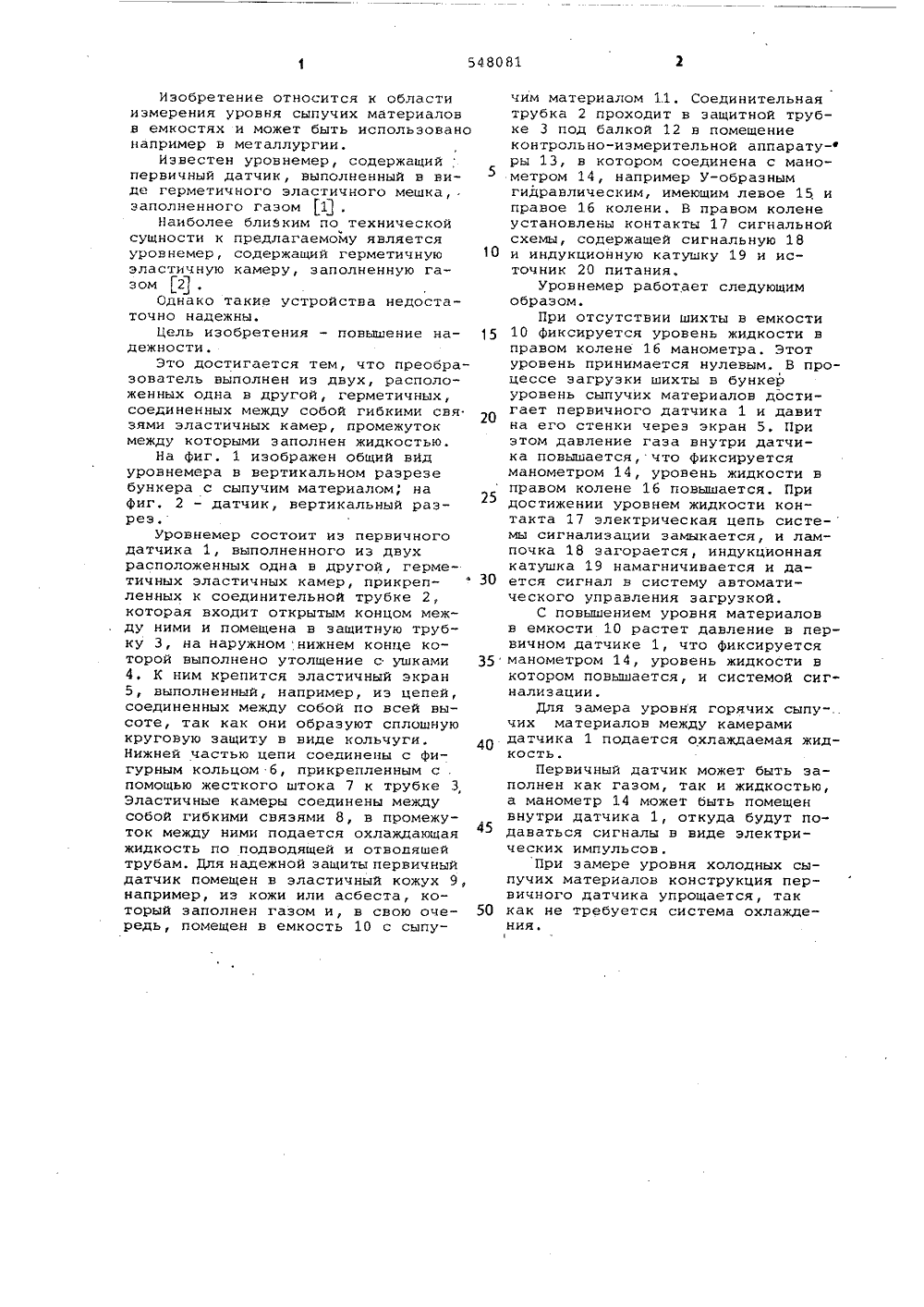

Изобретение относится к областиизмерения уровня сыпучих материаловв емкостях и может быть использованонапример в металлургии.Известен уровнемер, содержащийпервичный датчик, выполненный в виде герметичного эластичного мешка,.заполненного газом 1 .Наиболее близким по техническойсущности к предлагаемому являетсяуровнемер, содержащий герметичнуюэластичную камеру, заполненную газом 2,Однако такие устройства недостаточно надежны.Цель изобретения - повышение надежности,Это достигается тем, что преобразователь выполнен из двух, расположенных одна в другой, герметичных,соединенных между собой гибкими связями эластичных камер, промежутокмежду которыми заполнен жидкостью.На фиг, 1 изображен общий вйдуровнемера в вертикальном разрезебункера с сыпучим материалом, нафиг. 2 - датчик, вертикальный разрез.Уровнемер состоит из первичногодатчика 1, выполненного из двухрасположенных одна в другой, герметичных эластичных камер, прикрепленных к соединительной трубке 2,которая входит открытым концом между ними и помещена в защитную трубку 3, на наружном нижнем конце которой выполнено утолщение с ушками4. К ним крепится эластичный экран5, выполненный, например, из цепей,соединенных между собой по всей высоте, так как они образуют сплошнуюкруговую защиту в виде кольчуги,Нижней частью цепи соединены с фигурным кольцом 6, прикрепленным с .помощью жесткого штока 7 к трубке 3Эластичные камеры соединены междусобой гибкими связями 8, в промежуток между ними подается охлаждающаяжидкость по подводящей и отвопяшейтрубам, Для надежной защиты первичныйдатчик помещен в эластичный кожух 9,например, из кожи или асбеста, который заполнен газом и, в свою очередь, помещен в емкость 10 с сыпучим материалом 1.1. Соединительнаятрубка 2 проходит в защитной трубке 3 под балкой 12 в помещениеконтрольно-измерительной аппарату-фры 13, в котором соединена с манометром 14, например У-образнымгидравлическим, имеющим левое 15 иправое 16 колени. В правом коленеустановлены контакты 17 сигнальнойсхемы, содержащей сигнальную 1810 и индукционную катушку 19 и источник 20 питания.Уровнемер работает следующимобразом.При отсутствии шихты в емкости5 10 фиксируется уровень жидкости вправом колене 16 манометра. Этотуровень принимается нулевым, В процессе загрузки шихты в бункеруровень сыпучих материалов достигает первичного датчика 1 и давитна его стенки через экран 5, Приэтом давление газа внутри датчика повышается, что фиксируетсяманометром 14, уровень жидкости вправом колене 16 повышается. Придостижении уровнем жидкости контакта 17 электрическая цепь систе-мы сигнализации замыкается, и лампочка 18 загорается, индукционнаякатушка 19 намагничивается и да 30 ется сигнал в систему автоматического управления загрузкой.С повышением уровня материаловв емкости 10 растет давление в первичном датчике 1, что фиксируется35 манометром 14, уровень жидкости вкотором повышается, и системой сигнализации,Для замера уровня горячих сыпу-чих материалов между камерами40.датчика 1 подается охлаждаемая жидкость,Первичный датчик может быть заполнен как газом, так и жидкостью,а манометр 14 может быть помещенвнутри датчика 1, откуда будут подаваться сигналы в виде электрических импульсов.При замере уровня холодных сыпучих материалов конструкция первичного датчика упрощается, так50 как не требуется система охлаждения.548081 отавительхред Т.Маточка Корректор Г. О актор Л. Письм аказ 629 Подписн иал ППП "Патент", г, Ужгород, ул. Проектная, 4 БНИИПИ по 13035, Тираж 643осударственноглам изобретенисква, Ж, Ра комитета СССРи открытийская наб д,4/
СмотретьЗаявка
2073268, 22.10.1974
ЖДАНОВСКИЙ МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ
НЕМЦОВ Н. С
МПК / Метки
МПК: G01F 23/16
Метки: сигнализатора, сыпучих, уровня
Опубликовано: 07.05.1983
Код ссылки
<a href="https://patents.su/3-548081-preobrazovatel-signalizatora-urovnya-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Преобразователь сигнализатора уровня сыпучих материалов</a>
