Устройство для экзотермической резки

Загрузка...

Номер патента: 1792043

Опубликовано: 27.11.1995

Авторы: Головко, Грецкий, Данченко, Лаппа, Савич

МПК: B23K 35/02

Метки: резки, экзотермической

...и корпуса обеспечивается стабильность горения электрода, Улучшается формирование режущего факела, повышается концентрация теплового потока. что 45 позволяет достичь предельных значенийпроизводительности резки и коэффициента использования электрода. Следовательно, предлагаемые существенные отличия и новизна элементов электрода обеспечивают 50 получение максимальной эффективностиего работы.На чертеже показано устройство дляподводной экзотермической резки, разрез, Электрод состоит из тепловыделяющего 55 элемента 1 с центральным сквозным каналом 2 для прохода кислорода, расположенного внутри тонкостенного корпуса 3 с равномерным зазором, образующим периферийный кольцевой свозной канал 4 для прохода кислорода.1792043 10 15 20 25 30 40 и/п...

Порошковая проволока для подводной резки

Номер патента: 1718501

Опубликовано: 10.04.1995

Авторы: Головко, Грецкий, Данченко, Нефедов, Савич

МПК: B23K 35/368

Метки: подводной, порошковая, проволока, резки

ПОРОШКОВАЯ ПРОВОЛОКА ДЛЯ ПОДВОДНОЙ РЕЗКИ, состоящая из низколегированной стальной оболочки и порошкообразной шихты, содержащей гидроксид бария, газообразующий и стабилизирующий компоненты, отличающаяся тем, что, с целью увеличения скорости резки за счет стабилизации параметров дуги в условиях гидростатического давления на глубине до 15 м, шихта содержит в качестве газообразующего компонента селитру, а в качестве стабилизирующего железный порошок при следующем соотношении компонентов, мас.Селитра 40 60Гидроксид бария 30 40Железный порошок 10 20при этом коэффициент заполнения составляет 16 18%

Способ магнитографического контроля

Загрузка...

Номер патента: 1832191

Опубликовано: 07.08.1993

Авторы: Грецкий, Кононенко, Савич, Синица, Шарова

МПК: G01N 27/85

Метки: магнитографического

...Ь 2 - ширина нового валикапластины. Соответственно ср уменьшается размагничиввие валика шва,Ферромагнитная пластинет ферромагнитную массу отповреждений, кроме того отсут1832191 иницнтал оставитель ехред М.М улла ректо еда ктор Заказ 2607 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 одственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 низкой магнитной проницаемостью между дефектом и магнитной лентой. Сущность изобретения поясняется чертежом (фиг,1), на котором представлен процесс записи магнитных полей рассеяния с применением предлагаемого способа, На сварной шов, имеющий валик шириной Ь 1, высотой С, радиусом кривизны р 1, укладывают...

Чугун для сварочных прутков

Загрузка...

Номер патента: 1828875

Опубликовано: 23.07.1993

Авторы: Голубев, Грецкий, Козлов, Краля, Метлицкий, Потапов, Резник, Соколюк, Чувашин

МПК: C22C 37/10

Метки: прутков, сварочных, чугун

...хром, титан,ванадий способствует повышению прочностных характеристик сварного шва, особенно предела прочности при растяжении.Азот в составе прутков в количестве0,001-0,03 вызывает образование в сварном шве нитридов ванадия, титана, которые, являясь дополнительными центрамикристаллизации, способствуют получениемелкозернистой структуры шва.Алюминий в составе прутка в количестве 0,01-0,05;(, являясь раскислителем металла шва, одновременно способствуетграфитизации чугуна, устраняет образование цементита. аИзготовлен и испытан состав сварочныхпрутков, приведенный в табл, 1,Необходимый состав прутков получалипутем выплавки исходного чугуна в индук 5 ционной печи, содержащего углерод, кремний, марганец, хром, алюминий, титан,ванадий,...

Контрольный образец для магнитной дефектоскопии

Загрузка...

Номер патента: 1809377

Опубликовано: 15.04.1993

Авторы: Грецкий, Кононенко, Синица, Шарова

МПК: G01N 27/85

Метки: дефектоскопии, контрольный, магнитной, образец

...соединения с неп 0,5 мм, величиной 10 го металла, Толщина с 18 мм, материал - сталВырезают две пла мерами 350 х 180 х 18 мм, поверхность широ из граней узкой пласти обходимо изготовить нахлесточного сварроваром раскрытием от толщины основновариваемых пластин ь 3, катет шва 18 мм. стины из стали 3 раэмм и 175 х 180 х 18 кой пластины и одна ны шлифуются, затемиз сварного шва, специально сваренного нахлесточного соединения, вырезается прямая трехгранная призма с катетом 18 мм, длиной 180 мм, просвечивают призму рентгеновскими лучами на предмет выявления в ней внутренних дефектов. Если результаты просвечивания позволяют сделать заключение об отсутствии дефектов, то грани призмы шлифуют и со стороны прямого двухгранного угла перпендикулярно...

Способ получения стальных слитков сифоном

Загрузка...

Номер патента: 1787064

Опубликовано: 07.01.1993

Авторы: Вихлевщук, Грецкий, Омесь, Панин, Покладий, Поляков, Тильга, Черногрицкий, Ющенко

МПК: B22D 7/00

Метки: сифоном, слитков, стальных

...свойств проволоки по длине раската слитка.Нижний предел отношения содеркания компонентов (4;1) принят от величины, Когда становится практически заметным влияние силикокальция на изменение состава неметаллических включений с РЗМ, а верхний предел отношения (2:3) ограничен значением, превышение которого приводит к ухудшению сварочно-технологических свойств проволокиНижний предел расхода смеси (2 кг/т) взят исходя из: необходимости обеспечения минимального экономически выгодного улучшения технологических свойств проволоки, а верхний (8 кг/т) ограничен значением, превьшение которого приводит к резкому снлжению равномерности распределения РЗМ в объеме металла слитков.Проведены сравнительные испь 1 тэния предлокенногд и известного способов...

Способ изготовления сварочного флюса

Загрузка...

Номер патента: 1692796

Опубликовано: 23.11.1991

Авторы: Головко, Грецкий, Зарубин, Кушнерев, Максимов, Походня, Савич

МПК: B23K 35/40

Метки: сварочного, флюса

...и стабильности этой смеси предложен процесс смешивания проводить в два этапа, На первом этапе в смешивающие устройства вводят гидгрофобную жидкость вязкостью 5 - 20 мм /с, обладающую хорошей смачивающей способностью, например, в количестве 2-5 от массы флюса. Затем без остановки смешивающего устройства в сырую массу вводят гидрофобизующую жидкость с более высокой вязкостью 40 - 200 мм /с, обладающуюг1692796 Таблица 1 способностью к образованию устойчивой однородной смеси с флюсом, например, в количестве 5 - 8 от массы флюса. Выбор конкретных марок гидрофобизующих жидкостей, применяемых на первом и втором этапах, и их количество определяются характеристиками флюса, но в любом случае выбранйое сочетание должно обеспечивать получение...

Многопроцессорная система

Загрузка...

Номер патента: 1686455

Опубликовано: 23.10.1991

Автор: Грецкий

МПК: G06F 15/177

Метки: многопроцессорная

...модулей 1 посылает блока 2 очевиден из схемы на фиг. 5. Осозапрос на вывод в собственный блок 2, при бенностью является возможность блокиэтомближайшийправыймодуль 1 отзабло- ровки, которая осуществляется подачей кированного получает разрешение на вы- сигнала блокировки на первый входэлеменвод, а остальные модули 1 ждут сигнала на 35 та ИЛИ-НЕ 29 и на первый вход элемента ввод от внешнего источника, которым мо- ИЛИ 28, второй вход которого подключен к жет быть сигнал окончания вывода главного входу занятости блока 2, а выход - к входу в данном цикле модуля 1, После завершения занятости арбитра, при этом активизация входа вывода начинается ввод новой порции ин- блокировки приводит к снятию признака эаформации для дальнейшей...

Микропроцессорная система

Загрузка...

Номер патента: 1686454

Опубликовано: 23.10.1991

Автор: Грецкий

МПК: G06F 15/177

Метки: микропроцессорная

...в доступных им для обмена блоках 8 и 9 корректную информациюВ случае отказа модуля 1 дополнительно с остановом в регистр 22 его блока 3 активными модулями 1 записывается признак отказа, который может быть сброшен только оператором после ремонта, и этот модуль выводится из состава системы.10 15 35 ходе формируется код адреса блока 1, запи 40 сывающего информацию в один из блоков 8 45 утатором 7 ю блоков 8, 9 по ли был установриггер 16.7 в зависимости равляющем вхо - 10, либо 4 - 9 и осу; Узел ществляе сигналулен в актМатр управления коммт перекоммутациСбой" в случае, есивное состояние тичный коммутаторсигнала на его упняет блоки 4-8 и 9ветственно. от уровня де соеди 8 - 10 соот 20 25 30 Если есть исправный резервный модуль 1, то...

Способ электродуговой сварки

Загрузка...

Номер патента: 1632671

Опубликовано: 07.03.1991

Авторы: Алешин, Грецкий, Казимиров, Ковалев, Корниенко, Крылов, Муратова, Назаренко, Трандафилов

МПК: B23K 9/02, B23K 9/16

Метки: сварки, электродуговой

...прочности сварного соединения.Ввиду того, что зазор в кольце (б) имеет строго определенные размеры, обеспечивается хорошее качество формирования шва, причем вогнутость корня шва отсутствует, При этом чем больше толщина стенки трубы, тем необходимо иметь и больший зазор 6, чтобы достаточно разогреть торцы трубы и обеспечить провар корня шва. Если зазор 6)(1,0 - 1,5)", это приводит к появлению вогнутости сварного шва (со стороны корня) на участке, превышающем значение 6= (1,0 - 1,5) Если зазор 61,0 - 1,5) 1, это приводит к непровару корня шва, так как количество вводимого в изделие тепла недостаточно для расплавления трубы по всей ее толщине, поскольку часть тепла уже будет использоваться на плавление стального кольца.Способ сварки...

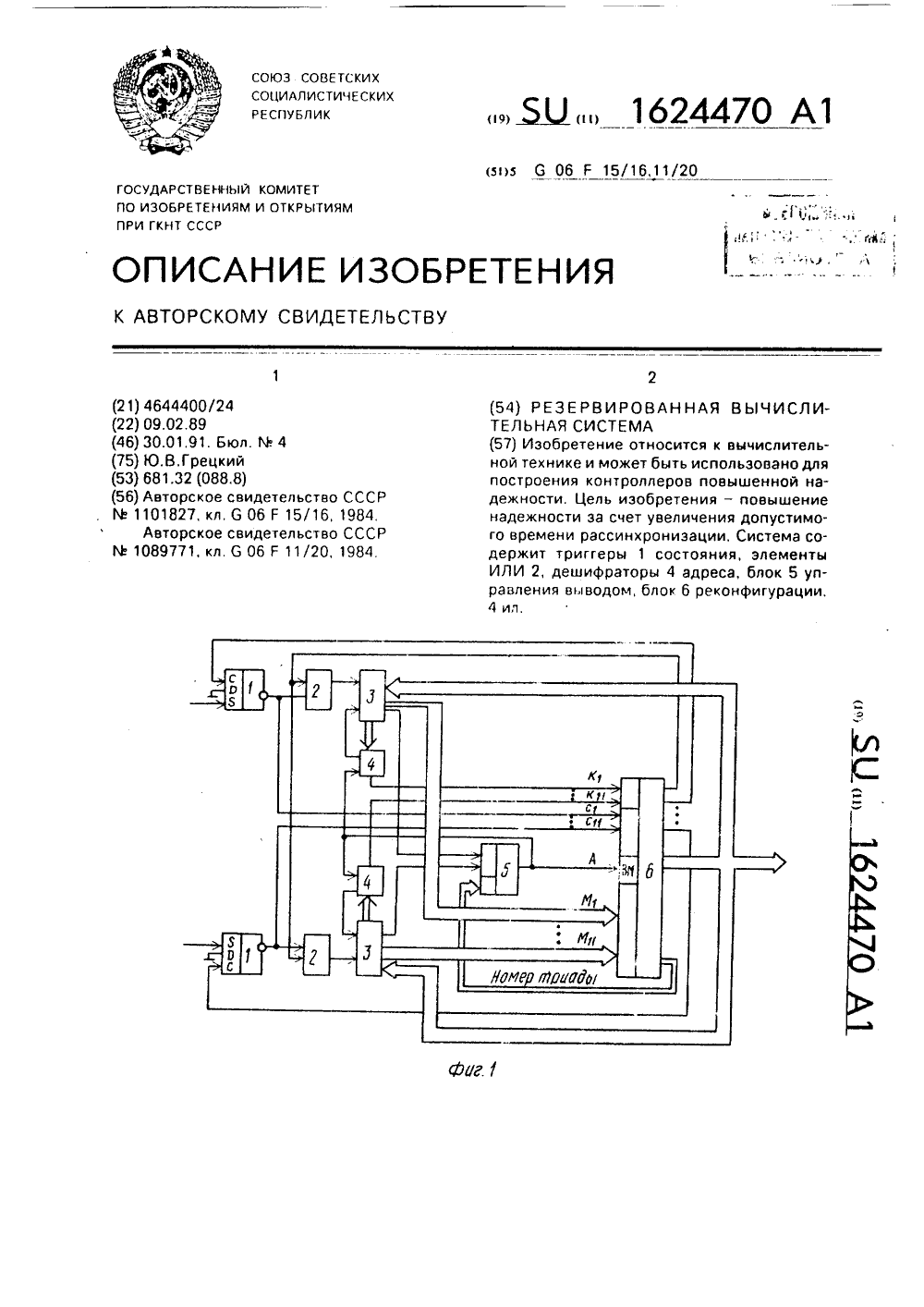

Резервированная вычислительная система

Загрузка...

Номер патента: 1624470

Опубликовано: 30.01.1991

Автор: Грецкий

МПК: G06F 11/20, G06F 15/16

Метки: вычислительная, резервированная

...триггера 8 и счетчика 9, если не было отказа и сбоя - запись по задержанному с помошью элемента 14 сигналу "Конец вывода кода" в регистр 13 для выбора новой триады блоков 3 в случае конфигурации и если в запас еще есть блоки 3, Если в запасе блоков 3 нет, реконфигурация не производится.Если был сбой или отказ с реконфигурацией, то блок 12 выдает сигнал "Сброс" по линии сбой. Сигнал "Отказ" фиксируется в соответствующем триггере 1 н и отказавший блок может начать работу лишь после команды с пульта и при очередной реконфигурации. Через блок 7 ошибочная информация пройдет на выход системы при ошибке в двух блоках 3 одновременно в одних и тех же оазрядах, Во время вывода фиксируется последняя из обнаруженных ошибок и соответствующий...

Дроссельный клапан

Загрузка...

Номер патента: 1541452

Опубликовано: 07.02.1990

Авторы: Боголюбов, Брагинец, Грецкий, Ирха, Квитковский, Федорчук, Хоничев, Царицын

МПК: F16K 1/22

Метки: дроссельный, клапан

...в ней и подпружиненнымотносительно нее с обеих сторон поршнем, причем одно из плеч рычага жестко соединено с гильзой, а другое с поршнем Изобретение относится запорнорегулирующей арматуре и может быть использовано в машиностроении, метал. лургии и других отраслях народного 5/ хозяйства для регулирования давления ,газов и жидкостей.Целью изобретения является умень. шение инерционности регулирования давления за счет того, что возника ющий на запорном органе при изменении давления крутящий момент, обусловленный асимметрией заслонки, устанавливает ее в положение, компенсирующее возникшее изменение давле ния.На фиг. 1 изображен дроссельный клапан, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1.20Дроссельный...

Устройство для очистки газа

Загрузка...

Номер патента: 1530225

Опубликовано: 23.12.1989

Авторы: Боголюбов, Брагинец, Братишко, Грецкий, Ирха, Квитковский, Ревзин, Сахаров, Хоничев

МПК: B01D 47/10

Метки: газа

...ьо ьо3Изобретение относится к технике очистки и охлаждения газа и может быть использовано в металлургической промышленности для очистки, охлаждения и регулиро. вания давления доменного газа.Цель изобретения - повышение падеж ности устройства за счет уменьшения вибрации.На чертеже изображено устройство для очистки газов, общий вил. Устройство сдержит кнфузор 1, горловину 2, лиффузор 3 и орошающую форсунку 4.Нижний срез лиффузора 3 выполнен волнистым, состоящим из сопряженных пол- окружностей 5 с радиусом К=0,20,6 диаметра горловиныУстройство для очистки газов работает следующим образом. Запыленный газ поступает в конфузор , где увлажняется водой из форсунки 4. Далее газ поступает в горловину, гле в результате турбулизации происходит...

Порошковая проволока для сварки чугуна

Загрузка...

Номер патента: 1496972

Опубликовано: 30.07.1989

Авторы: Грецкий, Крошина, Метлицкий, Трефильев, Удод, Федосенко

МПК: B23K 35/368

Метки: порошковая, проволока, сварки, чугуна

...электродного металла и смачиваиие им чугуна, обеспечивает гладкий, без подрезав переход от металла шва к основному металлу, улучшает сварочно-технологические свойства проволоки. При содержании в проволоке менее 1,5 мас,% железной окалины жидкотекучесть электродного металла и смачивание чугуна недостаточны, местами образуются небольшие падрезы сварного шва. Увеличение972 6железной окалины в установленных оптимальных количествах обеспечивает 5 10 15 20 25 30 35 40 5 1496содержания железной окалины свыше125 мас.7. приводит к чрезмерной жидкотекучести электродного металла,ухудшению формирования металла шва,образованию в нем пор.Следует, отметить, что в предлагаемом составе порошковой проволокисодержание графита выше, чем в...

Устройство защиты черпакового узла земснаряда от недопустимых ударных нагрузок

Загрузка...

Номер патента: 1458512

Опубликовано: 15.02.1989

Авторы: Блюменфельд, Вольченко, Грецкий, Киржнер, Маслов

МПК: E02F 3/16

Метки: защиты, земснаряда, нагрузок, недопустимых, ударных, узла, черпакового

...дискретным интегратором 6, на вход которого поступает сигнал от задатчика 9 скорости черпания или задатчика 10 минимальной скорости черпания в зависимости от положения контакта реле 8 а длительность интегрирования задается импульсным датчиком 12 частоты черпания. 50При недопустимой ударной нагрузке выходной сигнал дискретного интегратора 1 превышает выходной сигнал дискретного интегратора 4 и на выходе компаратора 3 появляется сигнал, включающий реле 8 времени, имеющее выдержку времени при снятии сигнала с выхода компаратора 3, Срабатывая, реле 8 времени своим контактом отключает задатчик 9 скорости черпания и подключает на вход дискретного интегратора 6 и управляющий вход электропривода 7 задатчик 10 минимальной скорости черпания....

Стабилизированный преобразователь постоянного напряжения

Загрузка...

Номер патента: 1381463

Опубликовано: 15.03.1988

Авторы: Грецкий, Орленко

МПК: G05F 1/569

Метки: постоянного, стабилизированный

...ч От р е ц 3113 р д От ы ц06 х О,3 ъ(итьвдь с,лукще: ко:щ:пряж(ци ца всех Вхолх сегикторов 6 и, )ВГ 1- Вут уровцн,н и еской 1, Оци Выл;н крыванцций си н,л цд с 00 11 с Вунцции клн)ч ,сиг 3(тГ 53 8 хОИц)с и, ц .с,(и хо(я ,1 нд 0.1 цох 1 и 3 Выколов слектйрь 1) иги 7 цо ЯВИТСЯ (.ИГН(3 1РОВЦ 51,10 Г 33 СКО ), 1 О,цриволи 1 к .;мирдцин с 0 В 1(нц(клк) дсиз( ит;1 5 8 х 013(ци Г и 21 ри включении Выключателя 30 цитаюцдцряжение шстуцает на вспомогательцыи 6 лок 81 цпдция, Выра 6 дтываюций необх;31 чыи цдцряжсция Лля питания схемы 5. Ир В, и ци я и здц(и гц 1)(о 6 разователя. Сигишс цдцряженир(3 лдтчик 17 тока нос хит ца дилите.ь 8 чоц(ности. Нд вы.холах (длаю(цеп и-црдтора 1, формироц,ля 2 цилоо 6 рдиого цацряжения и коч Зрдтора 5 цоявляктся...

Форма для изготовления строительных балок таврового сечения

Загрузка...

Номер патента: 1230849

Опубликовано: 15.05.1986

Авторы: Аблесов, Грецкий, Иванеев, Кузнецов, Черных

МПК: B28B 7/24

Метки: балок, сечения, строительных, таврового, форма

...виде двух крайних 4 и средней гибкой 5 секций. На средней гибкой секции 5 смонтированы продольные перегородки 3, а крайние секции 4 поддона жестко соединены с опорной рамой 1. На бортах 2 и секциях 4 поддона закреплены конические штыри 6, а на перегородках 3 - втулки для размещения штырей 6, которые фиксируют продольные перегородки 3 в форме; На поперечных бортах 2 могут быть закреплены упоры 7 для фиксации закладных деталей 8,Форма для изготовления строительных балок таврового сечения работает следующим образом. Среднюю гибкую секцию 5 поддонаустанавливают на опорную раму 1 так,чтобы между средней гибкой 5 и крайними 4 секциями поддона отсутствовали зазоры, причем положение поддонаФиксируется коническими штырями 6,затем после установки...

Предохранительный клапан

Загрузка...

Номер патента: 1209983

Опубликовано: 07.02.1986

Авторы: Ведман, Грецкий

МПК: F16K 17/10

Метки: клапан, предохранительный

...воздействует давление во входной и выходной полостях, равно соотношению эффективных площадей основного клапана, на которые воздействует давление внапорной магистрали и надпоршневой полости, при этом надпоршневая полость основного клапана связана с напорной магистральючерез обратный клапан.На чертеже представлено предлагаемоеустройство, общий вид.В корпусе 1 предохранительного клапана размещен нагруженный пружиной 2 основной клапан, выполненный в виле ступенчатого поршня 3, надпоршневая полость 4которого связана со сливной магистралью 5через управляющий клапан 6 и с выходнойполостью 7 установленного в расточке 8 корпуса редукционного клапана, который выполнен в виде двух соединенных между собой шейкой 9 цилиндрических поясков 10 5 10...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 1063631

Опубликовано: 30.12.1983

Авторы: Ведман, Грецкий, Зотов

МПК: B30B 15/20

Метки: гидравлическим, прессом

...Пилот 23 отсоединяет йагнетательную магистраль 21 от предохранительного клапана 24, который удерживал механизм регулирования на минимальной подаче насоса 15. Однако мгновенного увеличения давления в нагнетательной магистрали 21 и поршневой полости 19 не происходит, Пилот 23 соединяет нагнетательную магистраль 21 с беспружинной полостью 25 и поршень 27 гидравлического реле 26 времени перемешается вниз (по чертежу), сжимая пружину 28, Ее усилие выбрано таким, чтоб для перемещения поршня 27 требуется минимальное давление, вследствие чего пружина 8 удерживает расход, насоса 15 йа его минимальном значении, таким образом, подключение основного насоса 15 к рабочей полости 3 произошло при минимальном расходе, вследствие чего нет резкого...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 1060500

Опубликовано: 15.12.1983

Авторы: Ведман, Грецкий

МПК: B30B 15/16

Метки: гидравлическим, прессом

...15 и далее через открытый сливной клапан 17 в бак. Рабочаяполость 5 заполняется рабочей жидкостью из бака наполнения через открытый эа счет разряжения в полости5 клапан наполнения 21, Быстрый ходпродолжается до конечного выключателя 50, по команде которого включается электромагнит 43. Пилот 42занимает правую (по чертежу) позициюи соединяет надклапанную полость45 со сливом. Клапан б открываетсяи поток жидкости от насоса 9 поступает одновременно в рабочие полости4 и 5, в результате чего поршень2 резко уменьшает скорость. Разряже" 45ние в полости 5 исчезает и клапаннаполнения 21 закрывается. Поршень2 замедленно двигается вниз и привстрече с заготовкой начинает рабочий ход. Технологическое сопротивле-., 50ние на поршне 2 увеличивается и...

Гидропривод

Загрузка...

Номер патента: 1059289

Опубликовано: 07.12.1983

Авторы: Ведман, Грецкий

МПК: F15B 11/22

Метки: гидропривод

...3 - с источником 1 давления, а в позиции 10 - поршневых полостей 11 и 12 со сливом 13, а штоковых полостей 4 и 5 - с источником 1 давления, реверсирующее распределительное устройство 6 снабжено двумя гидроуправляемыми сливными клапанами 14 и 15 поршневых полостей 11 и 12 обоих гидро- цилиндров 2 и 3 и тремя гидроуправляемыми нагнетательными клапанами 16 - 18, клапаны 16 и 18 подключены к поршневым полостям 11 и 12 гидроцилиндров 2 и 3, а клапан 17 - к штоковым полостям 4 и 5 гидроцилиндров 2 и 3 и связан выходом 19 с входом 20 нагнетательного клапана 16 поршневой полости 11 гидроцилиндра 2, причем управляющий элемент 7 распределительного устройства 6 выполнен в виде связанного с источником 1 давления четырехлинейного распределителя -...

Дроссельное устройство

Загрузка...

Номер патента: 1020661

Опубликовано: 30.05.1983

Авторы: Ведман, Грецкий, Зотов

МПК: F15B 13/02

Метки: дроссельное

...подпружиненным с двумя полостями управления и кинематически связанс пропорциональным элэктромагнитом, причем его полость управления со стороныпружины подключена к входу, а другаяк выходу постоянного дросселя.На чертеже представлена принципиалыная схема дроссельного устройства,Дроссельное устройство содержит спивную 1, подводящую 2 и отводящую 3 гидролинии, установленный между последнимиподжатый пружиной 4 напорный клапан 5,надклапавная полость 6 которого связанас. подводящей гидролинией 2 через дросвзсель 7, и устройство 8 управления клапаном 5 с приводом От прОпорциональиОго электромагнита 9. Надклапанная по-лость 6 связана каналом 10 со сливнойгидролинией 1, а устройство 8,управления клапаном 5 установлено в этом какапе...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 998135

Опубликовано: 23.02.1983

Авторы: Ведман, Грецкий, Зотов

МПК: B30B 15/20

Метки: гидравлическим, прессом

...показаны), Одновременно жидкость из возвратной полости 5 сливается в бак через блок 2. Быстрый ход плунжера 7 вниз продолжа. ется до срабатывания датчика положения 29, по команде которого блок 2 переключает клапаны на подачу основного насоса 1 в рабочие полости 3 и 4 главного цилиндра 6 и форсирующего цилиндра 8. Одновременно размыкается контакт 47 и включается кон40 5 ;. 9981такт 48. Электрическая цель катушки 24чкоммутируется на усилитель 26 через потенциометр 38, который настроен на минимальноесопротивление, Величина тока в катушке 24остается максимальной и основной насос 1развивает максимальную производительность,.жидкость поступает через блок 2 одновременно в обе рабочие полости 3 и 4. Их сум.марная площадь резко возрастает и...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 988584

Опубликовано: 15.01.1983

Авторы: Ведман, Грецкий, Зотов, Рогожин

МПК: B30B 15/20

Метки: гидравлическим, прессом

...перемещается вправо (по чертежу) и открывает вспомогательный предохранительный клапан 14. Надклапанная полость 12 соединяется со сливом, давление в ней уменьшаетсяи через дроссель 11 проходит управляющий поток, который создает на дросселе 11 перепад давления, превышающий усилие возвратной пружины в надклапанной полости 12. Поддерживающий клапан 10 открывается, и рабочая жидкость из возвратной поЛости 7 сливается через блок 2. Совершается быстрый ход плунжера вниз.При этом сопротивление в возвратной полости 7 определяется только противодействием пружины в надклапанной полости 12 поддерживающего клапана 10, что значительно ниже, чем настройка пружины предохранительного клапана 14 на вес подвижных частей пресса. Соответственно снижается...

Двухлинейный клапан непрямого действия

Загрузка...

Номер патента: 985534

Опубликовано: 30.12.1982

Авторы: Грецкий, Зотов

МПК: F16K 31/363

Метки: двухлинейный, действия, клапан, непрямого

...соединяя вход 8 с выходом6 и с управляющей полостью 5. В результате запорный орган 1 надежноприжат к седлу, магистрали 2 и 3разобщены, т.е. двухлинейный клапанзакрыт.Если давление в магистрали 2 менЬше, чем в магистрали 3, то на входе 9 давление также больше, чем навходе 8. Под действием этого давления запорный орган элемента ИЛИ 7перемещается влево (по чертежу),закрывая вход 8 и соединяя вход 9с выходом б и управляющей полостью 5.Запорный орган 1 надежно прижат кседлу, двухлинейный клапан закрыт,В обоих случаях в исходном положении движения жидкости через двухлинейный клапан нет.При включении электромагнита 14 З 5распределительное устройство 12 занимает левую по чертежу) позицию,перекрывая канал 10 исоединяя вход8 со сливом. Запорный...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 935318

Опубликовано: 15.06.1982

Авторы: Ведман, Грецкий, Рысаев, Чесноков

МПК: B30B 15/22

Метки: гидравлическим, прессом

...клапана 41 редукционный клапан 28 и регулируемый дроссель 36 начинают работать как регулятор расхода, кото5рый обеспечивает расход сливаемой из амортизирующих гидроцилиндров 13 жидкости постоянным и независящим от давления в полости 27.Происходит это следующим образом.Поток сливаемой жидкости, проходя через регулируемый дроссель 36, создает между подводом 35 (или полостью 34 редуцированного давления и отводом 37, или управляемой полостью 38) перепад давления. Он воздействует на запорный орган 30 со стороны полости редуцированного давления 34, преодолевает усилие пружины 39 и перемещает запорный орган 30 вверх, вытесняя из полости 38 рабочую жидкость на слив через открытый индикаторным стержнем 46 запорный орган 44 вспомогательного...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 935316

Опубликовано: 15.06.1982

Авторы: Андреев, Вержбицкий, Грецкий, Прокофьев, Рогожин, Рысаев

МПК: B30B 15/20

Метки: гидравлическим, прессом

...перемещения ползу на вниз,Клапан наполнения 9 закрывается и насос 1 развивает в рабочей полости 5 давление, достаточное для открытия поршнем 27 поддерживающего клапана 11 на величину щели, на которой создается за счет дросселирова ния подпор, компенсирующий вес подвижных частей, Совершается замедленный ход ползуна со скоростью, определяемой расходом насоса 1. Рабочая жидкость из возвратных цилиндров 16 и 17 вытесняется через открытый подпором жидкости кла. пан 20. Движение ползуна осуществляется без перекосов, так как цилиндры 16 и 17 соединены между собой и поддерживающий клапан 11 создает давление, одинаковое для обоих цилиндров.При встрече инструмента с материалом в рабочей полости 5 увеличивается давление, которое по гидравлической...

Двухлинейный клапан

Загрузка...

Номер патента: 934124

Опубликовано: 07.06.1982

Авторы: Ведман, Грецкий, Зотов, Оминский

МПК: F16K 31/12

Метки: двухлинейный, клапан

...зоман и В. И. 3 тов .;,у. 123канале 5 и обращен большей своей ступенью в сторону распределителя 6. В поршне выполнен сквозной осевой канал 10, в котором установлен обратный клапан 11, взаимодействующий в крайнем положении поршня с толкателем 12, установленным на корпусе со стороны большей ступени.Работает двухлинейный клапан следующим образом.При включении электромагнита распределителя 6 магистраль управления 7 сообщается с мультипликатором давления,При этом жидкость со стороны большей ступени поршня через обратный клапан 11 и сквозной осевой канал 10 поступает в управляющую полость.После повышения давления в управляющей полости 4 до давления в магистрали управления обратный клапан закрывается, а поршень вследствие разности его...

Система управления гидравлическим прессом

Загрузка...

Номер патента: 929463

Опубликовано: 23.05.1982

Авторы: Ведман, Грецкий, Рогожин, Трищенков

МПК: B30B 15/20

Метки: гидравлическим, прессом

...71 управления сливает масло в бак через распределитель 74 и предохранительный клапан 73.По команде на вход ползуна вниз исключаются электромагниты 75 и 80, при этом предохранительный клапан 68 закрывается, поддерживая в системе необходимое давление.Распределитель 13 занимает правую (по чертежу) позицию и соединяют управляющие полости напорного клапана 10 и сливного клапана 21 со сливом, а надклапанные полости сливного аппарата 11 и напорного клапана 19 с напорной магистралью насоса 67.Поток рабочей жидкости от насоса 67 открывает напорный клапан 10 и поступает45 50 55 в полость 5 форсирующего цилиндра 3. Происходит быстрый ход плунжера 2 вниз. Рабочая полость 4 заполняется рабочей жидкостью через клапан 15 наполнения.Рабочая жидкость...

Способ вертикальной сварки открытой дугой

Загрузка...

Номер патента: 927441

Опубликовано: 15.05.1982

Авторы: Аснис, Грецкий, Лиханосов, Метлицкий, Несвит, Сытник

МПК: B23K 9/18

Метки: вертикальной, дугой, открытой, сварки

...процесса.Бель изобретения - получение принепрерывной вертикальной смрке чугунадоброкачественного соединения, со швомлюбой протяженности, однородным основному металлу по химическому составу,структуре и равноценным ему по механическим свойствам.Поставленная цель достигается тем,что для осуществления вертикальной сварки открытой дугой порошковой проволокой с принудительным формированиемиспользуются преимушества как дуговой,так и электрошлаковой сварки, а именно:за счет дугового процесса (дуга горитмежду концом электродной порошковойпроволоки и поверхностью шлаковой ванны) достигается значитепьный перегревшлаковой ванны, . результате чего увеличивается тепловложение в свариваемуюдеталь, обеспечиваются мягкий термический цикл в...
